DBTR 9190 - Hotte BAUKNECHT - Notice d'utilisation et mode d'emploi gratuit

Marque	Bauknecht
Modèle	DBTR 9190
Type de produit	Hotte aspirante
Utilisation	Aspiration ou recyclage (avec filtre à charbon optionnel)
Alimentation électrique	220-240 V ~ 50 Hz
Commandes	Électroniques avec affichage lumineux
Vitesses d'aspiration	3 vitesses + intensive (temporisée 5 minutes)
Éclairage	LED intégrée
Filtres à graisses	Métalliques, lavables au lave-vaisselle
Filtre à charbon	Optionnel, à remplacer tous les 4 mois
Matériau	Acier inoxydable avec traitement iXelium
Distance minimale de la cuisinière	50 cm (électrique) / 65 cm (gaz ou mixte)
Diamètre de conduit d'évacuation	Non spécifié dans le manuel
Poids	Non spécifié
Dimensions (L×P×H)	Non spécifiées dans le manuel
Classe de protection	Non spécifiée
Niveau sonore	Non spécifié
Garantie	Non spécifiée dans le manuel
Entretien des filtres	Nettoyage mensuel des filtres à graisses ; remplacement du filtre à charbon tous les 4 mois
Sécurité	Mise à la terre obligatoire ; arrêt automatique après 5 minutes en vitesse intensive
Accessoires fournis	Cheminées télescopiques, gabarit de montage, chevilles et vis, étrier de support, déflecteur (pour recyclage)

FOIRE AUX QUESTIONS - DBTR 9190 BAUKNECHT

Comment installer la hotte DBTR 9190 ?

L'installation doit être réalisée par un technicien qualifié. Suivez les instructions fournies dans la notice : tracez l'axe de symétrie, utilisez le gabarit de perçage, fixez les supports muraux et la hotte. Respectez les distances minimales (50 cm pour cuisinière électrique, 65 cm pour gaz/mixte). Assurez-vous que le conduit d'évacuation est correctement raccordé.

Comment nettoyer les filtres à graisses ?

Les filtres métalliques à graisses doivent être lavés au moins une fois par mois. Vous pouvez les nettoyer à la main ou au lave-vaisselle à basse température avec un cycle court. Après lavage et séchage, remontez-les en sens inverse. Le lavage au lave-vaisselle peut opacifier le filtre mais n'altère pas son efficacité.

Quand et comment remplacer le filtre à charbon ?

Le filtre à charbon (optionnel) doit être remplacé tous les 4 mois pour garantir une bonne absorption des odeurs. Pour le remplacer, débranchez la hotte, retirez le panneau d'aspiration et les filtres à graisses, puis installez le nouveau filtre à charbon en tournant dans le sens horaire jusqu'au blocage.

Que faire si la hotte n'aspire pas suffisamment ?

Vérifiez que la vitesse d'aspiration est adaptée, que les filtres à graisses sont propres et que les sorties d'air ne sont pas obstruées. Assurez-vous également que le conduit d'évacuation n'est pas bouché. Si le problème persiste, contactez le service après-vente.

Comment remplacer une ampoule LED ?

La hotte est équipée d'un éclairage LED. Pour remplacer une ampoule, adressez-vous au service après-vente agréé. Les LED ont une durée de vie très longue (jusqu'à 10 fois supérieure aux ampoules traditionnelles) et ne nécessitent généralement pas de remplacement fréquent.

La hotte peut-elle fonctionner en mode recyclage ?

Oui, la hotte DBTR 9190 peut être utilisée en version recyclage. Il faut installer un ou plusieurs filtres à charbon (non fournis) et un déflecteur fourni. L'air filtré est ensuite recirculé dans la pièce. Assurez-vous que la pièce est correctement ventilée.

Pourquoi la hotte s'arrête-t-elle après quelques minutes en vitesse intensive ?

La vitesse intensive est temporisée et se désactive automatiquement après 5 minutes pour éviter une surchauffe et économiser de l'énergie. La hotte revient alors à la vitesse moyenne. C'est un fonctionnement normal.

Comment optimiser l'efficacité et réduire le bruit ?

Utilisez le diamètre de conduit d'évacuation maximum recommandé dans la notice. Nettoyez régulièrement les filtres à graisses et remplacez les filtres à charbon si nécessaire. Utilisez la vitesse minimum au début de la cuisson et laissez la hotte en marche quelques minutes après la fin.

Quelles sont les précautions de sécurité importantes ?

Débranchez toujours la hotte avant toute opération d'entretien. La mise à la terre est obligatoire. Ne touchez pas la hotte avec les mains mouillées. Surveillez les enfants. Respectez les distances de sécurité par rapport à la cuisinière. N'utilisez pas de nettoyeur vapeur.

Comment contacter le service après-vente ?

Avant de contacter le service, vérifiez les points de diagnostic des pannes (coupure de courant, filtres sales). Si le problème persiste, appelez un service agréé en fournissant le modèle (DBTR 9190), le code service (sur la plaque signalétique), une brève description du problème et vos coordonnées.

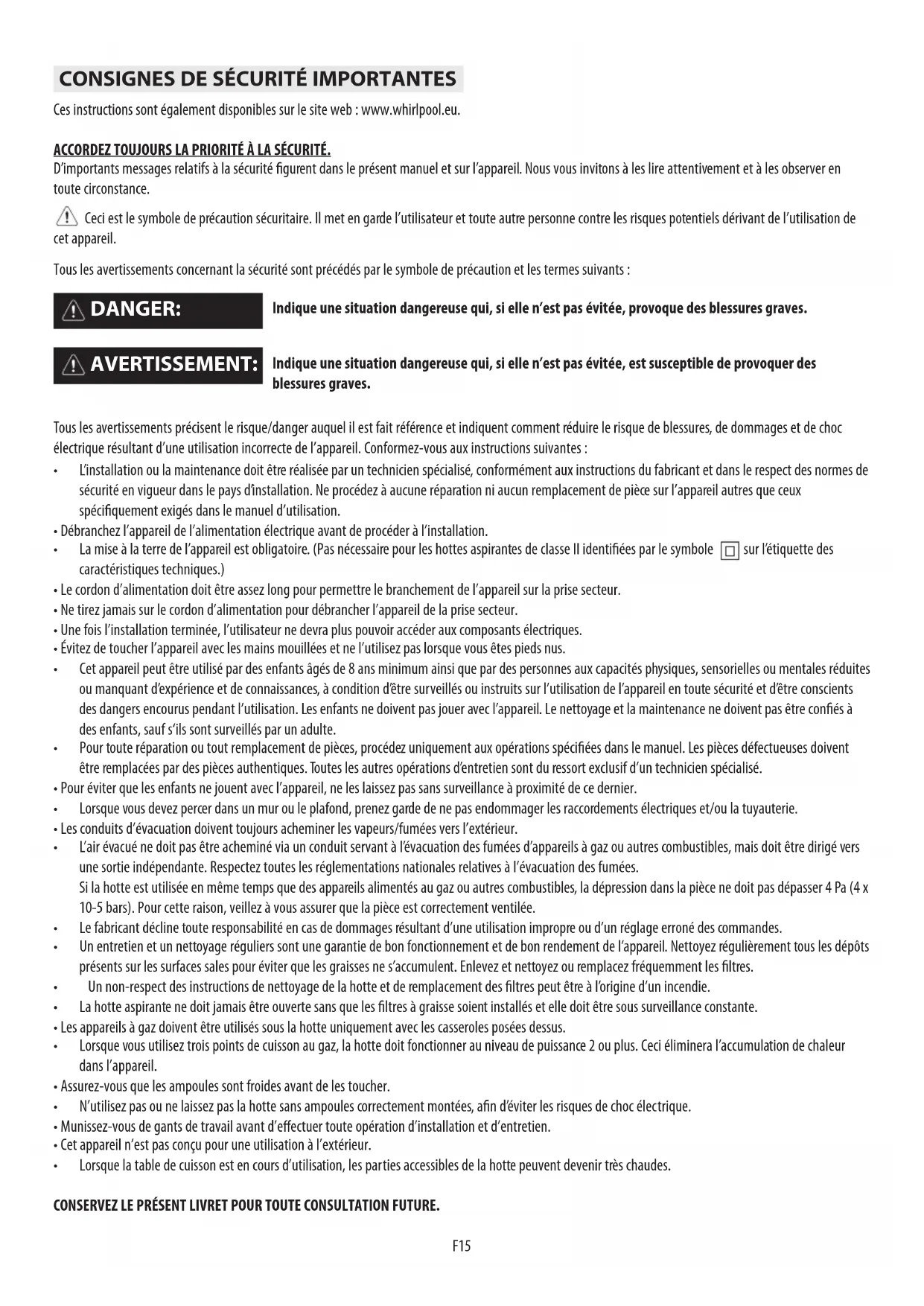

MODE D'EMPLOI DBTR 9190 BAUKNECHT

Ces instructions sont également disponibles sur le site web: www.whirlpool.eu.

ACCORDEZ TOUJOURS LA PRIORITE A LA SECURITE.

D'importants messages relatifs à la sécurité figurent dans le present manuel et sur l'appareil. Nous vous invitons à les dire attentivement et à les observer en toute circunstance.

Ceci est le symbole de précaution sécuritaire. Il met en garde l'utilisateur et toute autre personne contre les risques potentiels dérivant de l'utilisation de cet apparéil.

Tous les averissements concernant la sécurité sont precedes par le symbole de precaution et les termes suivants :

Indique une situation dangereuse qui, si elle n'est pas evitée, provoque des blessures graves.

Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible de provoquer des blessures graves.

Tous les avertissements précise le risque/danger auquel il est fait reference et indiquent comment réduire le risque de blessures, de dommages et de chic électrique resultant d'une utilisation incorrecte de l'appareil. Conformez-vous aux instructions suivantes :

L'installation ou la maintenance doit être réalisée par un technicien spécialisé, conformément aux instructions du fabricant et dans le respect des normes de sécurité en vigueur dans le pays d'installation. Ne proceded à aucune réparation ni aucun remplacement de piece sur l'appareil autres que ceux spécifique exigés dans le manuel d'utilisation.
- Débranchez l'appareil de l'alimentation électrique avant de procéder à l'installation.
La mise à la terre de l'appareil est obligatoire. (Pas nécessaire pour les hottes aspirantes de classe II identifiées par le symbole sur l'étiquette des caractéristiques techniques.)
- Le cordon d'alimentation doit être assez long pour permettre le branchement de l'appareil sur la prise secteur.
- Ne tirez jamais sur le cordon d'alimentation pour débrancher l'appareil de la prise secteur.
- Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir acceder aux composants électriques.
- Evitez de toucher l'appareil avec les mains mouillées et ne l'utilise pas lorsque vous estes pieds nus.
Cet appeareil peut etre utilise par des enants ages de 8 ans minimum aisi que par des personnes aux capacites physiques, sensorieles ou mentales reduites ou manuant d'experience et de connaissances, a condition detre surveillés ou instruits sur l'utilisation de l'appareil en toute securite et detre conscients des dangers encourus pendant I'utilisation. Les enants ne doivent pas jouer avec I'appareil. Le nettoyage et la maintenance ne doit pas etre confiés a des enants, sauf sils sont surveillés par un adulte.
Pour toute réparation ou tout remplacement de pieces, procédez uniquement aux opérations spécifiées dans le manuel. Les pieces défectueuses doivent être replacées par des pieces authentiques. Toutes les autres opérations d'entretien sont du ressort exclusif d'un technicien spécialisé.
- Pour éviter que les enfants ne jouent avec l'appareil, ne les laissez pas sans surveillance à proximité de ce dernier.
Lorsque you deez percr dans un mur ou le plafond, prenez garde de ne pas endommager les raccordements electriques et/ou la tuyauterie.
- Les conduits d'évacuation doivent toujours acheminer les vapeurs/fumées vers l'extérieur.
L'air évacué ne doit pas être acheminé via un conduit servant à l'évacuation des fumées d'appareils à gaz ou autres combustibles, mais doit être dirigé vers une sortie indépendante. Respectez toutes les reglementations nationales relatives à l'évacuation des fumées.

Si la hotte est utilise en meme temps que des appareils alimentes au gaz ou autres combustibles, la depressio n dait pas depasser 4 Pa (4 x 10-5 bars). Pour cette raison, veiliez a you assurer que la piie est correctement ventilée.

Le fabricant decline toute responsabilité en cas de dommages resultant d'une utilisation propre ou d'un réglage errone des commandes.
Un entretien et un nettoyage réguliers sont une garantie de bon fonctionnement et de bon rendement de l'appareil. Nettoyez régulierement tous les dépôts présents sur les surfaces sales pour éviter que les graisses ne s'accumulent. Enlevez et nettoyez ou remplacez fréquemment les filtres.
Un non-respect des instructions de nettoyage de la hotte et de remplacement des filtres peut et a l'origine d'un incendie.
La hotte aspirante ne doit jamais etre ouverte sans que les filtres a graisse soient installés et elle doit etre sous surveillance constante.

• Les appareils à gaz doivent être utilisés sous la hotte uniquement avec les casseroles posées dessus.
  Lorsque you utilisez trois points de cuisson au gaz, la hotte doit fonctionner au niveau de puissance 2 ou plus. Ceci eliminera l'accumulation de chaleur dans I'appareil.
  Assurez-vous que les ampoules sont froides avant de les toucher.

N'tilisez pas ou ne laissez pas la hotte sans ampoules correctement montees, afin d'eviter les risques de chic electrique.
- Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
- Cét apparéil n'est pas concu pour une'utilisation à l'extérieur.
Lorsque la table de cuisson est en cours d'utilisation, les parties accessibles de la hotte peuvent开发商 très chaudes.

CONSERVEZ LE PRESENT LIVRET POUR TOUTE CONSULTATION FUTURE.

Déclaration de conformité C E

Cet apparéil a été concu, fabriqué et commercialisé en conformité avec :

• les objectifs sécurité de la directive « Basse Tension » 2006/95/CE (en remplacement de la directive 73/23/CEE et amendements ultérieurs);
• les exigences d'écodesign des réglementations européennes 65/2014 et 66/2014, conformément à la norme européen EN 61591
• les exigences de protection de la directive "CEM" 2004/108/EC.

La sécurité électrique de l'appareil est garantie uniquement lorsqu'il est correctement raccordé à une installation de mise à la terre approuvée.

Astuces d'économies d'énergie

• Mettez la hotter en marche à la vitesse minimum quand vous commence à faire cuir et laissez-la en marche pendant quelques minutes après la fin de la cuisson.
  Augmentez la vitesse uniquement en presence de grandes quantités de fumées et de vapeurs et réservez la ou les vitesse d'appoint aux cas extrêmes.
• Remplacez le ou les filtres de charbon si nécessaire pour maximiser la réduction des odeurs.
• Remplacez le ou les filtres à graisse si nécessaire pour maximiser la capture des graisses.
• Utilisez le diamètre maximum de canalisation indiqué dans ce manuel pour optimiser l'efficacité et minimiser le bruit.

MONTAGE

Apré le déballage de l'appareil, vérifie qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez le revendeur ou le service après-vente. Pour éviter tout endommagement, attendez le moment de l'installation pour extraire l'appareil de son emballage en polystyrene.

PREPARATION EN VUE DE L'INSTALLATION

AVERTISSEMENT:

En raison de son poids elevé, la hotte doit être soulevée et installée par deux personnes au moins.

La distance minimum entre le support des ustensiles de cuisson placés sur la cusinière et la partie inférieure de la hotte ne doit pas etre inférieure a 50 cm pour les cusinières électriques et 65 cm pour les cusinières au gaz ou mixtes. Avant de proceder à l'installation, verifie egalement les distances minimum specifiées dans le manuel de la cusinière. Si les instructions d'installation de la cusinière spécifient une distance supérieure entre la cusinière et la hotte, cette distance doit etre observée.

RACCORDEMENT ELECTRIQU

Vérifiez que la tension électrique spécifiée sur la plaque signalétique de l'appareil correspond à la tension de secteur. Cette information figure sur la partie interieure de la hotte, sous le filtre à graisses. Le remplacement du cable électrique (type H05 VV-F 3 x 0,75 mm²) doit être effectué par un électricien qualifié. Contactez un centre d'entretien agréé. Si la hotte est équipée d'une fiche électrique, branchez cette fiche sur une prise conforme aux réglementations en vigueur et située à un emplacement accessible après l'installation. En l'absence de fiche (câblage direct sur le réseau électrique) ou si la prise n'est pas située à un emplacement accessible, installez un interrupteur bipolaire normalisé permettant une coupure complète du réseau électrique en cas de surtension de catégorie III, conformément aux réglementations sur le câblage.

RECOMMANDATIONS GÉNÉRALES

Avant utilisation

Retirez les protections en carton, les films transparents et les étiquettes autocollantes presents sur les accessoires. Verifie que l'appareil n'a pas ete endommagé pendant le transport.

Durant l'utilisation

Pour éviter tout endommagement, ne place aucun poids sur l'appareil. Évitez d'exposer l'appareil aux agents atmosphériques.

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

Mise au rebut de l'emballage

Les matériaux d'emballage sont entierement recyclables et portent le symbole de recyclage L'emballage doit par consuquent etre mis au rebut de facon responsable et en conformite avec les reglementations locales en vigueur en matière d'élimination des déchets.

Mise au rebut de l'appareil

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à éviter des conséquences nuisibles pour l'environnement et la santé de l'homme.
Le symbole apposé sur le produit ou sur la documentation qui l'accompagne indique que cet apparéil ne doit pas être traité comme une ordre menagère mais doit être remis à un centre de collecte spécialisé dans le recyclage des apparéils électriques et électroniques.

Mise au rebut des apparciels menagers usage

Cet appeil est fabriqu a partir de matieraux recyclables ou reutilisables. Mettez-le au rebut en vous conformant aux prescritions locales en maitere d'elimination des dechets. Avant de metrevre Your appli au rebut, coupez le cordon d'alimentation.
Pour toute information sur le traitement, la récapuration et le recyclage des appareils électroménagers, contactez le service municipal compétent, le service de collecte des déchets menagers ou le revendeur de l'appareil.

DIAGNOSTIC DES PANNES

L'appareil ne fonctionne pas :

• Vérifiez qu'il n'y a pas de coupure de courant et que l'appareil est correctement branché.
• Éteignez puis rallumez l'appareil pour voir si le problème a eté éliminé.

La hotte n'aspire pas suffisamment :

• Verifiez que la vitesse d'aspiration est celle désirée;
• Verifiez que les filtres sont propres;
• Verifiez que les sorties de l'air ne sont pas obstruées.

L'ampoule ne fonctionne pas :

• Vérifiez s'il est nécessaire de replacer l'ampoule;
• Vérifiez si l'ampoule a été montée correctement.

SERVICE APRÈS-VENTE

Avant de faire appel au Service Avres-vente :

1. Vérifiez d'abord s'il n'est pas possible de remédier par vous-même au début en suivant les points décrits au chapitre «Diagnostic des pannes»
2. Éteignez puis rallumez la hotte pour voir si le problème a eté éliminé.

Si, après ces contrôles, le problème persiste, adressez-vous à votre Service Àprous-vente.

Veuillez toujours spécifique :

• une brève description du début;
• le type et le modele exact de I'appareil;
  le code service (numéro suivant le mot «Service» sur la plaque signalétique), place à l'intérieur de l'appareil. Le code service est également indiqué dans le livre de garantie;
• voiture adressé complete;
• voitruneo de telephone;

SERVICE

Si l'appareil doit être réparé, adressez-vous à un Service Àpre-vente agree (vous aurez ainsi la garantie que les pièces défectueuses seront remplacées par des pieces d'origine et que la réparation de votre apparéil sera effectué correctement).

NETTOYAGE IXELIUM

AVERTISSEMENT:

• Ne pas utiliser de dispositif à jets de vapeur.

• Débranchez l'appareil du secteur.

IMPORTANT : n'utilisez ni produits corrosifs ni détergents abrasifs. En cas de contact accidentel d'un tel produit avec l'appareil, essuyez-le immédiatement à l'aide d'un chiffon humidifié.

IMPORTANT: L'acier de la hotte a subi un traitement de surface iXelium.

Pour le nettoyage procedede que suit :

• Utilisez un linge doux (en microfibres si possible) mouillé d'eau ou d'un détergent normal pour vitres.
• Ne pas utiliser de mouchoirs en papier susceptibles de laisser des résidus ou des traces sur la hotte.
• Ne pas utiliser de produits abrasifs ou corrosifs, de produits à base de chlore ou de la paille de fer.
• Ne pas utiliser d'appareils de nettoyage à vapeur.
• Ne pas utiliser de produits inflammables.
  Evitez de laisser sur la hotte des substances acides ou alcalines comme le vinaigre, la moutarde, du sel, du sucre ou du jus de citron.

Utilisez des détergents spécifique de nettoyage de l'appareil et respecter les instructions du fabricant

IMPORTANT : nettoyer les filtres au moins une fois par mois pour éliminer les résidus d'huile et de graisses.

ENTRETIEN

AVERTISSEMENT:

• munissez-vous de gants de travail.

Debranchez l'appareil.

FILTRES A GRAISSES

Le filtrtre métallique à graisses a une durée illimitée et doit être lavé une fois par mois à la main ou au lave-vaisse à basse température et en selectionnant un cycle court. Le lavage en lave-vaisse peut opacifier le filtrtre à graisses, mais son pouvoir filtrant n'en est pas pour autant alteré.

Sortez la poignée pour retarder le filtré.

Après l'avoir lavé et séché, procédéz dans le sens contraire pour le remonter.

REMPPLICER LES AMPOULES

La hotte est dotée d'un système d'éclairage bas sur la technologie LED.

Les LED garantissant un éclairage optimal, une durée de vie jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettent d'économiser 90% d'énergie électrique.

Pour le remplacement des ampoules, adressez-vous au Service Avres-vente.

FILTRA CHARBON (seulement pour les modles avec installation de filtration)

Il absorbe les odeurs désagréables issues de la cuisson.

Remplacez le filtré à charbon tous les 4 mois

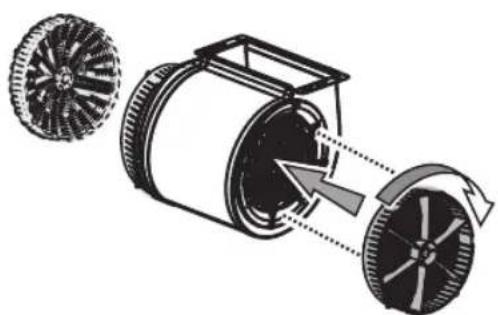

Montage et remplacement du filtré à charbon

1. Debranche la hotte du secteur.
2. Ouvrez et déposer le panneau d'aspiration.
3. Retirez les filtres àGRAisse.
4. Appliquez un filtré à charbon de chaque côté de façon à couvir les grilles de protection de l'hélice du moteur. Tournez les filtres dans le sens des aiguilles d'une montre de façon à les bloquer sur les butées centrales.

Pour le démontage, procédez dans l'ordre inverse.

Remontez les filtres à graisse et le panneau d'aspiration.

MATÉRIEL FOURNI AVEC L'APPAREIL

Déballez tous les composants. Vérifiez qu'ils sont au complet.

• Hotte assemblée avec moteur, ampoules et filtres à graisses installés.
• Instructions de montage et d'utilisation
• Cheminées téléscopiques
• 1 gabarit de montage
• 6 chevilles murales Ø 8mm
  -6vis05x45
• 4 vis 0,3,5x9,5
• Étrier de support des colonnes de hotte ou cheminées
• 1 deflecteur (version recyclage)
  -2 vis 0,2,9x6,5
  -4vis04x8
• 4 vis 0,3,x6,5
  -2 vis 0,2,9x6,5
• 2 rondelles
  1 étrier de support de hotte

INSTALLATION - INSTRUCTIONS PRELIMINAIRES DE MONTAGE

La hotte est donc pour etre utilise en Version Aspiration" ou Version Recyclage".

Remarque: le modele avec valve electrique peut fonctionner uniquement en version "Aspirante" et le tuyau d'échévement doit être connecté à une unité péripérisque d'aspiration.

Version aspiration

Les vapeurs sont aspiées et rejetées à l'extérieur par un conduit d'évacuation (non fourni) fixé au raccord de sortie d'air de la hotte.

Prévoyez un système de fixation au raccord de sortie d'air adapté à votre tuyau d'évacuation.

REMARQUE IMPORTANTE: S'il(s) est/sondéjàinstallé/s,retirez le(s)filtre(s) au charbon.

Version Recyclage

L'air est filtré en passant à travers un/des filtré(s) à charbon, puis recyclé dans la pierce.

REMARQUE IMPORTANTE : Verifiez que le recyclage de l'air s'effectue de façon aisee.

Si la hotte n'est pas dotede filtré(s) au charbon, commandez-le(s) et montez-le(s) avant d'utiliser la hotte.

N'installez pas la hotte a proximite d'une zone tres sale, d'une fenetre, d'une porte ou d'une source de chaleur.

La hotte est equipee de tout le materiel neceassaire pour une installation sur la majeure partie des cloisons/plafonds. Il est neceassaire de s'adresser a un technicien qualifie afin de s'assurer que le materiel est approprié au type de mur/plafond.

Les instructions numerotées ci-dessous correspondant aux schémas numerotés que vous trouvrez à la fin de ce manuel.

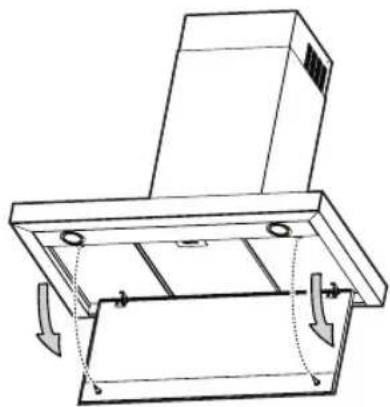

Avant de procéder au montage :

• déposez le panneau d'aspiration "A";
• poussez vers la gauche le levier situé en bas du panneau
• décroche le panneau des supports
  déposez le(s) filtré(s) àGRAISSES

puis

• retirez le ruban de fixation du boitier de commande électronique "S" sur le capotage du moteur;
• Serrez à fond les vis, déjà partiellement serrées, de fixation du boitier de commande électronique "S" sur le capotage du moteur.

Remarque: le boitier "S" pourrait etre temporairement fixe sur le capotage du moteur. L'imagest purement indicative.

1. Pour facilitier l'installation, tracez une ligne sur le mur jusqu'au plafond correspondant à l'axe de symétrie de la hotte.
2. Appliquez le schema de perage sur le mur : la ligne verticale de centrage imprimee sur le schema de perage doit correspondre a la ligne de centrage dessinée sur le mur. En outre, le bord inférieur du schema de perage doit correspondre au bord inférieur de la hotte.
3. Posez le support de fixation inferieur sur le schema de perage de sorte qu'il coincide avec le rectangle en traitillés, marquez les deux trous extérieurs et percez.

Remarque : Effectuez tous les trous indiqués sur le gabarit : les 2 supérieurs servent à accrocher la hotte alors que ceux inférieurs (généralement 1 central ou plusieurs lateraux) servent à la fixation définitive et de sutureté.

Retirez le schema de perage, introduise les chevilles murales et fixez la patte d'accrochage de la hotte avec 2 vis de 5× 45mm

1. Appliquez l'etrier de support des colonnes de hotte ou cheminées "G" sur le mur en contact avec le plafond, en suivant le schéma de perçage (la petite fente sur le support doit être en face de la ligne de centrage précédement tracee sur le mur). Marquez au crayon l'emplacement des 2 trous, percez les trous (Ø 8 mm) et introduisez 2 chevilles.
2. Fixez l'étrier de support des colonnes de hotte ou cheminées sur le mur à l'aide de 2 vis 5 × 45 ~mm .
3. Accrochez la hotte à l'etrier de support inférieur.
4. Reglez la distance entre la hotte et le mur.
5. Redresse la hotte de manière à ce qu'elle soit bien à l'horizontale.
6. Fixez définitivement la hotte au mur (OBLIGATOIRE!).
7. Effectuez le raccordement d'un conduit (tuyau et coliers de fixation non fournis) d'évacuation des fumées à la buse de raccordement située sur l'unité moteur d'aspiration. L'autre extrémité du conduit devra être raccordée à un dispositif d'évacuation des fumées vers l'extérieur dans le cas de la hotte en version aspirante. Dans le cas d'utilisation d'une hotte en version recyclage, il faut alors fixer à l'étrier de support des colonnes de hotte ou cheminées "G" le déflecteur "F" et raccordez l'autre extrémité du conduit à la buse de raccordement située sur le déflecteur "F".
8. Effectuez le branchement électrique. Passez le cordon d'alimentation dans son logement et retenez-le à l'aide du serre-fils (11a).
9. Installez les colonnes de hotte ou cheminées et fixez-les à l'aide de 2 vis (12a) à l'étrier de support des colonnes de hotte ou cheminées G (12b).
10. Faites glisser la partie inférieure de la colonne de hotte ou cheminée sur le groupe d'aspiration jusqu'à le recouvrir complètement et introduizez-le dans le logement prévu à cet effet, au-dessus de la hotte.

Remontez le(s) filtré(s) à graisses.

Remontez le panneau d'aspiration.

IMPORTANT: vérifie toujours que le panneau est correctement fixé dans sa position définitive.

Vérifiez le fonctionnement de la hotte dans le paragraphe Description et utilisation de la hotte.

ENTRETIEN

AVERTISSEMENT:

- Débranchez l'appareil du secteur

Nettoyage du panneau d'aspiration périmétral

Démontage:

tirez le panneau (COTÉ AVANT) fortement vers le bas.

Nettoyage:

Nettoyez le panneau d'aspiration périmétral aussi souvent que le filtré àGRAisses.

L'acier du panneau d'aspiration a subi un traitement de surface iXelium.

Pour le nettoyage procedede comme suit :

• Utilisez un linge doux (en microfibres si possible) mouillé d'eau ou d'un détergent normal pour vitres.
• Ne pas utiliser de mouchoirs en papier susceptibles de laisser des résidus ou des traces sur le panneau.
• Ne pas utiliser de produits abrasifs ou corrosifs, de produits à base de chlore ou de la paille de fer.
• Ne pas utiliser d'appareils de nettoyage à vapeur.
• Ne pas utiliser de produits inflammables.
  Evitez de laisser sur le panneau des substances acides ou alcalines comme le vinaigre, la moutarde, du sel, du sucre ou du jus de citron.

L'ALCOOL ESTÀ EXCLURE ABSOLUMENT!

Montage:

Le panneau doit être fixé à l'avant en l'encastrant sur les goujons prévus à cet effet sur la surface de la hotter.

IMPORTANT: Vérifiez toujours que le panneau est correctement fixé dans sa position définitive.

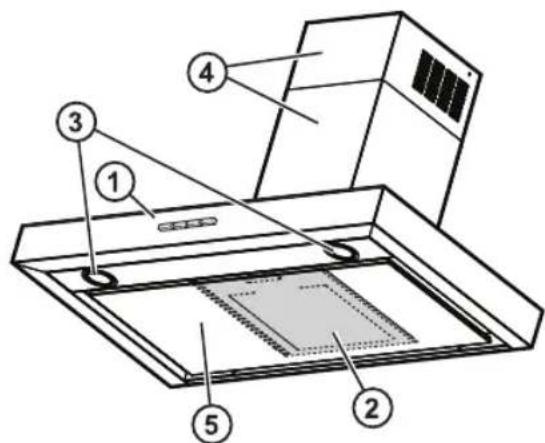

DESCRIPTION ET UTILISATION DE LA HOTTE

1. Bandeau de commandes.
2. Filtres antigraisse (au-dessus du panneau d'aspiration périmétral).
3. Ampoules.
4. Cheminée telescopique.
5. Panneau d'aspiration périmétral.

Bandeau de commande

1. ON/FF moteur

2. Sélection de la vitesse (augmentation/diminution)

Voyants lumineux

a. Vitesse d'aspiration minimale courante
b. Vitesse d'aspiration moyenne courante
c. Vitesse d'aspiration maximale courante
d. Vitesse d'aspiration intensive courante

NB = la vitesse d'aspiration intensive est temporisée et régée sur 5 minutes, ensuite le moteur revient à la vitesse moyenne.

3. Interrupteur d'éclairage

NB = l'intensité du rétroéclairage des commandes augmente quand la fonction est utilisé.

BELANGRIJKVEVELIGHEIDSINSTRUCTIES
