INTEGRA 965 - απορροφητήρας TEKA - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	TEKA
Μοντέλο	INTEGRA 965
Ηλεκτρική τροφοδοσία	230 V ~ 50 Hz
Αριθμός ταχυτήτων	3 ταχύτητες + στάση
Τύπος φωτισμού	Λαμπτήρες αλογόνου 12V 20W max G4 ή LED (ανάλογα με το μοντέλο)
Φίλτρο λίπους	Μεταλλικό, πλενόμενο στο πλυντήριο πιάτων (1 φορά το μήνα)
Φίλτρο ενεργού άνθρακα	Αντικατάσταση κάθε 4 μήνες το μέγιστο (έκδοση ανακύκλωσης)
Ελάχιστη απόσταση ασφαλείας (αέριο/ηλεκτρικό)	≥ 50 cm
Λειτουργίες	Αναρρόφηση (εξωτερική απαγωγή) ή φιλτραρίσματος (ανακύκλωση)
Υλικό πίνακα	Ανοξείδωτος χάλυβας (εκτίμηση)
Καθαρισμός πίνακα	Υγρό πανί με ουδέτερο υγρό απορρυπαντικό, χωρίς λειαντικά ή οινόπνευμα
Πρότυπα ασφαλείας	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Πρότυπα απόδοσης	EN/IEC 61591, EN/IEC 60704, κλπ.
Συνιστώμενη χρήση	Χρήση στην ελάχιστη ταχύτητα, αφήστε να λειτουργεί μετά το μαγείρεμα
Αναλώσιμα	Φίλτρα λίπους και άνθρακα, λαμπτήρες
Δυνατότητα επισκευής	Απευθυνθείτε στο εξουσιοδοτημένο σέρβις για αντικατάσταση LED
Χώρα προέλευσης	Δεν προσδιορίζεται

Συχνές ερωτήσεις - INTEGRA 965 TEKA

Πώς να καθαρίσετε το φίλτρο λίπους;

Το μεταλλικό φίλτρο λίπους πρέπει να καθαρίζεται μία φορά το μήνα. Χρησιμοποιήστε μη επιθετικά απορρυπαντικά, στο χέρι ή στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία και γρήγορο κύκλο. Το πλύσιμο στο πλυντήριο πιάτων μπορεί να προκαλέσει αποχρωματισμό, αλλά αυτό δεν επηρεάζει την απόδοση.

Πότε πρέπει να αντικατασταθεί το φίλτρο άνθρακα;

Το φίλτρο ενεργού άνθρακα πρέπει να αντικαθίσταται κάθε 4 μήνες το μέγιστο, ή συχνότερα ανάλογα με τη χρήση. Δεν μπορεί να καθαριστεί ή να αναγεννηθεί.

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και της εστίας μαγειρέματος;

Η ελάχιστη απόσταση είναι 50 cm για ηλεκτρικές, υγραερίου ή μικτές κουζίνες. Εάν οι οδηγίες της συσκευής μαγειρέματος ορίζουν μεγαλύτερη απόσταση, ακολουθήστε αυτές.

Μπορώ να χρησιμοποιώ τον απορροφητήρα χωρίς τους λαμπτήρες;

Όχι, δεν συνιστάται η χρήση του απορροφητήρα χωρίς τους σωστά τοποθετημένους λαμπτήρες λόγω κινδύνου ηλεκτροπληξίας. Βεβαιωθείτε ότι οι λαμπτήρες είναι στη θέση τους.

Πώς να αντικαταστήσετε έναν λαμπτήρα αλογόνου;

Αποσυνδέστε τη συσκευή, περιμένετε να κρυώσουν οι λαμπτήρες. Χρησιμοποιήστε ένα μικρό κατσαβίδι επίπεδης κεφαλής για να αφαιρέσετε το κάλυμμα. Αντικαταστήστε τον λαμπτήρα με έναν ίδιου τύπου: αλογόνου 12V - 20W max - G4, χωρίς να αγγίζετε τον λαμπτήρα με τα χέρια. Κλείστε το κάλυμμα με κούμπωμα.

Τι να κάνω αν ο φωτισμός δεν λειτουργεί;

Ελέγξτε πρώτα ότι οι λαμπτήρες είναι σωστά τοποθετημένοι στη θέση τους. Εάν είναι και ο φωτισμός εξακολουθεί να μην λειτουργεί, επικοινωνήστε με το σέρβις.

Μπορώ να εγκαταστήσω τον απορροφητήρα σε έκδοση ανακύκλωσης;

Ναι, μπορείτε να χρησιμοποιήσετε τον απορροφητήρα σε φιλτράρισμα (ανακύκλωση) εγκαθιστώντας ένα φίλτρο ενεργού άνθρακα (δεν παρέχεται ανάλογα με το μοντέλο). Ο αέρας στη συνέχεια επιστρέφει στο δωμάτιο.

Είναι ο απορροφητήρας κατάλληλος για εστία υγραερίου;

Ναι, υπό την προϋπόθεση ότι τηρείται η ελάχιστη απόσταση των 50 cm και εξασφαλίζεται επαρκής αερισμός του δωματίου. Μην αφήνετε ποτέ τρόφιμα να φλέγονται κάτω από τον απορροφητήρα.

Πώς να καθαρίσετε τον πίνακα αναρρόφησης;

Ο πίνακας πρέπει να καθαρίζεται μία φορά το μήνα με ένα υγρό πανί με ουδέτερο υγρό απορρυπαντικό. Μην χρησιμοποιείτε λειαντικά προϊόντα ή οινόπνευμα. Για να αφαιρέσετε τον πίνακα, τραβήξτε τον προς τα κάτω και αποσυνδέστε τους μεντεσέδες.

Η εγκατάσταση πρέπει να γίνει από επαγγελματία;

Η εγκατάσταση μπορεί να γίνει μόνος σας ακολουθώντας τις οδηγίες, αλλά συνιστάται να καλέσετε έναν εξειδικευμένο εγκαταστάτη για την ηλεκτρική σύνδεση και την απαγωγή, ειδικά για τη συμμόρφωση με τα τοπικά πρότυπα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ INTEGRA 965 TEKA

Σημείωση: Τα πεδία με την Αποσημείωση αφορούν προαιρετικά εξαρτήματα που είναι διαθέσιμα μόνον για ορισμένα μοντέλα ή εξαρτήματα που δεν παρέχονται δωρεάν.

Προειδοποίηση

Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή.

Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας.

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή νευατικές ικανότητες ή έλλειψη

εμπειρίας και γνώσης, εάν επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται.

Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.

Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη.

Όταν στον χώρο όπου λειτουργεί ο απορροφητήρας υπάρχουν και συσκευές καύσης αερίου ή άλλων καυσίμων, πρέπει να εξασφαλίζεται πάντα επαρκής αερισμός.

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εξωτερικά (*) όσο και εσωτερικά

(τουλάχιστον μία φορά τον μήνα). Σε κάθε περίπτωση δώστε μεγάλη προσοχή στις οδηγίες συντήρησης του παρόντος εγχειριδίου. Η μη τήρηση των κανονισμών σχετικά με τον καθαρισμό του απορροφητήρα και την αντικατάσταση και καθαρισμό των φίλτρων μπορεί να προκαλέσει πυρκαγιά.

Απαγορεύεται το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα.

Η χρήση ελεύθερης φλόγας καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυρκαγιά, γι' αυτό θα πρέπει να αποφεύγεται.

Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο έτσι ώστε να αποφεύχεται υπερχείλιση λαδιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η συσκευή εστιών βρίσκεται σε λειτουργία, τα προσβάσιμα μέρη του απορροφητήρα μπορεί να είναι ζεστά.

Αντικατάσταση του λαμπτήρα: Τοποθετήστε τον νέο λαμπτήρα (βλέπε κεφάλαιο συντήρησης/αντικατάστασης λαμπτήρων του πρώτου εγχειριδίου).

Προσοχή! Μην συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο ενώ εκτελείτε την εγκατάσταση.

Πρέπει να τηρούνται πάντα όλοι οι ισχύοντες τοπικοί κανονισμοί για τα γενικά μέτρα και τα μέτρα ασφάλειας της έκκεντρης κάμψης.

Ο αέρας που απαλλάσσεται δεν πρέπει να κατευθύνεται σε αγωγό που χρησιμοποιείται για την έκκεντρη κάμψη καπνών που παράγονται από συσκευές καύσης αερίου ή άλλου είδους καύσης.

Μην χρησιμοποιείτε ή μην αφήνετε τον απορροφητήρα χωρίς λαμπτήρες σωστά τοποθετημένους, γιατί υπάρχει κίνδυνος ηλεκτροπληξίας.

Η διάμετρος του αγωγού εξαερισμού πρέπει να είναι αντίστοιχη με τη διάμετρο του δακτυλίου σύνδεσης.

Προσοχή! Εάν ο απορροφητήρας έχει φίλτρο ενεργού άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.

Συνδέστε τον απορροφητήρα στους σωλήνες έκκεντρης κάμψης καπνών πάνω στον τοίχο και διάμετρο ανάλογη της εισόδου αέρα.

Η χρήση σωλήνων μικρότερης διαμέτρου έχει ως αποτέλεσμα τη μείωση της απορροφητικής ικανότητας και τη δραστική αύξηση του θορύβου.

Δεν αναλαμβάνουμε καμία ευθύνη για το συγκεκριμένο μέρος. ！ Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν πιο κοντό. Χρησιμοποιήστε έναν αγωγό με όσο το δυνατόν λιγότερες γωνίες (γωνία: 90°). ! Αποφύγετε δραστικές αλλαγές της διατομής του αγωγού.

Έκδοση φίλτρου

Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον εισαγόμενο αέρα και βρίσκεται στο εσωτερικό του θαλάμου, έως ότου αλλάξει.

Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό τον τύπο, πρέπει να εγκαταστήσετε ένα σύστημα πρόσθετου φίλτρου, βασισμένο στον ενεργό άνθρακα.

Εγκατάσταση

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης των εστιών και του κατώτερου μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι μικρότερη των 50 εκ. στην περίπτωση ηλεκτρικών κουζινών και των 50 εκ. στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν ο οικιακός εξαερισμός εγκατασταθεί για βασικό αέριο καθίζουν ιδιαίτερη απόφαση, πρέπει να την αφήσετε υπόψη.

Ηλεκτρική σύνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται ρύζα, συνδέστε τον απορροφητήρα με παροχή ρεύματος του, σύμφωνα με τους προβλεπόμενους κανόνες, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη και μετά την εγκατάσταση. Εάν δεν παρέχεται η ρύζα (προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η ρύζα δεν είναι σε προσιτή ζώνη, ακόμη και μετά την εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να τηρεί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (κατηγορίας ΙΙΙ), σύμφωνα με τις οδηγίες και τους κανόνες εγκαταστάσεων.

Προσοχή! Πριν συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την ορθή του λειτουργία, να ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης είναι σωστά τοποθετημένο.

Προσοχή! Η αντικατάσταση του καλωδίου προμήθειας πρέπει να πραγματοποιείται από την εξουσιοδοτημένη τεχνική υπηρεσία ώστε να αποφεύγεται κίνδυνος.

Εγκατάσταση

Πριν να αρχίσετε την εγκατάσταση:

Ελέγξτε ότι το προϊόν που αγοράσατε έχει το κατάλληλο μέγεθος για τον επιλεγμένο χώρο εγκατάστασης. Για να αφαιρέσετε, δείτε ειδικά τις σχετικές παραγράφους. Αφαιρέστε το φίλτρο εύρους άνθρακα, εάν παρέχονται (είτε ειδικά στη σχετική παράγραφο). Αυτό ή αυτά τοποθετούνται μόνο εάν θέλετε να χρησιμοποιήσετε τον απορροφητήρα σε τρόπο φιλτραρίσματος. Ελέγξτε (για την μεταφορά της σκόνης) ότι δεν υπάρχει άλλο παρεχόμενο υλικό μέσα στον απορροφητήρα (π.χ. τακάκια με βίδες, εγγυήσεις, κτλ), τελικά αφαιρέστε τα και κρατήστε τα.

Στην περίπτωση παρουσίας ορμώντοιχωμάτων, βεβαιωθείτε ότι υπάρχει αρκετός χώρος για να εγκαταστήσετε τον απορροφητήρα και ότι υπάρχει δυνατότητα να περιστρέφεται κάθε βίδα ευκολία.

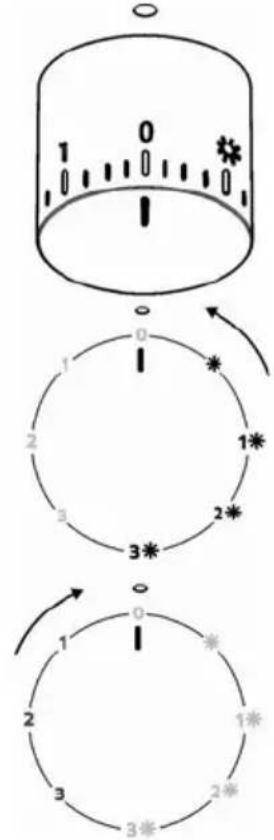

Λειτουργία

Ανοίξτε πάντα ολοκληρωτικά τον οδηγό αέρα (Α). ΕΙΚ.10

	Φως ανναμένο (ON)
1	Ταχύτητα 1 φώς αναμένο (ON)
2	Ταχύτητα 2 φώς αναμένο (ON)
3	Ταχύτητα 3 φώς αναμένο (ON)
0	Κλειστό (OFF)
1	Ταχύτητα 1 φώς Κλειστό (OFF)
2	Ταχύτητα 2 φώς Κλειστό (OFF)
3	Ταχύτητα 3 φώς Κλειστό (OFF)

Συντήρηση

Καθαρισμός

Για τον καθαρισμό χρησιμοποίησε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα υγρό πανί με ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Η ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

Αποφύγετε τη χρήση λειαντικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Πίνακας

Εικ.8

Προσοχή! Όταν μεταφέρετε ή δεονταρε τον πίνακα ελέγχου, κρατήστε τον με τα δύο σας χέρια για να αποφύγετε τους κινδύνους που μπορεί να προκαλέσει με την πτώση του σε ανθρώπους και πράγματα.

Εμοντάρισα:

-Τραβήξτε δυνατά προς τα κάτω τη επιφάνεια (ΕΜΠΡΟΣΘΙΑ ΠΛΕΥΡΑ),

-Πέστε προς τα αριστερά τον μικρό ροχό του Απάρχει ΠΟ δεξίο μέρος του πλαισίου, -αφαιρέστε τούς στήθιους αρμός.

Καθαριότητα:

Ο τίτλος απορροής πρέπει να καθαρίζεται στην ίδια συχνότητα με την οποία καθαρίζεται το φίλτρο αέρος, χρησιμοποιώντας μαλακό πανί και ουδέτερο απορρυπαντικό. Μην χρησιμοποιείτε προϊόντα που περιέχουν διαλυτικά ουσίες. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΟΙΝΟΝΕΥΜΑ!

Μονάδα:

Ο Τιτανικός Καπετάνιος Τίοου και ασφαλίζεται στο έδαφος προς νηκτού οίκους τείρους τρις βρίσκονται στην ειρωνία του απορροφητήρα.

Ευτυχία! Βεβαιωθείτε πάντοτε ο πίνακας είναι γερά στερεωμένος στη θέση του.

Φίλτρο για τα λίπη

Εικ.1-7

Ευτυχώς τα όμοια είδη που προέρχονται από το αγέρα.

Πλένεται με ήπιο απορρυπαντικό. Το δέν χαράσσει, είτε οχερή στο πλυντήριο πιάτων, το οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σε αυτόνομο κύκλο. Το πλαίσιο του πλυντηρίου πιάτων, το φίλτρο για τα λίπη μπορεί να αλλάξει ελαφρώς το χρώμα του, αλλά αυτό δεν μεταβάλλει τις ιδιότητες του φίλτρου.

Το φίλτρο για τα λίπη τραβήξτε το λαβή αποσπώμενης.

Φίλτρο άνθρακα (μόνο για τον τύπο φιλτραρίσματος)

Εικ.6

Απορροφά τις οσμές που προέρχονται από τα μαγειρέματα.

Ο κορεσμός του ενεργού άνθρακα συντελείται μετά από την παρατεταμένη χρήση ανάλογα με τον τύπο του μαγειρέματος και τη συχνότητα καθαρισμού του φίλτρου για τα λίπη.

Σε κάθε περίπτωση είναι απαραίτητη η αντικατάσταση του φίλτρου τουλάχιστον κάθε τέσσερις μήνες.

Το φίλτρο άνθρακα μπορεί να ΜΗΝ πλυθεί και να αναγεννηθεί.

Κυκλικό φίλτρο άνθρακα.

Εφαρμόστε ένα ειδικό τρύπημα στην κάλυψη και των δύο δικτύων προστασίας του περιστροφικού τμήματος της συσκευής, και κατόπιν περιστρέψτε ομοιόμορφα.

Την απορροφητική, περιστρέψτε την αντίθετη κατεύθυνση.

Αντικατάσταση λαμπών

Εικ.9

Αποσυνδέστε την απορροφητήρα από το ηλεκτρικό ρεύμα.

Προσοχή! Πριν ακουμπήσετε τις λάμπες βεβαιωθείτε ότι είναι κρύες.

Αντικαταστήστε τη λάμπα με μία ίδιου τύπου όπως υποδεικνύεται στα χαρακτηριστικά που βρίσκονται κοντά στη λάμπα του απορροφητήρα.

1. Βγάλε το προστατευτικό κάλυμμα και ένα μικρό παξιμάδι πριν από οποιοδήποτε εργαλείο.
2. Αντικατάσταση της κατεστραμμένης λάμπας.

Χρησιμοποιήστε μόνο λαμπτήρες των 12V - 20W max-G4, προσέχοντας να μην αγγίζετε τα χέρια.

1. Ανακλείστε το προστατευτικό κάλυμμα (στερέωση με κλικ).

Σε περίπτωση που ο φωτισμός δεν λειτουργήσει, ελέγξτε για ένωση και τοποθέτηση των λαμπτήρων στις θέσεις τους πριν καλέσετε την τεχνική βοήθεια.

-Μοντέλο με λαμπτήρες LED

Ο απoρροφητήρας διαθέτει σύστημα φωτισμού που χρησιμοποιεί τεχνολογία LED.

Η τεχνολογία LED εγγυάται άριστο φωτισμό, διάρκεια έως 10 ώρες μεγαλύτερη των κοινών λαμπτήρων ενώ παράλληλα επιτρέπουν την εξοικονόμηση έως και του 90% της ηλεκτρικής ενέργειας.

Για την αντικατάσταση, απευθυνθείτε στην υπηρεσία τεχνικής βοήθειας.
