INTEGRA 965 - Okap TEKA - Bezpłatna instrukcja obsługi

Rodzaj produktu	Okap kuchenny
Marka	TEKA
Model	INTEGRA 965
Zasilanie elektryczne	230 V ~ 50 Hz
Liczba prędkości	3 prędkości + zatrzymanie
Rodzaj oświetlenia	Żarówki halogenowe 12V 20W max G4 lub LED (w zależności od modelu)
Filtr przeciwtłuszczowy	Metalowy, zmywalny w zmywarce (1 raz w miesiącu)
Filtr węglowy	Wymiana maksymalnie co 4 miesiące (wersja recyrkulacyjna)
Minimalna odległość bezpieczeństwa (kuchenka gazowa/elektryczna)	≥ 50 cm
Funkcje	Wyciągowa (odsysanie na zewnątrz) lub filtrująca (recyrkulacja)
Materiał panelu	Stal nierdzewna (szacunkowo)
Czyszczenie panelu	Wilgotna ściereczka z neutralnym płynem detergentem, bez substancji ściernych ani alkoholu
Normy bezpieczeństwa	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Normy wydajności	EN/IEC 61591, EN/IEC 60704, itd.
Zalecane użytkowanie	Używać na minimalnej prędkości, pozostawić włączony po gotowaniu
Materiały eksploatacyjne	Filtry tłuszczowe i węglowe, żarówki
Możliwość naprawy	Skontaktować się z autoryzowanym serwisem w celu wymiany LED
Kraj pochodzenia	Nieokreślony

Często zadawane pytania - INTEGRA 965 TEKA

Jak czyścić filtr przeciwtłuszczowy?

Metalowy filtr przeciwtłuszczowy należy czyścić raz w miesiącu. Używaj nieagresywnych detergentów, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu. Mycie w zmywarce może spowodować odbarwienie, ale nie wpływa to na wydajność.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać maksymalnie co 4 miesiące lub częściej w zależności od użytkowania. Nie można go czyścić ani regenerować.

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość wynosi 50 cm dla kuchenek elektrycznych, gazowych lub mieszanych. Jeśli instrukcja urządzenia grzewczego określa większą odległość, należy jej przestrzegać.

Czy mogę używać okapu bez lamp?

Nie, nie zaleca się używania okapu bez prawidłowo zamontowanych lamp ze względu na ryzyko porażenia prądem. Upewnij się, że lampy są na swoim miejscu.

Jak wymienić żarówkę halogenową?

Odłącz urządzenie, poczekaj aż lampy ostygną. Użyj małego śrubokręta płaskiego, aby zdjąć osłonę. Wymień żarówkę na ten sam typ: halogenowa 12V - 20W max - G4, nie dotykając żarówki rękami. Zamknij osłonę na zatrzask.

Co zrobić, jeśli oświetlenie nie działa?

Najpierw sprawdź, czy lampy są prawidłowo włożone do gniazda. Jeśli tak, a oświetlenie nadal nie działa, skontaktuj się z serwisem.

Czy mogę zainstalować okap w wersji recyrkulacyjnej?

Tak, możesz używać okapu w wersji filtrującej (recyrkulacja) instalując filtr węglowy (niedołączony w zależności od modelu). Powietrze jest następnie zawracane do pomieszczenia.

Czy okap nadaje się do kuchenki gazowej?

Tak, pod warunkiem zachowania minimalnej odległości 50 cm i zapewnienia wystarczającej wentylacji pomieszczenia. Nigdy nie flambirować potraw pod okapem.

Jak czyścić panel ssący?

Panel należy czyścić raz w miesiącu wilgotną ściereczką z neutralnym płynem detergentem. Nie używaj środków ściernych ani alkoholu. Aby zdemontować panel, pociągnij go w dół i odczep zawiasy.

Czy instalacja musi być wykonana przez profesjonalistę?

Instalację można wykonać samodzielnie, postępując zgodnie z instrukcją, ale zaleca się skorzystanie z usług wykwalifikowanego instalatora do podłączenia elektrycznego i odprowadzania powietrza, zwłaszcza w celu spełnienia lokalnych norm.

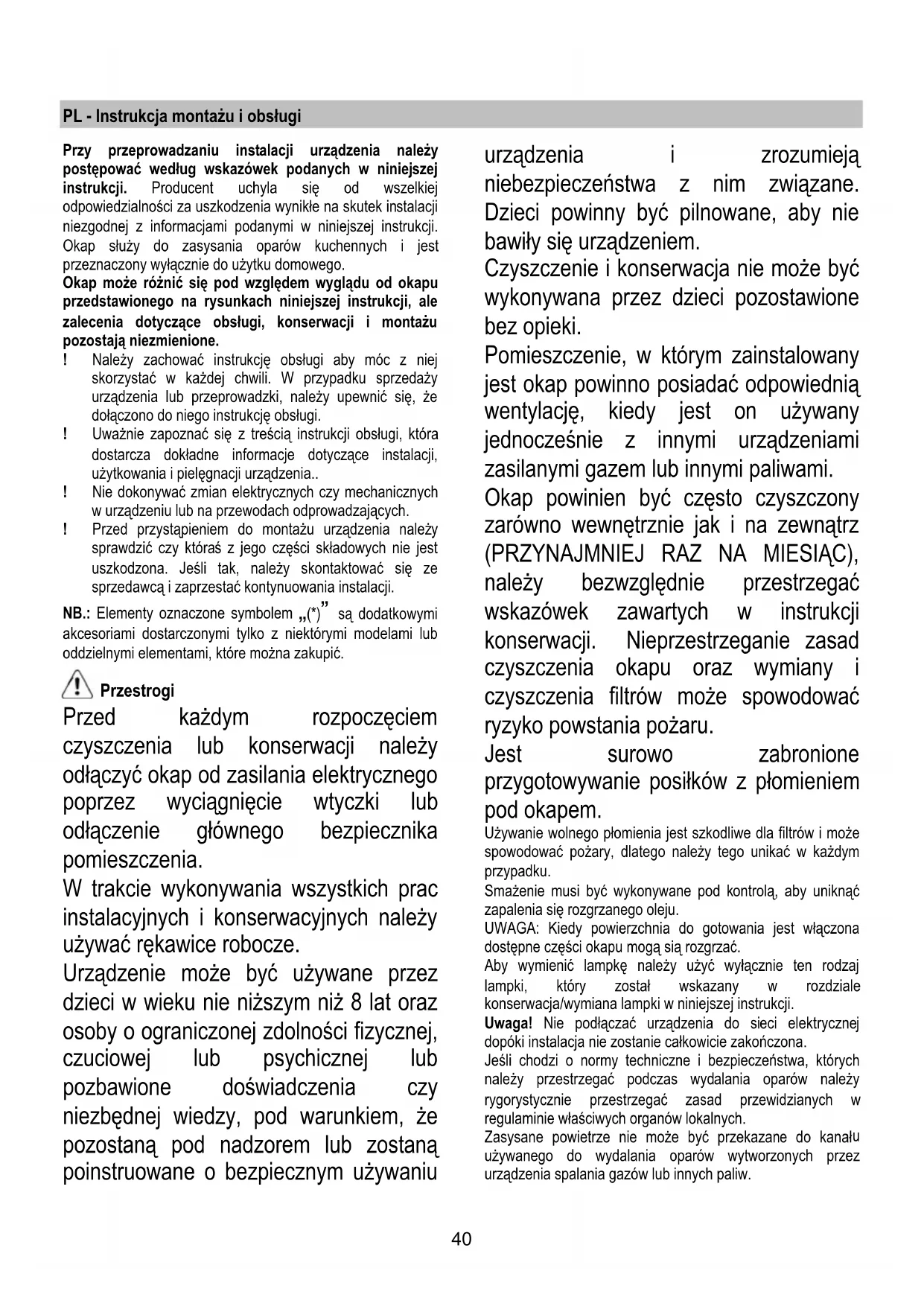

INSTRUKCJA OBSŁUGI INTEGRA 965 TEKA

PL - Instrukcja montażu i obsługi

Przy przygotowywaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia powstałe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

! Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki należy upewnić się, że do niego dołączona jest instrukcja obsługi. ! Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia. ! Nie dokonywać zmian elektrycznych ani mechanicznych w urządzeniu lub na przewodach odprowadzających. ! Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

NB.: Elementy oznaczone symbolem (^*) są dodatkowymi akcesoriami dostarczanymi tylko z niektórymi modelami lub oddzielnymi elementami, które można zakupić.

Przestrogi

Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.

W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawic roboczych.

urzadzenia i zrozumieja niebezpieczenstwa z nim zwiazane. Dzieci powinny byc pilnowane, aby nie bawily sie urzadzeniem.

Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.

Okap powinien być często czyszczony zarówno wewnątrz, jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC). Należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany filtrów może spowodować ryzyko powstania pożaru.

Jest surowo zabronione przygotowywanie posiłków z otwartym płomieniem pod okapem.

Używanie otwartego płomienia jest szkodliwe dla filtrów i może spowodować pożar, dlatego należy go unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.

Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Uwaga! Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.

Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.

Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych paliw.

Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.

Nigdy nie używać okapu bez poprawnie zamontowanej kratki!

Okap nie może być NIGDY używany, jeśli nie został wyraźnie wskazany.

Należy używać do instalacji śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub. Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji. W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA! Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie należy traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry tłuszczu, aby utrzymać dobrą wydajność filtra tłuszczu. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

Obsługa

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Wersja wyciągowa

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączącego.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączącego.

Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączący).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

! Używać jak najkrótszego przewodu.

! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90° ). Unikać radykalnych zmian przekroju przewodu.

Wersja filtrująca

Aby używać okapu w tej wersji należy zainstalować filtr węglowy. Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50 cm w przypadku kuchenek elektrycznych i nie mniej niż 50 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji instalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Połączenia elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Uwaga! Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

Instalacja okapu

Przed przystąpieniem do instalacji:

Sprawdzić, czy wymiary zakupionego produktu są stosowne do wybranego miejsca montażu. Zdemontować filtr węglowy, jeżeli znajduje się na wyposażeniu (patrz odpowiedni rozdział). Filtr należy ponownie zamontować tylko wtedy, gdy okap będzie używany w wersji filtrującej. Sprawdzić, czy wewnątrz okapu nie pozostawiono (z powodów związanych z transportem) dodatkowego materiału dostarczanego wraz z urządzeniem (na przykład woreczków z wkrętami, karty gwarancyjnej itp.), ewentualnie wyjąć je i zachować.

W przypadku zastosowania paneli i/lub ścian i/lub wiszących elementów bocznych, należy sprawdzić, czy jest wystarczająco dużo miejsca do zainstalowania okapu, oraz czy istnieje łatwy dostęp do panelu sterowania.

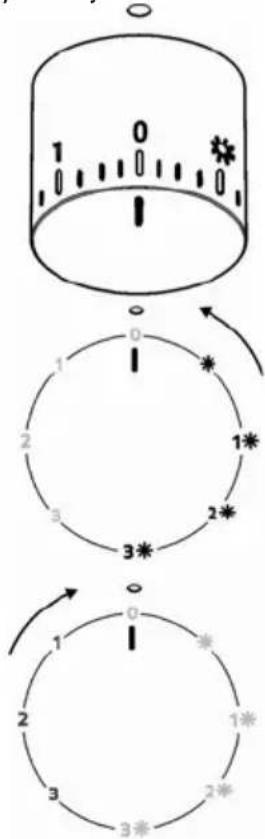

Funkcjonowanie okapu

Osłona pary (A) musi być zawsze otwarta (Rys. 10)

	Oświetlienie ON
1	Prȩdkość 1 Oświetlienie ON
2	Prȩdkość 2 Oświetlienie ON
3	Prȩdkość 3 Oświetlienie ON
0	OFF
1	Prȩdkość 1 Oświetlienie OFF
2	Prȩdkość 2 Oświetlienie OFF
3	Prȩdkość 3 Oświetlienie OFF

Konserwacja

Czyszczenie okapu

Do czyszczenia używać WYŁĄCZNIE szmatki zwilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Panel

Rys. 8

Uwaga! Aby zapobiec upadkowi lub spowodowaniu szkód dla ludzi lub rzeczy, należy trzymać panel obydwiema rękami w trakcie jego demontowania i montowania na pozycję.

Demontowanie:

- pociągnąć panel (STRONA PRZEDNIA) w dół,

- przesunąć do lewej strony małą dźwignię znajdującą się po prawej stronie panelu,

- zdjąć zawiasy tylne.

Czyszczenie:

Panel ssący winien być czyszczony z taką samą częstotliwością jak panel smarów, używać w tym celu ściereczki nawilżonej neutralnymi środkami ciekłymi. Unikać użycia produktów zawierających środki ścierne. NIE UŻYWAĆ ALKOHOLI!

Montaż:

Panel należy zahaczyć od tyłu i zamontować od przodu w kółkach znajdujących się na powierzchni okapu.

Uwaga! Dokładnie sprawdzić, czy okap jest poprawnie zamocowany.

Filtr przeciwtłuszczowy

Rys. 1-7

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie żrącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieznaczne odbarwienie, co jednak nie pogarsza parametrów jego pracy.

Aby wyjąć filtr tłuszczowy, należy pociągnąć za klamkę sprężynową.

Filtr na węgiel (tylko dla wersji filtrującej)

Rys. 6

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności, z jaką jest wykonywane czyszczenie filtra tłuszczowego.

Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy.

Nie wolno myć lub regenerować filtra.

Filtr węglowy okrągły

Założyć po jednym filtrze z każdej strony tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara.

Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara.

Wymiana lampek

Rys. 9

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymienić uszkodzoną żarówkę na inną tego samego typu zgodnie ze specyfikacją znajdującą się na etykiecie charakterystyki lub w przytwierdzonej samej żarówki na okapie.

1. Posługując się małym śrubokrętem, podważyć osłonę lampy i usunąć ją.
2. Wymienić spaloną żarówkę. Należy stosować wyłącznie żarówki halogenowe o maksymalnej mocy 20 W - 12 V - G4. Nie należy dotykać żarówek rękami.
3. Umieścić oprawę przysufitową (oprawa musi zazębić się). W przypadku, gdy oświetlenie nie działa, należy najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.
4. Model z lampami LED. Okap zaopatrzony jest w system oświetlenia, który bazuje na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.

W celu wymiany należy zwrócić się do serwisu obsługi technicznej.
