INTEGRA 965 - Digestoř TEKA - Bezplatný návod k obsluze

Typ produktu	Kuchyňský digestoř
Značka	TEKA
Model	INTEGRA 965
Elektrické napájení	230 V ~ 50 Hz
Počet rychlostí	3 rychlosti + stop
Typ osvětlení	Halogenové žárovky 12V 20W max G4 nebo LED (dle modelu)
Protitukový filtr	Kovový, omyvatelný v myčce nádobí (1x za měsíc)
Aktivní uhlíkový filtr	Výměna maximálně každé 4 měsíce (recirkulační verze)
Minimální bezpečnostní vzdálenost (plynový/elektrický varný panel)	≥ 50 cm
Funkce	Odsávání (venkovní odvod) nebo recirkulace
Materiál panelu	Nerezová ocel (odhad)
Čištění panelu	Vlhčený hadřík s neutrálním tekutým čisticím prostředkem, žádné abrazivní prostředky ani alkohol
Bezpečnostní normy	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Výkonnostní normy	EN/IEC 61591, EN/IEC 60704, etc.
Doporučené použití	Používat na minimální rychlost, nechat běžet po vaření
Spotřební materiál	Tukové a uhlíkové filtry, žárovky
Opravitelnost	Pro výměnu LED kontaktujte autorizovaný servis
Země původu	Neuvedeno

Často kladené otázky - INTEGRA 965 TEKA

Jak vyčistit protitukový filtr?

Kovový protitukový filtr je třeba čistit jednou za měsíc. Používejte neagresivní čisticí prostředky, ručně nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Myčka může způsobit změnu barvy, ale to neovlivňuje výkon.

Kdy je třeba vyměnit uhlíkový filtr?

Aktivní uhlíkový filtr je třeba vyměnit maximálně každé 4 měsíce, nebo častěji podle používání. Nelze jej čistit ani regenerovat.

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 50 cm pro elektrické, plynové nebo kombinované varné desky. Pokud pokyny pro váš spotřebič uvádějí větší vzdálenost, řiďte se jimi.

Mohu používat digestoř bez žárovek?

Ne, nedoporučuje se používat digestoř bez správně nasazených žárovek kvůli nebezpečí úrazu elektrickým proudem. Ujistěte se, že jsou žárovky na svém místě.

Jak vyměnit halogenovou žárovku?

Odpojte spotřebič, počkejte, až žárovky vychladnou. Použijte malý plochý šroubovák k odstranění krytu. Vyměňte žárovku za stejný typ: halogenová 12V - max 20W - G4, aniž byste se žárovky dotýkali rukama. Zaklapněte kryt zpět.

Co dělat, když osvětlení nefunguje?

Nejprve zkontrolujte, zda jsou žárovky správně zasunuty do svých objímek. Pokud ano a osvětlení stále nefunguje, kontaktujte servis.

Mohu digestoř nainstalovat v recirkulační verzi?

Ano, digestoř můžete používat ve filtrační (recirkulační) verzi instalací aktivního uhlíkového filtru (není součástí dodávky dle modelu). Vzduch je poté vracen zpět do místnosti.

Je digestoř vhodná pro plynový sporák?

Ano, za předpokladu dodržení minimální vzdálenosti 50 cm a zajištění dostatečného větrání místnosti. Nikdy neflambujte potraviny pod digestoří.

Jak vyčistit odsávací panel?

Panel je třeba čistit jednou za měsíc vlhkým hadříkem s neutrálním tekutým čisticím prostředkem. Nepoužívejte abrazivní prostředky ani alkohol. Pro demontáž panelu jej zatáhněte dolů a odpojte závěsy.

Musí instalaci provést odborník?

Instalaci lze provést svépomocí podle pokynů, ale doporučuje se obrátit na kvalifikovaného instalačního technika pro elektrické připojení a odvod vzduchu, zejména pro dodržení místních norem.

NÁVOD K OBSLUZE INTEGRA 965 TEKA

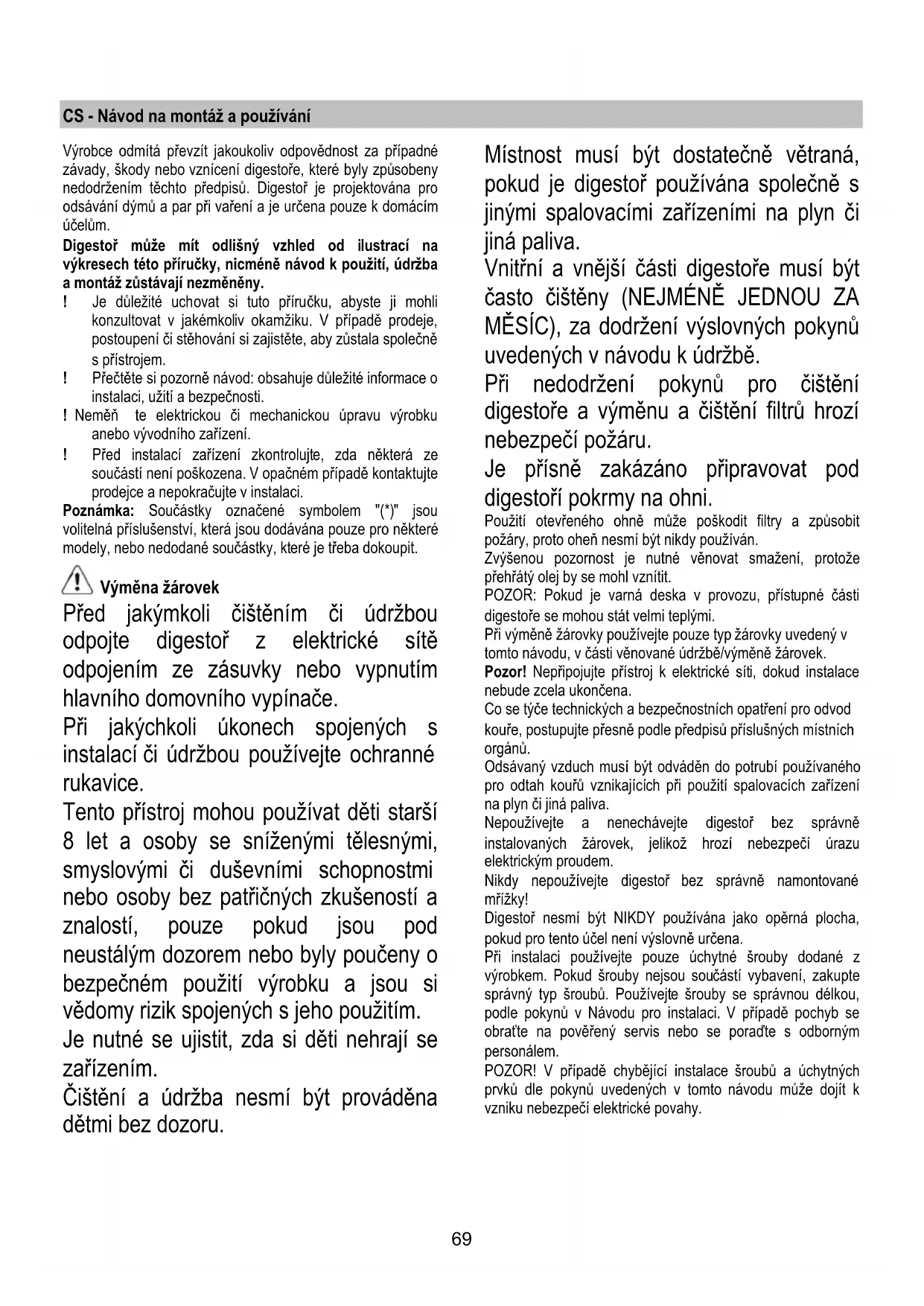

CS - Návod na montáž a používání

Výrobce odmítá přijmout jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmu a par při vaření a je určena pouze k domácím účelům.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoli okamžiku. V případě prodeje, postoupení nebo stěhování si zajistěte, aby zůstala společně s přístrojem. ! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení. ! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.

Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

Tento přístroj mohou používat děti staré 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím. Je nutné se ujistit, zda si děti nehrají se zařízením.

Čištění a údržba nesmí být prováděna dětmi bez dozoru.

Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.

Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Pozor! Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.

Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.

Nikdy nepoužívejte digestoř bez správně namontované mřížky!

Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.

Při instalaci používejte pouze uchycovací šrouby dodané z výroby. Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubu. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR! V případě chybějící instalace šroubů a upevňovacích prvků dle pokynů uvedených v tomto návodu může dojít ke vzniku nebezpečí elektrické povahy.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti.

Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoli odpovědnost.

Používejte co nejkratší odtahové potrubí. Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhnete se zásadním změnám sekce vedení odtahu.

Filtrační provedení

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachu. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 50 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.

Instalace

Před zahájením instalace:

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtry s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

V případě existence panelu a/nebo stěn a/nebo postranních závěsných skříněk si ověřte, zda existuje dostatečný prostor pro montáž digestoře a zda je stále možné přistupovat bez problémů k řídicímu panelu.

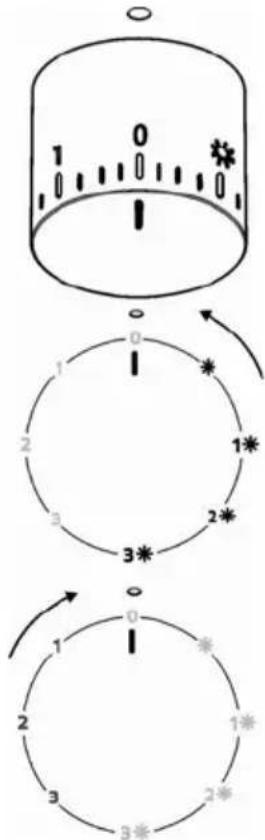

Provoz

Sběrač páry vždy zcela otevírejte (A). Obr. 10

	Svitidlo ON
1	Rychlost 1 Svitidlo ON
2	Rychlost 2 Svitidlo ON
3	Rychlost 3 Svitidlo ON
0	OFF
1	Rychlost 1 Svitidlo OFF
2	Rychlost 2 Svitidlo OFF
3	Rychlost 3 Svitidlo OFF

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Panel

Obr. 8

Pozor! Držte oběma rukama panel v okamžiku, kdy ho odmontujete anebo namontujete zpět do pozice, tak aby nespadl a nepoškodil osoby či zařízení.

Demontáž:

- táhněte panel (DOLNÍ STRANU) energicky směrem dolů, - posuňte směrem doleva malou páčku, která se nachází na pravé straně panelu, - uvolněte ji ze zadních pantů.

Čištění:

odsávací panel musí být čištěn stejně často jako filtr proti mastnotám, je třeba používat látku navlhčenou neutrálními tekutými čisticími prostředky.

Nepoužívejte brusné prostředky. NEPOUŽÍVEJTE ALKOHOL!

Montáž:

Panel musí být zavěšen zezadu a vpředu upevněn na západku do čepů, které se za tímto účelem nacházejí na povrchu digestoře.

Pozor! Ověřte si vždy, zda je panel dobře upevněn na své pozici.

Tukový filtr

Obr. 1-7

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 6

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Kruhový filtr s uhlíkem

Umístěte pojistku na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna žárovek

Obr. 9

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel, ověřte, že vychladla.

Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku nebo podobného nástroje.
2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavřete opět stropní lampu (je upevněna na západku). Jestliže osvětlení nefunguje, dříve než zavoláte servis, ověřte, zda jste správně nasadili žárovky do uložení.

- Model s LED svítidly

Digestoř je vybavena osvětlovacím systémem založeným na technologii diod.

Diod y zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svítidla a umožňují úspory 90% elektrické energie.

Pro výměnu se obraťte na servisní službu.

SK - Návod na použitie a montáž

Prísne dodržiavajte použitie.

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).

Používejte co nejkratší odtahové potrubí.

Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

Vyhněte se zásadním změnám průřezu vedení odtahu.

Filtrační verze

Elektrické připojení

Upozornění! Než znovu připojíte obvod digestoře k síťovému napájení a ověříte správné fungování, vždy zkontrolujte, že síťový kabel byl správně namontován.

Upozornění! Výměna napájecího kabelu musí být provedena příslušnou schválenou technickou službou.

Montáž

Mytím v myčce nádobí může protitukový kovový filtr vyblednout, ale jeho filtrační vlastnosti se tím vůbec nezmění.

Pro odpojení protitukových filtrů zatáhněte za pružinový háček.

Úhlový filtr (pouze pro filtrační verzi)

Obr. 6

Zachycuje nepříjemné pachy pocházející z vaření.
