Ürün Tipi	Mutfak Davlumbazı
Marka	TEKA
Model	INTEGRA 965
Elektrik Beslemesi	230 V ~ 50 Hz
Hız Sayısı	3 hız + durdurma
Aydınlatma Türü	Halojen ampuller 12V 20W maks. G4 veya LED (modele göre)
Yağ Filtresi	Metal, bulaşık makinesinde yıkanabilir (ayda 1 kez)
Aktif Karbon Filtre	Maksimum 4 ayda bir değiştirin (geri dönüşüm versiyonu)
Minimum güvenlik mesafesi (gaz/elektrikli ocak)	≥ 50 cm
Fonksiyonlar	Emişli (dış tahliye) veya filtreli (geri dönüşüm)
Panel Malzemesi	Paslanmaz çelik (tahmini)
Panel Temizliği	Nemli bez ve nötr sıvı deterjan, aşındırıcı veya alkol kullanmayın
Güvenlik Standartları	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Performans Standartları	EN/IEC 61591, EN/IEC 60704, vb.
Önerilen Kullanım	Minimum hızda kullanın, pişirme sonrası çalıştırmaya devam edin
Sarf Malzemeleri	Yağ ve karbon filtreleri, ampuller
Onarılabilirlik	LED değişimi için yetkili servise başvurun
Menşe Ülkesi	Belirtilmemiş

Sık sorulan sorular - INTEGRA 965 TEKA

Yağ filtresi nasıl temizlenir?

Metal yağ filtresi ayda bir kez temizlenmelidir. Agresif olmayan deterjanlar kullanın, elde veya düşük sıcaklıkta ve kısa programda bulaşık makinesinde yıkayın. Bulaşık makinesinde yıkama renk solmasına neden olabilir, ancak performansı etkilemez.

Karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre maksimum 4 ayda bir veya kullanıma bağlı olarak daha sık değiştirilmelidir. Temizlenemez veya yenilenemez.

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum mesafe elektrikli, gazlı veya karma ocaklar için 50 cm'dir. Pişirme cihazının talimatları daha büyük bir mesafe belirtiyorsa, bunlara uyun.

Davlumbazı lambalar olmadan kullanabilir miyim?

Hayır, elektrik çarpması riski nedeniyle lambalar doğru şekilde takılmadan davlumbazın kullanılması önerilmez. Lambaların yerinde olduğundan emin olun.

Halojen ampul nasıl değiştirilir?

Cihazı fişten çekin, lambaların soğumasını bekleyin. Kapağı çıkarmak için küçük bir düz tornavida kullanın. Ampulü aynı tipte bir ampulle değiştirin: halojen 12V - 20W maks. - G4, ampule elle dokunmayın. Kapağı yerine oturtarak kapatın.

Aydınlatma çalışmazsa ne yapmalıyım?

Öncelikle lambaların yuvalarına doğru şekilde takıldığını kontrol edin. Takılıysa ve aydınlatma hala çalışmıyorsa, servise başvurun.

Davlumbazı geri dönüşüm versiyonunda kurabilir miyim?

Evet, aktif karbon filtre takarak davlumbazı filtreli (geri dönüşüm) versiyonda kullanabilirsiniz (modele göre verilmez). Hava daha sonra odaya geri gönderilir.

Davlumbaz gazlı ocak için uygun mu?

Evet, minimum 50 cm mesafeye uyulması ve odanın yeterli havalandırmasının sağlanması koşuluyla. Davlumbazın altında asla yiyecekleri alevlendirmeyin.

Emiş paneli nasıl temizlenir?

Panel ayda bir kez nötr sıvı deterjanla nemlendirilmiş bir bezle temizlenmelidir. Aşındırıcı ürünler veya alkol kullanmayın. Paneli sökmek için aşağı doğru çekin ve menteşelerden ayırın.

Kurulum bir profesyonel tarafından mı yapılmalıdır?

Kurulum talimatlara uyularak kendiniz yapılabilir, ancak özellikle yerel yönetmeliklere uygunluk için elektrik bağlantısı ve tahliye için nitelikli bir kurulumcuya başvurmanız önerilir.

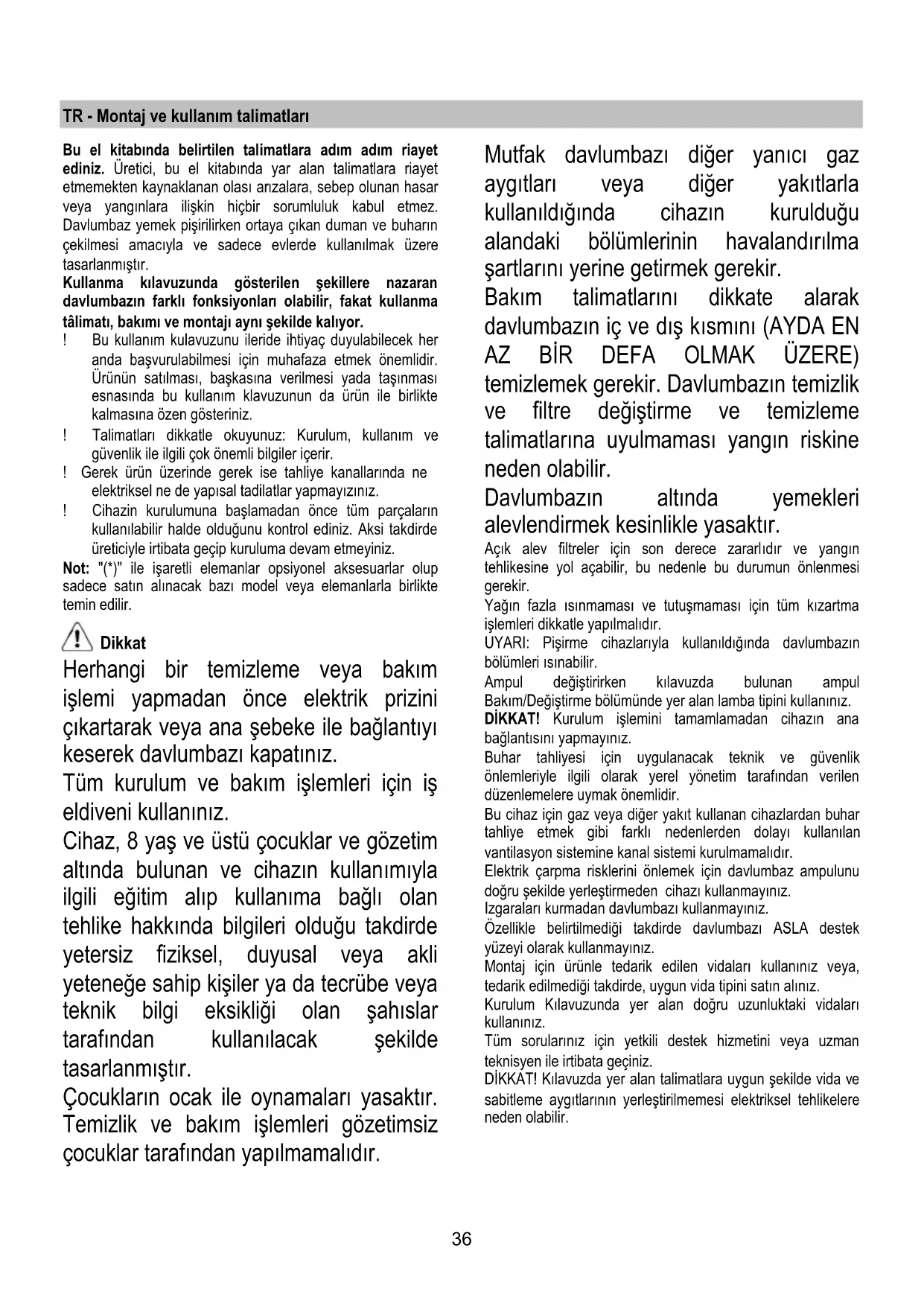

KULLANIM KILAVUZU INTEGRA 965 TEKA

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yer alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlarla ilgili hiçbir sorumluluk kabul etmez. Davlumbaz, yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma talimatı, bakımı ve montajı aynı şekilde kalıyor.

! Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürün satılması, başkasına verilmesi veya taşınması esnasında bu kullanım kılavuzunun da ürün ile birlikte kalmasına özen gösteriniz. ! Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir. ! Gerek ürün üzerinde gerekse tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayınız. ! Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyiniz.

Not: (*) ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik fişini çekerek veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız.

Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız.

Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanımı hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır.

Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır.

Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerin havalandırma şartlarını yerine getirmek gerekir.

Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir.

Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

DİKKAT! Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.

Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.

Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır.

Elektrik çarpma risklerini önlemek için davlumbaz ampulünü doğru şekilde yerleştirmeden cihazı kullanmayınız.

Izgaraları kurmadan davlumbazı kullanmayınız.

Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.

Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.

Kurulum Kılavuzunda yer alan DOĞRU uzunluktaki vidaları kullanınız.

Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

DİKKAT! Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme ağlarının yerleştirilmemesi elektrikelere neden olabilir.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız. Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerindeki etkiyi azaltmak için. Doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda çalıştırınız ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa artırınız ve takviye hız(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspire eden versiyon

Yemek buharları, bağlantı flanşına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılırlar.

Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.

Dikkat! Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Eğer davlumbazda karbon filtreler var ise bunlar çıkarılmalıdır.

Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız. Çapı hava çıkışıyla aynı olmalıdır (bağlantı halkası).

Boruların ve duvardaki az çapı çıkış borularının emme gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde artırır.

Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.

! Mümkün olan en kısa boyda tahliye borusu kullanın! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek açısı: 90°). ! Borunun kesitinin (genişliğinin) ani olarak değişmesinden kaçının.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokudan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

Kurulum

Ocağın üzerindeki pişirme kapları, ocak destek yüzeyleri ile davlumbazın alt kısmı arasındaki minimum mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla elektrikle çalışan ocaklardan 50 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Elektrik bağlantısı

Ana güç kaynağı, davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı, varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

Uyarı: Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

ÖNEMLİ! Güç kablosunun yenisiyle değiştirilmesi yetkili destek servisi veya benzer kalifiye eleman tarafından yapılmalıdır.

Montaj

Montaja başlamadan önce:

• Satın alınan ürünün seçilen montaj alanı için uygun boyutta olup olmadığını kontrol edin.
• Varsa aktif karbon ( ) filtresini çıkarınız (ilgili paragrafa bakınız). Bu/bunlar sadece davlumbazı filtreli model olarak kullanmak isterseniz monte edilecektir. (Nakliye açısından) davlumbazın içinde başka malzemelerin (örn. vida paketi, garanti kartı vs) bulunup bulunmadığını kontrol ederek bunları çıkarın ve ayrı bir yerde muhafaza edin.

Panel ve/veya yan duvar ve/veya mobilya varsa, davlumbazın montajı için yeterince yer olup olmadığını ve kontrol paneline rahatça erişilebileceğini kontrol ediniz.

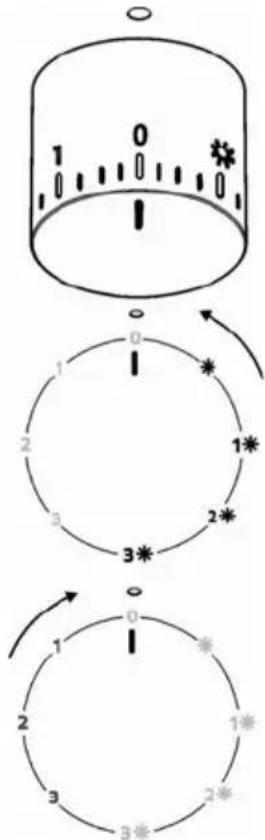

Çalıştırma

Daima (A) buhar emicisini açınız.

Şekil 10

	Işik Akı
1	Güç 1 Işik Akı
2	Güç 2 Işik Akı
3	Güç 3 Işik Akı
0	Kapali
1	Güç 1 Işik Kapali
2	Güç 2 Işik Kapali
3	Güç 3 Işik Kapali

Bakım

Temizleme

SADECE ilk suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Çevresel emme paneli Şekil 8

Dikkat! Düşmesini önlemek ve insanlara ve eşyalara zarar olmaması için, panonun montajını veya demontajını yaparken iki elinizle tutunuz

Demontaj:

-panonun ön tarafını kuvvetli bir şekilde aşağıya doğru çekiniz, -panelin sağ tarafındaki küçük kolu sola doğru itiniz, -Üst menteşelerden kurtarın.

Temizleme:

emme paneli yağ paneli ile aynı süreçlerde temizlenir, nötr deterjanla ıslatılmış bir bez kullanılır.

Aşındırıcı içeren ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Montaj:

Panoyu arka tarafından takınız ve davlumbazın yüzeyinde bulunan çivilere yerleştirerek ön tarafını sabitleştiriniz

Dikkat! Panonun iyice yerine sabitlenmiş olmasına dikkat ediniz.

Yağ filtresi

Şekil 1-7

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük sıcaklıkta kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Kömür filtresi (yalnızca filtreli modellerde)

Şekil 6

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Etkin kömür filtrasyonu, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.

Sirküler karbonlu filtre

Motor pervanesinin koruma kafeslerinin yanlarına bir adet yerleştiriniz, daha sonra parçayı saat yönünde çeviriniz.

Demontaj için parçayı saat yönünün tersine çeviriniz.

Lambaları değiştirme

Şekil 9

Davlumbazın elektrik bağlantısını kesin.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.

Çalışmayan ampulü, etiketin üzerinde veya davlumbaz ampulünün yanında belirtildiği gibi, aynı tipten bir ampul ile değiştiriniz.

1. Düz bir tornavida veya benzeri bir alet kullanarak ışık kapağını dikkatle çıkarın.
2. Hasarlı lambayı sökün ve AÇIK ARMATÜRLERDE KULLANIMA UYGUN G-4 duy için yapılmış yeni bir 12 Volt, 20 Watt (max) halogen lamba ile değiştirin. Paketteki talimatları izleyin ve yeni lambaya çıplak elle dokunmayın.
3. Lamba kapağını yerine takın. (kapak sürtünme hareketiyle kapanır).

Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.

- LED lamba modeli

Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine sahiptir.

LED'ler ideal bir aydınlatma ve normal lambalarınkine göre 10 defa daha uzun bir kullanım süresi ve %90 enerji tasarrufu sağlarlar.

Bunların yenileri ile değiştirilmesi için teknik servise başvurunuz.
