INTEGRA 965 - Exaustor TEKA - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha
Marca	TEKA
Modelo	INTEGRA 965
Alimentação elétrica	230 V ~ 50 Hz
Número de velocidades	3 velocidades + paragem
Tipo de iluminação	Lâmpadas halógenas 12V 20W máx. G4 ou LED (conforme modelo)
Filtro anti-gordura	Metálico, lavável na máquina de lavar louça (1 vez por mês)
Filtro de carvão ativado	Substituição a cada 4 meses no máximo (versão recirculação)
Distância mínima de segurança (cozedura a gás/elétrica)	≥ 50 cm
Funções	Aspirante (evacuação exterior) ou filtrante (recirculação)
Material do painel	Aço inoxidável (estimativa)
Limpeza do painel	Pano húmido com detergente líquido neutro, sem abrasivos nem álcool
Normas de segurança	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Normas de desempenho	EN/IEC 61591, EN/IEC 60704, etc.
Utilização recomendada	Utilizar na velocidade mínima, deixar funcionar após a cozedura
Consumíveis	Filtros de gordura e carvão, lâmpadas
Reparabilidade	Contactar o serviço pós-venda autorizado para a substituição dos LEDs
País de origem	Não especificado

Perguntas frequentes - INTEGRA 965 TEKA

Como limpar o filtro anti-gordura?

O filtro anti-gordura metálico deve ser limpo uma vez por mês. Utilize detergentes não agressivos, à mão ou na máquina de lavar louça a baixa temperatura e ciclo rápido. A lavagem na máquina de lavar louça pode causar descoloração, mas isso não afeta o desempenho.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativado deve ser substituído a cada 4 meses no máximo, ou mais frequentemente conforme a utilização. Não pode ser limpo ou regenerado.

Qual é a distância mínima entre o exaustor e a placa de cozedura?

A distância mínima é de 50 cm para fogões elétricos, a gás ou mistos. Se as instruções do aparelho de cozedura especificarem uma distância maior, siga essas.

Posso utilizar o exaustor sem as lâmpadas?

Não, não é recomendado utilizar o exaustor sem as lâmpadas corretamente montadas devido ao risco de choque elétrico. Certifique-se de que as lâmpadas estão no lugar.

Como substituir uma lâmpada halógena?

Desligue o aparelho, aguarde que as lâmpadas arrefeçam. Utilize uma pequena chave de fendas plana para retirar a tampa. Substitua a lâmpada por uma do mesmo tipo: halógena 12V - 20W máx. - G4, sem tocar na lâmpada com as mãos. Feche a tampa encaixando-a.

O que fazer se a iluminação não funcionar?

Verifique primeiro se as lâmpadas estão corretamente inseridas no seu alojamento. Se estiverem e a iluminação ainda não funcionar, contacte o serviço pós-venda.

Posso instalar o exaustor em versão recirculação?

Sim, pode utilizar o exaustor em versão filtrante (recirculação) instalando um filtro de carvão ativado (não fornecido conforme o modelo). O ar é depois reenviado para a divisão.

O exaustor é adequado para um fogão a gás?

Sim, desde que respeite a distância mínima de 50 cm e assegure uma ventilação suficiente da divisão. Nunca deixe alimentos a arder debaixo do exaustor.

Como limpar o painel de aspiração?

O painel deve ser limpo uma vez por mês com um pano húmido de detergente líquido neutro. Não utilize produtos abrasivos ou álcool. Para desmontar o painel, puxe-o para baixo e solte as dobradiças.

A instalação deve ser realizada por um profissional?

A instalação pode ser realizada por si mesmo seguindo as instruções, mas é recomendável chamar um instalador qualificado para a ligação elétrica e evacuação, especialmente para cumprir as normas locais.

MANUAL DE UTILIZADOR INTEGRA 965 TEKA

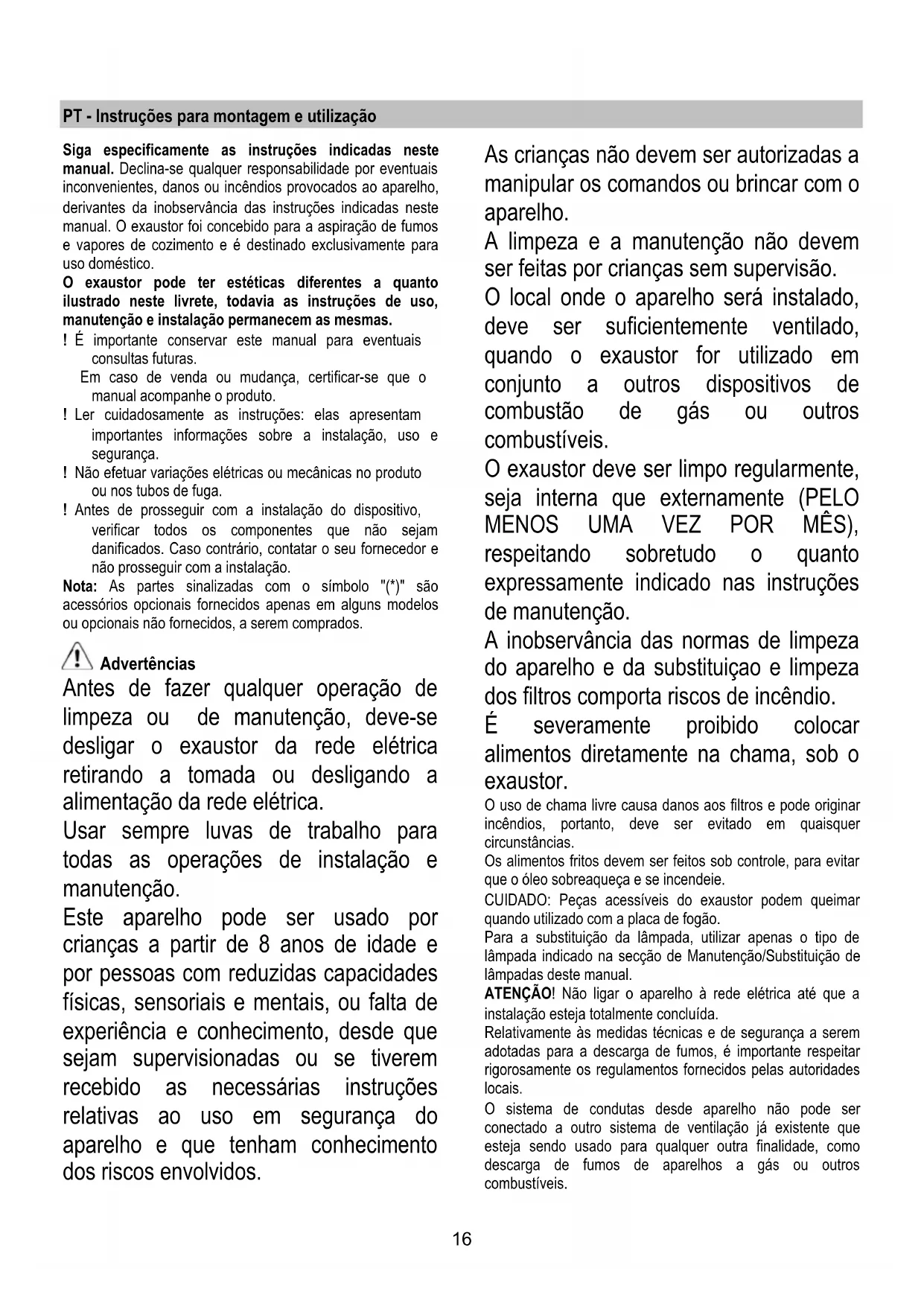

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a respiração de fumos e vapores de cozimento e é destinado exclusivamente para uso doméstico.

O exaustor pode ter estéticas diferentes daquela ilustrada neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.

! É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certificar-se de que o manual acompanhe o produto. ! Ler cuidadosamente as instruções: elas contêm importantes informações sobre a instalação, uso e segurança. ! Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga. ! Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes para que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.

Advertências

Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.

As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

O exaustor deve ser limpo regularmente, tanto interna como externamente (PELO MENOS UMA VEZ POR MÊS), respeitando sobretudo o que está expressamente indicado nas instruções de manutenção.

A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.

Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado para este local. Para a substituição, consulte o manual de manutenção/substituição de lâmpadas.

ATENÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O sistema de condução deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja em uso para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

Nunca utilize o exaustor sem as grades montadas corretamente.

O exaustor nunca deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.

Usar somente os parafusos de fixação fornecidos com o aparelho para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de dúvida, consultar um centro de assistência autorizada ou pessoa qualificada similar.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamento Elétrico e Eletrônico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deverá ser depositado no respetivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição da performance de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

Utilizar um tubo condutor com o comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). Evitar alterações drásticas da seção do tubo (diâmetro).

Versão filtrante

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão, é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50 cm no caso de fogões elétricos e 50 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo antes da instalação. Se não dotado de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo antes da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conforme as regras de instalação.

Atenção! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

Atenção! A substituição do cabo de alimentação deve ser efetuada pela assistência técnica autorizada, de modo a prevenir qualquer risco.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tenha dimensões adequadas para a área escolhida de instalação.
• Tirar o(s) filtro(s) de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este(s) deve(m) ser remontado(s) somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar que, dentro do exaustor, não haja (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias ( ) etc.), eventualmente tirar e conservar.

No caso de presença de painéis e/ou paredes e/ou painéis laterais, verificar que haja espaço suficiente para instalar o exaustor e que o acesso ao painel de comandos será fácil.

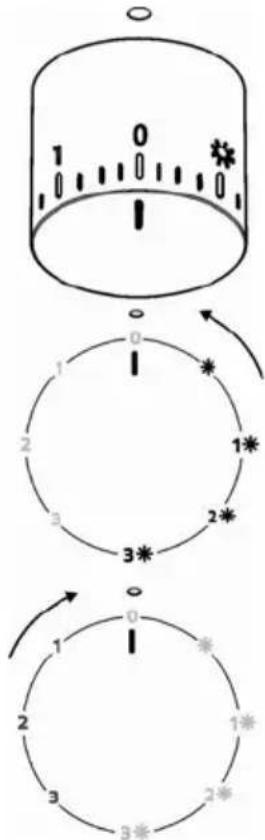

Funcionamento

Sempre abrir completamente o coletor de vapor (A). Fig.10

	Luz ON
1	Velocidade 1 Luz ON
2	Velocidade 2 Luz ON
3	Velocidade 3 Luz ON
0	OFF
1	Velocidade 1 Luz OFF
2	Velocidade 2 Luz OFF
3	Velocidade 3 Luz OFF

Manutenção

Limpeza

Atenção! Durante a montagem ou desmontagem do painel, segurá-lo com ambas as mãos para que não caia e cause danos a pessoas ou coisas.

Desmontagem:

- retire-o das dobradiças traseiras.

Limpeza:

O painel de aspiração deve ser limpo com a mesma frequência do filtro de gorduras; usar um pano umedecido com detergentes líquidos neutros.

O painel deve ser enganchado pela parte traseira e fixado pela dianteira por meio de engate nos pinos postos para tanto na superfície da coifa.

Atenção! Verificar sempre que o painel esteja bem fixado em seu lugar.

Filtro antigordura

Fig. 1-7

Capta as partículas de gordura provenientes do cozimento.

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.

Filtro de carvão ativo (só para a versão filtrante)

Fig. 6

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um por cada lado na cobertura de ambas as grelhas de proteção do impulsor do motor (antes disso, vire a pega em sentido horário).

Para a desmontagem, vire em sentido anti-horário.

Substituição das lâmpadas

Fig. 9

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se de que estejam frias.

Substituir a lâmpada queimada por outra do mesmo tipo, conforme especificado na etiqueta de características ou perto da própria lâmpada no exaustor.

1. Extraia a proteção usando uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogênio de 12V - 20W máx - G4, tomar cuidado para não tocá-las com as mãos.

1. Feche a cobertura (fixação por encaixe).

Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.

- Modelo com lâmpadas LED

O exaustor é dotado de um sistema de iluminação baseado na Tecnologia LED.

Os LEDs garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição, contate o Serviço de assistência técnica.
