Terméktípus	Konyhai elszívó
Márka	TEKA
Modell	INTEGRA 965
Elektromos tápegység	230 V ~ 50 Hz
Sebességfokozatok száma	3 sebesség + leállítás
Világítás típusa	Halogén izzók 12V 20W max G4 vagy LED (modelltől függően)
Zsírszűrő	Fém, mosogatógépben mosható (havonta egyszer)
Aktív szénszűrő	Csere legfeljebb 4 havonta (recirkulációs verzió)
Minimális biztonsági távolság (gáz/elektromos főzőlap)	≥ 50 cm
Funkciók	Elszívó (külső kivezetés) vagy szűrő (recirkuláció)
Panel anyaga	Rozsdamentes acél (becslés)
Panel tisztítása	Nedves ruhával, semleges folyékony mosószerrel, ne használjon súrolószert vagy alkoholt
Biztonsági szabványok	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Teljesítményszabványok	EN/IEC 61591, EN/IEC 60704 stb.
Ajánlott használat	Használja minimális sebességen, hagyja működni főzés után
Fogyóanyagok	Zsír- és szénszűrők, izzók
Javíthatóság	A LED-ek cseréjéhez forduljon a hivatalos vevőszolgálathoz
Származási ország	Nincs meghatározva

Gyakran ismételt kérdések - INTEGRA 965 TEKA

Hogyan tisztítsam a zsírszűrőt?

A fém zsírszűrőt havonta egyszer kell tisztítani. Használjon nem agressív mosószereket, kézzel vagy mosogatógépben alacsony hőmérsékleten, gyors programon. A mosogatógépes mosás elszíneződést okozhat, de ez nem befolyásolja a teljesítményt.

Mikor kell kicserélni a szénszűrőt?

Az aktív szénszűrőt legfeljebb 4 havonta kell cserélni, vagy gyakrabban a használattól függően. Nem tisztítható vagy regenerálható.

Mi a minimális távolság az elszívó és a főzőlap között?

A minimális távolság 50 cm elektromos, gáz vagy vegyes tűzhelyek esetén. Ha a főzőkészülék utasításai nagyobb távolságot írnak elő, kövesse azokat.

Használhatom az elszívót lámpák nélkül?

Nem, nem ajánlott az elszívót a megfelelően felszerelt lámpák nélkül használni áramütés veszélye miatt. Ügyeljen arra, hogy a lámpák a helyükön legyenek.

Hogyan cseréljem ki a halogén izzót?

Húzza ki a készüléket, várja meg, amíg a lámpák lehűlnek. Használjon kis laposfejű csavarhúzót a fedél eltávolításához. Cserélje ki az izzót ugyanolyan típusúra: halogén 12V - 20W max - G4, ne érintse meg az izzót kézzel. Csukja vissza a fedelet a reteszelésig.

Mit tegyek, ha a világítás nem működik?

Először ellenőrizze, hogy a lámpák megfelelően be vannak-e helyezve a foglalatba. Ha igen, és a világítás továbbra sem működik, lépjen kapcsolatba a vevőszolgálattal.

Felszerelhetem az elszívót recirkulációs változatban?

Igen, használhatja az elszívót szűrős (recirkulációs) változatban, ha felszerel egy aktív szénszűrőt (a modelltől függően nem tartozék). A levegő ezután visszakerül a helyiségbe.

Az elszívó alkalmas gáztűzhelyhez?

Igen, feltéve, hogy betartja a minimális 50 cm-es távolságot és biztosítja a helyiség megfelelő szellőzését. Soha ne lángoltasson ételt az elszívó alatt.

Hogyan tisztítsam a szívópanelt?

A panelt havonta egyszer kell tisztítani nedves ruhával, semleges folyékony mosószerrel. Ne használjon súrolószereket vagy alkoholt. A panel eltávolításához húzza lefelé, és akassza ki a zsanérokat.

Szakemberrel kell elvégeztetni a telepítést?

A telepítést saját maga is elvégezheti az utasításokat követve, de ajánlott szakképzett szerelőt hívni az elektromos csatlakoztatáshoz és a kivezetéshez, különösen a helyi előírások betartása érdekében.

HASZNÁLATI ÚTMUTATÓ INTEGRA 965 TEKA

HU - Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és felszerelési utasítások nem változnak.

! Fontos, hogy ezt a kézikönyvet őrizze meg, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje. ! Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan. ! Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket. ! A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést.

Megjegyzés: A (^*) jelzésű részek opcionális kiegészítők, amelyek csak az egyes modellek tartozékai, illetve olyan részek, amelyek nem részei a csomagnak, külön kell ezeket beszereznie.

Figyelmeztetés

Bármilyen tisztítási és karbantartási művelet megkezdése előtt, a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!

Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!

A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék

biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket!

Ne engedje, hogy a gyermekek játsszanak a készülékkel!

A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!

Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!

Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!

A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!

Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz!

Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!

A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát!

Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyulladhat!

FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!

Az izzó cseréjéhez kizárólag az e kézikönyv „Karbantartás - Izzó cseréje” c. részében megadott típusú izzót használjon!

Figyelem! Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!

A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!

A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek füstjének elvezetéséhez használt csőben szállítani!

Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!

Soha ne használja az elszívót felszerelt rostély nélkül!

Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!

Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerzésére! A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon! Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől!

FIGYELEM! A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat!

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották és ellenőrizték:

Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

Használat

Az elszívó úgy van tervezve, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Beszívó

A gőzök kivezetése a gyűjtőkarimához rögzített elvezetőcsövön történik.

Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen

Figyelem! Kivezetőcső nincs a csomagban, külön kell azt megvennie.

Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.

A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon. ! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90° ). ! Kerülje a cső deformálódását.

Szűrőverzió

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó alsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 50cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kell figyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

Figyelem! Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezetékek beszerelése szabályos-e.

Figyelem! A kockázatok megelőzése érdekében a tápkábel cseréjét csak az engedéllyel rendelkező műszaki szervizszolgálat végezheti!

Felszerelés

Mielőtt a telepítést elkezdené:

Ellenőrizze, hogy a megvásárolt termék a kiválasztott telepítési helynek megfelelő méretű-e. - Vegye le az aktív szenes szűrőt/szűrőket ( ), ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni. Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók, garanciajegy stb.); ha igen, vegye ki és őrizze meg.

Oldalsó panelek és/vagy falak és/vagy faliszekrények esetén győződjön meg róla, hogy elegendő hely áll rendelkezésre az elszívó beszereléséhez, illetve a vezérlőpanel minden esetben könnyen hozzáférhető legyen.

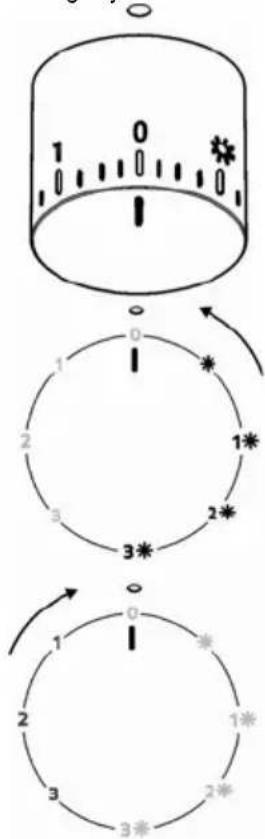

Működés

Az (A) páragyűjtőt mindig teljesen húzza ki. (10. ábra)

	Világítás BE
1	1 sebesség Világítás BE
2	2 sebesség Világítás BE
3	3 sebesség Világítás BE
0	KI
1	1. sebesség Világítás KI
2	2 sebesség Világítás KI
3	3 sebesség Világítás KI

Karbantartás

Tisztítás

A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT!

Panel

8. ábra Figyelem! Felszerelés ill. leszerelés során fogja erősen mindkét kézzel az elszívót, a leejtés és sérülések elkerülése végett.

Szerelés:

- határozott mozdulattal húzza a panelt lefelé (ELÜLSŐ OLDAL),

- a panel jobb felén található kis kart nyomja bal felé, - akassza le a hátsó tartókról.

Tisztítás:

az elszívó burkolatát folyékony, semleges tisztítószeres puha ronggyal, a zsírszűrő tisztításával azonos gyakorisággal tisztítsa.

Kerülje a súroló hatású tisztítószerek alkalmazását. NE HASZNÁLJON ALKOHOLT!

Összeszerelés:

A panelt hátul akassza be, elöl a csuklya felületén kifejezetten erre a célra kialakított nyílásokba nyomva rögzítse.

Figyelem! Minden esetben győződjön meg róla, hogy a panel megfelelően a helyére lett-e rögzítve.

Zsírszűrő filter

ábra 1-7

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter (csak keringtetett változat esetén)

ábra 6

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként.

NEM lehet kimosni vagy regenerálni

Korong alakú szénfilter

A motorforgató védőrács takarásához mindkét oldalra helyezzen fel egyet, majd forgassa az óramutató járásával megegyező irányban.

Szétszereléshez forgassa az óramutató járásával ellentétes irányban.

Egocse

ábra 9

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hidegek-e.

A sérült izzót a címkén, vagy az elszívó lámpán feltüntetettnek megfelelően azonos típusú izzóra cserélje.

1. Egy kis csavarhúzó vagy hasonló szerszám segítségével vegye ki a védőburkolatot.
2. Cserélje ki a meghibásodott égőt. Csak 12V - 20W max - G4 halogén égőket használjon, vigyázzon arra, hogy kézzel ne érjen hozzájuk.
3. Zárja vissza a lámpabúrát (bepattan).

Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná, ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.

• LED izzós modellAz elszívó LED technológiára épülő világítási rendszerrel van felszerelve.

A LED-ek optimális megvilágítást biztosítanak, a hagyományos lámpák élettartamánál 10-szer nagyobb élettartammal rendelkeznek, mindemellett 90%-os elektromos energia megtakarítást tesznek lehetővé.

Izzócsere esetén forduljon a szakservízhez.

A készülék megjelenése eltérhet a jelen kézikönyv ábráin és képein láthatótól, azonban az üzemeltetési, karbantartási és telepítési útmutató ugyanaz marad.

Nagyon fontos megtartani ezt az útmutatót, hogy bármikor lehessen rá hivatkozni. Ha a készüléket eladják, átadják vagy áthelyezik, gondoskodni kell arról, hogy az útmutató mindig a készülékkel legyen. Figyelmesen olvassa el az útmutatót. Tartalmazza a telepítési, üzemeltetési és biztonsági információkat. Tilos módosítani a készülék elektromos vagy mechanikus részeit, valamint az elszívó csöveit. A berendezés telepítése előtt győződjön meg az összes alkatrész épségéről és megőrzéséről. Bármilyen sérülés észlelése esetén forduljon a szállítóhoz, és semmiképpen ne kezdje meg a berendezés szerelését.

Megjegyzés: A (*) jellel jelölt tartozékok opcionálisak, csak bizonyos modellekhez szállítják, vagy olyan alkatrészeket jelölnek, amelyek nem részei a szállítási csomagnak, és külön vásárolhatók meg.

Figyelem!

Bármilyen tisztítási vagy karbantartási művelet megkezdése előtt válassza le a készüléket az elektromos hálózatról, húzza ki a dugót a konnektorból, vagy kapcsolja ki a főkapcsolót. Minden telepítési és karbantartási művelethez használjon munkakesztyűt.

A készüléket 8 évesnél fiatalabb gyermekek és csökkent fizikai, érzékszervi vagy szellemi képességű, illetve megfelelő tapasztalattal és ismeretekkel nem rendelkező személyek nem használhatják, kivéve, ha felügyelet alatt állnak, vagy ha a készülék biztonságos használatára vonatkozó utasításokat megkapták, és megértik a kapcsolódó kockázatokat.

A készüléket felügyelet mellett kell használni, és a gyermekeket fel kellügyelni, hogy ne játsszanak a készülékkel.

A gyermekek felügyelet mellett használhatják a készüléket, és nem játszhatnak vele.

A tisztítási és karbantartási műveleteket gyermekek felügyelet nélkül nem végezhetik.

A helyiségnek megfelelő szellőzést kell biztosítani, ha az elszívót más gáz- vagy egyéb tüzelőanyagot használó készülékekkel egyidejűleg használják.

Az elszívót gyakran kell tisztítani, belülről és kívülről is (legalább havonta egyszer), a karbantartási útmutatókban leírtak szerint.

Az elszívó tisztítási normáinak be nem tartása, valamint a szűrők cseréjének és tisztításának elmulasztása növeli a tűzveszélyt.

Szigorúan tilos nyílt lángon főzni az elszívó alatt.

A nyílt láng használata károsítja a szűrőket, és tüzet okozhat, ezért minden körülmények között kerülendő.

A sütést felügyelet mellett kell végezni, hogy elkerülje a túlhevült olaj meggyulladását.
