Τύπος προϊόντος	Τηλεόραση LED 4K HDR
Μάρκα	Sony
Μοντέλο	Bravia KD75XG8505
Μέγεθος οθόνης	75 ίντσες (189 cm)
Ανάλυση	3840 x 2160 (4K Ultra HD)
Τεχνολογία οθόνης	LED, άμεσος οπίσθιος φωτισμός
Λειτουργίες HDR	HDR10, HLG, Dolby Vision
Λειτουργικό σύστημα	Android TV
Συνδεσιμότητα	Wi-Fi, Bluetooth, Ethernet
Είσοδοι HDMI	4 είσοδοι HDMI
Είσοδοι USB	3 θύρες USB
Διαστάσεις (χωρίς βάση)	Περίπου 1673 x 963 x 107 mm (Μ x Υ x Β)
Διαστάσεις (με βάση)	Περίπου 1673 x 1042 x 401 mm (Μ x Υ x Β)
Βάρος (χωρίς βάση)	Περίπου 30,8 kg
Βάρος (με βάση)	Περίπου 32,5 kg
Τροφοδοσία	220-240 V AC, 50-60 Hz
Κατανάλωση ηλεκτρικής ενέργειας (μέγιστη)	350 W
Κατανάλωση σε αναμονή	Λιγότερο από 0,5 W
Συμβατή βάση τοίχου	SU-WL450 (προαιρετική)
Πρότυπο VESA	300 x 300 mm
Ηχεία	2 x 10 W στερεοφωνικά
Λειτουργίες ήχου	Dolby Audio, S-Force Front Surround
Συντήρηση και καθαρισμός	Χρησιμοποιήστε ένα μαλακό, στεγνό πανί. Μην χρησιμοποιείτε χημικά προϊόντα.
Ανταλλακτικά και επισκευασιμότητα	Ανταλλακτικά διαθέσιμα από εξουσιοδοτημένους αντιπροσώπους. Δείκτης επισκευασιμότητας: 7,0/10.
Παρεχόμενα έγγραφα	Οδηγός αναφοράς, Οδηγός εγκατάστασης, Εγχειρίδιο χρήσης βάσης τοίχου
Εγγύηση	2 έτη

Συχνές ερωτήσεις - Bravia KD75XG8505 SONY

Ποιες είναι οι διαστάσεις της τηλεόρασης Sony Bravia KD75XG8505;

Οι διαστάσεις χωρίς βάση είναι περίπου 1673 x 963 x 107 mm (Μ x Υ x Β). Με τη βάση τραπεζιού, υπολογίστε περίπου 1673 x 1042 x 401 mm.

Ποιο είναι το βάρος της τηλεόρασης Sony Bravia KD75XG8505;

Το βάρος χωρίς βάση είναι περίπου 30,8 kg, και με τη βάση, περίπου 32,5 kg.

Πώς να εγκαταστήσετε την τηλεόραση σε βάση τοίχου;

Χρησιμοποιήστε τη συμβατή βάση τοίχου SU-WL450. Ακολουθήστε τις οδηγίες του εγχειριδίου χρήσης για να στερεώσετε τη βάση στον τοίχο με τουλάχιστον τέσσερις βίδες διαμέτρου 8 mm. Ο τοίχος πρέπει να αντέχει τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης.

Ποια καλώδια χρειάζονται για τη σύνδεση της τηλεόρασης;

Συνδέστε τα καλώδια πριν εγκαταστήσετε την τηλεόραση στον τοίχο. Χρησιμοποιήστε καλώδια HDMI, ένα καλώδιο τροφοδοσίας και ενδεχομένως ένα καλώδιο Ethernet ή μια κεραία. Ακολουθήστε τον παρεχόμενο Οδηγό αναφοράς.

Μπορεί η τηλεόραση να εγκατασταθεί μόνη της;

Όχι, συνιστάται να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους εγκαταστάτες της Sony. Για λόγους ασφαλείας, τουλάχιστον δύο άτομα (τρία για μοντέλα 75 ιντσών ή μεγαλύτερα) πρέπει να σηκώσουν και να εγκαταστήσουν την τηλεόραση.

Πώς να καθαρίσετε την οθόνη και το περίβλημα;

Χρησιμοποιήστε ένα μαλακό, στεγνό πανί για να σκουπίσετε την οθόνη και το περίβλημα. Μη χρησιμοποιείτε ποτέ χημικά προϊόντα, οινόπνευμα ή λειαντικά καθαριστικά. Για επίμονους λεκέδες, βρέξτε ελαφρά το πανί με νερό.

Ποιες είναι οι αναλύσεις και οι τεχνολογίες HDR που υποστηρίζονται;

Η τηλεόραση υποστηρίζει ανάλυση 4K Ultra HD (3840 x 2160) και τις τεχνολογίες HDR10, HLG και Dolby Vision για βέλτιστη ποιότητα εικόνας.

Διαθέτει η τηλεόραση φωνητικό τηλεχειριστήριο;

Ναι, το τηλεχειριστήριο περιλαμβάνει μικρόφωνο για φωνητικές εντολές μέσω του βοηθού Google. Η τηλεόραση λειτουργεί με Android TV και ενσωματωμένο Google Assistant.

Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται;

Ποτέ μην αφαιρείτε τις βίδες μετά την εγκατάσταση, μην κουνάτε την τηλεόραση, μην ακουμπάτε πάνω της και μην εγκαθιστάτε άλλες συσκευές στη βάση τοίχου. Αποφύγετε την έκθεση σε νερό και ρεύματα αέρα.

Πού μπορείτε να βρείτε ανταλλακτικά και πληροφορίες επισκευής;

Τα ανταλλακτικά είναι διαθέσιμα από τους εξουσιοδοτημένους αντιπροσώπους της Sony. Ο δείκτης επισκευασιμότητας είναι 7,0/10. Συμβουλευτείτε τον επίσημο ιστότοπο της Sony για εγχειρίδια και εξουσιοδοτημένα κέντρα σέρβις.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bravia KD75XG8505 SONY

Πληροφορίες εγκατάστασης για τη χρήση της επιτοίχιας βάσης της Sony (SU-WL450)

Υποστηριζόμενα μοντέλα: KD-85XG85□□ / 75XG87□□ / 75XG85□□ / 65XG87□□ / 65XG85□□ / 55XG87□□ / 55XG85□□*

* Στην πραγματική ονομασία των ποντέων, το "□" υποδεικνύει τους αριθμούς/χαρακτήρες του συγκεκριμένου ποντέα.

Προς τους πελάτες

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και καλούς τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιορίσετε την αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Τα αφιάλεια και ουτών εγκαταστάσεων, ακολουθείτε τις οδηγίες και τις διαδικασίες της Επιθεώρησης βάσεως, των οδηγών εγκαταστάσεων της τηλεόρασης και τις οδηγίες αυτού του εγχειριδίου.

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Αναθέστε την εγκατάσταση του προϊόντος σε αντιπροσώπους ή εξουσιοδοτημένους τεχνικούς της Sony και προσέξτε ιδιαίτερα την ασφάλεια κατά τη διάρκεια της εγκατάστασης. Η Sony δεν φέρει ευθύνη για τυχόν ζημιές ή τραυματισμούς που προκλήθηκαν από κακό χειρισμό ή λανθασμένη εγκατάσταση ή εγκατάσταση προϊόντος άλλου από το καθορισμένο. Δεν υπερισχύουν τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Η εγκατάσταση αυτού του προϊόντος απαιτεί επαρκή τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε τις εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον πελάτη.

Το παρόν εγχειρίδιο οδηγιών προορίζεται να αποτελέσει το μοναδικό εγχειρίδιο του προϊόντος, καθώς και οι σχετικές προφυλάξεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Διαβάστε προσεκτικά το εγχειρίδιο πριν χρησιμοποιήσετε το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθεί σοβαρός τραυματισμός λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή άλλων τύπων του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι λαμβάνετε προφυλάξεις ασφαλείας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η επιτοίχια βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Για τις τηλεοράσεις, ανατρέξτε στον οδηγό αναφοράς που συνοδεύει το προϊόν πριν χρησιμοποιήσετε τη βάση επιτοίχιας στήριξης.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν τηρηθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή άλλων τύπων του προϊόντος.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε τα παιδιά μακριά κατά τη διάρκεια της εγκατάστασης.

Εάν η επιτοίχια βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκύψουν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση γίνεται από εξουσιοδοτημένους τεχνικούς.

Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, θανάτους ή καταστροφές. Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την επιτοίχια βάση είναι ασταθής, ανομοιόμορφος ή δεν είναι κάθετος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να αντέχει βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης. (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασης για σχετικές πληροφορίες σχετικά με το βάρος της.) Εάν η επιτοίχια βάση δεν στηρίζεται σταθερά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

Αναθέστε την εγκατάσταση ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθούν σοβαροί τραυματισμοί ή υλικές ζημιές. Φροντίστε η μεταφορά ή η αφαίρεση της τηλεόρασης να πραγματοποιείται από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

Μην αφαιρείτε βίδες κατά την τοποθέτηση της τηλεόρασης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τραυματίσετε τα εμπρός μέρη της επιτοίχιας βάσης.

Ειδικότερα, ενδέχεται να προκληθεί τραυματισμός της επιτοίχιας βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τοποθετείτε συσκευές διαφορετικές από τις καθοριζόμενες.

Αυτή η επιτοίχια βάση έχει σχεδιαστεί για χρήση μόνο με το καθοριζόμενο προϊόν. Εάν τοποθετήσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί τραυματισμός ή υλική ζημιά.

Μην τοποθετείτε στην επιτοίχια βάση άλλα αντικείμενα εκτός από την τηλεόραση. Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.

Σε διαφορετικές συνθήκες, ενδέχεται να προκληθεί τραυματισμός ή υλική ζημιά.

Μην στηρίζεστε και μην κρεμιέστε από την τηλεόραση.

Μην στηρίζεστε και μην κρεμιέστε από την τηλεόραση, καθώς ενδέχεται να προκληθεί τραυματισμός με συνέπεια σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

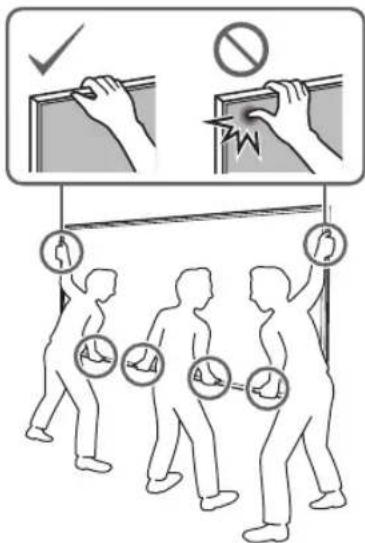

Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης.

Μην ασκείτε υπερβολική δύναμη στην επάνω επιφάνεια της τηλεόρασης. Σε διαφορετικές συνθήκες, ενδέχεται να προκληθεί τραυματισμός ή υλική ζημιά.

ΠΡΟΦΥΛΑΞΕΙΣ

Εάν η τηλεόραση παραμείνει συνδεδεμένη στην επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου κάτω ή επάνω από την τηλεόραση ενδέχεται να αποχρωματιστεί ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου. Εάν η επιτοίχια βάση αφαιρεθεί αφού εγκατασταθεί στον τοίχο, οι τρύπες παραμένουν. Μην χρησιμοποιείτε την επιτοίχια βάση σε ημι-υπαίθριο ή υπαίθριο χώρο.

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΠΙΤΟΙΧΙΑΣ ΒΑΣΗΣ

Προορισμένο για τους αντιπροσώπους της Sony

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι ακόλουθες οδηγίες αφορούν μόνο τον αντιπρόσωπο της Sony. Διαβάστε τις προφυλάξεις ασφαλείας που περιγράφονται παρακάτω και τηρήστε τα μέτρα ασφαλείας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι προεξοχές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολώνες, όπου οι γωνίες ή οι προεξοχές της τηλεόρασης προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή προεξοχή της τηλεόρασης ή σε αυτά που προεξέχουν από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από οικιακές συσκευές.

Εάν η τηλεόραση παραμένει εκτεθειμένη σε διαρροή νερού ή ροή αέρα από οικιακές συσκευές για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, να εκπληρωθούν οι λειτουργίες της τηλεόρασης.

Εγκαταστήστε την επιτοίχια βάση σε τοίχο, ακολουθώντας τις οδηγίες που προηγούνται στο παρόν εγχειρίδιο οδηγιών.

Επειδή η επιτοίχια βάση είναι βαριά, ενδέχεται να προκληθεί πτώση της επιτοίχιας βάσης με συνέπεια τραυματισμού ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλες βίδες ανάλογα με τα υλικά κατασκευής του τοίχου και εγκαταστήστε τη μονάδα με ασφάλεια χρησιμοποιώντας τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm (ή ισοδύναμες).

Χρησιμοποιήστε τις βίδες που προέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που προέχονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμού ή υλικών ζημιών στην τηλεόραση.

Σφίξτε τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Επειδή η επιτοίχια βάση είναι βαριά, εάν χαλαρώσει κάποια από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμού ή υλικών ζημιών στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμού ή υλικών ζημιών στην τηλεόραση.

Μην υποβάλλετε την τηλεόραση σε κραδασμούς κατά την τοποθέτησή της.

Σε διαφορετική περίπτωση, ενδέχεται να προκύψουν κοινά προβλήματα στη λειτουργία. Επίσης, υπάρχει πιθανότητα τραυματισμού.

Το θεμέλιο του τοίχου είναι κατακόρυφο προς το δάπεδο και επίπεδο.

Σε διαφορετικών περιπτώσεων, ενδέχεται να προκύψει τόσο της τάφρου όσο και η συνέχεια τραύματος.

Αφού το θέτεις έτσι, οπωσδήποτε απλοποιεί κατά πολύ τα καλώδια.

Εάν απουσιάζει ένα περιεχόμενο ή είναι περιττό, ο καταναλωτής ενδέχεται να προκαλέσει προβλήματα ή βλάβη στην τηλεόραση.

Ανοίγετε την αντλία πιέζοντας το καλώδιο και το τροφοδοτικό και το καλώδιο σύνδεσης.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης συνδέεται αναίρεα στην οικεία κατατοχή ή έχει υποβληθεί σε λογική αντοχή ή πίεση, υπάρχει κίνδυνος θέασης των εσωτερικών αγωγών των καλωδίων με επακόλουθη διακοπή του ηλεκτρικού ρεύματος. Αυτό ενδέχεται να προκαλέσει πραγματική ηλεκτροπληξία.

Οι βίδες δεν απαιτούνται για τη στερέωση της επιτοιχίας βάσης στον τοίχο και παρέχονται.

Κατά την τοποθέτηση της Επιτοίχιας βάσης, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής και την δομή του τοίχου.

Περιεχόμενα

Προετοιμασία για τοποθέτηση. 6

Έλεγχος των εξαρτημάτων 6

Καθορισμός της θέσης τοποθέτησης 7

Εγκατάσταση της βάσης στον τοίχο. 9

Προετοιμασία για την τοποθέτηση της τηλεόρασης 10

KD-85/75XG85□□, KD-75XG87□□ 10

KD-65/55XG87□□, KD-65/55XG85□□ 12

Τοποθέτηση της τηλεόρασης στον τοίχο.....14

KD-85/75XG85□□, KD-75XG87□□ 14

KD-65/55XG87□□, KD-65/55XG85□□ 16

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης. 19

Αλλα πληροφορίες. 19

Τεχνικά χαρακτηριστικά. 19

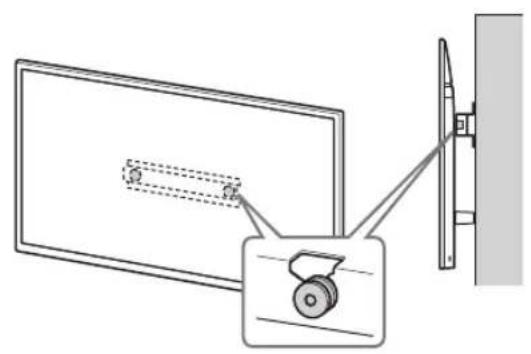

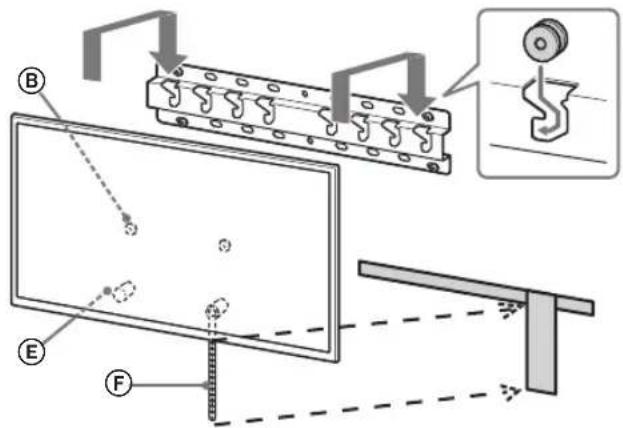

Τοποθέτηση της τηλεόρασης στον τοίχο

Η δέλτα καλωδίων και η πλακέτα πρέπει να τοποθετηθούν με προσοχή. Χρησιμοποιήστε την επιλογή βάσης SU-WL450, για να εγκαταστήσετε την πλακέτα στον τοίχο.

Σημείωση

Αποθηκεύστε τις βίδες που αφαιρέσατε σε ένα ασφαλές μέρος και φυλάξτε τις μακριά από παιδιά.

παρέχονται με το μοντέλο SU-WL450

Είναι το ότι περιλαμβάνονται τα δαρπντήματα.

A Bαση (20) (1) B Tροχαλία (2)
◎ PSW 6x20 (4)◎ PSW 4x20 με δακτύλιο (2)
ΕΔιαχωριστικό (20) (2)	Ε Μάντας (1)
◎ Δακτύλιος (20) (M4) (2)	Η PSW 4x20 (2)
◎ Προσαρμογέας βάσης (2)	Η PSW 4x10 (8)
◎ KΔιαχωριστικό (60) (2)	Τ PSW 6x50 (2)
◎ Δακτύλιος (M4) (2)	Τ Μ PSW 4x50 (2)

Καθορισμός της θέσης τοποθέτησης

1. Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης.

Συμβουλευτείτε τον παρακάτω πίνακα για την εγκατάσταση της τηλεόρασης στον τοίχο.

Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας για πληροφορίες σχετικά με το βάρος της.

Övouma μοντέλου	Διαστάσεις Θέθόνης		Διάσταση κέντρου oθόνης	Mύκος γία την τοποθέτηση
	a	b	c	d	e
					Τυπική τοποθέτηση τοποθέτηση
KD-85XG85□□	1.909	1.097	251	803	142
KD-75XG87□□	1.673	963	107	595	116
KD-75XG85□□
KD-65XG87□□	1.450	836	99	523	115
KD-65XG85□□
KD-55XG87□□	1.231	713	106	468	115
KD-55XG85□□

Πληροφορίες

• Οι τιμές του πίνακα ενδέχεται να διαφέρουν ανάλογα με την εγκατάσταση.
• Όταν η τηλεόραση είναι αγκιστρωμένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης έρχεται ελαφρώς μπροστά.

Φροντίστε ώστε να υπάρχει επαρκής απόσταση μεταξύ της τηλεόρασης και της οροφής και των τοίχων που προεξέχουν, όπως φαίνεται στο παρακάτω διάγραμμα.

Μονάδα: mm

Για να εξασφαλίσετε την κατάλληλη ελεύθερη ροή αέρα και να αποφευχθεί η συσσώρευση ακαθαρσιών:

Μην τοποθετείτε την τηλεόραση σε οριζόντια θέση, μην την εγκαθιστάτε ανεστραμμένη ή στο πλάι. Μην τοποθετείτε την τηλεόραση πάνω σε σέρβις, χαλιά, κρεβάτια ή έπιπλα. Μην καλύπτετε την τηλεόραση με υφάσματα ή αντικείμενα όπως έπιπλα. Μην εγκαθιστάτε την τηλεόραση όπως φαίνεται παρακάτω.

Εξασφαλίστε την κυκλοφορία του αέρα.

Προσοχή

Εάν θέλετε να περάσετε τα καλώδια μέσα από τον τοίχο, ανοίξτε μια οπή στον τοίχο για να περάσετε τα καλώδια πριν ξεκινήσετε την τοποθέτηση. Για να αποφύγετε την άσκηση πίεσης στα καλώδια, προετοιμάστε μια οπή στον τοίχο σε σημείο εκτός της περιφέρειας της βάσης (20) Α, των βραχιόνων βάσης ① και του διαχωριστικού (20) Ε, του διαχωριστικού (60) Κ.

2. Επιλέξτε τη μέθοδο επιτοίχιας τοποθέτησης. Μπορείτε να επιλέξετε την απόσταση μεταξύ της πίσω πλευράς της τηλεόρασης και του τοίχου σύμφωνα με τα παρακάτω στοιχεία.

2-α Τύπος τοποθέτησης

2-β Λεπτή τοποθέτηση

Ανατρέξτε στον πίνακα του βήματος 1.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν επιλέξετε τη μέθοδο 2-β, θα περιοριστεί η πρόβαση στους πίσω ακροδέκτες.

3 Ανατρέξτε στον παρακάτω πίνακα για πληροφορίες σχετικά με τη θέση τοποθέτησης του προσαρμογέα βάσης. Αν επιλέξετε τη μέθοδο 2-β, παραλείψτε αυτό το βήμα.

Övopα μοντέλου θέση ἀγκιστρου
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Αν επιλέξετε τη μέθοδο 2-α, τοποθετήστε τον προσαρμογέα βάσης στη βάση (20) Α χρησιμοποιώντας τη βίδα (PSW 4x10).

4 Καθορίστε τις θέσεις βιδών για την εγκατάσταση της βάσης (20) Α.

Συμβουλευτείτε τα τεχνικά χαρακτηριστικά στη σελίδα 19.

Αν επιλέξετε τη μέθοδο 2-α, χρησιμοποιήστε τις θέσεις για τις οπές του προσαρμογέα βάσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο τοίχος στον οποίο θα αναρτηθεί η τηλεόραση θα πρέπει να αντέχει βάρος τουλάχιστον τεσσάρων φορές το βάρος της τηλεόρασης (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.).

Βεβαιωθείτε ότι ο τοίχος στον οποίο θα τοποθετηθεί η τηλεόραση είναι αρκετά ανθεκτικός. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο.

Εγκατάσταση της βάσης στον τοίχο

Χρησιμοποιήστε τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm ή ανάλογες (αν προβλέπονται).

Τοποθετήστε τη βάση στήριξης τοίχου (20) στη βάση (20) (βλέπε εικόνα 2-α).

• Εγκαταστήστε τη βάση (20) στον τοίχο οριζόντια.

Προετοιμασία για την τοποθέτηση της τηλεόρασης

Ανατρέξτε στον Οδηγό Εγκατάστασης για την Εγκατάσταση της Βάσης.

KD-85/75XG85□□，KD-75XG87□□

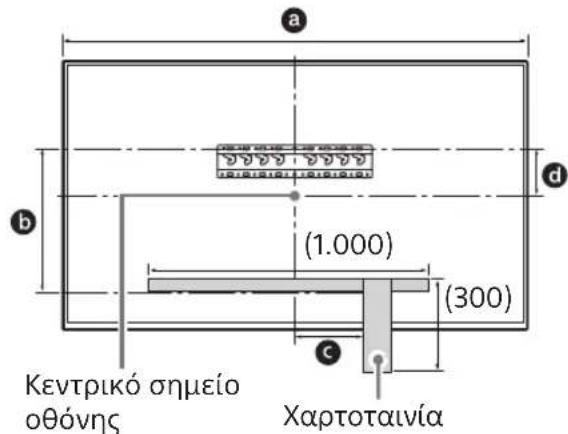

1 Σημαδέψτε τη θέση εγκατάστασης στον τοίχο.

Χρησιμοποιήστε το παρόν έντυπο, εάν (δεν πρόκειται) για να συμπεριλάβετε τη θέση της τηλεόρασης στο στήθος ή στον προβολέα βάσης. Ανατρέξτε στον ακόλουθο πίνακα.

Μονάδα: mm

Ονομα μοντέλου	Μήκος για σημάδεμα	Διάσταση κέντρου οθόνης
	a b c d
KD-85XG85□□	1.909 683 200 251
KD-75XG87□□	1.673 468 200 107
KD-75XG85□□

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

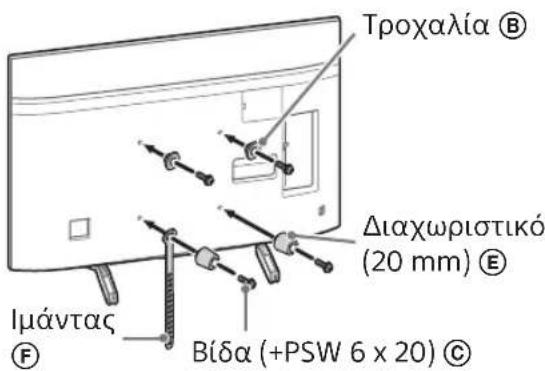

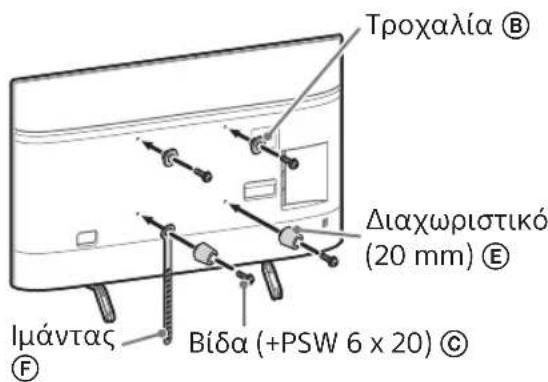

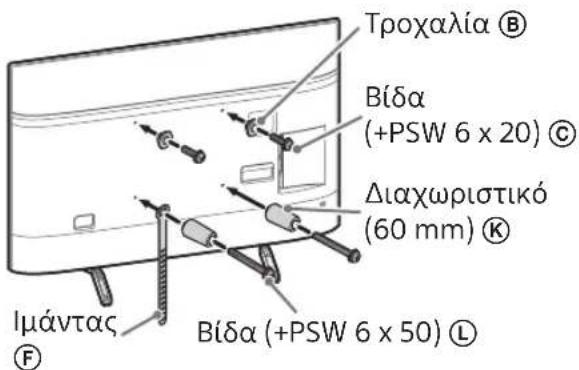

3 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Πείροι

-Στερεώστε σταθερά τα εξαρτήματα προσάρτησης με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή περίπου στα 1,5 N·m {15 kgf·cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιείτε όσο και αυτά που δεν χρησιμοποιείτε σε ασφαλές μέρος για μελλοντική χρήση. Διαβάστε το προϊόν εγχειρίδιο για μελλοντική χρήση.

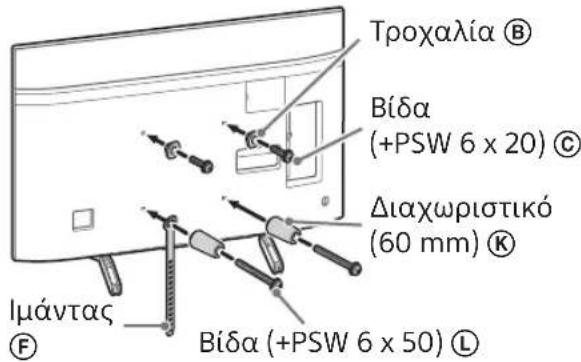

Τυπική τοποθέτηση (2-α)

Δεντ τοποθέτηση (2-β)

Σημείωση

• Δεν μπορείτε να χρησιμοποιήσετε ορισμένους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, αν χρησιμοποιείτε αυτό το στυλ τοποθέτησης.

4 Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση.

Σύμφωνα με την καλωδίωση που αναφέρεται στον τοίχο. Δεν πρέπει να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση. Ανατρέξτε στον Οδηγό αναφοράς που περιλαμβάνεται με την τηλεόραση.

Σημείωση

- Αφαιρέστε την προστατευτική ταινία από τους τοίχους σύμφωνα με τις οδηγίες του τεχνικού. - Δέστε μαζί τα καλώδια σύνδεσης για να μην τα πατήσετε πριν από την επιτοίχια τοποθέτηση.

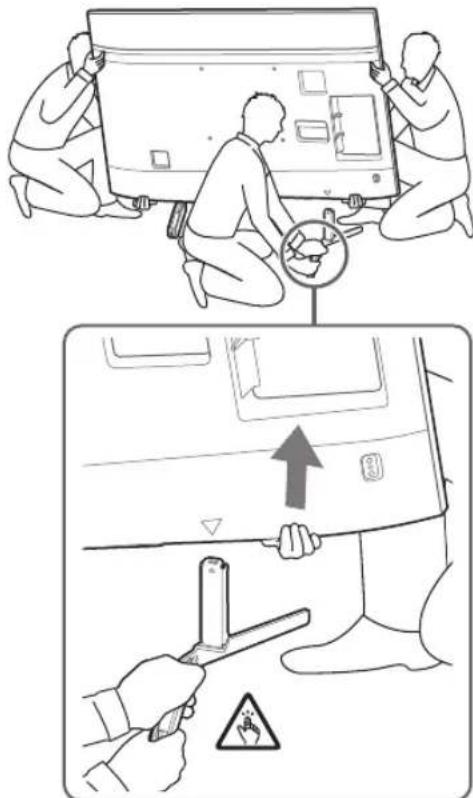

5 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρέστε μια-μια τις βίδες της βάσης και ειδοποιήστε το προσωπικό ασφαλείας. Κρατήστε σταθερά και με ασφάλεια τη βάση ειδοποιήστε το προσωπικό ασφαλείας και με τα δύο χέρια ενώ κάποιοι άλλοι να συνεχίσουν την εργασία.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η αφαίρεση της βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση μπορεί να προκαλέσει πτώση της τηλεόρασης και, κατά συνέπεια, τραυματισμό ή ζημιά στην τηλεόραση. - Προσέξτε κατά το χειρισμό της βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκλησης τραυματισμού στην τηλεόραση. Προσέξτε όταν σηκώνετε την τηλεόραση, καθώς έχει αφαιρεθεί η βάση επιτραπέζιας τοποθέτησης, ώστε να μην πέσει και να προκληθούν τραυματισμοί. - Προσέξτε όταν αφαιρείτε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου τοποθετείται η τηλεόραση.

KD-65/55XG87□□

KD-65/55XG85□

1 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

2 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Σημείωση

- Τενερώστε τα εξαρτήματα προσάρτησης με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στα 1,5 N·m {15 kgf·cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιήσατε όσο και αυτά που δεν χρησιμοποιήσατε σε ασφαλές μέρος για μελλοντική χρήση. Δείτε το εγχειρίδιο για μελλοντική χρήση.

Τυπική τοποθέτηση (2-α)

Λεπτομερής τοποθέτηση (2-β)

Σημείωση

• Δεν μπορείτε να χρησιμοποιήσετε ορισμένους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, αν χρησιμοποιείτε αυτό το στυλ τοποθέτησης.

3 Συνδέστε τα αντηλιακά στην τηλεόραση.

Χρησιμοποιήστε τα καλώδια για να συνδέσετε την τηλεόραση στον τοίχο. Δεν χρειάζεται να συνδέσετε τα καλώδια εάν έχει τοποθετηθεί η τηλεόραση.

Ανατρέξετε στον οδηγό αναφοράς που περιέχεται στην τηλεόραση.

Σημείωση

- Αναθέτε τη δήλωση των καλωδίων στον τοίχο εξουσιοδοτημένο τεχνικό. - Δέστε τα καλώδια συνδέοντας για να μην τα πιάνετε από την εύκολη τοποθέτηση.

4 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρέστε μια-μια τις βίδες της βάσης επιφάνειας τοποθέτησης κρατώντας σταθερά και με ασφάλεια τη βάση επιφάνειας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι αναλαμβάνουν τη λειτουργία.

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η αφαίρεση της βάσης επιφάνειας τοποθέτησης απαιτεί τρία ή περισσότερα άτομα. Πρέπει να μην ασκήσετε τη δύναμη κατά την αφαίρεση της βάσης επιφάνειας, τοποθετώντας την το τηλέφωνο όπως μπορεί να προκληθεί τραυματισμός στο τηλέφωνο και, κατά συνέπεια, πτώση στην τηλέφωνο. Προσέξτε κατά το χειρισμό της βάσης επιφάνειας τοποθέτησης για την αποφυγή πρόκλησης ζημιάς στην τηλέφωνο. Προσέξτε όταν σηκώνετε την τηλέφωνο κλάση, επειδή έχει αφαιρεθεί η βάση επιφάνειας τοποθέτησης, η βάση μπορεί να πέσει και να προκληθεί τραυματισμός. Προσέξτε όταν αφαιρείτε τη βάση επιφάνειας τοποθέτησης από το τηλέφωνο ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου τοποθετείται η τηλέφωνο.

Τοποθέτηση της τηλεόρασης στον τοίχο

KD-85/75XG85□□, KD-75XG87□□

1 Σηκώστε την τηλεόραση.

Θα ανάλογα με τους τροχούς ή τη βάση ή τον προσαρμογέα βάσης, συμβουλευτείτε τον πίνακα του βήματος 3 στην ενότητα "Καθαρισμός της θέσης τοποθέτησης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση προσαρμογέα βάσης όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την τηλεόραση ίσια και με τα δύο χέρια και βεβαιωθείτε ότι οι αυλακώσεις F και το κάτω μέρος της τηλεόρασης ευθυγραμμίζονται με τη χαρτοταινία. Η τηλεόραση πρέπει να μεταφερθεί από τρία άτομα το πολύ που βρίσκεται μπροστά από την τηλεόραση καθώς οδηγεί τους υπόλοιπους για να αποσαρμόσει τη θέση.

• Σημείωση: Προσοχή όταν εγκαθιστάτε την τηλεόραση στον τοίχο, ελέγξτε το σημείο που στηρίζει την τηλεόραση από κάτω, καθώς η τηλεόραση ενδέχεται να πέσει προκαλώντας σοβαρό τραυματισμό ή ακόμα και θάνατο.

2 Εγκαταστήστε την τηλεόραση στη βάση ή στον προσαρμογέα βάσης.

Ολισθήστε προς τα κάτω την τηλεόραση και αφαιρέστε τους τροχούς 8 που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης στη βάση ή στον προσαρμογέα βάσης, φροντίζοντας να επιβεβαιώσετε το κλείσιμο των οπών. Αφού τοποθετήσετε την τηλεόραση στον τοίχο, βεβαιωθείτε ότι οι τροχοί έχουν ασφαλίσει και στη βάση ή στον προσαρμογέα βάσης. - Αφήστε αργά και τα δύο χέρια ώστε να βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

Αποθηκεύστε την πληροφορία στον τοίχο, πατήστε την χαρτοταινία, κ.π. στον τοίχο.

2-α

2-β

GR

Βεβαιωθείτε ότι η τηλεόραση είναι τοποθετημένη από δύο ή περισσότερα άτομα (ή ένα ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

3 Αποτρέψτε την πτώση του κάτω άκρου της τηλεόρασης.

• Τεντώστε τον ιμάντα F και συνδέστε τον στο τοίχο σταθερά.

Χρησιμοποιήστε μια βίδα διαμέτρου 5mm ή ανάλογα (αν χρειάζεται).

Σημείωση

Δοκιμάστε να τραβήξετε το κάτω μέρος της τηλεόρασης ελαφρώς προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα εμπρός. Αν παρατηρήσετε ότι κινείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδεθεί ξανά στον ιμάντα F σταθερά.

KD-65/55XG87□□，KD-65/55XG85□□

1 Σηκώστε την τηλεόραση.

Την τοποθετήστε ανάμεσα στις τροχαλίες στη βάση ή στον προαιρετικό βάση, συμβουλευτείτε τον πίνακα του βάθους 3 στην ενότητα "Καθόρισμός της θέσης τοποθέτησης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση του προαιρετικού βάση όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την τηλεόραση γερά και με τα δύο χέρια.

2 Εγκαταστήστε την τηλεόραση στη βάση στον προαιρετικό βάση.

Οδηγήστε προς τα κάτω και τα δύο χέρια για να βεβαιωθείτε ότι η τηλεόραση δεν πέφτει. Αφού τοποθετήσετε τη τηλεόραση στο τοίχο ή στον προαιρετικό βάση, βεβαιωθείτε ότι οι βίδες έχουν ασφαλιστεί στη βάση ή στον προαιρετικό βάση. - Αφήστε αργά και τα δύο χέρια για να βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

2-α

2-b

↓

↓

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η τηλεόραση είναι τοποθετημένη σε αρκετά περισσότερα σημεία (τρία ή περισσότερα σημεία για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

3 Αποτρέψτε τη μετατόπιση του κάτω μέρους της τηλεόρασης.

• Τεντώστε τον ιμάντα F και συνδέστε τον στο τοίχο σταθερά.

Χρησιμοποιήστε μια βίδα διαμέτρου 5 mm ή οβάλ (δεν παρέχεται).

Σημείωση

• Δοκιμάστε να τραβήξετε το κάτω μέρος της τηλεόρασης ελαφρώς προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα εμπρός. Αν παρατηρήσετε ότι κείται, τότε δεν έχει στερεωθεί καλά και πρέπει να συνδεθεί ξανά ο ιμάντας F.

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

Οι βίδες έχουν σφιχτεί σωστά στη βάση ή στον προσαρμογέα. Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί. - Ο ιμάντας (F) είναι σφιχτός και δεν έχει χαλαρώσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λάθος τοποθέτηση του καλωδίου τροφοδοσίας κλπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφαλείας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Όλες οι πληροφορίες

Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φροντίστε δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες) να κρατούν την τηλεόραση κατά την αφαίρεσή της.

Τεχνικά χαρακτηριστικά

Διαστάσεις: (Περίπου) [mm]

h1:20 (περίπτωση 2-b) h2:60 (περίπτωση 2-a)

Βάρος (μόνο για τη βάση): (Περίπου) [kg] 0,8

Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
