BRUKSANVISNING Bravia KD75XG8505 SONY

Forsiktighetsatgärder

Forbered installationen av TV:n 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

Montera TV:n pa vagen. 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Forbered installationen av TV:n

Se startguiden for installation av stativet.

KD-85/75XG85□□，KD-75XG87□□

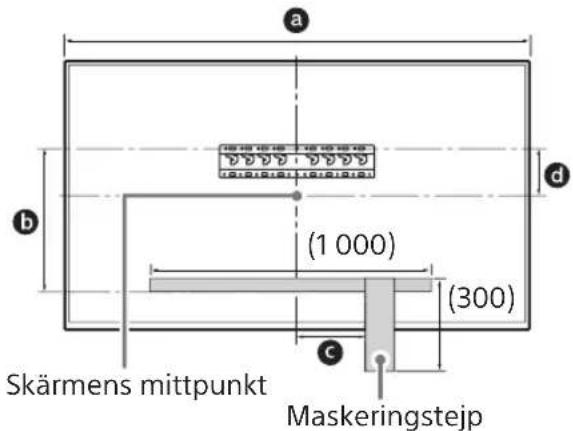

1 Markera installationsplatsen pa vagggen.

• Använd maskeringstejp etc. (medfoljerej) for att markera TV: ns lage nara baseller basadaptern. Se foljande tabell.

Enhet: mm
Modellnamn	Längd für varje markering		Avständ till skärmens mittpunkt
	a	b	c
KD-85XG85☐☐	1909	683	200 251
KD-75XG87☐☐	1673	468	200 107
KD-75XG85☐☐

Til Sony-forhandlere og installmenter

Nar 2-b vaelges, begraenses adgangen til stikket bagpa.

3 Se tabellen nedenfor vedrørende placering af baseadapterens fitting. Ved valg af 2-b springs dette trin over.

Modelnavn Krogplacering
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

2 Fjern skruerne fra bagsiden af TV'et.

1 Fjern skruerne fra bagsiden af TV'et.

• Hold TV'et sikkert med begge hender og sorg for, at baeltet og bunden af TV'et er i overensstemmelse med afdækningstapen.
  Vær tre personer til at bare TV'et, og den person, der er foran TV'et, forer de andre til at justere placeringen.

2 Installer TV'et på basen eller baseadaptereren.

• Sørg for, at der er mindst to personer (tre eller flere personer til TV på 75 tomm er og derover) til at bære TV'et.

3 Sādan forbhindres, at TV'et bund flytter sig.

• Hold TV'et fast med begge haender.

2 Installer TV'et på basen eller baseadaptereren.

• Sørg for, at der er mindst to personer (tre eller flere personer til TV på 75 tomm er og derover) til at bære TV'et.

3 Sādan forbhindres, at TV'et bund flytter sig.

Installsjonsveiledning for bruk med Sony veggmonteringingsbrakett (SU-WL450)

Stottededomeller:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

• I de faktiske modellnavnene, indikerer "□□" tall og/eller bokstaver som gjelder spesielt for haver modell.

Til kunder

Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installereres av Sony-forhandlere eller lisensierte entreprises. Ikke forsok Å installere den selv.

Til Sony-forhandlere og -leverandrer

Legg speielt merke til sikkerheten under installationsjonen, periodisk vedlikehold og ved undersokelse av dette produitet.

Tilstrekkelig ekspertise er nødvendig for Å installere detteproduktet, spesielt for Å fastslå at veggen kan klare TV-ens vekt. Overlat monteringen av detteproduktet til Sony-forhandlere eller lisensierte entreprenører, ogær spesielt oppmerksom på sikkerheten under installationsjon. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installationsjon.

Av sikkerhetsmessige arsaker og for korrekt installasjon m brauksanvisingene for veggmonderingsbraketten, innstillingsveiledningen og retningslinjene i/DDne handboken fols.

Om sikkerheten

Takk for at du kjøpte dette produit.

Til kunder

Tilstrekkelig ekspertise er nadvendig for a montere dette produktet. Overlat installasjonen til Sony-forhandlere eller lisensierte entreprises, og vær spesielt oppemerksom pa sikkerheten under installasjonen. Sony er ikke ansvarlige for skader eller personskader som oppstår som føge av feil handtering eller installasjon, eller installasjon av anenet enn det speisifiserte produktet. Dine forbrukerrettigheter (hvis noen) pavirkesDIC

Til Sony-forhandlere

Tilstrekkelig ekspertise er nodvendig for a montere dette produktet. Les noye gennom donne bruksanvisingen for a gjore installasjonen pa en trygg mate. Sony er ici ansvarlige for skader aller personskader som oppstar som folge av feil handtering ell installationj. Gi dette handboken til kunden etter installationj.

Denne bruksanvisingen viser korrekt handtering av produit og viktige forholdsrregler som er nadvendige for a forhindre uhell. Sorg for at du leser noye gjennom donne handboken og bruker produit pa riktig mate. Ha donne handboken tilgengelig for fremtidig reference.

Sonysprodukter er utviklet med fokus pa sikkerheten. Hvisproduktne brukes feil, kan det derimot folge til alvorlig personskade pa grunn av brann, elektrisk stot, produitet velter eller faler ned. Overhold forholdsreglene for sikkerhet for aforhindre slike uhell.

FORSIKTIG

Spesifiserteprodukter

Denne veggmonteringnsbraketten er utviklet for bruk med de oppgitte TV-productene. For TV-er, se referanseveiledningene til TV-ene for a bekrete at veggmonteringnsbraketten kan brukes.

Til kunder

ADVARSEL

Hvis falgende forholdsergler icke folges, kan alvorlig personskade erler ddsfall oppsta gjennom brann, elektrisk stot ellerprodukter kan falle ned.

Overlat installasjonen til lisensierte entreprises og hold sma barn unna under installasjonen.

Hvis vegmonteringingsbraketten erer TV-en
ikke installeres riktig, kan fologende uhell
oppsta. Sorg for at lisensierte entrepreneurer utforer installasjonen.

TV-en kan falle ned og forarssake en alvorlig personskade som et blamerke ell er et brudd.
- Hvis veggen som
veggmonteringisbraketten installeres på er ustabil, ujevn eller ikke vinkelrett til gulvet, kan enheten falle ned og foråsake personskade eller skade på eiendom.
Veggen skalkte stotte en vekt på minst fire ganger TV-ens vekt.
(Se TV-ens referanseveiledning for vekten til TV-en.)
- Hvis veggmonteringingsbraketten/DD enfallen falle ned og forarsake persorskade ell skade e iendom.

Overlat flying ell deremontering av TV-en til lisensierte entreprisesr.

Hvis en annen person enn lisensierte
entrepreneurer transporterer erler demonterer TV-en, kan den falle ned og forarsake
personskade erller skade pa eiendom. Sorg for at to ellere personer (tre ellere flere
personer for TV-er pa 75 tomer erler mer) baeer erler demonterer TV-en.

Ikke fjern skruer e.l. etter montering av TV-en.

Hvis du gjør dette, kan TV-en falle ned og foråsake perskade eller skade pa eiendom.

Ikke gjør endringer på delene til veggmonderingsbraketten.

Hvis du gjor dette, kan vegmonteringinsbrakten falle ned og forarsake persorskade ell skade pa eienom.

Ikke monter noe annet utstyr enn det spesifiserte produktet.

Denne veggmoneringsbraketten er utviklet for bruk med det speisifiserte produktet. Hvis du monterer annet utstyr enn det som er speisifisert, kan det falle ned elleredelegges, og forarsake personskade eller skade pa eiendom.

Ikke pafør noen annen vekt enn den fra TV-en pa veggmonteringsbraketten. Ikke rist TV-en til venstre/hyre eller opp/ned.

Hvis du gjör dette, kan TV-en falle ned og forársake persökade eller skade pa eiendom.

Ikke len deg på eller heng fra TV-en.

Ikke len deg pa aller heng fra TV-en da den kan falle ned pa deg og forarsake個人skade.

FORSIKTIG

Ikke bruk ekstrem kraft pa oversiden pa TV-en. Hvis du gjør dette, kan TV-en falle ned og forårsake persanskade eller skade pa eiendom.

Forholdsregler

Hvis du braker TV-en montert pa veggmonteringnsbraketten over lang tid, kan veggen bak ell over TV-en bli mistarget ell tapeten kan losne, avhengiq av veggens materiaie.
Hvis vegmonteringsbraketten er fjernet, etter at den er montert på veggen, stär skruehullene ijgen.
- Ikke bruk veggmonteringnsbraketten pa et sted hvor den er utsatt for mekaniske vibrasjoner.

Installere veggmonteringsbraketten

Til Sony-forhandlere

ADVARSEL

Folgende instrukser er bare for
Sony-forhandlere. Les
sikkerhetsforholdsgrelene beskrevet
under og legg spesielt merke til
sikkerheten under installationsjon,
vedlikehold og kontroll av dette
produktet.

Ikke monter
veggmonteringingsbraketten
på veggoverflater hvor
hjørnene eller sidene av
TV-en stikker frem fra
veggoverflaten.

Ikke monter vegmonteringsbraketten pa veggoverflater som en søyle hvor hjørnene erller sidene av TV-en stikker frem fra veggoverflaten. Hvis en person erler en gjenstand treffer det utstikkende hjørnet erller sideren pa TV-en, kan det fare til persorskade erller skade pa eiendom.

Ikke installer TV-en over
eller under et
klimaanlegg.

Hvis TV-en utsettes for vannlekkasjer erlerluftstrom fra et klimaanlegg over lang tid,kan dette forarsake brann,elektrisk stot ellere n feilfunksjon pa TV-en.

Sorg for at du monterer veggmonteringnsbraketten sikkert pa veggen etter anvisingene i donne bruksanvisingen.

Hvis noen av skruene er lose erller falter ut, kan veggmonteringingsbraketten falle ned og forarsake personskade erer skade pa eiendom. Sorg for at du braker riktige skruer etter materialei veggen og installer enheten sikkert med fire erler flere skruer av storrelsen 8 mm diameter (eller tilsvarende).

Sorg for at du bruker de inkluderte skruene og tilkoblingsdelene pa riktig mate etter anvisingene som er gitt i donne braksanvisingen. Dersom du bruker erstattede deler, kan TV-en falle ned og forarsake persorskade ell er skade pa TV-en.

Sorg for at du monterer braketten riktig etter anvisninger forklart i donne bruksanvisingen.

Dersom noen av skruene er lose aller faller ut, kan TV-en falle ned og forarsake personskade aller skade pa TV-en.

Sorg for at du strammer skruene godt til i riktig posisjon.

Vær forsiktig sa TV-en\ ikke utsettes for støt\ under installationsjon.

Hvis TV-en utsettes for stot, kan den falle ned aller odelegges. Dette kan forarsake personskade.

Sorg for at du installerer TV-en pa en vegg som er bade vinkelrett og flat.

Etter riktig installationsjon av TV-en, ma du feste kablene pa riktig mate.

Hvis personer eller gjenstander blir viklet inn i kablene, kan dette fore til personskade aller skade pa TV-en.

Skruene som er
nødvendige forå sikre
veggmonteringsbraketten
til veggen følger ikke
med.

Bruk skruer som passer for veggmaterialiet og strukturen nár du monterer veggonteringsbraketten.

Innhold

Forberede installasjonen 5
Kontrollere delene 5
Bestemme installasjonsstedet 6
Installere sukkenen pa veggen.. 8
Forberede installasjonen av TV-en.9
KD-85/75XG85□□, KD-75XG87□□.9
KD-65/55XG87□□, KD-65/55XG85□□.11
Installere TV-en pa veggen 13 KD-85/75XG85□,KD-75XG87□ 13 KD-65/55XG87□,KD-65/55XG85□ 15
Bekrefte fullforgen av installasjonen 18 Annen informasjon. 18
Spesifikasjoner 18

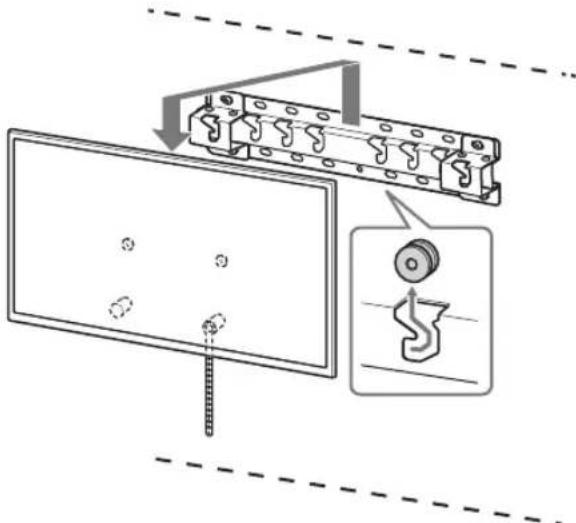

Installere TV-en på veggen

Installajonsfremgangsmåten varierer avhengig av TV-en.
Bruk veggmonteringingsbrakett SU-WL450 til Å installere TV-en på veggen.

Merknad

Sorg for at skruene du har fjernet blir oppbevant pa en trygg plass, utenfor barnsrekkevidde.

Forberedeinstallasjonen

Sorg for a ha TV-ens referanseveiledning og innstillingsveiledningen tilgengelig ffor installasjonen.
Pass pà at du har en Phillips-skrutrekker som passer skruene før monteringen.
Bekreft posisjonen TV-en skal installeres i.
Gjør klare fire erler flere skruer av 8 mm diameter og en skrue pa 5 mm ellertilsvarende (medfogler ici). Velg skruer som passer for materialet i veggen.

Kontrollere delene

Inkludert med SU-WL450

Bekreft at alle deler ffolger med.

A Sokkel (20) (1) B Trinse (2)
◎ PSW 6x20 (4)◎ P$W 4x20 med hylse (2)
E Avstandstykke (20) (2)	F Belte (1)
G Hylse (20) (M4) (2)	H PSW 4x20 (2)
I Sokkeladapter (2)	I PSW 4x10 (8)
K Avstandstykke (60) (2)	L PSW 6x50 (2)
M Hylse (M4) (2) N PSW 4x50 (2)

Bestemme installasjonsstedet

1 Bestemme installasjonsstedet.

Sorg for at veggen har nok plass for TV-en og at den kan stotte en vekt på minst fire ganger TV-ens.

Se folgende tabell om Å installere TV-en på veggen. Se TV-ens referanseveiledning for TV-ens vekt.

Standard montering Tynn montering
Skjermssenterpunkt

Enhet: mm

Modellnavn	Skjermmål		Skjermsen- termål		Lengde for montering
	a	b	c	d	e
					Standard montering	Tynn montering
KD-85XG85☐☐	1909	1097	251	803	142	100
KD-75XG87☐☐ KD-75XG85☐☐	1673	963		107	595	116
KD-65XG87☐☐ KD-65XG85☐☐	1450	836	99	523	115	73
KD-55XG87☐☐ KD-55XG85☐☐	1231		713	106	468	115

Merknad

• Tallene i tabellen kan variere noe avhengig av installasjonen.

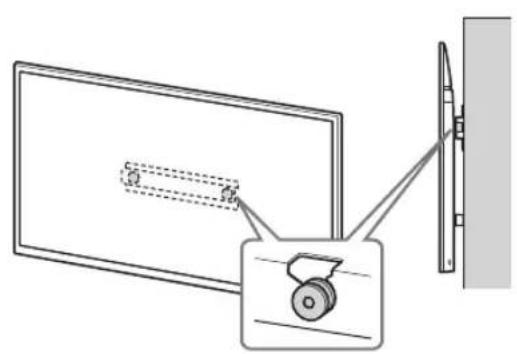

• När TV-en er installiert på veggen, lener øvre side av TV-en noe fremover.

La det vare en passende klarering mellom TV-en og taket og fremspringende deler av veggen som vist under.

Enhet: mm

• Sikre god ventilasjon og forbindre oppsamling av smuss erler stov:

• Ikke legg TV-en flatt, installer den opp ned, baklengs eller sideveis.

• Ikke plasser TV-en pa en hylle, teppe, seng ell er i et skap.
• Ikke dekk til TV-en med en klut, som gardiner, aller med aviser, osv.
  Aldri installer TV-en som vist under.

2 Velg veggmonteringsstil. Avstand fra TV-ens bakside fra veggen kan velges som vist under.

2-a Standard monitoring

2-b Tynn montering

Set tabellen i trinn 1.

ADVARSEL

Nar 2-b er valgt, er tilgang til bakre terminal begrenset.

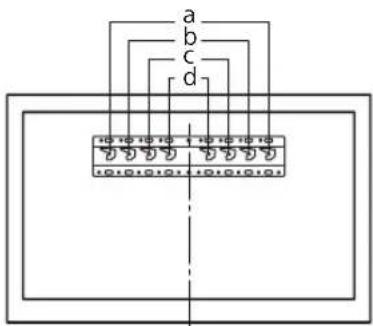

3 Se tabellen under om sted for montering av sukkeladapter. När du velger 2-b, hopper du over dette trinnet.

Modellnavn Krokplassering
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Monter sukkeladapter ① ved à bruke skrue (PSW 4x10) ⑫ pa sukkel (20) ④ nár du velger 2-a.

4 Bestem posisjonene til skruene for a installere sukkelen (20) A.

Se spesifikasjonene pà side 18.

Nar du velger 2-a, kan du bruke hullposisjonene til sukkeladapter ①.

ADVARSEL

Veggen som TV-en skal monteres pa skal kinne stotte en vekt pa minst fire ganger TV-ens (Se TV-ens referanseveiledning for vekten til TV-en.)
Bestem styrken til veggen som TV-en skal monteres pa. Gjor veggen sterkere ved behov.

Installere sukkelen på

veggen

• Bruk fire eller flere skruer av 8 mm diameter eller tilsvarende (medfølger ikke).
• Sett fire skruer inn i hullene pa soskeladapter ① Med sukkel (20) A (kun 2-a).
• Installer Sokkelen (20) @ horisontalt pa veggen.

Forberede installasjonen av TV-en

Se innstillingsveiledningen for installasjon av stativet.

KD-85/75XG85□□，KD-75XG87□□

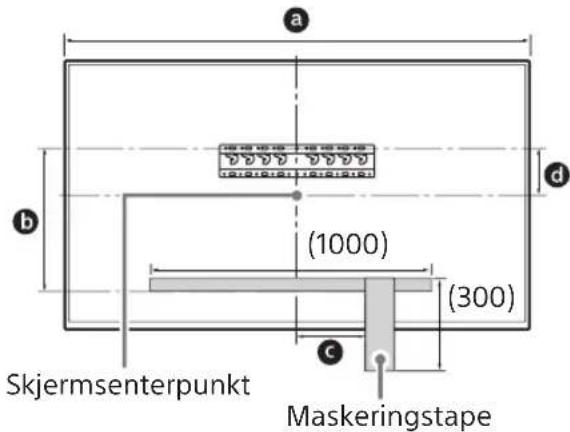

1 Marker installasjonsstedet pa veggen.

• Bruk maskeringtape osv. (medfolger化进程) for a merke plasseringen av TV-en i nærhen av sukkenen ell soskeladapteren. Se folgende tabell.

Enhet: mm
Modellnavn	Lengde for markingering		Skjermsen- termål
	a	b	c
KD-85XG85☐☐	1909	683	200 251
KD-75XG87☐☐ KD-75XG85☐☐	1673	468	200 107

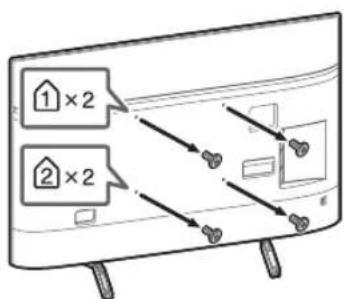

2 Fjern skruene fra baksiden av TV-en.

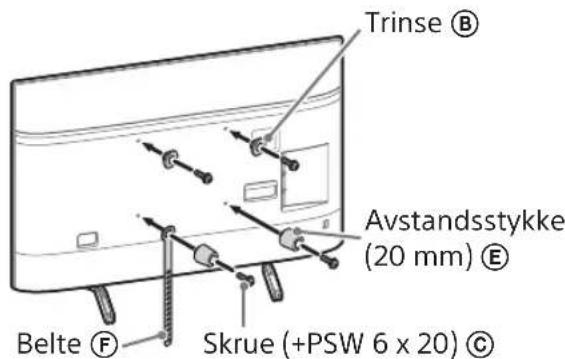

3 Fest tilkoblingsdelene for veggmoneringsbraketten. Kontroller tilkoblingsdelene ved a henvise til "Inkludert med SU-WL450" under "Kontrolere delene" på side 5.

Merknad

Fest tlikoblingsdelene sikkert med skruer.
Nar du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}.
- Sorg for at de brukte aller ubrakte delene blir oppbevart pa en trygg plass for framtidig bruk. Ta vare pa donne handboken for senere.

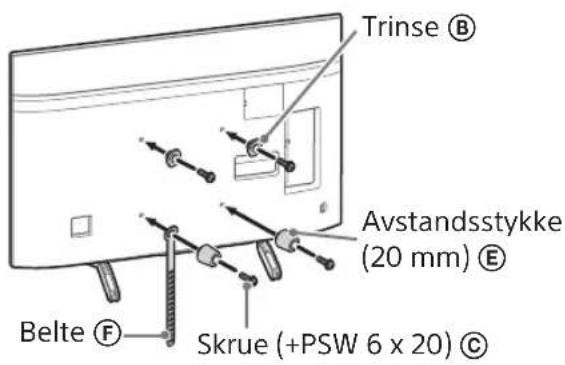

Standard montering (2-a)

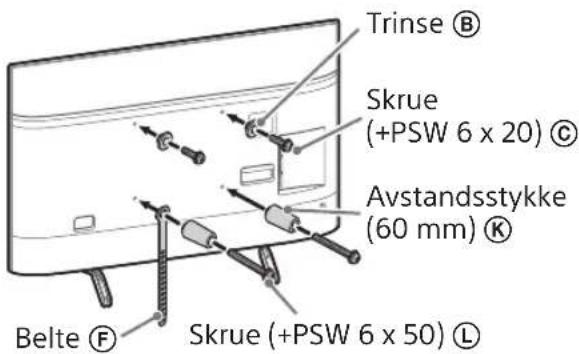

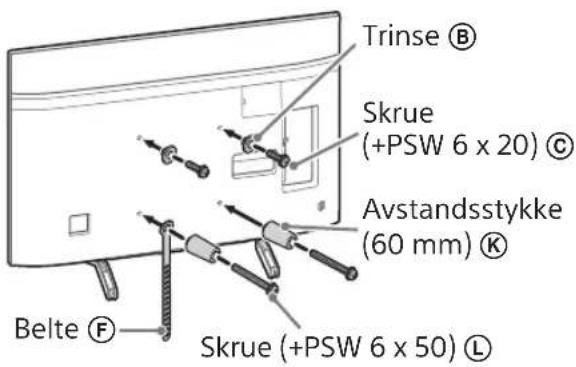

Tynn montering (2-b)

Merknad

• Noen av terminalene pa baksiden av TV-en kan ikke brukes närdeenonne monteringsstilen benytttes.

4Koble de(n) nodvendige kabelen(e) til TV-en.

5 Demonter bordstativet fra TV-en.

Fjern den ene sider av bordstativet om gangen. Hold bordstativet godt fast med begge hender mens den andre personen Ifofter opp TV-en.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

Gjenta det forrige trinnet og fjern den andre sider av bordstativet.

Merknad

• Tre eller flere personer er nødvendig for a lõsne bordstativet.
  Vær forsiktig sa du ikke bruker for mye kraft nár bordstativet losnes fra TV-en, da dette kan medfore at TV-en faller ned og ogsa medfore persorskader eller fysiske skader pa TV-en.
  Vær forsiktig ved handtering av bordstativet for a hindre skader pa TV-en.
  Vær forsiktig nar TV-en Ioftes, da bordstativet er Iosnet, bordstativet kan vippe over og medfrole personskader.
  Vær forsiktig nar bordstativet fjernes fra TV-en for a hindre at det faller ned og skader overflaten pa TV-en som det er festet til.

1 Fjern skruene fra baksiden av TV-en.

2 Fest tilkoblingsdelene for veggmonteringsbraketten. Kontroller tilkoblingsdelene ved a henvise til "Inkludert med SU-WL450" under "Kontroleredelene" på side 5.

Merknad

Fest tlikoblingsdelene sikkert med skruer.
Nar du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca.1,5 N-m{15 kgf.cm}
Sorg for at de brukte ell er ubrakte delene blir oppbevat pa en trygg plass for framtidig bruk. Ta vare pa donne handboken for senere.

Standard monitoring (2-a)

Tynn montering (2-b)

Merknad

• Noen av terminalene pa baksiden av TV-en kan ikke brakes nár davon monteringsstilen benyttes.

4 Demonter bordstativet fra TV-en.

Fjern den ene sider av bordstativet om gangen. Hold bordstativet godt fast med begge hender mens den andre personen Ifofter opp TV-en.

Gjenta det forrige trinnet og fjern den andre sider av bordstativet.

Merknad

• Tre ellr flere personer er nodvendig for a Iosne bordstativet.
  Vær forsiktig sa du ikke bruker for mye kraft nár bordstativet losnes fra TV-en, da dette kan medfore at TV-en faller ned og och medfrole personskader eller fysiske skader pa TV-en.
  Vær forsiktig ved handtering av bordstativet for a hindre skader pa TV-en.
  Vær forsiktig nár TV-en Ioftes, da bordstativet er Iosnet, bordstativet kan vippe over og medfere personskader.
  Vær forsiktig nár bordstativet fjernes fra TV-en for a hindre at det faller ned og skader overflaten pa TV-en som det er festet til.

Installere TV-en på veggen

KD-85/75XG85□□，KD-75XG87□□

1 Loft TV-en.

• Se tabellen i trinn 3 i "Bestemme installasjonsstedet" på side 7 for plassering av trinsene ⑧ i opphenget på sukkelen eller sukkeladapteren.
• Sorg for at baksiden av TV-en berør sokkelen eller sukkeladapteren nr TV-en holds.

Merknad

• Hold TV-en sikkert med begge hender og sorg for at belitet og bunnen av TV-en stemmer overens med maskeringstapen.
  Bruk tre personer nár TV-en Ioftes, mens personen foran TV-en Ieder de andere for a justere posisionen.

Værsvart forsiktig nár TV-en installereres pa veggen, spesielt for Personen som stotter TV-en foran, TV-en kan falle og medfrole alvorlige persorskader erler til og med dodsfall.

2 Installer TV-en pa sukkelen ellersokkeladapteren.

La TV-en gli forsiktig ned og heng trinsene 8 som er festet pa baksiden av TV-en opp pa sukkenen eller sukkeladapteren, sorg for a bekrefte formen pa hullene.
- Etter installasjon av TV-en på veggen, kontROLLERer du at trinsene @ er godt festet på sukkelen eller sukkeladapteren.
- Slipp med begge hender langsomt for a sikre at TV-en/DDke faller.

• Etter installationsjön av TV-en på veggen fjernes maskeringtape osv. fra veggen.

2-a

↓

↓

↓

2-b

↓

↓

↓

ADVARSEL

Sorg for at to aller flere personer (tre aller flere personer for TV-er pa 75 tomer erer mer) holder TV-en nar den bares.

3 Forhindre at bunnen på TV-en forskyves.

• Ta opp slakken på belte (F) og fest det stramt til veggen.

• Prov à dra bunnen på TV-en mot deg selv litt, sa du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er ikke TV-en riktig festet, og belte (F) burde strammes riktig igjen.

KD-65/55XG87□□

KD-65/55XG85□

1 Løft TV-en.

• Set tabellen i trinn 3 i "Bestemme installationsjonsstedet" på side 7 for plassering av trinsene ⑧ i opphenget på sukkelen eller sukkeladapteren.
• Sørg for at baksiden av TV-en berør sokkelen eller sukkeladapteren nr TV-en holds.

Merknad

La TV-en gli forsiktig ned og heng trinsene 8 som er festet pa baksiden av TV-en opp pa sukkelen eller sukkeladapteren, sorg for a bekrefte formen pa hullene.
- Etter installasjon av TV-en pa veggen, kontrollerer du at trinsene ⑧ er godt festet pa sukkelen aller sukkeladapteren.
- Slipp med begge hender langsomt for a sikre at TV-en ikke faller.

2-a

2-b

↓

↓

ADVARSEL

Sorg for at to aller flere personer (tre aller flere personer for TV-er pa 75 tomer erer mer) holder TV-en nar den bares.

3 Forhindre at bunnen på TV-en forskyves.

• Ta opp slakken på belte F og fest det stramt til veggen.

• Bruk en skrue med 5 mm diameter ellertilsvarende (folger/DDKE med).

Merknad

• Prov à dra bunnen på TV-en mot deg selv litt, sa du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er ikke TV-en riktig festet, og belte (F) burde strammes riktig igjen.

Bekrefte fullf.orgen av installationsjonen

• Trinsene (B) henger riktig på sukkelen ellen sukkeladapteren.
• Ledningen og kabelen er/DD erler klemt.
• Belte (F) er stramt uten noe slakk.

ADVARSEL

• Feil plassering av strømledningen, e.l. kan forrsake brann eller elektrisk støt pa grunn av en kortslutning. Sorg for at installationsjonen fullfores pa riktig mæte.

Annen informasjon

Nár du fjerner TV-en, utfør er du installasjonen i motsattrekkefolge.

ADVARSEL

• Sorg for at to aller flere personer (tre aller flere personer for TV-er pa 75 tomer aller mer) holder TV-en nar den fjernes.

Spesifikasjoner

Mäl: (Ca.) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

g :100

h1:20(tilfelle 2-b)

h2:60(tilfelle 2-a)

Vekt (kun sukkel): (Ca.) [kg]

0,8

Design og spesifikasjoner kan endres uten forvarsel.
