Ürün Tipi	4K HDR LED Televizyon
Marka	Sony
Model	Bravia KD75XG8505
Ekran Boyutu	75 inç (189 cm)
Çözünürlük	3840 x 2160 (4K Ultra HD)
Görüntü Teknolojisi	LED, doğrudan arka aydınlatma
HDR Özellikleri	HDR10, HLG, Dolby Vision
İşletim Sistemi	Android TV
Bağlantı	Wi-Fi, Bluetooth, Ethernet
HDMI Girişleri	4 HDMI girişi
USB Girişleri	3 USB bağlantı noktası
Boyutlar (standsız)	Yaklaşık 1673 x 963 x 107 mm (G x Y x D)
Boyutlar (standlı)	Yaklaşık 1673 x 1042 x 401 mm (G x Y x D)
Ağırlık (standsız)	Yaklaşık 30,8 kg
Ağırlık (standlı)	Yaklaşık 32,5 kg
Güç Kaynağı	220-240 V AC, 50-60 Hz
Güç Tüketimi (maks)	350 W
Bekleme Gücü	0,5 W'den az
Uyumlu Duvar Montajı	SU-WL450 (isteğe bağlı)
VESA Standardı	300 x 300 mm
Hoparlörler	2 x 10 W stereo
Ses Özellikleri	Dolby Audio, S-Force Front Surround
Bakım ve Temizlik	Yumuşak, kuru bir bez kullanın. Kimyasal ürünler kullanmayın.
Yedek Parçalar ve Onarılabilirlik	Yetkili satıcılardan temin edilebilen parçalar. Onarılabilirlik endeksi: 7,0/10.
Sağlanan Belgeler	Referans Kılavuzu, Kurulum Kılavuzu, Duvar Montajı Kullanım Kılavuzu
Garanti	2 yıl

Sık sorulan sorular - Bravia KD75XG8505 SONY

Sony Bravia KD75XG8505 televizyonun boyutları nedir?

Standsız boyutları yaklaşık 1673 x 963 x 107 mm'dir (G x Y x D). Masa standı ile birlikte yaklaşık 1673 x 1042 x 401 mm'dir.

Sony Bravia KD75XG8505 televizyonun ağırlığı nedir?

Standsız ağırlığı yaklaşık 30,8 kg, standlı ağırlığı ise yaklaşık 32,5 kg'dır.

Televizyon duvar montajına nasıl kurulur?

Uyumlu duvar montajı SU-WL450'ü kullanın. Tabanı duvara en az dört adet 8 mm çapında vida ile sabitlemek için kullanım kılavuzundaki talimatları izleyin. Duvarn, televizyonun ağırlığının en az dört katını taşıyabilmesi gerekir.

Televizyonu bağlamak için hangi kablolar gereklidir?

Televizyonu duvara monte etmeden önce kabloları bağlayın. HDMI kabloları, bir güç kablosu ve isteğe bağlı olarak bir Ethernet kablosu veya anten kullanın. Verilen Referans Kılavuzunu izleyin.

Televizyon tek başına kurulabilir mi?

Hayır, kurulumun Sony yetkili montajcılarına yaptırılması önerilir. Güvenlik nedeniyle en az iki kişi (75 inç veya daha büyük modeller için üç kişi) televizyonu kaldırmalı ve kurmalıdır.

Ekran ve kasa nasıl temizlenir?

Ekranı ve kasayı silmek için yumuşak, kuru bir bez kullanın. Asla kimyasal ürünler, alkol veya aşındırıcı temizleyiciler kullanmayın. İnatçı lekeler için bezi hafifçe suyla nemlendirin.

Desteklenen çözünürlükler ve HDR teknolojileri nelerdir?

Televizyon, optimum görüntü kalitesi için 4K Ultra HD (3840 x 2160) çözünürlük ve HDR10, HLG ve Dolby Vision teknolojilerini destekler.

Televizyonun sesli kumandası var mı?

Evet, uzaktan kumanda, Google asistanı aracılığıyla sesli komut için bir mikrofon içerir. Televizyon, yerleşik Google Asistan ile Android TV işletim sisteminde çalışır.

Uyulması gereken güvenlik önlemleri nelerdir?

Kurulumdan sonra vidaları asla çıkarmayın, televizyonu sallamayın, üzerine yaslanmayın ve duvar montajına başka cihazlar kurmayın. Suya ve hava akımlarına maruz bırakmaktan kaçının.

Yedek parçalar ve onarım bilgileri nerede bulunur?

Yedek parçalar yetkili Sony satıcılarından temin edilebilir. Onarılabilirlik endeksi 7,0/10'dur. Kılavuzlar ve yetkili servis merkezleri için Sony resmi web sitesini ziyaret edin.

KULLANIM KILAVUZU Bravia KD75XG8505 SONY

Sony Duvar Askı Aparatını Kullanma Hakkında Montaj Bilgileri (SU-WL450)

Desteklenen modeller:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

• Gerçek model adlarında "☐☐", bir modele özgü numara ve/veya karakterleri ifade eder.

Müşterilere

Ürünü koruma ve güvenlik nedenleriyle, Sony TV'nizin montajının Sony satıcıları veya lisanslı yükleniciler tarafından gerçekleştirilmesini önemle önerir. Kendiniz kurmaya çalışmayın.

Sony Satıcıları ve Yüklenicilerine

Montaj, periyodik bakım ve bu ürünün incelenmesi sırasında güvenliğe son derece dikkat edin.

Özellikle duvarın TV'nin ağırlığına dayanacak kadar güçlü olup olmadığını belirlemek, bu ürünün montajı, yeterli derecede uzmanlık gerektirir. Bu ürünün duvara takılması konusunda Sony satıcılarına veya lisanslı yüklenicilere güvenin ve montaj sırasında güvenliğe yeterince dikkat edin. Sony, montajın yanlış yöntemle veya uygunsuz şekilde yapılmasından kaynaklanan hasar veya yaralanmalardan sorumlu değildir.

Güvenlik ve doğru kurulum için, Duvar Askı Aparatı Kullanım Talimatları, TV Kurulum Kılavuzunu ve bu kılavuzdaki talimatları izleyin.

Güvenlik

Bu ürünü satın aldığınız için teşekkür ederiz.

Müşterilerimize

Bu ürünü monte etmek için yeterli derecede uzmanlık gereklidir. Montajı mutlaka Sony bayilerine veya lisanslı yüklenicilere yaptırın ve montaj sırasında güvenliğe özellikle dikkat edin. Sony, montajın yanlış yöntemle veya uygunsuz şekilde yapılmasından veya belirtilen ürünün dışında bir ürünün montajından kaynaklanan hasar veya yaralanmalardan sorumlu değildir. Yasal Haklarınız (varsa) etkilenmez.

Sony Bayilerine

Bu ürünü monte etmek için yeterli derecede uzmanlık gereklidir. Montaj işinin güvenli bir şekilde yapılması için mutlaka bu kullanım kılavuzunun tamamını okuyun. Sony, montajın yanlış yöntemle veya uygunsuz şekilde yapılmasından kaynaklanan hasarlardan veya yaralanmalardan sorumlu değildir. Montajdan sonra lütfen bu kılavuzu müşteriye verin.

Bu kullanım kılavuzunda ürünün doğru kullanımı ve kazaları önlemek için alınması gereken önemli tedbirler açıklanmaktadır. Bu kılavuzun tamamını okuduğunuzdan ve ürünü doğru şekilde kullandığınızdan emin olun. Bu kılavuzu ileride başvurmak için saklayın.

Sony ürünleri güvenliğe önem verilerek tasarlanmıştır. Ürünlerin yanlış kullanılması yangın, elektrik çarpması, ürünün devrilmesi veya ürünün düşmesi sonucunda ciddi yaralanmaya neden olabilir. Bu gibi kazaları önlemek için güvenlik tedbirlerine mutlaka uyun.

Üretici Firma: Sony Visual Products Inc. 2-10-1 Osaki Shinagawa-ku Tokyo, 141-8610 Japonya Telefon: [phone]

Türkiye İrtibat Numaraları: Tel: [phone] Faks: 0216-632 70 30 e-mail: [e-mail]

AEEE Yönetmeliğine Uygundur PCB içermez

SONY

İthalatçı Firma: Sony Eurasia Pazarlama A.Ş.

Adres: Onur Ofis Park Plaza Saray Mah. Ahmet Tevfik İleri Cad. No:10 34768 Ümraniye İstanbul Türkiye Sony Bilgi ve Danışma Hattı: 444 SONY (7669) ([phone]

DİKKAT

Belirtilen ürünler

Bu Duvar Askı Aparatı belirtilen televizyonlarla kullanılacak şekilde tasarlanmıştır. Televizyonlar için, Duvar Askı Aparatının kullanılabildiğini doğrulamak için televizyonların Başvuru Kılavuzuna bakın.

Müşterilerimize

UYARI

Aşağıdaki tedbirler alınmaması, yangın, elektrik çarpması veya ürünün düşmesi sonucunda ciddi yaralanmaya veya ölüme neden olabilir.

Montajı mutlaka lisanslı yüklenicilere yaptırın ve montaj sırasında küçük çocukları uzak tutun.

Duvar Askı Aparatı veya televizyon doğru monte edilmezse, aşağıdaki kazalar meydana gelebilir. Montajı mutlaka lisanslı yüklenicilere yaptırın.

• Televizyon düşebilir ve sıyrık veya kırık gibi ciddi bir yaralanmaya neden olabilir. Duvar Askı Aparatının monte edileceği duvar sabit değil, pürüzlü veya zemine dik değilse, ünite düşebilir ve yaralanmaya veya malın hasar görmesine neden olabilir. Duvar, televizyonun ağırlığının en az dört katını destekleyebilmelidir. (Televizyonun ağırlığı için Başvuru Kılavuzuna bakın.) Duvar Askı Aparatının duvara montajının yeterli derecede sağlam yapılmaması, ünitenin düşmesine ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Televizyonun montajını veya demontajını mutlaka lisanslı yüklenicilere yaptırın.

Televizyonu lisanslı yüklenicilerin dışındaki kişiler taşırsa veya demonte ederse, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir. Televizyonu taşıma veya sökme işlemlerinin iki veya daha fazla kişi (75 inç ve üzeri TV seti için üç veya daha fazla kişi) tarafından yapıldığından emin olun.

Televizyonu monte ettikten sonra vidaları vb. çıkarmayın.

Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Duvar Askı Aparatının parçalarında değişiklik yapmayın.

Değişiklik yaparsanız, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Belirtilen ürün dışındaki ekipmanları sökmeyin.

Bu Duvar Askı Aparatı yalnızca belirtilen ürünle kullanılacak şekilde tasarlanmıştır. Belirtilen ürünün dışında ekipman monte ederseniz, düşebilir veya kırılabilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Duvar Askı Aparatına televizyon dışında bir yük yüklemeyin.

Televizyonu sola/sağa, yukarı/aşağı sallamayın.

Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Televizyona dayanmayın veya asılmayın.

Televizyon üzerinize düşebileceğinden ve ciddi yaralanmaya neden olabileceğinden televizyona dayanmayın veya asılmayın.

DİKKAT

Aşağıdaki tedbirler alınmazsa, ciddi yaralanma veya malda hasar ortaya çıkabilir.

Temizleme veya bakım sırasında ürüne aşırı güç uygulamayın.

Televizyonun üst kenarına aşırı güç uygulamayın. Çıkarsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Tedbirler

• Televizyonu Duvar Askı Aparatı takılı olarak uzun süre kullanırsanız, duvarın yapıldığı malzemeye bağlı olarak arkadaki duvarda veya televizyonun üstünde renk değişimi olabilir veya duvar kağıdı yerinden çıkabilir. Duvar Askı Aparatı duvara monte edildikten sonra çıkarılırsa, vida delikleri kalır. Duvar Askı Aparatını mekanik titreşimlere maruz kalan bir yerde kullanmayın.

Duvar Askı Aparatını Monte Etme

Sony Bayilerine

UYARI

Aşağıdaki talimatlar yalnızca Sony bayileri içindir. Bu ürünün montajı, bakımı ve kontrolü sırasında, yukarıda belirtilen Güvenlik tedbirlerini okuduğunuzdan ve güvenliğe özellikle önem verdiğinizden emin olun.

Duvar Askı Aparatını televizyonun köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı duvar yüzeylerine monte etmeyin.

Duvar Askı Aparatını televizyonun köşesinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı, kolon gibi duvar yüzeylerine monte etmeyin. Bir kişi veya nesne televizyonun çıkıntı yapan köşesine veya kenarına çarparsa, yaralanma veya mal hasarı ortaya çıkabilir.

Televizyonu klimanın üzerine veya altına monte etmeyin.

Televizyon klimadan gelen su sızıntısına veya hava akımına uzun süre maruz kalırsa, yangın, elektrik çarpması veya televizyonda arıza meydana gelebilir.

Duvar askı aparatını duvara bu kullanım kılavuzundaki talimatlara göre sağlam bir şekilde monte ettiğinizden emin olun.

Vidalardan biri gevşerse veya çıkarsa, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya mal hasarına neden olabilir. Duvarın malzemesi için uygun vidaları kullandığınızdan ve üniteyi 8 mm (veya eşdeğeri) çapında dört veya daha fazla vida kullanarak sağlam bir şekilde monte ettiğinizden emin olun.

Birlikte verilen vidaları ve ek parçaları bu kullanım kılavuzundaki talimatlara göre DOĞRU bir şekilde kullandığınızdan emin olun. Başka parçalar kullanırsanız, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Aparatı bu kullanım kılavuzunda açıklanan prosedüre göre DOĞRU bir şekilde monte ettiğinizden emin olun.

Vidalardan biri gevşer veya çıkarsa, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Vidaları gösterilen konumda iyice sıkıştırdığınızdan emin olun.

Bu yapılmazsa, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Montaj sırasında televizyonu darbeye maruz bırakmamaya dikkat edin.

Televizyon darbeye maruz bırakılırsa, düşebilir veya parçalarına ayrılabilir. Bu, yaralanmaya neden olabilir.

Televizyonu dik ve düz bir duvara monte ettiğinizden emin olun.

Bu yapılmazsa, televizyon düşebilir ve yaralanmaya neden olabilir.

Televizyon doğru şekilde monte edildikten sonra, kabloları doğru şekilde sabitleyin.

Kişiler veya nesneler kablolara takılırsa, yaralanma veya televizyonda hasar ortaya çıkabilir.

AC güç kablosunun veya bağlantı kablosunun sıkışmasına izin vermeyin.

AC güç kablosu veya bağlantı kablosu ünite ile duvar arasına sıkışırsa veya güç uygulanarak bükülür veya kıvrılırsa, iç iletkenler ortaya çıkabilir ve bu durum, kısa devreye veya elektrik kaçağına neden olabilir. Bu durum, yangına veya elektrik çarpmasına neden olabilir.

Duvar Askı Aparatı duvara sabitlemek için gereken vidalar ürünle birlikte verilmez.

Duvar Askı Aparatını monte ederken duvar malzemesi ve yapısı için uygun vidaları kullanın.

İçindekiler

Montaj için hazırlanma 5

Parçaları kontrol etme. 5

Montaj konumuna karar verme. 6

Tabanı duvara monte etme 8

Televizyonun montajı için hazırlanma. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□. 11

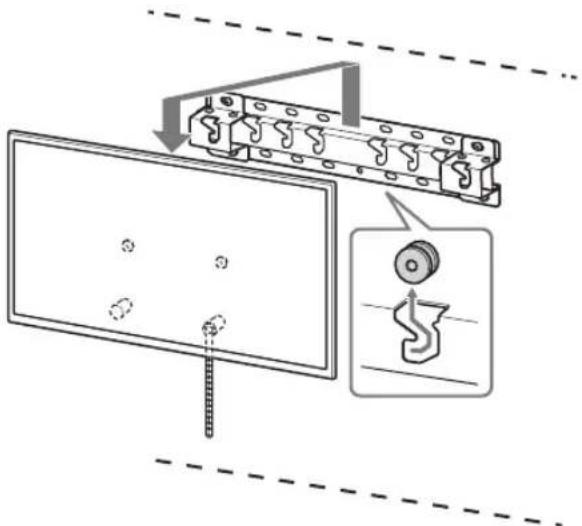

Televizyonu duvara monte etme. 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□. 15

Montajın tamamlandığını onaylama. 18

Diğer bilgiler 18

Teknik Özellikler 18

Televizyonu duvara monte etme

Montaj prosedürü televizyonunuza bağlı olarak farklılık gösterir. TV'yi duvara monte etmek için Duvar Askı Aparatı SU-WL450 kullanın.

Not

• Çıkarılan vidaları çocuklardan uzak tutarak güvenli bir yerde sakladığınızdan emin olun.

Montaja hazırlanma

• Kurulumdan önce televizyonun Başvuru Kılavuzunu ve Kurulum Kılavuzunu hazır bulundurun. Montajdan önce vidalara uygun yıldız tornavida bulundurmayı unutmayın.
• Televizyonunuzun montaj konumunu onaylayın.
• 8 mm çapında dört veya daha fazla vida ve 5 mm çapında veya eşdeğer bir vida hazırlayın (birlikte verilmez). Duvarın malzemesine uygun vidalar seçin.

Parçaları kontrol etme

SU-WL450 ile birlikte verilir

Tüm parçaların bulunduğundan emin olun.

A Taban (20) (1) B Makara (2)
◎ PSW 6x20 (4)◎ PSW 4x20, burçile (2)
◎ Ara Parçasi (20) (2)	◎ Kayiş (1)
◎ Burç (20) (M4) (2)	◎ PSW 4x20 (2)
◎ Taban Adaptörü (2)	◎ PSW 4x10 (8)
◎ Ara Parçasi (60) (2)	◎ PSW 6x50 (2)
◎ Burç (M4) (2)◎ PSW 4x50 (2)

Montaj konumuna karar verme

1 Montaj konumuna karar verin.

Duvarda TV için yeterince alan olduğundan ve duvarın, TV'nin ağırlığının en az dört katı ağırlık taşıyabileceğinden emin olun.

TV'yi duvara monte etmek hakkında aşağıdaki tabloya bakın. TV'nin ağırlığı için TV'nizin Başvuru Kılavuzuna bakın.

Standart montaj için montaj Ekran merkez noktası

Birim: mm

Model adi	Görüntü boyları		Ekran merkezi boyları		Montaj uzunluğu
	a	b	c	d	e
					Standart montaj	ince montaj
KD-85XG85□□	1.909	1.097	251	803	142	100
KD-75XG87□□	1.673	963	107	595	116	75
KD-75XG85□□
KD-65XG87□□	1.450	836	99	523	115	73
KD-65XG85□□
KD-55XG87□□	1.231	713	106	468	115	73
KD-55XG85□□

Not

• Tablodaki şekiller montaja bağlı olarak biraz değişebilir. TV'niz duvara monte edildiğinde, TV'nin üst tarafı öne doğru biraz eğilir.

Televizyon ile tavan ve duvar yüzeyleri arasında aşağıda gösterildiği gibi uygun mesafe bırakın.

Birim: mm

Uygun havalandırmayı sağlamak ve toz veya kirin birikmesini önlemek için:

TV setini düz yatırmayın, ters, geriye doğru veya yan monte etmeyin. TV setini raf, kilim, yatak üzerinde veya kabin içine yerleştirmeyin. TV setini perde gibi bir bezle veya gazete kağıdı vb. ile kapatmayın. TV setini aşağıda gösterilen şekilde monte etmeyin.

Hava sirkülasyonu engelleniyor.

Not

Kabloları duvara yönlendirmek istiyorsanız, montaja başlamadan önce kabloları yerleştirmek için duvara bir delik açın.

Kabloların sıkışmasını önlemek için, Tabanın (20) A, Taban Adaptörü 1 ve Ara Parçasının (20) E, Ara Parçasının (60) Çevre uzunluğu dahilinde bir yerde duvara delik açın.

2 Duvara montaj tipi seçin. Televizyonun arkasına olan mesafe aşağıda gösterildiği gibi seçilebilir.

2-a Standart montaj

2-b İnce montaj

Adım 1'deki tabloya bakın.

UYARI

2-b seçildiğinde, arka terminale erişim sınırlıdır.

2-a 2-b

3 Taban Adaptörü montaj konumu hakkındaki aşağıdaki tabloya bakın. 2-b seçildiğinde bu adımı atlayın.

Model adi Kanca konumu
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

2-a için, ① vidayı (PSW 4x10) ② kullanarak taban adaptörünü tabana (20) A'ya takın.

4 Tabanı (20) A kurmak için vidaların konumuna karar verin.

Sayfa 18'deki teknik özelliklere bakın. 2-a seçildiğinde Taban Adaptörünün ① delik pozisyonlarını kullanın.

UYARI

• Televizyonun monte edildiği duvar, televizyonun en az dört kat ağırlığını destekleyebilmelidir (Televizyonun ağırlığı için Başvuru Kılavuzuna bakın).
• Televizyonun monte edileceği duvarın sağlamlığını belirleyin. Gerekirse duvarı yeterince güçlendirin.

Tabanı duvara monte etme

• 8 mm çapında veya eşdeğer dört veya daha fazla vida kullanın (birlikte verilmez). Dört vidayı taban (20) ④ ile Taban Adaptörünün ① deliklerine takın (yalnızca 2-a). Tabanı (20) duvara yatay olarak monte edin.

Televizyonun montajı için hazırlanma

Stand kurulumu için Kurulum Kılavuzuna bakın.

KD-85/75XG85□□, KD-75XG87□□

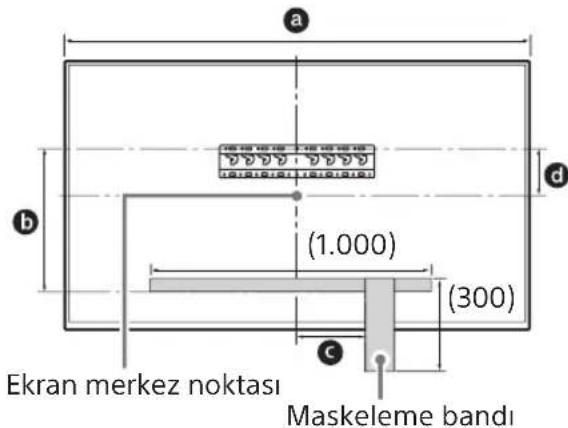

1 Kurulum konumunu duvara işaretleyin.

• Maskeleme bandı (birlikte verilmez) kullanarak televizyonun konumunu Taban veya Taban Adaptörünün yakınında işaretleyin. Aşağıdaki tabloya bakın.

Birim: mm
Model adi	işaretin uzunluğu	Ekran merkezi boyutu
	a b c d
KD-85XG85☐☐	1.909 683 200 251
KD-75XG87☐☐ KD-75XG85☐☐	1.673 468 200 107

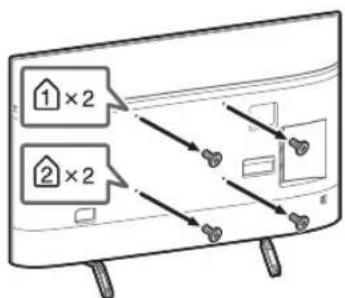

2 TV'nin arkasındaki vidaları çıkarın.

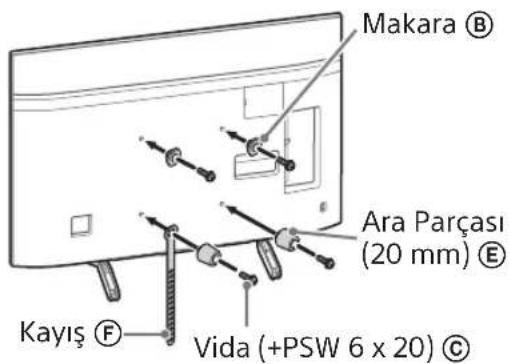

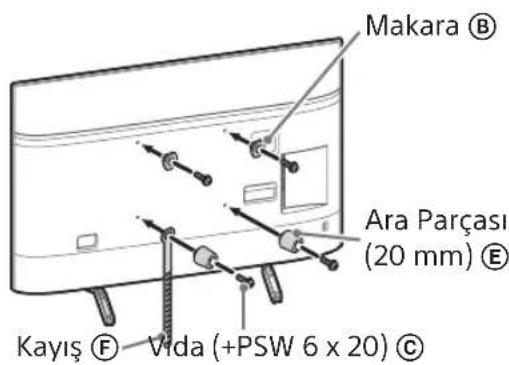

3 Duvar Askı Aparatı için olan ek parçaları takın. Sayfa 5'te "Parçaları kontrol etme" bölümünde "SU-WL450 ile birlikte verilir" başlığına bakarak ek parçaları kontrol edin.

Not

Ek parçaları vidaları kullanarak sıkı bir şekilde sabitleyin. - Elektrikli tornavida kullanırken, torku yaklaşık 1,5 N·m {15 kgf·cm} olarak ayarlayın. Kullanılan veya kullanılmayan parçaları daha sonra kullanmak için güvenli bir yerde depolayın. Bu kılavuzu daha sonra başvurmak için saklayın.

• Bu montaj stilini kullanırken televizyonun arkasındaki terminallerden bazılarını kullanamazsınız.

4 Gerekli kabloyu (kabloları) DTV'ye ve televizyona bağlayın.

Televizyonu duvara monte etmeden önce kabloları bağladığınızdan emin olun.

Televizyon monte edildiğinde kabloları bağlayamayacaksınız.

Televizyonunuzla birlikte verilen Başvuru Kılavuzuna bakın.

Not

Duvardan kablo geçirme işini lisanslı bir taşerona verin. - Üzerine basmamak için duvara montaj işleminden önce bağlantı kablolarını toplayın.

5 Masa Üstü Sehpasını televizyondan çıkarın.

• Masa Üstü Sehpanın bir tarafını bir seferde kaldırın. Televizyonu kaldırırken iki elinizle Masa Üstü Sehpayı sıkıca ve güvenli bir şekilde tutun.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Önceki adımı tekrarlayın ve Masa Üstü Sehpanın diğer tarafını kaldırın.

Not

• Masa Üstü Sehpadan ayırmak için üç veya daha fazla kişi gereklidir.
• Masa Üstü Sehpayı televizyondan ayırırken aşırı güç uygulamayın: çünkü televizyon setinin düşmesine ve dolayısıyla fiziksel yaralanma veya televizyonun hasar görmesine neden olabilirsiniz.
• Televizyona hasar gelmesini engellemek için Masaüstü Sehpayı kaldırırken dikkatli olun.
• Masa Üstü Sehpası çıkarma işlemi sırasında televizyonu kaldırırken dikkatli olun; Masa Üstü Sehpası devrilebilir ve yaralanmalara neden olabilir.
• Masa Üstü Sehpasını televizyondan sökerken, devrilmemesi ve televizyonun oturduğu yüzeye zarar vermemesi için dikkatli olun.

1 TV'nin arkasındaki vidaları çıkarın.

2 Duvar Askı Aparatı,—çın,—olan,—ek parçaları)—takin. Sayfa 5'te "Parçaları kontrol etme" bölümünde "SU-WL450" ile birlikte verilen başlığa bakarak ek parçaları kontrol edin.

Not

• Ek parçaları vidaları kullanarak sıkı bir şekilde sabitleyin. Elektrikli tornavida kullanırken, torku yaklaşık 1,5 N·m (15 kgf·cm) olarak ayarlayın. Kullanılan veya kullanılmayan parçaları daha sonra kullanmak için güvenli bir yerde depolayın. Bu kılavuzu daha sonra başvurmak için saklayın.

• Bu montaj stilini kullanırken televizyonun arkasındaki terminallerden bazılarını kullanamazsınız.

3 Gerekli kabloyu (kabloları) televizyona bağlayın.

Televizyonu duvara monte etmeden önce kabloları bağladığınızdan emin olun.

Televizyon monte edildiğinde kabloları bağlayamayacaksınız.

Televizyonunuzla birlikte verilen Bağlantı Kılavuzuna bakın.

Not

• Duvardan kablo geçirme işini lisanslı bir taşerona verin.
• Üzerine basmamak için duvara montaj işleminden önce bağlantı kablolarını toplayın.

4 Masa Üstü Sehpasını televizyondan çıkarın.

• Masa Üstü Sehpanın bir tarafını bir seferde kaldırın. Dört kişi televizyonu kaldırırken iki elinizle Masa Üstü Sehpayı sıkıca ve güvenli bir şekilde tutun.

• Önceki adımı tekrarlayın ve Masa Üstü Sehpanın diğer tarafını kaldırın.

Not

• Masa Üstü Sehpadan ayırmak için üç veya daha fazla kişi gereklidir.
• Masa Üstü Sehpayı televizyondan ayırırken aşırı güç uygulamayın: çünkü televizyon setinin düşmesine ve dolayısıyla fiziksel yaralanma veya televizyonun hasar görmesine neden olabilirsiniz.
• Televizyona hasar gelmesini engellemek için Masaüstü Sehpasını kaldırırken dikkatli olun.
• Masa Üstü Sehpası sökme işlemi sırasında televizyonu kaldırırken dikkatli olun; Masa Üstü Sehpası devrilebilir ve yaralanmalara neden olabilir.
• Masa Üstü Sehpasını televizyondan sökerken, devrilmemesi ve televizyonun oturduğu yüzeye zarar vermemesi için dikkatli olun.

Televizyonu duvara monte etme

KD-85/75XG85□□, KD-75XG87□□

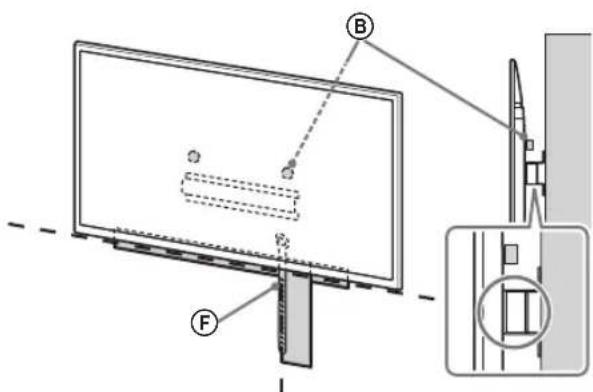

1 Televizyonu kaldırın.

• Makaraların (B) Taban veya Taban Adaptöründeki konumu için 7. sayfadaki "Montaj konumuna karar verme" bölümünde adım 3'teki tabloya bakın.
• Televizyonu tutarken, televizyonun arka tarafının Taban veya Taban Adaptörünün arka tarafına değdiğinden emin olun.

Not

• Televizyonu iki elinizle sıkı bir şekilde tutun ve Kayış F ile televizyonun alt kısmının maskeleme bandıyla aynı hizada olduğundan emin olun.
• Televizyonu üç kişiyle taşıyın ve televizyonun önündeki kişi, diğerlerinin konumu ayarlaması için kılavuzluk etsin.

• Televizyonu duvara monte ederken, özellikle televizyonu aşağıdan destekleyen kişi çok dikkatli olmalıdır; çünkü televizyon seti düşebilir ve ciddi bedensel yaralanmalara ve hatta ölüme neden olabilir.

2 Televizyonu Taban veya Taban Adaptörü üzerine monte edin.

• Televizyonu yavaşça aşağı doğru kaydırın ve televizyonun arkasına takılı Makaraları (B) deliklerin şeklini doğrulayarak Taban ya da Taban Adaptörüne takın.
• Televizyonu duvara monte ettikten sonra, Makaraların (B) Tabana veya Taban Adaptörüne sıkı bir şekilde kilitlendiğinden emin olun.
• Televizyonun düşmeyeceğinden emin olmak için her iki elinizi de yavaşça bırakın.

• Televizyonu duvara taktıktan sonra maskeleme bandını duvardan çıkarın.

2-a

↓

↓

↓

2-b

↓

↓

↓

UYARI

-Taşırken televizyonu iki veya daha fazla kişinin (75 inç ve üzeri TV seti için üç veya daha fazla kişi) tuttuğundan emin olun.

3 Televizyonun altının kaymasını önleme.

Kayışın F gevşek tarafını tutun ve duvara sıkıca takın.

• 5 mm çapında veya eşdeğer vida kullanın (birlikte verilmez).

Not

• Televizyonun altını hafifçe kendinize doğru çekmeyi deneyerek ileri doğru oynamadığından emin olun. Herhangi bir oynama varsa, doğru sabitlenmemiştir ve Kayış F tekrar sıkıca sabitlenmelidir.

1 Televizyonu kaldırın.

• Makaraların (B) Taban veya Taban Adaptöründeki konumu için 7. sayfada "Montaj konumuna karar verme" bölümünde adım 3'teki tabloya bakın.
• Televizyonu tutarken televizyonun arka tarafının Taban veya Taban Adaptörünün arka tarafına değdiğinden emin olun.

Not

• Televizyonu iki elinizle sıkı bir şekilde tutun.

2 Televizyonu Taban veya Taban Adaptörü üzerine monte edin.

• Televizyonu yavaşça aşağı doğru kaydırın ve televizyonun arkasındaki kilitli makaraları deliklerin şeklini doğrulayarak Taban ya da Taban Adaptörüne takın.
• Televizyonu duvara monte ettikten sonra, makaraların Tabana veya Taban Adaptörüne sıkı bir şekilde kilitlendiğinden emin olun.
• Televizyonun düşmeyeceğinden emin olmak için her iki elinizi de yavaşça bırakın.

2-a

2-b

↓

↓

UYARI

-Taşırken televizyonu iki veya daha fazla kişinin (75 inç ve üzeri TV seti için üç veya daha fazla kişi) tuttuğundan emin olun.

3 Televizyonun altının kaymasını önleme.

Kayışın F geçek tarafını tutun ve duvara sıkıca takın.

• 5 mm çapında veya eşdeğer vida kullanın (birlikte verilmez).

Not

• Televizyonun altını hafifçe kendinize doğru çekmeyi deneyerek ileri doğru oynamadığından emin olun. Herhangi bir oynama varsa, doğru sabitlenmemiştir ve Kayış E tekrar sıkıca sabitlenmelidir.

Montajın tamamlandığını onaylama

Aşağıdaki noktaları kontrol edin.

• Makaraların (B) Tabana veya Taban Adaptörüne sıkı bir şekilde takıldığından emin olun. Güç kablosu ve kablo bükülü veya sıkıştırılmış olmamalıdır. Kayış F sıkı olmalı, gevşek olmamalıdır.

UYARI

• AC güç kablosu vb.'nin yanlış yerleştirilmesi, kısa devreye ve dolayısıyla yangına veya elektrik çarpmasına neden olabilir. Montajın güvenli bir şekilde tamamlandığından emin olun.

Diğer bilgiler

Televizyonu çıkarırken, önceki kurulum prosedürünü ters yönde izleyin.

UYARI

• Çıkarırken televizyonu iki veya daha fazla kişinin (75 inç ve üzeri TV seti için üç veya daha fazla kişi) tuttuğundan emin olun.

Teknik Özellikler

Boyutlar: (Yaklaşık) [mm]

a: 400

b: 300

c: 200

d: 100

e: 80

f: 480

g: 100

h1: 20 (2-b durumunda)

Tasarım ve teknik özellikler, önceden bildirilmeksizin değişikliğe tabidir.
