Vrsta izdelka	LED 4K HDR televizor
Znamka	Sony
Model	Bravia KD75XG8505
Velikost zaslona	75 palcev (189 cm)
Ločljivost	3840 x 2160 (4K Ultra HD)
Tehnologija prikaza	LED, neposredna osvetlitev ozadja
HDR funkcije	HDR10, HLG, Dolby Vision
Operacijski sistem	Android TV
Povezljivost	Wi-Fi, Bluetooth, Ethernet
HDMI vhodi	4 HDMI vhodi
USB vhodi	3 USB vrata
Dimenzije (brez stojala)	Približno 1673 x 963 x 107 mm (Š x V x G)
Dimenzije (s stojalom)	Približno 1673 x 1042 x 401 mm (Š x V x G)
Teža (brez stojala)	Približno 30,8 kg
Teža (s stojalom)	Približno 32,5 kg
Napajanje	220-240 V AC, 50-60 Hz
Poraba električne energije (maks.)	350 W
Poraba v mirovanju	Manj kot 0,5 W
Združljivo stensko stojalo	SU-WL450 (izbirno)
VESA standard	300 x 300 mm
Zvočniki	2 x 10 W stereo
Zvočne funkcije	Dolby Audio, S-Force Front Surround
Vzdrževanje in čiščenje	Uporabite mehko, suho krpo. Ne uporabljajte kemičnih sredstev.
Nadomestni deli in možnost popravila	Deli so na voljo pri pooblaščenih prodajalcih. Indeks popravljivosti: 7,0/10.
Priloženi dokumenti	Referenčni vodnik, Navodila za namestitev, Navodila za uporabo stenskega stojala
Garancija	2 leti

Pogosto zastavljena vprašanja - Bravia KD75XG8505 SONY

Kakšne so dimenzije televizorja Sony Bravia KD75XG8505?

Dimenzije brez stojala so približno 1673 x 963 x 107 mm (Š x V x G). S stojalom za mizo znašajo približno 1673 x 1042 x 401 mm.

Kolikšna je teža televizorja Sony Bravia KD75XG8505?

Teža brez stojala je približno 30,8 kg, s stojalom pa približno 32,5 kg.

Kako namestiti televizor na stensko stojalo?

Uporabite združljivo stensko stojalo SU-WL450. Sledite navodilom v priročniku za pritrditev podnožja na steno z vsaj štirimi vijaki premera 8 mm. Stena mora prenesti vsaj štirikratno težo televizorja.

Kateri kabli so potrebni za priključitev televizorja?

Priključite kable pred namestitvijo televizorja na steno. Uporabite HDMI kable, napajalni kabel in po potrebi ethernetni kabel ali anteno. Sledite priloženemu referenčnemu vodniku.

Ali lahko televizor namestim sam?

Ne, priporočljivo je, da namestitev opravijo pooblaščeni Sonyjevi monterji. Zaradi varnosti morata televizor dvigati in namestiti vsaj dve osebi (tri za modele 75 palcev ali več).

Kako očistiti zaslon in ohišje?

Uporabite mehko, suho krpo za brisanje zaslona in ohišja. Nikoli ne uporabljajte kemičnih sredstev, alkohola ali abrazivnih čistil. Za trdovratne madeže rahlo navlažite krpo z vodo.

Katere ločljivosti in HDR tehnologije so podprte?

Televizor podpira ločljivost 4K Ultra HD (3840 x 2160) in HDR tehnologije HDR10, HLG ter Dolby Vision za optimalno kakovost slike.

Ali ima televizor glasovni daljinski upravljalnik?

Da, daljinski upravljalnik vključuje mikrofon za glasovno upravljanje prek Google Assistant. Televizor deluje na Android TV z vgrajenim Google Assistant.

Katerih varnostnih ukrepov se je treba držati?

Nikoli ne odstranjujte vijakov po namestitvi, ne stresajte televizorja, ne naslanjajte se nanj in ne nameščajte drugih naprav na stensko stojalo. Izogibajte se izpostavljenosti vodi in prepihu.

Kje najti nadomestne dele in informacije o popravilu?

Nadomestni deli so na voljo pri pooblaščenih Sonyjevih prodajalcih. Indeks popravljivosti je 7,0/10. Obiščite uradno spletno stran Sony za priročnike in pooblaščene servisne centre.

NAVODILA ZA UPORABO Bravia KD75XG8505 SONY

Pri nekaterih dejanskih modelih oznaka »□□« označuje številke in/ali znake, ki veljajo za posamezen model.

Kupcem

Za namen zaščite izdelka in iz varnostnih razlogov družba Sony močno priporoča, da montažo televizorja prepustite prodajalcem Sony ali pooblaščenim izvajalcem. Montaže ne poskušajte izvesti sami.

Za prodajalce Sony in pooblaščene izvajalce

Pri montaži, rednem vzdrževanju in pregledih tega izdelka bodite izredno pozorni na varnost.

Za montažo tega izdelka potrebujete dovolj znanja, to še posebej velja za določanje nosilnosti stene glede na težo televizorja. Stensko montažo tega izdelka zaupajte prodajalcem Sony ali pooblaščenim izvajalcem, med samo montažo pa bodite posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poškodbo, ki je posledica malomarnega ravnanja ali nepravilne montaže.

Zaradi varnosti in ustrezne montaže sledite Navodilom za uporabo nosilca za stensko montažo, Priročniku za namestitev TV in napotkom v teh navodilih.

O varnosti

Zahvaljujemo se vam za nakup tega izdelka.

Kupcem

Za vgradnjo tega izdelka potrebujete dovolj znanja. Vgradnjo prepustite prodajalcem Sony ali pooblaščenim izvajalcem in bodite med vgradnjo še posebej pozorni na varnost. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastanejo zaradi nepravilnega ravnanja ali vgradnje ali zaradi vgradnje česar koli razen predpisanega izdelka. To ne vpliva na vaše (morebitne) pravice, ki jih imate kot potrošnik.

Za prodajalce Sony

Za vgradnjo tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta priročnik za vgradnjo, da boste lahko varno opravili vgradnjo. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastanejo zaradi nepravilnega ravnanja ali vgradnje. Po vgradnji izročite ta priročnik kupcu.

Ta priročnik z navodili opisuje pravilno ravnanje z izdelkom in daje pomembna varnostna navodila za preprečevanje nesreč. Obvezno temeljito preberite ta priročnik in pravilno uporabljajte izdelek. Ta priročnik shranite za uporabo v prihodnje.

Izdelki Sony so razviti tako, da so varni. Vseeno pa lahko pri nepravilni uporabi izdelkov pride do hudih telesnih poškodb zaradi požara, električnega udara, prevračanja izdelka ali padca izdelka. Za preprečevanje takih nesreč obvezno upoštevajte varnostna navodila.

POZOR

Predpisani izdelki

Ta nosilec za stensko montažo je namenjen za uporabo s predpisanimi televizorji. Pri televizorjih glejte Referenčni vodič, da vidite, ali lahko uporabljate nosilec za stensko montažo.

Zakupce

OPOZORILO

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti zaradi požara, električnega udara ali padca izdelka.

Vgradnjo prepustite pooblaščenim izvajalcem in pri tem pazite, da v bližini ni majhnih otrok.

Če nosilec za stensko montažo ali televizor nista pravilno vgrajena, lahko pride do nesreč. Poskrbite, da vgradnjo opravijo pooblaščeni izvajalci.

• Televizor lahko pade in povzroči hudo telesno poškodbo, na primer podplutbo ali zlom.
• Če je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroči telesne poškodbe ali materialno škodo. Stena mora prenesti najmanj štirikratno težo televizorja. (Za težo televizorja glejte njegov Referenčni vodič.)
• Če vgradnja nosilca za stensko montažo ni dovolj trdna, lahko enota pade in povzroči telesne poškodbe ali materialno škodo.

Selitev ali snemanje televizorja prepustite pooblaščenim izvajalcem.

Če televizor prenašajo ali snemajo osebe, ki niso pooblaščeni izvajalci, lahko pade in povzroči telesne poškodbe ali materialno škodo. Poskrbite, da televizor prenašata ali snemata vedno najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

Ne odstranite vijakov itd., ko vgradite televizor.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Ne predelujte delov nosilca za stensko montažo.

Sicer lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo.

Ta nosilec za stensko montažo je namenjen za uporabo samo s predpisanimi izdelki. Če namestite opremo, ki ni predpisana, lahko pade ali se polomi in povzroči telesne poškodbe ali materialno škodo.

Na nosilec za stensko montažo ne nameščajte nobenega drugega bremena kot televizor. Televizorja ne tresite v smeri levo/desno ali navzgor/navzdol.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Na televizor se ne naslanjajte in se nanj ne obesajte.

Na televizor se ne naslanjajte in se nanj ne obesajte, saj lahko pade na vas in povzroči hude telesne poškodbe.

POZOR

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do telesnih poškodb ali materialne škode.

Izdelka med čiščenjem in vzdrževanjem ne obravnavajte s preveliko silo.

Na zgornjo stran televizorja ne delujte s preveliko silo. Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Varnostna opozorila

• Če dolgo uporabljate televizor, nameščen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.
• Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknje za vijake.
• Nosilca za stensko montažo ne uporabljajte na mestih, kjer bi lahko bil izpostavljen mehanskim tresljajem.

Vgradnja nosilca za stensko montažo

Za prodajalce Sony

OPOZORILO

Ta navodila so namenjena izključno za prodajalce Sony. Obvezno preberite zgornja varnostna navodila in bodite med vgradnjo, vzdrževanjem ter preverjanjem tega izdelka posebej pozorni na varnost.

Nosilca za stensko montažo ne namestite na stenske površine, kjer bi vogali ali stranice televizorja štrleli stran od površine stene.

Nosilca za stensko montažo ne namestite na stenske površine, kot so stebri, kjer bi vogali ali stranice televizorja štrleli stran od površine stene. Če se oseba ali predmet zadane ob štrleči vogal ali stranico televizorja, lahko povzroči telesne poškodbe ali materialno škodo.

Televizorja ne vgradite nad ali pod klimatsko napravo.

Če je televizor dolgo izpostavljen puščanju vode ali zračnim tokovom iz klimatske naprave, lahko zato pride do požara, električnega udara ali okvare na televizorju.

Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo. Obvezno uporabite primerne vijake za material stene in trdno vgradite enoto z najmanj štirimi vijaki premera 8 mm (ali enakovrednimi).

Obvezno pravilno uporabite priložene vijake in pritrdilne dele, skladno z navodili v tem priročniku z navodili. Če uporabite druge dele, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko televizor pade in povzroči telesne poškodbe ali škodo na televizorju.

Vijake obvezno trdno zategnite na predvidenem mestu.

Če tega ne storite, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Pazite, da med vgradnjo televizorja ne izpostavite udarcem.

Če je televizor izpostavljen udarcem, lahko pade ali se polomi. To lahko povzroči telesne poškodbe.

Sicer lahko televizor pade in povzroči telesne poškodbe.

Po pravilni vgradnji televizorja pravilno pritrdite kable.

Če se ljudje ali predmeti zapletejo v kable, lahko to koga telesno poškoduje ali pa se lahko poškoduje televizor.

Ne dovolite, da bi prihajalo do stiskanja napajalnega ali povezovalnih kablov.

Če se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijajo ali upogibajo, se lahko razkrijejo notranji vodniki, kar lahko povzroči kratek stik ali električno prekinitev. To lahko povzroči požar ali električni udar.

Vijaki za pritrditev nosilca za stensko montažo na steno niso priloženi.

Pri vgradnji nosilca za stensko montažo uporabite vijake, ki so primerni za material in zgradbo stene.

Vsebina

Priprava za vgradnjo 5 Preverjanje delov 5 Izbiranje mesta vgradnje 6 Vgradnja podstavka na steno 8 Priprava na vgradnjo televizorja 9 KD-85/75XG85□□, KD-75XG87□□ 9 KD-65/55XG87□□, KD-65/55XG85□□ 11 Namestitev televizorja na steno 13 KD-85/75XG85□□, KD-75XG87□□ 13 KD-65/55XG87□□, KD-65/55XG85□□ 15 Preverjanje vgradnje 18 Druge informacije 18 Tehnični podatki 18

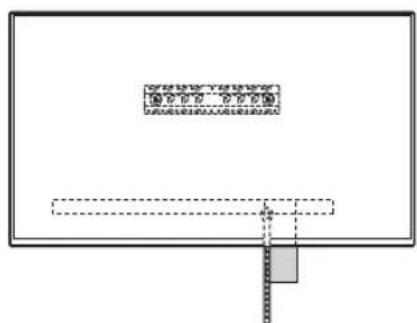

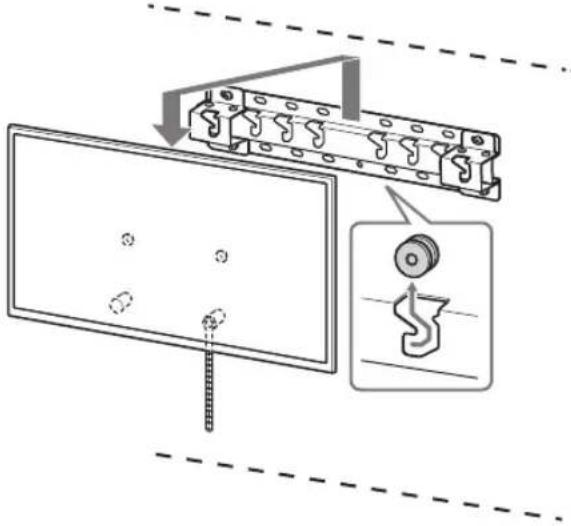

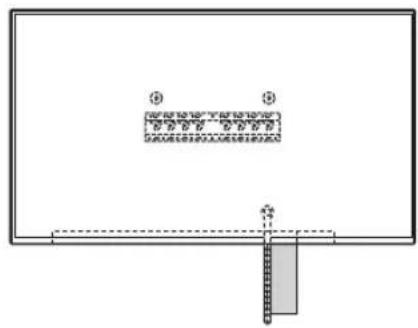

Vgradnja televizorja na steno

Postopek vgradnje se razlikuje glede na televizor. Za pritrditev televizorja na steno uporabite Nosilec za stensko montažo SU-WL450.

Opomba

• Odstranjene vijake shranite na varnem mestu, zunaj dosega otrok.

Priprava za vgradnjo

Pred montažo imejte pri roki Referenčni priročnik za TV in Priročnik za namestitev. - Pred sestavljanjem poskrbite, da imate križni izvijač, ki se prilega vijakom. Potrdite mesto vgradnje televizorja. - Pripravite vsaj štiri vijake premera 8 mm in en premera 5 mm ali enakovredne (niso priloženi). Izberite vijake, ki so primerni za material stene.

Preverjanje delov

Priloženo pri SU-WL450

• Preverite, ali so vsi deli priloženi.

A Podstavek (20) (1) B Škripec (2)
◎ Vijak 6x20 (4) ⊕ Vij	jak 4x20 s pušo (2)
◎ Distančnik (20) (2) F Jermen (1)
◎ Puša (20) (M4) (2) H Vijak 4x20 (2)
①Prilagodilnik podstavka (2)	◎ Vijak 4x10 (8)
◎ Distančnik (60) (2) L Vijak 6x50 (2)
◎ Puša (M4) (2) N Vij	jak 4x50 (2)

Izbiranje mesta vgradnje

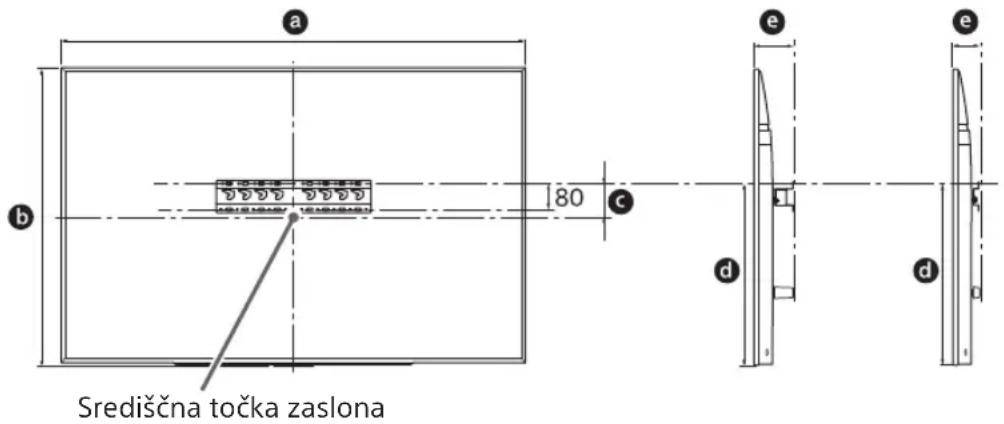

1 Odločite se za mesto vgradnje.

Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti vsaj štirikratno težo televizorja.

Za stensko montažo televizorja upoštevajte naslednjo tabelo. Težo televizorja preverite v

Referenčnem vodiču televizorja.

Standardni nosilec Tanki nosilec

Enota: mm

Naziv modela	Mere zaslona		Središčna mera zaslona		Dolžina nosilca
	a	b	c	d	e
					Standardni nosilec	Tanki nosilec
KD-85XG85□□	1.909	1.097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1.673	963		107	595	116
KD-65XG87□□ KD-65XG85□□	1.450	836	99	523	115	73
KD-55XG87□□ KD-55XG85□□	1.231		713	106	468	115

Opomba

Vrednosti v tabeli se lahko rahlo razlikujejo glede na vrsto montaže. - Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej.

Pazite na primerno razdaljo med televizorjem in stropom ter štrlečimi deli stene, kot je prikazano spodaj.

Enota: mm

• Za zagotovitev ustreznega prezračevanja in preprečevanje nabiranja umazanije ali prahu:
• Televizorja ne polagajte plosko, ne nameščajte ga obrnjenega na glavo ali z zaslonom ali s stranico proti steni.
• Televizorja ne postavljajte na polico, preprogo, posteljo ali v omaro.
• Televizorja ne pokrivajte s krpo ali predmeti, kot je časopis ipd.

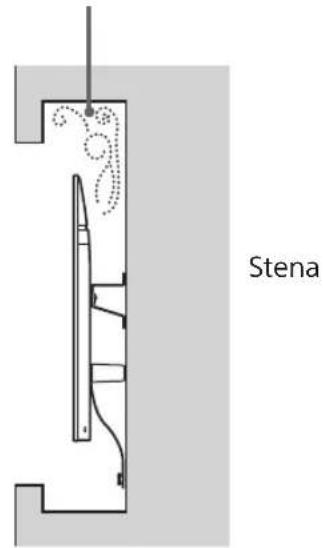

• Televizorja ne nameščajte, kot je prikazano spodaj. Kroženje zraka je blokirano.

Opomba

• Če nameravate napeljati kable po steni, pred začetkom vgradnje naredite luknjo v steni, da vstavite kable.

Da preprečite stiskanje kablov, prijavite luknjo v steni zunaj območja podstavka (20) A, prilagodilnika podstavka 1 in distančnika (20) E, distančnika (60) K.

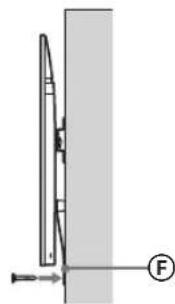

2 Izberite način vgradnje na steno. Razdalja od zadnje strani televizorja do stene je nastavljiva, kot kaže spodnja slika.

2-a Standardni nosilec

2-b Tanki nosilec

3 Za položaj pritrditve prilagodilnika podstavka glejte spodnjo tabelo. Če izberete 2-b, preskočite ta korak.

Naziv modela Lokacija kavlja
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Namestite prilagodilnik podstavka ① z vijakom (PSW 4x10) ② na podstavek (20) A, če izberete 2-a.

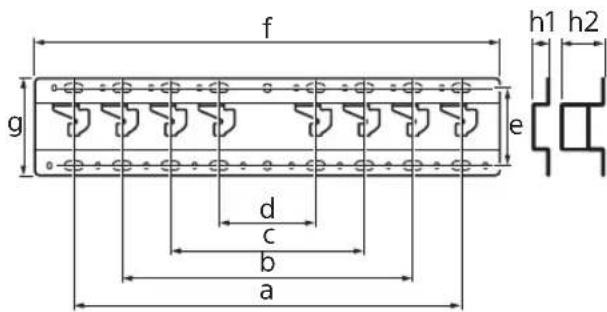

4 Določite položaje vijakov za vgradnjo podstavka (20) A. Glejte tehnične podatke na strani 18. Če izberete 2-a, uporabite položaje lukenj prilagodilnika podstavka ①.

OPOZORILO

Stena mora prenesti najmanj štirikratno težo televizorja (za težo televizorja glejte njegov Referenčni vodnik). Določite nosilnost stene, na katero boste namestili televizor. Po potrebi ustrezno okrepite steno.

Vgradnja podstavka na steno

• Pripravite najmanj štiri vijake premera 8 mm ali enakovredne (niso priloženi).
• Namestite štiri vijake na luknje prilagodilnika podstavka ① s podstavkom (20) (samo 2-a).
• Podstavek (20) A vgradite vodoravno na steno.

Priprava na vgradnjo televizorja

Za montažo stojala si preberite Priročnik za namestitev.

KD-85/75XG85□□, KD-75XG87□□

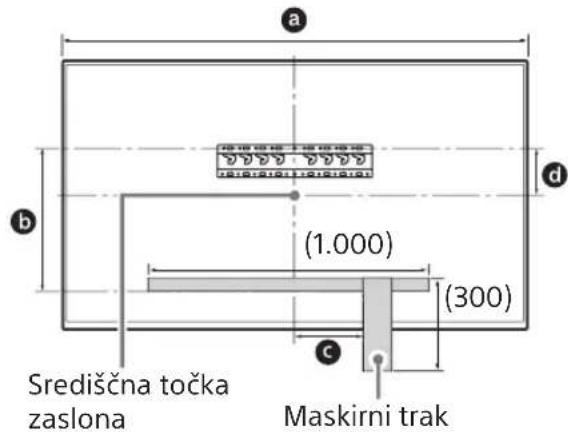

1 Na steni označite mesto vgradnje.

• Za označevanje položaja televizorja v bližini podstavka ali prilagodilnika podstavka uporabite maskirni trak itd. (ni priložen). Glejte naslednjo tabelo.

Naziv modela	Dolžina za označevanje			Središčna mera zaşlona
	a	b	c	d
KD-85XG85☐☐	1.909	683	200	251
KD-75XG87☐☐ KD-75XG85☐☐	1.673	468	200	107

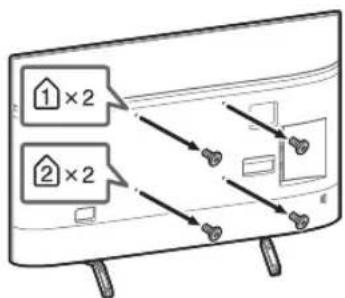

2 Odstranite vijake s hrbtne stranice televizorja.

3 Namestite dele za pritrditev nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki. Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}. Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

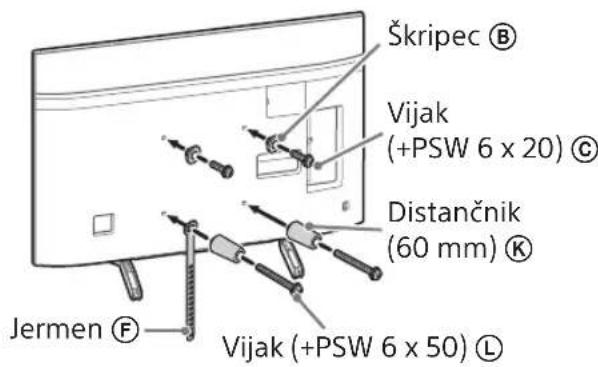

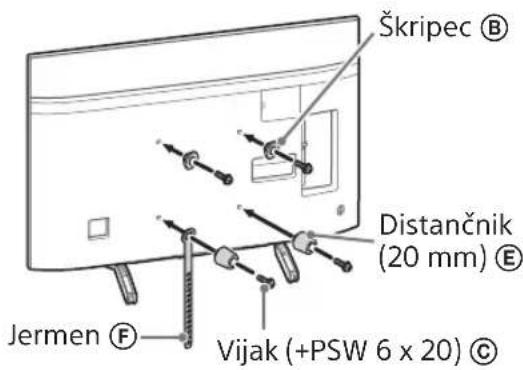

Standardni nosilec (2-a)

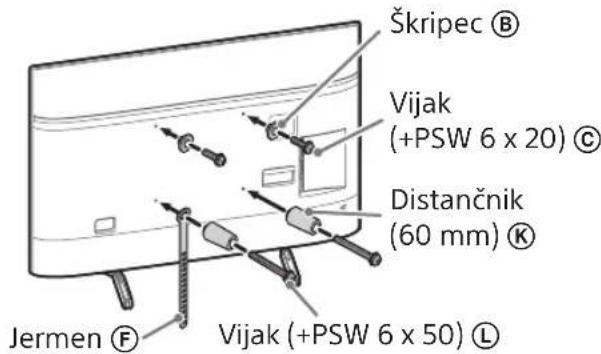

Tanki nosilec (2-b)

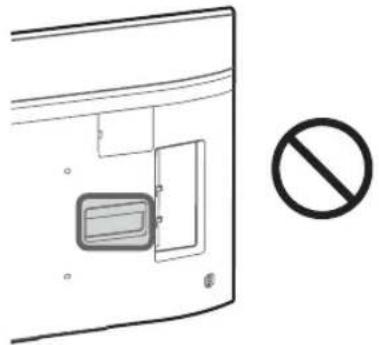

Opomba

Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

4 Na televizor priključite potrebne kable.

Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti.

Glejte televizorju priložen Referenčni vodnik.

Opomba

Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu. - Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

5 Namizno stojalo odstranite s televizorja.

• Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

• Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.
• Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju. Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju. Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe. Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

KD-65/55XG87□□,

KD-65/55XG85□

1 Odstranite vijake s hrbtne stranice televizorja.

2 Namestite dele za pritrditev nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki. Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}. Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

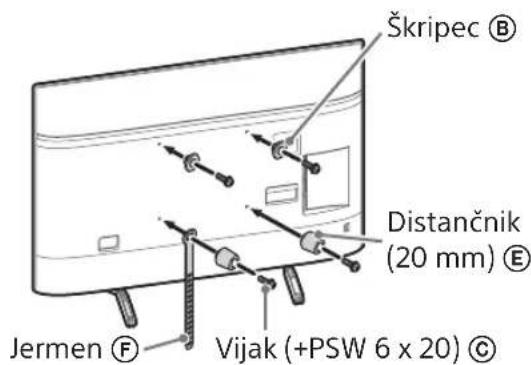

Standardni nosilec (2-a)

Tanki nosilec (2-b)

Opomba

Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

3 Na televizor priključite potrebne kable.

Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti.

Glejte televizorju priložen Referenčni vodič.

Opomba

Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu. - Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

4 Namizno stojalo odstranite s televizorja.

• Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

• Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe. Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju. Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju. Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe. Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

Namestitev televizorja na steno

KD-85/75XG85□□，KD-75XG87□□

1 Dvignite televizor.

• Za mesto škripcev ⑧ za obesanje na podstavek ali prilagodilnik podstavka glejte tabelo za korak 3 v « Izbiranje mesta vgradnje « na strani 7.
• Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka.

Opomba

• Televizor dobro držite z obema rokama in se prepričajte, da sta jeziček (F) in dno televizorja poravnana z maskirnim trakom.
• Televizor nosite v troje, oseba, ki je pred televizorjem, pa naj druge usmerja, da prilagodijo položaj.

• Pri vgradnji televizorja na steno bodite zelo previdni, še posebej za osebo, ki televizor podpira od spodaj, saj lahko televizor pade, kar lahko povzroči hude telesne poškodbe ali celo smrt.

2 Televizor vgradite na podstavek ali prilagodilnik podstavka.

• Televizor previdno spustite navzdol in škripce ⑧, ki so pritrjeni na zadnjo stran televizorja, obesite na podstavek ali prilagodilnik podstavka, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja na steno potrdite, da so škripci (B) trdno zataknjeni v podstavek ali prilagodilnik podstavka.
• Počasi sprostite obe roki, da zagotovite, da televizor ne pade.

• Po vgradnji televizorja na steno s stene odstranite maskirni trak itd.

2-a

↓

↓

↓

2-b

↓

↓

OPOZORILO

• Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

3 Preprečevanje premikanja spodnjega dela televizorja.

Potegnite ohlapni del jermena (F) in ga dobro pritrdite na steno.

• Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).

Opomba

• Spodnji del televizorja poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen.

KD-65/55XG87□□

KD-65/55XG85□

1 Dvignite televizor.

• Za mesto škripcev (B) za obesanje na podstavek ali prilagodilnik podstavka glejte tabelo za korak 3 v »Izbiranje mesta vgradnje« na strani 7.
• Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka.

Opomba

• Televizor trdno držite z obema rokama.

2 Televizor vgradite na podstavek ali prilagodilnik podstavka.

• Televizor previdno spustite navzdol in škripce 8, ki so pritrjeni na zadnjo stran televizorja, obesite na podstavek ali prilagodilnik podstavka, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja na steno potrdite, da so škripci (B) trdno zataknjeni v podstavek ali prilagodilnik podstavka.
• Počasi sprostite obe roki, da zagotovite, da televizor ne pade.

2-a

2-b

↓

↓

OPOZORILO

Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

3 Preprečevanje premikanja spodnjega dela televizorja.

• Potegnite ohlapni del jermena (F) in ga dobro pritrdite na steno.

• Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).

Opomba

Spodnji del televizorja poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen E.

Preverjanje vgradnje

Preverite naslednje točke.

• Škripci B so trdno zataknjeni v podstavek ali prilagodilnik podstavka. Kabli niso zviti ali stisnjeni. Jermen F je napet.

OPOZORILO

Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.

Druge informacije

Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu.

OPOZORILO

• Poskrbite, da televizor pri odstranjevanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

Tehnični podatki

Mere: (približno) (mm)

a : 400

b : 300

c : 200

d : 100

e:80

f:480

g:100

h1:20 (pri 2-b)

h2:60 (pri 2-a)

Teža (samo podstavek): (približno) (kg) 0,8

Tehnični podatki se lahko kadar koli brez predhodnega obvestila spremenijo.

Informacije za namestitev Sony nosilca za stensko montažo (SU-WL450)

Podprti modeli:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

• V dejanskih imenih modelov »□□« označuje številke in/ali črke, specifične za posamezni model.

Za uporabnike

Zaradi zaščite izdelka in iz varnostnih razlogov Sony toplo priporoča, da namestitev vašega TV-ja opravijo Sonyjevi prodajalci ali pooblaščeni dobavitelji. Ne poskušajte ga namestiti sami.

Za Sonyjeve prodajalce in dobavitelje

Med namenitvijo, rednim vzdrževanjem in testiranjem tega izdelka posvetite vso pozornost varnosti.

Za namestitev tega izdelka, zlasti za določitev trdnosti stene za prenašanje teže televizorja, je potrebno ustrezno strokovno znanje. Poskrbite, da namestitev tega izdelka na steno opravijo Sonyjevi prodajalci ali pooblaščeni dobavitelji ter da med namestitvijo posvetite ustrezno pozornost varnosti. Sony ne odgovarja za kakršno koli škodo ali poškodbo, ki bi nastala zaradi nepravilnega ravnanja ali namestitve.

Zaradi varnosti in pravilne namestitve upoštevajte Navodila za namestitev stenskega nosilca, Vodnik za namestitev televizorja in navodila iz tega priročnika.

O varnosti
