Termék típusa	LED 4K HDR televízió
Márka	Sony
Modell	Bravia KD75XG8505
Képernyő mérete	75 hüvelyk (189 cm)
Felbontás	3840 x 2160 (4K Ultra HD)
Kijelző technológia	LED, direkt háttérvilágítás
HDR funkciók	HDR10, HLG, Dolby Vision
Operációs rendszer	Android TV
Csatlakoztathatóság	Wi-Fi, Bluetooth, Ethernet
HDMI bemenetek	4 HDMI bemenet
USB portok	3 USB port
Méretek (állvány nélkül)	Körülbelül 1673 x 963 x 107 mm (Sz x Ma x Mé)
Méretek (állvánnyal)	Körülbelül 1673 x 1042 x 401 mm (Sz x Ma x Mé)
Súly (állvány nélkül)	Körülbelül 30,8 kg
Súly (állvánnyal)	Körülbelül 32,5 kg
Tápellátás	220-240 V AC, 50-60 Hz
Energiafogyasztás (max)	350 W
Készenléti fogyasztás	Kevesebb mint 0,5 W
Kompatibilis fali tartó	SU-WL450 (opcionális)
VESA szabvány	300 x 300 mm
Hangszórók	2 x 10 W sztereó
Audio funkciók	Dolby Audio, S-Force Front Surround
Karbantartás és tisztítás	Használjon puha, száraz ruhát. Ne használjon vegyszereket.
Alkatrészek és javíthatóság	Alkatrészek hivatalos forgalmazóknál kaphatók. Javíthatósági index: 7,0/10.
Mellékelt dokumentumok	Referencia útmutató, Telepítési útmutató, Fali tartó használati útmutató
Garancia	2 év

Gyakran ismételt kérdések - Bravia KD75XG8505 SONY

Milyen méretei vannak a Sony Bravia KD75XG8505 televíziónak?

Az állvány nélküli méretek körülbelül 1673 x 963 x 107 mm (Sz x Ma x Mé). Az asztali állvánnyal körülbelül 1673 x 1042 x 401 mm.

Mennyi a Sony Bravia KD75XG8505 televízió súlya?

Az állvány nélküli súly körülbelül 30,8 kg, állvánnyal körülbelül 32,5 kg.

Hogyan szereljük fel a televíziót a falra?

Használja a kompatibilis SU-WL450 fali tartót. Kövesse a használati útmutató utasításait az alap falhoz rögzítéséhez legalább négy 8 mm átmérőjű csavarral. A falnak el kell bírnia a televízió súlyának legalább négyszeresét.

Milyen kábelek szükségesek a televízió csatlakoztatásához?

A kábeleket a televízió falra szerelése előtt csatlakoztassa. Használjon HDMI kábeleket, tápkábelt, és esetleg Ethernet kábelt vagy antennát. Kövesse a mellékelt Referencia útmutatót.

A televízió egyedül is felszerelhető?

Nem, ajánlott a telepítést hivatalos Sony telepítőkre bízni. Biztonsági okokból legalább két személy (75 hüvelykes vagy nagyobb modellek esetén három) szükséges a televízió felemeléséhez és felszereléséhez.

Hogyan tisztítsuk a képernyőt és a házat?

Használjon puha, száraz ruhát a képernyő és a ház letörléséhez. Soha ne használjon vegyszereket, alkoholt vagy súroló hatású tisztítószereket. Makacs foltok esetén enyhén nedvesítse meg a ruhát vízzel.

Milyen felbontásokat és HDR technológiákat támogat?

A televízió támogatja a 4K Ultra HD (3840 x 2160) felbontást és a HDR10, HLG és Dolby Vision technológiákat az optimális képminőség érdekében.

Rendelkezik a televízió hangvezérlésű távirányítóval?

Igen, a távirányító mikrofont tartalmaz a hangvezérléshez a Google asszisztens segítségével. A televízió Android TV rendszeren fut beépített Google Assistant funkcióval.

Milyen biztonsági óvintézkedéseket kell betartani?

Soha ne távolítsa el a csavarokat a telepítés után, ne rázza a televíziót, ne dőljön neki, és ne szereljen más eszközöket a fali tartóra. Kerülje a víznek és légáramlatoknak való kitettséget.

Hol találhatók az alkatrészek és a javítási információk?

Az alkatrészek a hivatalos Sony forgalmazóknál kaphatók. A javíthatósági index 7,0/10. A kézikönyvekért és a hivatalos szervizközpontokért látogassa meg a Sony hivatalos weboldalát.

HASZNÁLATI ÚTMUTATÓ Bravia KD75XG8505 SONY

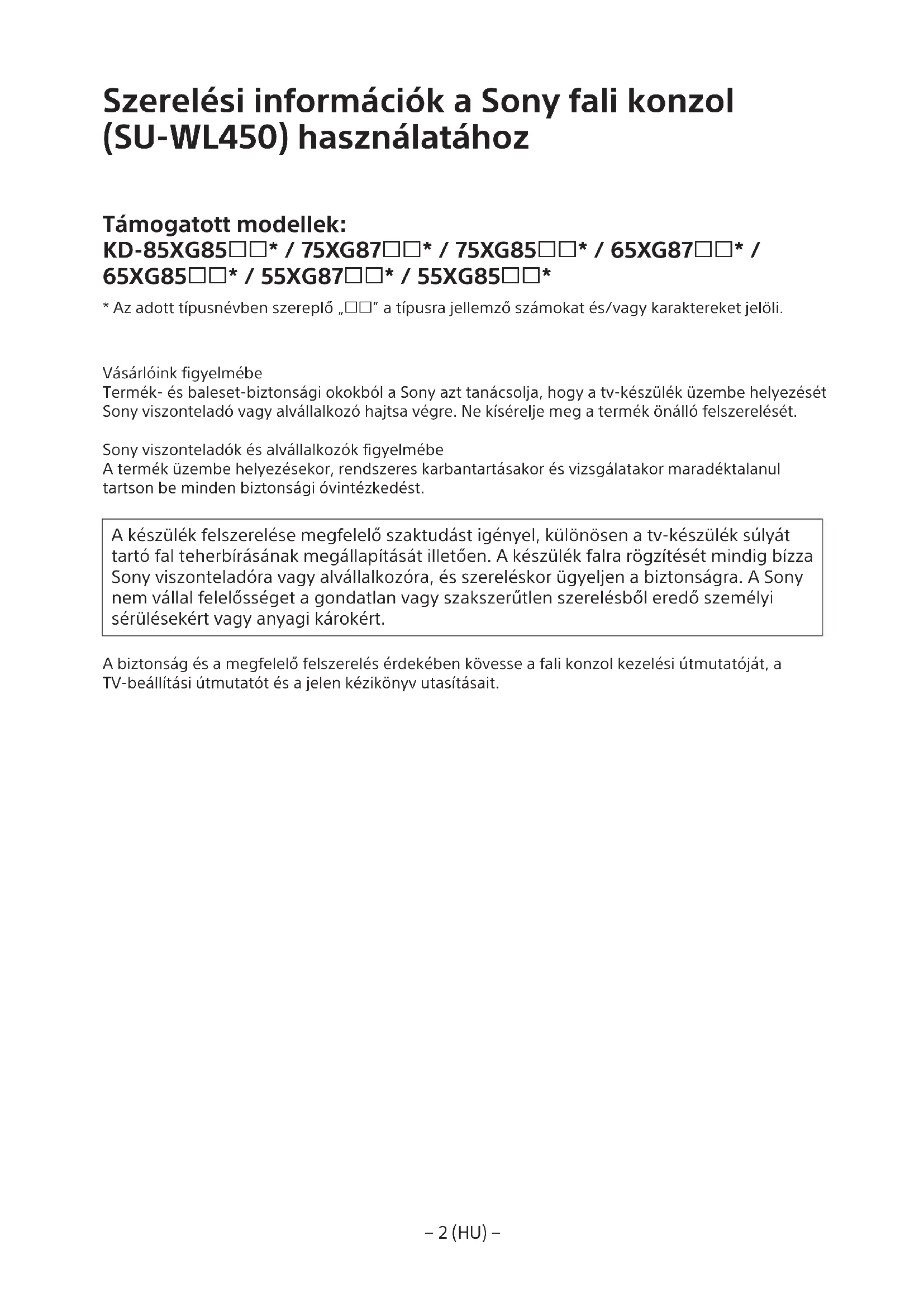

Szerelési információk a Sony fali konzol (SU-WL450) használatához

Támogatott modellek:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

* Az adott típusnévben szereplő „□□” a típusra jellemző számokat és/vagy karaktereket jelöli.

Vásárlóink figyelmébe

Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a TV-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését.

Sony viszonteladók és alvállalkozók figyelmébe

A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartsa be minden biztonsági óvintézkedést.

A készülék felszerelése megfelelő szaktudást igényel, különösen a TV-készülék súlyát tartó fal teherbírásának megállapítását illetően. A készülék falra rögzítését mindig bízza Sony viszonteladóra vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért.

A biztonság és a megfelelő felszerelés érdekében kövesse a fali konzol kezelési útmutatóját, a TV-beállítási útmutatót és a jelen kézikönyv utasításait.

Biztonság

Köszönjük, hogy ezt a készüléket vásárolta meg.

Vásárlóink figyelmébe

A termék felszereléséhez megfelelő tapasztalat szükséges. A szerelést a Sony viszonteladója vagy szerződött alvállalkozója végezze, különös tekintettel a szerelés biztonságára. A Sony nem tehető felelőssé a helytelen kezelésből vagy a helytelen szerelésből, illetve a megadott terméktől eltérő termék felszereléséből adódó semmilyen anyagi kárért vagy személyi sérülésért. Az Ön törvényes jogait (ha vannak) ez nem érinti.

Sony viszonteladók számára

A termék felszereléséhez megfelelő tapasztalat szükséges. A biztonságos munkavégzés érdekében alaposan olvassa el ezt az útmutatót. A Sony nem tehető felelőssé helytelen kezelés és szerelés miatt bekövetkezett semmilyen kárért vagy sérülésért. Kérjük, a szerelés befejezése után ezt az útmutatót adja át a fogyasztónak.

Ez a használati útmutató a termék helyes kezelését, illetve a fontos balesetvédelmi intézkedéseket mutatja be. Alaposan olvassa el ezt az útmutatót, és használja megfelelően a terméket. A későbbi használat céljára őrizze meg ezt az útmutatót.

A Sony termékeinek tervezése a biztonság szem előtt tartásával történik. A termék helytelen használata azonban súlyos égési sérülést, áramütést okozhat, a termék felrobbanhat vagy leeshet. Az ilyen balesetek elkerülése érdekében tartsa be a biztonsági előírásokat.

VIGYÁZAT

Meghatározott termékek

Ez a fali konzol a megadott TV-készülékekhez használható. TV-készülékek esetében a használható fali konzol típusát a készülék Referencia útmutatója tartalmazza.

Vásárlóink figyelmébe

FIGYELMEZTETÉS

A következő biztonsági előírások be nem tartása súlyos égési sérülést, halált, áramütést okozhat, a termék pedig leeshet.

A szerelést erre felhatalmazott vállalkozó végezze, és a gyerekeket tartsa távol a szerelés helyszínétől.

A fali konzol vagy a TV-készülék helytelen felszerelése esetén a következő balesetek következhetnek be. A szerelést felhatalmazott vállalkozónak kell végeznie.

A TV-készülék leeshet, és súlyos sérülést, zúzódást vagy törést okozhat. Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetlen, vagy nem merőleges a padlózatra, akkor a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. A falnak legalább a TV-készülék súlyának négyszeresét kell elbírnia.

(A TV-készülék súlyát lásd a készülék Referencia útmutatójában.) Ha a fali konzol felerősítése nem elég erős, akkor a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A TV-készülék szállítását és levételét erre felhatalmazott vállalkozó végezze.

Ha a TV-készülék szállítását vagy levételét nem felhatalmazott vállalkozó végzi, a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. Ügyeljen rá, hogy két vagy több személy (75 hüvelykes, vagy annál nagyobb televízió esetén három vagy több személy) szállítsa vagy szerelje le a televíziót.

A tv-készülék felerősítése után ne távolítsa el a csavarokat stb.

Ellenkező esetben a tv-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolt ne szerelje szét, és az alkatrészeit ne változtassa meg.

Ekkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolra csak a megadott készüléket erősítse fel.

Ez a fali konzol csak a megadott készülékekhez használható. Más készülék felerősítése esetén a készülék leeshet, eltörhet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolra csak a tv-készüléket erősítse fel. Ne rázza a tv-t jobbra/balra, felfelé/lefelé.

Ellenkező esetben a tv-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

Ne támaszkodjon a tv-készülékre, és ne kapaszkodjon bele.

Ne támaszkodjon a tv-készülékre, és ne kapaszkodjon bele, mert a tv-készülék Önre eshet, és súlyos sérülést okozhat.

VIGYÁZAT

Az alábbi biztonsági előírások be nem tartása személyi sérülést vagy anyagi kárt okozhat.

A készülék tisztítása vagy karbantartása során ne alkalmazzon túl nagy erőt.

Ne nyomja meg nagy erővel a tv-készülék felső részét. Ellenkező esetben a tv-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

Biztonsági előírások

Ha a fali konzolra erősített TV-készüléket hosszú ideig használja, akkor a fal anyagától függően a TV-készülék mögött vagy felett elszíneződhet a falfelület, a tapéta leválhat. Ha a fali konzolt leszereli, a csavarfuratok megmaradnak. - Ne használja a fali konzolt olyan helyen, ahol mechanikai rezgésnek lehet kitéve.

A fali konzol felszerelése

Sony viszonteladók számára

FIGYELMEZTETÉS

A következő útmutatások csak a Sony viszonteladók számára szólnak. Feltétlenül olvassa el a fontos biztonsági előírásokat, és a készülék felszerelése, karbantartása, ellenőrzése során fokozottan ügyeljen a biztonságra.

A fali konzolt ne szerelje fel olyan helyen, ahol a TV-készülék sarkai vagy oldalai kilóghatnak a fal síkjából.

A falra függesztő konzolt ne szerelje fel olyan falfelületre, például oszlopra, ahol a TV-készülék sarkai vagy oldalai kilóghatnak a fal síkjából. Ha egy személy vagy tárgy a TV-készülék kiálló sarkába vagy oldalába ütközik, az személyi sérülést vagy anyagi kárt okozhat.

A TV-készüléket ne szerelje légkondicionáló alá vagy fölé.

Ha a TV-készüléket hosszú ideig éri a légkondicionálóból csepegő víz vagy a levegőáram, az áramütést okozhat, vagy a TV-készülék helytelenül működhet.

Ügyeljen a fali konzol ennek a használati útmutatónak megfelelő, biztonságos falra rögzítésére.

Ha bármelyik csavar laza, vagy kiesik, akkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat. A fal anyagának megfelelő csavart használjon, és az egységet négy vagy több 8 mm átmérőjű (vagy azzal egyenértékű) csavarral biztonságosan rögzítse a falra.

A mellékelt csavarokat és csatlakozóelemeket használja, és tartsa be a használati útmutató utasításait. Ha más alkatrészeket használ, akkor a TV-készülék leeshet, és személyi sérülést okozhat, vagy a TV-készülék megsérülhet.

A fali konzolt a használati útmutató utasításainak szigorú betartásával, helyesen szerelje össze.

Ha valamelyik csavar laza, vagy kiesik, akkor a TV-készülék leeshet, és személyi sérülést okozhat, vagy megsérülhet.

A megfelelő pozíciókban erősen húzza meg a csavarokat.

Ennek elmulasztása esetén a TV-készülék leeshet, és személyi sérülést okozhat, vagy megrongálódhat.

Ügyeljen arra, hogy felszerelés közben ne érje ütés a TV-készüléket.

Ha a TV-készüléket ütés éri, akkor leeshet vagy eltörhet. Ez személyi sérülést okozhat.

A TV-készüléket olyan sík falra szerelje fel, amely merőleges a padlózatra.

Ellenkező esetben a TV-készülék leeshet, és személyi sérülést okozhat.

A TV-készülék helyes felerősítése után megfelelően rögzítse a kábeleket.

Ha a kábelek emberbe vagy tárgyakba gabalyodnak, az személyi sérülést okozhat, és a TV-készülék megrongálódhat.

Ügyeljen arra, hogy a hálózati kábel vagy a csatlakozókábelek ne csípődjenek be.

Ha a hálózati kábel vagy az összekötő kábelek a készülék és a fal közé csípődnek, illetve erőszakosan meghajlítják vagy megcsavarják őket, akkor a belső vezetékek szabaddá válhatnak, és rövidzárlat vagy szakadás következhet be. Ez tüzet vagy áramütést okozhat.

A fali konzol falra erősítéséhez szükséges csavarok nincsenek mellékelve.

A fali konzol falra erősítéséhez használja a fal anyagának és szerkezetének megfelelő csavarokat.

A felszerelés előkészületei 5

Az alkatrészek ellenőrzése 5

A felszereléshez megfelelő hely kiválasztása 6

Az alap falra szerelése 8

A televíziókészülék felszerelésének előkészítése 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

A tv-készülék felszerelése a falra 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

A felszerelés megfelelőségének ellenőrzése. 18

Egyéb információk. 18

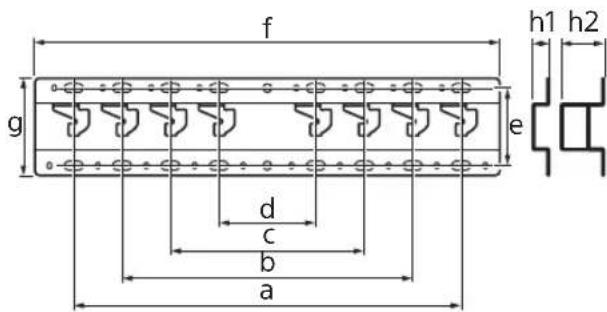

Műszaki adatok. 18

A televíziókészülék falra szerelése

A szerelési utasítások televíziókészülékenként eltérnek.

A tv-készülék falra szereléséhez használja az SU-WL450 fali konzolt.

Megjegyzés

• Az eltávolított csavarokat biztos helyen, gyermekek elől elzárva tartsa.

A felszerelés előkészületei

A felszerelés előtt készítse el a TV referencia útmutatóját és a beállítási útmutatóját. - A szerelés megkezdése előtt készítsen elő olyan keresztfejű (Philips) csavarhúzót, amely illik a csavarokba. Döntse el, hol helyezkedjen el a TV-készülék. Készítsen elő négy vagy több 8 mm átmérőjű, és egy 5 mm átmérőjű vagy annak megfelelő csavart (nincs mellékelve). A fal anyagának megfelelő csavarokat válasszon.

Az alkatrészek ellenőrzése

A SU-WL450 modellhez mellékelve

Ellenőrizze, hogy minden alkatrész megtalálható-e.

A Alap (20) (1) B Tárcsa (2)
◎ PSW 6x20 (4)◎ PSW 4x20 hüvellyel (2)
E Távtartó (20) (2) E	Pánt (1)
◎ Hüvely (20) (M4) (2)	◎ PSW 4x20 (2)
① Alap illesztőkeret (2)	◎ PSW 4x10 (8)
◎ Távtartó (60) (2)	PSW 6x50 (2)
◎ Hüvely (M4) (2)◎ PSW 4x50 (2)

A felszereléshez megfelelő hely kiválasztása

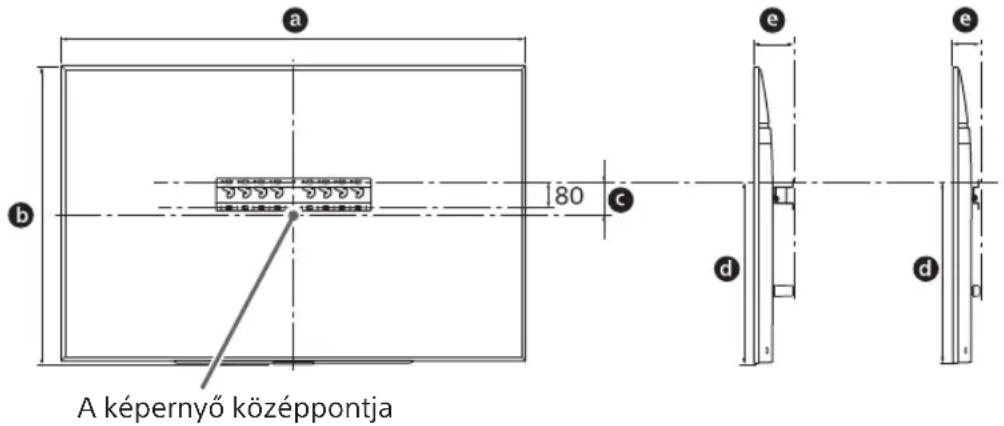

1 Határozza meg a felszerelés helyét.

Győződjön meg arról, hogy a falon elegendő hely van a TV-készüléknek, illetve hogy a fal legalább a televíziókészülék súlyának négyszeresét képes megtartani. A következő táblázat alapján szerelje fel a TV-készüléket a falra. A TV-készülék súlyát lásd a készülék referencia útmutatójában.

Normál rögzítés Falhoz közeli rögzítés

Mértékegység: mm

Típusnév	A képernyő méretei		A képernyő kózéppontjának helyét meghatározó méret		A felszereléshez tartozó hosszéréték
	a	b	c	d	e
					Normál rögzítés	Faltoz kõzeli rögzítés
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□	1673	963	107	595	116	75
KD-75XG85□□
KD-65XG87□□	1450	836	99	523	115	73
KD-65XG85□□
KD-55XG87□□	1231	713	106	468	115	73
KD-55XG85□□

Megjegyzés

• A felszereléstől függően a táblázat adataihoz képest kisebb eltérés mutatkozhat. Ha a TV-készüléket falra szereli, a TV felső oldala enyhén előre dől.

Ügyeljen arra, hogy a televíziókészülék és a plafon, valamint a fal kiálló részei között legalább az alábbi ábrán látható hely maradjon.

Mértékegység: mm

A megfelelő szellőzés biztosítása, és por vagy szennyeződés felhalmozódásának megelőzése érdekében:

• Ne üzemeltesse a TV-készüléket fektetve, fejjel lefelé felszerelve, a határára vagy az oldalára fordítva.
• Ne üzemeltesse a TV-készüléket polcon, ágyra vagy takaróra helyezve, illetve szekrényben.
• Ne takarja le a TV-készüléket függönnyel vagy hasonló textíliával, illetve újsággal vagy hasonló anyaggal.
• Ne szerelje fel a TV-készüléket az alábbi módon.

Gátolt levegőáramlás.

Megjegyzés

Ha a kábeleket a falban kívánja elvezetni, akkor még a szerelés megkezdése előtt fúrja ki a szükséges lyukat a falon.

Készítsen egy lyukat a falban valahol az alap (20) A, alap illesztőkeret 1 és a távtartó (20) E, a távtartó (60) K területén kívül ahhoz, hogy elkerülje a kábelek becsípődését.

2 Válassza ki a falra való felszerelés stílusát. A TV hátulja és a fal közötti távolság az alábbiak szerint választható ki.

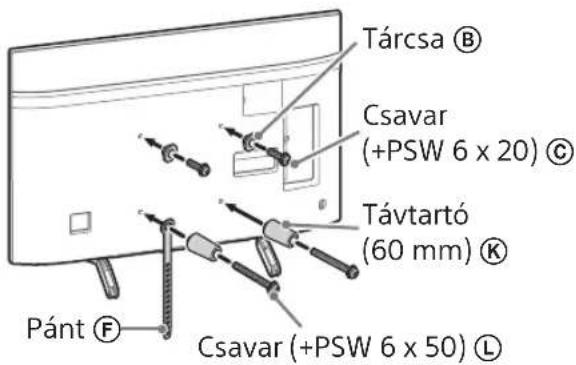

2-a Normál rögzítés

2-b Falhoz közeli rögzítés

Tekintse meg az 1. lépésben látható táblázatot.

FIGYELMEZTETÉS

A 2-b lehetőség választása esetén a hátsó csatlakozókhoz való hozzáférés korlátozott.

3 Az alap illesztőkeret elhelyezésével kapcsolatban tekintse meg az alábbi táblázatot. A 2-b lehetőség választása esetén hagyja ki ezt a lépést.

Típusnév Kampól helye
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

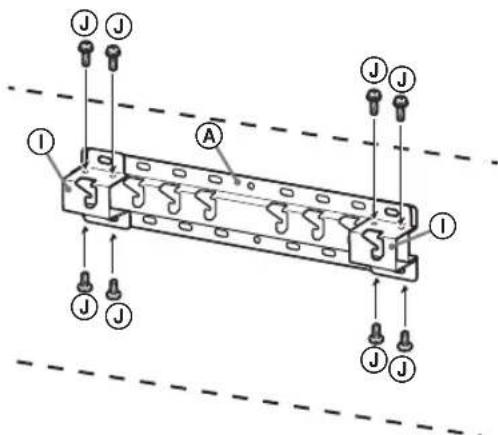

Illessze fel az ① alap illesztőkeretet a ② csavar (PSW 4x10) használatával az (20) ④ alapra, ha a 2-a lehetőséget választotta.

4 Határozza meg a csavarok helyét az alap (20) felszereléséhez.

Tekintse meg a műszaki adatokat a 18. oldalon.

A 2-a lehetőség választása esetén használja az ① alap illesztőkeret furathelyeit.

FIGYELMEZTETÉS

A tévékészüléket tartó fal teherbírásának akkorának kell lennie, hogy legalább a készülék tömegének négyszeresét elbírja (a TV-készülék súlyát lásd a készülék Referencia útmutatójában).

Derítse ki, mekkora a teherbírása a falnak, amelyre a televíziókészüléket szerelni kívánja. Szükség esetén megfelelően erősítse meg a falat.

Az alap falra szerelése

• Használjon négy vagy több 8 mm átmérőjű vagy annak megfelelő csavart (nincs mellékelve). Illesszen négy csavart az ① alap illesztőkeret furataihoz és az (20) alaphoz (csak 2-a). Vízszintesen szerelje fel az (20) alapot a falra.

A televíziókészülék felszerelésének előkészítése

Az állvány felszereléséről lásd a beállítási útmutatót.

KD-85/75XG85□□, KD-75XG87□□

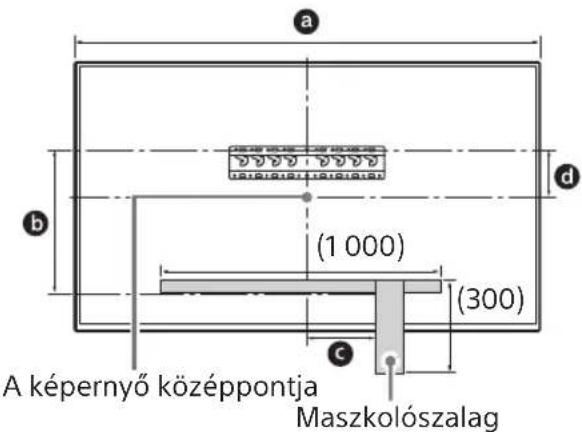

1 A felszerelés tervezett helyét jelölje meg a falon.

Használjon maszkolószalagot, vagy egyéb eszközt (nincs mellékelve) ahhoz, hogy a televízió helyét bejelölje az alap vagy az alap illesztőkeret közelében. Tájékoztatásul használja a következő táblázatot.

Mértékegység: mm

Típusnév	Megelöhssz			A képernyő kózéppontjának helyét meghatározó méret
	a	b	c	d
KD-85XG85☐☐	1	909	683	200 251
KD-75XG87☐☐ KD-75XG85☐☐	1	673	468	200 107

2 Távolítsa el a csavarokat a tv-készülék hátuljáról.

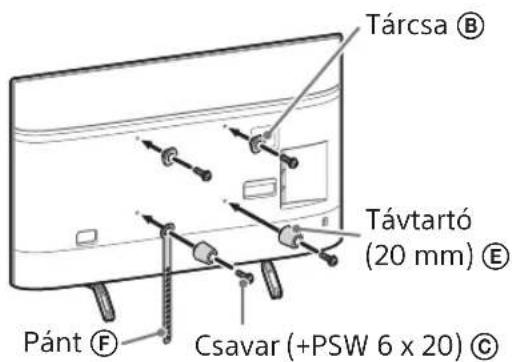

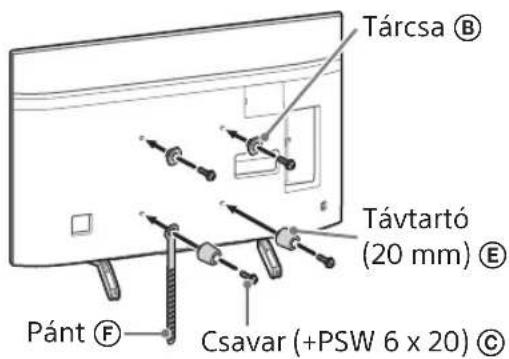

3 Csatlakoztassa a fali konzol csatlakozóelemeit. Ellenőrizze a csatlakozóelemeket az 5. oldalon található, "Az alkatrészek ellenőrzése" című szakasz "A SU-WL450 modellhez mellékelve" részének segítségével.

Megjegyzés

A csavarok használatával szorosan rögzítse a csatlakozóelemeket. Elektromos csavarhajtó használata esetén kb. 1,5 N·m {15 kgf·cm} meghúzási nyomatékot kell beállítani. A felhasznált, vagy fel nem használt alkatrészeket biztos helyen tartsa a későbbi felhasználáshoz. Őrizze meg ezt a kézikönyvet későbbi használatra.

Falhoz közeli rögzítés (2-b)

Megjegyzés

• A televízió hátulján található terminálok közül néhányat nem lehet használni, ha ezt a rögzítési stílust használja.

4 Csatlakoztassa a szükséges kábel(eke)t a tv-készülékhez.

Mindenképpen csatlakoztassa a kábeleket, mielőtt felszereli a televíziókészüléket a falra. A televíziókészülék felszerelése után már nem tudja csatlakoztatni a kábeleket. További részletek a tv-készülékről annak Referencia útmutatójában találhatók.

Megjegyzés

A kábelek falban való elvezetését bízza jóváhagyással rendelkező alvállalkozóra. Kötegelje a csatlakozókábeleket annak érdekében, hogy ne lépjen rájuk a falra történő felszerelés előtt.

5 Válassza le az asztali állványt a tv-készülékről.

• Egyszerre csak az asztali állvány egyik oldalát távolítsa el. Fogja meg erősen és tartsa meg biztonságosan az asztali állványt mindkét kezével, miközben a többiek felemelik a televíziót.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Ismételje meg az előző lépést, és távolítsa el az asztali állvány másik oldalát.

Megjegyzés

- Az asztali állvány leválasztásához három vagy több személy szükséges. - Ügyeljen arra, hogy az asztali állvány televízióról történő leválasztásakor ne alkalmazzon túl nagy erőt, mert az a televízió leeséséhez vezet, ami személyi sérülést vagy a televízió fizikai károsodását eredményezheti. Az asztali állvány kezelésekor legyen óvatos annak érdekében, hogy elkerülje a televízió sérülését. A televízió megemelésekor legyen óvatos, mivel az asztali állvány leválasztása után az asztali állvány felborulhat és személyi sérülést okozhat. Legyen óvatos, amikor az asztali állványt leválasztja a televízióról, nehogy az felboruljon és kárt tegyen abban a felületben, amin a televízió áll.

KD-65/55XG87□□

KD-65/55XG85□

1 Távolítsa el a csavarokat a tv-készülék hátuljáról.

2 Csatlakoztassa a fali konzol csatlakozóelemeit. Ellenőrizze a csatlakozóelemeket az 5. oldalon található, "Az alkatrészek ellenőrzése" című szakasz "A SU-WL450 modellhez mellékelve" részének segítségével.

Megjegyzés

A csavarok használatával szorosan rögzítse a csatlakozóelemeket. Elektromos csavarhúzó használata esetén kb. 1,5 N·m (15 kgf·cm) meghúzási nyomatékot kell beállítani. A felhasznált, vagy fel nem használt alkatrészeket biztos helyen tárolja a későbbi felhasználáshoz. Őrizze meg ezt a kézikönyvet későbbi használatra.

Normál rögzítés (2-a)

Falhoz közeli rögzítés (2-b)

Megjegyzés

• A televízió hátulján található terminálok közül néhányat nem lehet használni, ha ezt a rögzítési stílust használja.

3 Csatlakoztassa a szükséges kábel(eke)t a tv-készülékhez.

Mindenképpen csatlakoztassa a kábeleket, mielőtt felszereli a televíziókészüléket a falra. A televíziókészülék felszerelése után már nem tudja csatlakoztatni a kábeleket. További részletek a tv-készülékről annak Referencia útmutatójában találhatók.

Megjegyzés

A kábelek falban való elvezetését bízza jóváhagyással rendelkező alvállalkozóra.

Kötegelje a csatlakozókábeleket annak érdekében, hogy ne lépjen rájuk a falra történő felszerelés előtt.

4 Válassza le az asztali állványt a tv-készülékről.

• Egyszerre csak az asztali állvány egyik oldalát távolítsa el. Fogja meg erősen és tartsa meg biztonságosan az asztali állványt mindkét kezével, miközben a többiek felemelik a televíziót.

Ismételje meg az előző lépést, és távolítsa el az asztali állvány másik oldalát.

Megjegyzés

Az asztali állvány leválasztásához három vagy több személy szükséges. - Ügyeljen arra, hogy az asztali állvány televízióról történő leválasztásakor ne alkalmazzon túl nagy erőt, mert az a televízió leeséséhez vezethet, ami személyi sérülést vagy a televízió fizikai károsodását eredményezheti. Az asztali állvány kezelésekor legyen óvatos annak érdekében, hogy elkerülje a televízió sérülését. A televízió megemelésekor legyen óvatos, mivel az asztali állvány leválasztása után az asztali állvány felborulhat és személyi sérülést okozhat. Legyen óvatos, amikor az asztali állványt leválasztja a televízióról, nehogy az felboruljon és kárt tegyen abban a felületben, amin a televízió áll.

A tv-készülék felszerelése a falra

KD-85/75XG85□□，KD-75XG87□□

1 Emelje meg a televíziót.

Annak a megválasztásához, hogy a tartók (B) hol csatlakozzanak az alap, vagy az alap illesztőkeret tartójához, tekintse át "A felszereléshez megfelelő hely kiválasztása" 3. lépésében szereplő táblázatot, a(z) 7. oldalon. - Győződjön meg róla, hogy a televízió hátsó része hozzáér az alaphoz vagy az alap illesztőkerethez, amikor a televíziót tartja.

Megegyzés

Tartsa mindkét kezzel biztosan a televíziót, és győződjön meg róla, hogy a Pánt F és a televízió alsó része egy vonalban vannak a maszkolószalaggal. A televíziót három ember szállítsa, és a televízióval szemben álló személy irányítsa a többieket a pozíció beállítása közben.

Kiemelt óvatosságra van szükség a televízió felszerelése közben, különösen annak a személynek a részéről, aki alulról támasztja meg a televíziót, mert a készülék leborulhat, és ez súlyos testi sérülést, akár halált is okozhat.

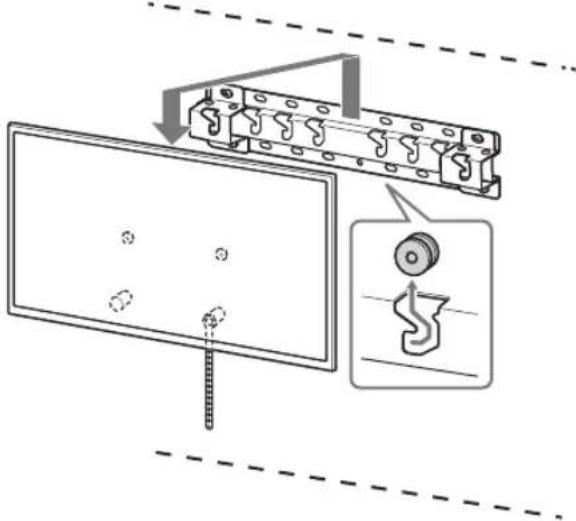

2 Szerelje fel a televíziót az alapra vagy alap illesztőkeretre.

• Finoman csúsztassa le a televíziót, és a televízió hátulján lévő tárcsákat (B) akassza az alapba vagy az alap illesztőkeretbe, miután megbizonyosodott a furatok megfelelő alakjáról.
• A televíziókészülék falra való felszerelése után ellenőrizze, hogy a tárcsák (B) szorosan illeszkednek-e az alapba vagy az alap illesztőkeretbe.
• Óvatosan engedje el mindkét kezzel, ügyelve arra, hogy a televízió ne essen le.

• Miután a televíziót felszerelte a falra, távolítsa el a maszkolószalagot, vagy egyéb eszközöket a falról.

2-a

↓

↓

↓

2-b

↓

↓

FIGYELMEZTETÉS

• Ügyeljen rá, hogy két vagy több személy (75 hüvelykes, vagy annál nagyobb televízió esetén három vagy több személy) fogja a televíziót szállítás közben.

3 Teendők a TV-készülék aljának elmozdulása ellen.

• A laza pántot F rögzítse feszesen a falhoz.

Használjon egy 5 mm átmérőjű vagy annak megfelelő csavart (nincs mellékelve).

Megjegyzés

• Próbálja a TV-készülék alját enyhén maga felé húzni annak ellenőrzéséhez, hogy az biztosan nem mozog-e előre. Ha mozgást tapasztal, akkor a rögzítés nem megfelelő, és a pántot újra szorosan fel kell erősíteni.

KD-65/55XG87□□,

KD-65/55XG85□□

1 Emelje meg a televíziót.

Annak a megválasztásához, hogy a tartcsák (B) hol csatlakozzanak az alap, vagy az alap illesztőkeret tartójához, tekintse át "A felszereléshez megfelelő hely kiválasztása" 3. lépésében szereplő táblázatot, a(z) 7. oldalon. Győződjön meg róla, hogy a televízió hátsó része hozzáér az alaphoz vagy az alap illesztőkeretéhez, amikor a televíziót tartja.

Megjegyzés

Tartsa meg két kézzel biztonságosan a televíziót.

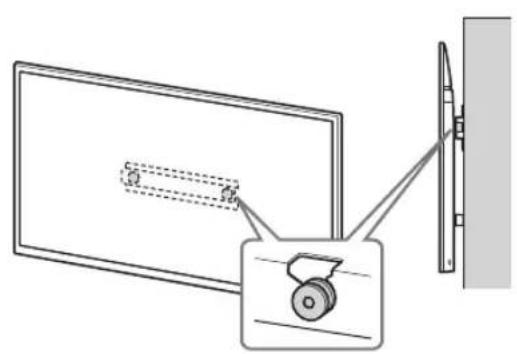

2 Szerelje fel a televíziót az alapra vagy alap illesztőkeretre.

• Finoman csúsztassa le a televíziót, és a televízió hátulján lévő tárcsákat (B) akassza az alapba vagy az alap illesztőkeretébe, miután megbizonyosodott a furatok megfelelő alakjáról.
• A televíziókészülék falra való felszerelése után ellenőrizze, hogy a tárcsák ⑧ szorosan illeszkednek-e az alapba vagy az alap illesztőkeretébe.
• Óvatosan engedje el mindkét kézzel, ügyelve arra, hogy a televízió ne essen le.

2-a

2-b

↓

↓

FIGYELMEZTETÉS

• Ügyeljen rá, hogy két vagy több személy (75 hüvelykes, vagy annál nagyobb televízió esetén három vagy több személy) fogja a televíziót szállítás közben.

3 Teendők a tv-készülék aljának elmozdulása ellen.

• A laza pantot F rögzítse feszesen a falhoz.

Használjon egy 5 mm átmérőjű vagy annak megfelelő csavart (nincs mellékelve).

Megjegyzés

• Próbálja a tv-készülék alját enyhén maga felé húzni annak ellenőrzéséhez, hogy az biztosan nem mozog-e előre. Ha mozgást tapasztal, akkor a rögzítés nem megfelelő, és a pantot F újra szorosan fel kell erősíteni.

A felszerelés megfelelőségének ellenőrzése

Ellenőrizze a következőket.

A tárcsák ⑧ szorosan illeszkednek az alapba vagy az alap illesztőkeretbe. - A hálózati kábel és az összekötő kábelek nem csavarodtak meg vagy csípődtek be. A pánt F feszes és nem laza.

FIGYELMEZTETÉS

A hálózati kábel stb. nem megfelelő elhelyezése rövidzárlat miatt tüzet vagy áramütést okozhat. Ellenőrizze a felszerelés megfelelőségét.

Egyéb információk

A televíziókészülék eltávolításakor visszafelé hajtsa végre az eljárást.

FIGYELMEZTETÉS

• Ügyeljen rá, hogy két, vagy több személy (75 hüvelykes, vagy annál nagyobb televízió esetén három vagy több személy) fogja a televíziót leszerelés közben.

Műszaki adatok

Méretek: (kb.) [mm]

a:400

b : 300

c:200

d : 100

e:80

f: 480

g: 100

h1: 20 (2-besétén)

h2: 60 (2-aeseten)

Súly (csak az alap): (kb.) [kg]

0,8

A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
