Bravia KD75XG8505 - Televizorius SONY - Nemokama naudojimo instrukcija

Produkto tipas	LED 4K HDR televizorius
Prekės ženklas	Sony
Modelis	Bravia KD75XG8505
Ekrano dydis	75 coliai (189 cm)
Rezoliucija	3840 x 2160 (4K Ultra HD)
Ekrano technologija	LED, tiesioginis apšvietimas
HDR funkcijos	HDR10, HLG, Dolby Vision
Operacinė sistema	Android TV
Ryšiai	Wi-Fi, Bluetooth, Ethernet
HDMI įėjimai	4 HDMI įėjimai
USB prievadai	3 USB prievadai
Matmenys (be stovo)	Maždaug 1673 x 963 x 107 mm (P x A x G)
Matmenys (su stovu)	Maždaug 1673 x 1042 x 401 mm (P x A x G)
Svoris (be stovo)	Maždaug 30,8 kg
Svoris (su stovu)	Maždaug 32,5 kg
Maitinimas	220-240 V kintamoji srovė, 50-60 Hz
Elektros suvartojimas (maks.)	350 W
Suvartojimas budėjimo režimu	Mažiau nei 0,5 W
Suderinamas sieninis laikiklis	SU-WL450 (pasirinktinai)
VESA standartas	300 x 300 mm
Garsiakalbiai	2 x 10 W stereo
Garso funkcijos	Dolby Audio, S-Force Front Surround
Priežiūra ir valymas	Naudokite minkštą, sausą šluostę. Nenaudokite cheminių medžiagų.
Atsarginės dalys ir remonto galimybė	Atsarginės dalys prieinamos pas įgaliotus prekiautojus. Remonto indeksas: 7,0/10.
Pateikiami dokumentai	Referencinis vadovas, įrengimo vadovas, sieninio laikiklio naudojimo instrukcija
Garantija	2 metai

Dažnai užduodami klausimai - Bravia KD75XG8505 SONY

Kokie yra Sony Bravia KD75XG8505 televizoriaus matmenys?

Matmenys be stovo yra maždaug 1673 x 963 x 107 mm (P x A x G). Su stalu, apskaičiuokite maždaug 1673 x 1042 x 401 mm.

Koks yra Sony Bravia KD75XG8505 televizoriaus svoris?

Svoris be stovo yra maždaug 30,8 kg, o su stovu - maždaug 32,5 kg.

Kaip sumontuoti televizorių ant sieninio laikiklio?

Naudokite suderinamą sieninį laikiklį SU-WL450. Vykdykite naudojimo instrukcijos nurodymus, kad pritvirtintumėte pagrindą prie sienos bent keturiais 8 mm skersmens varžtais. Siena turi atlaikyti bent keturis kartus didesnį nei televizoriaus svorį.

Kokių kabelių reikia televizoriui prijungti?

Prijunkite kabelius prieš montuodami televizorių ant sienos. Naudokite HDMI kabelius, maitinimo laidą ir galbūt Ethernet kabelį ar anteną. Vykdykite pateiktą referencinį vadovą.

Ar televizorių galima montuoti vienam?

Ne, rekomenduojama patikėti montavimą įgaliotiems Sony montuotojams. Saugumo sumetimais bent du žmonės (trys 75 colių ar didesniems modeliams) turi pakelti ir sumontuoti televizorių.

Kaip išvalyti ekraną ir korpusą?

Naudokite minkštą, sausą šluostę ekranui ir korpusui nuvalyti. Niekada nenaudokite cheminių medžiagų, alkoholio ar abrazyvinių valiklių. Dėl sunkiai įveikiamų dėmių šiek tiek sudrėkinkite šluostę vandeniu.

Kokios yra palaikomos raiškos ir HDR technologijos?

Televizorius palaiko 4K Ultra HD raišką (3840 x 2160) ir HDR10, HLG bei Dolby Vision technologijas optimaliai vaizdo kokybei.

Ar televizorius turi balso nuotolinio valdymo pultą?

Taip, nuotolinio valdymo pultas turi mikrofoną balso komandoms per Google asistentą. Televizorius veikia su Android TV, turinčiu integruotą Google asistentą.

Kokių saugumo priemonių reikia laikytis?

Niekada neišimkite varžtų po montavimo, nekratykite televizoriaus, neatsiremkite į jį ir nemontuokite kitų įrenginių ant sieninio laikiklio. Venkite vandens ir oro srautų poveikio.

Kur rasti atsargines dalis ir remonto informaciją?

Atsarginės dalys prieinamos pas įgaliotus Sony prekiautojus. Remonto indeksas yra 7,0/10. Apsilankykite oficialioje Sony svetainėje, kad rastumėte vadovus ir įgaliotus serviso centrus.

NAUDOJIMO INSTRUKCIJA Bravia KD75XG8505 SONY

Užstatymo procesas kiekvienam televizoriui yra atskiras. Montuodami televizorių prie sienos, naudokite sieninį laikiklį SU-WL450.

Pastaba

Išsuktas varžtas būtinai laikykite saugioje, vaikams nepasiekiamoje vietoje.

Oro cirkuliacija blokuojama.

Pastaba

Jei norite laidus vesti per sieną, padarykite sienoje angą ir įstatykite laidus prieš montavimą. Kad nesuspaustumėte laidų, padarykite sienoje angą šiek tiek į šoną nuo pagrindo (20) A, pagrindo adapterio 1 ir tarpiklių (20) E, tarpiklių (60) K perimetro.

Žr. televizoriaus komplektacijoje esančią naudojimo instrukciją.

Pastaba

Kabelių vedimą per sieną patikėkite licencijuotam specialistui. Sujunkite jungiamuosius kabelius, kad nebūtų galimybės ant jų užlipti prieš montuojant prie sienos.

5 Atjunkite nuo televizoriaus stalo stovą.

• Nuimkite stalo stovo puses po vieną. Tvirtai laikykite stalo stovą abiem rankomis, kol padėjėjai pakels televizorių.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Pakartokite ankstesnį veiksmą ir nuimkite kitą stalo stovo pusę.

Pastaba

Norėdami atjungti stalinį stovą, reikia mažiausiai trijų žmonių pagalbos. - Stalinio stovo negalima atjungti nuo televizoriaus per didele jėga, nes taip televizorius gali nukristi ir sukelti traumų arba sugadinti televizorių. - Atlikdami veiksmus su staliniu stovu, būkite atsargūs, kad išvengtumėte televizoriaus pažeidimų. Jei stalinis stovas nėra pritvirtintas, būkite atsargūs keldami televizorių, nes stovas gali apvirsti ir sukelti traumų. - Būkite atsargūs nuimdami stalinį stovą nuo televizoriaus, kad neapverstumėte televizoriaus ir nesugadintumėte paviršiaus, ant kurio jis stovi.

KD-65/55XG87□□,

KD-65/55XG85□

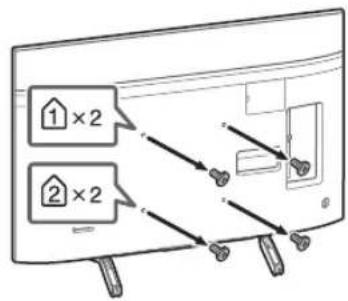

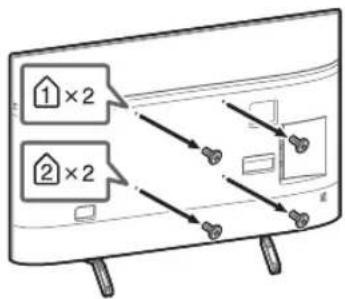

1 Išsukite televizoriaus gale esančius varžtus.

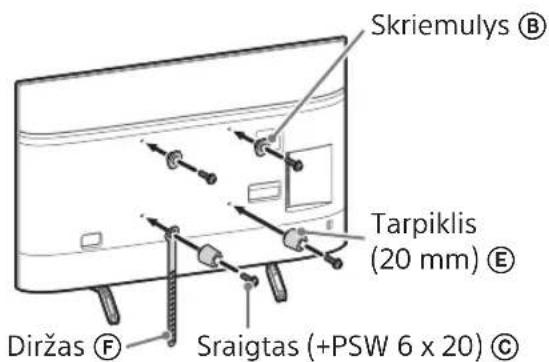

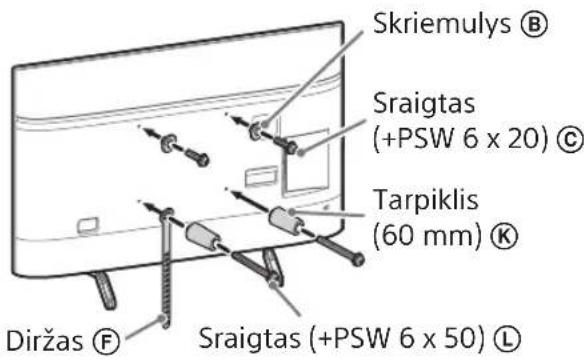

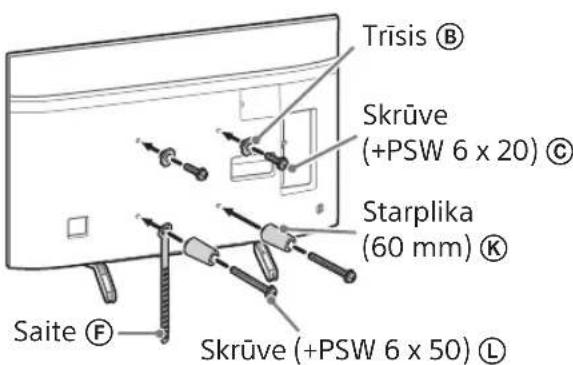

2 Pritvirtinkite sieninio laikiklio tvirtinimo elementus. Patikrinkite tvirtinimo elementus, žr. 5 puslapyje skyrių "Detalių patikra" skyrių "Komplektas SU-WL450".

Pastaba

Tvirtai priveržkite tvirtinimo elementus. Jei naudojamas elektrinis atsuktuvas, nustatykite sukimo momentą iki maždaug 1,5 N·m {15 kgf·cm}. - Naudotas ir nenaudotas dalis būtinai saugokite saugioje vietoje ateities reikmėms. Išsaugokite šią instrukciją ateities žinioms.

Įprastas montavimas (2-a)

Kompaktiškas montavimas (2-b)

Pastaba

Žr. televizoriaus komplektacijoje esančią atskirą instrukciją.

Pastaba

Kabelių vedimą per sieną patikėkite licencijuotam specialistui. Sujunkite jungiamuosius kabelius, kad jie netrukdytų prieš montuojant prie sienos.

4 Atjunkite nuo televizoriaus stalinį stovą.

Nuimkite stalinio stovo puses po vieną. Tvirtai laikykite stovą abiem rankomis, kol padėjėjai pakels televizorių.

• Pakartokite ankstesnį veiksmą ir nuimkite kitą stovo pusę.

Pastaba

Norint atjungti stovą, reikia bent trijų žmonių pagalbos. Stovo negalima atjungti nuo televizoriaus per didele jėga, nes taip televizorius gali nukristi ir sukelti traumų arba sugadinti televizorių. Atliekant veiksmus su stovu, būkite atsargūs, kad išvengtumėte televizoriaus sugadinimo. Jei stovas nėra pritvirtintas, būkite atsargūs keldami televizorių, nes stovas gali apvirsti ir sukelti traumų. Būkite atsargūs nuimdami stovą nuo televizoriaus, kad neapverstumėte televizoriaus ir nesugadintumėte paviršiaus, ant kurio jis stovi.

Televizoriaus tvirtinimas prie sienos

KD-85/75XG85□□，KD-75XG87□□

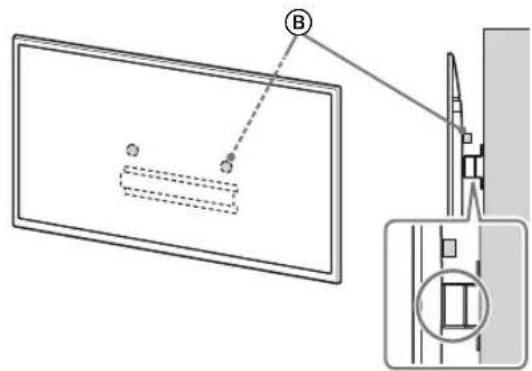

1 Pakelkite televizorių.

Norėdami išdėstyti pakabinimui ant pagrindo arba pagrindo adapterio skirtus kaiščius B, žr. skyriaus "Vietos parinkimas" 3 veiksme nurodytą lentelę 7 psl. - Kai laikote televizorių, įsitikinkite, kad jo galinė dalis liečia pagrindą arba pagrindo adapterį.

Pastaba

Tvirtai laikykite televizorių abiem rankomis ir įsitikinkite, kad kaiščiai F ir televizoriaus apačia sutampa su dažytojo juosta. - Neškite televizorių atsargiai ir leiskite vienam asmeniui, esančiam priešais televizorių, vadovauti, kad sureguliuotų padėtį.

• Būkite atsargūs montuodami televizorių prie sienos, ypač asmeniui, kuris palaiko televizorių iš apačios - televizorius gali kristi, sukeldamas sunkias traumas ar net mirtį.

2 Uždėkite televizorių ant pagrindo arba pagrindo adapterio.

Atsargiai stumkite televizorių žemyn ir įstatykite televizoriaus gale pritvirtintus kaiščius ⑧ į pagrindą arba pagrindo adapterį, kad jie atitiktų angų formą. - Po televizoriaus įrengimo prie sienos patikrinkite, ar kaiščiai ⑧ yra tvirtai pritvirtinti prie pagrindo arba pagrindo adapterio. - Lėtai atleiskite rankas, kad įsitikintumėte, jog televizorius nekrenta.

• Po televizoriaus įrengimo prie sienos nuimkite dažytojo juostą ar kitą naudotą medžiagą nuo sienos.

2-a

↓

↓

↓

2-b

↓

↓

↓

ĮSPĖJIMAS!

• Įsitikinkite, kad nešdami televizorių jį laiko bent du žmonės (bent trys žmonės, jei televizoriaus ekranas yra 75 coliai ar didesnis).

Nelaikykite televizoriaus už apačios.

• Paimkite dirželio (F) galą ir tvirtai pritvirtinkite jį prie sienos.

• Naudokite 5 mm skersmens varžtą arba lygiavertį (į komplektą neįeina).

Pastaba

• Naudokite 5 mm skersmens varžtą arba lygiavertį (į komplektą neįeina).

Pastaba

• Šiek tiek patraukite televizoriaus apačią į save, kad įsitikintumėte, jog jis nejuda. Jei jaučiate judėjimą, televizorius nėra tinkamai pritvirtintas, ir dirželis (F) vėl turi būti tvirtai pritvirtintas prie sienos.

Patikrinkite, ar įrengimas sėkmingai baigtas.

Patikrinkite toliau.

• Trys (B) yra tvirtai pritvirtinti prie pagrindo arba pagrindo adapterio. Laidas ir kabelis nėra susipynę ar susisukę.
• Saitas (F) yra tvirtai įtemptas.

ĮSPĖJIMAS!

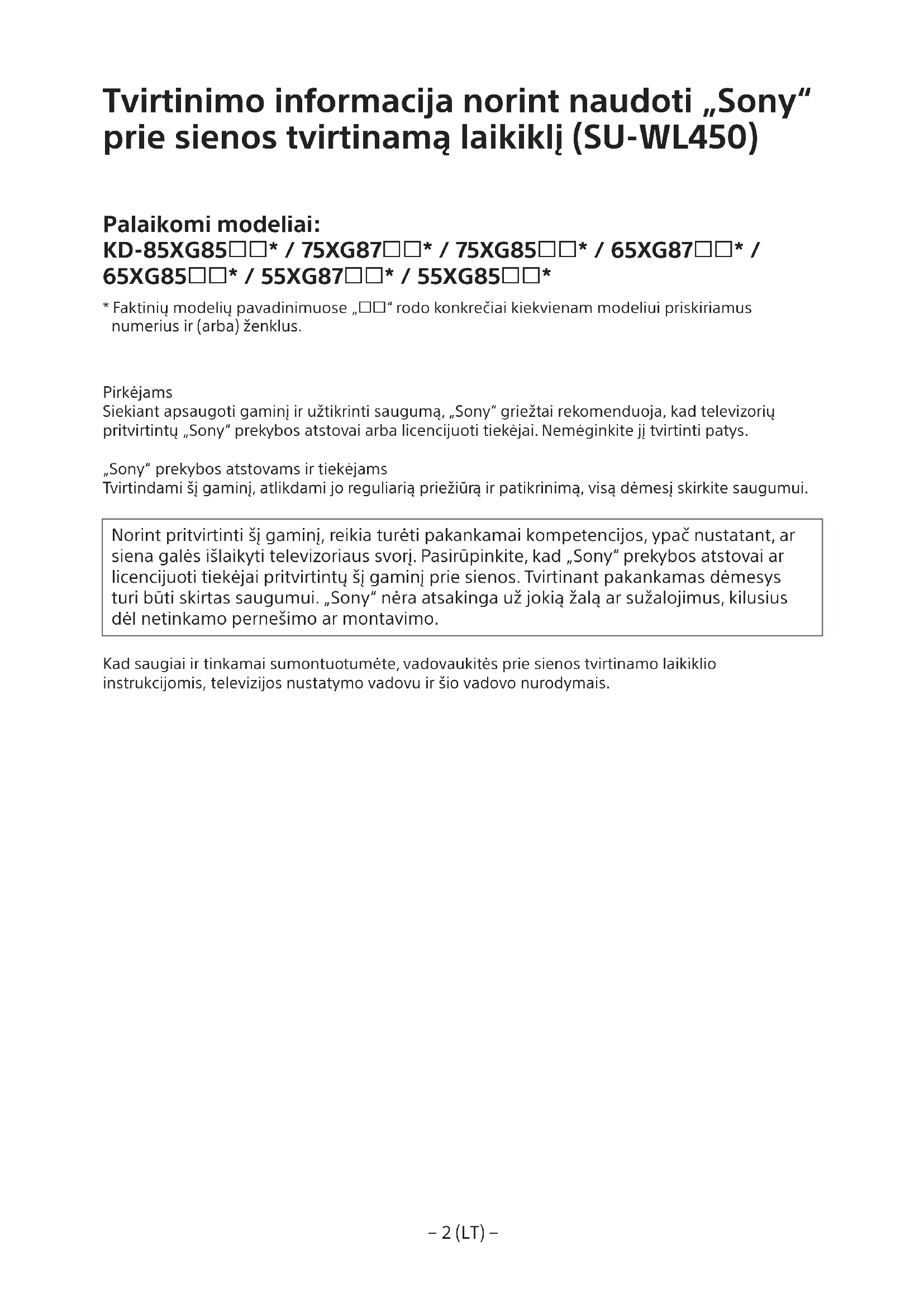

Tvirtinimo informacija, skirta naudoti „Sony“ prie sienos tvirtinamą laikiklį (SU-WL450)

Palaikomi modeliai:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/65XG85□□*/55XG87□□*/55XG85□□*

• Faktinių modelių pavadinimuose „□□“ rodo konkrečiai kiekvienam modeliui priskiriamus numerius ir (arba) ženklus.

Pirkėjams

Siekiant apsaugoti gaminį ir užtikrinti saugumą, „Sony“ griežtai rekomenduoja, kad televizorių pritvirtintų „Sony“ prekybos atstovai arba licencijuoti tiekėjai. Nemėginkite jo tvirtinti patys.

„Sony“ prekybos atstovams ir tiekėjams

Tvirtindami šį gaminį, atlikdami jo reguliarią priežiūrą ir patikrinimą, visą dėmesį skirkite saugumui.

Norint pritvirtinti šį gaminį, reikia turėti pakankamai kompetencijos, ypač nustatant, ar siena galės išlaikyti televizoriaus svorį. Pasirūpinkite, kad „Sony“ prekybos atstovai ar licencijuoti tiekėjai pritvirtintų šį gaminį prie sienos. Tvirtinant pakankamas dėmesys turi būti skiriamas saugumui. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl netinkamo pernešimo ar montavimo.

Kad saugiai ir tinkamai sumontuotumėte, vadovaukitės prie sienos tvirtinamo laikiklio instrukcijomis, televizijos nustatymo vadovu ir šio vadovo nurodymais.

Sauga

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Dėl montavimo kreipkitės į "Sony" prekybos atstovus ar licencijuotus tiekėjus, o montavimo metu ypatingą dėmesį skirkite saugai. "Sony" nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo arba montuojant kitus, nei nurodyti, gaminius. Jūsų teisės pagal įstatymą (jei tokių yra) tai įtakos neturi.

"Sony" prekybos atstovams

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Atidžiai perskaitykite šią naudojimo instrukciją, kad montavimo darbus atliktumėte saugiai. "Sony" nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo. Baigę montavimo darbus atiduokite šį vadovą pirkėjui.

Šioje naudojimo instrukcijoje rodoma, kaip teisingai elgtis su gaminiu ir pateikiamos svarbios atsargumo priemonės, kurių reikia laikytis, kad būtų išvengta nelaimingų atsitikimų. Atidžiai perskaitykite šį vadovą ir teisingai naudokite gaminį. Pasilikite šį vadovą, kad galėtumėte jį peržiūrėti ateityje.

"Sony" gaminiai sukurti galvojant apie saugą. Jei gaminiai naudojami neteisingai, gali kilti gaisras, galima patirti elektros smūgį. Gaminys gali nuvirsti ar užkristi ir taip rimtai sužaloti. Laikykitės atsargumo priemonių dėl saugos, kad išvengtumėte tokių nelaimingų atsitikimų.

Pagaminta Kinijoje

DĖMESIO

Tinkami gaminiai

Šis prie sienos tvirtinamas laikiklis skirtas tam tikriems TV. Norėdami patikrinti, su kuriais televizoriais galima naudoti prie sienos tvirtinamą laikiklį, žr. nuorodinį vadovą.

Pirkėjams

ĮSPĖJIMAS

Nesilaikant toliau pateiktų atsargumo priemonių, gali kilti gaisras, galima patirti elektros smūgį arba gaminys gali nukristi – dėl to galima rimtai susižaloti ar net žūti.

Pasirūpinkite, kad montavimo darbus atliktų licencijuoti tiekėjai, o montavimo metu neleiskite arti būti mažiems vaikams.

Jei prie sienos tvirtinamas laikiklis arba TV sumontuoti netinkamai, gali įvykti toliau nurodyti nelaimingi atsitikimai. Įsitikinkite, kad montavimo darbus atlieka licencijuoti tiekėjai.

TV gali nukristi ir rimtai sužaloti – galite patirti sumušimų arba lūžių. - Jeigu siena, ant kurios montuojamas prie sienos tvirtinamas laikiklis, yra nestabili, nelygi ar nestatmena grindims, įrenginys gali nukristi ir sužaloti arba sugadinti turtą. Siena turėtų būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV. (Norėdami sužinoti televizoriaus svorį, žr. jo naudojimo vadovą.) - Jeigu prie sienos tvirtinamas laikiklis bus sumontuotas nepakankamai tvirtai, įrenginys gali nukristi ir sužaloti arba sugadinti turtą.

TV pernešimo ar išėmimo darbus patikėkite licencijuotiems tiekėjams.

Jei TV transportavimo ar išėmimo darbus atliktų ne licencijuoti tiekėjai, TV gali nukristi ir sužaloti arba sugadinti turtą. Užtikrinkite, kad televizorių neštų ar išmontuotų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

Sumontavę TV, neišsukite sraigtų ar kitų dalių.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nekeiskite prie sienos tvirtinamo laikiklio dalių.

Jei tai padarysite, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą.

Nemontuokite kitos įrangos, išskyrus nurodytą gaminį.

Šis prie sienos tvirtinamas laikiklis skirtas naudoti tik su nurodytu gaminiu. Jeigu montuosite kitą, nei nurodyta, įrangą, ji gali nukristi arba lūžti, todėl sužaloti arba sugadinti turtą.

Prie sienos tvirtinamo laikiklio neapkraukite didesne nei TV apkrova. Nekratykite TV į kairę / dešinę arba aukštyn / žemyn.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nesilenkite ir nesikabinkite ant TV.

Nesilenkite ir nesikabinkite ant TV, nes jis gali ant jūsų užkristi ir rimtai sužaloti.

DĖMESIO

Nesilaikant toliau nurodytų atsargumo priemonių, galima susižaloti arba sugadinti turtą.

Valydami gaminį ar atlikdami jo techninę priežiūrą, neveikite jo per didele jėga.

Nespauskite TV iš viršaus per stipriai. Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Atsargumo priemonės

• Jei TV, sumontuotą ant prie sienos tvirtinamo laikiklio, naudosite ilgą laiką, siena už TV ar virš jo gali nublukti arba tapetai gali atšokti, priklausomai nuo to, iš kokių medžiagų pastatyta siena.
• Nuėmus prisuktą prie sienos tvirtinamą laikiklį, sienoje liks sraigtų padarytos skylės.
• Nenaudokite prie sienos tvirtinamo laikiklio tokiose vietose, kur jį veiktų mechaninė vibracija.

Prie sienos tvirtinamo laikiklio montavimas

"Sony" prekybos atstovams

ĮSPĖJIMAS

Toliau nurodytos instrukcijos skirtos tik "Sony" tiekėjams. Perskaitykite pirmiau pateiktas atsargumo priemones ir montuodami, eksploatuodami bei tikrindami gaminį ypatingą dėmesį skirkite saugai.

Nemontuokite prie sienos tvirtinamo laikiklio ant sienos tokioje vietoje, kur TV kampai arba šonai išsikištų už sienos paviršiaus.

Nemontuokite prie sienos tvirtinamo laikiklio ant kolonų ar panašių paviršių, kur TV kampai arba šonai išsikištų už sienos paviršiaus. Jei asmuo ar objektas užkliudytų išsikišusį TV kampą ar šoną, šis gali sužaloti arba sugadinti turtą.

Nemontuokite TV virš oro kondicionieriaus arba po juo.

Jei ant TV laša vanduo arba jį ilgą laiką veikia oro srautas iš oro kondicionieriaus, gali kilti gaisras, galima patirti elektros smūgį arba TV gali sugesti.

Pasirūpinkite, kad prie sienos tvirtinamas laikiklis būtų patikimai pritvirtintas prie sienos, laikantis šiame vadove pateiktų instrukcijų.

Jei kuris nors sraigtas atsilaisvintų ar iškristų, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą. Įsitikinkite, kad naudojate sienos medžiagai tinkamus sraigtus ir patikimai pritvirtinkite įrangą keturiais ar daugiau 8 mm skersmens (arba atitinkamais) sraigtais.

Tiekiamus sraigtus ir priedų dalis naudokite tinkamai, laikydamiesi šiame vadove pateiktų instrukcijų. Jei naudojate pakaitalus, TV gali nukristi ir ką nors sužaloti arba sugesti.

Pasirūpinkite, kad laikiklis būtų surinktas tinkamai, vadovaujantis šiame vadove pateiktomis procedūromis.

Jei kuris nors sraigtas atsilaisvintų ar iškristų, TV gali nukristi ir sugesti arba ką nors sužaloti.

Pasirūpinkite, kad sraigtai būtų patikimai įsukti reikiamose vietose.

Jei to nepadarysite, TV gali nukristi ir sugesti arba ką nors sužaloti.

Būkite atsargūs, kad montavimo metu TV nebūtų sutrenktas.

Sutrenkus TV, jis gali nukristi arba perlužti. Taip galima susižaloti.

Įsitikinkite, kad TV montuosite ant statmenos ir plokščios sienos.

Jei to nepadarysite, TV gali nukristi ir sužaloti.

Teisingai sumontavę TV, tinkamai pritvirtinkite laidus.

Jei žmonės ar objektai įsipainios tarp kabelių, gali būti sužaloti žmonės arba sugadintas TV.

Saugokite, kad KS maitinimo laidas arba jungiamasis kabelis nebūtų suspausti.

Jei KS maitinimo laidas arba jungiamasis kabelis būtų prispaustas tarp įrenginio ir sienos arba per jėgą sulenktas ar suspaustas, gali išlįsti vidiniai laidininkai, todėl gali įvykti trumpasis jungimas arba nutrūkti elektros tiekimas. Dėl to gali kilti gaisras arba galima patirti elektros smūgį.

Sraigtai, kurių reikia prie sienos tvirtinamam laikikliui montuoti, prie sienos nepridedami.

Montuodami prie sienos tvirtinamą laikiklį, naudokite sienos medžiagai tinkančius sraigtus.

Turinys

Pasiruošimas montuoti. 5

Dalių patikrinimas. 5

Montavimo vietos pasirinkimas 6

Pagrindo montavimas prie sienos 8

Pasiruošimas tvirtinti TV. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

TV tvirtinimas prie sienos. 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Montavimo darbų užbaigimo

patvirtinimas 18

Kita informacija 18

Techniniai duomenys. 18

TV montavimas prie sienos

Montavimo procedūra skiriasi priklausomai nuo TV.

Norėdami pritvirtinti televizorių prie sienos, naudokite prie sienos tvirtinamą laikiklį SU-WL450.

Pastaba

• Išsuktus sraigtus būtinai laikykite saugioje, vaikams nepasiekiamoje vietoje.

Pasiruošimas montuoti

Prieš montuodami pasidėkite po ranka televizijos naudojimo vadovą / nustatymo vadovą. Prieš montuodami įsitikinkite, kad turite sraigtams tinkamą kryžminį atsuktuvą. - Patikrinkite TV montavimo vietą. - Pasiruoškite keturis ar daugiau 8 mm skersmens sraigtus ir vieną 5 mm skersmens arba atitinkamą grąžtą (nepridedami).

Pasirinkite sienos medžiagai tinkamus sraigtus.

Dalių patikrinimas

Tiekiama kartu su SU-WL450

• Įsitikinkite, kad yra visos dalys.

A Pagrindas (20) (1) B Skriemulys (2)
◎ Sraigtai PSW 6x20 (4)	◎ Sraigtas PSW 4x20 su ivore (2)
◎ Tarpiklis (20) (2) F	Diržas (1)
◎ Ivorè (20) (M4) (2)	◎ Sraigtai PSW 4x20 (2)
①Pagrindo adapteris (2)	◎ Sraigtai PSW 4x10 (8)
◎ Tarpiklis (60) (2) L	Sraigtai PSW 6x50 (2)
◎ Ivorè (M4) (2)	◎ Sraigtai PSW 4x50 (2)

Montavimo vietos pasirinkimas

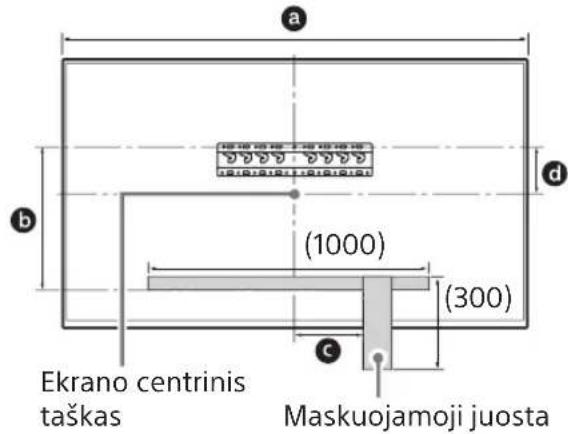

1 Nuspręskite, kurioje vietoje montuosite.

Įsitikinkite, ar ant sienos pakanka vietos televizoriui ir ar ji galės atlaikyti svorį, bent keturis kartus didesnį už televizoriaus.

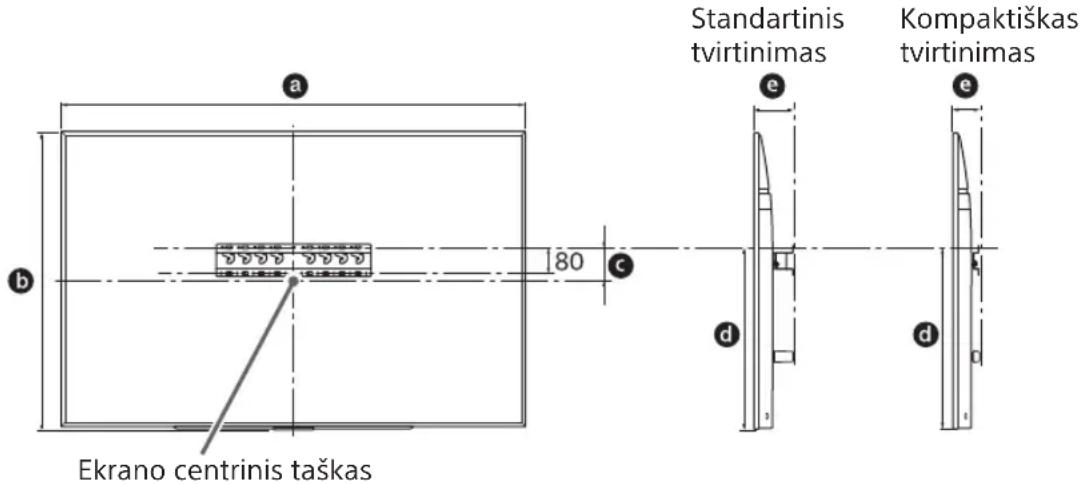

Žr. toliau pateiktą lentelę, kur rasite informacijos apie televizoriaus tvirtinimą prie sienos.

Norėdami sužinoti televizoriaus svorį, žr. jo naudojimo vadovą.

Vienetai: mm

Modelio pavadinimas	Rodyti matmenys		Ekrano išmatavimas iki centro		Tvirtinimo ilgis
	a	b	c	d	e
					Standartinis tvirtinimas	Kompaktiškas tvirtinimas
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1673	963		107	595	116
KD-65XG87□□ KD-65XG85□□	1450	836	99		523	115
KD-55XG87□□ KD-55XG85□□	1231	713	106		468	115

Pastaba

• Atsižvelgiant į montažą, lentelėje nurodyti skaičiai gali šiek tiek skirtis.
• Televizorių pritvirtinus prie sienos, viršutinė jo dalis šiek tiek pasvyra į priekį.

Palikite tinkamą tarpą tarp TV ir lubų bei išsikišusių sienos dalių, kaip parodyta apačioje.

Vienetai: mm

• Siekdami užtikrinti tinkamą ventiliaciją ir neleisti kauptis nešvarumams arba dulkėms:
• nedėkite televizoriaus ant plokščios vietos, netvirtinkite apversto, atbulai arba įkypai;
• nedėkite televizoriaus ant lentynos, kilimėlio, lovos arba į spintą;

neuždengkite televizoriaus audiniu, pvz., užuolaidomis, arba tokiais daiktais kaip laikraščiai ir pan.; - nemontuokite televizoriaus kaip parodyta apačioje.

Oro cirkuliacija užblokuota.

Pastaba

• Jei norite kabelius nutiesti sienoje, padarykite sienoje angą ir prieš montuodami kabelius įkiškite ją. Kad kabeliai nebūtų suspausti, angą padarykite už pagrindo (20) A, pagrindo adapterio 1 ir tarpiklio (20) E, tarpiklio (60) K perimetro ribų.

2 Pasirinkite tvirtinimo prie sienos būdą. Atstumą tarp TV galinės pusės ir sienos reikia pasirinkti, kaip nurodyta toliau.

2-a Standartinis tvirtinimas 2-b Kompaktiškas tvirtinimas

Žr. 1 veiksmo lentelę.

ĮSPĖJIMAS

Kai pasirenkamas 2-b variantas, prieiga prie gale esančių išvadų tampa ribota.

3 Norėdami sužinoti apie pagrindo adapterio tvirtinimo vietą, žr. lentelę toliau. Jeigu pasirinkote 2-b būdą, šį veiksmą praleiskite.

Modelio pavadinimas	Kabliuko vieta
KD-85XG85□□KD-75XG87□□KD-75XG85□□	a
KD-65XG87□□KD-65XG85□□KD-55XG87□□KD-55XG85□□	b

Pagrindo adapterį ①, naudodami sraigtą (PSW 4x10) ②, pritvirtinkite prie pagrindo (20) ④, jeigu pasirinkote 2-a montavimo būdą.

4 Nustatykite sraigtų vietas, kur montuosite pagrindą (20) A.

Žr. 18 psl. pateiktus techninius duomenis.

Jei pasirinkote 2-a būdą, naudokitės skylių, esančių pagrindo adapteryje ①, vietomis.

ĮSPĖJIMAS

Siena, ant kurios bus kabinamas TV, turėtų būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV (norėdami sužinoti televizoriaus svorį, žr. jo Naudojimo vadovą).

Nustatykite sienos, ant kurios bus kabinamas TV, tvirtumą. Jei reikia, pakankamai sutvirtinkite sieną.

Pagrindo montavimas prieš sieną

• Naudokite keturis ar daugiau 8 mm skersmens arba atitinkamus sraigtus (nepridedami).
• Keturis sraigtus prakiškite per pagrindo adapteryje ① esančias angas ir sujunkite su pagrindu (20) A (tik 2-a).
• Sumontuokite pagrindą (20) ④ horizontaliai ant sienos.

Pasiruošimas tvirtinti TV

Nustatymo vadove peržiūrėkite, kaip montuoti stovą.

KD-85/75XG85□□,

KD-75XG87□□

1 Pažymėkite montavimo vietą ant sienos.

• Naudokite, pvz., maskuojamąją juostą (nepateikiama), televizoriaus vietai pažymėti šalia pagrindo arba pagrindo adapterio. Žr. kitą lentelę.

Vienetai: mm

Modelio pavadinimas	Žyméjimo ilgis			Ekrano išmatavimas iki centro
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

2 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

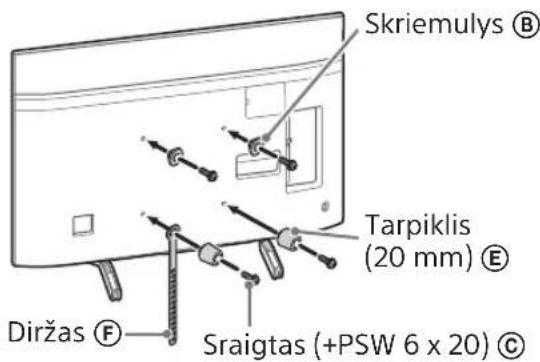

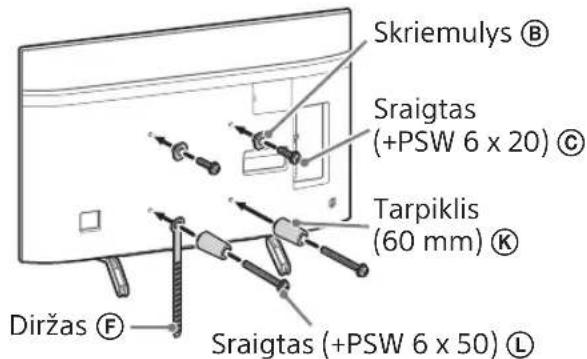

3 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas – Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

Sraigtais gerai pritvirtinkite papildomas dalis. Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}. - Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Kompaktiškas tvirtinimas (2-b)

Pastaba

• Jei naudosite šį tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus gale esančių lizdų.

4 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą Nuorodinį vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui. Prieš montuodami įrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

5 Atjunkite ant stalo pastatomą stovą

• Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių.
• Nuimdami ant stalo pastatomą stovą nuo televizoriaus, nenaudokite per daug jėgos, nes TV komplektas gali nukristi ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius.
• Su ant stalo pastatomu stovu elkitės atsargiai, kad nepažeistumėte televizoriaus. Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.
• Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

KD-65/55XG87□□,

KD-65/55XG85□

1 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

2 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ - „Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

Sraigtais gerai pritvirtinkite papildomas dalis. Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}. - Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Kompaktiškas tvirtinimas (2-b)

Pastaba

• Jei naudosite šį tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus užpakalinėje dalyje esančių lizdų.

3 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelio prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą Naudotojo vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui. Prieš montuodami įrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

4 Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

• Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

• Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių. Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jėgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius. Su ant stalo pastatomu stovu elkiteės atsargiai, kad nepažeistumėte televizoriaus. Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones. - Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

TV tvirtinimas prie sienos

KD-85/75XG85□□, KD-75XG87□□

1 Televizoriaus pakėlimas.

• Dėl skriemulių (B), ant kurių kabinamas pagrindas arba pagrindo adapteris, vietos žr. 3 etapo lentelę skyriuje "Montavimo vietos pasirinkimas" (7 psl.). Kai laikote televizorių, įsitikinkite, kad televizoriaus nugarėlė liečia pagrindą arba pagrindo adapterį.

Pastaba

• Saugiai laikykite televizorių abiem rankomis ir užtikrinkite, kad televizoriaus diržas F ir apatinė dalis suvyniota maskavimo juosta.
• Neskite televizorių trise, ir dar reikalingas prieš televizorių einantis žmogus, kuris vadovautų kitiems ir pakoreguotų padėtį.

Būkite labai atsargūs montuodami televizorių ant sienos, ypač turi saugotis žmogus, kuris palaiko televizorių iš apačios, nes televizoriaus komplektas gali nukristi ir smarkiai ar net mirtinai sužeisti.

2 Televizoriaus montavimas ant pagrindo ar pagrindo adapterio.

• Atsargiai leiskite televizorių ir prie televizoriaus nugarėlės pritvirtintus skriemulius (B) pakabinkite ant pagrindo arba pagrindo adapterio. Kabindami įsitikinkite, kad tinkama angų forma.
• Sumontavę TV ant sienos, įsitikinkite, kad skriemuliai (B) tvirtai užfiksuoti pagrinde arba ant pagrindo adapterio.
• Lėtai atleiskite abi rankas įsitikindami, kad televizorius nekrenta.

• Sumontavę televizorių ant sienos, nuplėškite maskuojamą juostą, pvz., nuo sienos.

2-a

↓

↓

↓

2-b

↓

↓

↓

ĮSPĖJIMAS

Įsitikinkite, kad nešamą televizorių laiko ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

3 TV apačios apsauga nuo pakrypimo.

• Paimkite diržą (F) ir tvirtai pritvirtinkite prie sienos.

• Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

Pabandykite nestipriai patraukti TV apačią tiesiai į save, kad įsitikintumėte, jog jis nejuda. Jei TV nors kiek juda, jis nėra teisingai pritvirtintas ir diržą F reikia gerai pritvirtinti iš naujo.

KD-65/55XG87□□

KD-65/55XG85□

1 Televizoriaus pakėlimas.

• Dėl skriemulių (B), ant kurių kabinamas pagrindas arba pagrindo adapteris, vietos žr. 3 etapo lentelę skyriuje "Montavimo vietos pasirinkimas" (7 psl.).
• Kai laikote televizorių, įsitikinkite, kad televizoriaus nugarėlė liečia pagrindą ar pagrindo adapterį.

Pastaba

Tvirtai laikykite televizorių dviem rankom.

2 Televizoriaus montavimas ant pagrindo ar pagrindo adapterio.

• Atsargiai leiskite televizorių ir prie televizoriaus nugarėlės pritvirtintus skriemulius ⑥ pakabinkite ant pagrindo arba pagrindo adapterio. Kabindami įsitikinkite, kad tinkama angų forma.
• Sumontavę TV ant sienos, įsitikinkite, kad skriemuliai (B) tvirtai užfiksuoti pagrinde arba ant pagrindo adapterio.
• Lėtai atleiskite abi rankas įsitikindami, kad televizorius nekrenta.

2-a

2-b

↓

↓

ĮSPĖJIMAS

Užtikrinkite, kad nešamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

3 TV apačios apsauga nuo pakrypimo.

• Paimkite diržą (F) ir tvirtai pritvirtinkite prie sienos.

• Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

Pabandykite nestipriai patraukti TV apačią tiesiai į save, kad įsitikintumėte, jog jis nejuda. Jei TV nors kiek juda, jis nėra teisingai pritvirtintas ir diržą F reikia gerai pritvirtinti iš naujo.

Montavimo darbų užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

• Skriemuliai (B) tvirtai kabo ant pagrindo arba pagrindo adapterio.
• Ar laidai ir kabeliai nėra susisukę ar suspausti.
• Ar diržas F yra sandarus, be plyšių.

ĮSPĖJIMAS

• Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgį, įvykus trumpajam jungimui. Dėl saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV, anksčiau aprašytą procedūrą atlikite atvirkščia tvarka.

ĮSPĖJIMAS

Užtikrinkite, kad nuimamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

Techniniai duomenys

Matmenys: (apytiksl.) [mm]

a: 400

b: 300

c: 200

d:100

e:80

f:480

g:100

h1:20 (2-b atvejis)

h2:60 (2-a atvejis)

Svoris (tik pagrindo): (apytiksl.) [kg]

0,8

Dizainas ir techniniai duomenys gali būti keičiami be įspėjimo.

Naudojimo instrukcija sieniniam laikikliui Sony (SU-WL450)

Palaikomi modeliai:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*
