Typ produktu	LED televizor 4K HDR
Značka	Sony
Model	Bravia KD75XG8505
Velikost obrazovky	75 palců (189 cm)
Rozlišení	3840 x 2160 (4K Ultra HD)
Technologie displeje	LED, přímé podsvícení
Funkce HDR	HDR10, HLG, Dolby Vision
Operační systém	Android TV
Konektivita	Wi-Fi, Bluetooth, Ethernet
HDMI vstupy	4 HDMI vstupy
USB porty	3 USB porty
Rozměry (bez stojanu)	Přibližně 1673 x 963 x 107 mm (Š x V x H)
Rozměry (se stojanem)	Přibližně 1673 x 1042 x 401 mm (Š x V x H)
Hmotnost (bez stojanu)	Přibližně 30,8 kg
Hmotnost (se stojanem)	Přibližně 32,5 kg
Napájení	220-240 V AC, 50-60 Hz
Příkon (max.)	350 W
Příkon v pohotovostním režimu	Méně než 0,5 W
Kompatibilní nástěnný držák	SU-WL450 (volitelné)
Norma VESA	300 x 300 mm
Reproduktory	2 x 10 W stereo
Zvukové funkce	Dolby Audio, S-Force Front Surround
Údržba a čištění	Používejte měkký suchý hadřík. Nepoužívejte chemické prostředky.
Náhradní díly a opravitelnost	Díly jsou k dispozici u autorizovaných prodejců. Index opravitelnosti: 7,0/10.
Dodávané dokumenty	Referenční příručka, Instalační příručka, Návod k použití nástěnného držáku
Záruka	2 roky

Často kladené otázky - Bravia KD75XG8505 SONY

Jaké jsou rozměry televizoru Sony Bravia KD75XG8505?

Rozměry bez stojanu jsou přibližně 1673 x 963 x 107 mm (Š x V x H). Se stolním stojanem počítejte přibližně 1673 x 1042 x 401 mm.

Jaká je hmotnost televizoru Sony Bravia KD75XG8505?

Hmotnost bez stojanu je přibližně 30,8 kg a se stojanem přibližně 32,5 kg.

Jak nainstalovat televizor na nástěnný držák?

Použijte kompatibilní nástěnný držák SU-WL450. Postupujte podle pokynů v návodu k použití a upevněte základnu ke zdi alespoň čtyřmi šrouby o průměru 8 mm. Stěna musí unést alespoň čtyřnásobek hmotnosti televizoru.

Jaké kabely jsou potřeba k připojení televizoru?

Připojte kabely před instalací televizoru na zeď. Použijte HDMI kabely, napájecí kabel a případně ethernetový kabel nebo anténu. Postupujte podle dodané Referenční příručky.

Lze televizor instalovat samostatně?

Ne, doporučuje se svěřit instalaci autorizovaným instalačním technikům Sony. Z bezpečnostních důvodů musí televizor zvedat a instalovat alespoň dvě osoby (u modelů 75 palců a více tři osoby).

Jak čistit obrazovku a skříň?

K otírání obrazovky a skříně používejte měkký suchý hadřík. Nikdy nepoužívejte chemické prostředky, alkohol nebo abrazivní čisticí prostředky. Na odolné skvrny hadřík lehce navlhčete vodou.

Jaká rozlišení a HDR technologie jsou podporovány?

Televizor podporuje rozlišení 4K Ultra HD (3840 x 2160) a technologie HDR10, HLG a Dolby Vision pro optimální kvalitu obrazu.

Má televizor hlasové ovládání dálkovým ovladačem?

Ano, dálkový ovladač obsahuje mikrofon pro hlasové ovládání přes Asistenta Google. Televizor pracuje na systému Android TV s integrovaným Asistentem Google.

Jaká bezpečnostní opatření je třeba dodržovat?

Nikdy neodstraňujte šrouby po instalaci, netřeste televizorem, neopírejte se o něj a neinstalujte na nástěnný držák jiná zařízení. Vyhněte se vystavení vodě a průvanu.

Kde najít náhradní díly a informace o opravách?

Náhradní díly jsou k dispozici u autorizovaných prodejců Sony. Index opravitelnosti je 7,0/10. Pro manuály a autorizovaná servisní střediska navštivte oficiální web Sony.

NÁVOD K OBSLUZE Bravia KD75XG8505 SONY

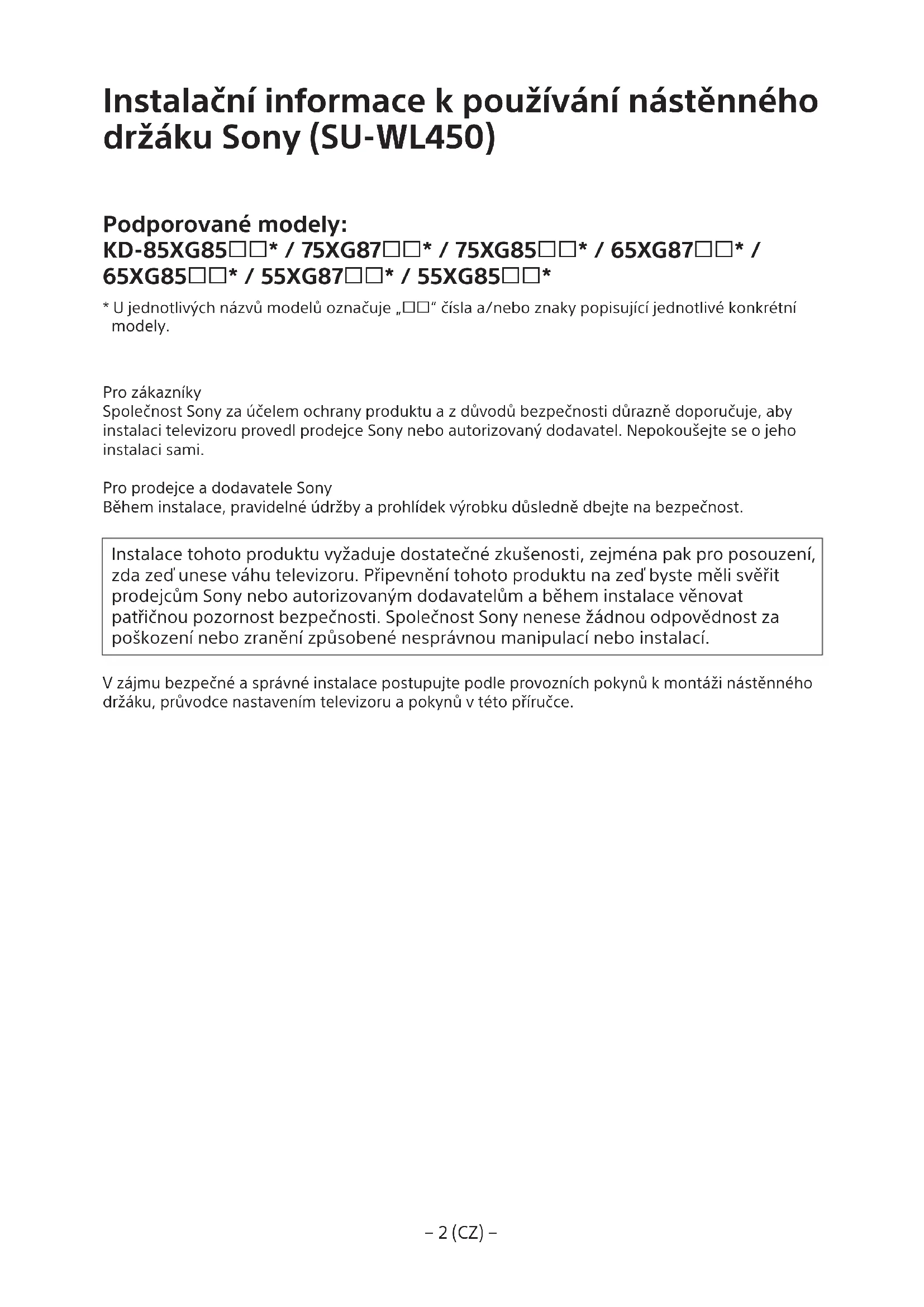

Instalačné informace k používání nástěnného držák U Sony (SU-WL450)

Podporované modely:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

• U Jednotlivych názvú modelú označuje „☐☐" Čísla a/nebo znaky popisujíci Jednotlivé konkrétné modely.

Pro zákazníky

Společnost Sony za učelem ochrany produktu a z důvodu bezpečnosti durazné doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušje se o jeho instalaci sami.

Pro prodejce a dodavatele Sony

Během instalace, pravidné udžby a prohlídek vyrobku dusledné dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejměna pak pro posouzení, zda zed'unese váhu televizoru. Pripevněni tohoto produktu na zed-byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patrčnou pozornost bezpečnosti. Společnost Sony nenese zhádnou odpovednost za poskození nebo zraněníspúsobené nesprávnou manipulaci nebo instalaci.

V zajmu bezpećné a správné instalace postupujte podle provoznich pokynů k montáži nástenného držák, průvodce nastavením televizoru a pokynů v teto príručce.

Bezpečnostní opatřné

Dekujeme, Ze jste si zakoupili tento produkt.

Informace pro zákazníky

Montáz tohoto produktu vyzaduje
odborne znalosti a zkušenosti. Proto
montáz tohoto produktu světe
prodejcūm nebo licencovanyím
dodavatelūm společnosti Sonya během
montáze dodržujte uvedená
bezpečnostni opatfeni. Společnost Sony
nenese Žádnou odpovednost za jakékoli
skody nebo zraněni zpušobena
nesprávném zachazenim, nasprýnuòn
montázi nebo montázi jineho než
uvedeneho produktu. Vase zákonna
préva (pokud existují) nejsou omezena.

Informace pro prodejce spolecnosti Sony

Montáz tohoto produktu vyzaduje
odborne znalosti a zkuSenosti. Dukladne
si proctete tento navod k pouziti, abyste
montáz mohli provest v souladu
s bezpečnostnimi potkyny. Spolecnost
Sony nenese zadnou opovednost za
jakekoli skody nebo zraneni zpúsobéná
nespravnym zacházemim nebo
nespravnou montáz. Po povedeni
montáze tento navod vratte zakaznikovi.

Tento navod k pouziti popisuje spravnou manipulaci s produktem a obsahuje dulezita upozorneni, jejichz dodrzovani brani vzniku nehod. Tento navod si dukladne proctete a pouziveje produkt spravnym zpusobem. Tento navod uschoveje pro budouci pouziti.

Produkty od spolecncosti Sony jsou navrzeny s ohledem na bezpecnost. Pokud nebudete produit pouzivat spravne, muze dojit k vaznemu zraneni ohnem, elektrickemu soku nebo v dusledku pfevraceni nebo pudu produktu. Aby k takovym nahodam nedoslo, vzydodrzuje uvedena bezpecnostni opatfeni.

UPOZORNENI

Urcené produity

Tato konzola pro montaz na zed je urcena k pouziti's ursenymi televizory. V pfisluynych Referencnich pifruckach k televizorum najdete informace o tom, se kterymi televizory je mozné nastenny drzak pouzivat.

Informace pro zákazníky

VAROVÁNÍ

Pokud nebudete dodržovat nasledujici bepezcnostni opateni, muze dojit k vázznym zraněnim nebo smrti v dusledku požáru, uazu elektrický proudem nebo pádu produktu.

Proto montáž tohoto\ produktu svěrte\ licencovanym\ dodavatelüm a během\ montáze nedovolte\ malým detem一定程度\ v blízkosti produktu.

Pokud konzolu pro montaz na zed nebo televizor nenamontujete spravne, muze dojit k nasledujicim nehodam. Montaz svte licencovanym dodavatelum.

• Televizor muze spadnout a zpusobit vazné
  zraněni, napífklad zhmożděni nebo
  zlomeninu.
• Pokud zed, na kterou chcete konzolu namontovat, neni stabilni, rovná a kolmá k podlaze, Jednotka muže spadnout a zpúsobit zraněni nebo poskozeni majetku. Stena by mela unest hmotnost alespón Čtyfnásoboku hmotnosti televizoru. (Informace o hmotnosti najdete v Referenční píručce k televizoru.)
• Pokud neni montáž konzoly na zedostatečné pavna, Jednotka muže spadnout a zpúsobit zraněni nebo poskozeni majetku.

Preno nebo demontaz televizoru sverte licencovanym dodavatelum.

Pokud pfnos nebo demontaz tevizoru provadi jine osoby nez licencovani dodavatele, muze tevizor spadnout a zpusobit zraneni nebo poskozeni majetku. Prenasenie nebo demontaz tevizoru musi provadét dve nebo vice osob (ti nebo vice osob v pripadé tevizoru o velikosti 75 palcu a vice).

Po montázi televizoru nevytahujte šrouby atd.

V opacnem pripadé by mohl televizor spednout a zpúsobit zraneni nebo poškozeni majetku.

Současti konzoly pro montáž na zed'nijak neupravujte.

V opacnem pfipade by mohla konzola
spadnout a zpusobit zraneni nebo poskozeni
majetku.

Na konzolu nemontujte žádná jiná než určená zařízení.

Tato konzola pro montáz na zed je urcena k pouzi pouze s urcenymi zaifenimi. Pokud na ni namontujete jine nez urcenezaifeni, mohlo by spadnout nebo se Rozlomit a zpusobit zraneni nebo poskozeni majetku.

Zabrahte tomu,aby na konzolu pusobila jiná zatez nez televizor. Netreste televizorem doleva/doprava,nahoru/ dolu.

V opacnem pripadé by mohl televizor
spadnout a zpúsobit zraněni nebo poskození
majetku.

O televizor se neopírejte ani se na nej nezavěsujte.

O televizor se neopirejte ani se na nejzavěšujte, protoze by na vás mohlspdnout a zpúsobit važné zraněni.

UPOZORNÉNÍ

Pokud nebudete dorzovat nasledujici opatreni, muze dojit ke zraneni nebo poškozeni majetku.

Během Čistěné nebo provádećni udžržby na produkt nevyvjte nadměrnou silu.

Na horni ccast tevizoru nevyvjejte silu. V opacnem pripadé by mohl tevizor spadnout a zpusobit zraneni nebo poskozeni majetku.

Bezpečnostní opatřné

• Pokud používate televizor namontovany na konzole na zed dlouhou dobu, barva stěny za nebo nad tevizorem se muže změnit nebo muže dojt k odlepeni tapety, v závislostni na materílu stěny.
• Pokud po montázi na zed konzolu odstranite, zustanou po ni diry na srouby.
• Konzolu pro montáž na zed nepoužívejte na mistech, na která púsobi mechanické ofěsy.

Montáž konzoly na zed'

Informace pro
prodejce společnosti
Sony

VAROVÁNÍ

Nasledujici pouny jsou urceny pouze pro projejce spolecnosti Sony.Proctete siVyse uvedene pouny a behem montaze,udrzby a kontroy tohoto produktu venujte zvysenou pozornost bezpecnosti.

Konzolu na zed nemontujte na plochy stén, na kterych rohy nebo boky televizoru precnivaji ze steny.

Konzolu na zed nemontujte na plochy sten, napfiklad slupy, na kterych rohy nebo boky televizoru piecnivaji ze steny. Pokud do vycnivajicho rohu nebo boku televizoru narazi osoba nebo pfedmet, muze dojit ke zraneni nebo poskozeni majetu.

Televizor nemontujte nad ani pod klimatizaci.

Pokud je televizor dlouhodobé vystaven prosakovani vody nebo proudu vduchuz klimatizace, muze dojit k pozaru, urazu elektrickym proudem nebo poruse televizoru.

Konzolu na zed'bezpecnene namontujte podlenasledujicichPokynu v toto navodu k pouziti.

Pokud jsou kterekoli srouby uvolnene nebo poduk vypadnou, konzola muze spadnout a zpuobservablezneni nebo poskozeni majetku. Pouzivejtse srouby vhdne pro material steny a jegnotku bezpecné upevnete pomoci nejmene ctyf sroubu o prumru 8 mm (nebo ekvivalenttri).

Používejte pouze
dodané šrouby a dalí
současti podlePokynú
uvedenych v toto
námodu k použiti.
Pokud použijete
náhradni současti,
televizor muže
spadnout a zpùsobit
zraněni osob nebo
poskození televizoru.

Pokud jsou kterekoli srouby uovlnene nebo poskudnou, televizor muze spadnout a zpusobi zraneni osob nebo poškozeni televizoru.

Šrouby pevně utáhněte v určené poloze.

V opacnem pripadmuze tevdor spadnout a zpuosbit zranenisob nebo poisko nen tevdoru.

Béhem montáze davejte pozor, aby nedoslo k nárazu televizoru.

Pokud je televizor vystaven nárazüm, muze dojit k jeho pádu nebo Rozlomeni. V dusledku toho by pak mohlo dojit ke zraneni.

Televizor namontujte na stenu, ktera je kolma a rovná.

V opacném pripadé by mohl tevizor
spadnout a zpúsobit zraneni.

Dávejte pozor, aby nedošlo ke skřipnuti napájecí šnúry nebo propojovacího kabelu.

Pokud dojde ke skripnuti napajeci smury nebo propojovacho kabelu mezi Jednotku a stenu nebo posuk dojde k jejich nasilinemu ohnuti nebo zkroucen, vnitri vodicemohou byt obnazeny a mohou zpusobit zkrat nebo pferuseni elektrickeho obvodu. V dusledku toho muze dojit k pozaru nebo urazu elektrickym proudem.

Šrouby nutné k montáži konzoly na zed nejsou současti baleni.

Při montáži konzoly na zed použivejte vchodné srouby pro material steny.

Obsah

Příprava na montáž. 5

Kontrola soucásti 5

Urcení mista montáze. 6

Přižrav na montáž televizoru 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□,KD-65/55XG85□□.11

Montáž televizoru na zed' 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□,KD-65/55XG85□□.15

Potvrzení dokončeni montáze. 18

Dalsifomrace 18

Technické udaje 18

Montáž televizoru na zed

Montázní postupy se u jegnotlivych televizorú liśi.

K instalaci televizoru na zed' použijte nástěnný držák SU-WL450.

Poznámka

Vysroubované srouby uschovejte na bezpecném miste mimo dosah deti.

Příprava na montáž

• Pred instalaci mejte po ruce referencni priručku a prüvodce nastavením televizoru.
• Pred zahajenim sestaveni si prichystejte križový sroubovák pro urcené srouby.
  Zkontrolujte montázní polohu televizoru.
• Pripravte si nejmene ctyri srouby o prumere 8 mm a jeder n sroub o prumere 5 mm nebo ekvivalentni (nejsou soucasti baleni). Vyberte srouby vchodne pro material steny.

Kontrola současti

Dodano s modelem SU-WL450

Zkontrolujte, ze zdnSoucst nechybl.

A Základna (20) (1) B	Kladka (2)
◎ Křížový šroub 6x20 (4)	◎ Křížový šroub 4x20 s průchodkou (2)
◎ Rozpěrka (20) (2) F	Pás (1)
◎ Průchodka (20) (M4) (2)	◎ Křížový šroub 4x20 (2)
① Adaptér základny (2)	◎ Křížový šroub 4x10 (8)
◎ Rozpěrka (60) (2) L	◎ Křížový šroub 6x50 (2)
◎ Průchodka (M4) (2)	◎ Křížový šroub 4x50 (2)

Urcení mista montáze

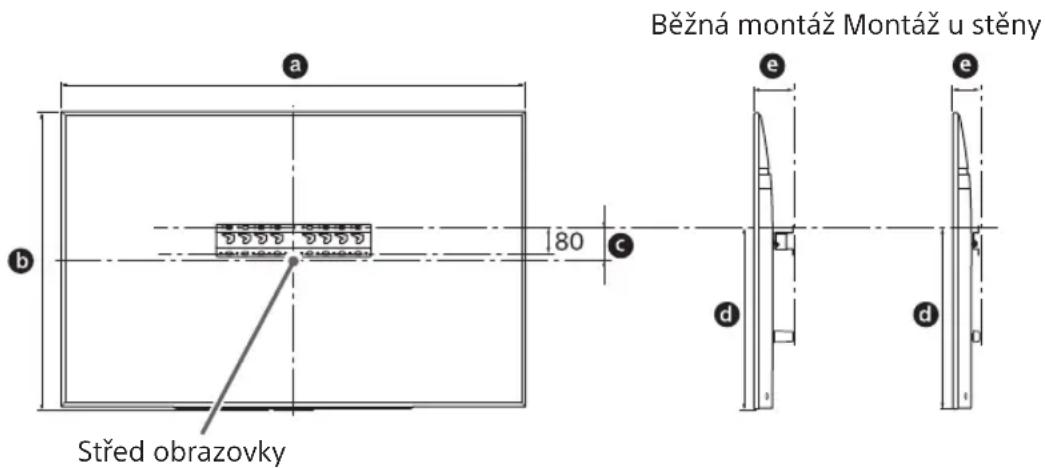

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistete se, ze je na zdi na televizor dostatek prostoru a ze zd' unese alespon ctyrnasobek hmotnosti televizoru. Informace o montaizi televizoru na zd' naleznete v nasledujici tabulce. Informace o hmotnosti televizoru naleznete v Referencni priruce k televizoru.

Jednotka: mm

Název modelu	Rozměry obrazovky		Rozměr ve středu obrazovky		Délka pro montáž
	a	b	c	d	e
					Běžná montáž	Montáž u stěny
KD-85XG85☐☐	1909	1 097	251	803	142	100
KD-75XG87☐☐	1673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1231	713	106	468	115	73
KD-55XG85☐☐

Poznámka

• Hodnoty v tabulce se v závislosti na instalaci mohou mirne lišit.
  Když televizor namontujete na zed, bude se horní strana televizoru mirné naklanět vpred.

Mezi televizorem a stropem a vyčnivajícimi cástmi stěny ponechejte dostatečné prostor, jak je znázorněno níže.

Jednotka: mm

• Abyste zajistili radnou ventilaci a zarbanili hromadeni necistot nebo prachu:

Nepokladejte televizor naplocho, neinstalujte ho vzhuru nohama, obrazovkou ke stene ani na bok.
Neumistujte televizor na polici, koberec, postel ani do skrine.
- Nezakryvejte televizor latkou, napriklad zaclonami, ani takovymi prédmety, jako jsou noviny apod.
- Neinstalujte televizor, jak je znázorněno níze.

Cirkulace vzduchu je blokovana.

Poznámka

• Pokud mate v planu kabely vest stene, prd zaćatkem montaže vyvrteje ve zdi otvor pro kabel. Aby nedoslo ke skriplnuti kabelu, pripravte otvor ve zdi mimo obvod základny (20) A, adaptorz základny 1 a Rozpěrky (20) E, Rozpěrky (60) K.

2 Zvolte styl montaze na zed. Vzdalenost zadni casti televizoru od steny muzete zvolit z nasledujicich moznosti.

2-a Bežná montáž
2-b Montáž u stěny

Viz tabulku kroku 1.

VAROVÁNÍ

Kdyz volite moznost 2-b, bude pristup k zadnim konektorum omezeny.

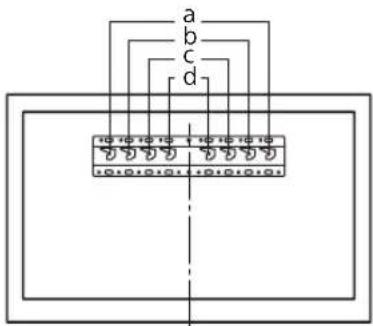

3 Viz tabulku nije, ve které bajdete informace o mistréch pripevní adaptéru základny. Pokud zvolite možnost 2-b, tento krok préskočte.

Název modelu Umístěné háku
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Když je zvolena moźnost 2-a, pripevněte adapterźakladny ① pomociśroubu (PSW 4x10) ② k zakladné (20) ④.

4 Určete umistěné šroubů pro montáž základny (20) (A).

Informace najdete v technickych udajich na strane 18.

Když zvolite moznost 2-a, použijte prosim umistěné otvorů adaptéru základny ①.

VAROVÁNÍ

• Stěna, na které bude televizor namontován, by mél unést hmotnost alespočtyrnásobku hmotnosti televizoru (Informace o hmotnosti najdete v Referencni príručce k televizoru.).

-Urcete silu steny, na kterou bude televizor upevn. V priade potreby stenu dostatecné zpevnete.

• Pripravte si nejmene ctyri srouby o prumere 8 mm nebo ekvivalentni (nejsou soucasti baleni).
• Umistete chtyri srouby do otvoru adaptere zukladny 1 a do zakladny (20) A (pouze 2-a).
• Namontujte základnu (20) © na zed vodorovné.

Příprava na montáž televizoru

Instalaci na stojan provedte podle pruvodce nastavenim.

KD-85/75XG85□□，KD-75XG87□□

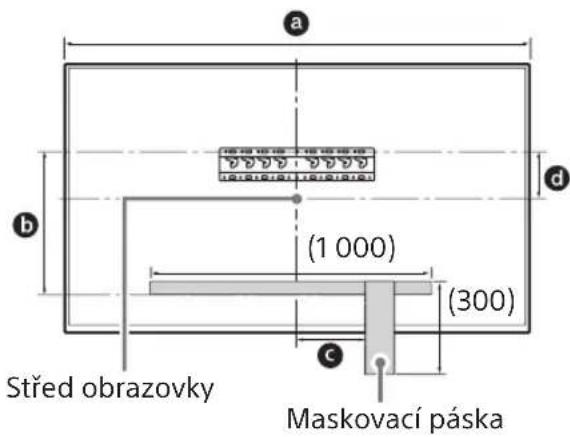

1 Vyznacte misto instalace na stene.

• Použije maskovaci páku atd. (není současti dodávky) pro vyznaceni umistěné televizoru v blízkosti základny nebo adaptéru základny. Viz následujici tabulka.

Název modelu	Délka pro vyznačení			Rozměr ve středu obrazovky
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

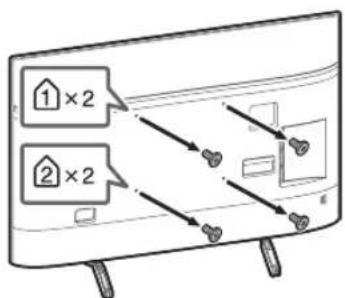

2 Vysroubujte srouby ze zadni casti televizoru.

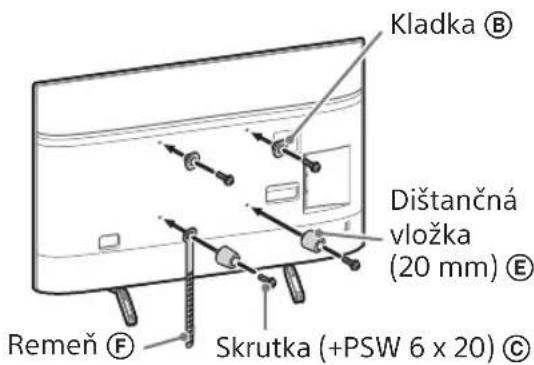

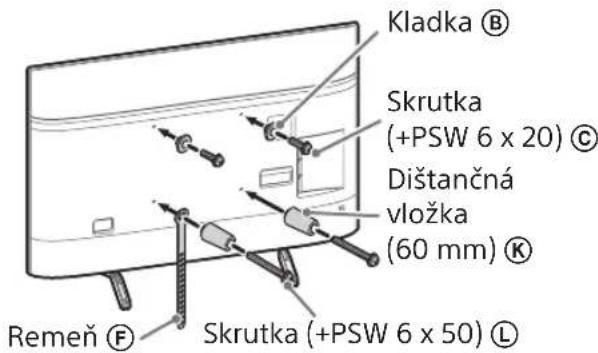

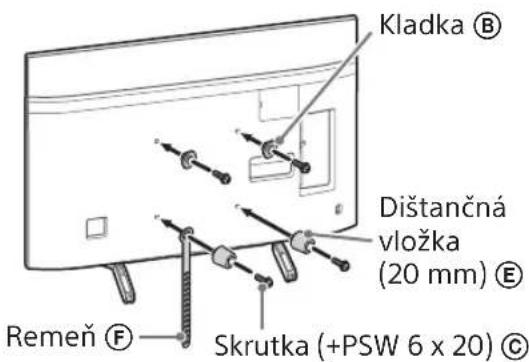

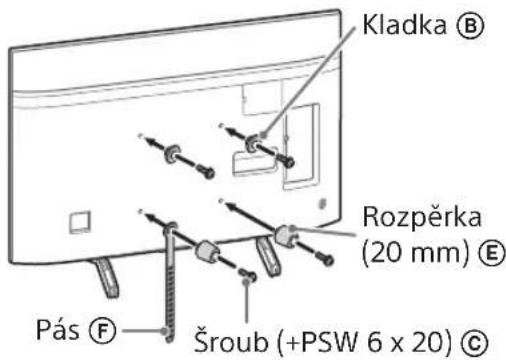

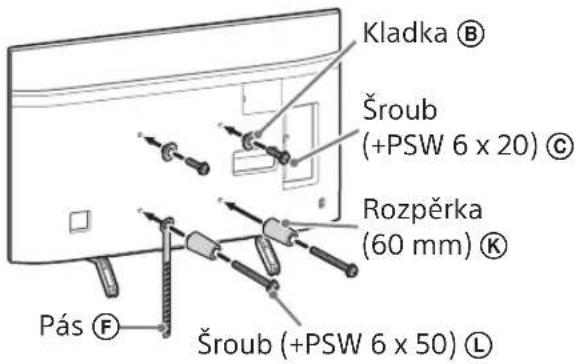

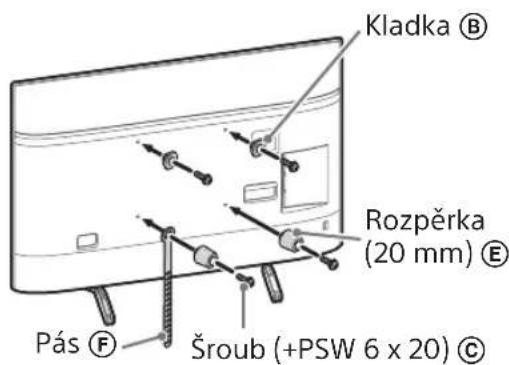

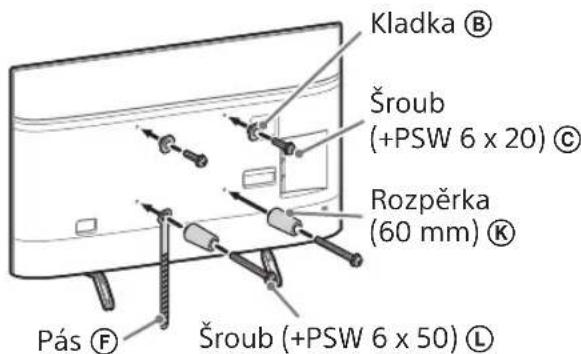

3 Připojte Časti príslušenstvi nástěnného držáku. Zkontrolujte Časti príslušenstvi v odstavci „DodANO s modelem SU-WL450" v Časti „Kontrola současti“ na straně 5.

Poznámka

• Pevne zajistete dily prisluşenstvi pomoci sroubu.
  Kdyz pouzivate elektricky sroubovak, nastavte utahovaci moment priblznne na 1,5 N·m {15 kgf·cm}.
• Pouzité i nepouzité díly ulozte na bezpečné miste pro budouchi pouziti. Tento námod si uschovejte pro budouchi pouziti.

Bězná montáž (2-a)

Montáz u stěny (2-b)

Poznámka

• Pri toto zpusobu montaze nebudete moci pouzivat nekteré konektory a terminály na zadni straně televizoru.

Pred monta zi televizoru na zed nezapamente zkontrolovat, zda jsou kabely pripojeny. Po monta zi televizoru nebude mozné kabely zapojit. Informace najdete v Referencni priruce dedanés televizorem.

Poznámka

Vytvořeni trasy kabelu ve stěné zadejte autorizovanému dodavateli.
- Spotje pripojovaci kabel do svazku, aby na ne nikdo nestoupl pred jejich monta zi na stenu.

5 Odmontujte stolni stojan od televizoru.

• Odstraţe současné Jednu stranu stolniho stojan. Pevnă držte stolní stojan bezpečné oběma rukama, zatímco ostatné lidé zvedají televizor.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

Opakujte predchozikrok a odstrahte druhou stranu stolniho stojanu.

Poznámka

• Odpojení stolniho stojanu od televizoru vyžaduje tri nebo vice lidí.
  Davejte pozor, abyste pni odpojovani stolniho stojanu od televizoru nepusobili nadmernou silou, protoze by televizor mohl spadnout a mohlo by tak dojit ke zraneni osob nebo k poskozeni televizoru.
• Pri manipulaci se stolnim stojanem davejte pozor, abyste zabrani poskozeni tevizoru.
• Pri zvedaní televizoru budte opatrní, protoze pri odpojení stolniho stojanu by mohlo dojt k jeho prěvracéná ke zranění osob.
  Pridemontazi stolnino stojanuztevizor budte opatrní,abynedoskojhejopadu poškozeni povrchu,na němž tevizorstoji.

KD-65/55XG87□□,

KD-65/55XG85□

1 Vysroubujte srouby ze zadni casti televizoru.

2 Připojte Časti príslušenstvi nástěnného držáku. Zkontrolujte Časti príslušenstvi v odstavci „Dodáno s modelem SU-WL450" v Časti „Kontrola současti“ na straně 5.

Poznámka

• Pevně zajistěte díly príslušenstvī pomoci sroubú.
  Kdyz pouzivate elektricky sroubovak, nastavte utahovaci moment priblzné na 1,5 N·m{15 kgf·cm}.
  Pouzite i nepouzite dily ulozte na bezpecnem miste pro budouci pouziti. Tento navod si uschovejte pro budouci pouziti.

Bězná montáž (2-a)

Montáz u stěny (2-b)

Poznámka

• Pri toto zpusobu montaze nebudete moci pouzivat nekteré konektory a terminály na zadni straně televizoru.

Vytvořeni trasy kabelu ve stěné zadejte autorizovanému dodavateli.
- Spojte pripojovaci kabely do svazku, aby na ne nikdo nestoupl prer jejich monta zi na stenu.

4 Odmontujte stolni stojan od televizoru.

• Odstraţe současné jegnu stranu stolniho stojanu. Pevnă držte stolni stojan bezpečné oběma rukama, zatímco ostatné lidé zvedaji televizor.

Opakujte predchozikrok a odstrahte druhou stranu stolniho stojanu.

Poznámka

• Odpojenji stolniho stojanu od televizoru vyzaduje tri nebo vice lidí.
• Davejte pozor, abyste pri odpojovani stolniho stojanu od televizoru nepusobili nadmernou silou, protoze by televizor mohl spadnout a mohlo by tak dojit ke zraneni osob nebo k poskozeni televizoru.
  Pri manipulaci se stolnim stojanem davejte pozor, abyste zabrani poskozeni televizoru.
  Pri zvedani televizoru budte opatn, protoze pri odpojen stolniho stojanu by mohl dojit k jeho pvevacen a ke zraneni osob.
  Pridemontazi stolnfo stojanu z televizoru budte opatrní, aby nedoslo k jeho pádu a poskozeni povrchu, na némz televizor stojí.

Montáž televizoru na zed'

KD-85/75XG85□□，KD-75XG87□□

1 Zvedněte televizor.

• Informace o umisteni kladek (B) pro zavešeni na zakladné nebo adaptér základny naleznete v tabulce, krok 3, v „Urcení mista montáze" na strance 7.
• Ujistete se, ze se zadni casts televizoru dotyká zakladny nebo adaptéru zakladny, kdyz nesou televizor.

Poznámka

• Drzte televizor bezpečné oběma rukama a ujistěte se, ze páš (F) a spodní Čast televizoru jsou zarovnáns maskovaci páskou.
• Televizor by měli držet tří lidé a osoba, ktera stojí prěd televizorem, by měla ostatné navádet do správné pozice.

Pri instalaci televizoru na stenu venujte velkou pozornost zejmena osobe, ktera tevizor drz i zespodu, protoze muze dojit k padu televizoru a vaznemu zraneni nebo dokonce umrti.

2 Instalujte televizor na základnu nebo adaptorzákladny.

• Opatrone posunte televizor dolu a zaveste cladky (B) pripojené k zadni casti televizoru do zakladny nebo adapteru zakladny a zkontrolujte tvar otvoru.
• Po montáži televizoru na zed' zkontrolujte, zda jsou kladky ⑧ pevné zaklapnuty v základné nebo v adaptéru základny.
• Pomalu uvolněte obě ruce a ujistěte se,
  že nedojde k pádu televizoru.

• Po instalaci televizoru na stenu odstraţe maskovaci pasku atd. ze zdi.

2-a

↓

↓

↓

2-b

↓

↓

↓

VAROVÁNÍ

• Prenaseni televizoru musi provadet dve nebo vice osob (tfi nebo vice osob v pripadé televizoru o velikosti 75 palcu a vice).

3 Zajistete, aby se dolni casts televizoru neposunovala.

Uchopte kus pasu a pevné houpevnete ke zdi.

• Použijte sroub o prüméru 5 mm nebo ekvivalentni (neni současti baleni).

Poznámka

Zkuste opatrě zatahnout za spodni stranu tevizoru směrem k sobě a ujistěte se, ze se nepohne kupředu. Pokud zjistě je jakýkoli posun, není tevizor rádně namontován a bude třeba pás (F) znovu pevně upevnit.

KD-65/55XG87□□

KD-65/55XG85□

1 Zvedněte televizor.

• Informace o umisteni kladek (B) pro zaveşeni na základny nebo adapteré r základny naleznete v tabulce, krok 3, v „Urcení mista montáze" na stranc 7.
• Ujistete se, ze se zadni casts televizoru dotyká zakladny nebo adaptéru zakladny, kdyz nesou televizor.

Poznámka

• Držte televizor bezpečné oběma rukama.

2 Instalujte televizor na zakladnu nebo adaptorzakladny.

• Opatrně posuñte televizor dolú a zavěste cladky (B) pripojené k zadni Časti televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvorú.
• Po montáži televizoru na zed
  zkontrolujte, zda jsou kladky (B) pevné
  zaklaputy v základné nebo v adaptéru
  základny.
• Pomalu uvolněte obě ruce a ujistěte se,
  že nedojde k pádu televizoru.

2-a

2-b

↓

↓

VAROVÁNÍ

• Prenásení televizoru musí provadět dve nebo vice osob (trī nebo vice osob v pripadě televizoru o velikosti 75 palcú a vice).

3 Zajistete,aby se dolni ccast televizoru neposunovala.

Uchopte kus pasu a pevné houpevnete ke zdi.

• Použijte sroub o prüméru 5 mm nebo ekvivalentni (neni současti baleni).

Poznámka

Zkuste opatrne zatahnout za spodni stranu tevizoru smerem k sobe a ujistete se, ze se nepohne kupredu. Pokud zjistite jakykoli posun, neni tevizor radne namontovan a bude tbreba pas F znovu pevn e upevnit.

Potvrzení dokončeni montáže

Zkontrolujte následujíci body.

• Kladky (B) jsou pevnze zaveseny na zakladne nebo na adaptereu zakladny.
• Snúry ani kabely nejsou zkroucenyi ani skriplnuty.
• Pás F je pevný, nikoli uvolnény.

VAROVÁNÍ

Nespravne umisteni napajeci snury atd. muze zpusobit pozar nebo uraz elektrickym proudem v dusledku zkratu. Z bezpecnostnich duvodu je tbre dokonceni montaze potvrdit.

Dalsí informace

Při demontáži televizoru provedte uvedeny postup v obraceném sledu.

VAROVÁNÍ

• Odstrańovani televizoru musi provadét dve nebo vice osob (tfi nebo vice osob v pripadé televizoru o velikosti 75 palcu a vice).

Technické udaje

Rozměry: (pribl.) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1:20(pripad2-b)

h2:60(pripad 2-a)

Hmotnost (pouze základna): (příbl.) [kg] 0,8

Vzhled a technické udaje se mohou bez predchozho upozorneni zmenit.

Počas instalácie, pravidelnej udržby a kontroly tohto produktu venujte plné pozornost bezpečnosti.

Pre bezpećnost a správnu instaláciu postupujte podla námodu na obsluhu montážnej konzoly na stenu, sprievodcu nastavením televízneho prijimača a podlaPokynov v toto námode.

Informácie o bezpečnosti

Dakujeme vam za zakupenie tohto produktu.

Pre zákaznikov

Montáž tohto produktu vyžaduje
adekvátne odborné znalosti. Montáž
zverte predajcovi alebo licencovanému
dodávatelovi produktov od spolocnosti
Sonya a poçaes montáze venujte nălezitù
pozornost beczpecnosti. Spolocnosti Sony
nenesie zodpovednost za ziadne škody
ani ziranenia sposobene nésprévnou
manipuláciou alebo montážou, alebo
montážou akéhokolvek iného akó
specifikovaného produktu. Vase
pripadné zákonna né prava su nedotknuté.

Pre predajcov\ produktov spolocnosti\ Sony

Montáz toto produitу vyžaduje
adekvatne odbrorne znalosti. V zaujme
zaistenia bezpečnosti pri montázi si
dokladne prečitajte tento námod na
použivanie. Spolocnost Sony
nezodpovedá za ziadne skody ani
zranenia spósobené nevhodnou
manipuláciou alebo nesprávnou
montážou. Po montázi odovzdajte tento
námod zákaznikovi.

Časti montážnej konzoly na stenu neupravujte.

V opacnom pripade moze montazna konzola na stenu spadnut a sposobit zranenie alebo skody na majetku.

Priprava na montáž. 5

Kontrola dielov. 5

Priprava na montáž TV prijímača 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

Montáž TV prijímaça na stenu. 13

KD-85/75XG85□□，KD-75XG87□□.13

KD-65/55XG87□□，KD-65/55XG85□□.15

Kontrola dokončenej montáze 18

Dalsie informacia 18

Technické udaje 18

Montáž TV prijímaça na stenu

Postup montaze sa liši v závislosti od TV prijimača.

Na instalaciu televizneho prijimaça na stenu pouzite montažnu konzolu na stenu SU-WL450.

Poznámka

Položky dodávané s montážnou konzolou na stenu SU-WL450

A Podstavec (20) (1) B Kladka (2)
© PSW 6x20 (4) © P$W 4x20 s vložkou (2)
E Dištančná vložka (20) (2)	F Reměn (1)
G Vložka (20) (M4) (2)	H PSW 4x20 (2)
①Adaptér podstavca (2)	J PSW 4x10 (8)
K Dištančná vložka (60) (2)	L PSW 6x50 (2)
M Vložka (M4) (2) N	PSW 4x50 (2)

Urcenie miesta montáze

• Hodnoty v tablukke sa mozu v závislosti od instalacie mierne lisiţ.
• Ked' je televizny prijimač nainstalovaný na stene, horný okraj televizneho prijimača je mierne naklonený doprodu.

2-a Štandardná montáž
2-b Montáz s krátkou
vzdialenostou

Priprava na montáž TV prijímača

Štandardná montáž (2-a)

Montáz s krátkou vzdialenostou (2-b)

Poznámka

Pri pouziti toto stylu montaze nemozete pouzivat niedkoré z konektorov na zadnej strane televizneho prijimaça.

4 Pripojte k TV prijimaču potrebné káble.

Káble pripoje pred montážou TV prijimaça na stenu. Po montáži TV prijimaça k nemu nebude mozné káble pripojit. Pozrite si referencnú priručku dodanú s TV prijimačom.

Poznámka

Kabeláž v stene zverte licencováneu dodávatelovi.
- Pripojné káble zviažte, aby na ne niekto pred montážou na stenu nestúpil.

5 Odmontujte stolovy stojan od TV prijimača.

Stolovy stojan odmontujte tak, ze najskor odmontujete Jednu stranu, potom druhuc. Pevne drzte stolovy stojan bezpecne oboma rukami, kym dal'sie osoby zdvihaju televizny prijimač.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

Montáz s krátkou vzdialenostou (2-b)

Poznámka

Pri pouziti toto stylu montaze nemozete pouzivat niektoré z konektorov na zadnej strane televizneho prijimaça.

3 Pripojte k TV prijimaču potrebné káble.

Káble pripojte pred montážou TV prijimača na stenu. Po montáži TV prijimača k nemu nebude možné káble pripojit.

Skontrolujte nasledujuce:

• Kladky (B) pevne visia na podstavci alebo adapteri podstavca.
• Káble nie su skrutiene a priskripnute.
• Remen (F) je pevnapnuty.

VYSTRAHA

• Nesoprvnu umiestnienie napajacieho kábla moze zapricinit požiar alebo zásah elektrickym prudom sposobene skratom. Z dovodu bezpečnosti nezabudnite skontrolovat kompletnost montáze.

Dalsie informácie

Pri demontázi TV prijímača zopakujte postup montáze v opacnom poradi.

VYSTRAHA

Dbajte na to, aby televizny prijima c pri odpajani drzali dvaja alebo viaceri luda (traja alebo viaceri luda pri televiznom prijima c 75 palcov a viac).

Technické udaje

Hmotnost (len podstavec): (pribl.) [kg]

0,8

Dizajn a technické udaje sa mozu zmenit bez upozornenia.

Dékojame, kad jsigjote šj gaminj.

Pirkéjams

Glejte tabei o v 1. koraku.

OPOZORILO

• Ce izberete 2-b, je dostop do zadnjih priključkov omejen.
