Tipo de produto	Televisor LED 4K HDR
Marca	Sony
Modelo	Bravia KD75XG8505
Tamanho da tela	75 polegadas (189 cm)
Resolução	3840 x 2160 (4K Ultra HD)
Tecnologia de exibição	LED, retroiluminação direta
Funções HDR	HDR10, HLG, Dolby Vision
Sistema operacional	Android TV
Conectividade	Wi-Fi, Bluetooth, Ethernet
Entradas HDMI	4 entradas HDMI
Entradas USB	3 portas USB
Dimensões (sem suporte)	Aproximadamente 1673 x 963 x 107 mm (L x A x P)
Dimensões (com suporte)	Aproximadamente 1673 x 1042 x 401 mm (L x A x P)
Peso (sem suporte)	Aproximadamente 30,8 kg
Peso (com suporte)	Aproximadamente 32,5 kg
Alimentação	220-240 V CA, 50-60 Hz
Consumo elétrico (máx.)	350 W
Consumo em espera	Menos de 0,5 W
Suporte de parede compatível	SU-WL450 (opcional)
Padrão VESA	300 x 300 mm
Alto-falantes	2 x 10 W estéreo
Funções de áudio	Dolby Audio, S-Force Front Surround
Manutenção e limpeza	Use um pano macio e seco. Não use produtos químicos.
Peças sobressalentes e reparabilidade	Peças disponíveis em revendedores autorizados. Índice de reparabilidade: 7,0/10.
Documentos fornecidos	Guia de referência, Guia de instalação, Manual do suporte de parede
Garantia	2 anos

Perguntas frequentes - Bravia KD75XG8505 SONY

Quais são as dimensões do televisor Sony Bravia KD75XG8505?

As dimensões sem suporte são de aproximadamente 1673 x 963 x 107 mm (L x A x P). Com o suporte de mesa, conte aproximadamente 1673 x 1042 x 401 mm.

Qual é o peso do televisor Sony Bravia KD75XG8505?

O peso sem suporte é de aproximadamente 30,8 kg, e com o suporte, aproximadamente 32,5 kg.

Como instalar o televisor em um suporte de parede?

Use o suporte de parede compatível SU-WL450. Siga as instruções do manual para fixar a base na parede com pelo menos quatro parafusos de 8 mm de diâmetro. A parede deve suportar pelo menos quatro vezes o peso do televisor.

Quais cabos são necessários para conectar o televisor?

Conecte os cabos antes de instalar o televisor na parede. Use cabos HDMI, um cabo de alimentação e eventualmente um cabo Ethernet ou uma antena. Siga o Guia de referência fornecido.

O televisor pode ser instalado sozinho?

Não, é recomendável confiar a instalação a instaladores autorizados Sony. Por razões de segurança, no mínimo duas pessoas (três para modelos de 75 polegadas ou mais) devem levantar e instalar o televisor.

Como limpar a tela e o gabinete?

Use um pano macio e seco para limpar a tela e o gabinete. Nunca use produtos químicos, álcool ou limpadores abrasivos. Para manchas persistentes, umedeça levemente o pano com água.

Quais são as resoluções e tecnologias HDR suportadas?

O televisor suporta a resolução 4K Ultra HD (3840 x 2160) e as tecnologias HDR10, HLG e Dolby Vision para uma qualidade de imagem ótima.

O televisor possui um controle remoto com voz?

Sim, o controle remoto inclui um microfone para comando de voz via Google Assistente. O televisor funciona com Android TV e Google Assistente integrado.

Quais são as precauções de segurança a serem seguidas?

Nunca remover os parafusos após a instalação, não balançar o televisor, não se apoiar nele e não instalar outros dispositivos no suporte de parede. Evite exposição à água e correntes de ar.

Onde encontrar peças sobressalentes e informações de reparo?

As peças sobressalentes estão disponíveis em revendedores autorizados Sony. O índice de reparabilidade é de 7,0/10. Consulte o site oficial Sony para manuais e centros de serviço autorizados.

MANUAL DE UTILIZADOR Bravia KD75XG8505 SONY

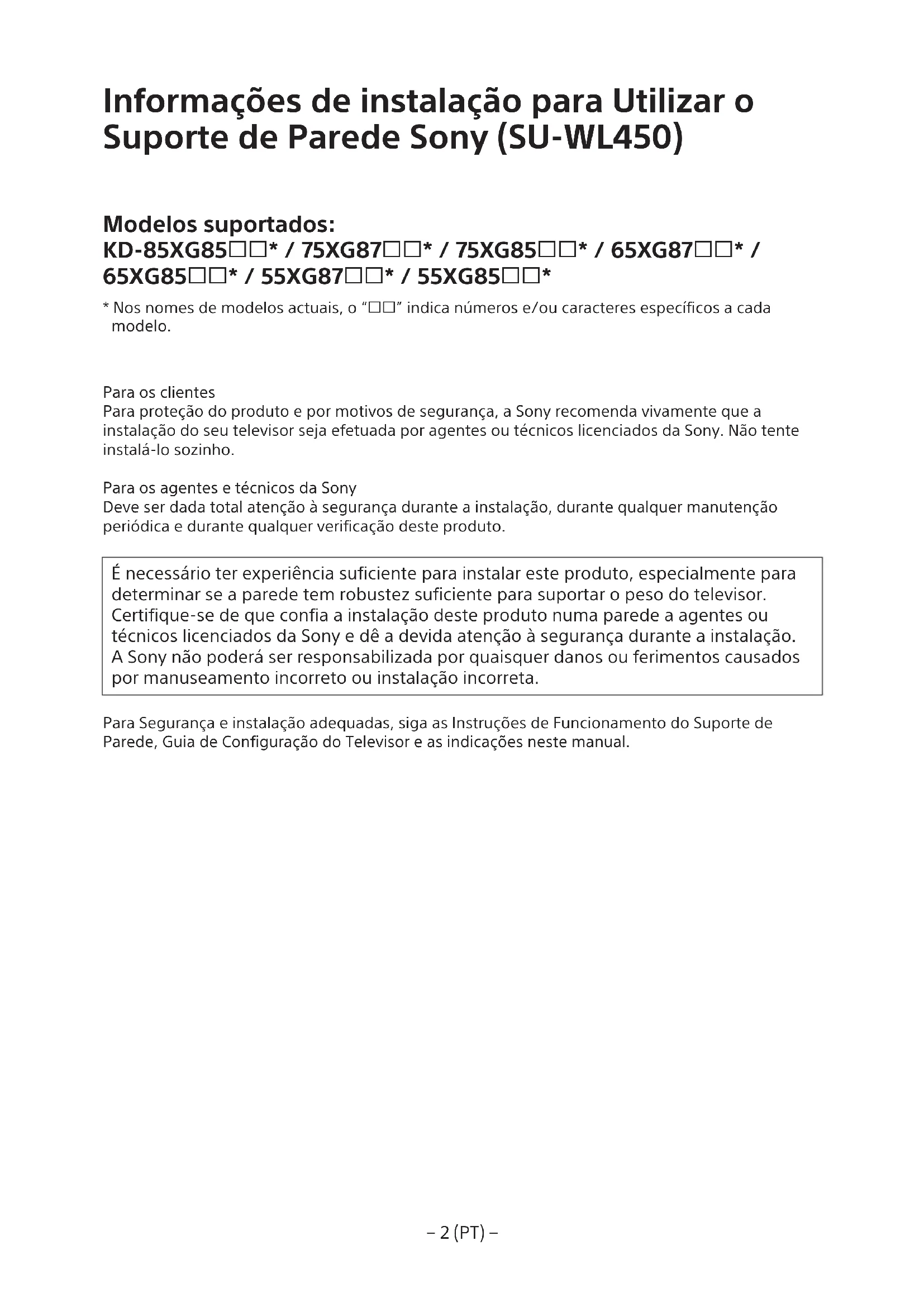

Informações de instalação para utilizar o Suporte de Parede Sony (SU-WL450)

Modelos suportados:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

Para proteção do produto e por motivos de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes ou técnicos licenciados da Sony. Não tente instalá-lo sozinho.

Para os agentes e técnicos da Sony

Deve ser dada total atenção à segurança durante a instalação, durante qualquer manutenção periódica e durante qualquer verificação deste produto.

É necessário ter experiência suficiente para instalar este produto, especialmente para determinar se a parede tem robustez suficiente para suportar o peso do televisor. Certifique-se de que confia a instalação deste produto numa parede a agentes ou técnicos licenciados da Sony e de que dá a devida atenção à segurança durante a instalação. A Sony não poderá ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalação incorreta.

Para uma instalação segura e adequada, siga as Instruções de Funcionamento do Suporte de Parede, o Guia de Configuração do Televisor e as indicações neste manual.

Segurança

É necessária uma formação técnica adequada para instalar este produto. Solicite a instalação a agentes Sony ou a técnicos qualificados. Preste especial atenção à segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta, nem pela instalação de um produto diferente do produto especificado. Os seus Direitos Estatutários (se existirem) não são afetados.

Para os agentes da Sony

É necessária uma formação técnica adequada para instalar este produto. Leia atentamente este manual de instruções para fazer a instalação com segurança. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização inadequada ou instalação incorreta. Após a instalação, entregue este manual de instruções ao cliente.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correta. Leia-o na íntegra e utilize o produto corretamente. Guarde este manual para futuras consultas.

Os produtos da Sony são concebidos para oferecer a maior segurança. No entanto, se utilizados de forma incorreta, podem provocar ferimentos graves através de incêndio, choque elétrico ou queda. Para evitar esse tipo de acidentes, respeite as precauções de segurança.

CUIDADO

Produto especificado

Este Suporte para Montagem na Parede foi concebido para ser utilizado apenas com o televisor especificado. Para televisores, consulte o Guia de Referência para verificar se o Suporte para Montagem na Parede pode ser utilizado.

Para os pacientes

AVISO

O não cumprimento das precauções indicadas abaixo pode provocar a morte ou ferimentos graves através de incêndio, choque elétrico ou queda do produto.

Certifique-se de que a instalação é efetuada por representantes autorizados e mantenha as crianças afastadas do local durante a instalação.

Se o suporte de montagem na parede ou o televisor não forem instalados corretamente, poderão ocorrer os seguintes acidentes. Certifique-se de que a instalação é efetuada por técnicos qualificados.

• O televisor pode cair e provocar ferimentos graves, como equimoses ou fraturas.
• Se a parede onde o Suporte para Montagem na Parede está instalado for instável, irregular ou não estiver perpendicular ao chão, o aparelho pode cair e provocar ferimentos ou danos materiais. A parede deve ser suficientemente forte para suportar um peso, no mínimo, quatro vezes superior ao do televisor. (Consulte o Guia de Referência do televisor quanto ao respetivo peso.)
• Se a instalação do Suporte para Montagem na Parede não for suficientemente sólida, o aparelho pode cair e provocar ferimentos ou danos materiais.

Contrate técnicos qualificados para o transporte e desmontagem do televisor.

Se o transporte ou montagem for feito por pessoas que não sejam técnicos qualificados, o televisor pode cair e provocar ferimentos ou danos materiais. Certifique-se de que o transporte ou a desmontagem do televisor deverá ser efetuado por duas ou mais pessoas (três ou mais pessoas para televisores de 75 polegadas e acima).

Não retire os parafusos, etc., após a desmontagem do televisor.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não faça quaisquer alterações nas peças do Suporte para Montagem na Parede.

Se o fizer, o Suporte para Montagem na Parede pode cair e provocar ferimentos ou danos materiais.

Não instale um equipamento diferente do especificado no suporte.

Este Suporte de Instalação na Parede foi concebido para ser utilizado apenas com o produto específico. A instalação de qualquer outro equipamento pode resultar em queda ou quebra e provocar danos materiais ou ferimentos.

Não coloque nenhuma carga para além do televisor no Suporte para Montagem na Parede. Não agite o televisor para a esquerda/direita, para cima/para baixo.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não se encoste nem se pendure no televisor.

Não se encoste nem se pendure no televisor, pois este pode cair e provocar ferimentos graves.

CUIDADO

Se as seguintes precauções não forem observadas, poderão ocorrer ferimentos ou danos materiais.

Não aplique demasiada força durante a limpeza ou manutenção do produto.

Não aplique demasiada força na parte superior do televisor. Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Precauções

• Se utilizar o televisor instalado no Suporte para Montagem na Parede durante muito tempo, a parede por trás ou por cima do televisor pode perder a cor e o papel de parede pode descolar-se, dependendo do material da parede.
• Se retirar o Suporte para Montagem na Parede depois de o instalar, os orifícios dos parafusos ficam na parede.
• Não utilize o Suporte para Montagem na Parede num local sujeito a vibrações mecânicas.

Instalar o suporte para montagem na parede

Para os agentes da Sony

AVISO

As seguintes instruções destinam-se apenas aos agentes da Sony. Leia as precauções de segurança na íntegra e preste muita atenção às medidas de segurança que é preciso respeitar durante a instalação, manutenção e verificação deste produto.

Não instale o suporte para montagem em paredes em que os cantos ou os lados do televisor fiquem afastados da parede.

Não instale o suporte para montagem na parede em colunas em que os cantos ou os lados do televisor fiquem afastados da parede. Se uma pessoa ou objeto embaterem no canto ou lado saliente do televisor, isso pode provocar ferimentos ou danos materiais.

Não instale o televisor por cima ou por baixo de um aparelho de ar condicionado.

Se o televisor ficar exposto a fugas de água ou correntes de ar do aparelho de ar condicionado durante muito tempo, pode ocorrer um incêndio, um choque elétrico ou uma avaria.

Instale o suporte para montagem na parede com segurança, seguindo as indicações deste manual de instruções.

Se algum dos parafusos estiver solto ou cair, o suporte para montagem na parede pode cair e provocar ferimentos ou danos materiais. Utilize os parafusos adequados ao material de que é feita a parede e fixe bem o suporte com quatro ou mais parafusos de 8 mm de diâmetro (ou equivalentes).

Utilize os parafusos e os acessórios fornecidos conforme as indicações deste manual de instruções. Se utilizar outros acessórios, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no proprietário do televisor.

Monte o suporte corretamente, seguindo o procedimento explicado neste manual de instruções.

Se um dos parafusos se soltar ou cair, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no televisor.

Aperte bem os parafusos na posição correta.

Se não o fizer, o televisor pode cair e ferir alguém ou ficar danificado.

Não submeta o televisor a qualquer choque durante a instalação.

Se o televisor sofrer choques, pode cair ou partir-se. O que pode provocar ferimentos.

Instale o televisor numa parede perpendicular e plana.

Se não o fizer, o televisor pode cair e provocar ferimentos.

Depois de instalar corretamente o televisor, fixe bem os cabos.

Se as pessoas ou objetos ficarem emaranhados nos cabos, poderão ferir-se ou danificar o televisor ou o monitor.

Não deixe o cabo de alimentação CA, nem o cabo de ligação ficarem trilhados.

Se o cabo de alimentação CA ou o cabo de ligação ficar trilhado entre o aparelho e a parede ou se os submeter a força, os condutores internos poderão ficar à vista e provocar um curto-circuito ou a quebra do cabo elétrico. Pode provocar um incêndio ou choque elétrico.

Os parafusos necessários para fixar o Suporte para Montagem na Parede não estão incluídos.

Utilize os parafusos apropriados para o material de que é feita a parede e para a estrutura quando instalar o Suporte para Montagem na Parede.

Índice

Preparar a instalação. 5

Verificação das peças 5

Decisão sobre a localização da instalação 6

Instalação da base na parede 8

Preparar a instalação do televisor. 9

KD-85/75XG85□□, KD-75XG87□□

KD-65/55XG87□□, KD-65/55XG85□□. 11

Instalação do televisor na parede. 13

KD-85/75XG85□□, KD-75XG87□□ 13

KD-65/55XG87□□, KD-65/55XG85□□. 15

Confirmar a conclusão da instalação 18

Outras informações 18

Especificações 18

Instalação do televisor na parede

Preparar a instalação

• Tenha o Guia de Referência do Televisor e o Guia de Configuração à mão antes da instalação.
• Certifique-se de que tem uma chave de parafusos Phillips adequada aos parafusos antes de proceder à montagem.
• Confirme a posição de instalação do seu televisor. Prepare quatro ou mais parafusos de 8 mm de diâmetro e um parafuso de 5 mm ou equivalente (não fornecido). Escolha parafusos adequados para o material da parede.

Verificação das peças

Fornecido com o SU-WL450

• Verifique se todas as peças estão incluídas.

A Base (20) (1) B Polia	(2)
◎ PSW 6x20 (4)◎ PS	W 4x20 com anilha (2)
E Espaçador (20) (2) E	Cinta (1)
G Anilha (20) (M4) (2)	H PSW 4x20 (2)
I Adaptador de base (2)	J PSW 4x10 (8)
K Espaçador (60) (2) L	PSW 6x50 (2)
M Anilha (M4) (2) N PS	W 4x50 (2)

Decida a localização da instalação

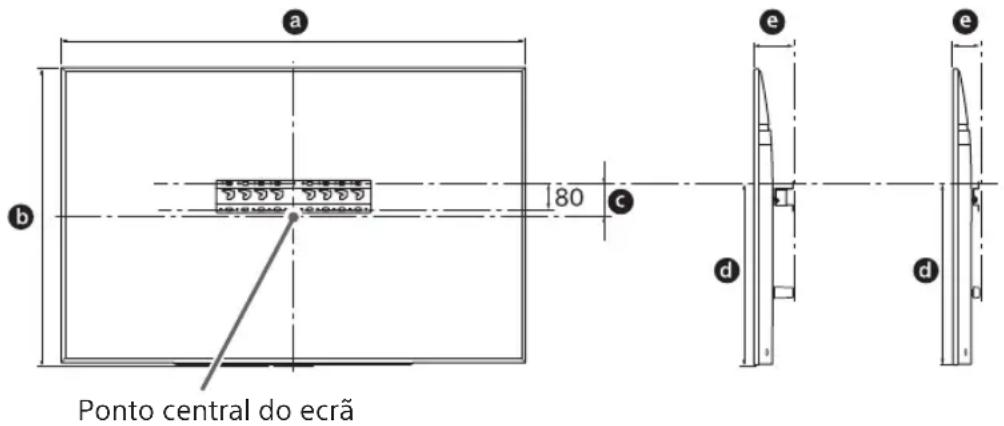

1 Decida sobre a localização da instalação.

Certifique-se de que a parede tem espaço suficiente para o televisor e que consegue suportar o quádruplo do peso do televisor.

Consulte a tabela seguinte relativa à instalação do televisor numa parede. Consulte o Guia de referência do televisor para saber qual é o peso do televisor.

Montagem padrão Montagem curta

Unidade: mm

Nome do modelo	Dimensoes do visor		Dimensao do centro do eocré		Comprimento para montagem
	a	b	c	d	e
					Montagem padrão	Montagem curta
KD-85XG85□□	1.909	1.097	251	803	142	100
KD-75XG87□□	1.673	963	107	595	116	75
KD-75XG85□□
KD-65XG87□□	1.450	836	99	523	115	73
KD-65XG85□□
KD-55XG87□□	1.231	713	106	468	115	73
KD-55XG85□□

Nota

• Os números da janela podem variar ligeiramente dependendo da instalação.
• Quando o televisor estiver instalado na parede, a parte superior do televisor ficará ligeiramente inclinada para a frente.

Permite uma folga adequada entre o televisor e o teto e as peças salientes da parede, conforme aparecido abaixo.

Unidade: mm

• Para garantir uma ventilação adequada e evitar a acumulação de sujidade e pó:
• Não instale o televisor na horizontal, virado ao contrário, invertido ou de lado.
• Não instale o televisor sobre uma prateleira, carpete ou cama, nem dentro de um armário.
• Não cubra o televisor com panos, como cortinas, nem com jornais, etc.
• Não instale o televisor como ilustrado em baixo.

Circulação de ar bloqueada.

Nota

• Se desejar instalar os cabos numa parede, faça primeiro um orifício na mesma para introduzir os cabos antes de iniciar a instalação.

Para esconder os cabos, prepare um orifício na parede no exterior do perímetro da base (20) A, adaptador de base ① e do espaçador (20) E, do espaçador (60) K.

2 Selecione o estilo de montagem na parede. A distância entre a parte traseira do televisor e a parede pode ser selecionada conforme abaixo indicado.

2-a Montagem padrão 2-b Montagem curta

Consulte a janela do passo 1.

AVISO

• Quando selecionar 2-b, o acesso ao terminal posterior é limitado.

2-a 2-b

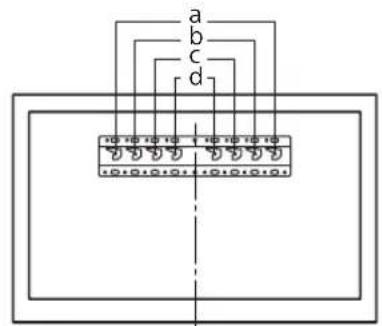

3 Consulte a tabela em baixo para saber qual é a localização de instalação do Adaptador da Base. Caso selecione 2-b, ignore este passo.

Nome do modelo Localização do gancho
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Instale o adaptador da base ① utilizando o parafuso (PSW 4x10) ② na base (20) ④ quando selecionar 2-a.

4 Decida as posições dos parafusos para instalar a base (20) A.

Consulte as especificações na página 18. Quando selecionar 2-a, utilize as posições dos orifícios do adaptador da base ①.

AVISO

• A parede na qual o televisor será instalado deve ser capaz de suportar um peso quatro vezes superior ao peso do televisor (Consulte o Guia de referência do televisor quanto ao respetivo peso.).
• Determine a resistência da parede em que está instalado o televisor. Se necessário, reforce a parede.

Instalação da base na parede

• Utilize quatro ou mais parafusos de 8 mm de diâmetro ou equivalente (não fornecido).
• Instale quatro parafusos nos orifícios do adaptador da base ① com a base (20) (apenas 2-a).
• Instale a base (20) A na parede, na horizontal.

Preparar a instalação do televisor

Consulte o Guia de Configuração para a instalação do suporte.

KD-85/75XG85□□，KD-75XG87□□

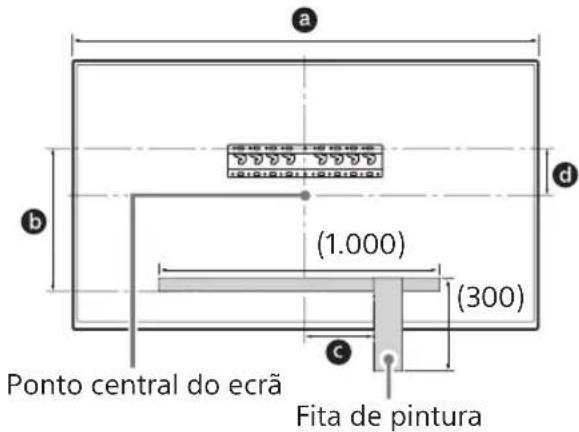

1 Marque a localização da instalação na parede.

• Utilize fita de pintura, etc. (não fornecida) para marcar a localização do televisor perto da Base ou Adaptador de Base. Consulte a tabela seguinte.

Unidade: mm
Nome do modelo	Comprimento para marca	Dimensão do centro do ecra
	a b c	d
KD-85XG85□□	1.909 683 200 251
KD-75XG87□□ KD-75XG85□□	1.673 468 200 107

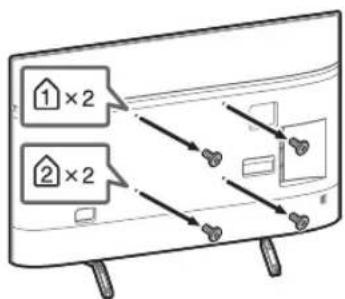

2 Remova os parafusos da parte de trás do televisor.

3 Instale as peças de fixação do Suporte de Parede. Verifique quais são as peças de fixação consultando "Fornecido com o SU-WL450" na secção "Verificação das peças", na página 5.

Nota

• Aperte firmemente as peças de fixação utilizando parafusos.
• Quando utilizar uma chave de parafusos elétrica, configure o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.
• Guarde as peças que utilizar ou não utilizar num lugar seguro para poder utilizá-las no futuro. Guarde este manual para poder consultá-lo no futuro.

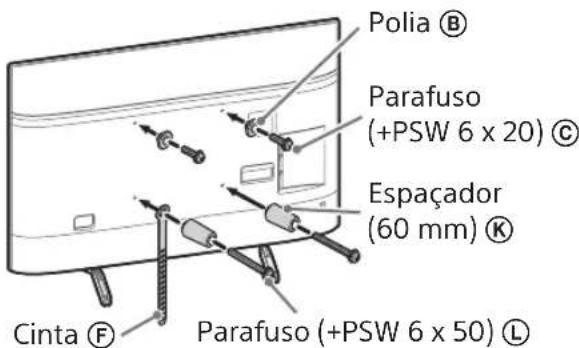

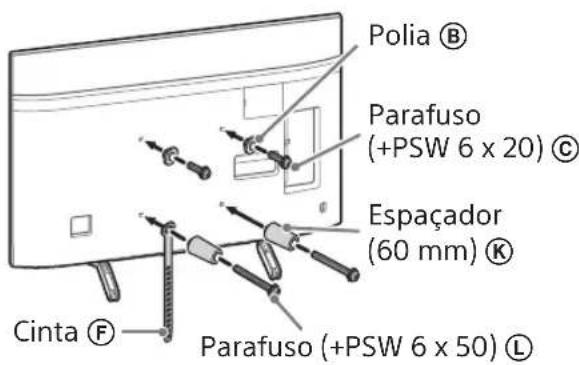

Montagem padrão (2-a)

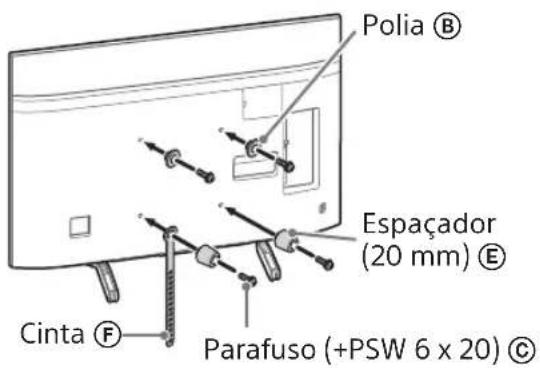

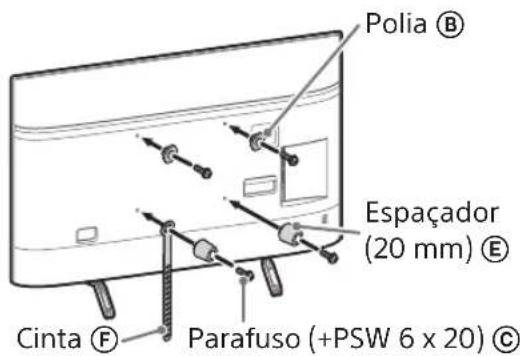

Montagem curta (2-b)

Nota

• Com este estilo de montagem, não poderá utilizar alguns dos terminais da parte de trás do Televisor.

4 Ligue o(s) cabo(s) necessário(s) ao televisor.

Certifique-se de que liga os cabos antes de instalar o televisor na parede. Não poderá ligar os cabos quando o televisor estiver instalado.

Consulte o Guia de referência fornecido com o seu televisor.

Nota

• Certifique-se de que o encaminhamento dos cabos ao longo da parede é efetuado por agentes autorizados.
• Junte os cabos de ligação para evitar tropeçar neles antes da montagem na parede.

5 Separe o Suporte de Fixação para Mesas do televisor.

• Remova um a um o Suporte de Mesa do Televisor. Segure firmemente o Suporte de Mesa do Televisor com ambas as mãos quando outra pessoa levanta o televisor.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Repita o passo anterior e remova o Suporte de Mesa do Televisor.

Nota

• Três ou mais pessoas são necessárias para desencaixar o Suporte de Mesa do Televisor.
• Tenha cuidado para não exercer demasiada força ao desencaixar o Suporte de Mesa do Televisor, pois pode causar a queda do televisor e resultar em ferimentos pessoais ou danos físicos ao televisor.
• Tenha cuidado ao manusear o Suporte de Mesa do Televisor para prevenir danos ao televisor.
• Tenha cuidado ao levantar o televisor, pois o Suporte de Mesa do Televisor é desencaixado, o Suporte de Mesa do Televisor pode cair e provocar ferimentos pessoais.
• Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que caia e danifique a superfície onde se encontra o televisor.

KD-65/55XG87□□,

KD-65/55XG85□□

1 Remova os parafusos da parte de trás do televisor.

2 Instale as peças de fixação do Suporte de Parede. Verifique quais são as peças de fixação consultando "Fornecido com o SU-WL450" na seção "Verificação das peças", na página 5.

Nota

• Aperte firmemente as peças de fixação utilizando parafusos.
• Quando utilizar uma chave de parafusos elétrica, configure o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.
• Guarde as peças que utilizar ou não utilizar num lugar seguro para poder utilizá-las no futuro. Guarde este manual para poder consultá-lo no futuro.

Montagem padrão (2-a)

Montagem curta (2-b)

Nota

• Com este estilo de montagem, não poderá utilizar alguns dos terminais da parte de trás do Televisor.

3 Ligue o(s) cabo(s) necessário(s) ao televisor.

Certifique-se de que liga os cabos antes de instalar o televisor na parede. Não poderá ligar os cabos quando o televisor estiver instalado.

Consulte o Guia de referência fornecido com o seu televisor.

Nota

• Certifique-se de que o encaminhamento dos cabos ao longo da parede é efetuado por agentes autorizados.
• Junte os cabos de ligação para evitar tropeçar neles antes da montagem na parede.

4 Separe o Suporte de Fixação para Mesas do televisor.

• Remova um lado do Suporte de Mesa do Televisor de cada vez. Firmemente segure no Suporte de Mesa do Televisor com ambas as mãos quando outras pessoas levantam o televisor.

• Repita o passo anterior e remova o outro lado do Suporte de Mesa do Televisor.

Nota

• Três ou mais pessoas são necessárias para desencaixar o Suporte de Mesa do Televisor.
• Tenha cuidado para não exercer demasiada força quando desencaixa o Suporte de Mesa do Televisor, pois pode fazer o televisor cair e resultar em ferimentos pessoais ou danos físicos ao televisor.
• Tenha cuidado ao manusear o Suporte de Mesa do Televisor para prevenir danos ao televisor.
• Tenha cuidado ao levantar o televisor, pois quando o Suporte de Mesa do Televisor é desencaixado, ele pode cair e provocar ferimentos pessoais.
• Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que caia e danifique a superfície onde se encontra o televisor.

Instalação do televisor na parede

KD-85/75XG85□□, KD-75XG87□□

1 Levante o televisor.

• Para a localização das polias (B) para pendurar na Base ou Adaptador de Base, consulte a janela do passo 3 em "Decidir sobre a localização da instalação" na página 7.
• Certifique-se que a parte de trás do televisor toca a Base ou Adaptador de Base quando segura no televisor.

Nota

• Segure firmemente o televisor com ambas as mãos e certifique-se de que a Cinta F, na parte inferior do televisor, está alinhada com a fita de pintura.
• Transporte o televisor com três pessoas e a pessoa que está na frente do televisor poderá orientar os outros para fazer a posição.

• Tenha muito cuidado ao instalar o televisor na parede, especialmente para a pessoa que está a suportar a parte de baixo do televisor. O televisor pode cair, provocando ferimentos corporais graves ou mesmo a morte.

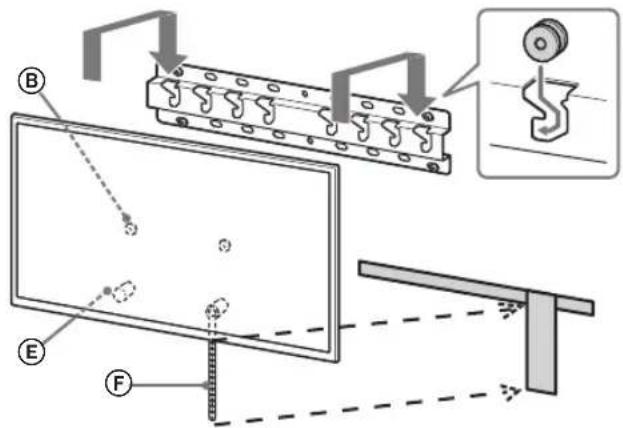

2 Instale o televisor na Base ou Adaptador de Base.

• Deslize suavemente o televisor para baixo e pendure as polias (B) presas à parte de trás do televisor na Base ou Adaptador de Base, certificando-se de que encaixam na forma dos orifícios. Depois de instalar o televisor na parede, confirme se as polias estão bem presas à base ou ao adaptador de base.
• Liberte ambas as mãos lentamente para assegurar que o televisor não cai.

• Após instalar o televisor na parede, remova a fita de pintura, etc. da parede.

2-a

2-b

AVISO

• Certifique-se de que duas ou mais pessoas (três ou mais pessoas para televisor de 75 polegadas e acima) seguram o televisor quando o transportam.

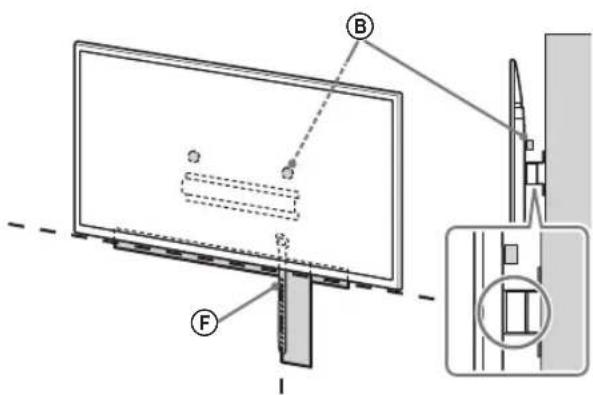

3 Evitar que a parte de baixo do televisor se mova.

• Elimine a folga da cinta (F) e prenda-a firmemente à parede.

• Utilize um parafuso de 5 mm de diâmetro ou equivalente (não fornecido).

Nota

• Tente puxar a parte de baixo do televisor ligeiramente para si, para se certificar de que não se move para a frente. Se houver algum movimento, não está fixado corretamente e a cinta F deve voltar a ser firmemente presa.

KD-65/55XG87□□，KD-65/55XG85□□

1 Levante o televisor.

• Para a localização das polias (B) para pendurar na Base ou Adaptador de Base, consulte a janela do passo 3 em "Decidir sobre a localização da instalação" na página 7.
• Certifique-se que a parte de trás do televisor toca a Base ou Adaptador de Base quando segura no televisor.

Nota

• Segure firmemente o televisor com ambas as mãos.

2 Instale o televisor na Base ou Adaptador de Base.

• Deslize suavemente para baixo o televisor e pendure as polias (B) presas à parte de trás do televisor à Base ou Adaptador de Base, certificando-se de que confirma a forma dos orifícios. Depois de instalar o televisor na parede, confirme se as polias (B) estão bem presas à base ou ao adaptador de base.
• Liberte às vezes lentamente para assegurar que o televisor não cai.

2-a

2-b

↓

↓

AVISO

• Certifique-se de que duas ou mais pessoas (três ou mais pessoas para televisor de 75 polegadas e acima) seguram o televisor quando o transportam.

3 Evite que a parte de baixo do televisor se mova.

• Elimine a folga da cinta (F) e prenda-a firmemente à parede.

• Utilize um parafuso de 5 mm de diâmetro ou equivalente (não fornecido).

Nota

• Tente puxar a parte de baixo do televisor ligeiramente para si, para se certificar de que não se move para a frente. Se houver algum movimento, não está fixado corretamente e a cinta deve voltar a ser firmemente presa.

Confirmar a conclusão da instalação

Verifique os seguintes pontos.

• As polias [B] estão penduradas com firmeza na base ou no adaptador de base.
• Os cabos de alimentação e ligação não estão dobrados nem trilhados.
• A conta F está bem presa, sem folga.

AVISO

• A instalação incorreta do cabo de alimentação CA, etc., pode provocar um incêndio ou choque elétrico devido a um curto-circuito. Verifique se a instalação está terminada, por medida de segurança.

Outras informações

Quando remover o televisor, inverta o procedimento de instalação anterior.

AVISO

• Certifique-se de que duas ou mais pessoas (três ou mais pessoas para televisores de 75 polegadas ou mais) seguram o televisor ao removê-lo.

Especificações

O design e as especificações estão sujeitos a alterações sem aviso prévio.
