Tuotetyyppi	LED 4K HDR -televisio
Merkki	Sony
Malli	Bravia KD75XG8505
Näytön koko	75 tuumaa (189 cm)
Tarkkuus	3840 x 2160 (4K Ultra HD)
Näyttötekniikka	LED, suora taustavalo
HDR-toiminnot	HDR10, HLG, Dolby Vision
Käyttöjärjestelmä	Android TV
Liitännät	Wi-Fi, Bluetooth, Ethernet
HDMI-tulot	4 HDMI-tuloa
USB-tulot	3 USB-porttia
Mitat (ilman jalustaa)	Noin 1673 x 963 x 107 mm (L x K x S)
Mitat (jalustan kanssa)	Noin 1673 x 1042 x 401 mm (L x K x S)
Paino (ilman jalustaa)	Noin 30,8 kg
Paino (jalustan kanssa)	Noin 32,5 kg
Virtalähde	220-240 V AC, 50-60 Hz
Tehonkulutus (max)	350 W
Valmiustilan kulutus	Alle 0,5 W
Yhteensopiva seinäteline	SU-WL450 (valinnainen)
VESA-standardi	300 x 300 mm
Kaiuttimet	2 x 10 W stereo
Äänitoiminnot	Dolby Audio, S-Force Front Surround
Huolto ja puhdistus	Käytä pehmeää ja kuivaa liinaa. Älä käytä kemikaaleja.
Varaosat ja korjattavuus	Varaosia saatavana valtuutetuilta jälleenmyyjiltä. Korjattavuusindeksi: 7,0/10.
Mukana toimitettavat asiakirjat	Pikaopas, asennusohje, seinätelineen käyttöohje
Takuu	2 vuotta

Usein kysytyt kysymykset - Bravia KD75XG8505 SONY

Mitkä ovat Sony Bravia KD75XG8505 -television mitat?

Mitat ilman jalustaa ovat noin 1673 x 963 x 107 mm (L x K x S). Jalustan kanssa mitat ovat noin 1673 x 1042 x 401 mm.

Mikä on Sony Bravia KD75XG8505 -television paino?

Paino ilman jalustaa on noin 30,8 kg ja jalustan kanssa noin 32,5 kg.

Kuinka televisio asennetaan seinätelineeseen?

Käytä yhteensopivaa seinätelinettä SU-WL450. Noudata käyttöohjeen ohjeita kiinnittääksesi alustan seinään vähintään neljällä 8 mm:n halkaisijaltaan olevalla ruuvilla. Seinän on kestettävä vähintään neljä kertaa television paino.

Mitä kaapeleita television liittämiseen tarvitaan?

Liitä kaapelit ennen television asentamista seinälle. Käytä HDMI-kaapeleita, virtajohtoa ja tarvittaessa Ethernet-kaapelia tai antennia. Noudata mukana toimitettua pikaopasta.

Voiko television asentaa yksin?

Ei, on suositeltavaa antaa asennus valtuutetuille Sony-asentajille. Turvallisuussyistä vähintään kaksi henkilöä (75-tuumaisissa tai suuremmissa malleissa kolme) on nostettava ja asennettava televisio.

Kuinka puhdistan näytön ja kotelon?

Käytä pehmeää ja kuivaa liinaa näytön ja kotelon pyyhkimiseen. Älä koskaan käytä kemikaaleja, alkoholia tai hankaavia puhdistusaineita. Hankaliin tahroihin kostuta liina kevyesti vedellä.

Mitkä ovat tuetut tarkkuudet ja HDR-tekniikat?

Televisio tukee 4K Ultra HD -tarkkuutta (3840 x 2160) ja HDR10-, HLG- ja Dolby Vision -tekniikoita optimaalisen kuvanlaadun takaamiseksi.

Onko televisiossa ääniohjattu kaukosäädin?

Kyllä, kaukosäädin sisältää mikrofonin ääniohjausta varten Google Assistantin kautta. Televisio käyttää Android TV:tä, johon on integroitu Google Assistant.

Mitkä turvallisuusohjeet on otettava huomioon?

Älä koskaan poista ruuveja asennuksen jälkeen, älä ravista televisiota, älä nojaa siihen äläkä asenna muita laitteita seinätelineeseen. Vältä altistamasta vettä ja vetoa.

Mistä löydän varaosat ja korjaustiedot?

Varaosia on saatavana valtuutetuilta Sony-jälleenmyyjiltä. Korjattavuusindeksi on 7,0/10. Katso Sonyn viralliselta verkkosivustolta manuaalit ja valtuutetut huoltokeskukset.

KÄYTTÖOHJE Bravia KD75XG8505 SONY

Asennustiedot Sonyn seinäasennuskiinnittimen (SU-WL450) käyttämiseksi

Tuetut mallit: KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* / 65XG85□□* / 55XG87□□* / 55XG85□□*

• Kyseisissä mallinimissä "□□" tarkoittaa kunkin mallin numeroita ja/tai merkkejä.

Asiakkaille: Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että television asennus annetaan Sonyn jälleenmyyjän tai asiantuntevan huoltoliikkeen tehtäväksi. Älä yritä asentaa sitä itse.

Sony-jälleenmyyjille ja huoltoliikkeille: Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestäkö seinä television painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai huoltoliikkeen tehtäväksi, ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

Varmista turvallisuus ja asianmukainen asennus noudattamalla seinäasennuskiinnittimen käyttöohjeita, TV:n asetusopasta ja tämän oppaan ohjeita.

Turvallisuus

Kiitos, että päätit ostaa tämän tuotteen.

Asiakkaille

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Asennus on annettava Sony-jälleenmyyjän tai valtuutetun asentajan tehtäväksi, ja turvallisuuteen on kiinnitettävä erityistä huomiota asennuksen aikana. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta tai muun kuin määritetyn tuotteen asennuksesta. Tämä ei vaikuta (mahdollisiin) lakisääteisiin oikeuksiisi.

Sony-jälleenmyyjille

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Lue nämä käyttöohjeet huolellisesti, jotta asennus voidaan suorittaa turvallisesti. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Tässä käyttöohjeessa kuvataan tuotteen oikeaoppinen käsittely sekä tärkeät varoitukset onnettomuuksien estämiseksi. Muista lukea tämä ohje huolellisesti ja käyttää tuotetta oikein. Säilytä tämä käyttöohje tulevaa käyttöä varten.

Sonyn tuotteet on suunniteltu turvallisuutta ajatellen. Jos tuotteita käytetään väärin, seurauksena voi olla tulipalon, sähköiskun, tuotteen kaatumisen tai putoamisen aiheuttama vakava henkilövahinko. Huomioi turvallisuutta koskevat varoitukset tällaisten onnettomuuksien estämiseksi.

VAROTOIMET

Määritetyt tuotteet

Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi sille määritettyjen televisioiden kanssa. Tarkista television viiteoppaasta, että seinäasennuskiinnitintä voidaan käyttää.

Asiakkaille

VAROITUS

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla tulipalon, sähköiskun tai tuotteen putoamisen aiheuttama vakava henkilövahinko tai kuolema.

Asennuksen saa suorittaa vain valtuutettu asentaja. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos seinäasennuskiinnitintä tai televisiota ei asenneta oikein, seurauksena voi olla seuraavat onnettomuudet. Muista jättää asennus valtuutetun asentajan tehtäväksi.

• Televisio saattaa pudota ja aiheuttaa mustelmia, murtumia tai muun vakavan henkilövahingon. Jos seinä, johon seinäasennuskiinnitin asennetaan, on epävakaa, epätasainen tai se ei ole kohtisuorassa lattiaan nähden, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Seinän on pystyttävä kantamaan vähintään neljä kertaa television paino. (Katso television paino sen viiteoppaasta.) Jos seinäasennuskiinnitintä ei ole asennettu seinälle tarpeeksi tukevasti, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Muista antaa television siirtäminen tai irrottaminen valtuutetun asentajan tehtäväksi.

Jos muut kuin valtuutetut asentajat kuljettavat tai irrottavat television, se saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Varmista, että televisiota kantamassa ja irrottamassa on vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa).

Älä irrota ruuveja tms. television kiinnityksen jälkeen.

Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä tee muutoksia seinäasennuskiinnittimen osiin.

Jos näin tehdään, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä asenna muita laitteita kuin määritelty tuote.

Tämä seinäasennuskiinnike on tarkoitettu käytettäväksi ainoastaan sille määritetyn tuotteen kanssa. Jos asennat muun kuin määritetyn laitteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä kohdista seinäasennuskiinnittimeen television lisäksi muuta kuormaa. Älä ravista televisiota vasemmalle/oikealle tai ylös/alas.

Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä nojaa tai riipu televisiosta.

Älä nojaa tai riipu televisiosta, sillä se saattaa pudota ja aiheuttaa vakavan henkilövahingon.

VAROTOIMET

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla henkilö- tai omaisuusvahinko.

Älä käytä liikaa voimaa tuotteen puhdistuksen tai huollon yhteydessä.

Älä paina television yläosasta liialla voimalla. Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Varotoimet

• Jos seinäasennuskiinnittimeen asennettua televisiota käytetään pitkään, television takana tai yläpuolella oleva seinäpinta voi värjäytyä tai tapetti irrota seinämateriaalista riippuen.
• Jos seinäasennuskiinnike irrotetaan seinästä asentamisen jälkeen, seinään jää ruuvinreiät.
• Älä käytä seinäasennuskiinnitintä paikassa, johon kohdistuu mekaanista tärinää.

Seinäasennuskiinnittimen asentaminen

Sony-jälleenmyyjille

VAROITUS

Seuraavat ohjeet ovat ainoastaan Sony-jälleenmyyjille. Muista lukea edellä olevat turvallisuusvarotoimet ja kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Älä asenna seinäasennuskiinnitintä seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta.

Älä asenna seinäasennuskiinnitintä pylvääseen tai vastaaviin seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta. Jos henkilö tai esine osuu television ulkonevaan kulmaan tai sivuun, seurauksena voi olla henkilö- tai omaisuusvahinko.

Älä asenna televisiota ilmastointilaitteen ylä- tai alapuolelle.

Jos televisio altistuu ilmastointilaitteen vesivuodoille tai ilmavirralle pitkiä aikoja, seurauksena voi olla tulipalo, sähköisku tai television toimintahäiriö.

Muista asentaa seinäasennuskiinnitin tukevasti seinään tässä käyttöohjeessa annettujen ohjeiden mukaisesti.

Jos jokin ruuveista on löysällä tai pudonnut, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Muista käyttää seinämateriaalille sopivia ruuveja ja asenna yksikkö tukevasti vähintään neljällä 8 mm:n ruuvilla (tai vastaavalla).

Muista käyttää toimitettuja ruuveja ja kiinnitysosia oikein ja noudata tässä käyttöohjeessa annettuja ohjeita. Jos käytät korvaavia osia, televisio saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa televisiota.

Muista koota kiinnitin oikein noudattamalla tässä käyttöohjeessa selitettyä menetelmää.

Jos jokin ruuveista on löysällä tai pudonnut, televisio saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa televisiota.

Muista kiristää ruuvit kunnolla tarkoitettuihin kohtiin.

Jos näin ei tehdä, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Varo kohdistamasta televisioon iskuja asennuksen aikana.

Jos televisioon kohdistuu isku, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Televisio on asennettava seinään, joka on suora ja tasainen.

Jos näin ei tehdä, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Kun televisio on asennettu oikein, kiinnitä kaapelit kunnolla.

Jos henkilöt tai esineet sotkeutuvat kaapeleihin, seurauksena saattaa olla henkilövahinko tai television vahingoittuminen.

Älä anna virtajohdon ja liitäntäkaapelin jäädä puristuksiin.

Jos virtajohto tai liitäntäkaapeli jää puristuksiin laitteen ja seinän väliin tai niitä taitetaan tai kierretään voimalla, sisäiset johtimet voivat tulla näkyviin ja seurauksena on oikosulku tai katkos. Tämä voi aiheuttaa tulipalon tai sähköiskun.

Seinäasennuskiinnittimen seinäkiinnitykseen tarvittavat ruuvit eivät sisälly toimitukseen.

Käytä seinämateriaalille ja -rakenteelle sopivia ruuveja, kun kiinnität seinäasennuskiinnittimen.

Asennuksen valmistelu. 5

Osien tarkistaminen. 5

Asennuspalkan määrittäminen. 6

Jalustan asennus. 8

Television asennuksen valmistelu. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

Television asennus seinään. 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Asennuksen tarkistaminen. 18

Muuta tietoa 18

Tekniset tiedot 18

Television asennus seinään

Asennusmenetelmä vaihtelee eri teilevioilla. Käytä seinäasennuskiinnitintä SU-WL450 television asentamiseksi seinälle.

Huomautus

• Pane irrotetut ruuvit talteen turvalliseen paikkaan poislasten ulottuvilta.

Asennuksen valmistelu

• Ota TV:n viiteopas ja asetusopas esille ennen asennusta. Hanki ennen kokoonpanoa valmiiksi ruuveihin sopiva ristipääruuvitalta. Tarkista television asennuskohta.
• Pida valmiina vahintaan nelja halkaisijaltaan 8 mm:n ja yksi 5 mm:n ruvi tai vastaava (lisavaruste). Valitse seinamateriaalille sopivat ruuvit.

Osien tarkistaminen

Toimitetaan SU-WL450:n mukana

• Tarkista, että kaikki osat on toimitettu.

A Jalusta (20) (1) B Hnapyörä (2)
© PSW 6x20 (4) © PSW 4x20 ja holkki (2)
E Välike (20) (2) E Hnna (1)
© Holkki (20) (M4) (2)	© PSW 4x20 (2)
① Jalustan sovitin (2)	① PSW 4x10 (8)
© Välike (60) (2) © PSW 6x50 (2)
M Holkki (M4) (2) N PSW 4x50 (2)

Asennuspaikan määrittäminen

1 Määritä asennuspaikka.

Varmista, että seinä on riittävän iso televisiolle ja pystyy kantamaan vähintään neljä kertaa television painon.

Katso seuraava taulukko television asentamiseksi seinälle. Katso television paino television viiteoppaasta.

Normaali asennus Kapea asennus Ruudun keskipiste

Yksikkö: mm

Mallinimi	Näytönn mitat		Ruudun keskikohdan mitta		Asennuspituus
	a	b	c	d	e
					Normaali asennus	Kapea asennus
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□	1673	963	107	595	116	75
KD-75XG85□□
KD-65XG87□□	1450	836	99	523	115	73
KD-65XG85□□
KD-55XG87□□	1231	713	106	468	115	73
KD-55XG85□□

Huomautus

• Taulukon arvot voivat vaihdella hieman asennuksen mukaan. Kun televisio on asennettu seinälle, sen yläreuna on hieman eteenpäin kallellaan.

Jätä sopiva väli television ja katon sekä seinän esiintyöntyvien osien välille seuraavan kuvan mukaisesti.

Yksikkö: mm

Noudata seuraavia ohjeita asianmukaisen ilmanvaihdon varmistamiseksi ja lian tai pölyn kerääntymisen estämiseksi:

• Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin tai sivuttain.
• Älä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaappiin.
• Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdillä.
• Älä asenna televisiota alla olevien kuvien mukaisesti.

Ilmankierto estynyt.

Huomautus

Jos kaapeli on tarkoitus vetää seinän sisälle, tee seinän reikä kaapeleille ennen asennuksen aloittamista.

Estä kaapeleiden jääminen puristuksiin tekemällä seinään reikä jalustan (20) A, jalustan sovittimen 1 ja välikkeen (20) E, välikkeen (60) kehän ulkopuolelle.

2 Valitse seinäasennustapa. Etäisyys TV:n takasivulta seinään voidaan valita seuraavasti.

2-a Normaali asennus

2-b Kapea asennus

Katso kohdan 1 taulukko.

VAROITUS

Kun valitaan 2-b, pääsy takana oleviin liittimiin on rajallinen.

3 Katso jalustan sovittimen kiinnityspaikka alla olevasta taulukosta. Jos valitaan 2-b, ohita tämä vaihe.

Mallinimi Koukun sijainti
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Asenna jalustan sovitin ① ruuvilla (PSW 4x10) ② jalustaan (20) ④, kun valitaan 2-a.

4 Määritä ruuvien paikat jalustan (20) asentamiseksi.

Katso tiedot sivulta 18.

Kun valitaan 2-a, käytä reikien paikkoja jalustan sovittimessa ①.

VAROITUS

Seinän, johon televisio asennetaan, on pystyttävä kannattamaan vähintään neljä kertaa television paino (katso television paino sen viiteoppaasta). - Määritä seinän kestävyys, johon televisio asennetaan. Vahvista seinä tarvittaessa riittävästi.

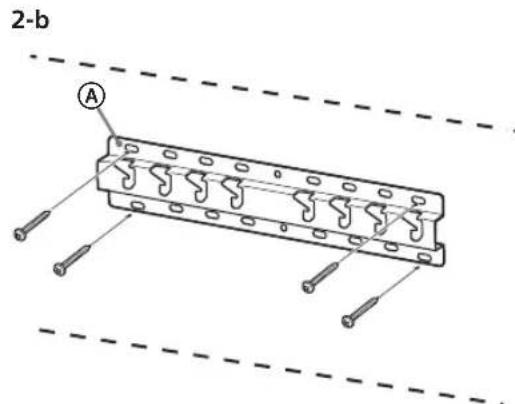

Jalustan asennus seinään

• Käytä vähintään neljää halkaisijaltaan 8 mm:n tai vastaavaa ruuvia (lisävaruste).
• Asenna neljä ruuvia jalustan sovittimeen ① ja jalustaan (20) (vain 2-a).
• Asenna jalusta (20) seinään vaakasuorassa.

Television asennuksen valmistelu

Katso asetusoppaasta ohjeita jalustan asennukseen.

KD-85/75XG85□□，KD-75XG87□□

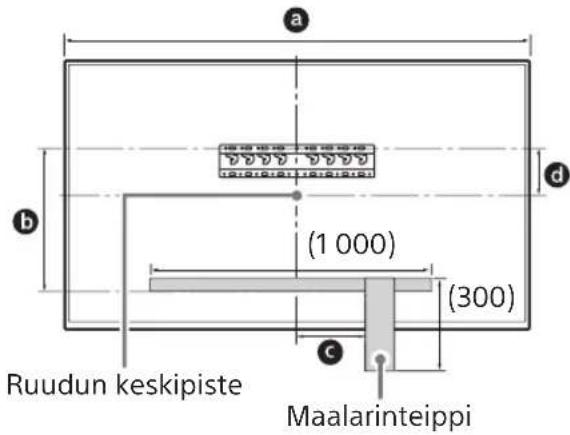

1 Merkitse asennuspaikka seinään.

• Merkitse television paikka jalustan tai jalustan sovittimen läheisyyteen esim. maalarinteippiä (lisävaruste) käyttämällä. Katso alla oleva kuva ja taulukko.

Yksikkö: mm

Mallinimi	Merkinnän pituus			Ruudun keskikohdan mitta
	a	b	c	d
KD-85XG85□□	1909	683	200	251
KD-75XG87□□ KD-75XG85□□	1673	468	200	107

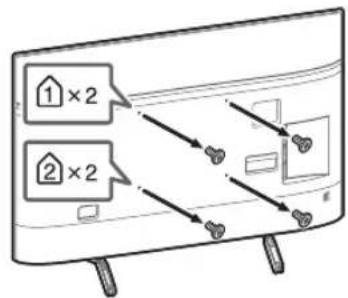

2 Irrota ruuvit television takaa.

3 Kiinnitä seinäasennuskiinnittimen kiinnitysosat. Tarkista kiinnitysosat sivun 5 kappaleen "Osien tarkistaminen" kohdan "Toimitetaan SU-WL450:n mukana" mukaisesti.

Huomautus

Kiinnitä kiinnitysosat tukevasti käyttämällä ruuveja. Jos käytät sähkötoimista ruuvinväännintä, valitse kiristysvoiman asetukseksi noin 1,5 N·m (15 kgf·cm). Säilytä käytetyt tai käyttämättömät osat turvallisessa paikassa tulevaa käyttötarvetta varten. Säilytä tämä käyttöohje tulevaa käyttöä varten.

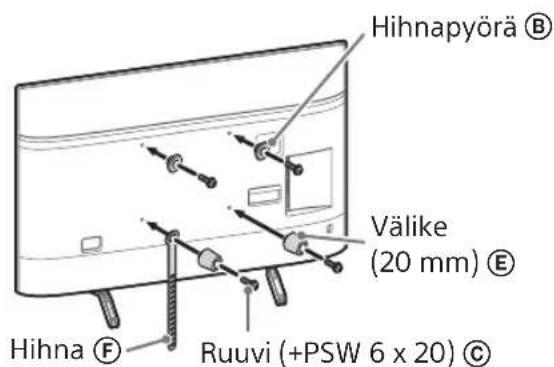

Normaali asennus (2-a)

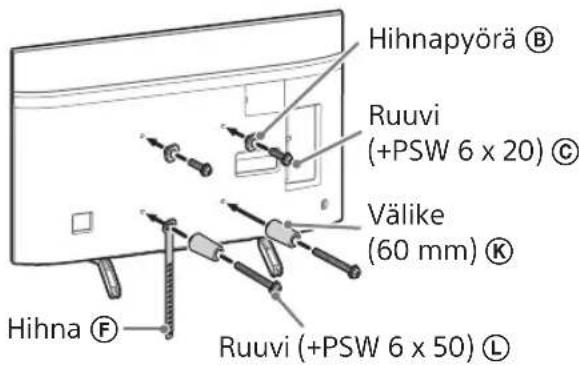

Kapea asennus (2-b)

Huomautus

• Joitakin TV:n takana olevia liitäntöjä ei voi käyttää, kun käytetään tätä asennustapaa.

4 Liitä tarvittava(t) kaapeli(t) television.

Muista liittää kaapelit ennen television asennusta seinään. Kaapeleita ei voi liittää sen jälkeen, kun televisio on asennettu. Katso television mukana toimitettu viiteopas.

Huomautus

• Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtäväksi. Niputa liitäntäkaapelit yhteen ennen seinäasennusta, jotta et astu niiden päälle.

5 Irrota pöytäjalusta televisiosta.

• Poista pöytäjalustan sivut yksi kerrallaan. Pitele pöytäjalustaa tukevasti molemmilla käsillä, kun toiset henkilöt nostavat TV:tä.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

Toista edellinen vaihe ja poista pöytäjalustan toinen sivu.

Huomautus

Pöytäjalustan irrottamisessa tarvitaan vähintään kolme henkilöä. Varo käyttämästä liiallista voimaa irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilövahinkoa. Käsittele pöytäjalustaa varovasti, jotta TV ei vahingoitu. - Ole varovainen nostaessasi pöytäjalustasta irrotettua televisiota, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon. - Ole varovainen irrottaessasi pöytäjalustaa televisiosta, jotta televisio ei kaadu ja vahingoita pöydän pintaa.

KD-65/55XG87□□

KD-65/55XG85□

1 Irrota ruuvit television takaa.

2 Kiinnitä

seinäasennuskiinnittimen kiinnitysosat. Tarkista kiinnitysosat sivun 5 kappaleen "Osien tarkistaminen" kohdan "Toimitetaan SU-WL450:n mukana" mukaisesti.

Huomautus

Kiinnitä kiinnitysosat tukevasti käyttämällä ruuveja. Jos käytät sähkötoimista ruuvinväännintä, valitse kiristysvoiman asetukseksi noin 1,5 N·m {15 kgf·cm}. Säilytä käytetyt tai käyttämättömät osat turvallisessa paikassa tulevaa käyttötarvetta varten. Säilytä tämä käyttöohje tulevaa käyttöä varten.

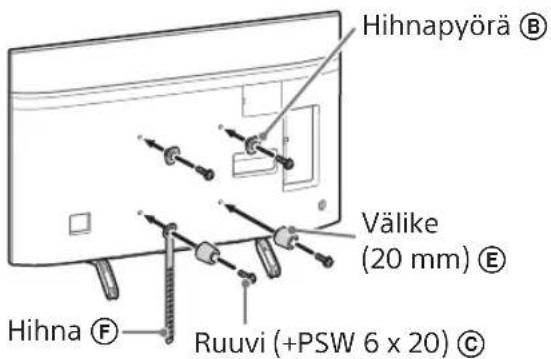

Normaali asennus (2-a)

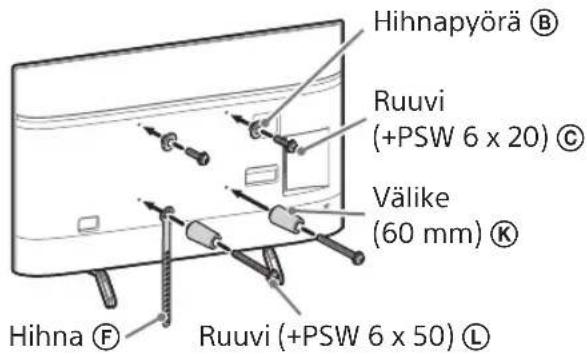

Kapea asennus (2-b)

Huomautus

• Joitakin TV:n takana olevia liitäntöjä ei voi käyttää, kun käytetään tätä asennustapaa.

3 Liitä tarvittava(t) kaapeli(t) televisioon.

Muista liittää kaapelit ennen television asennusta seinään. Kaapeleita ei voi liittää sen jälkeen, kun televisio on asennettu. Katso television mukana toimitettu viiteopas.

Huomautus

• Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtäväksi. Niputa liitäntäkaapelit yhteen ennen seinäasennusta, jotta et astu niiden päälle.

4 Irrota pöytäjalusta televisiosta.

• Poista pöytäjalustan sivut yksi kerrallaan. Pitele pöytäjalustaa tukevasti molemmilla käsillä, kun toiset henkilöt nostavat TV:tä.

Toista edellinen vaihe ja poista pöytäjalustan toinen sivu.

Huomautus

Pöytäjalustan irrottamisessa tarvitaan vähintään kolme henkilöä. Varo käyttämästä liiallista voimaa irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilövahinkoa. Käsittele pöytäjalustaa varovasti, jotta TV ei vahingoitu. - Ole varovainen nostaessasi pöytäjalustasta irrotettua televisiota, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon. - Ole varovainen irrottaessasi pöytäjalustaa televisiosta, jotta televisio ei kaadu ja vahingoita pöydän pintaa.

Television asennus seinään

KD-85/75XG85□□，KD-75XG87□□

1 Nosta televisio paikoilleen.

• Katso hihnapyörien (B) ripustuspaikka jalustassa tai jalustan sovittimessa kohdan "Asennuspikan määrittäminen" vaiheen 3 taulukosta sivulta 7.
• Varmista televisiota nostaessasi, että television takapuoli koskettaa jalustaa tai jalustan sovitinta.

Huomautus

Kannattele televisiota tukevasti molemmilla käsillä ja varmista, että hihna ① ja television alareuna ovat linjassa maalarinteipin kanssa. Varmista, että television kantamiseen osallistuu kolme henkilöä, ja kanna televisiota siten, että television edessä oleva henkilö opastaa muita asennon säätämisessä.

• Ole varovainen asentaessasi televisiota seinälle ja varmista erityisesti television alapuolelta kannattelevan henkilön turvallisuus, sillä televisio voi aiheuttaa pudotessaan vakavan henkilövahingon tai kuoleman.

2 Asenna television jalustaan tai jalustan sovittimeen.

• Liu'uta televisiota varovasti alaspäin ja ripusta television taakse kiinnitetyt hihnapyörät ⑧ jalustaan tai jalustan sovittimeen siten, että ne ovat oikein rei'issä. Kun televisio on asennettu seinään, tarkista, että hihnapyörät ⑧ ovat kunnolla kiinni jalustassa tai jalustan sovittimessa.
• Varmista, että televisio ei putoa, irrottamalla otteesi varovasti.

• Poista maalarinteippi seinästä, kun televisio on asennettu paikoilleen.

2-a

↓

↓

↓

2-b

↓

↓

↓

VAROITUS

• Varmista, että vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa) kannattelee televisiota sen kantamisen aikana.

3 Television alaosan liikkumisen estäminen.

• Poista löysät hihnasta (F) ja kiinnitä se tukevasti seinään.

• Käytä halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisävaruste).

Huomautus

• Varmista yrittämällä vetää television alaosaa hieman itseäsi kohti, ettei se liiku eteenpäin. Jos liikettä havaitaan, sitä ei ole kiinnitetty oikein ja hihna on kiinnitettävä tukevasti uudelleen.

1 Nosta televisio paikoilleen.

• Katso hihnapyörien (B) ripustuspaikka jalustassa tai jalustan sovittimessa kohdan "Asennuspikan määrittäminen" vaiheen 3 taulukosta sivulta 7.
• Varmista televisiota nostaessasi, että television takapuoli koskettaa jalustaa tai jalustan sovitinta.

Huomautus

• Pidä TV:stä kiinni tukevasti molemmilla käsillä.

2 Asenna televisio jalustaan tai jalustan sovittimeen.

• Liu'uta televisiota varovasti alaspäin ja ripusta television taakse kiinnitetyt hihnapyörät ⑧ jalustaan tai jalustan sovittimeen siten, että ne ovat oikein rei'issä. Kun televisio on asennettu seinään, tarkista, että hihnapyörät ⑧ ovat kunnolla kiinni jalustassa tai jalustan sovittimessa.
• Varmista, ettei televisio putoa, irrottamalla otteesi varovasti.

2-a

2-b

↓

↓

VAROITUS

• Varmista, että vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa) kannattelee televisiota sen kantamisen aikana.

3 Television alaosan liikkumisen estäminen.

• Poista löysät hihnasta (F) ja kiinnitä se tukevasti seinään.

• Käytä halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisävaruste).

Huomautus

Varmista yrittämällä vetää television alaosaa hieman itseäsi kohti, ettei se liiku eteenpäin. Jos liikettä havaitaan, sitä ei ole kiinnitetty oikein ja hihna F on kiinnitettävä tukevasti uudelleen.

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

• Hihnapyörät (B) on ripustettu kunnolla jalustaan tai jalustan sovittimeen.
• Johto ja kaapeli eivät ole kiertyneenä tai puristuksissa. Hihna F on tiukalla eikä siinä ole löysää.

VAROITUS

Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muuta tietoa

Televisio irrotetaan asennukseen nähden päinvastaisessa järjestyksessä.

VAROITUS

• Varmista, että vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa) kannattelee televisiota sen irrottamisen aikana.

Tekniset tiedot

Mitat: (noin) [mm]

a:400

b: 300

c:200

d: 100

e:80

f:480

g: 100

h1: 20 (tapaus 2-b)

h2 : 60 (tapaus 2-a)

Paino (vain jalusta): (noin) [kg]

0.8

Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta.

Näin tehdessäsi televisio voi pudota ja aiheuttaa vammoja tai omaisuusvahinkoja.

Älä tee muutoksia seinäkiinnityksen osiin.

Näin tehdessäsi seinäkiinnitys voi pudota ja aiheuttaa vammoja tai omaisuusvahinkoja.

Näin tehdessäsi televisio voi pudota ja aiheuttaa vammoja tai omaisuusvahinkoja.

Älä nojaa televisioon tai roiku sen päällä.

Älä nojaa televisioon tai roiku sen päällä, koska se voi pudota päällesi ja aiheuttaa vakavan vamman.

VAROITUS

Seuraavien varoitusohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai omaisuusvahinkoja.

Törmäysten yhteydessä televisio voi pudota tai rikkoutua. Tämä voi aiheuttaa vamman.

Asenna televisio pystysuoralle ja sileälle seinälle.

Katso television mukana toimitettua viiteopasta.

Markus.

• Tellige kaablite paigutamine seina sisse litsentsitud töövõtjalt.
• Enne seinale paigaldamist siduge ühenduskaablid kokku, et vältida neile peale astumist.

Vaadake teleriga komplektis olevat viitejuhti.

Markus.

• Tellige kaablite paigutamine seina sisse litsentsitud töövõtjalt.
• Enne seinale paigaldamist siduge ühenduskaablid kokku, et vältida neile peale astumist.

Disaini ja tehnilisi andmeid võidakse muuta ilma ette teatamata.

720

Sony

77
