Bravia KD55XG8796 - τηλεόραση SONY - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Τηλεόραση LED 4K
Μάρκα	Sony
Μοντέλο	Bravia KD55XG8796
Μέγεθος οθόνης	55 ίντσες (139 cm διαγώνιος)
Ανάλυση	4K Ultra HD (3840 x 2160 pixels)
Διαστάσεις (Π x Υ x Β, χωρίς βάση)	1231 x 713 x 70 mm
Βάρος (χωρίς βάση)	Περίπου 16,5 kg
Τροφοδοσία	220-240 V AC, 50/60 Hz
Κατανάλωση ρεύματος	Περίπου 150 W
Λειτουργικό σύστημα	Android TV
Βασικές λειτουργίες	Smart TV, HDR (Υψηλό Δυναμικό Εύρος), Επεξεργαστής X1
Συμβατή βάση τοίχου	Sony SU-WL450 (βάση στήριξης τοίχου)
Εγκατάσταση τοίχου	Απαιτεί εξουσιοδοτημένο εγκαταστάτη Sony για λόγους ασφαλείας
Ασφάλεια	Περιλαμβάνεται ζώνη ασφαλείας για στερέωση του κάτω μέρους της τηλεόρασης στον τοίχο
Συντήρηση και καθαρισμός	Καθαρίζετε με ένα μαλακό, στεγνό πανί· μη χρησιμοποιείτε λειαντικά προϊόντα
Ανταλλακτικά και δυνατότητα επισκευής	Διαθέσιμα ανταλλακτικά από εξουσιοδοτημένους αντιπροσώπους· επισκευή από εξειδικευμένο προσωπικό
Γενικές πληροφορίες	Το εγχειρίδιο χρήσης είναι διαθέσιμο διαδικτυακά σε μορφή PDF

Συχνές ερωτήσεις - Bravia KD55XG8796 SONY

Πώς να εγκαταστήσετε την τηλεόραση Sony Bravia KD55XG8796 στον τοίχο;

Η εγκατάσταση στον τοίχο απαιτεί τη βάση στήριξης τοίχου Sony SU-WL450. Ακολουθείτε τις οδηγίες χρήσης: σημειώστε τις θέσεις διάτρησης, στερεώστε τη βάση στον τοίχο με τουλάχιστον τέσσερις βίδες διαμέτρου 8 mm, τοποθετήστε τα εξαρτήματα στερέωσης στο πίσω μέρος της τηλεόρασης, συνδέστε τα καλώδια πριν την εγκατάσταση και στη συνέχεια κρεμάστε την τηλεόραση στη βάση. Χρησιμοποιήστε τη ζώνη ασφαλείας για να συγκρατήσετε το κάτω μέρος της τηλεόρασης. Συνιστάται ιδιαίτερα να αναθέσετε αυτήν την εγκατάσταση σε εξουσιοδοτημένο εγκαταστάτη Sony.

Ποιες είναι οι προφυλάξεις ασφαλείας κατά την εγκατάσταση;

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η μη τήρηση των οδηγιών μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. Αναθέστε την εγκατάσταση σε εξουσιοδοτημένο προσωπικό. Κρατήστε τα παιδιά μακριά. Ο τοίχος πρέπει να αντέχει τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης. Μην τροποποιείτε τα μέρη της βάσης. Εγκαταστήστε μόνο την καθορισμένη τηλεόραση. Μην ακουμπάτε στην τηλεόραση. Δώστε ιδιαίτερη προσοχή στις βίδες στερέωσης και το σφίξιμο.

Μπορώ να χρησιμοποιήσω μια καθολική βάση τοίχου αντί του SU-WL450;

Η Sony συνιστά την αποκλειστική χρήση της βάσης στήριξης τοίχου SU-WL450 που σχεδιάστηκε για αυτό το μοντέλο. Η χρήση τρίτης βάσης μπορεί να θέσει σε κίνδυνο την ασφάλεια και να προκαλέσει πτώση της τηλεόρασης. Η Sony δεν φέρει καμία ευθύνη για ζημιές ή τραυματισμούς που προκύπτουν από τη χρήση μη εγκεκριμένης βάσης.

Πώς να αφαιρέσετε τη βάση της τηλεόρασης;

Για να αφαιρέσετε τη βάση, τοποθετήστε την τηλεόραση σε μια επίπεδη και σταθερή επιφάνεια. Αφαιρέστε μία πλευρά τη φορά: κρατήστε γερά τη βάση με δύο χέρια ενώ ένα άλλο άτομο σηκώνει την τηλεόραση. Επαναλάβετε για την άλλη πλευρά. Για τηλεοράσεις 75 ίντσες ή μεγαλύτερες, απαιτούνται τρία άτομα. Προσέξτε να μην καταστρέψετε την τηλεόραση ή να τραυματιστείτε.

Πόσα άτομα χρειάζονται για την εγκατάσταση της τηλεόρασης στον τοίχο;

Τουλάχιστον δύο άτομα (τρία για μοντέλα 75 ιντσών ή μεγαλύτερα) πρέπει να στηρίζουν την τηλεόραση κατά τη μετακίνηση και την εγκατάσταση. Ένα άτομο καθοδηγεί το κρέμασμα στη βάση. Μην επιχειρήσετε ποτέ την εγκατάσταση μόνοι σας λόγω του βάρους και των κινδύνων πτώσης.

Τι να κάνω εάν η ζώνη ασφαλείας δεν είναι αρκετά τεντωμένη μετά την εγκατάσταση;

Μετά την εγκατάσταση της τηλεόρασης, αφαιρέστε τη χαλαρότητα της ζώνης (εξάρτημα F) και στερεώστε την καλά στον τοίχο με μια βίδα διαμέτρου 5 mm (δεν παρέχεται). Τραβήξτε ελαφρά το κάτω μέρος της τηλεόρασης προς το μέρος σας για να ελέγξετε αν κινείται. Εάν κινείται, σφίξτε τη ζώνη μέχρι να τεντωθεί καλά.

Ποια καλώδια πρέπει να συνδέσω πριν την εγκατάσταση στον τοίχο;

Συνδέστε όλα τα απαραίτητα καλώδια (HDMI, κεραία, τροφοδοσία κ.λπ.) πριν εγκαταστήσετε την τηλεόραση στον τοίχο, καθώς η πρόσβαση στις θύρες θα είναι περιορισμένη μετά την τοποθέτηση. Αναθέστε τη δρομολόγηση των καλωδίων μέσα στον τοίχο σε εξουσιοδοτημένο εγκαταστάτη. Ομαδοποιήστε τα καλώδια για να μην εμποδίζουν.

Είναι η τηλεόραση συμβατή με τη βάση τοίχου SU-WL450;

Ναι, η Sony Bravia KD55XG8796 είναι συμβατή με τη βάση στήριξης τοίχου Sony SU-WL450. Συμβουλευτείτε τον οδηγό αναφοράς της τηλεόρασης για να ελέγξετε τη συμβατότητα. Η βάση έχει σχεδιαστεί για τα μοντέλα KD-55XG87□□ και KD-55XG85□□.

Πώς να ελέγξετε ότι η εγκατάσταση στον τοίχο είναι σωστή;

Μετά την εγκατάσταση, ελέγξτε τα εξής: οι τροχαλίες (Β) είναι καλά στερεωμένες στη βάση ή στον προσαρμογέα βάσης, το καλώδιο τροφοδοσίας και τα καλώδια δεν είναι στριμμένα ή σφηνωμένα, η ζώνη (F) είναι καλά τεντωμένη. Τραβήξτε απαλά την τηλεόραση για να βεβαιωθείτε ότι είναι σταθερή. Σε περίπτωση αμφιβολίας, επικοινωνήστε με εξουσιοδοτημένο εγκαταστάτη.

Πού μπορώ να βρω τις ακριβείς διαστάσεις για τη διάτρηση στον τοίχο;

Οι διαστάσεις τοποθέτησης αναφέρονται στον πίνακα του εγχειριδίου χρήσης (σελίδα 7). Για το KD55XG8796, το πλάτος τοποθέτησης είναι 1231 mm, το ύψος κέντρου οθόνης είναι 713 mm, και οι αποστάσεις a, b, c, d, e είναι αντίστοιχα 106 mm, 468 mm, 115 mm, 73 mm (τιμές για τυπική τοποθέτηση). Χρησιμοποιήστε αυτές τις ενδείξεις για να σημειώσετε τις θέσεις διάτρησης στον τοίχο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bravia KD55XG8796 SONY

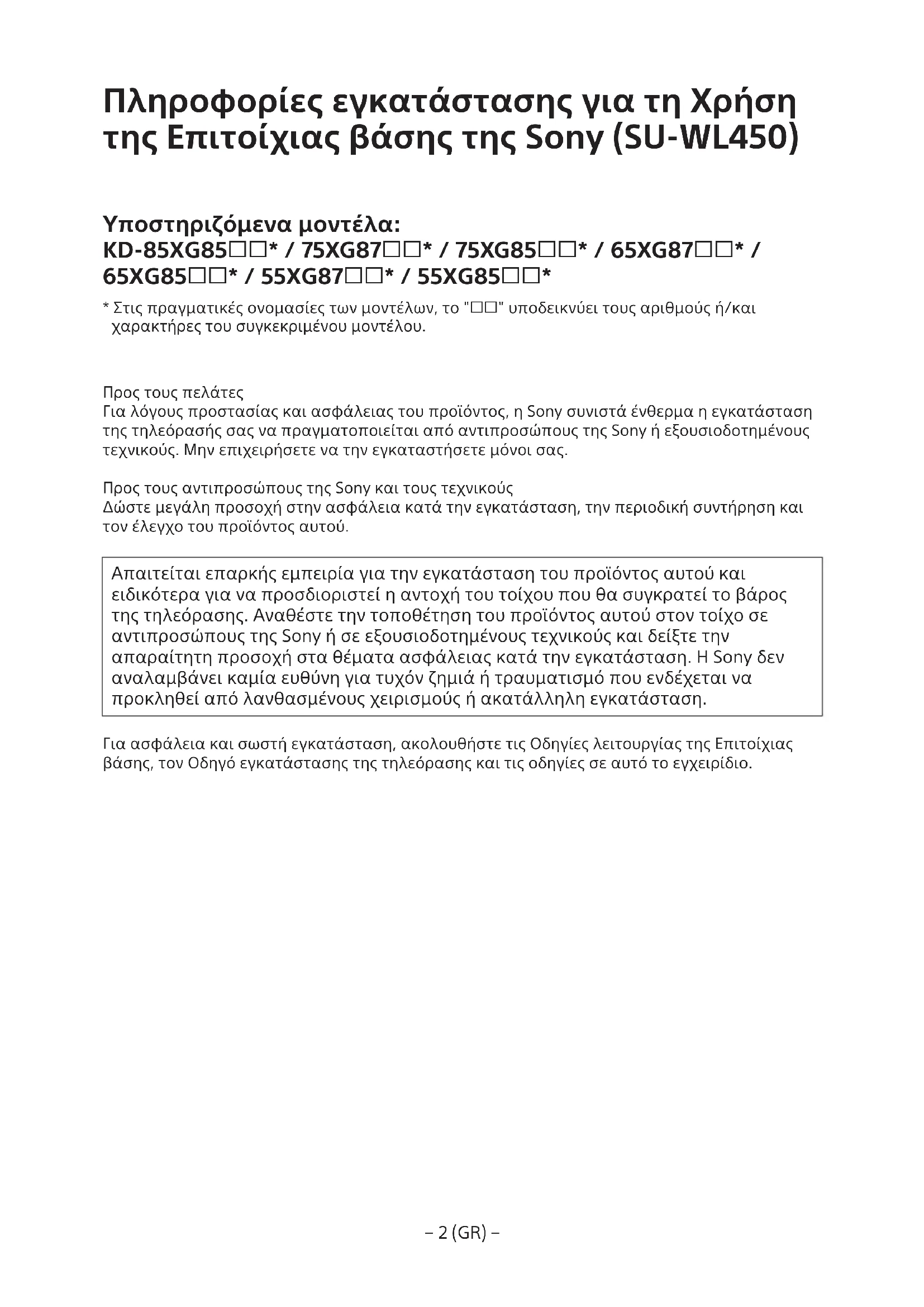

Πληροφορίες εγκατάστασης για τη χρήση της επιτοίχιας βάσης της Sony (SU-WL450)

Υποστηριζόμενα μοντέλα: KD-85XG85□□ / 75XG87□□ / 75XG85□□ / 65XG87□□ / 65XG85□□ / 55XG87□□ / 55XG85□□*

* ΣΠ πραγματικών ονομάτων ποντέων, το "□" υποδεικνύει τους αριθμούς ή/και χαρακτήρες του συγκεκριμένου ποντέα.

Προς τους πελάτες

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιορίσετε αν η αντοχή του τοίχου θα συγκρατήσει το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Τα αφιάλεια και ουτών εγκατάσταση, ακολουθείται από Οδηγίες χρήσης της Επιτροπής βάσης, τον Οδηγό εγκατάστασης της τηλεόρασης και τις οδηγίες αυτού του εγχειριδίου.

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Αναθέστε την εγκατάσταση του προϊόντος σε αντιπροσώπους ή εξουσιοδοτημένους τεχνικούς της Sony και προσέξτε ιδιαίτερα την ασφάλεια κατά τη διάρκεια της εγκατάστασης. Η Sony δεν φέρει ευθύνη για τυχόν ζημιές ή τραυματισμούς που προκλήθηκαν από κακό χειρισμό ή λανθασμένη εγκατάσταση ή εγκατάσταση προϊόντος άλλου από το καθορισμένο. Δεν προσβάλλονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Η εγκατάσταση αυτού του προϊόντος απαιτεί επαρκή τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον πελάτη.

Το παρόν εγχειρίδιο οδηγιών παρουσιάζει το σωστό τρόπο χειρισμού του προϊόντος, καθώς και αναγκαίες προφάσεις, οι οποίες είναι απαραίτητες για να αποφύγετε ατυχήματα. Διαβάστε προσεκτικά το εγχειρίδιο προτού χρησιμοποιήσετε αυτό το προϊόν. Διατηρήστε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθούν σοβαρά τραύματα λόγω καυστικής, ηλεκτροπληξίας, ανατροπής ή τόνου του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι ακολουθείτε τις προφυλάξεις ασφαλείας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η εντοιχιζόμενη βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Για τις τηλεοράσεις, ανατρέξτε στον οδηγό αναφοράς του, που θα ενημερωθεί όταν πρόκειται να χρησιμοποιήσετε τη νέα εντοιχιζόμενη βάση.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ακολουθούνται οι σωστές προφυλάξεις, ενδέχεται να προκληθεί σοβαρό τραύμα ή θάνατος λόγω καυστικής, ηλεκτροπληξίας, ανατροπής ή τόνου του προϊόντος.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε τα παιδιά μακριά κατά τη διάρκεια της εγκατάστασης.

Εάν η εντοιχιζόμενη βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση γίνεται από εξουσιοδοτημένους τεχνικούς.

Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως κατάγματα. Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την εντοιχιζόμενη βάση δεν είναι αρκετά ανθεκτικός ή δεν είναι κάθετος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να αντέχει βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης. (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασης σχετικά με το βάρος της.) Εάν η εντοιχιζόμενη βάση δεν στερεωθεί σωστά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

Αναθέστε την εγκατάσταση ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθεί πτώση με συνέπεια τραυματισμούς ή υλικές ζημιές. Φροντίστε η μεταφορά ή η αφαίρεση της τηλεόρασης να πραγματοποιείται από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

Μην αφαιρείτε τις βίδες κατά την τοποθέτηση της τηλεόρασης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τραβήξετε τα καλώδια της επιτοίχιας βάσης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Μην τοποθετείτε συσκευές διαφορετικές από τις καθοριζόμενες.

Αυτή η επιτοίχια βάση έχει σχεδιαστεί για χρήση μόνο με το καθοριζόμενο προϊόν. Εάν τοποθετήσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Μην τοποθετείτε στην επιτοίχια βάση άλλα αντικείμενα εκτός από την τηλεόραση. Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Μην στηρίζεστε και μην κρεμιέστε από την τηλεόραση.

Μην στηρίζεστε και μην κρεμιέστε από την τηλεόραση, καθώς ενδέχεται να προκληθεί τραυματισμός με σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης.

Μην ασκείτε υπερβολική δύναμη στην επάνω πλευρά της τηλεόρασης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

ΠΡΟΦΥΛΑΞΕΙΣ

Εάν η τηλεόραση παραμείνει συνδεδεμένη στην επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή επάνω από την τηλεόραση ενδέχεται να αποχρωματιστεί ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου. Εάν η επιτοίχια βάση αφαιρεθεί αφού εγκατασταθεί, τα περιεχόμενα μπορεί να υποστούν ζημιά. Μην χρησιμοποιείτε την επιτοίχια βάση σε σημείο όπου υπόκειται σε μηχανικό κραδασμό.

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΠΙΤΟΙΧΙΑΣ ΒΑΣΗΣ

Προϊόν της Sony

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι ακόλουθες οδηγίες αφορούν μόνο το προϊόν της Sony. Διαβάστε τις προφυλάξεις ασφαλείας που περιγράφονται παραπάνω και τηρήστε τα μέτρα ασφαλείας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολόνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή αντικείμενο προσκρούσει στις γωνίες ή στις πλευρές της τηλεόρασης ή σε ό,τι προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε την τηλεόραση έλκοντας ή κάτω από οικιακές συσκευές.

Εάν η τηλεόραση παραμένει εκτεθειμένη σε διαρροή νερού ή ρεύμα αέρα από οικιακές συσκευές για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, να εκκεντρωθούν ή να δυσλειτουργήσουν τα μέρη της τηλεόρασης.

Εγκαταστήστε την επιτοίχια βάση σε οριζόντιο τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.

Εάν δεν σφίξετε πλήρως τις βίδες, ενδέχεται να προκληθεί πτώση της επιτοίχιας βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλες βίδες ανάλογα με το υλικό κατασκευής του τοίχου και τοποθετήστε τις σε απόσταση ασφαλείας, χρησιμοποιώντας τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm (ή ισοδύναμες).

Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Σφίξτε τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Εάν δεν σφίξετε μερικώς ή πλήρως τις βίδες ή κάποια από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Μην υποβαθμίζετε την τηλεόραση ή κραδαίνετε κατά την τοποθέτησή της.

Σε διαφορετική περίπτωση, ενδέχεται να προκύψουν και άλλα όρια στην τηλεόραση. Επίσης, υπάρχει η πιθανότητα τραύματος.

Το θεμέλιο του τοίχου είναι κατακόρυφο προς το δάπεδο και επίπεδο.

Σε διαφορετικών περιπτώσεων, ενδέχεται να προκύψει των της τάφρου η συνέχεια τραυματισμού.

Αφού το θέτεις έτσι, οπωσδήποτε απλοποιεί κατά πολύ τα καλώδια.

Εάν απουσιάζουν τα αντικείμενα μέρδευτον όντα τα Καάβλα, ενδέχεται να προκληθεί υπερθέρμανση ή τμήμα στην τηλεόραση.

Ανοίγετε την αντλία πιέσεως και καλώδιο τροφοδοσίας και καλώδιο σύνδεσης.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης συνδέεται ανάμεσα στην οικεία κατατοχή ή ο τροφολογισμός λογισμικού, υπάρχει κίνδυνος βλάβης των εσωτερικών μερών των καλωδίων ή διακοπή ηλεκτροκρύματος. Αυτό ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.

Οι βίδες δεν απαιτούνται για τη στερέωση της επιτοιχίας βάσης στον τοίχο και παρέχονται.

Κατά την τοποθέτηση της Επιτοίχιας βάσης, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το μέγεθος κατασκευής και την δομή του τοίχου.

Περιεχόμενα

Προετοιμασία για τοποθέτηση. 6

Έλεγχος των εξαρτημάτων 6

Καθορισμός της θέσης τοποθέτησης 7

Εγκατάσταση της βάσης στον τοίχο. 9

Προετοιμασία για την τοποθέτηση της τηλεόρασης 10

KD-85/75XG85□□, KD-75XG87□□ 10

KD-65/55XG87□□, KD-65/55XG85□□ 12

Τοποθέτηση της τηλεόρασης στον τοίχο.....14

KD-85/75XG85□□, KD-75XG87□□ 14

KD-65/55XG87□□, KD-65/55XG85□□ 16

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης. 19

Αλλα πληροφορίες. 19

Τεχνικά χαρακτηριστικά. 19

Τοποθέτηση της τηλεόρασης στον τοίχο

Η δέλτα καλωδίωση είναι ανάλογη με την πλακέτα. Χρησιμοποιήστε την επιλογή για τη SU-WL450, για να εγκαταστήσετε την πλακέτα στον τοίχο.

Σημείωση

Αποθηκεύστε τις βίδες που αφαιρέσατε σε ένα ασφαλές μέρος και φυλάξτε τις μακριά από παιδιά.

Παρέχονται με το μοντέλο SU-WL450

Είναι ότι περιλαμβάνονται τα δαρπνιμάτα.

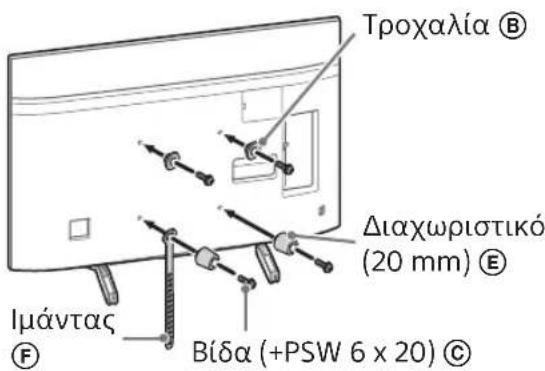

A Bαση (20) (1) B Tροχαλία (2)
◎ PSW 6x20 (4)◎ PSW 4x20 μεδακτύλιο (2)
ΕΔιαχωριστικό (20) (2)	Ε Μάντας (1)
◎ Δακτύλιος (20) (M4) (2)	Η PSW 4x20 (2)
◎ Προσαρμογέας βάσης (2)	Η PSW 4x10 (8)
◎ KΔιαχωριστικό (60) (2)	Τ PSW 6x50 (2)
◎ Δακτύλιος (M4) (2)	Τ Μ PSW 4x50 (2)

Καθορισμός της θέσης τοποθέτησης

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης.

Συμβουλευτείτε τον παρακάτω πίνακα για την εγκατάσταση της τηλεόρασης στον τοίχο.

Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας για πληροφορίες σχετικά με το βάρος.

Övouma μοντέλου	Διαστάσεις Θέθόνης		Διάσταση κέντρου oθόνης	Mύκος γία την τοποθέτηση
	a	b	c	d	e
					Τυπική τοποθέτηση τοποθέτηση
KD-85XG85□□	1.909	1.097	251	803	142
KD-75XG87□□	1.673	963	107	595	116
KD-75XG85□□
KD-65XG87□□	1.450	836	99	523	115
KD-65XG85□□
KD-55XG87□□	1.231	713	106	468	115
KD-55XG85□□

Πίνακας

• Οι τιμές του πίνακα ενδέχεται να διαφέρουν ανάλογα με την εγκατάσταση.
• Όταν η τηλεόραση είναι τοποθετημένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης έρχεται ελαφρώς μπροστά.

Φροντίστε ώστε να υπάρχει επαρκής απόσταση μεταξύ της τηλεόρασης και της οροφής και των τοίχων που προεξέχουν, όπως φαίνεται στο παρακάτω διάγραμμα.

Μονάδα: mm

Για να εξασφαλίσετε την κατάλληλη αερίζουσα και για να αποφευχθεί η συσσώρευση ακαθαρσιών ή σκόνης:

Μην τοποθετείτε την τηλεόραση σε οριζόντια θέση, μην την εγκαθιστάτε ανάποδα ή στο πάτωμα. Μην τοποθετείτε την τηλεόραση πάνω σε σέρβις, καρέκλες, κρεβάτια ή σε επιφάνειες. Μην καλύπτετε την τηλεόραση με υφάσματα ή αντικείμενα όπως έπιπλα κτλ. Μην εγκαθιστάτε την τηλεόραση όπως φαίνεται παρακάτω.

Εμποδίζει την κυκλοφορία του αέρα.

Εννοείται

Εάν θέλετε να περάσετε τα καλώδια μέσα από τον τοίχο, ανοίξτε μια οπή στον τοίχο για να περάσετε τα καλώδια πριν ξεκινήσετε την τοποθέτηση. Για να αποφύγετε την άσκοπη πίεση των καλωδίων, χρησιμοποιήστε μια οπή στον τοίχο που βρίσκεται εκτός της περιμέτρου της βάσης (20) Α, προσαρμογής βάσης ① και του διαχωριστικού (20) Ε, του διαχωριστικού (60) Κ.

2 Επιλέξτε τη μέθοδο επιτοίχιας τοποθέτησης. Μπορείτε να επιλέξετε την απόσταση μεταξύ της πίσω πλευράς της τηλεόρασης και του τοίχου σύμφωνα με τα παρακάτω στοιχεία.

Βεβαιωθείτε για την αντοχή του τοίχου όπου θα τοποθετηθεί η τηλεόραση. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο.

Εγκατάσταση της βάσης στον τοίχο

Χρησιμοποιήστε τις παρεχόμενες βίδες διαμέτρου 8 mm ή ανάλογες (εάν χρειάζονται).

Τοποθετήστε τις τέσσερις βίδες στις οπές του προσαρμογέα βάσης ① για να τον συνδέσετε με τη βάση (20) Α (βήμα 2-α).

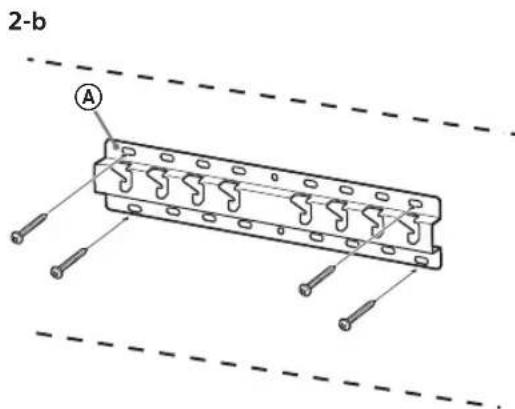

• Εγκαταστήστε τη βάση (20) Α στον τοίχο οριζόντια.

Προετοιμασία για την τοποθέτηση της τηλεόρασης

Ανατρέξτε στον οδηγό εγκατάστασης για την εγκατάσταση της βάσης.

KD-85/75XG85□□, KD-75XG87□□

1 Σημαδέψτε τη θέση εγκατάστασης στον τοίχο.

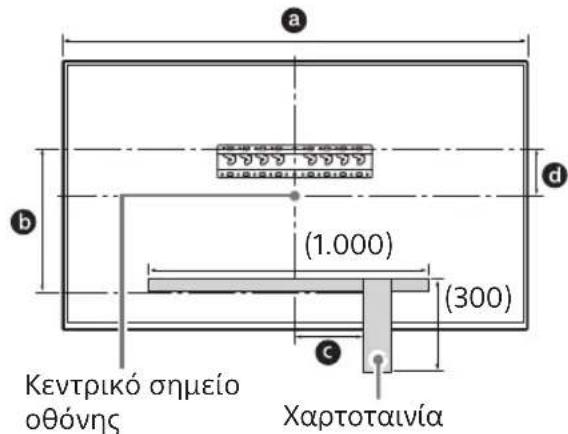

Χρησιμοποιήστε χαρτοταινία, κ.π. (δεν περιέχεται) για να σημαδέψετε τη θέση της τηλεόρασης ή στον προσαρμογέα βάσης. Ανατρέξτε στον ακόλουθο πίνακα.

Μονάδα: mm

Ονομα μοντέλου	Μήκος για σημάδεμα	Διάσταση κέντρου οθόνης
	a b c d
KD-85XG85□□	1.909 683 200 251
KD-75XG87□□	1.673 468 200 107
KD-75XG85□□

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

3 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Ελληνικά

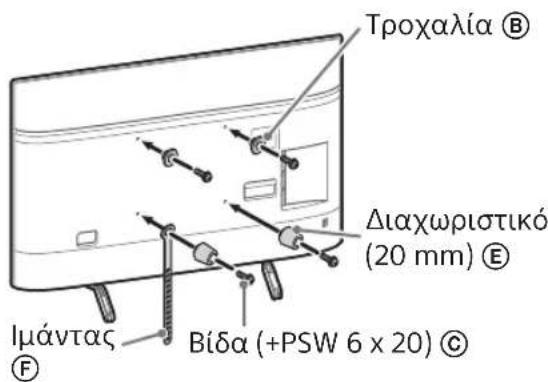

- Στερεώστε σταθερά τα εξαρτήματα προσάρτησης με τις βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στα 1,5 N·m {15 kgf·cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιήσατε όσο και αυτά που δεν χρησιμοποιήσατε σε ασφαλές μέρος για μελλοντική χρήση. Δείτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τοποθέτηση (2-α)

Αφαίρεση τοποθέτησης (2-β)

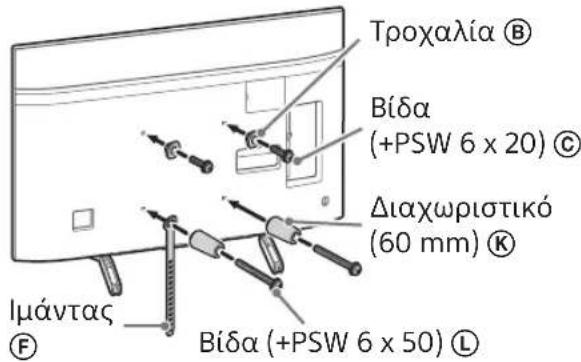

Σημείωση

• Δεν μπορεί να χρησιμοποιηθεί το άνοιγμα από τους ακροδέκτες που βρίσκονται επάνω στην πίσω πλευρά της τηλεόρασης, όταν χρησιμοποιείται το στυλ τοποθέτησης.

4 Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση.

Συνδέστε τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε καλώδια ενώ έχει τοποθετηθεί η τηλεόραση. Ανατρέξτε στον Οδηγό αναφοράς που παρέχεται με την τηλεόραση.

Σημείωση

-Αφαιρέστε την προστατευτική ταινία από τους τοίχους του εξοπλισμένου τεχνικού. -Δώστε μας τα καλώδια και για να μην τα πιάσετε πριν από την επιτοίχια τοποθέτηση.

5 Αφαιρέστε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρέστε μια-μια τις πλάκες της βάσης και επανατοποθετήστε τις τοποθετώντας τις. Κρατήστε τα δάπεδα και η ασφάλεια της βάσης ενίσχυσης τοποθετώντας τα και με τα δύο χέρια ενώ κάποιοι άλλοι αναλαμβάνουν την υπεροψία.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η αφαίρεση της βάσης επιφάνειας τοποθέτησης απαιτείται για ένα ή περισσότερα άτομα. Προσέξτε να μην ασκήσετε υπερβολική δύναμη κατά την αφαίρεση της βάσης επιφάνειας τοποθέτησης από την ηλεκτρονική συσκευή, καθώς μπορεί να προκληθεί ζημιά στην ηλεκτρονική συσκευή και, κατά συνέπεια, βλάβη ή ζημιά στην ηλεκτρονική συσκευή. - Προσέξτε κατά το χειρισμό της βάσης επιφάνειας τοποθέτησης για την αποφυγή πρόκλησης ζημιάς στην ηλεκτρονική συσκευή. Προσέξτε όταν σηκώνετε την ηλεκτρονική συσκευή, καθώς, επειδή έχει αφαιρεθεί η βάση επιφάνειας τοποθέτησης, η βάση μπορεί να πέσει και να προκαλέσει τραυματισμούς. - Προσέξτε όταν αφαιρείτε τη βάση επιφάνειας τοποθέτησης από την ηλεκτρονική συσκευή, ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου βρίσκεται η ηλεκτρονική συσκευή.

KD-65/55XG87□□

KD-65/55XG85□

1 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

2 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

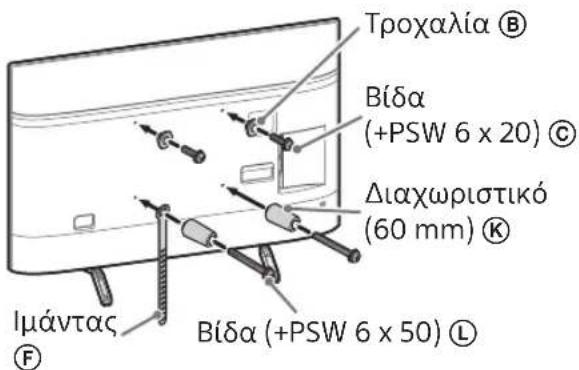

Σημείωση

- Τεντώστε τα εξαρτήματα προσάρτησης με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στα 1,5 N·m {15 kgf·cm}. Φροντίστε να σφίξετε τόσο τα εξαρτήματα που χρησιμοποιείτε όσο και αυτά που χρησιμοποιείτε σε άλλες μετρήσεις για μελλοντική χρήση. Συμβουλευτείτε το εγχειρίδιο για μελλοντική χρήση.

Τυπική τοποθέτηση (2-α)

Λεπτή τοποθέτηση (2-β)

Σημείωση

• Δεν μπορείτε να χρησιμοποιήσετε ορισμένους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, αν χρησιμοποιείτε αυτό το σημείο τοποθέτησης.

3 Συνδέστε τα καλώδια στην τηλεόραση.

Χρησιμοποιήστε τα καλώδια που παρέχονται για τη σύνδεση της συσκευής στον τοίχο. Αν δεν μπορείτε να συνδέσετε τα καλώδια, επικοινωνήστε με τον προμηθευτή.

Ανατρέξτε στον οδηγό αναφοράς που περιέχεται στην τηλεόραση.

Σημείωση

- Απαγορεύεται η τοποθέτηση καλωδίων στον τοίχο από μη εξουσιοδοτημένο τεχνικό. - Δέσε τα καλώδια ώστε να μην πέσουν προς τα έξω από την επιτοίχια τοποθέτηση.

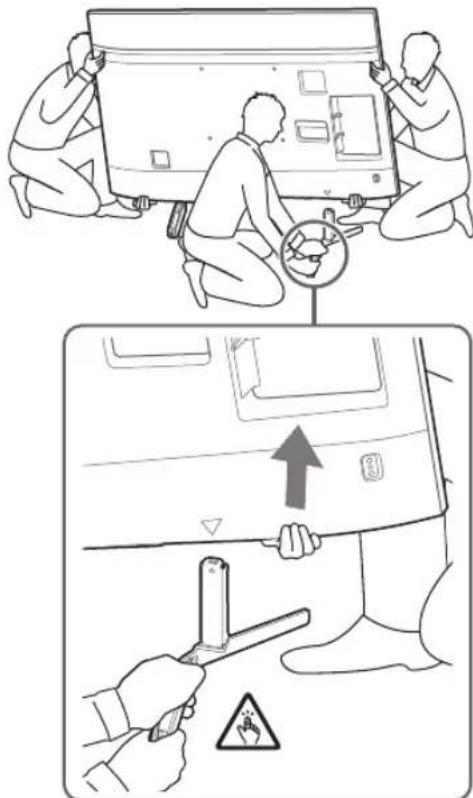

4 Αφαιρέστε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρέστε μια-μια τις βίδες της βάσης επιφάνειας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιφάνειας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι ανασηκώνουν την πλάκα.

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η αφαίρεση της βάσης επιτραπέζιας τοποθέτησης απαιτεί τρία περισσότερα άτομα. Πρέπει να στηρίξετε τη βάση της συσκευής κατά την αφαίρεση της βάσης επιφάνειας τοποθέτησης από την τηλεόραση, καθώς μπορεί να προκληθεί ζημιά στην τηλεόραση και, κατά συνέπεια, τραυματισμός σε αυτήν. Προσέξτε κατά το χειρισμό της βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκλησης ζημιάς στην τηλεόραση. Προσέξτε όταν σηκώνετε την τηλεόραση, επειδή έχει αφαιρεθεί η βάση επιτραπέζιας τοποθέτησης, η βάση μπορεί να πέσει και να προκαλέσει τραυματισμούς. Προσέξτε όταν αφαιρείτε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση, ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου τοποθετείται η τηλεόραση.

Τοποθέτηση της τηλεόρασης στον τοίχο

KD-85/75XG85□□，KD-75XG87□□

1 Σηκώστε την τηλεόραση.

Τοποθετώντας την τηλεόραση στη βάση ή στην προσαρμοσμένη βάση, συμβουλευτείτε τον πίνακα του βήματος 3 στην ενότητα "Καθορισμός της θέσης τοποθέτησης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση Προσαρμογής βάσης όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την πλακέτα και με τα δύο χέρια και βεβαιωθείτε ότι ο ιμάντας F και το κάτω εύρος της πλακέτας ευθυγραμμίζονται με τη χαρτοταινία. Η πλακέτα πρέπει να μεταφερθεί από τρία άτομα· το άτομο που βρίσκεται μπροστά από την πλακέτα καθοδηγεί τους υπόλοιπους για να αποσύρουν τη θέση.

- Ακολουθήστε την προειδοποίηση. Εγκαταστήστε την ένδειξη στον τοίχο, είτε το στηρίξετε στην ένδειξη από κάτω, καθώς η ένδειξη ενδέχεται να πέσει προκαλώντας σοβαρό τραυματισμό ή ακόμα και θάνατο.

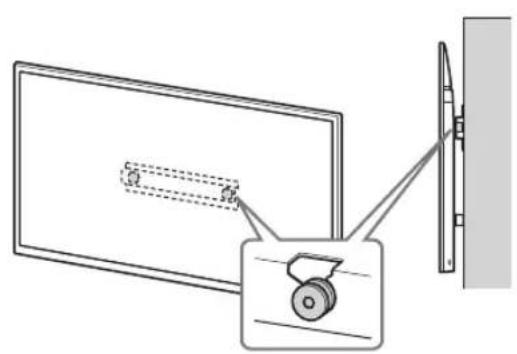

2 Εγκαταστήστε την τηλεόραση στη βάση ή στην προσαρμοσμένη βάση.

Οδηγήστε προς τα κάτω και τα δύο χέρια ώστε να α - βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

Αποθηκεύστε την περιγραφή στον τοίχο, πατήστε την χαρτοταινία, κ.π. από τον τοίχο.

2-α

2-β

GR

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η τηλεόραση είναι τοποθετημένη από δύο ή περισσότερα άτομα (ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

3 Αποτρέψτε τη μετατόπιση του κάτω μέρους της τηλεόρασης.

• Τοποθετήστε τον ιμάντα F και οδηγήστε τον στον τοίχο σταθερά.

Χρησιμοποιήστε μια βίδα διαμέτρου 5 mm ή οβάλ (αν χρειάζεται).

Σημείωση

Οδηγήστε το κάτω μέρος της περιστρεφόμενης σαμπρέλας σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα έξω. Αν παρατηρήσετε ότι κινείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε ξανά τον μηχανισμό.

1 Σηκώστε την τηλεόραση.

Για την ανάρτηση των τροχών στη βάση ή στον προσαρμοσμένο βάση, συμβουλευτείτε τον πίνακα του βήματος 3 στην ενότητα "Καθόρισμός της θέσης τοποθέτησης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση του προσαρμογέα όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την τηλεόραση γερά και με τα δύο χέρια.

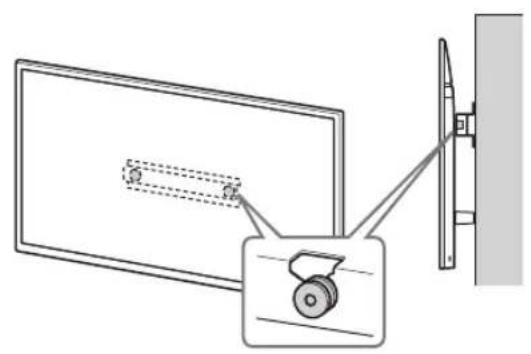

2 Εγκαταστήστε την τηλεόραση στη βάση στον προσαρμογέα βάσης.

Οδηγήστε προς τα κάτω τα καλώδια της τηλεόρασης και απλώστε τις τροχιές που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης στη βάση ή στον προσαρμογέα βάσης, φροντίζοντας να επιβεβαιώσετε το χρώμα των οπών. Αφού τοποθετήσετε τη τηλεόραση στον τοίχο, βεβαιωθείτε ότι οι τροχιές έχουν ασφαλίσει στη βάση ή στον προσαρμογέα βάσης. - Αφήστε αργά και τα δύο χέρια για να βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

2-α

2-β

↓

↓

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η μετατόπιση της τηλεόρασης πραγματοποιείται από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

3 Αποτρέψτε τη μετατόπιση του κάτω μέρους της τηλεόρασης.

Τελευταίον μαντάτο και ουδέποτε τον στόον τοίχο σταύρα.

Χρησιμοποιήστε μια βίδα διαμέτρου 5 mm ή ισοδύναμη (δεν παρέχεται).

Σημείωση

• Δοκιμάστε να περιστρέψετε το κάτω μέρος της τηλεόρασης ελαφρά προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα έξω. Αν παρατηρήσετε ότι κείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε ξανά τον μηχανισμό ασφάλισης.

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

Οι τροχαλίες έχουν ασφαλίσει σταθερά στη βάση ή στον προαιρετικό βάση. Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί. - Ο ιμάντας (F) είναι σφιχτός και δεν έχει χαλαρώσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λάθος τοποθέτηση του καλωδίου τροφοδοσίας κ.λπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφαλείας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Άλλες πληροφορίες

Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φροντίστε 1 ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες) να κρατούν την τηλεόραση κατά την αφαίρεσή της.

Τεχνικά χαρακτηριστικά

Διαστάσεις: (Περίπου) [mm]

h1:20 (περίπτωση 2-b) h2:60 (περίπτωση 2-a)

Βάρος (μόνο για τη βάση): (Περίπου) [kg] 0,8

Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
