Vrsta izdelka	LED 4K televizor
Znamka	Sony
Model	Bravia KD55XG8796
Velikost zaslona	55 palcev (139 cm diagonale)
Ločljivost	4K Ultra HD (3840 x 2160 slikovnih pik)
Dimenzije (D x V x G, brez podstavka)	1231 x 713 x 70 mm
Teža (brez podstavka)	Približno 16,5 kg
Napajanje	220-240 V AC, 50/60 Hz
Poraba električne energije	Približno 150 W
Operacijski sistem	Android TV
Glavne funkcije	Smart TV, HDR (High Dynamic Range), procesor X1
Združljiv stenski nosilec	Sony SU-WL450 (stenski nosilec)
Stenska montaža	Zahteva pooblaščenega Sonyjevega monterja zaradi varnostnih razlogov
Varnost	Priložen varnostni pas za pritrditev spodnjega dela televizorja na steno
Vzdrževanje in čiščenje	Čistite z mehko, suho krpo; ne uporabljajte abrazivnih sredstev
Nadomestni deli in popravljivost	Deli so na voljo pri pooblaščenih prodajalcih; popravilo izvaja usposobljeno osebje
Splošne informacije	Navodila za uporabo so na voljo na spletu v obliki PDF

Pogosto zastavljena vprašanja - Bravia KD55XG8796 SONY

Kako namestiti televizor Sony Bravia KD55XG8796 na steno?

Stenska montaža zahteva stenski nosilec Sony SU-WL450. Sledite priloženim navodilom: označite mesta vrtanja, pritrdite podstavek na steno z najmanj štirimi vijaki premera 8 mm, namestite pritrdilne dele na zadnjo stran televizorja, priključite kable pred namestitvijo, nato obesite televizor na podstavek. Uporabite varnostni pas za pritrditev spodnjega dela televizorja. Močno priporočamo, da to namestitev opravi pooblaščeni Sonyjev monter.

Kakšne varnostne ukrepe je treba upoštevati pri namestitvi?

OPOZORILO: Neupoštevanje navodil lahko povzroči hude poškodbe. Namestitev prepustite pooblaščenemu osebju. Otroke držite stran. Stena mora vzdržati vsaj štirikratno težo televizorja. Ne spreminjajte delov nosilca. Namestite le navedeni televizor. Ne naslanjajte se na televizor. Posebno pozornost posvetite pritrdilnim vijakom in zategovanju.

Ali lahko namesto SU-WL450 uporabim univerzalni stenski nosilec?

Sony priporoča izključno uporabo stenskega nosilca SU-WL450, zasnovanega za ta model. Uporaba nosilca tretje osebe lahko ogrozi varnost in povzroči padec televizorja. Sony ne prevzema odgovornosti za škodo ali poškodbe, ki nastanejo zaradi uporabe neodobrenega nosilca.

Kako odstraniti podstavek televizorja?

Za odstranitev podstavka položite televizor na ravno in stabilno površino. Odstranite eno stran naenkrat: trdno držite namizni nosilec z obema rokama, medtem ko druga oseba dvigne televizor. Ponovite za drugo stran. Pri televizorjih velikosti 75 palcev ali več so potrebne tri osebe. Pazite, da ne poškodujete televizorja ali se ne poškodujete.

Koliko oseb je potrebnih za namestitev televizorja na steno?

Najmanj dve osebi (tri za modele 75 palcev ali več) morata podpirati televizor med premikanjem in namestitvijo. Ena oseba vodi obešanje na podstavek. Nikoli ne poskušajte namestiti sami zaradi teže in nevarnosti padca.

Kaj storiti, če varnostni pas po namestitvi ni dovolj napet?

Po namestitvi televizorja odstranite zračnost jermena (del F) in ga trdno pritrdite na steno z vijakom premera 5 mm (ni priložen). Rahlo potegnite spodnji del televizorja proti sebi, da preverite, ali se ne premika. Če se premika, zategnite jermen, dokler ni dobro napet.

Katere kable moram priključiti pred stensko namestitvijo?

Priključite vse potrebne kable (HDMI, anteno, napajanje itd.), preden namestite televizor na steno, saj bo dostop do vrat po montaži omejen. Vodenje kablov v steni prepustite pooblaščenemu monterju. Združite kable, da ne motijo.

Ali je televizor združljiv s stenskim nosilcem SU-WL450?

Da, Sony Bravia KD55XG8796 je združljiv s stenskim nosilcem Sony SU-WL450. Preverite referenčni vodnik televizorja za preverjanje združljivosti. Nosilec je zasnovan za modele KD-55XG87□□ in KD-55XG85□□.

Kako preveriti, ali je stenska namestitev pravilna?

Po namestitvi preverite naslednje točke: škripci (B) so trdno pritrjeni na podstavek ali adapter podstavka, napajalni kabel in kabli niso zviti ali stisnjeni, jermen (F) je dobro napet. Nežno potegnite televizor, da se prepričate, da je stabilen. Če ste v dvomih, se obrnite na pooblaščenega monterja.

Kje najdem natančne dimenzije za vrtanje v steno?

Montažne dimenzije so navedene v tabeli v navodilih za uporabo (stran 7). Za KD55XG8796 je montažna širina 1231 mm, višina središča zaslona je 713 mm, razdalje a, b, c, d, e pa so 106 mm, 468 mm, 115 mm, 73 mm (vrednosti za standardno montažo). Uporabite te oznake za označevanje mest vrtanja na steni.

NAVODILA ZA UPORABO Bravia KD55XG8796 SONY

Pri nekaterih dejanskih modelih oznaka »□□« označuje številke in/ali znake, ki veljajo za posamezen model.

Kupci

Za namen zaščite izdelka in iz varnostnih razlogov družba Sony močno priporoča, da montažo televizorja prepustite prodajalcem Sony ali pooblaščenim izvajalcem. Montaže ne poskušajte izvesti sami.

Za prodajalce Sony in pooblaščene izvajalce

Pri montaži, rednem vzdrževanju in pregledih tega izdelka bodite izredno pozorni na varnost.

Za montažo tega izdelka potrebujete dovolj znanja, to še posebej velja za določanje nosilnosti stene glede na težo televizorja. Stensko montažo tega izdelka zaupajte prodajalcem Sony ali pooblaščenim izvajalcem, med samo montažo pa bodite posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poškodbo, ki je posledica malomarnega ravnanja ali nepravilne montaže.

Zaradi varnosti in ustrezne montaže sledite Navodilom za uporabo nosilca za stensko montažo, Priročniku za namestitev TV in napotkom v teh navodilih.

O varnosti

Zahvaljujemo se vam za nakup tega izdelka.

Kupci

Za vgradnjo tega izdelka potrebujete dovolj znanja. Vgradnjo prepustite prodajalcem Sony ali pooblaščenim izvajalcem in bodite med vgradnjo še posebej pozorni na varnost. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastanejo zaradi nepravilnega ravnanja ali vgradnje ali zaradi vgradnje česar koli razen predpisanega izdelka. To ne vpliva na vaše (morebitne) pravice, ki jih imate kot potrošnik.

Za prodajalce Sony

Za vgradnjo tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta priročnik za vgradnjo, da boste lahko varno opravili vgradnjo. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastanejo zaradi nepravilnega ravnanja ali vgradnje. Po vgradnji dajte ta priročnik kupcu.

Ta priročnik z navodili opisuje pravilno ravnanje z izdelkom in daje pomembna varnostna navodila za preprečevanje nesreč. Obvezno temeljito preberite ta priročnik in pravilno uporabljajte izdelek. Ta priročnik shranite za uporabo v prihodnje.

Izdelki Sony so razviti tako, da so varni. Vseeno pa lahko pri nepravilni uporabi izdelkov pride do hudih telesnih poškodb zaradi požara, električnega udara, prevračanja izdelka ali padca izdelka. Za preprečevanje takih nesreč obvezno upoštevajte varnostna navodila.

POZOR

Predpisani izdelki

Ta nosilec za stensko montažo je namenjen za uporabo s predpisanimi televizorji. Pri televizorjih glejte Referenčni vodič, da vidite, ali lahko uporabljate nosilec za stensko montažo.

Zakupce

OPOZORILO

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti zaradi požara, električnega udara ali padca izdelka.

Vgradnjo prepustite pooblaščenim izvajalcem in pri tem pazite, da v bližini ni majhnih otrok.

Če nosilec za stensko montažo ali televizor nista pravilno vgrajena, lahko pride do naslednjih nesreč. Poskrbite, da vgradnjo opravijo pooblaščeni izvajalci.

• Televizor lahko pade in povzroči hudo telesno poškodbo, na primer podplutbo ali zlom.
• Če je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroči telesne poškodbe ali materialno škodo. Stena mora prenesti najmanj štirikratno težo televizorja. (Za težo televizorja glejte njegov Referenčni vodič.)
• Če vgradnja nosilca za stensko montažo ni dovolj trdna, lahko enota pade in povzroči telesne poškodbe ali materialno škodo.

Selitev ali snemanje televizorja prepustite pooblaščenim izvajalcem.

Če televizor prenašajo ali snemajo osebe, ki niso pooblaščeni izvajalci, lahko pade in povzroči telesne poškodbe ali materialno škodo. Poskrbite, da televizor prenašata ali snemata vedno vsaj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

Ne odstranite vijakov itd., ko vgradite televizor.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Ne predelujte delov nosilca za stensko montažo.

Sicer lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo.

Ta nosilec za stensko montažo je namenjen za uporabo samo s predpisanimi izdelki. Če namestite opremo, ki ni predpisana, lahko pade ali se polomi in povzroči telesne poškodbe ali materialno škodo.

Na nosilec za stensko montažo ne nameščajte nobenega drugega bremena kot televizor. Televizorja ne tresite v smeri levo/desno ali navzgor/navzdol.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Na televizor se ne naslanjajte in se nanj ne obesajte.

Na televizor se ne naslanjajte in se nanj ne obesajte, saj lahko pade na vas in povzroči hude telesne poškodbe.

POZOR

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do telesnih poškodb ali materialne škode.

Izdelka med čiščenjem in vzdrževanjem ne obravnavajte s preveliko silo.

Na zgornjo stran televizorja ne delujte s preveliko silo. Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Varnostna opozorila

• Če dolgo uporabljate televizor, nameščen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.
• Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknje za vijake.
• Nosilca za stensko montažo ne uporabljajte na mestih, kjer bi lahko bil izpostavljen mehanskim tresljajem.

Vgradnja nosilca za stensko montažo

Za prodajalce Sony

OPOZORILO

Ta navodila so namenjena izključno za prodajalce Sony. Obvezno preberite zgornja varnostna navodila in bodite med vgradnjo, vzdrževanjem ter preverjanjem tega izdelka posebej pozorni na varnost.

Nosilca za stensko montažo ne namestite na stenske površine, kjer bi vogali ali stranice televizorja štrleli stran od površine stene.

Nosilca za stensko montažo ne namestite na stenske površine, kot so stebri, kjer bi vogali ali stranice televizorja štrleli stran od površine stene. Če se oseba ali predmet zadane ob štrleči vogal ali stranico televizorja, lahko povzroči telesne poškodbe ali materialno škodo.

Televizorja ne vgradite nad ali pod klimatsko napravo.

Če je televizor dolgo izpostavljen puščanju vode ali zračnim tokovom iz klimatske naprave, lahko zato pride do požara, električnega udara ali okvare na televizorju.

Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo. Obvezno uporabite primerne vijake za material stene in trdno vgradite enoto z najmanj štirimi vijaki premera 8 mm (ali enakovrednimi).

Obvezno pravilno uporabite priložene vijake in pritrditvene dele, skladno z navodili v tem priročniku z navodili. Če uporabite druge dele, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko televizor pade in povzroči telesne poškodbe ali škodo na televizorju.

Vijake obvezno trdno zategnite na predvidenem mestu.

Če tega ne storite, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Pazite, da med vgradnjo televizorja ne izpostavite udarcem.

Če je televizor izpostavljen udarcem, lahko pade ali se polomi. To lahko povzroči telesne poškodbe.

Sicer lahko televizor pade in povzroči telesne poškodbe.

Po pravilni vgradnji televizorja pravilno pritrdite kable.

Če se ljudje ali predmeti zapletejo v kable, lahko to koga telesno poškoduje ali pa se lahko poškoduje televizor.

Ne dovolite, da bi prihajalo do stiskanja napajalnega ali povezovalnih kablov.

Če se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijajo ali upogibajo, se lahko razkrijejo notranji vodniki, kar lahko povzroči kratek stik ali električno prekinitev. To lahko povzroči požar ali električni udar.

Vijaki za pritrditev nosilca za stensko montažo na steno niso priloženi.

Pri vgradnji nosilca za stensko montažo uporabite vijake, ki so primerni za material in zgradbo stene.

Vsebina

Priprava za vgradnjo 5

Preverjanje delov 5

Priprava na vgradnjo televizorja. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□ 11

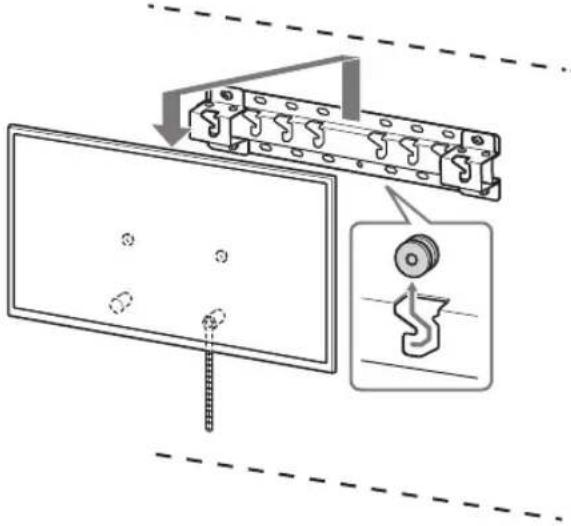

Namestitev televizorja na steno. 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Preverjanje vgradnje. 18

Druge informacije 18

Tehnični podatki 18

Vgradnja televizorja na steno

Postopek vgradnje se razlikuje glede na televizor.

Za pritrditev televizorja na steno uporabite Nosilec za stensko montažo SU-WL450.

Opomba

• Odstranjene vijake shranite na varnem mestu, zunaj dosega otrok.

Priprava za vgradnjo

Pred montažo imejte pri roki Referenčni priročnik za TV in Priročnik za namestitev. - Pred sestavljanjem poskrbite, da imate križni izvijač, ki se prilega vijakom. - Potrdite mesto vgradnje televizorja. - Pripravite vsaj štiri vijake premera 8 mm in en premera 5 mm ali enakovredne (niso priloženi). Izberite vijake, ki so primerni za material stene.

Preverjanje delov

Priloženo pri SU-WL450

• Preverite, ali so vsi deli priloženi.

A Podstavek (20) (1) B Škripec (2)
◎ Vijak 6x20 (4) ⊕ Vij	jak 4x20 s pušo (2)
◎ Distančnik (20) (2) F Jermen (1)
◎ Puša (20) (M4) (2) H Vijak 4x20 (2)
①Prilagodilnik podstavka (2)	◎ Vijak 4x10 (8)
◎ Distančnik (60) (2) L Vijak 6x50 (2)
◎ Puša (M4) (2) N Vij	jak 4x50 (2)

Izbiranje mesta vgradnje

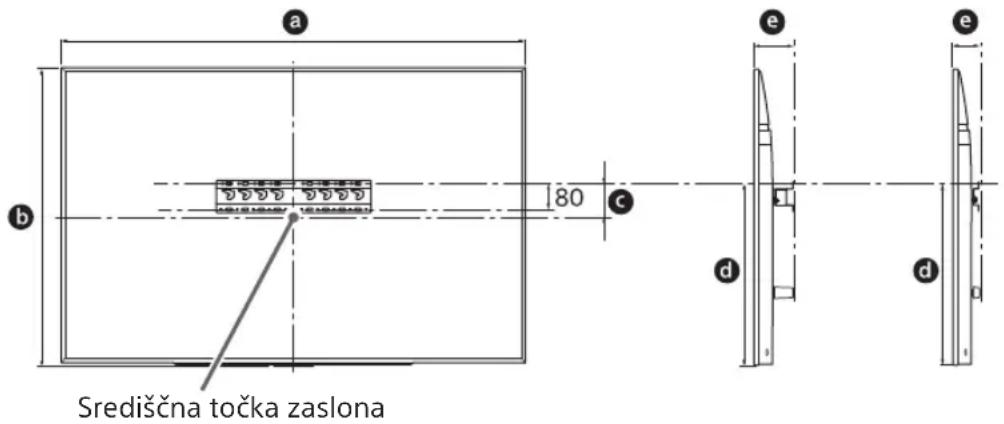

1. Odločite se za mesto vgradnje.

Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti vsaj štirikratno težo televizorja.

Za stensko montažo televizorja upoštevajte naslednjo tabelo. Težo televizorja preverite v

Referenčnem vodiču televizorja.

Standardni nosilec | Tanki nosilec

Enota: mm

Naziv modela	Mere zaslona		Središčna mera zaslona		Dolžina nosilca
	a	b	c	d	e
					Standardni nosilec	Tanki nosilec
KD-85XG85□□	1.909	1.097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1.673	963	107	595	116	75
KD-65XG87□□ KD-65XG85□□	1.450	836	99	523	115	73
KD-55XG87□□ KD-55XG85□□	1.231	713	106	468	115	73

Opomba

Vrednosti v tabeli se lahko rahlo razlikujejo glede na vrsto montaže. - Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej.

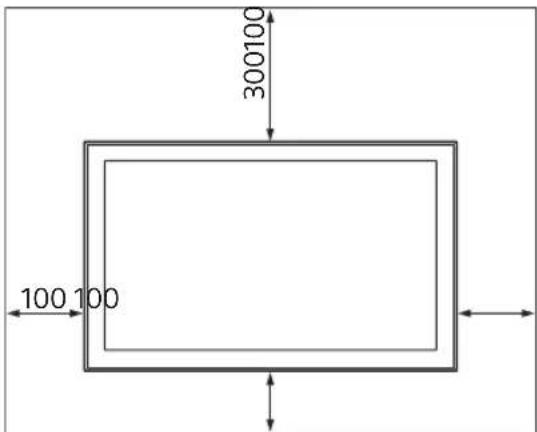

Pazite na primerno razdaljo med televizorjem in stropom ter štrlečimi deli stene, kot je prikazano spodaj.

Enota: mm

• Za zagotovitev ustreznega prezračevanja in preprečevanje nabiranja umazanije ali prahu:
• Televizorja ne polagajte plosko, ne nameščajte ga obrnjenega na glavo ali z zaslonom ali s stranico proti steni.
• Televizorja ne postavljajte na polico, preprogo, posteljo ali v omaro.
• Televizorja ne pokrivajte s krpo ali predmeti, kot je časopis ipd.
• Televizorja ne nameščajte, kot je prikazano spodaj. Kroženje zraka je blokirano.

Opomba

• Če nameravate napeljati kable po steni, pred začetkom vgradnje naredite luknjo v steni, da vstavite kable.

Da preprečite stiskanje kablov, prijavite luknjo v steni zunaj območja podstavka (20) A, prilagodilnika podstavka 1 in distančnika (20) E, distančnika (60) K.

2 Izberite način vgradnje na steno. Razdalja od zadnje strani televizorja do stene je nastavljiva, kot kaže spodnja slika.

2-a Standardni nosilec

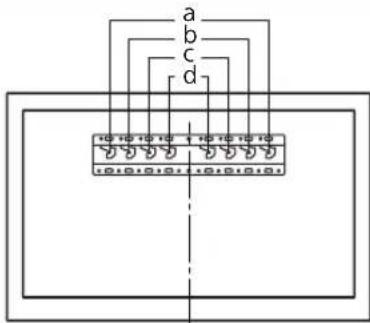

2-b Tanki nosilec

3 Za položaj pritrditve prilagodilnika podstavka glejte spodnjo tabelo. Če izberete 2-b, preskočite ta korak.

Naziv modela Lokacija kavlja
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Namestite prilagodilnik podstavka ① z vijakom (PSW 4x10) ② na podstavek (20) A, če izberete 2-a.

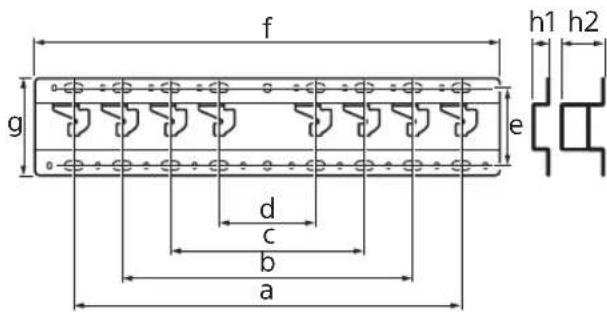

4 Določite položaje vijakov za vgradnjo podstavka (20) A. Glejte tehnične podatke na strani 18. Če izberete 2-a, uporabite položaje lukenj prilagodilnika podstavka ①.

OPOZORILO

Stena mora prenesti najmanj štirikratno težo televizorja (Za težo televizorja glejte njegov Referenčni vodič.). Določite nosilnost stene, na katero boste namestili televizor. Po potrebi ustrezno okrepite steno.

Vgradnja podstavka na steno

• Pripravite najmanj štiri vijake premera 8 mm ali enakovredne (niso priloženi).
• Namestite štiri vijake na luknje prilagodilnika podstavka ① s podstavkom (20) (samo 2-a).
• Podstavek (20) A vgradite vodoravno na steno.

Priprava na vgradnjo televizorja

Za montažo stojala si preberite Priročnik za namestitev.

KD-85/75XG85□□，KD-75XG87□□

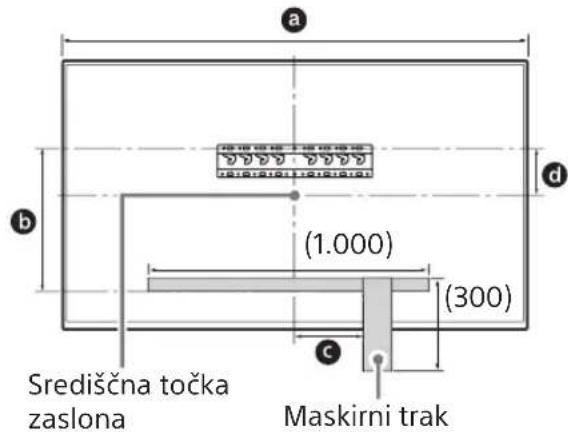

1 Na steni označite mesto vgradnje.

• Za označevanje položaja televizorja v bližini podstavka ali prilagodilnika podstavka uporabite maskirni trak itd. (ni priložen). Glejte naslednjo tabelo.

Naziv modela	Dolžina za označevanje			Središčna mera zaşlona
	a	b	c	d
KD-85XG85☐☐	1.909	683	200	251
KD-75XG87☐☐ KD-75XG85☐☐	1.673	468	200	107

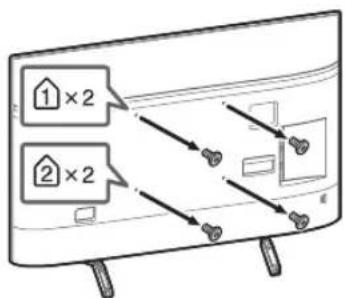

2 Odstranite vijake s hrbtne stranice televizorja.

3 Namestite dele za pritrditev Nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki. Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}. Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

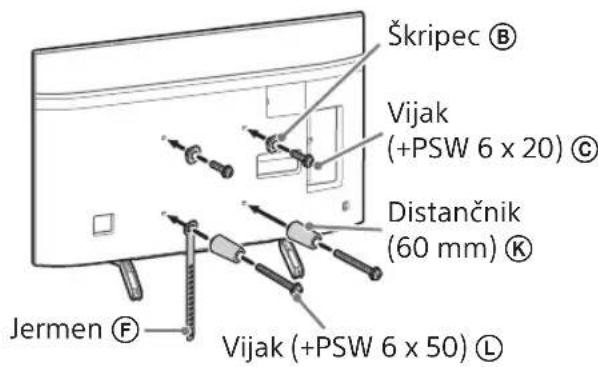

Standardni nosilec (2-a)

Tanki nosilec (2-b)

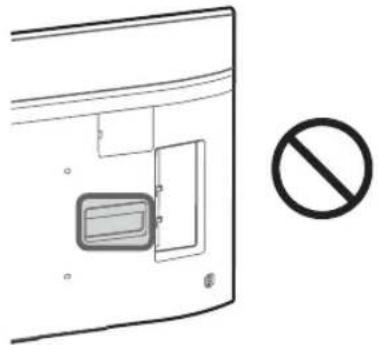

Opomba

Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

4 Na televizor priključite potrebne kable.

Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti.

Glejte televizorju priložen Referenčni vodnik.

Opomba

Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu. Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

5 Namizno stojalo odstranite s televizorja.

• Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

• Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.
• Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju. Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju. Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe. Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

KD-65/55XG87□□,

KD-65/55XG85□

1 Odstranite vijake s hrbtne stranice televizorja.

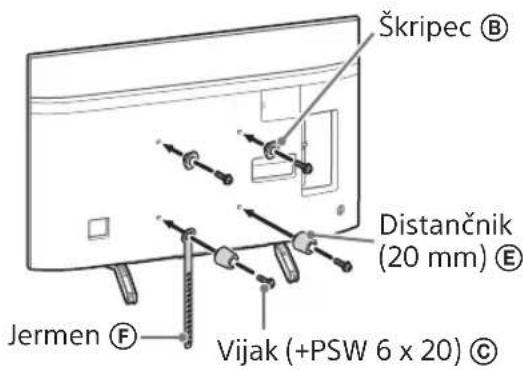

2 Namestite dele za pritrditev nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki. Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}. Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

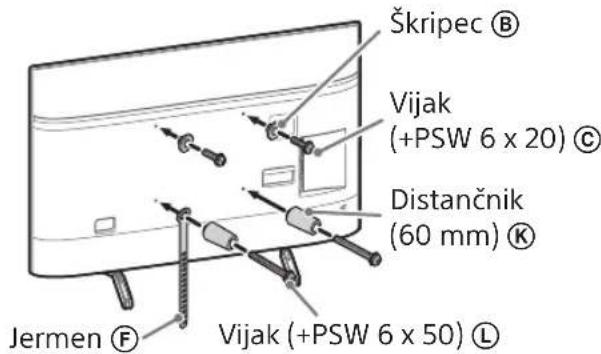

Standardni nosilec (2-a)

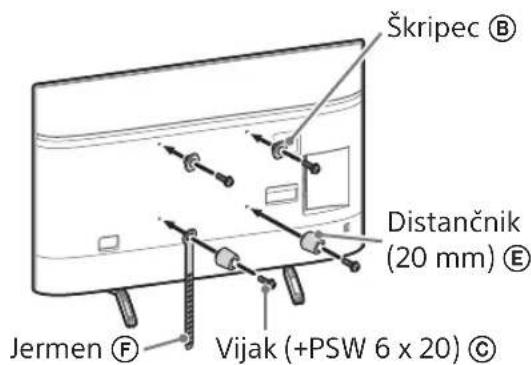

Tanki nosilec (2-b)

Opomba

Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

3 Na televizor priključite potrebne kable.

Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti.

Glejte televizorju priložen Referenčni vodnik.

Opomba

Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu. - Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

4 Namizno stojalo odstranite s televizorja.

• Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

• Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe. Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju. Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju. Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe. Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

Namestitev televizorja na steno

KD-85/75XG85□□, KD-75XG87□□

1 Dvignite televizor.

• Za mesto vijakov ⑧ za obešanje na podstavek ali prilagodilnik podstavka glejte tabelo za korak 3 v «Izbiranje mesta vgradnje» na strani 7.
• Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka.

Opomba

• Televizor dobro držite z obema rokama in se prepričajte, da sta jermen (F) in dno televizorja poravnana z maskirnim trakom.
• Televizor nosite v troje, oseba, ki je pred televizorjem, pa naj druge usmerja, da prilagodijo položaj.

• Pri vgradnji televizorja na steno bodite zelo previdni, še posebej za osebo, ki televizor podpira od spodaj, saj lahko televizor pade, kar lahko povzroči hude telesne poškodbe ali celo smrt.

2 Televizor vgradite na podstavek ali prilagodilnik podstavka.

• Televizor previdno spustite navzdol in škripce ⑧, ki so pritrjeni na zadnjo stran televizorja, obesite na podstavek ali prilagodilnik podstavka, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja na steno potrdite, da so škripci (B) trdno zataknjeni v podstavek ali prilagodilnik podstavka.
• Počasi sprostite obe roki, da zagotovite, da televizor ne pade.

• Po vgradnji televizorja na steno s stene odstranite maskirni trak itd.

2-a

↓

↓

↓

2-b

↓

↓

↓

OPOZORILO

• Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

3 Preprečevanje premikanja spodnjega dela televizorja.

Potegnite ohlapni del jermena (F) in ga dobro pritrdite na steno.

• Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).

Opomba

• Spodnji del televizorja poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen.

KD-65/55XG87□□

KD-65/55XG85□

1 Dvignite televizor.

• Za mesto škripcev (B) za obesanje na podstavek ali prilagodilnik podstavka glejte tabelo za korak 3 v »Izbiranje mesta vgradnje« na strani 7.
• Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka.

Opomba

• Televizor trdno držite z obema rokama.

2 Televizor vgradite na podstavek ali prilagodilnik podstavka.

• Televizor previdno spustite navzdol in škripce (B), ki so pritrjeni na zadnjo stran televizorja, obesite na podstavek ali prilagodilnik podstavka, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja na steno potrdite, da so škripci (B) trdno zataknjeni v podstavek ali prilagodilnik podstavka.
• Počasi sprostite obe roki, da zagotovite, da televizor ne pade.

2-a

2-b

↓

↓

OPOZORILO

Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

3 Preprečevanje premikanja spodnjega dela televizorja.

• Potegnite ohlapni del jermena (F) in ga dobro pritrdite na steno.

• Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).

Opomba

Spodnji del televizorja poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen E.

Preverjanje vgradnje

Preverite naslednje točke.

• Škripci B so trdno zatikani v podstavek ali prilagodilnik podstavka. Kabli niso zviti ali stisnjeni. Jermen F je napet.

OPOZORILO

Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.

Druge informacije

Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu.

OPOZORILO

• Poskrbite, da televizor pri odstranjevanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

Tehnični podatki

Mere: (približno) (mm)

a : 400

b : 300

c : 200

d : 100

e:80

f:480

g : 100

h1 : 20 (pri 2-b)

h2:60 (pri 2-a)

Teža (samo podstavek): (približno) (kg) 0,8

Zasnova in tehnični podatki se lahko kadar koli nenapovedano spremenijo.

Informacije za namestitev Sony nosilca za postavitev na steno (SU-WL450)

Podprti modeli:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

• V dejanskih imenih modelov »□□« označuje številke in/ali črke, specifične za posamezni model.

Za uporabnike

Zaradi zaščite izdelka in iz varnostnih razlogov Sony toplo priporoča, da namestitev vašega televizorja opravijo Sonyjevi prodajalci ali pooblaščeni dobavitelji. Ne poskušajte ga namestiti sami.

Za Sonyjeve prodajalce in dobavitelje

Med namestitvijo, rednim vzdrževanjem in testiranjem tega izdelka posvetite polno pozornost varnosti.

Za namestitev tega izdelka, zlasti za določitev trdnosti stene za prenašanje teže televizorja, je potrebno ustrezno strokovno znanje. Poskrbite, da bo pritrditev tega izdelka na steno zaupana Sonyjevim prodajalcem ali pooblaščenim dobaviteljem ter da bo med namestitvijo ustrezna pozornost posvečena varnosti. Sony ne odgovarja za kakršno koli škodo ali poškodbo, povzročeno z nepravilnim ravnanjem ali namestitvijo.

Zaradi varnosti in pravilne namestitve upoštevajte Navodila za namestitev stenskega nosilca, Vodnik za namestitev televizorja in navodila iz tega priročnika.

O varnosti
