Тип продукту	Світлодіодний телевізор 4K
Бренд	Sony
Модель	Bravia KD55XG8796
Розмір екрану	55 дюймів (139 см по діагоналі)
Роздільна здатність	4K Ultra HD (3840 x 2160 пікселів)
Габарити (Ш x В x Г, без підставки)	1231 x 713 x 70 мм
Вага (без підставки)	Приблизно 16,5 кг
Живлення	220-240 В змінного струму, 50/60 Гц
Споживана потужність	Приблизно 150 Вт
Операційна система	Android TV
Основні функції	Smart TV, HDR (Розширений динамічний діапазон), Процесор X1
Сумісне настінне кріплення	Sony SU-WL450 (настінний кронштейн)
Монтаж на стіну	Потребує сертифікованого фахівця Sony з міркувань безпеки
Безпека	Включено запобіжний ремінь для фіксації нижньої частини телевізора до стіни
Обслуговування та чищення	Протирати м'якою сухою тканиною; не використовувати абразивні засоби
Запчастини та ремонтопридатність	Запчастини доступні у авторизованих дилерів; ремонт кваліфікованим персоналом
Загальна інформація	Інструкція з експлуатації доступна онлайн у форматі PDF

Часті запитання - Bravia KD55XG8796 SONY

Як встановити телевізор Sony Bravia KD55XG8796 на стіну?

Для настінного монтажу потрібен настінний кронштейн Sony SU-WL450. Дотримуйтесь інструкції: позначте місця свердління, закріпіть основу на стіні щонайменше чотирма гвинтами діаметром 8 мм, встановіть кріпильні деталі на задній частині телевізора, підключіть кабелі перед монтажем, потім повісьте телевізор на основу. Використовуйте запобіжний ремінь для утримання нижньої частини телевізора. Настійно рекомендується доручити це встановлення сертифікованому фахівцю Sony.

Яких запобіжних заходів слід вжити під час встановлення?

ПОПЕРЕДЖЕННЯ: Недотримання інструкцій може призвести до серйозних травм. Доручіть встановлення кваліфікованому персоналу. Тримайте дітей подалі. Стіна повинна витримувати щонайменше вчетверо більше ваги телевізора. Не змінюйте деталі кріплення. Встановлюйте лише зазначений телевізор. Не спирайтеся на телевізор. Зверніть особливу увагу на кріпильні гвинти та затягування.

Чи можна використовувати універсальний настінний кронштейн замість SU-WL450?

Sony рекомендує використовувати виключно настінний кронштейн SU-WL450, призначений для цієї моделі. Використання стороннього кронштейна може порушити безпеку та призвести до падіння телевізора. Sony не несе відповідальності за пошкодження або травми внаслідок використання несхваленого кріплення.

Як зняти підставку з телевізора?

Щоб зняти підставку, покладіть телевізор на рівну стійку поверхню. Знімайте по одній стороні: міцно тримайте підставку двома руками, поки інша особа піднімає телевізор. Повторіть для іншої сторони. Для телевізорів 75 дюймів або більше потрібні три особи. Будьте обережні, щоб не пошкодити телевізор або не травмуватися.

Скільки людей потрібно для встановлення телевізора на стіну?

Щонайменше дві особи (три для моделей 75 дюймів або більше) повинні підтримувати телевізор під час переміщення та встановлення. Одна особа спрямовує підвішування на основу. Ніколи не намагайтеся встановлювати самостійно через вагу та ризик падіння.

Що робити, якщо запобіжний ремінь недостатньо натягнутий після встановлення?

Після встановлення телевізора усуньте слабину ременя (деталь F) і надійно закріпіть його до стіни гвинтом діаметром 5 мм (не входить у комплект). Злегка потягніть нижню частину телевізора на себе, щоб перевірити, чи не рухається він. Якщо рухається, затягніть ремінь до повного натягу.

Які кабелі потрібно підключити перед настінним монтажем?

Підключіть усі необхідні кабелі (HDMI, антена, живлення тощо) перед встановленням телевізора на стіну, оскільки доступ до портів після монтажу буде обмежений. Прокладання кабелів у стіні довірте сертифікованому фахівцю. Згрупуйте кабелі, щоб вони не заважали.

Чи сумісний телевізор з настінним кронштейном SU-WL450?

Так, Sony Bravia KD55XG8796 сумісний з настінним кронштейном Sony SU-WL450. Зверніться до довідкового посібника телевізора для перевірки сумісності. Кронштейн призначений для моделей KD-55XG87□□ та KD-55XG85□□.

Як перевірити правильність настінного монтажу?

Після встановлення перевірте наступне: шківи (B) надійно закріплені на основі або адаптері основи, шнур живлення та кабелі не перекручені та не затиснуті, ремінь (F) добре натягнутий. Злегка потягніть телевізор, щоб переконатися, що він стійкий. У разі сумнівів зверніться до сертифікованого фахівця.

Де знайти точні розміри для свердління стіни?

Монтажні розміри вказані в таблиці інструкції (сторінка 7). Для KD55XG8796 ширина монтажу становить 1231 мм, висота центру екрану 713 мм, відстані a, b, c, d, e відповідно 106 мм, 468 мм, 115 мм, 73 мм (значення для стандартного монтажу). Використовуйте ці позначки для місць свердління на стіні.

ПОСІБНИК КОРИСТУВАЧА Bravia KD55XG8796 SONY

До уваги дилерів компанії Sony

ЗАСТЕРЕЖЕННЯ

Наведені нижче інструкції призначені для дилерів компанії Sony. Обов'язково прочитайте застережні заходи, викладені вище, і зверніть особливу увагу на безпеку під час монтажу, обслуговування та перевірки цього виробу.

Не встановлюйте кронштейн для настінного кріплення в місцях, де краї боків телевізора виступають за межі поверхні стіни.

Не встановлюйте кронштейн для настінного кріплення на таких поверхнях, які колонуть, оскільки їхні краї та боки виробів виступають за межі поверхні стіни. Якщо людина вдариться об кути бокових сторін телевізора, які виступають за краї стіни, це може спричинити травму або призвести до пошкодження майна.

Не встановлюйте телевізор над або під кондиціонером.

Якщо телевізор протягом тривалого часу зазнає впливу води, витоку або потоку повітря кондиціонера, це може спричинити пошкодження, ураження електричним струмом або несправність телевізора.

Надійно встановлюйте кронштейн для настінного кріплення на стіні відповідно до інструкцій цього посібника з експлуатації.

Якщо гвинти слабко закріплені або випадають, кронштейн для настінного кріплення може впасти і стати причиною травмування або пошкодження майна. Гвинти мають відповідати матеріалу, яким вкрита стіна. Щоб забезпечити надійне встановлення, використовуйте гвинти діаметром 8 мм (або еквівалент).

Використовуйте гвинти, що додаються до комплекту постачання, надійним чином відповідно до інструкцій цього посібника з експлуатації. Використання деталей-замінників може призвести до падіння телевізора та його пошкодження або травмування людей.

Збирайте кронштейн надійним чином, дотримуючись процедури, описаної в цьому посібнику з експлуатації.

Якщо гвинти слабко закріплені або випадають, телевізор може впасти та пошкодитися або травмувати людей.

Надійно затягніть гвинти у зазначеному положенні.

Якщо не зробити це, телевізор може впасти та пошкодитися або травмувати людей.

Під час монтажу слід уникати поштовхів і ударів по телевізору.

У разі пошкодження може впасти або розбитися. Це може стати причиною травмування.

Встановлюйте телевізор на перпендикулярній стіні з рівною поверхнею.

Якщо цього не виконувати, телевізор може впасти та завдати серйозних травм.

Після монтажу телевізора зафіксуйте кабелі належним чином.

Якщо дроти або об'єкти запутаються в кабелях, це може призвести до пошкодження телевізора або травмування.

Слідкуйте за тим, щоб шнур живлення змінного струму або з'єднувальний кабель не був затиснутий.

Якщо шнур живлення змінного струму або з'єднувальний кабель затиснений між виробом та стіною або зігнутий і скручений із прикладанням сили, його внутрішні провідники можуть бути пошкоджені, що може спричинити коротке замикання або пробою електричного струму. Це може призвести до пожежі або ураження електричним струмом.

Гвинти, за допомогою яких кріпиться кронштейн для настінного кріплення на стіні, не входять до комплекту постачання.

Під час монтажу кронштейна для настінного кріплення необхідно враховувати відповідність до структури стіни та матеріалу, яким вона вкрита.

Зберігайте виріб у картонній коробці, у темному, сухому, чистому приміщенні з доброю вентиляцією, окремо від місць зберігання кислот та лугів. Температура зберігання: від -20°C до +60°C. Вологість зберігання: <80%.

Зміст

Назв моделi	Габаши диспеля		Габаши центра ekрANA		Розмір дія мо ntajу
	a	b	c	d	e
					Стоцартоні кріпеленny	Тонke кріпеленny
KD-85XG85☐☐	1909	1097	251	803	142	100
KD-75XG87☐☐ KD-75XG85☐☐	1673	963		107	595	116
KD-65XG87☐ KD-65XG85☐☐	1450	836	99	523	115	73
KD-55XG87☐ KD-55XG85☐☐	1231		713	106	468	115

Примітка

• Наведені таблиці можуть дещо відрізнятися залежно від моделі. Верхня частина встановленого на стіні телевізора буде трохи нахилена вперед.

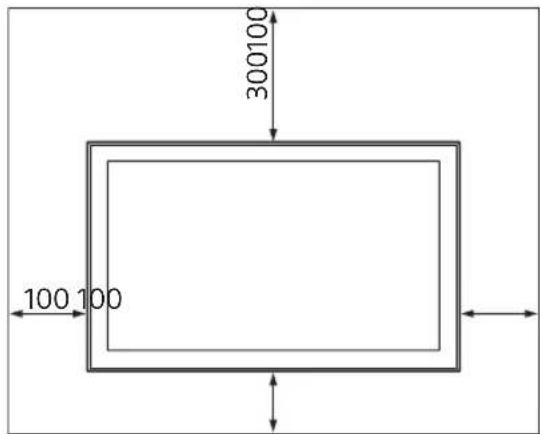

Залиште достатні проміжки між телевізором і стелею та виступаючими частинами стін, як показано на рисунку нижче.

Одинці вимірювання: мм

Закрийте вентиляцію та запобіть накопиченню бруду.

Не кладіть телевізор горизонтально, не встановлюйте його нижньою стороною догори, задом наперед або на бік.

Не ставте телевізор на полиці, килим або ліжко. Не накривайте телевізор тканиною (занавіскою) або іншими предметами, наприклад, газетами. Не встановлюйте телевізор так, як показано нижче.

Порушено циркуляцію повітря.

Примітка

Щоб прокласти кабелі у стіні, зробіть отвір у стіні та вставте кабелі перед початком установлення.

Щоб запобігти затисканню кабелів, зробіть отвір у стіні за межами периметра бази (20) A, прокладіть кабелі через базу 1 та прокладки (20) E, прокладки (60) K.

2 Виберіть спосіб встановлення стіни. Виберіть висоту відстані від телевізора до стіни, як показано нижче.

2-а Стандартне кріплення

2-б Тонке кріплення

Див. таблицю кроків 1.

ЗАСТЕРЕЖЕННЯ

Прикріпіть послідовно до бази ① за допомогою гвинтів (PSW 4x10) ②до бази (20) A (якщо вибрано варіант 2-а).

Визначте положення гвинтів для встановлення бази (20) A.

Див. технічні характеристики на стор. 18.

Встановлено варіант 2-а, використовуйте отвори на перехідній платі бази ①.

ЗАСТЕРЕЖЕННЯ

• Стіна, на яку встановлюється телевізор, має бути здатна витримати вагу, щонайменше в чотири рази перевищувати вагу телевізора (вагу телевізора можна дізнатися в посібнику).

Назва м odeeli	Довхина дя розміткn	Габарити центра ekраза
	a b c	d
KD-85XG85□□	1909 683 200 251
KD-75XG87□□	1673 468 200 107
KD-75XG85□□

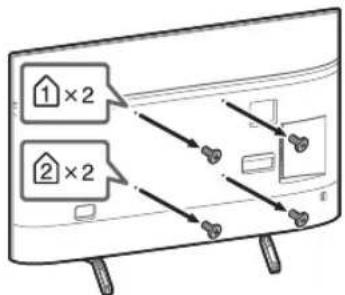

2 Викрутіть гвинти із задньої панелі телевізора.

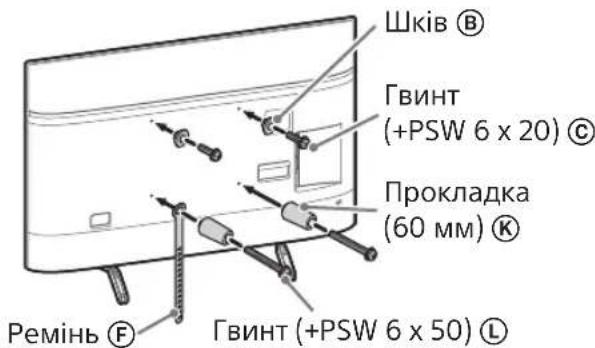

3 Зафіксуйте кріпильні елементи кронштейна для настінного кріплення. Перевірте наявність усіх кріпильних елементів, користуючись списком «Постачається з WL450» у розділі «Перевірка деталей» на стор. 5.

Пряжка

Нанесіть кріпильні елементи за допомогою гвинтів. -Перед тим як затягнути, встановіть момент обертання приблизно 1,5 Н·м {15 кгс·см}. -Обов'язково збережіть використані та невикористані компоненти в безпечному місці на випадок, якщо вони знадобляться майбутньому. Збережіть цей посібник для використання в майбутньому.

Стандартне кріплення (2-а)
