LIETOŠANAS INSTRUKCIJA Bravia KD55XG8796 SONY

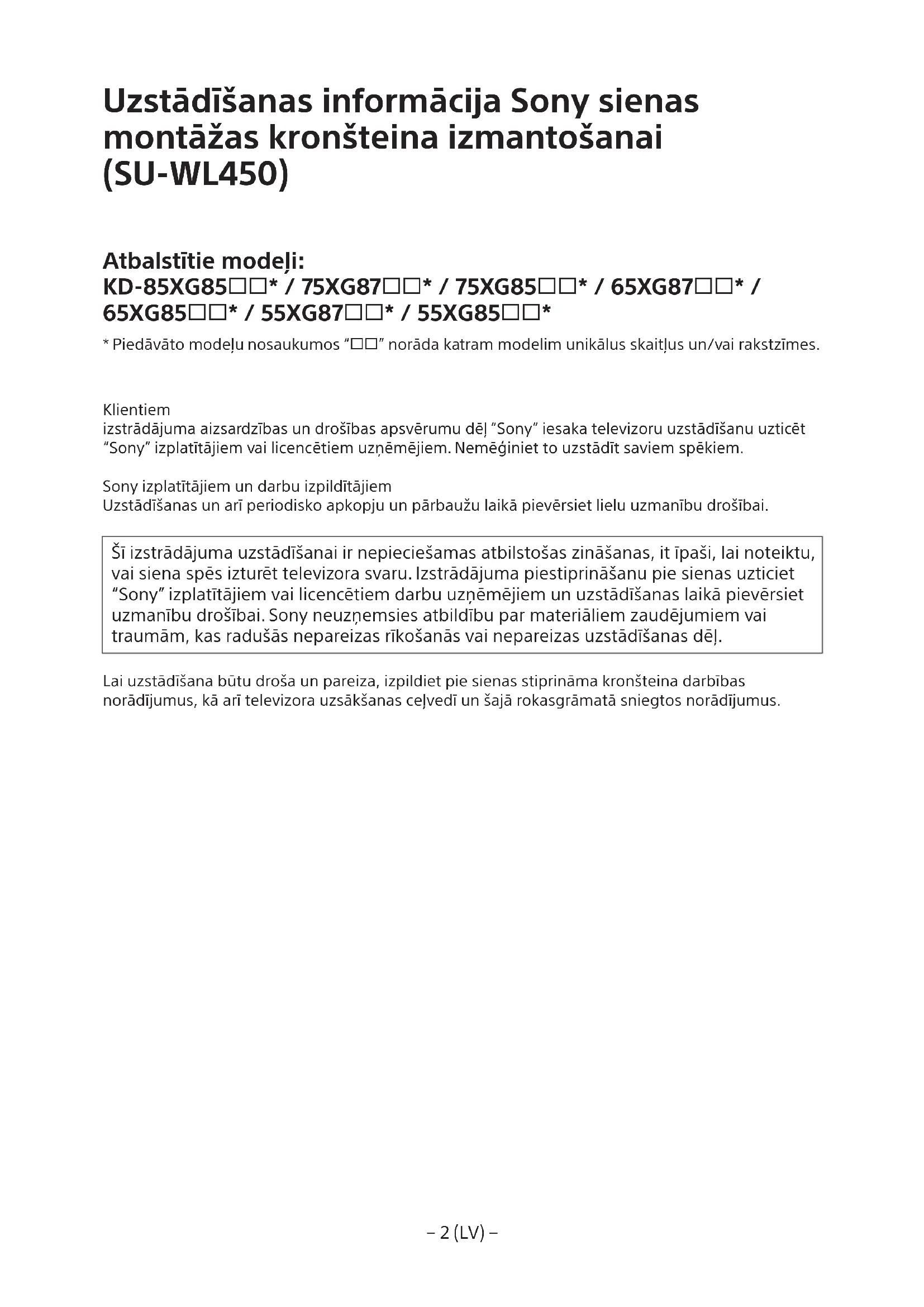

Uzstādīsanas informācija Sony sienas montāžas kronsteina izmantošanai (SU-WL450)

Atbalstitie modeli:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

• Piedavato modelu nosaukumos "□□" norada katram modelim unikalus skaitlus un/vai raktzimes.

Klientiem

izstradajuma aizsardzibas un drošibas apsverumu del "Sony" iesaka televizoru uzstadisanu uzticet "Sony" izplatitajiem vai licencétiem uznešemjiem. Nemeginiet to uzstadit saviem spekiem.

Sony izplatitajiem un darbu izpilditajiem

Uzstadīsanas un ari periodisko apkopju un pārbaužu laikā pievērsiet lielu uzmanību drošībai.

Ši izstradajuma uzstādīsanai ir nepiečiesamas atbilstošas zinašanas, it ipaşi, lui noteiktu, vai siena spē izturet televizora svaru. Izstradajuma piestiprināsānu pie sienas uzticiet "Sony" izplatitājiem vai licencetiem darbu uznešemjiem un uzstādīsanas laika pieversiet uzmanibu drošibai. Sony neuznemsies atbildibu par materialiemi zaudejumiem vai traumām, kas radusās nepareizas rikošanās vai nepareizas uzstādīsanas del.

Lai uzstadisana butu drosa un pareiza, izpildiet pie sienas stiprinama kronsteina daribas noradijumus, ka ari televizora uzsaksanas celvedi un šaja rokasgramata sniegtos noradijumus.

Drošība

Pateicamies, ka iegadajaties so izstradajumu.

Informacija klieniem

Lai uzstaditu so izstradajumu, vajadzigas abtilistigas prasmes. Uzticiet uzstadisaniu "Sony" Izplatitajiem vai licencetiem figumstradniekiem un raugieties, lai uzstadisanas laika tiku tverotra drosiba. "Sony" neuznemas abbildibu par bojajumiem vai traumam, kas rodas, ja izstradajums netiek izmantots vai uzstadits pareizi vai ja tiek uzstadits neapstripinats izstradajums. Jusu likumigas tiesibas (ja tadas attiecinamas) paliek speka.

Informacija "Sony" izplatitajiem

Lai uzstaditu so iztradajumu, vajadigas atbilstigas prasmes. Lai varetu drosi uzstadit iztradajumu, noteikti izlasiet so rokasgramatu. "Sony"neuznemas atbildibu par bojajumiem vai traumam, kas rodas, ja iztradajums netiek izmantots vai uzstadits pareizi. Pec iztradajuma uzstadisanas nododiet so rokasgramatu kientam.

Sajra krosagramata paskaidrots, ka pareizi apieties ar izstradajumu un kas jinem vera, laizvairitos no negadijumiem. Rupigi izlasiet so rokasagramatu imzamontojie izstradajumu parezi. Saglabaijet so rokasagramatu, lai vajadzibas gadijuma varetu to parskatit.

Visi "Sony" izstradajumi ir raditi, domajot par drosibu. Taçu, ja izstradajums tiek izmantots nepareizl, jus varat guti nopietnas traumas, kuras rada uguns, stravas trieciens un ierieces apgasanas vai nokrisana. Noteikti ieverojiet drosihas norades, lai izvairitos no sadiem negadjumiem.

UZMANIBU!

Specializeti izstradajumi

Sis sienas kronsteins paredzets lietoisanai ar noteiktiem televizorium. Lai noskaidrotu par iespeju izmamot kronsteinu montazai pie sienas, skatiet sa televizora atsaues rokasgramatu.

Informacija clientiem

BRIDINAJUMS!

Neieverojot talakas norades, var gut smagas vai navejojas traumas aizdegsanas, stravas triecena vai ierices nikrianas rezultata.

Uzticiet uzstadisani licencetiem ligumstradniekiem un raugieties, lai uzstadisanas laikatauvuma neatrastos mazi berni.

Ja kronsteins stiprināsanai pie sienas vaitelevizars nay uzstadīts pareizi, rodas tālaknoradīto negadijumu risks. Uzstadīsancunoteiki uztičić licencétiemligumstradniekiem.

• Televizors var nikrist ur radit jums nopietnas traumas, piemeram, nobrazumus vai luzumus.
  Ja siena, pie kuras piestiprinats kronsteins, ir nestabila, nelifidenza vai ta nav perpendiculara attiecib pret gridu, ierie var nocrist un radit jums traumas vai materialus zaudejumus. Sienai jaspj noturet svars, kas ir vismaz cetas reizes lielaks par televizora svaru. (Sava televizora svaru skatiet televizora atsaues rokasgramata.)
  Ja kronsteins pie sienas nav pienacigi piestiprats, konstrukcija var nokrist un radit jums traumas vai materialus zaudejumus.

Televizora parvietosanu vai nonemsanu no kronsteina noteikti uzticiet licencetiem ligumstradniekiem.

Ja televizoru parvieto vai nonem nelicencetas personas, tas var nokrist un radit traumas vai materialus zaudejumus. Nodrosiniet, lai televizoru nestu vai nonemtu vismaz davas personas (vismaz tris personas, ja televizora ekrans ir 75 collas vai lielaks).

Kad televizors ir piestiprinats pie kronsteina, neizskruvejiet skruves u. c.

Pretëja gadijuma televizors var nokrist un radit traumas vai materialus zaudjumus.

Neparveidojiet sienas kronsteina detalias.

Pretëja gadijumā sienas kronsteins var nokrist un radit traumas vai materiaius zaudejumus.

Pie kronsteina piestipriniet tikai tam paredzetas ierices.

Sis sienas kronsteins ir paredzets lietoisanai ar noteiktam icerem. Uzstadot neapstiprinatas ices, t as var nokrist vai saluzt un radit jums traumas vai materialus zaudejumus.

Uz kronsteina atlauts balstit tikai televizoru. Nekratiettelevizoru pa kreisi/labi,uzaugsu/leju.

Pretëjā gadijuma televizors var nokrist un radit traumas vai materiulus zaudejumus.

Neatspiedieties pret televizoru vai nekarajieties pie ta.

Neatspiedieties pret televizoru vai nekarajieties pie ta, jo tas var uzkrit jums virsu un radit nopietnas traumas.

UZMANIBU!

Neieverojot talak noraditas instrukcijas, jums var rasties traumas vai materiali zaudejumi.

Tirov vai veicot apkopi, nepielietojiet parak daudz speka.

Darbojoties ar televizora augspusi, nepielietojiet parak daudz speka. Pretej gadijumā televizors var nokrist un radit traumas vai materialus zaudejumus.

Noderīga informācija

Ja televizors pie sienas kronsteina ir piestiprinats ilgu laiku, atkariba no sienas materia l siena aiz vai virs tevizora var iekrasoties cita krasa vai var atlimetes tapetes.
Kad sienas kronsteins tiek nonemts, siena paliek skruju caurumi.
Nelietojiet sienas kronsteinu vietas, kur uz to var iedarboties mehaniskas vibracijas.

Sienas kronsteina uzstadisana

Informácija "Sony" izplatitajiem

BRIDINAJUMS!

Talakas instrukcijas paredzetas tikai "Sony" izplatitajem. Noteiki izlasiet ieprieks noradito droibas informaciju un ieverojiet drobui, kad uzstadat, apkopjat vai pbaraudat so izstradajumu.

Neuzstadiet sienas kronsteinu vietas, kur televizora sturi vai sani pec tam atradisies nost no uzstadiisanas virmas.

Neuzstadiet sienas kronsteinu vietas, kur televizora sturi vai sani pec tam atradises.
nost no uzstadisanas virmas, piemeram, pie kolonnas.Ja cilveks vai prieksmets
uzgrudisies televizora saniem vai sturim, kas atrodas nost no virmas, var rasties traumas vai materiali zaudejumi.

Neuzstadiet televizoru virs vai zem gaisa kondcionētāja.

Jauztelevizora nonak udens vai uz to ilgstosi tek pusta gaisa plusma no kondiconetaja, var rasties uguns vai strvas trieciena risks vai televizors var sakt darboties nepareizi.

Noteikti uzstadiet sienas kronsteinu pareizi un ieverojiet norades šajā rokasgrāmata.

Ja kada no skruvēm ir valīga vai izkritusi, sienas kronsteins var nokrist un radit traumas vai materiālus zaudejumus. Noteikti izmantojet sienas materiālam atbilstigas skruves un parezi uzstadiet izstradjumu, izmantojot Četras vai vairak 8 mm diametra skruves (vai lidzverfīgas).

Piegadatas skruves un
stiprinajuma detalas
izmantojiet pareizi, ka
noradits saja lietošanas
rokasgramata.
Izmantojot CITAS
detalas, televizors var
nokrist un tikt bojats
vai radit traumas.

Kronsteinu samontejiet, ieverojot lietosanas rokasgramata noradito procesu.

Ja kada no skruvem ir valiga vai izkritusi, televizors var nokrist un tik bojats vai ari radit traumas.

Kartigi pievelciet skruves paredzetajas vietas.

Pretja gadijuma televizors var nokrist un tikt bojats vai ari radit traumas citiem.

Skrüves kronsteina piestiprināsanai piesienas nav ieklautaskomplektā.

Piestiprinot sienas kronsteinu, izmantojiet skruves, kas piemerotas sienas materiālam un uzbūvei.

Satura rādītājs

Sagatavosanasuzstadiisanai 5

Detalu pbarde 5

Uzstadisanas vietas izvele 6

Pamatnes piestiprināsana pie sienas. 8

Sagatavošanās televizora uzstādīsanai 9
KD-85/75XG85□□, KD-75XG87□□ 9
KD-65/55XG87□□, KD-65/55XG85□□ 11

Televizora piestiprinăsana pie sienas. 13
KD-85/75XG85□□, KD-75XG87□□ 13
KD-65/55XG87□□, KD-65/55XG85□□ 15

Pärliecinieties, vai uzstādīsana veiksmīgi
pabeigta 18
Cita informacija 18

Specifikacijas. 18

Televizora piestiprinašana piesienas

Sagatavošanās uzstādīsanai

• Pirms uzstadisanas sagatavojiet televizora atsaues rokasgramatu un uzsaksanas celvedi.
• Vel pirms detalu montesanas parliecinieties, vai jums ir krustveida skruvgriezis, kas der attiecgajam skruvem.
• Pärbaudiet televizora uzstadišanas poziciju.
• Sagatavojiet Četras vai vairak 8 mm diametra skruves un vienu 5 mm diametra skruvi vai lidzvertgas (nav ieklautas komplekta). Izvelieties skruves, kas piemerotas sienas materialam.

Detalu pärbaude

Komplektā ar SU-WL450

• Pärbaudiet, vai ieklautas visas detalias.

A Pamatne (20) (1) B Trisis (2)

◎ PSW 6x20 (4)◎ PS W 4x20 ar buksi (2)

◎ Starplika (20) (2)◎ Saite (1)

◎ Bukse (20) (M4) (2)◎ H PSW 4x20 (2)

◎ Pamatnes adapteris (2)◎ J PSW 4x10 (8)

◎ Starplika (60) (2)◎ PSW 6x50 (2)

◎ Bukse (M4) (2)◎ W 4x50 (2)

Uzstadīsanas vietas izvēle

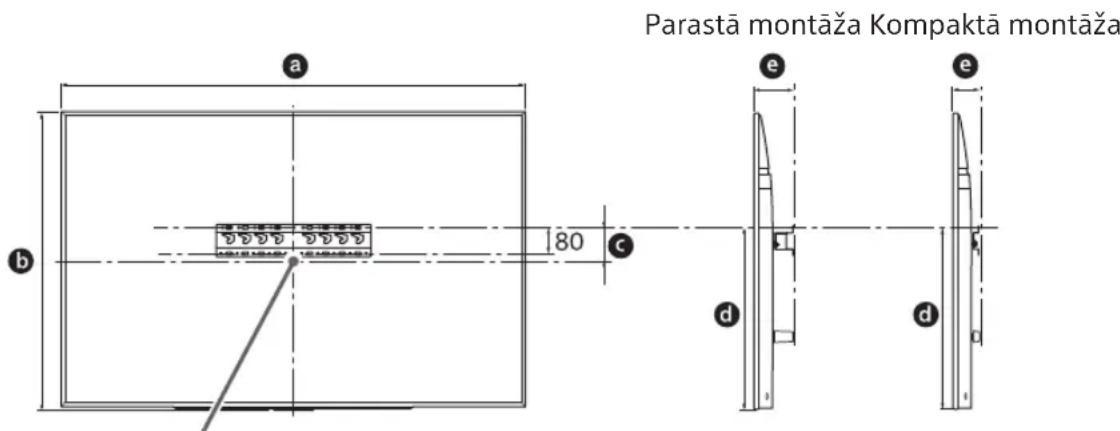

1 Izvlieties uzstadisanas vietu.

Pärbaudiet, vai siena ir pietiekami liela un spej noturet svaru, kas vienads ar Četrkārsu televizora svara.

Skatiet turpmak noradito tabulu televizora uzstadiisanai pie sienas. Televizora svaru skatiet televizora atsaues rokasgramata.

Ekrāna centrālais punkts

Mervieniba: mm

Modela nosaukums	Displeja izmēri		Ekrāna centra izmērs		Stiprinājuma garums
	a	b	c	d	e
					Parastā montāža	Kompaktā montāža
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1673	963		107	595	116
KD-65XG87□□ KD-65XG85□□	1450	836	99	523	115	73
KD-55XG87□□ KD-55XG85□□	1231	713	106		468	115

Piezime

• Izméri tabulā var nedaudz mainities atkarībā no uzstādīsanas.
• Pec televizora uzstadijanas pie sienas ta augsejada na nedaudz sasveras uz prieksu.

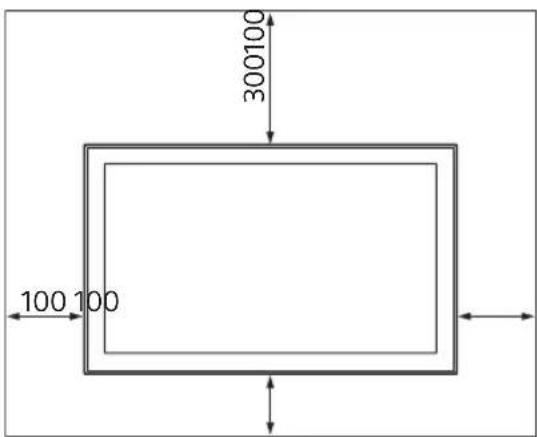

Starp televizoru un gristiem vai sienas izvirzijumiem janodrosina pietiekam daudz brivas telpas, ka paradits talak.

Mervieniba: mm

Lai nodrosinatu atbilsto Su ventilaciju un noverstu netirumu vai puteku uzkrasanos, rikojieties sadi:

• Nenovietojiet televizoru plakaniski, neuzstadiet to otradi, atmuguriski vai saniski.
• Nenovietojiet televizoru uz skapja, paklaja, gultas vai skapi.
  Neparklajet televizoru ar audumu, piemeram, aizkariem, vaitadiem prieksmietiem, ka, piemeram, avizes.

Neuzstadiet televizoru atbilsto ziemak redzamajam attelam.

2 Izveliieties, kā piestiprināt ieric pié sienas. Attalumu no televizora aizmugures lidz sienai izveliieties atbilstigi talakajiem noradijumiem.

2-a Parastā montaža
2-b Kompaktā montaža

Sagatavošanās televizora uzstādīsanai

Informaciju par stativa uzstadiisanu skatiet uzsaksanas celvedi.

KD-85/75XG85□□，KD-75XG87□□

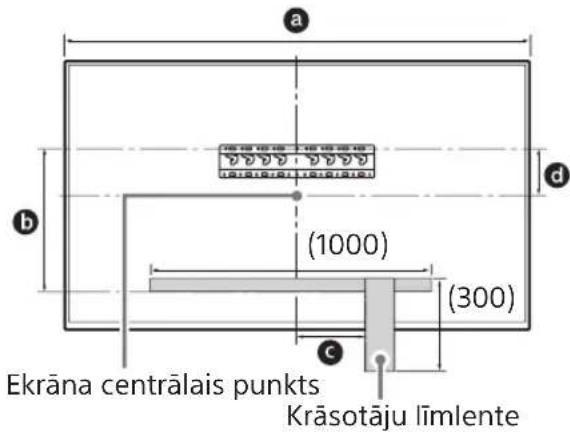

1 Atzimejiet uzstadisanas vietu uz sienas.

• Izmantojiet krasotaju limlenti vai citu materialu (nav ieklauts komplektacija), lai atzimetu televizora atrasanas vietupie pamatnes vai pamatnes adaptera. Skatiet talak esoso tabulu.

Mervieniba: mm

Modela nosaukums	Atzimits garums			Ekrāna centra izmërs
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

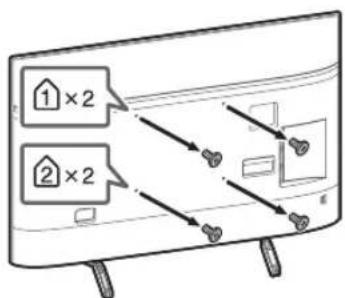

2 Izskruvejiet televizora aizmugure esosas skruves.

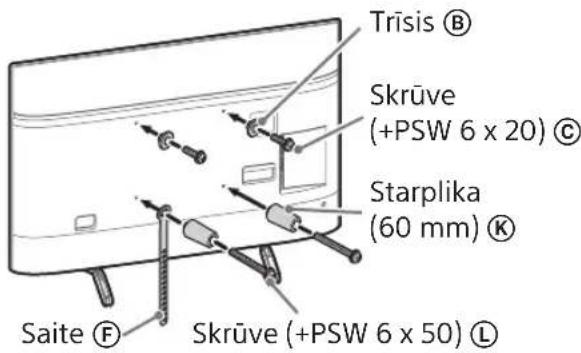

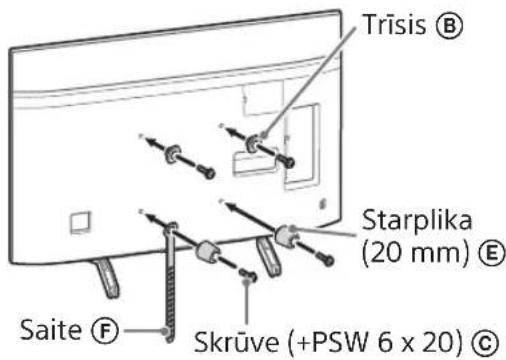

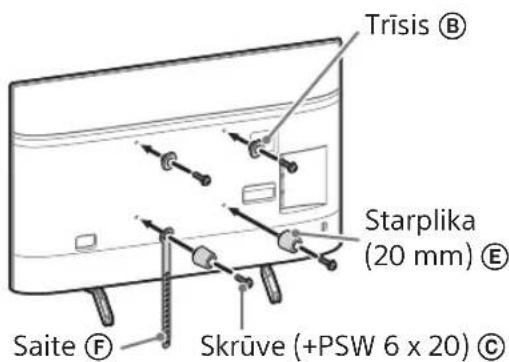

3 Piestipriniet sienes montažas kronsteina stiprinajuma elementus. Parbaudiet stiprinajuma elementus, skatot 5. Iappuse sadalias "Detaju parbaude" nodalu "Komplektar SU-WL450".

Piezime

Ciesi pieskruejiet stiprinajuma elementus.
Ja tiek izmantots elektriskais skruvgriezis, iestatiet griezes momentu uz apm. 1,5 N·m {15 kgf·cm}.
- Izmantotās un neizmantotāsDSLas noteikti noglabajiet drosa vieta turpmakajam vajadzibam. Saglabajiet so rokasgramatu turpmakam uzzinam.

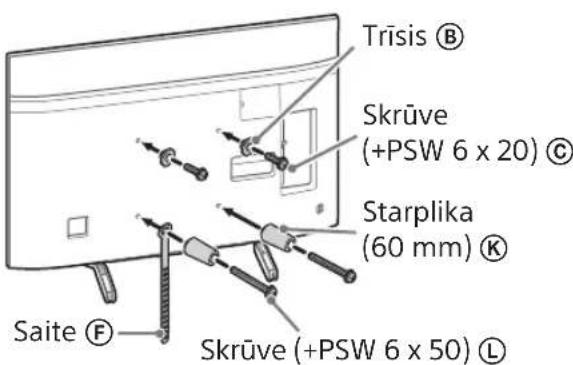

Parastamontaza (2-a)

Kompaktamontaza (2-b)

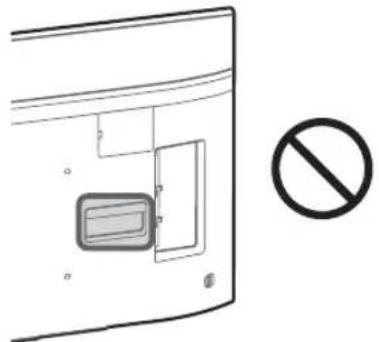

Piezime

• Izveloties so stiprinajuma veidu, dazas pieslegumvietas televizora aizmugure nebus lietojamas.

4 lespraudiet televizora vajadzigo(-os) kabeli(-us).

Pirms piestiprinat televizoru pie sienas, noteikti savienojiet kabelus. Kad televizors jau bus uzstadits, kabelus nebus iespejams savienot.

Cieši pieskruvejiet stiprinajuma elementus.
Ja tiek izmantots elektriskais skruvwgriezis, iestatiet griezes momentu uz apm. 1,5 N·m {15 kgf·cm}.
- Izmantotās un neizmantotās dalias noteikti noglabajiet drośa viṭa turpmakajam vajadzibam. Saglabajiet so rokasgrāmatu turpmakam uzzinam.

Parastamontaza (2-a)

Kompaktamontaza (2-b)

Piezime

• Izveloties šo stiprinajuma veidu, dažas pieslēgumvietas televizora aizmugure nebús lietojamas.

3 lespraudiet televizora vajadzigo(-os) kabeli(-us).

Pirms piestiprinat televizoru pie sienas, noteikti savienojiet kabelus. Kad televizors jau bus uzstadits, kabelus nebus iespejams savienot.

• Nedaudz pavelciet televizora apaksdalu savā virzienā, lai parrliecinātos, ka tā nekustas. Ja jutama kustiba, televizors nav pareizi piestiprinats, un saite (F) vēlreiz ir ciesjapiestiprina pie sienas.

KD-65/55XG87□□

KD-65/55XG85□

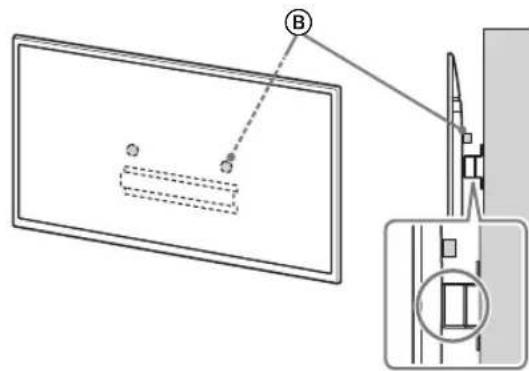

1 Paceliet televizoru.

Lai izvietotupiekarsanai uz pamatnes vail pamatnes adaptera paredzetos trisus B, skatiet sadalias "Uzstadisanas vietas izvele"3.darbiba mineto tabulu 7. lpp.
- Kad turat televizoru, parliecinieties, vai ta aizmugure pieskaras pamatnei vai pamatnes adapterim.

Piezime

Turiet televizoru stingri ar abam rokam.

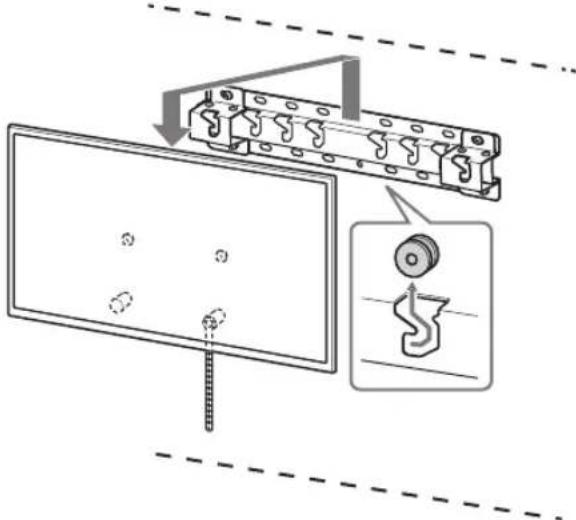

2 Uzstadiet televizoru uz pamatnes vai pamatnes adaptera.

Uzmanigi slidiniet televizoru uz leju un ievietojiet televizora aizmugure piestiprinatos trisus ⑧ pamatne vai pamatnes adapteri, lai tie atbilstu atveru formali.
- Pec televizora uzstadisanas pie sienes parbaudiet, vai trisi ⑧ ir ciesi piestiprinati pamatnei vai pamatnes adapterim.
- Lenam atlaidiet rokas, lai parliecinatos, vai televizors nekrit.

2-a

2-b

↓

↓

BRIDINAJUMS!

• Nodrosiniet, lai televizoru neşanas laikā turetu vismaz divas personas (vismaz tris personas, ja televizora ekrans ir 75 collas vai lielaks).

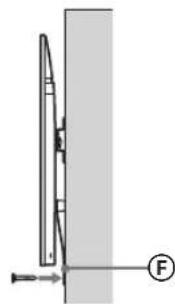

3 Nesasveriet televizora apakspusi.

• Satveriet saites (f) galu un ciesi piestipriniet to pie sienas.

• Nedaudz pavelciet tevizora apaksdju savā virziena, lai parliecinatos, ka tā nekustas. Ja jutama kustiba, tevizors nav pareizi piestiprinats, un saite (F) vělreiz ir cieši jiapiestiprina pie sienas.

Pärliecinieties, vai uzstadisana veiksmigi pabeigta

Parrliecinieties par talako.

• Triši (B) ir cieši uzkarināti uz pamatnes vai pamatnes adaptera.
  Vads un kabelis nav saverpts vai sapiests.
• Saite (F) ir stingri nostiepta.

BRIDINAJUMS!

Ja mainstrāvas vads tiek novietots nepareizi, var rasties issavienojums, kas var izraisit aizdegsanos vai strāvas triecenu. Drośbas labad noteikti parliecinieties, vai uzstādīsana paveiktā pareizi.

Cita informáciaj

Nonemot televizoru, veiciet uzstadiisanas daribbas preteja seciba.

BRIDINAJUMS!

• Nodrosiniet, lai televizoru nonemsanas laikā turetu vismaz divas personas (vismaz tris personas, ja televizora ekrans ir 75 collas vai lielaks).

Specifikácijas

Izméri: (Apm.) [mm]

a:400

b : 300

c:200

d:100

e:80

f:480

g : 100
