Kaip sumontuoti Sony Bravia KD55XG8796 televizorių ant sienos?

Sieniniam montavimui reikalingas sieninis tvirtinimo laikiklis Sony SU-WL450. Vadovaukitės pateikta instrukcija: pažymėkite gręžimo vietas, pritvirtinkite pagrindą prie sienos bent keturiais 8 mm skersmens varžtais, sumontuokite tvirtinimo dalis televizoriaus gale, prieš montuodami prijunkite kabelius, tada pakabinkite televizorių ant pagrindo. Naudokite saugos diržą, kad pritvirtintumėte televizoriaus apačią. Primygtinai rekomenduojama šį montavimą patikėti Sony įgaliotam montuotojui.

Kokių saugumo priemonių reikia imtis montuojant?

ĮSPĖJIMAS: Nesilaikant nurodymų galima sunkiai susižaloti. Patikėkite montavimą įgaliotam personalui. Laikykite vaikus atokiau. Siena turi išlaikyti bent keturis kartus didesnį nei televizoriaus svorį. Nekeiskite laikiklio dalių. Montuokite tik nurodytą televizorių. Nesiremkite į televizorių. Ypatingą dėmesį skirkite tvirtinimo varžtams ir priveržimui.

Ar galiu naudoti universalų sieninį laikiklį vietoj SU-WL450?

Sony rekomenduoja naudoti tik šiam modeliui skirtą sieninį tvirtinimo laikiklį SU-WL450. Naudojant trečiosios šalies laikiklį gali būti pažeistas saugumas ir televizorius nukristi. Sony neprisiima jokios atsakomybės už žalą ar sužalojimus, atsiradusius dėl nepatvirtinto laikiklio naudojimo.

Kaip nuimti televizoriaus stovą?

Norėdami nuimti stovą, padėkite televizorių ant lygaus ir stabilaus paviršiaus. Nuimkite po vieną šoną: viena ranka tvirtai laikykite stalo atramą, o kitas asmuo pakelia televizorių. Pakartokite antrajai pusei. 75 colių ar didesniems televizoriams reikia trijų asmenų. Būkite atsargūs, kad nepažeistumėte televizoriaus ar nesusižeistumėte.

Kiek žmonių reikia televizoriui montuoti ant sienos?

Mažiausiai du asmenys (trys 75 colių ar didesniems modeliams) turi palaikyti televizorių perkėlimo ir montavimo metu. Vienas asmuo vadovauja kabinimui ant pagrindo. Niekada nemėginkite montuoti vieni dėl svorio ir kritimo pavojaus.

Ką daryti, jei po montavimo saugos diržas nėra pakankamai įtemptas?

Sumontavę televizorių, pašalinkite diržo (dalis F) laisvumą ir tvirtai pritvirtinkite jį prie sienos 5 mm skersmens varžtu (nepridedama). Lengvai patraukite televizoriaus apačią link savęs, kad patikrintumėte, ar jis nejuda. Jei juda, priveržkite diržą, kol jis bus gerai įtemptas.

Kokius kabelius turiu prijungti prieš montuodamas ant sienos?

Prijunkite visus reikalingus kabelius (HDMI, anteną, maitinimą ir kt.) prieš montuodami televizorių ant sienos, nes po montavimo prieiga prie prievadų bus ribota. Kabelių vedimą sienoje patikėkite įgaliotam montuotojui. Sujunkite kabelius, kad jie netrukdytų.

Ar televizorius suderinamas su sieniniu laikikliu SU-WL450?

Taip, Sony Bravia KD55XG8796 yra suderinamas su sieniniu tvirtinimo laikikliu Sony SU-WL450. Norėdami patikrinti suderinamumą, žr. televizoriaus informacinį vadovą. Laikiklis skirtas modeliams KD-55XG87□□ ir KD-55XG85□□.

Kaip patikrinti, ar montavimas ant sienos atliktas teisingai?

Sumontavę patikrinkite šiuos dalykus: skriemuliai (B) yra tvirtai pritvirtinti prie pagrindo arba pagrindo adapterio, maitinimo laidas ir kabeliai nėra susisukę ar užspausti, diržas (F) yra gerai įtemptas. Švelniai patraukite televizorių, kad įsitikintumėte, jog jis stabilus. Kilus abejonių, kreipkitės į įgaliotą montuotoją.

Kur rasti tikslius gręžimo ant sienos matmenis?

Montavimo matmenys nurodyti naudojimo instrukcijos lentelėje (7 puslapis). KD55XG8796 montavimo plotis yra 1231 mm, ekrano centro aukštis – 713 mm, o atstumai a, b, c, d, e yra atitinkamai 106 mm, 468 mm, 115 mm, 73 mm (standartinio montavimo reikšmės). Naudokite šiuos nuorodas žymėdami gręžimo pozicijas ant sienos.

NAUDOJIMO INSTRUKCIJA Bravia KD55XG8796 SONY

Užstatymo procesas kiekvienam televizoriui yra skirtingas. Montuodami televizorių prie sienos, naudokite sieninį laikiklį SU-WL450.

Pastaba

Būtinai padėkite atsuktus varžtus saugioje, vaikams nepasiekiamoje vietoje.

Oro cirkuliacija yra blokuojama.

Pastaba

Jei norite laidus vesti per sieną, padarykite sienoje angą ir įdėkite laidus prieš montavimą. Kad nesuspaustumėte laidų, padarykite sienoje angą šiek tiek į šoną nuo pagrindo (20) A, pagrindo adapterio 1 ir tarpiklių (20) E, tarpiklių (60) K perimetro.

Žr. televizoriaus komplektacijoje esančią atsauės rokasgramatą.

Pastaba

Kabelių vedimą per sieną patikėkite licencijuotam specialistui. Sujunkite jungiamuosius kabelius, kad nebūtų galimybės ant jų užlipti prieš montuojant prie sienos.

5 Atjunkite nuo televizoriaus stalo stovą.

• Nuimkite stalo stovo puses po vieną. Tvirtai laikykite stalo stovą abiem rankomis, kol padėjėjai pakels televizorių.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Pakartokite ankstesnį veiksmą ir nuimkite kitą stalo stovo pusę.

Pastaba

Lai atvienotu galda statīvu, nepieciešama vismaz trīs cilvēku palīdzība. - Galda statīvu nedrīkst atvienot no televizora ar pārmērīgu spēku, jo tādējādi televizors var nokrist un radīt traumas vai televizora bojājumus. - Veicot darbības ar galda statīvu, ievērojiet piesardzību, lai novērstu televizora bojājumus. Ja galda statīvs nav nostiprināts, uzmanieties, ceļot televizoru, jo statīvs var gāzties un radīt traumas. - Uzmanieties, noņemot televizoram galda statīvu, lai nepieļautu televizora apgāšanos un virsmas, uz kuras balstās televizors, sabojāšanu.

KD-65/55XG87□□,

KD-65/55XG85□

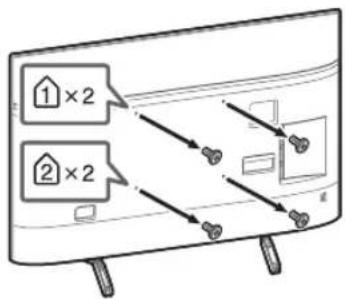

1 Izskrūvējiet televizora aizmugurē esošās skrūves.

2 Piestipriniet sienas montāžas kronšteina stiprinājuma elementus. Pārbaudiet stiprinājuma elementus, skatot 5. lappuses sadaļas "Detāļu pārbaude" nodaļu "Komplektā SU-WL450".

Piezīme

Skatiet televizora komplektācijā iekļauto atsauces rokasgrāmatu.

Piezīme

Kabeļa vilkšanu cauri sienai uzticiet licencētam speciālistam. Sasaistiet savienojošos kabeļus, lai nepieļautu iespēju uz tiem uzkāpt pirms montāžas pie sienas.

4 Atvienojiet no televizora galda statīvu.

Noņemiet galda statīva puses pa vienai. Stingri turiet galda statīvu ar abām rokām, kamēr palīgi paceļ televizoru.

• Atkārtojiet iepriekšējo darbību un noņemiet galda statīva otru pusi.

Piezīme

Lai atvienotu galda statīvu, nepieciešama vismaz trīs cilvēku palīdzība. Galda statīvu nedrīkst atvienot no televizora ar pārmērīgu spēku, jo tādējādi televizors var nokrist un radīt traumas vai televizora bojājumus. Veicot darbības ar galda statīvu, ievērojiet piesardzību, lai novērstu televizora bojājumus. Ja galda statīvs nav nostiprināts, uzmanieties, ceļot televizoru, jo statīvs var gāzties un radīt traumas. Uzmanieties, noņemot televizoram galda statīvu, lai nepieļautu televizora apgāšanos un virsmas, uz kuras balstās televizors, sabojāšanu.

Televizora piestiprināšana pie sienas

KD-85/75XG85□□，KD-75XG87□□

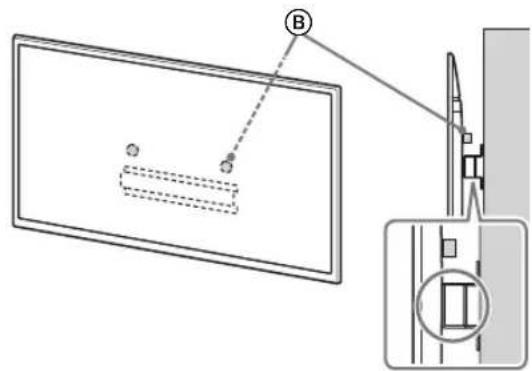

1 Pakelkite televizorių.

Norėdami įstatyti kabinimui skirtus varžtus B į pagrindą arba pagrindo adapterį, žr. skyriaus „Vietos parinkimas“ 3 veiksme nurodytą lentelę 7 psl. – Laikydami televizorių įsitikinkite, kad jo galinė dalis liečia pagrindą arba pagrindo adapterį.

Pastaba

Tvirtai laikykite televizorių abiem rankomis ir įsitikinkite, kad ženklas ir televizoriaus apačia sutampa su dažytojo juosta. – Neškite televizorių atsargiai ir leiskite vienam asmeniui, kuris yra priešais televizorių, vadovauti, kad sureguliuotų padėtį.

• Būkite atsargūs montuodami televizorių prie sienos, ypač tai taikoma asmeniui, kuris palaiko televizorių iš apačios – televizorius gali nukristi, sukeldamas sunkius sužalojimus ar net mirtį.

2 Uždėkite televizorių ant pagrindo arba pagrindo adapterio.

Atsargiai stumkite televizorių žemyn ir įstatykite prie televizoriaus galinės dalies pritvirtintus varžtus ⑧ į pagrindą arba pagrindo adapterį, kad jie atitiktų angų formą. – Sumontavę televizorių prie sienos, patikrinkite, ar varžtai ⑧ yra tvirtai pritvirtinti prie pagrindo arba pagrindo adapterio. – Lėtai atleiskite rankas, kad įsitikintumėte, jog televizorius nekrenta.

• Sumontavę televizorių prie sienos, nuimkite dažytojo juostą ar kitą naudotą medžiagą nuo sienos.

2-a

↓

↓

↓

2-b

↓

ĮSPĖJIMAS!

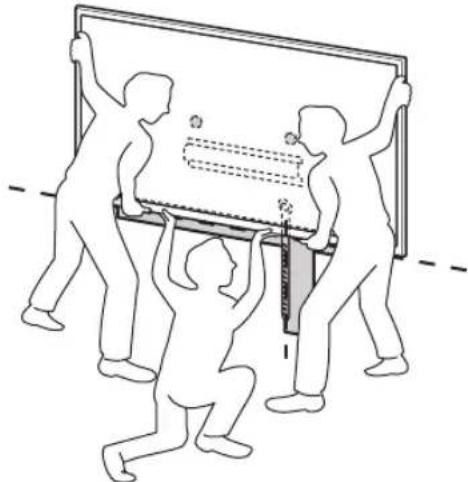

• Įsitikinkite, kad nešdami televizorių jį laiko bent du žmonės (bent trys žmonės, jei televizoriaus ekranas yra 75 colių ar didesnis).

3 Nelaikykite televizoriaus už apačios.

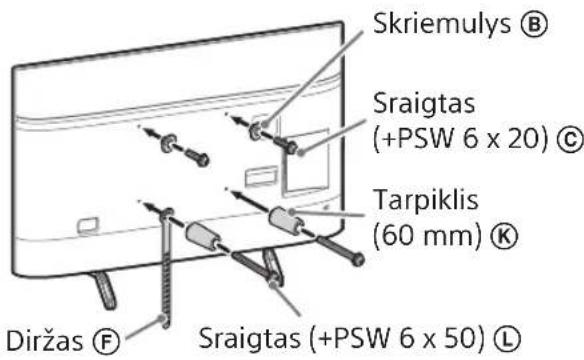

• Suimkite dirželio (f) galą ir tvirtai pritvirtinkite jį prie sienos.

• Naudokite 5 mm skersmens varžtą arba lygiavertį (nepridedamas prie komplekto).

Pastaba

• Naudokite 5 mm skersmens varžtą arba lygiavertį (nepridedamas prie komplekto).

Pastaba

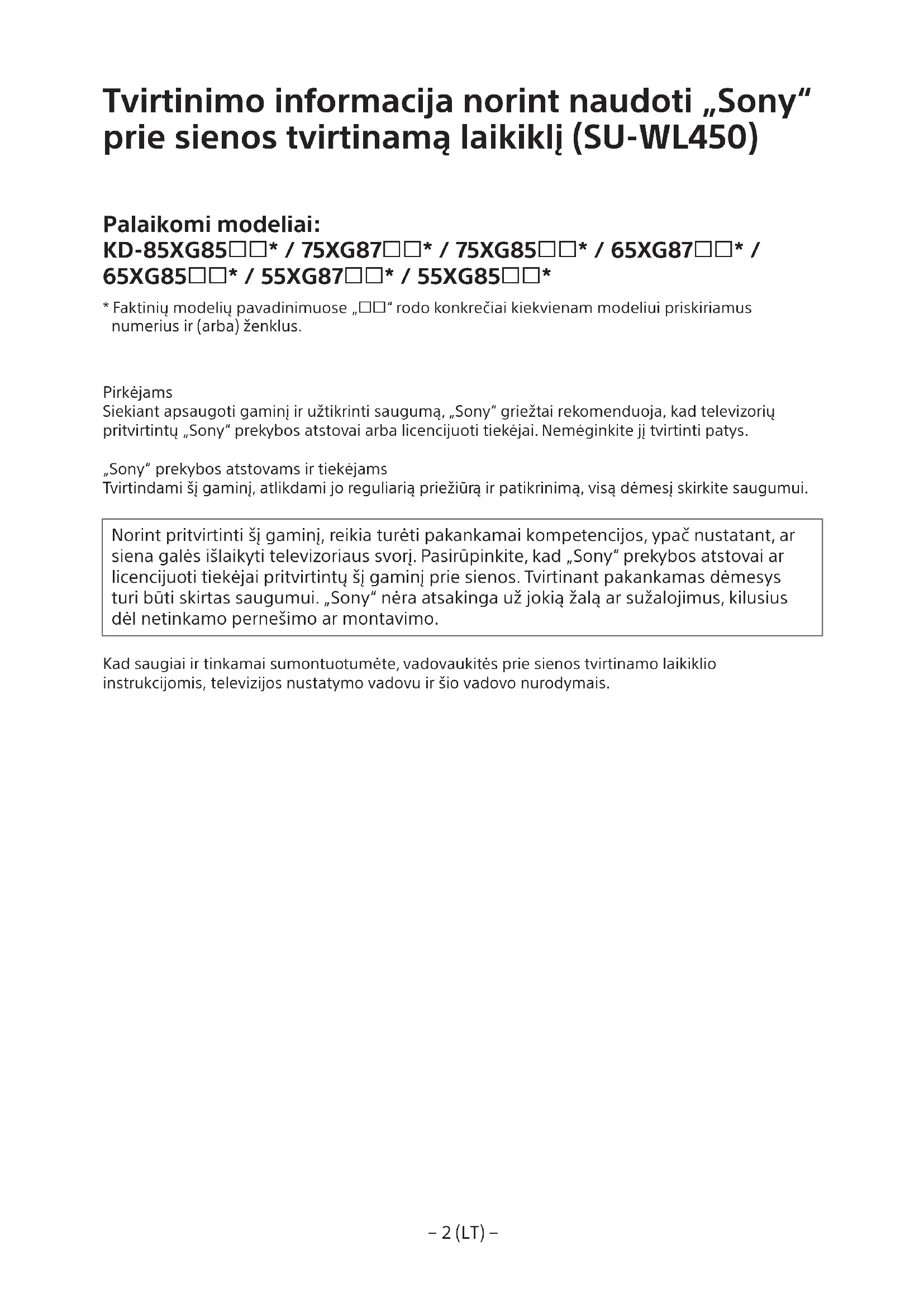

Tvirtinimo informacija, norint naudoti „Sony“ prie sienos tvirtinamą laikiklį (SU-WL450)

Palaikomi modeliai:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

• Faktinių modelių pavadinimuose „☐☐“ rodo konkrečiai kiekvienam modeliui priskiriamus numerius ir (arba) ženklus.

Pirkėjams

Siekiant apsaugoti gaminį ir užtikrinti saugumą, "Sony" griežtai rekomenduoja, kad televizorių pritvirtintų „Sony" prekybos atstovai arba licencijuoti tiekėjai. Nemėginkite jo tvirtinti patys.

"Sony" prekybos atstovams ir tiekėjams

Tvirtindami šį gaminį, atlikdami jo reguliarią priežiūrą ir patikrinimą, visą dėmesį skirkite saugumui.

Norint pritvirtinti šį gaminį, reikia turėti pakankamai kompetencijos, ypač nustatant, ar siena galės išlaikyti televizoriaus svorį. Pasirūpinkite, kad „Sony“ prekybos atstovai ar licencijuoti tiekėjai pritvirtintų šį gaminį prie sienos. Tvirtinant pakankamas dėmesys turi būti skirtas saugumui. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl netinkamo pernešimo ar montavimo.

Kad saugiai ir tinkamai sumontuotumėte, vadovaukitės prie sienos tvirtinamo laikiklio instrukcijomis, televizijos nustatymo vadovu ir šio vadovo nurodymais.

Sauga

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Dėl montavimo kreipkitės į "Sony" prekybos atstovus ar licencijuotus tiekėjus, o montavimo metu ypatingą dėmesį skirkite saugai. "Sony" nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo arba montuojant kitus, nei nurodyti, gaminius. Jūsų teisėms pagal įstatymą (jei tokių yra) tai įtakos neturi.

"Sony" prekybos atstovams

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Atidžiai perskaitykite šią naudojimo instrukciją, kad montavimo darbus atliktumėte saugiai. "Sony" nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo. Baigę montavimo darbus atiduokite šį vadovą pirkėjui.

Šioje naudojimo instrukcijoje rodoma, kaip teisingai elgtis su gaminiu ir pateikiamos svarbios atsargumo priemonės, kurių reikia laikytis, kad būtų išvengta nelaimingų atsitikimų. Atidžiai perskaitykite šį vadovą ir teisingai naudokite gaminį. Pasilikite šį vadovą, kad galėtumėte jį peržiūrėti ateityje.

"Sony" gaminiai sukurti galvojant apie saugą. Jei gaminiai naudojami neteisingai, gali kilti gaisras, galima patirti elektros smūgį. Gaminys gali nuvirsti ar užkristi ir taip rimtai sužaloti. Laikykitės atsargumo priemonių dėl saugos, kad išvengtumėte tokių nelaimingų atsitikimų.

Pagaminta Kinijoje

DĖMESIO

Tinkami gaminiai

Šis prie sienos tvirtinamas laikiklis skirtas tam tikriems TV. Norėdami patikrinti, su kuriais televizoriais galima naudoti prie sienos tvirtinamą laikiklį, žr. Nuorodinį vadovą.

Pirkėjams

ĮSPĖJIMAS

Nesilaikant toliau pateiktų atsargumo priemonių, gali kilti gaisras, galima patirti elektros smūgį arba gaminys gali nukristi – dėl to galima rimtai susižaloti ar net žūti.

Pasirūpinkite, kad montavimo darbus atliktų licencijuoti tiekėjai, o montavimo metu neleiskite arti būti mažiems vaikams.

Jei prie sienos tvirtinamas laikiklis arba TV sumontuoti netinkamai, gali įvykti toliau nurodyti nelaimingi atsitikimai. Įsitikinkite, kad montavimo darbus atlieka licencijuoti tiekėjai.

TV gali nukristi ir rimtai sužaloti, galite patirti sumušimų arba lūžių. – Jeigu siena, ant kurios montuojamas prie sienos tvirtinamas laikiklis, yra nestabili, nelygi ar nestatmena grindims, įrenginys gali nukristi ir sužaloti arba sugadinti turtą. Siena turėtų būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV. (Norėdami sužinoti televizoriaus svorį, žr. jo naudojimo vadovą.) – Jeigu prie sienos tvirtinamas laikiklis bus sumontuotas nepakankamai tvirtai, įrenginys gali nukristi ir sužaloti arba sugadinti turtą.

TV pernešimo ar išėmimo darbus patikėkite licencijuotiems tiekėjams.

Jei TV transportavimo ar išėmimo darbus atliktų ne licencijuoti tiekėjai, TV gali nukristi ir sužaloti arba sugadinti turtą. Užtikrinkite, kad televizorių neštų ar išmontuotų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

Sumontavę TV, neišsukite sraigtų ar kitų dalių.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nekeiskite prie sienos tvirtinamo laikiklio dalių.

Jei tai padarysite, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą.

Nemontuokite kitos įrangos, išskyrus nurodytą gaminį.

Šis prie sienos tvirtinamas laikiklis skirtas naudoti tik su nurodytu gaminiu. Jeigu montuosite kitą, nei nurodyta, įrangą, ji gali nukristi arba lūžti, todėl sužaloti arba sugadinti turtą.

Prie sienos tvirtinamo laikiklio neapkraukite didesne nei TV apkrova. Nekratykite TV į kairę / dešinę arba aukštyn / žemyn.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nesilenkite ir nesikabinkite ant TV.

Nesilenkite ir nesikabinkite ant TV, nes jis gali ant jūsų užkristi ir rimtai sužaloti.

DĖMESIO

Nesilaikant toliau nurodytų atsargumo priemonių, galima susižaloti arba sugadinti turtą.

Valydami gaminį ar atlikdami jo techninę priežiūrą, neveikite jo per didele jėga.

Nespauskite TV iš viršaus per stipriai. Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Atsargumo priemonės

• Jei TV, sumontuotą ant prie sienos tvirtinamo laikiklio, naudosite ilgą laiką, siena už TV ar virš jo gali nublukti arba tapetai gali atšokti, priklausomai nuo to, iš kokių medžiagų pastatyta siena.
• Nuėmus prisuktą prie sienos tvirtinamą laikiklį, sienoje liks sraigtų padarytos skylės.
• Nenaudokite prie sienos tvirtinamo laikiklio tokiose vietose, kur jį veiktų mechaninė vibracija.

Prie sienos tvirtinamo laikiklio montavimas

"Sony" prekybos atstovams

ĮSPĖJIMAS

Toliau nurodytos instrukcijos skirtos tik "Sony" tiekėjams. Perskaitykite pirmiau pateiktas atsargumo priemones ir montuodami, eksploatuodami bei tikrindami gaminį ypatingą dėmesį skirkite saugai.

Nemontuokite prie sienos tvirtinamo laikiklio ant sienos tokioje vietoje, kur TV kampai arba šonai išsikištų už sienos paviršiaus.

Nemontuokite prie sienos tvirtinamo laikiklio ant kolonų ar panašių paviršių, kur TV kampai arba šonai išsikištų už sienos paviršiaus. Jei asmuo ar objektas užkliudytų išsikišusį TV kampą ar šoną, šis gali sužaloti arba sugadinti turtą.

Nemontuokite TV virš oro kondicionieriaus arba po juo.

Jei ant TV laša vanduo arba jį ilgą laiką veikia oro srautas iš oro kondicionieriaus, gali kilti gaisras, galima patirti elektros smūgį arba TV gali sugesti.

Pasirūpinkite, kad prie sienos tvirtinamas laikiklis būtų patikimai pritvirtintas prie sienos, laikantis šiame vadove pateiktų instrukcijų.

Jei kuris nors sraigtas atsilaisvintų ar iškristų, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą. Įsitikinkite, kad naudojate sienos medžiagai tinkamus sraigtus ir patikimai pritvirtinkite įrangą keturiais ar daugiau 8 mm skersmens (arba atitinkamais) sraigtais.

Tiekiamus sraigtus ir priedų dalis naudokite tinkamai, laikydamiesi šiame vadove pateiktų instrukcijų. Jei naudojate pakaitalus, TV gali nukristi ir ką nors sužaloti arba sugesti.

Pasirūpinkite, kad laikiklis būtų surinktas tinkamai, vadovaujantis šiame vadove pateiktomis procedūromis.

Jei kuris nors sraigtas atsilaisvintų ar iškristų, TV gali nukristi ir sugesti arba ką nors sužaloti.

Pasirūpinkite, kad sraigtai būtų patikimai įsukti reikiamose vietose.

Jei to nepadarysite, TV gali nukristi ir sugesti arba ką nors sužaloti.

Būkite atsargūs, kad montavimo metu TV nebūtų sutrenktas.

Sutrenkus TV, jis gali nukristi arba perlužti. Taip galima susižaloti.

Įsitikinkite, kad TV montuosite ant statmenos ir plokščios sienos.

Jei to nepadarysite, TV gali nukristi ir sužaloti.

Teisingai sumontavę TV, tinkamai pritvirtinkite laidus.

Jei žmonės ar objektai įsipainios tarp kabelių, gali būti sužaloti žmonės arba sugadintas TV.

Saugokite, kad KS maitinimo laidas arba jungiamasis kabelis nebūtų suspausti.

Jei KS maitinimo laidas arba jungiamasis kabelis būtų prispaustas tarp įrenginio ir sienos arba per jėgą sulenktas ar suspaustas, gali išlįsti vidiniai laidininkai, todėl gali įvykti trumpasis jungimas arba nutrūkti elektros tiekimas. Dėl to gali kilti gaisras arba galima patirti elektros smūgį.

Sraigtai, kurių reikia prie sienos tvirtinamam laikikliui montuoti prie sienos, nepridėti.

Montuodami prie sienos tvirtinamą laikiklį, naudokite sienos medžiagai tinkančius sraigtus.

Turinys

Pasiruošimas montuoti. 5

Dalių patikrinimas. 5

Montavimo vietos pasirinkimas 6

Pagrindo montavimas prie sienos 8

Pasiruošimas tvirtinti TV. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

TV tvirtinimas prie sienos. 13

KD-85/75XG85□□, KD-75XG87□□ 13

KD-65/55XG87□□, KD-65/55XG85□□.15

Montavimo darbų užbaigimo

patvirtinimas 18

Kita informacija 18

Techniniai duomenys. 18

TV montavimas prie sienos

Montavimo procedūra skiriasi priklausomai nuo TV.

Norėdami pritvirtinti televizorių prie sienos, naudokite prie sienos tvirtinamą laikiklį SU-WL450.

Pastaba

• Išsuktus sraigtus būtinai laikykite saugioje, vaikams nepasiekiamoje vietoje.

Pasiruošimas montuoti

Prieš montuodami pasidėkite po ranka televizijos nuorodinį vadovą ir nustatymo vadovą. Prieš montuodami įsitikinkite, kad turite sraigtams tinkamą kryžminį atsuktuvą. - Patikrinkite TV montavimo vietą. - Pasiruoškite keturis ar daugiau 8 mm skersmens sraigtus ir vieną 5 mm skersmens arba atitinkamą grąžtą (nepridedami).

Pasirinkite sienos medžiagai tinkamus sraigtus.

Dalių patikrinimas

Tiekiama kartu su SU-WL450

• Įsitikinkite, kad yra visos dalys.

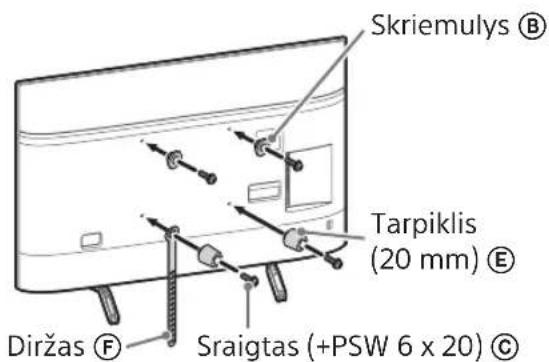

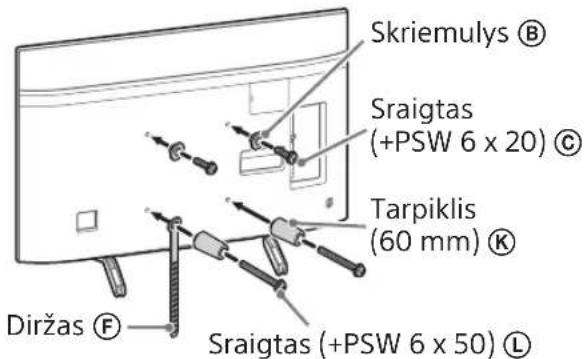

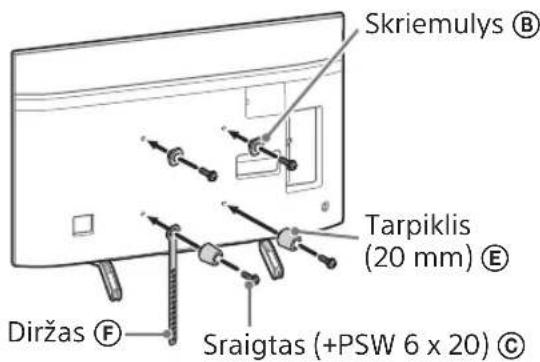

A Pagrindas (20) (1) B Skriemulys (2)
◎ Sraigtai PSW 6x20 (4)	◎ Sraigtas PSW 4x20 su ivore (2)
◎ Tarpiklis (20) (2) F	Diržas (1)
◎ Ivorè (20) (M4) (2)	◎ Sraigtai PSW 4x20 (2)
①Pagrindo adapteris (2)	◎ Sraigtai PSW 4x10 (8)
◎ Tarpiklis (60) (2) L	Sraigtai PSW 6x50 (2)
◎ Ivorè (M4) (2)	◎ Sraigtai PSW 4x50 (2)

Montavimo vietos pasirinkimas

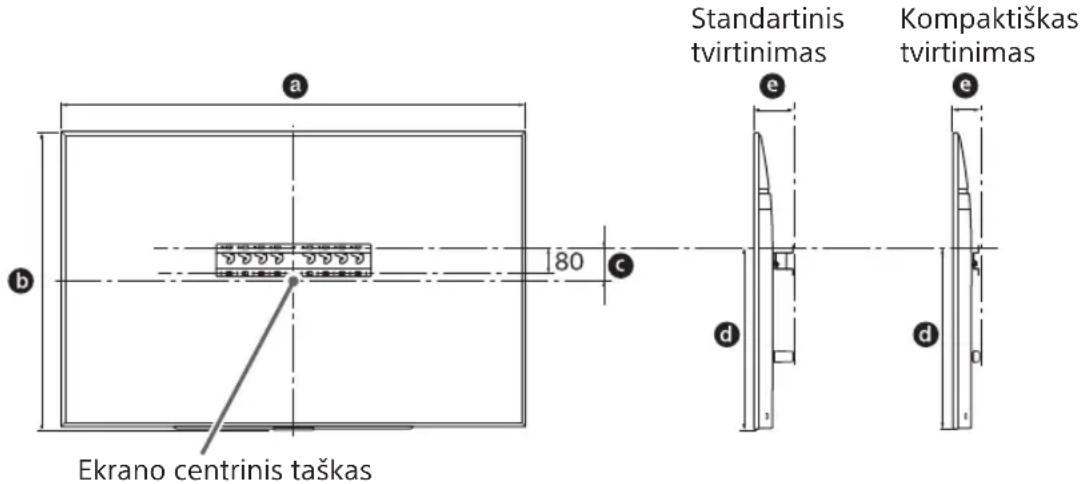

1. Nuspręskite, kurioje vietoje montuosite.

Įsitikinkite, ar ant sienos pakanka vietos televizoriui ir ar ji galės atlaikyti svorį, bent keturis kartus didesnį už televizoriaus.

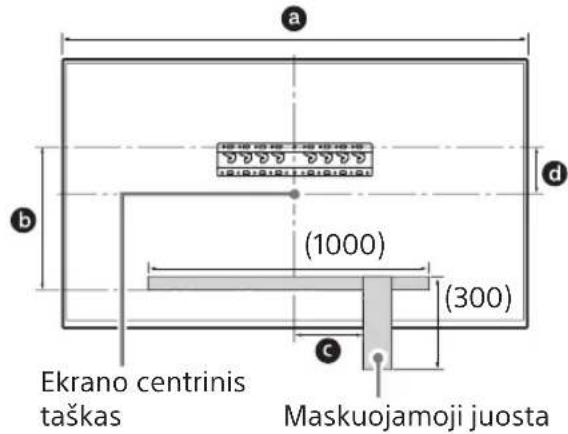

Žr. toliau pateiktą lentelę, kur rasite informacijos apie televizoriaus tvirtinimą prie sienos.

Norėdami sužinoti televizoriaus svorį, žr. jo naudojimo vadovą.

Vienetai: mm

Modelio pavadinimas	Rodyti matmenys		Ekrano išmatavimas iki centro		Tvirtinimo ilgis
	a	b	c	d	e
					Standartinis tvirtinimas	Kompaktiškas tvirtinimas
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1673	963		107	595	116
KD-65XG87□□ KD-65XG85□□	1450	836	99		523	115
KD-55XG87□□ KD-55XG85□□	1231	713	106		468	115

Pastaba

• Atsižvelgiant į montažą, lentelėje nurodyti skaičiai gali šiek tiek skirtis.
• Televizorių pritvirtinus prie sienos, viršutinė jo dalis šiek tiek pasvyra į priekį.

Palikite tinkamą tarpą tarp TV ir lubų bei išsikišusių sienos dalių, kaip parodyta apačioje.

Vienetai: mm

• Siekdami užtikrinti tinkamą ventiliaciją ir neleisti kauptis nešvarumams arba dulkėms:
• Nedėkite televizoriaus ant plokščios plokštumos, netvirtinkite apversto, atbulai ar įkypai;
• Nedėkite televizoriaus ant lentynos, kilimėlio, lovos ar į spintą;

Neuždenkite televizoriaus audiniu, pvz., užuolaidomis, arba tokiais daiktais kaip laikraščiai ir pan.; nemontuokite televizoriaus kaip parodyta apačioje.

Oro cirkuliacija užblokuota.

Pastaba

• Jei norite kabelius nutiesti sienoje, padarykite sienoje angą ir prieš montuodami kabelius įkiškite ją. Kad kabeliai nebūtų suspausti, angą padarykite už pagrindo (20) A, pagrindo adapterio ① ir tarpiklio (20) E, tarpiklio (60) K perimetro ribų.

2 Pasirinkite tvirtinimo prie sienos būdą. Atstumą tarp TV galinės pusės ir sienos reikia pasirinkti, kaip nurodyta toliau.

2-a Standartinis tvirtinimas 2-b Kompaktiškas tvirtinimas

Žr. į 1 veiksmo lentelę.

ĮSPĖJIMAS

Kai pasirenkamas 2-b variantas, prieiga prie gale esančių išvadų tampa ribota.

3 Norėdami sužinoti apie pagrindo adapterio tvirtinimo vietą, žr. lentelę toliau. Jeigu pasirinkote 2-b būdą, šį veiksmą praleiskite.

Modelio pavadinimas	Kabliuko vieta
KD-85XG85□□KD-75XG87□□KD-75XG85□□	a
KD-65XG87□□KD-65XG85□□KD-55XG87□□KD-55XG85□□	b

Pagrindo adapterį ①, naudodami sraigtą (PSW 4x10) ②, pritvirtinkite prie pagrindo (20) ④, jeigu pasirinkote 2-a montavimo būdą.

4 Nustatykite sraigtų vietas, kur montuosite pagrindą (20) A.

Žr. 18 psl. pateiktus techninius duomenis.

Jei pasirinkote 2-ą būdą, naudokitės skylėmis, esančiomis pagrindo adapteryje ① vietomis.

ĮSPĖJIMAS

Siena, ant kurios bus kabinamas TV, turėtų būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV (norėdami sužinoti televizoriaus svorį, žr. jo naudojimo vadovą).

Nustatykite sienos, ant kurios bus kabinamas TV, tvirtumą. Jei reikia, pakankamai sutvirtinkite sieną.

Pagrindo montavimas prieš sieną

• Naudokite keturis ar daugiau 8 mm skersmens arba atitinkamus sraigtus (nepridedami).
• Keturis sraigtus prakiškite per pagrindo adapteryje ① esančias angas ir sujunkite su pagrindu (20) A (tik 2-ą).
• Sumontuokite pagrindą (20) ④ horizontaliai ant sienos.

Pasiruošimas tvirtinti TV

Nustatymo vadove peržiūrėkite, kaip montuoti stovą.

KD-85/75XG85□□,

KD-75XG87□□

1 Pažymėkite montavimo vietą ant sienos.

• Naudokite, pvz., maskuojamąją juostą (nepateikiama), televizoriaus vietai pažymėti šalia pagrindo arba pagrindo adapterio. Žr. kitą lentelę.

Vienetai: mm

Modelio pavadinimas	Žyméjimo ilgis			Ekrano išmatavimas iki centro
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

2 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

3 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ - „Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

Sraigtais gerai pritvirtinkite papildomas dalis. Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}. - Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Kompaktiškas tvirtinimas (2-b)

Pastaba

• Jei naudosite šį tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus užpakalinėje dalyje esančių lizdų.

4 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą. Nuorodinį vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui. Prieš montuodami įrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

5 Atjunkite ant stalo pastatomą stovą

• Ant stalo pastatoma stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių.
• Nuimdami ant stalo pastatomą stovą nuo televizoriaus, nenaudokite per daug jėgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius.
• Su ant stalo pastatomu stovu elkitės atsargiai, kad nepažeistumėte televizoriaus. Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.
• Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

KD-65/55XG87□□,

KD-65/55XG85□

1 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

2 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ - „Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

Sraigtais gerai pritvirtinkite papildomas dalis. Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}. - Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Kompaktiškas tvirtinimas (2-b)

Pastaba

• Jei naudosite šį tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus gale esančių lizdų.

3 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą Nuorodinį vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui. Prieš montuodami įrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

4 Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

• Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

• Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių. Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jėgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius. Su ant stalo pastatomu stovu elkiteės atsargiai, kad nepažeistumėte televizoriaus. Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones. - Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

TV tvirtinimas prie sienos

KD-85/75XG85□□, KD-75XG87□□

1 Televizoriaus pakėlimas.

• Dėl skriemulių (B), ant kurių kabinamas pagrindas arba pagrindo adapteris, vietos žr. 3 etapo lentelę skyriuje "Montavimo vietos pasirinkimas" (7 psl.). Kai laikote televizorių, įsitikinkite, kad televizoriaus nugarėlė liečia pagrindą arba pagrindo adapterį.

Pastaba

• Saugiai laikykite televizorių abiem rankomis ir užtikrinkite, kad televizoriaus diržas F ir apatinė dalis suvyniota maskavimo juosta.
• Neškite televizorių trise, ir dar reikalingas prieš televizorių einantis žmogus, kuris vadovautų kitiems ir pakoreguotų padėtį.

Būkite labai atsargūs montuodami televizorių ant sienos, ypač turi saugotis žmogus, kuris palaiko televizorių iš apačios, nes televizoriaus komplektas gali nukristi ir smarkiai ar net mirtinai sužeisti.

2 Televizoriaus montavimas ant pagrindo ar pagrindo adapterio.

• Atsargiai leiskite televizorių ir prie televizoriaus nugarėlės pritvirtintus skriemulius ⑧ pakabinkite ant pagrindo arba pagrindo adapterio. Kabindami įsitikinkite, kad tinkama angų forma.
• Sumontavę TV ant sienos, įsitikinkite, kad skriemuliai (B) tvirtai užfiksuoti pagrinde arba ant pagrindo adapterio.
• Lėtai atleiskite abi rankas įsitikindami, kad televizorius nekrenta.

• Sumontavę televizorių ant sienos, nuplėškite maskavimo juostą, pvz., nuo sienos.

2-a

↓

↓

2-b

ĮSPĖJIMAS

Užtikrinkite, kad nešamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

3 TV apačios apsauga nuo pakrypimo.

• Paimkite diržą (F) ir tvirtai pritvirtinkite prie sienos.

• Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

Pabandykite nestipriai patraukti TV apačią tiesiai į save, kad įsitikintumėte, jog jis nejuda. Jei TV nors kiek juda, jis nėra teisingai pritvirtintas ir diržą F reikia gerai pritvirtinti iš naujo.

KD-65/55XG87□□

KD-65/55XG85□

1 Televizoriaus pakėlimas.

• Dėl skriemulių (B), ant kurių kabinamas pagrindas arba pagrindo adapteris, vietos žr. 3 etapo lentelę skyriuje "Montavimo vietos pasirinkimas" (7 psl.).
• Kai laikote televizorių, įsitikinkite, kad televizoriaus nugarėlė liečia pagrindą arba pagrindo adapterį.

Pastaba

Tvirtai laikykite televizorių dviem rankom.

2 Televizoriaus montavimas ant pagrindo arba pagrindo adapterio.

• Atsargiai leiskite televizorių ir prie televizoriaus nugarėlės pritvirtintus skriemulius ⑧ pakabinkite ant pagrindo arba pagrindo adapterio. Kabindami įsitikinkite, kad tinkama angų forma.
• Sumontavę TV ant sienos, įsitikinkite, kad skriemuliai (B) tvirtai užfiksuoti pagrinde arba ant pagrindo adapterio.
• Lėtai atleiskite abi rankas įsitikindami, kad televizorius nekrenta.

2-a

2-b

↓

↓

ĮSPĖJIMAS

Užtikrinkite, kad nešamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

3 TV apačios apsauga nuo pakrypimo.

• Paimkite diržą (F) ir tvirtai pritvirtinkite prie sienos.

• Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

Pabandykite nestipriai patraukti TV apačią tiesiai į save, kad įsitikintumėte, jog jis nejuda. Jei TV nors kiek juda, jis nėra teisingai pritvirtintas ir diržą F reikia gerai pritvirtinti iš naujo.

Montavimo darbų užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

• Skriemuliai (B) tvirtai kabo ant pagrindo arba pagrindo adapterio.
• Ar laidai ir kabeliai nėra susisukę ar suspausti.
• Ar diržas F yra sandarus, be plyšių.

ĮSPĖJIMAS

• Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgį, įvykus trumpajam jungimui. Dėl saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV, anksčiau aprašytą procedūrą atlikite atvirkščia tvarka.

ĮSPĖJIMAS

Užtikrinkite, kad nuimamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

Techniniai duomenys

Matmenys: (apytiksl.) [mm]

a: 400

b: 300

c: 200

d: 100

e: 80

f: 480

g: 100

h1: 20 (2-b atvejis)

h2: 60 (2-a atvejis)

Svoris (tik pagrindo): (apytiksl.) [kg]

0,8

Dizainas ir techniniai duomenys gali būti keičiami be įspėjimo.

Sieninio laikiklio Sony (SU-WL450) naudojimo instrukcija

Palaikomi modeliai:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*
