Produkttype	LED 4K TV
Mærke	Sony
Model	Bravia KD55XG8796
Skærmstørrelse	55 tommer (139 cm diagonal)
Opløsning	4K Ultra HD (3840 x 2160 pixels)
Mål (B x H x D, uden fod)	1231 x 713 x 70 mm
Vægt (uden fod)	Cirka 16,5 kg
Strømforsyning	220-240 V AC, 50/60 Hz
Strømforbrug	Cirka 150 W
Operativsystem	Android TV
Hovedfunktioner	Smart TV, HDR (High Dynamic Range), X1-processor
Kompatibel vægbeslag	Sony SU-WL450 (vægmonteringsbeslag)
Vægmontering	Kræver en autoriseret Sony-installatør af sikkerhedsmæssige årsager
Sikkerhed	Sikkerhedsrem inkluderet til at fastgøre bunden af TV'et til væggen
Vedligeholdelse og rengøring	Rengør med en blød, tør klud; brug ikke slibende produkter
Reservedele og reparationsmuligheder	Dele fås hos autoriserede forhandlere; reparation udføres af kvalificeret personale
Generelle oplysninger	Brugervejledning tilgængelig online i PDF-format

Ofte stillede spørgsmål - Bravia KD55XG8796 SONY

Hvordan installerer jeg Sony Bravia KD55XG8796 TV'et på væggen?

Vægmontering kræver Sony SU-WL450 vægmonteringsbeslag. Følg den medfølgende vejledning: marker borepositioner, fastgør basen til væggen med mindst fire skruer på 8 mm diameter, monter fastgørelsesdelene på bagsiden af TV'et, tilslut kablerne før installation, og hæng derefter TV'et på basen. Brug sikkerhedsremmen til at holde bunden af TV'et. Det anbefales kraftigt at overlade installationen til en autoriseret Sony-installatør.

Hvilke sikkerhedsforanstaltninger skal man tage under installationen?

ADVARSEL: Manglende overholdelse af instruktionerne kan føre til alvorlig personskade. Overlad installationen til autoriseret personale. Hold børn væk. Væggen skal kunne bære mindst fire gange TV'ets vægt. Undlad at ændre beslagets dele. Installer kun det specificerede TV. Læn dig ikke på TV'et. Vær særlig opmærksom på monteringsskruer og tilspænding.

Kan jeg bruge et universelt vægbeslag i stedet for SU-WL450?

Sony anbefaler udelukkende brug af SU-WL450 vægmonteringsbeslag, der er designet til denne model. Brug af tredjepartsbeslag kan kompromittere sikkerheden og medføre, at TV'et falder ned. Sony påtager sig intet ansvar for skader eller kvæstelser som følge af brug af et ikke-godkendt beslag.

Hvordan fjerner jeg foden fra TV'et?

For at fjerne foden skal du placere TV'et på en plan og stabil overflade. Fjern den ene side ad gangen: hold fast i bordstativet med begge hænder, mens en anden person løfter TV'et. Gentag for den anden side. For TV'er på 75 tommer eller derover kræves tre personer. Pas på ikke at beskadige TV'et eller komme til skade.

Hvor mange personer er nødvendige for at installere TV'et på væggen?

Mindst to personer (tre for modeller på 75 tommer eller derover) skal støtte TV'et under flytning og installation. En person styrer ophængningen på basen. Forsøg aldrig at installere alene på grund af vægten og risikoen for at falde.

Hvad gør jeg, hvis sikkerhedsremmen ikke er stram nok efter installation?

Efter installation af TV'et skal du fjerne slækket i remmen (del F) og fastgøre den sikkert til væggen med en skrue på 5 mm diameter (medfølger ikke). Træk let i bunden af TV'et mod dig for at kontrollere, at det ikke bevæger sig. Hvis det bevæger sig, stram remmen, indtil den er stram.

Hvilke kabler skal jeg tilslutte før vægmontering?

Tilslut alle nødvendige kabler (HDMI, antenne, strøm osv.), før du installerer TV'et på væggen, da adgangen til porterne vil være begrænset efter montering. Overlad føring af kabler i væggen til en autoriseret installatør. Saml kablerne for at undgå, at de generer.

Er TV'et kompatibelt med vægbeslaget SU-WL450?

Ja, Sony Bravia KD55XG8796 er kompatibel med Sony SU-WL450 vægmonteringsbeslag. Se TV'ets referenceguide for at bekræfte kompatibilitet. Beslaget er designet til modellerne KD-55XG87□□ og KD-55XG85□□.

Hvordan kontrollerer jeg, at vægmonteringen er korrekt?

Efter installation skal du kontrollere følgende: remskiverne (B) er sikkert fastgjort til basen eller baseadapteren, strømkablet og kablerne er ikke snoede eller klemte, remmen (F) er stram. Træk forsigtigt i TV'et for at sikre, at det er stabilt. Hvis du er i tvivl, skal du kontakte en autoriseret installatør.

Hvor finder jeg de nøjagtige mål til borehuller i væggen?

Monteringsmålene er angivet i tabellen i brugervejledningen (side 7). For KD55XG8796 er monteringsbredden 1231 mm, skærmcentrets højde er 713 mm, og afstandene a, b, c, d, e er henholdsvis 106 mm, 468 mm, 115 mm, 73 mm (værdier for standardmontering). Brug disse markeringer til at markere borepositioner på væggen.

BRUGSANVISNING Bravia KD55XG8796 SONY

Montera TV:n på vagggen

Installansanvisingarna skiljer sig at beroende pa vilken TV du anvander.

Montera basen på vöggen

Montera TV:n på vagggen

KD-85/75XG85□□，KD-75XG87□□

1 Lyft TV:n.

• Häll TV:n sækert med bada händerna.

2 Montera TV:n pa basen ellber basadaptern.

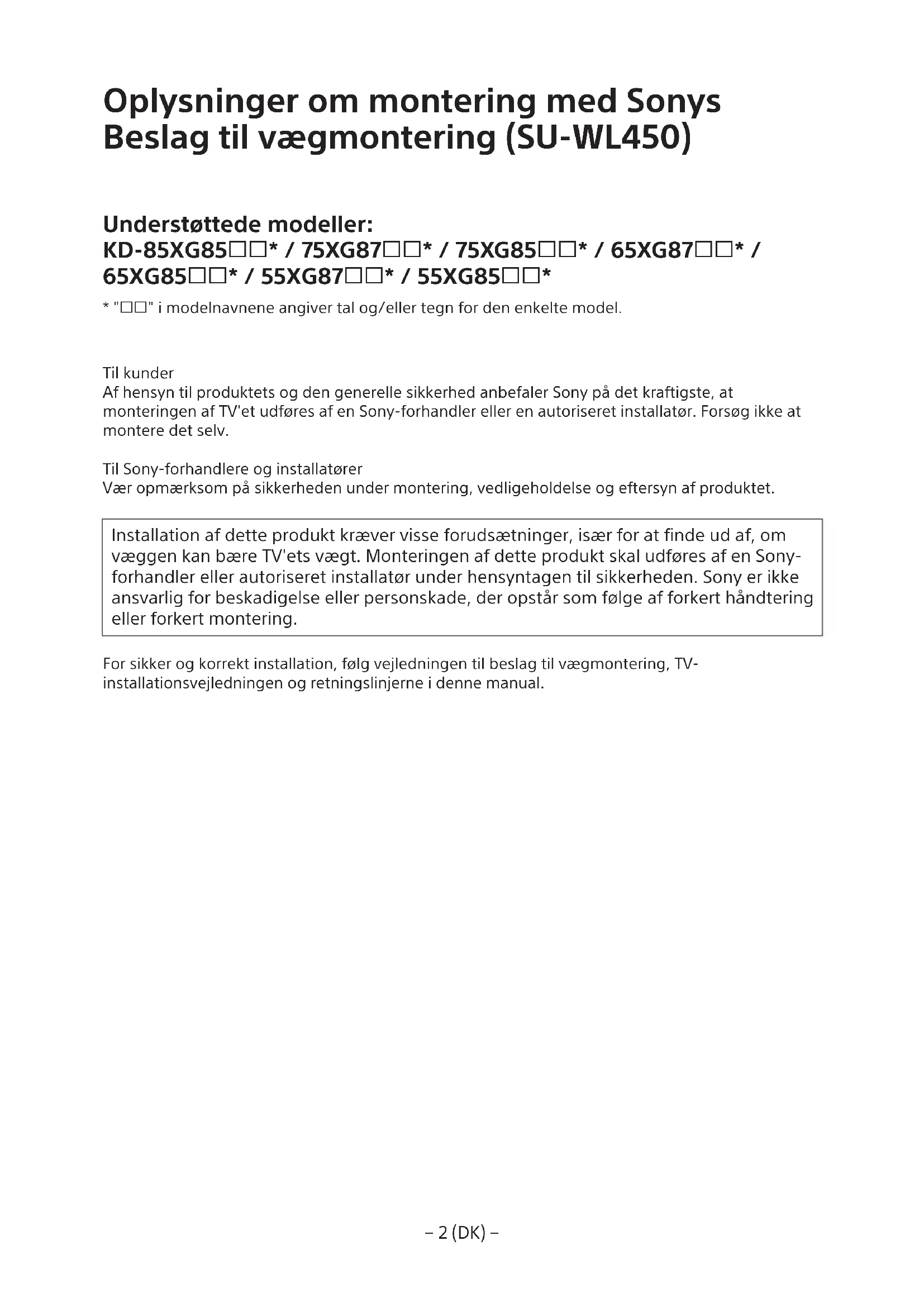

Oplysninger om montering med Sonys Beslag til vægmontering (SU-WL450)

Understegtedemodeller:

KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* /

65XG85□□*/55XG87□□*/55XG85□□*

* i modelnavnene angiver tal og/eller tegn for den enkelte model.

Til kunder

Af hensyn til Produkts og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af TV'et udfores af en Sony-forhandler eller en autoriseret installerør. Forsøg ikke at montere det selv.

Vær opmaerkso ma sikkerheden under montering, vedligeholdelse og eftersyn afproduktet.

Installation af dette produit kræver visse forudsætninger, især for at(finde ud af, om væggen kan bære TV'ets vægt. Monteringen af dette produit skal udføres af en Sonyforhandler eller autoriseret installerør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som ffolge af forkert handtering eller forkert montering.

For sikker og korrekt installation, følg vegledningen til beslag til vægmontering, TVinstallationsvejledningen og retningslinjerne i/DDne manual.

Om sikkerhed

Tak, fordu har kobe t dette produkt.

Til kunder

Installation af dette produit kræver visse forudsætninger. Monteringen skal udfores af en Sony-forhandler aller autorisert installer under hensyntagen til sikkerheden. Sony er/DDke ansvarlig for eventuelle materielle skader aller personskader, der skyldes forkert handtering ell mangelfuld installation ell installation af et andet produit end det, der er angivet. Dine eventuelle lovsikrede rettigheder paivirkes ici.

Til Sony-forhandlere

Installation af dette produit kræver visse forudsænninger. Læs dette vegledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader erther materielle skader forarssaget af ukorrekt behandling ell montering. Giv这部分 vegledning til kunden after montering.

Denne monteringsvejledning beskriver korrekt handtering af produktet og de vigtigste forholdsrregler, som er nadvendige for at forhindre ulykker. Læs denne vejledning grundt, og brug produktet korrekt. Gem vegjledningen til senere brug.

Sonysprodukter er udformet med henblick pa at opn-bedst mulig sikkerhed. Hvis Produktterne anwendes forkert, kan det medfore alvorlig personskade som folge af brand, elektrisk stod, ell erfordi produitet velterller falder ned. Undg sadanne ulykker ved at overholde sikkerhedsforskrifterne.

FORSIGTIG

Specificeredeprodukter

Dette beslag til vaegmontering kan kun bruges til montering af de ovenfor naevnte produkter. For TV'er skal dulse deres Referencevejledning for at finde ud af, om du kan bruge beslaget til vaegmontering.

Til kunder

ADVARSEL

Hvis folgendere forholdsergler icke overholds, kan det medfor alvorlig personskade eiler ddo som folge af brand, elektrisk stod, erler fordi Produktet vaelter eller falder ned.

Monteringen skal udfores af en autoriseret installer a r. Born ma ikke vare i nærheden under monteringen.

Hvis beslaget til vaegmontering erler TV'et\ ikke monteres korrekt, kan der ske folgende\ ulykker. Lad en autoriseret installer a udfoe\ monteringen.

TV'et kan falde ned og forarssage alvorlige skader, feks. bla mærker erler brud.
- Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke stär vindelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal kinne holde en vægt på mindst fire gange TV'ets vægt. (Flere oplysninger om TV'ets vægt findes i TV'ets Referencvejledning).
Hvis monteringen af beslaget til vaegmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.

Flytning aller afmontering af TV'et skal udfores af en autoriseret installerator.

Hvis TV'et flyttes aller afmonteres af ikke-aurisoriserede personer, kan det falde ned og forarsage personskade aller materiel skade. Sorg for, at der er mindst to personer (tre ellere flere personer til TV pa 75 tomm er derover) til at bareller aller afmontere TV'et.

Du ma ikke fjerne skruer osv., nár TV'et er monteret.

Hvis du garette, kan TV'et falde ned og forarsage personskade ell materiel skade.

Foretag ikkeændringer på beslaget til vægmontering.

Hvis du gør det, kan beslaget til vægmontering falde ned og forarsage personskade eller materiel skade.

Monter/DDet udstyr end det specificerede Produkt.

Dette beslag til vægmontering er udviklet til kun at bruges sammen med det specificere de Product. Hvis du monter andet udstyr end det specificere, kan det falde ned ell gä i stykker og forårsage personskade eller materiel skade.

Monter/DDke nogen anden belastning end TV'et pa beslaget til vægmontering. Ryst icke TV'et mod venstre/hjre, op/ned.

Hvis du gør dette, kan TV'et falde ned og forarssage personskade eller materiel skade.

Du ma ikke læne dig ind over TV'et eller hænge i det.

Du ma ikke ligne dig ind over TV'et uller hænge i det, da det kan falde ned og forarssage alvorlig personskade.

FORSIGTIG

Hvis folgende forholdsergler icke overhodes, kan der opsta materiel skade aller persorskade.

Handter Produktet forsigtigt under rengring og vedligeholdelse.

Du ma ikke trykke hardt ind pa forsiden af TVet. Hvis du gør dette, kan TV'et falde ned og forarsage personskade eller materiel skade.

Sikkerhedsforanstaltninger

• Hvis du bruger TV'et monteret på beslaget til vægmontering gennem længere tid, kan væggen bag ved eller oven over TV'et blive misfarvet, eller tapetet kan lõsne sig, afhængigt af det materiale, væggen er lavet af.
  Hvis beslaget til vaegmontering fjernes after montering pa væggen, bliver skruehullerne tilbage.
• Du maybe bruge beslaget til vaegmontering et pa sted, hvor det udsættes for mekaniske vibrationer.

Montering af beslaget til vægmontering

Til Sony-forhandlere

ADVARSEL

Folgende anvisninger er kun til
Sony-forhandiere. Sorg for at lase
ovennævnte sikkerhedsforskrifter
grundigt, og vaer saerlig opmaerksom pa sikkerheden under montering,
vedligeholdelse, kontrl og reparation af
dette produit.

Monter称之 beslaget til vægmontering på flader, hvor TV'ets hjørner eller sider stikker frem.

Monter ici be slosaget til vagmontering pa flader, feks. en sojle, hvor TV'ets hjorner eller sider stikker frem. Hvis en person erer genstand stoder imod TV'ets fremspringende hjorne erer side, kan det medfore personskade eiler materiel skade.

Du ma ikke montere TV'et over uller under et klimaanlag.

Hvis TV'et gennm Iaengere tid udsættes for vanddryp erluIeft fra et klimaanlaeg, kan det medfore brand, elektrisk stod eller beskadigelse af TV'et.

Sorg for at montere beslaget til vægmontering sikkert på经验和 ved at følge instruktionerne i denen brugervejledning.

Hvis nogle af skruerne er lose erller falder ud, kan beslaget til vægmontering falde ned og forarssage personskade erer materiel skade. Sorg for at bruge skruer, der egner sig til det materiale, væggen er lavet af, og monter enheden sikkert ved at bruge mindst fire skruer med en diameter pa 8 mm (eller tilsvarende).

Sorg for at bruge de medfologende skruer og tilhorende dele korrekt, og folg anvisningerne i denen monteringsvejledning. Hvis du bruger andre dele, kan TV'et falde ned og forarsage personskade aller blive beskadiget.

Sorg for at samle beslaget korrekt ved at ffolge den procedure, der er forklaret i donne brugervejledning.

Hvis nogle af skruerne er Iose erler falder ud, kan TV'et falde ned og forrsage personskade ellere blive beskadiget.

Sorg for at stramme skruerne tilstrækkeligt pa den angivne position.

Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade eller blive beskadiget.

Sorg for, at TV'et/DDsættes for stødpavirkninger under monteringen.

Hvis TV'et udsættes for stødpavirkninger, kan det falde ned og gä i stykker. Dette kan forårsage personskade.

Sorg for at montere TV'et pa en væg, der er plan og vinkelret pa gulvet.

Hvis du icike gorg dette, kan TV'et falde ned og forarsage personskade.

Sorg for at sikre kablerne forsvarligt after correkt montering af TV'et.

Hvis mensesker ell er genstande bliver viklet ind i kablerne, kan det forarsage personskade ell beskadigelse at TV'et.

Du ma ikke lade strømkablet uller tilsutningskablet blive klemt.

Hvis strömkablet erller tilslutningskablet er klemt mellem enheden og væggen erller bojes erller snos, kan ledningsstrådene blive blotlagt og forarssige kortslutning erller strømafbydelse. Dette kan medføre brande erller elektrisk stød.

De skruer, der skal bruges til at fastgore beslaget til væggen, medfolger ikke.

Brug skruer, der egner sig til det materiale, vaeggen er lavet af, nar beslaget til vaegmontering monteres.

Indholdsfortegnelse

Montering af basen pa væggen. 8

GorklartilmonteringafTV'et. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

Vægmontering af TV'et 13

KD-85/75XG85□□, KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Kontroller monteringen 18

Flere oplysninger. 18

Specificationer 18

Montering af TV'et på væggen

Monteringsprocedureen varierer afhengigt af TV'et.

Brug beslaget til vægmontering SU-WL450 til at montere TV'et på væggen.

Bemaerk

• Sorg for at opbevaré skruerne et sikkert sted væk fra børn.

• Sorg for at have TV-referencevejledningen og installationsvejledningen klar inden installation.
  Find pa forhand en stjerneskrueetakker frem, der passer til skruerne.
  Find TV'ets midtpunkt.
• Klargør mindst fire skruer med en diameter pa 8 mm og en skrue pa 5 mm eller tilsvarende (medfølger ikke). Vælg skruer, der passer til æggens materiale.

Kontrol af dele

Folger med SU-WL450

• Kontroller, at alle dele forefindes.

A Base (20) (1) B Trisse (2)
◎ PSW 6x20 (4)◎ P$W 4x20 med bøsning (2)
E Afstandsstykke (20) (2)	F Bælte (1)
G Bøsning (20) (M4) (2)	H PSW 4x20 (2)
① Baseadapter (2) ②	PSW 4x10 (8)
K Afstandsstykke (60) (2)	L PSW 6x50 (2)
M Bøsning (M4) (2) N	PSW 4x50 (2)

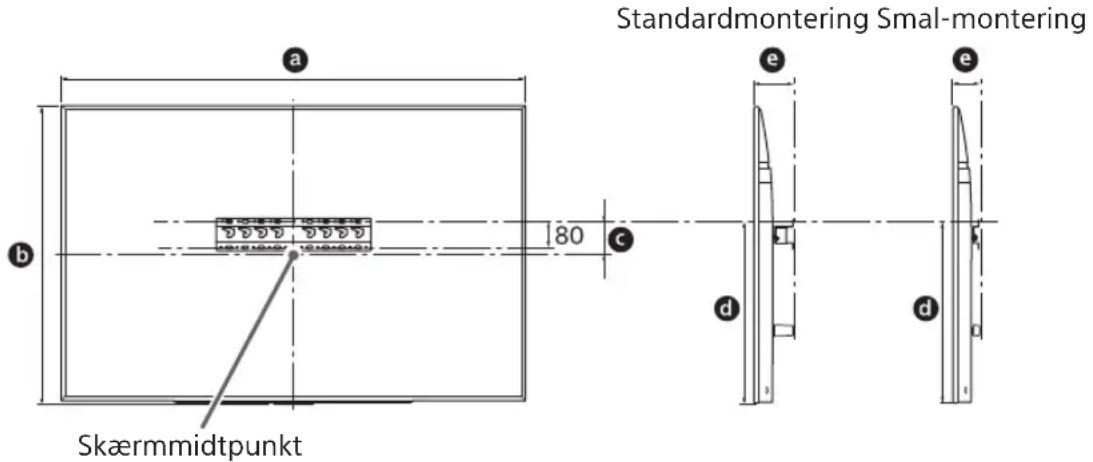

Find en placering

Sorg for, at der er nok plads til TV'et på væggen, og at væggen kan bære en vægt på mindst fire gange TV'ets vægt.

Se folgende tabel vedrorende montering af TV'et pa væggen. Flere oplysninger om TV'ets vægt findes i TV'ets Referencevejledning.

Enhed: mm

Modelnavn	Skærmens mål		Mål for skærm-midtpunkt		Længde for montering
	a	b	c	d	e
					Standard- montering	Smal- montering
KD-85XG85☐□	1.909	1.097	251	803	142	100
KD-75XG87☐□ KD-75XG85☐□	1.673	963		107	595	116
KD-65XG87☐ KD-65XG85☐□	1.450	836	99	523	115	73
KD-55XG87☐ KD-55XG85☐□	1.231		713	106	468	115

Bemaerk

• Tallene i oversigten kan variere en smule afhaengigt af monteringen.
  Hvis TV'et monteres pa en vaeg, vipper TV'ets overste del lidt fremad.

Tegningen nedenfor viser, hvor stor afstand der skal vare mellem TV'et og loftet og fremspringende dele af væggen.

Enhed: mm

• For at sikre tilstrækkelig ventilation og forhindre ansamling af stov og snavs:

Læg ikke TV'et fladt ned, og monter det ikke pa hovedet, bagvendt eller sidevendt.
TV'et ma ikke installeres pa en hylde, et tæppe, en seng eller i et skab.
TV'et ma ikke daekkes til med stof, f.eks. gardiner, ell er andre ting, f.eks. aviser osv.
- Installer erkke TV'et som vist nedenfor.

Luftcirkulationen afspaerres.

Bemaerk

Hvis kablerne skal fores i vaeggen, skal du lave et hul, som de kan fores igennem, for monteringen pabegyndes.

Lav et hul i væggen.uden for basens (20) A, baseadapter ① og afstandsstykkets (20) E, afstandsstykkets (60) K perimeter, sa kablerne ikkekommen i klemme.

2 Vælg vægmonteringingsform. Afstand fra TV'ets bagside til væggen kan vælges som vist nedenfor.

2-a Standardmontering

2-b Smal-monitoring

Set tabellen i trin 1.

ADVARSEL

Tilpas baseadapter ① med en skrue (PSW 4x10) ② til base (20) ④ ved valg af 2-a.

4 Bestem positionerne for skruerne til montering af base (20) A.

Se specificationsne paa side 18.
Ved valg af 2-a bruges hulpositionerne i baseadapter ①

ADVARSEL

Væggen, som TV'et skal monteres pa, skal som minimum kinne klare en belastning pa fire gange TV'ets vægt (Flere oplysninger om TV'ets vægt vindes i TV'ets Referencevejledning.).
- Kontroller bæreevnen for den væg, som TV'et skal haenges op pa. Du kan eventuelt forstærke vægggen.

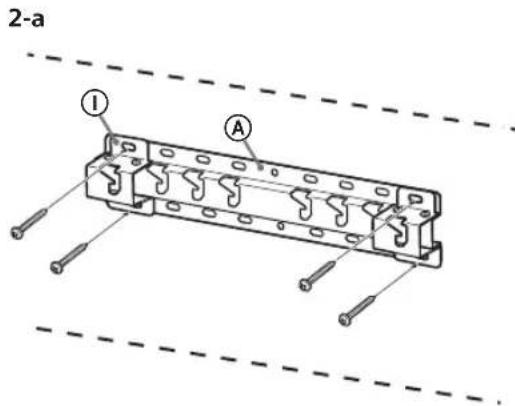

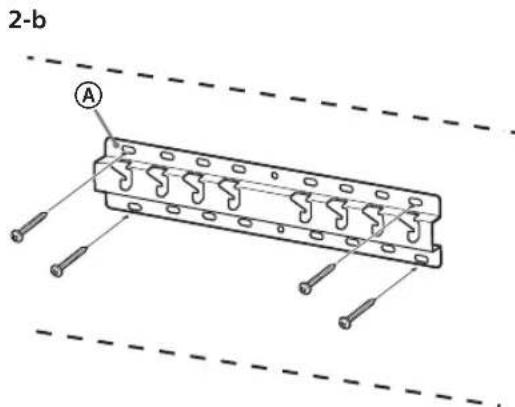

Montering af basen pa væggen

• Brug mindst fire skruer med en diameter pa 8 mm eller tilsvarende (medfølger ikke).
• Sæt fire skruer i hullerne på baseadapter ① med base (20) A (kun 2-a).
• Monter basen (20) A horisontalt pa vaeggen.

Gør klartil montering af TV'et

Der henvises til installationsvejledningen for installation af fod.

KD-85/75XG85□□,

KD-75XG87□□

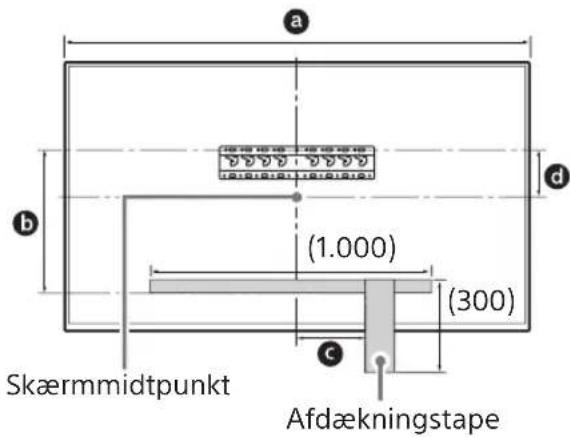

1 Marker installationsstedet pa væggen.

• Brug afdækningstape osv. (medfolger ici) til at markere TV'ets placering i nærheden af basen eller baseadapteren. Se nedenstående tabel.

Enhed: mm
Modelnavn	Længde til markering	Mål for skærmidtpunkt
	a b c d
KD-85XG85□□	1.909 683 200 251
KD-75XG87□□	1.673 468 200 107
KD-75XG85□□

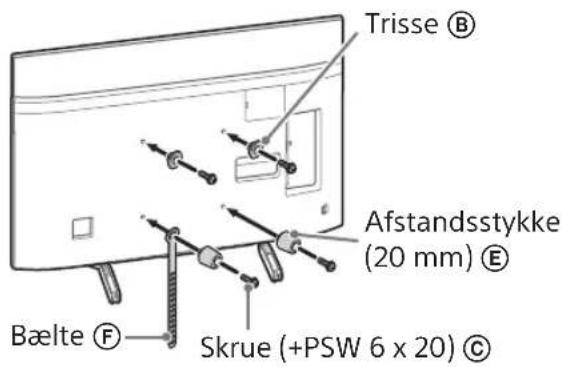

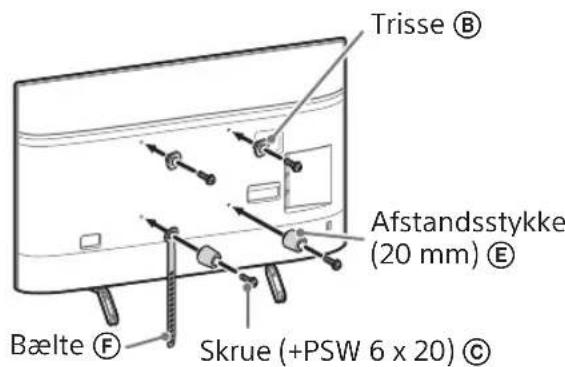

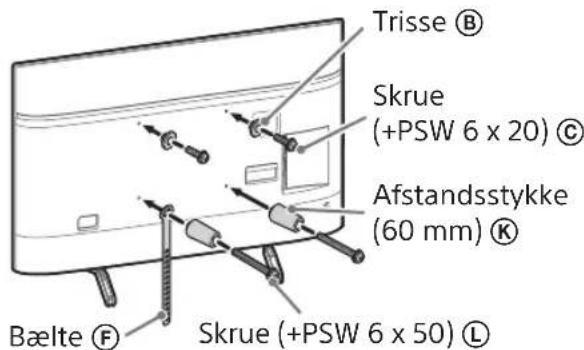

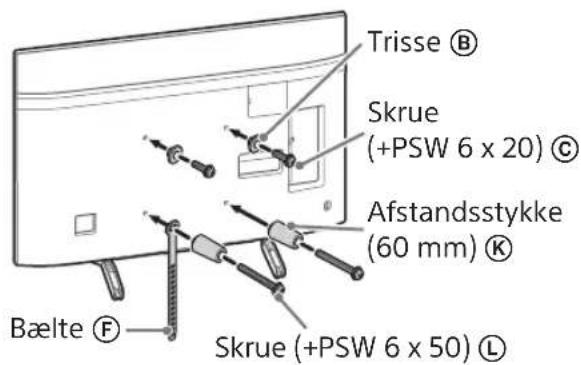

3 Montér de tilhørende dele til beslaget til vægmontering. Læs aftsnittet "Folger med SU-WL450" under "Kontrol af dele" på side 5 for at fø oplysninger om monteringsdele.

Bemaerk

• Fastgør monteringsdelene med skruer.
  Hvis der bruges en elektrisk skruetraekker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.
  Sorg for at gemme de brugte ell erer ubrugte dele pa et sikkert sted til senere brug. Gem vejledningen til senere brug.

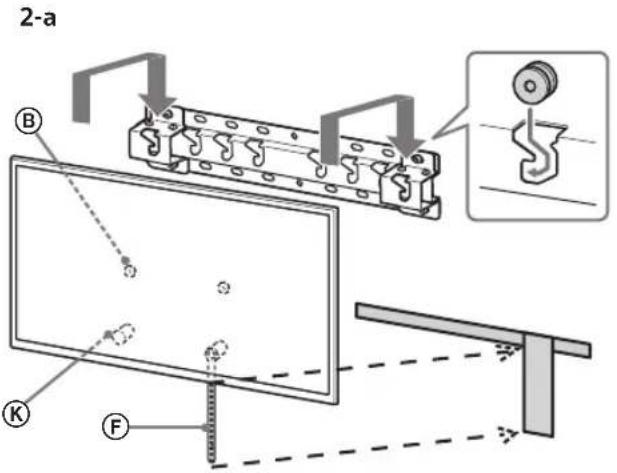

Standardmontering (2-a)

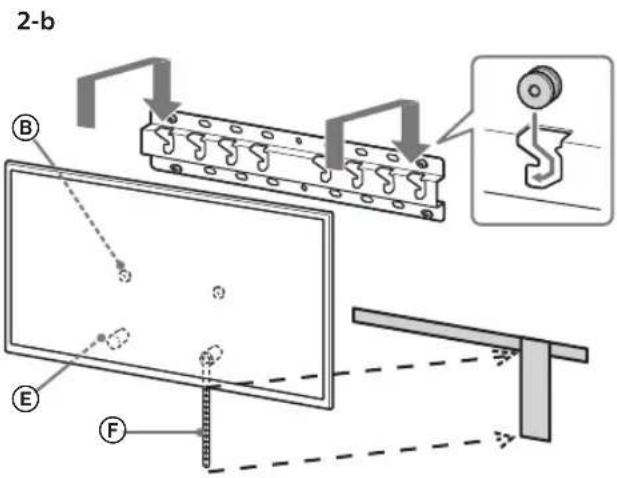

Smal-montering (2-b)

Bemaerk

• Du kan ikke bruge nogle af stikkene bag på TV'et, hvis du bruger davon monteringstype.

4 Slut de ndvendige kabler til TV'et.

Sorg for at tilslutte kablerne før montering af TV'et pa væggen. Du kan ikke tilslutte kablerne, narr TV'et er monteret. Se den Referencevejledning, der fulgte med TV'et.

Bemaerk

• Lad en autoriseret person trække kablerne i væggen.
• Saml forbindelseskablerne i et bundt for at undga at traede på dem inden vægmontering.

5 Afmonter TV'ets TV-fod.

Fjern en side af TV-foden af gangen. Hold godt fast pa TV-foden med begge hender, mens de andre personer Ifter TV'et op.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

Gentag foregående trin og fjern den anden side af TV-foden.

Bemärk

Der kræves tre eller flere personer til at afmontere TV-foden.
Vær forsigtig og brug ikke unodig kraft ved afmontering af TV-foden fra TV'et da det kan forarsage at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade pa TV'et.
Vær forsigtig ved handtering af TV-foden for at undgå at beskadige TV'et.
Vær forsigtig nár du Iofter TV'et, nár TV-foden er afmonteret, da TV-foden kan vælte og forarsage personskade.
Vær forsigtig, nár du fjerner TV-foden fra TV'et for at forbhindre, at det vælter og beskadiger overfladen, som TV'et er placeret pa.

KD-65/55XG87□□,

KD-65/55XG85□

2 Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Folger med SU-WL450" under "Kontrol af dele" på side 5 for at fø oplysninger om monteringsdele.

Bemaerk

• Fastgør monteringsdelene med skruer.
  Hvis der bruges en elektrisk skruetraekker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.
  Sorg for at gemme de brugte aller ubrugte dele pa et sikkert sted til senere brug. Gem vejledningen til senere brug.

Standardmontering (2-a)

Smal-montering (2-b)

Bemaerk

• Du kan/DDIke bruge nogle af stikkene bag pa TV'et, hvis du bruger donne monteringstype.

3 Slut de ndvendige kabler til TV'et.

Sorg for at tilslutte kablerne før montering af TV'et pa væggen. Du kan ikke tilslutte kablerne, narr TV'et er monteret.

Se den Referencevejledning, der fulgte med TV'et.

Bemaerk

Lad en autoriseret person traekke kablerne i vaeggen.
- Saml forbindelseskablerne i et bundt for at undga at traede pa dem inden vægmontering.

4 Afmonter TV'ets TV-fod.

Fjern en side af TV-foden af gangen. Hold godt fast pa TV-foden med begge hender, mens de andre personer Ifter TV'et op.

Gentag foregående trin og fjern den,anden side af TV-foden.

Bemerk

Der kræves tre eller flere personer til at afmontere TV-foden.
Vær forsigtig og brug ikke unodig kraft ved afmontering af TV-foden fra TV'et da det kan forarsage at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade pa TV'et.
Vær forsigtig ved handtering af TV-foden for at undgå at beskadige TV'et.
Vær forsigtig nár du Iofter TV'et, nar TV-foden er afmonteret, da TV-foden kan vælte og forårsage personskade.
Vær forsigtig, nár du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret pa.

Vægmontering af TV'et

KD-85/75XG85□□，KD-75XG87□□

1 LofT TV'et.

For placering af trisserne 8tpa basen eller baseadapteren, se oversigten i trin 3i "Find en placering" paa side 7.
- Sorg for, at bagsiden af TV'et berøren basen eller baseadapteren, nr du holder TV'et.

Bemaerk

Vær meget forsigtig, nár TV'et installereres pa væggen, især for den person, der støtter TV'et nedenunder, da TV'et kan falde, og forårsage alvorlig kropsskade eller endda dødsfald.

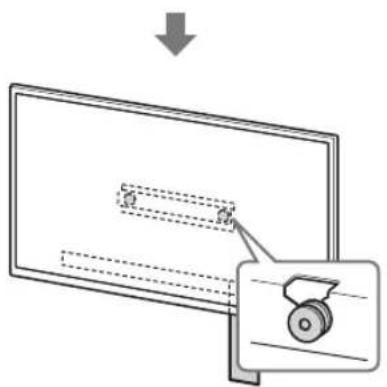

Lad forsigtigt TV'et glide ned og heng trisserne B, som er fastgjort bag pa TV'et, til basen eller baseadaptereren, og bemerk hullernes form.
- After montering af TV'et på væggen kontrolleres, at trisserne ⑧ er fastgjort korrekt i basen eller i baseadapteren.
- Slip begge hænder langsomt for at sikre, at TV'et ikke falder.

Nar du har installereret TV'et pa vegtgen, skal du fjerne afdakningstapen osv. fra vegtgen.

ADVARSEL

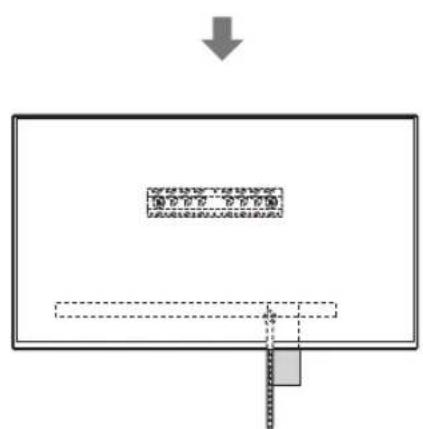

• Fastgør bæltet F ordentligt til vaeggen.

• Brug en skrue med en diameter pa 5 mm aller tilsvarende (medfolger ici).

Bemaerk

• Prov forsigtigt at trække TV'ets bund mod dig selv for at sikre dig, at det ikke kan flyttes fremad. Hvis bunden kan flyttes, er den ikke fastgjort korrekt, og bæltet (F) skal sikres ordentlichigen.

KD-65/55XG87□□

KD-65/55XG85□

1 LofT TV'et.

For placering af trisserne 8 pa basen eller baseadapteren, se oversigten i trin 3 i "Find en placering" pa side 7.
- Sorg for, at bagsiden af TV'et berører basen eller baseadapteren, nr du holder TV'et.

Bemaerk

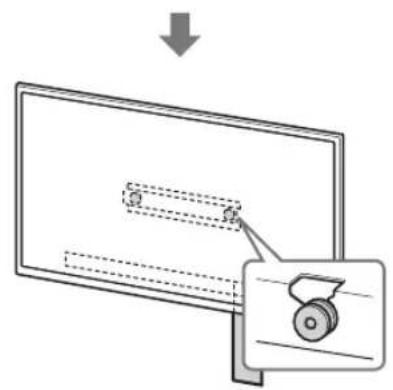

Lad forsigtigt TV'et glide ned og heng trisserne B, som er fastgjort bag pa TV'et, til basen eller baseadaptereren, og bemerk hullernes form.
- After montering af TV'et på væggen kontrolleres, at trisserne ⑧ er fastgjort korrekt i basen eller i baseadapteren.
- Slip begge haender langsomt for at sikre, at TV'et ikke falder.

2-a

2-b

↓

↓

ADVARSEL

• Fastgør bæltet F ordentligt til vaeggen.

• Brug en skrue med en diameter pa 5 mm aller tilsvarende (medfolver ici).

Bemaerk

• Prov forsigtigt at trække TV'ets bund mod dig selv for at sikre dig, at det/DDKE kan flyttes fremad. Hvis bunden kan flyttes, er den/DDKE fastgjort korrekt, og baltet (F) skal sikres ordentligt ingen.

Kontroller monteringen

• Trisserne (B) skal hange ordentlig i basen ell er i baseadapteren.
• Ledningen og kablet ma ikke snoet aller klemt.
  Baeltet F) skal vare stramt uden at haenge.

ADVARSEL

• Forkert placering af strømkablet osv. kan medfrole brande eller give elektrisk stød, hvis der opstaren kortslutning. Kontroller, at monteringen er sikker.

Flere opliesninger

Hvis TV'et skal afmonteres, udfores monteringsproceduren i omvendt rækkefolge.

ADVARSEL

Sorg for, at der er mindst to personer (tre aller flere personer til TV pa 75 tomer og derover) til at holde TV'et, nar det afmonteres.

Specificationer

Mál: (ca.) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1 : 20 (monteringsmetode 2-b)

h2:60 (monteringsmetode 2-a)

Vægt (kun base): (ca.) [kg]

0.8

Design og specificationer kan ændres.uden varsel.

Hvis falgende forholdsergler icike folges, kan personskade ell er skade pa eiendom oppsta.

Ikke handter Produktet med ekstrem kraft under rengjoring ell er vedlikehold.

Hvis du ici vil gjore dette, kan TV-en falle ned og forarsake personskade aller skade pa TV-en.

Hvis du icike gjor dette, kan TV-en falle ned og forarsake personskade.

Ikke la strmledningen
eller
forbindelsestedningen
kommen i klem.

Hvis strømledningen eller forbindelsestedningen blir klemt mellom enheten og veggen, eller blir boyd erller vredd med makt, kan de interne lederne bli eksponert og forårsake en kortslutning erller et elektrisk brudd. Dette kan forårsake brann eller elektrisk støt.

Luftsfirkulering er blokkert.

Merknad

Hvis du har tenkt a legge kablene i veggen, ma du lage et hull i veggen for a fore inn kablene for du starter installasjonen. For a forhindre at kablene klemmes, ma du lage et hull i veggen en plass utenfor perimeteret til sukken (20) A, sukkeladapter 1 og avstandsstykket (20) E, avstandsstykket (60) K.

Sorg for at kablene kobles til for du installerer TV-en pa veggen. Du kan ikke koble til kablene när TV-en er installment. Se referanseveiledningen som er inkludert med TV-en.

Merknad

Overlat kabelforing innate i veggen til en lisensiert entrepreneur.
Fvveggmontering bOr du samle sammen tilkoblingskablene for a hindre at du trakker pa dem.

3 Koble de(n) nødvendige kabelen(e) til TV-en.

Sorg for at kablene kobles til for du installerer TV-en pa veggen. Du kan ikke koble til kablene nár TV-en er installment. Se referanseveiledningen som er inkludert med TV-en.

Merknad

Overlat kabelfaringinne i veggen til en lisensiert entrepreneurship.
F or veggmontering bcr du samle sammen tilkoblingskablene for a hindre at du trakker p dem.

• Hold TV-en godt fast med begge hender.

2 Installer TV-en på sokkelen eller sukkeladapteren.
