Tipo di prodotto	Televisore LED 4K
Marca	Sony
Modello	Bravia KD55XG8796
Dimensioni dello schermo	55 pollici (139 cm di diagonale)
Risoluzione	4K Ultra HD (3840 x 2160 pixel)
Dimensioni (L x A x P, senza base)	1231 x 713 x 70 mm
Peso (senza base)	Circa 16,5 kg
Alimentazione	220-240 V CA, 50/60 Hz
Consumo elettrico	Circa 150 W
Sistema operativo	Android TV
Funzioni principali	Smart TV, HDR (High Dynamic Range), Processore X1
Supporto a parete compatibile	Sony SU-WL450 (supporto per montaggio a parete)
Installazione a parete	Richiede un installatore autorizzato Sony per motivi di sicurezza
Sicurezza	Cintura di sicurezza inclusa per fissare la parte inferiore del televisore al muro
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Ricambi e riparabilità	Ricambi disponibili presso rivenditori autorizzati; riparazione da parte di personale qualificato
Informazioni generali	Manuale di istruzioni disponibile online in formato PDF

Domande frequenti - Bravia KD55XG8796 SONY

Come installare il televisore Sony Bravia KD55XG8796 a parete?

L'installazione a parete richiede il supporto di montaggio a parete Sony SU-WL450. Seguire il manuale di istruzioni fornito: segnare le posizioni di foratura, fissare la base al muro con almeno quattro viti da 8 mm di diametro, installare i pezzi di fissaggio sul retro del televisore, collegare i cavi prima dell'installazione, quindi agganciare il televisore alla base. Utilizzare la cintura di sicurezza per mantenere la parte inferiore del televisore. Si consiglia vivamente di affidare questa installazione a un installatore autorizzato Sony.

Quali sono le precauzioni di sicurezza da prendere durante l'installazione?

AVVERTENZA: La mancata osservanza delle istruzioni può causare lesioni gravi. Affidare l'installazione a personale autorizzato. Tenere i bambini lontani. Il muro deve supportare almeno quattro volte il peso del televisore. Non modificare i pezzi del supporto. Installare solo il televisore specificato. Non appoggiarsi sul televisore. Prestare particolare attenzione alle viti di fissaggio e al serraggio.

Posso utilizzare un supporto a parete universale al posto del SU-WL450?

Sony consiglia l'uso esclusivo del supporto di montaggio a parete SU-WL450 progettato per questo modello. L'uso di un supporto di terze parti può compromettere la sicurezza e causare la caduta del televisore. Sony declina ogni responsabilità per danni o lesioni derivanti dall'uso di un supporto non approvato.

Come rimuovere la base del televisore?

Per rimuovere la base, posizionare il televisore su una superficie piana e stabile. Rimuovere un lato alla volta: tenere saldamente il supporto da tavolo con due mani mentre un'altra persona solleva il televisore. Ripetere per l'altro lato. Per televisori da 75 pollici o più, sono necessarie tre persone. Fare attenzione a non danneggiare il televisore o ferirsi.

Quante persone sono necessarie per installare il televisore a parete?

Almeno due persone (tre per modelli da 75 pollici o più) devono sostenere il televisore durante lo spostamento e l'installazione. Una persona guida l'aggancio sulla base. Non tentare mai l'installazione da soli a causa del peso e dei rischi di caduta.

Cosa fare se la cintura di sicurezza non è sufficientemente tesa dopo l'installazione?

Dopo aver installato il televisore, eliminare il gioco della cintura (pezzo F) e fissarla saldamente al muro con una vite da 5 mm di diametro (non fornita). Tirare leggermente la parte inferiore del televisore verso di sé per verificare che non avanzi. Se si muove, stringere la cintura fino a renderla ben tesa.

Quali cavi devo collegare prima dell'installazione a parete?

Collegare tutti i cavi necessari (HDMI, antenna, alimentazione, ecc.) prima di installare il televisore a parete, poiché l'accesso alle porte sarà limitato dopo il montaggio. Affidare il passaggio dei cavi all'interno del muro a un installatore autorizzato. Raggruppare i cavi per evitare che intralcino.

Il televisore è compatibile con il supporto a parete SU-WL450?

Sì, il Sony Bravia KD55XG8796 è compatibile con il supporto di montaggio a parete Sony SU-WL450. Consultare la guida di riferimento del televisore per verificare la compatibilità. Il supporto è progettato per i modelli KD-55XG87□□ e KD-55XG85□□.

Come verificare che l'installazione a parete sia corretta?

Dopo l'installazione, verificare i seguenti punti: le pulegge (B) sono saldamente agganciate alla base o all'adattatore di base, il cavo di alimentazione e i cavi non sono attorcigliati o pizzicati, la cintura (F) è ben tesa. Tirare delicatamente il televisore per assicurarsi che sia stabile. In caso di dubbi, contattare un installatore autorizzato.

Dove trovare le dimensioni esatte per la foratura del muro?

Le dimensioni di montaggio sono indicate nella tabella del manuale di istruzioni (pagina 7). Per il KD55XG8796, la larghezza di montaggio è di 1231 mm, l'altezza del centro dello schermo è di 713 mm, e le distanze a, b, c, d, e sono rispettivamente 106 mm, 468 mm, 115 mm, 73 mm (valori per montaggio standard). Utilizzare questi riferimenti per segnare le posizioni di foratura sul muro.

MANUALE UTENTE Bravia KD55XG8796 SONY

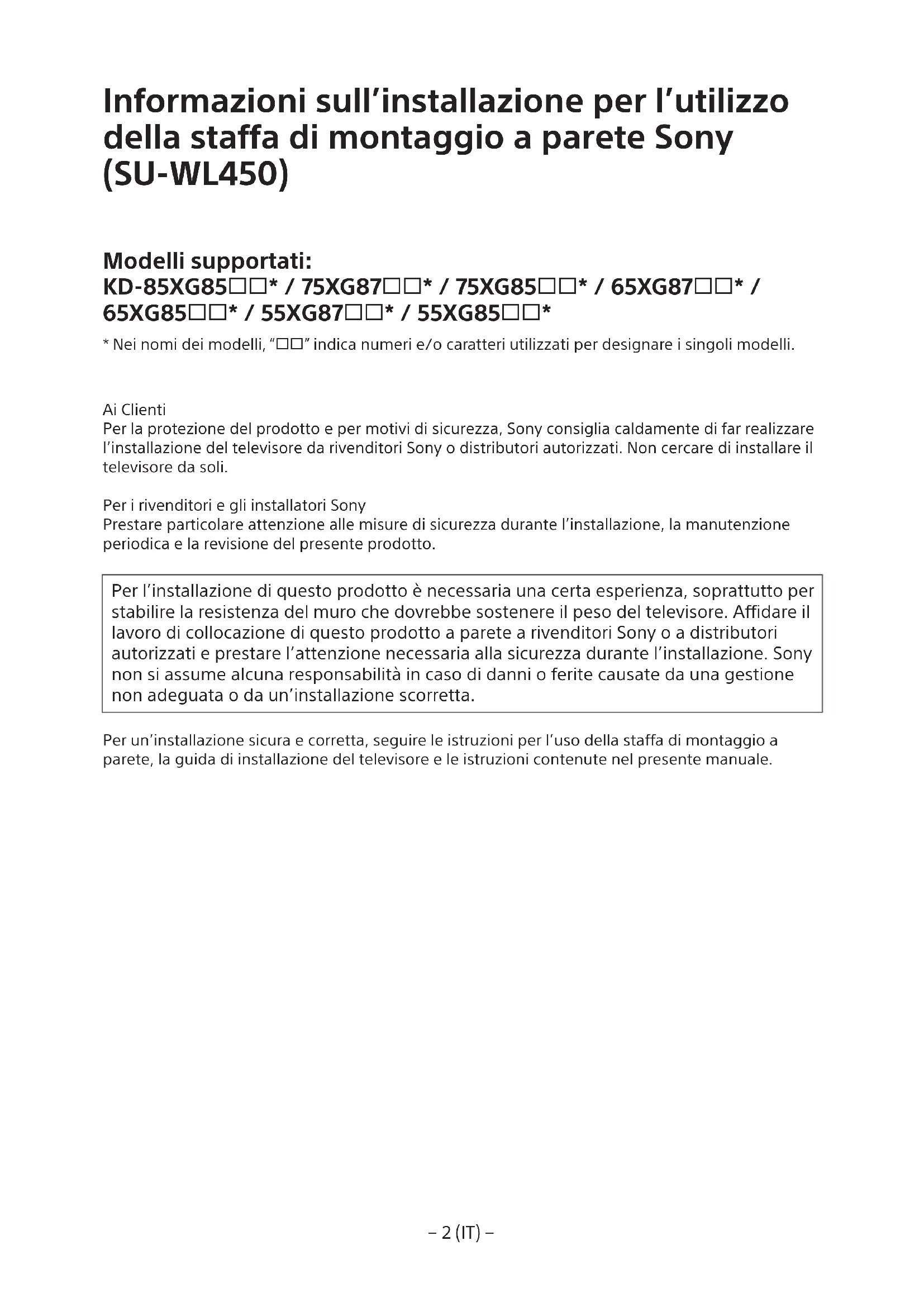

Informazioni sull'installazione per l'utilizzo della staffa di montaggio a parete Sony (SU-WL450)

Modelli supportati:
KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* / 65XG85□□* / 55XG87□□* / 55XG85□□*

• Nei nomi dei modelli, "□□" indica numero e/o caratteri utilizzati per designare i singoli modelli.

Ai Clienti

Per la protezione del prodotto e per motivi di sicurezza, Sony consiglia caldamente di far realizzare l'installazione del teilevisore da rivenditori Sony o distributori autorizzati. Non cercare di installare il teilevisore da soli.

Per i rivenditori e gli installatori Sony

Prestare particolare attenzione alle misure di sicurezza durante l'installazione, la manutenzione periodica e la revisione del presente prodotto.

Per l'installazione di quello prodotto è necessaria una certa esperienza, soprattutto per stabilire la resistenza del muro che dovrebbe sostenere il peso del teilevisore. Affidare il lavoro di collocazione di quello prodotto a parete a rivenditori Sony o a distributori autorizzati e prestare l'attenzione necessaria alla sicurezza durante l'installazione. Sony non si assume alcuna responsabilità in caso di danni o ferite causate da una gestione non adeguata o da un'installazione scorretta.

Per un'installazione sicura e corretta, seguire le istruzioni per l'uso della staffa di montaggio a parete, la guida di installatione del teilevisore e le istruzioni contenate nel presente manuale.

Informazioni sulla sicurezza

Graie per aver acquistato quello prodotto.

Informazioni per i clienti

Per l'installazione di quello prodotto è necessario disporre di sufficiente competenza. Assicurarsi che l'installazione venga eseguita da rivenditori Sony o da personale autorizzato e prestare particolare attenzione alla sicurezza durante le operazioni di installatione. Sony non potra essere ritenuta responsable per danni o lesions causate da usi non appropriati del prodotto, da installatione non corretta o da installations di prodotti diversi da quello specificato. Quanto dichiarato non pregiudica (eventuali) diritti legali dell'acquirente.

Informazioni per i rivenditori Sony

Per l'installazione di quello prodotto è necessario disporre di sufficiente competenza. Leggere attentamente il presente manuale di istruzioni per garantire la corretta esecuzione della procedura di installatione. Sony non potra essere ritenuta responsable per danni o lesioni causate da usi non appropriati del prodotto o da installatione non corretta. Consegnare il presente manuale al cliente dopo l'installazione.

Il presente manuale di istruzioni spiega come utilizzato correttamente quello prodotto; inoltre, contiene precauzioni importanti da rispetto per prevenir incidenti. Accertarsi di leggere attendamente quello manuale e di utilizzato correttamente il prodotto. Conservare quello manuale a portata di mano per poterlo consultare in futuro.

I prodotti Sony sono progettati per essere sicuri. Ciononostante, è possibile che, se i prodotti vengono utilizzati in modo errato, si verifichino lesioni gravi dovute a incendi, scosse elettriche, ribaltamento o caduta dei prodotti stessi. Onde evitare tali incidenti, accertarsi di osservare le appropriate precauzioni per la sicurezza.

ATTENZIONE

Prodotti specificati

Questa staffa di montaggio a parete è progettata per essere utilizzata con i televitori specificati. Per quanto riguarda i televitori, consultare la relativa Guida di riferimento per verificare se la presente staffa di montaggio a parete può essere utilizzata.

Informazioni per i clienti

AVVERTENZA

Se le precauzioni riportate di seguito non vengono rispettate, è possible procurarsi lesioni gravi o mortali a causa di incendi, scosse elettriche o caduta del prodotto.

Assicurarsi che l'installazione venga eseguita da personale autorizzato e tenere lontani i bambini durante l'installazione.

Se la staffa di montaggio a parete o il teilevisore non vengono installati correttamente, posso verificarsi i seguenti incidenti. Accertarsi che l'installazione si effettuata da personale autorizzato.

• Il teilevisore potrebbe cadere e causare lesioni gravi, per esempio contusioni o fratture.
• Se la parete su cui viene installata la staffa di montaggio a parete è instabile, irregolare oppure non è perdicolare al pavimento, l'unità potrebbe cadere causando lezioni o danni a oggetti. La parete deve essere in grado di sostenere un peso almeno quello volta superiore a quello del tevisore. (Consultare la Guida di riferimento del tevisore per verificarne il peso.)
• Se I'installazione a muro della staffa di montaggio non è sufficientemente salute sulla parete, I'unità potrebè cadre e causare lesioni o dati a oggetti.

Assicurarsi che lo spostamento o lo smontaggio del teilevisore vengano eseguiti da personale autorizzato.

Qualora lo spostamento o lo smontaggio del tevisore vengano eseguita da personale non autorizzato, il tevisore potrebbe cadere e causare lesioni o danni a oggetti. Assicurarsi che due o più personne (tre o più personne per tevisori a 75 polici e altre) trasportino o smontino il tevisore.

Dopo aver completeness il montaggio del teilevisore, non rimuovere viti o altri elementi simili.

In caso contrario, il teilevisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non effettuare modifiche sulla staffa di montaggio a parete.

In caso contrario, la staffa di montaggio a parete potrebbe cadere e provocare lesions o danni a oggetti.

Non montare prodotti diversi da quelli specificati.

Questa staffa di montaggio a parete è progettata per essere utilizzata esquisvimente con il prodotto specificato. Se viene montato un prodotto diverso da quello specificato, quello potrebbe cadere o rompersi causando lesioni o danni a oggetti.

Non collocare altri oggetti diversi dal tevisore sulla staffa di montaggio a parete.

Non scuotere il tevisore. verso destra/sinistra o verso I'alto.il basso.

In caso contrario, il teilevisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non appoggiarsi né aggrapparsi al tevisore.

Non appoggiarsi né aggravarsi al teilevisore perché potrebbe cadere e causare lesioni gravi.

ATTENZIONE

In caso di inoservanza delle seguenti precauzioni, potrebbero verificarsi lesioni o danni oggetti.

Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia o manutenzione.

Non applicare una forza eccessiva sulla parte superiore del teilevisore. In caso contrario, il teilevisore potrebbe cadere e provocare lesioni o danni o oggetti.

Precauzioni

• Se si utilizes il tevisore installato sulla staffa di montaggio a parete per un tempo prolongato, è possible che laparet dietro o sopra il tevisore si scolorisca o che la carta da parati si stacchi, a seconda del materiale di cui è costituita laparete.
• Se la staffa di montaggio a parete viene rimossa dopo essere stata installata sulla parete, i fori delle viti rimangono.
  Non utilizzato la staffa di montaggio a parete in luoghi soggetti a vibrazioni meccaniche.

Installazione della staffa di montaggio a parete

Informazioni per i rivenditori Sony

AVVERTENZA

Le seguente istruzioni si rivolgono esclusivamente ai rivenditori Sony.

Accertarsi di leggere le precauzioni per la sicurezza descritte in precedenza e prestare particolare attenzione alla sicurezza durante le operazioni di installatione, manutenzione e controlo del prodotto.

Non installare la staffa di montaggio a parete su un muro dove gli angoli o i lati del teilevisore sporgono alla superficie del muro stesso.

Non installare la staffa di montaggio a parete su un pilastro se gli angoli o i lati del teilevisore sporgono alla superficie del pilastro stesso. Se una persona o un oggettodevessero urtare la parte sporgente del teilevisore, potrebbero verificarsi lesioni o danni a oggetti.

Non installare il teilevisore sopra o sotto un condizionatore d'aria.

Se il tevisore rimane esposto a perdite d'acqua o correnti d'aria provenienti da un conditatore per lungo tempo, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti del tevisore.

Accertarsi di installare saldamente la staffa di montaggio a parete rispetto le istruzioni contenate in quello manuale.

Se una o più viti dovessero apparire allentate o dovessero cadere, la staffa di montaggio a parete potrebbe cadere a sua volta, causando lesioni a personne o danni a oggetti. Assicurarsi di utilizzato le viti appropriate al materiale di cui è costituita la parete e installare il prodotto saldamente utilizzato almeno quattro viti con diametro di 8 mm (o equivalenti).

Accertarsi di utilizzato correttamente le viti e gli altri materiali per l'installazione in dotazione rispettoando le istruzioni contenate in quello manuale di istruzioni. Se si utilizzato alti materiali, il tevisore potrebbe cadere e causare lesioni a personne o uomini al tevisore stesso.

Accertarsi di montare correttamente la staffa rispetto la procedura spiegata nel presente manuale di istruzioni.

Se una o più viti dovessero apparire allentate o dovessero cadere, il tevisore potrebbe cadere e causare lesioni a persone o danni al tevisore stesso.

Accertarsi di serrare saldamente le viti nella posizione individata.

In caso contrario, il tevisore potrebbe cadere e causare lesioni a persona o danni al tevisore stesso.

Evitare che il teilevisore subisca urti durante I'installazione.

Se il tevisore subisce urti, potrebbe cadere o rompersi. Ciò potrebbe causare lesioni.

Accertarsi di installare il televisore su una parete perpendiculare e piana.

In caso contrario, il teilevisore potrebbe cadere e provocare lesioni.

Dopo aver completeness l'installazione del teilevisore, fissare correttamente i cavi.

Qualora persono oggetti dovessero rimanere impigliati nei cavi, ciò potrebbe causare lesioni o danni al teilevisore.

Verificare che il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati.

Se il cavo di alimentazione CA o il cavo di collegamento rimangono incastrati tra il prodotto e la parte oppure vengono piegati o attorcigliati forzamente, è possible che i conduttori interni restino scoperti, provocando cortocircuiti o rotture dei cavi stessi. Ciò potrebbe causare incendi o scousse elettriche.

Le viti necessarie per l'installazione a parete della staffa di montaggio non sono fornite in dotazione.

Per montare la staffa di montaggio a parete, utilizzare le viti appropriate per il materiale di cui è composta la parete.

Indice

Preparazione per l'installazione 5

Controllodegli elementi. 5

Scelta della posizione di installmente 6

Installation della base sulla parete. 8

Preparazione per l'installazione del teilevisore. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

Installazione del teilevisore a parete 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Altre informazioni 18

Caratteristica tecniche 18

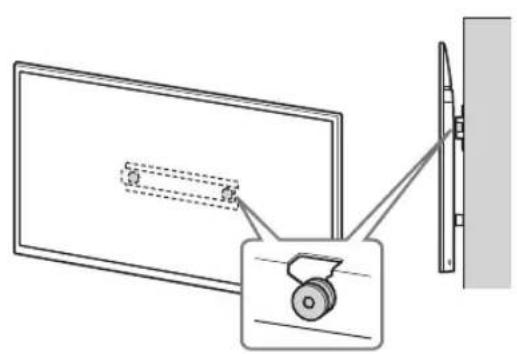

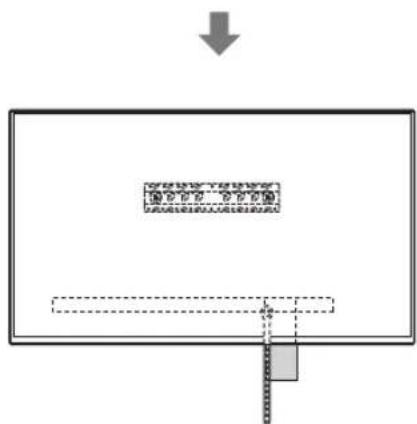

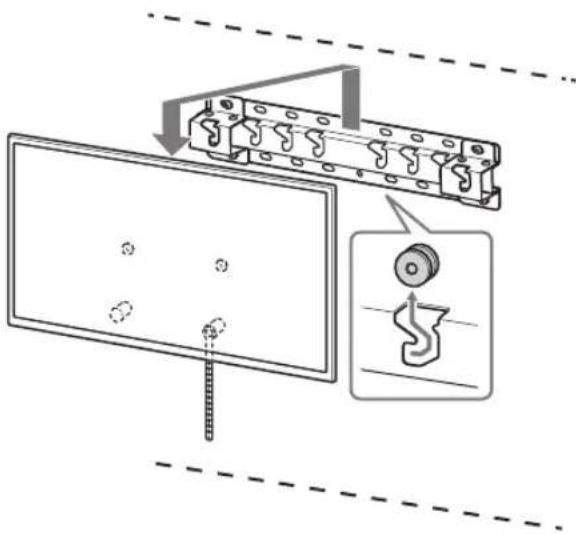

Installazione del teilevisore a parete

La procedura di installatione cambia a seconda del teilevisore da installare.

Utilizzare la staffa di montaggio a parete SU-WL450 per installare il tevisore alla parete.

Nota

• Assicurarsi di conservare le viti rimosse in un luogo sicuro, lontano alla portata dei bambini.

Preparazione per l'installazione

• Tenere la guida di riferimento e la guida di installatione del tevisore a portata di mano prima dell'infallazione.
• Accertarsi di averare a disposizione un cacciavite a stella adeguato alle viti prima di procedere con l'installazione.
• Controllare la posizione di installmente del teilevisore.
• Prepare almeno quattro viti con diametro di 8 mm e una vite con diametro di 5 mm o equivalenti (non in dotazione). Scegliere viti adatte al materiale di cui è composta la parete.

Controllo degli elementi

In dotazione con SU-WL450

• Verificare che tutti gli elementi necessari siano inclusi.

A Base (20) (1) B Gancio (2)
© PSW 6x20 (4) © PSW 4x20 con boccola (2)
E Distanziale (20) (2)	F Cinghia (1)
G Boccola (20) (M4) (2)	H PSW 4x20 (2)
I Adattatore della base (2)	J PSW 4x10 (8)
K Distanziale (60) (2)	L PSW 6x50 (2)
M Boccola (M4) (2) N PSW 4x50 (2)

Scelta della posizione di installmente

1 Scegliere la posizione di installment.

Assicurarsi che la parete abbia abbastanza spazio per il tevisore e sua in grado di sostenere un peso pari almeno a quattro volte quello del tevisore.

Consultare la segunte tabella sull'installazione del tevisore alla parete. Consultare la Guida di riferimento del tevisore per conoscere il suo peso.

Montaggio standard Montaggio sottle
Punto centrale dello schermo

Unità: mm

Nome del modello	Dimensioni del display		Dimensione centrale dello schermo		Lunghezza per il montaggio
	a	b	c	d	e
					Montaggio standar	Montaggio sottile
KD-85XG85□□	1.909	1.097	251	803	142	100
KD-75XG87□□	1.673	963	107	595	116	75
KD-75XG85□□
KD-65XG87□□	1.450	836	99	523	115	73
KD-65XG85□□
KD-55XG87□□	1.231	713	106	468	115	73
KD-55XG85□□

Nota

• I numero nella tabella potrebbero variate leggermente a seconda dell'installazione.
• Quando il tevisore è installato alla parete, la parte superiore del tevisore sporge leggermente in avanti.

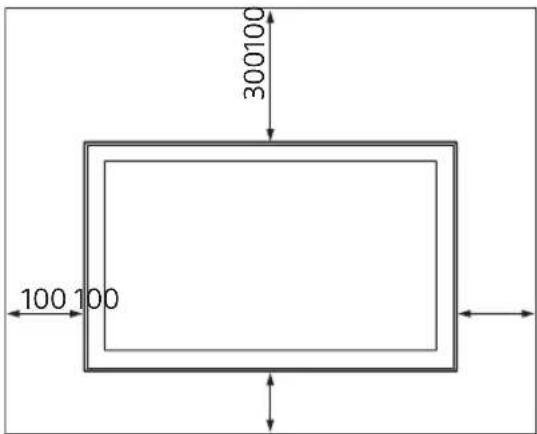

Accertarsi di lasciare uno spazio libero adeguato tra il tevisore e il soffitto e le parti sporgenti della parete, come illustrato molto.

Unità: mm

Per garantire un'adeguata ventilazione ed evitare la raccolta di sporco o polvere:

Non posare il tevisore piatto, ne installario in posizione capovolta, girato all'indietro o lateralmente.
Non posizionare il tevisore su uno scaffale, un tappeto, un fatto o un armadio.
Non copire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili.

• Non installment il tevisore nel modoindicato di seguito.

Circolazione dell'aria bloccata.

Nota

• Se si intende far passare i caviattraverso la parete, effettuare un foro nella parete per insertire i cavi prima di iniziare l'installazione. Per evitare che i cavi rimangano incastrati, posizionare il foro nella parete in modo che si trovi all'esterno del perimetro della base (20) , adattatore della base ① e del distanziale (20) , del distanziale (60) .

2 Selezionare lo stile di montaggio a parete. La distanza del retro del tevisore alla parete è selezionabile come molto除去.

2-a Montaggio standard 2-b Montaggio sottle

Consultare la tabella del passaggio 1.

AVVERTENZA

• Con il montaggio 2-b, l'accesso al terminale posteriore è limitato.

3 Consultare la tabella segunte sulla posizione di montaggio dell'adattatore della base. In caso si selezioni 2-b, saltare esta fase.

Nome del modello	Posizione dei ganci
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Fissare l'adattatore della base ①utilizzando la vite (PSW 4x10) ②alla base (20) A se si selezione 2-a.

4 Decidere le posizioni delle viti per l'installazione della base (20) A.

Consultare le caratteristiche tecniche a pagina 18. Se si selezione 2-a,utilizzare le posizi dei fori dell'adattatore della base ①

AVVERTENZA

• La parete su cui verrà montato il teilevisore deve essere in grado di sostenere un peso almeno quattro volte superiore a quello del teilevisore (Consultare la Guida di riferimento del teilevisore per verificarne il peso).

• Verificare la robustezza della parete su cui sare montato il teilevisore. Se necessario, rinforzare la parete.

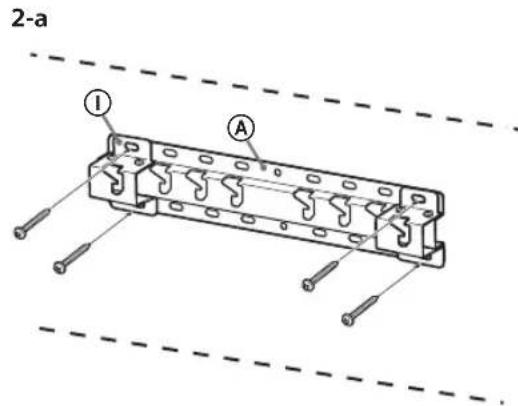

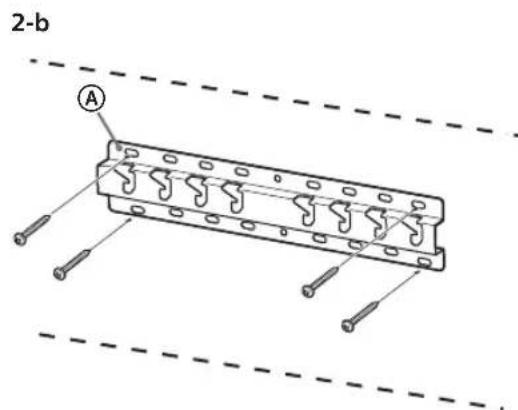

Installazione della base sulla parete

• Utilizzare almeno quattro viti con diametro di 8 mm o equivalenti (non in dotazione).
• Fissare quattro viti nei fori dell'adattatore della base ① Con base (20) A (solo 2-a).
  Installare la base (20) sulla parete orizzontalmente.

Preparazione per l'installazione del teilevisore

Per l'installazione del supporto,fare riferimento alla guida di installatione.

KD-85/75XG85□□，KD-75XG87□□

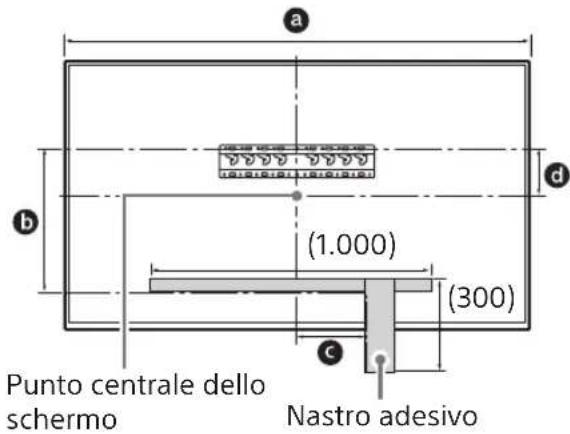

1 Contrassegnare la posizione di installazione sulla parete.

Utilizzare nastro adesivo, ecc. (non in dotazione) per contrassegnare la posizione del tevisore accanto alla base o all'adattatore della base. Fare riferimento alla seguente tabella.

Unità: mm

Nome delmodello	Lunghezza percontrassegno			Dimensione centrale delloschermo
	a	b	c	d
KD-85XG85☐☐	1.909	683	200	251
KD-75XG87☐☐	1.673	468	200	107
KD-75XG85☐☐

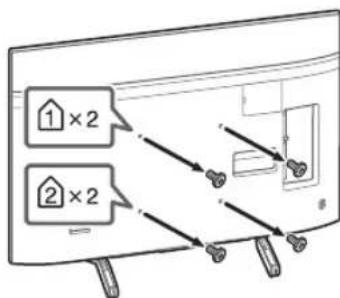

2 Rimuovere le viti alla parte posteriori del teilevisore.

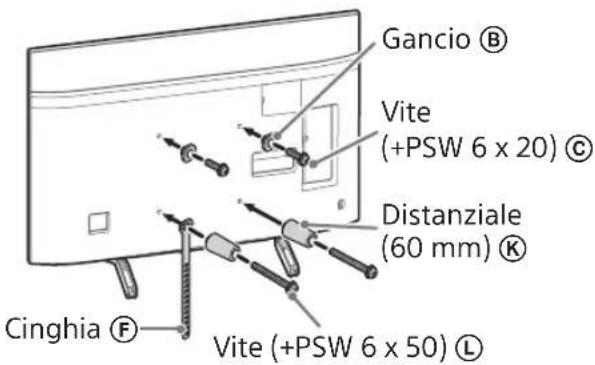

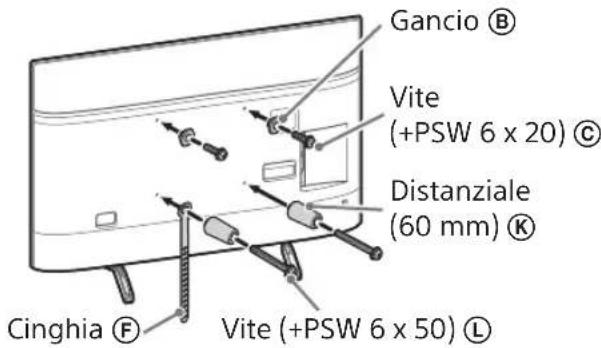

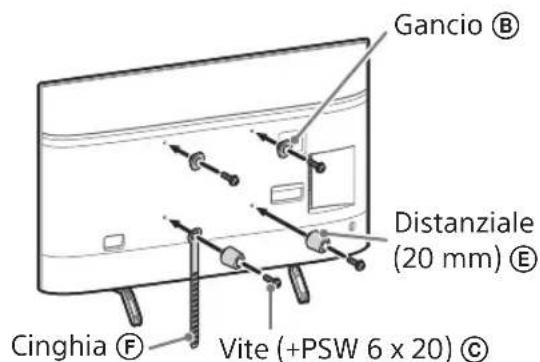

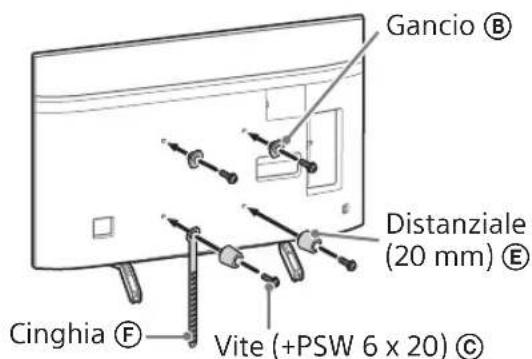

3 Fissare gli elementi di fissaggio per la staffa di montaggio a parete. Controllare gli elementi di fissaggio consultando la sezione "In dotazione con SU-WL450" sotto "Controllo degli elementi" a pagina 5.

Nota

• Fissare saldamente gli elementi di fissaggio usando le viti.
  Se si utilizes un cacciavite elettrico, la copbia devesse parsa circa 1,5 N·m {15 kgf·cm}.
  Assicurarsi di conservare le parti utilizzate o inutilizzate in un luogo sicuro per un utilizzo futuro. Conservare il presente manuale per riferimenti futuri.

Montaggio standard (2-a)

Montaggio sottle (2-b)

Nota

• Non è possibile utilizzare alcuni dei terminali presenti sulla parte posteriore del teilevisore quando si utilizes甚么 stile di montaggio.

4 Collegare i(I) cavi(o) necessari(o) al tevisore.

Accertarsi di collegare i cavi prima di installare il tevisore sulla parete. Non sare piu possibile collegare i cavi dopo l'installazione del tevisore. Consultare la Guida di riferimento in dotazione con il tevisore.

Nota

• Far eseguire la posa dei cavi nella parete a un installatore autorizzato.
  Raggruppare i cavi di collegamento per evitare di calpestarli prima del montaggio a parete.

5 Rimuovere il supporto da ravolo dal teilevisore.

• Rimuovere un lato del supporto da tavolo alla volta. Tenere saldamente il supporto da tavolo con entrambe le mani nelle le altre persone sollevano il teilevisore.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

Ripetere i passaggi precedenti e rimuovere l'alto lato del supporto da tavolo.

Nota

Per rimuovere il supporto da ravolo sono necessarie due o più personne.
- Prestare attenzione a non esercitare eccessiva forza durante la rimozione del supporto da tavolo dal teilevisore poché il teilevisore potrebbe cadere e causare lesioni o danni materiali al teilevisore.
- Prestare attenzione durante la manipolazione del supporto da tavolo per evitare danni al tevisore.
- Fare attenuationo quando si solleva il tevisore nelle si stacca il supporto da tavolo, quello potrebberovesciarsi e causare lesioni personali.
- Fare attenzione quando si rimuove il supporto da tavolo dal teilevisore per evitare che cada e danneggi la superficie su cui si trova il teilevisore.

KD-65/55XG87□□,

KD-65/55XG85□

1 Rimuovere le viti alla parte posteriore del teilevisore.

2 Fissare gli elementi di fissaggio per la staffa di montaggio a parete. Controllare gli elementi di fissaggio consultando la sezione "In dotazione con SU-WL450" sotto "Controllo degli elementi" a pagina 5.

Note

• Fissare saldamente gli elementi di fissaggio usando le viti.
  Se siutilizza un cacciavite elettrico,la copbia devesse parracirca 1,5 N-m{15 kgf·cm}.
• Assicurarsi di conservare le parti utilizzate o inutilizzate in un luogo sicuro per un utilizzo futuro. Conservare il presente manuale per riferimenti futuri.

Montaggio standard (2-a)

Montaggio sottile (2-b)

Nota

• Non è possibile utilizzare alcuni dei terminali presenti sulla parte posteriori del teilevisore quando si utilizes甚么 stile di montaggio.

3 Collegare i(l) cavi(o) necessari(o) al tevisore.

Accertarsi di collegare i cavi prima di installare il tevisore sulla parete. Non sare più possibile collegare i cavi dopo l'infallazione del tevisore. Consultare la Guida di riferimento in dotazione con il tevisore.

Nota

Far eseguire la posa dei cavi nella parete a un installatore autorizzato.
Raggruppare i cavi di collegamento per evitare di calpestarli prima del montaggio a parete.

4 Rimuovere il supporto da ravolo dal teilevisore.

• Rimuovere un lato del supporto da tavolo alla volta. Tenere saldamente il supporto da tavolo con entrambe le mani nelle le altre persone sollevano il teilevisore.

Ripetere i passaggi precedenti e rimuovere l'alto lato del supporto da tavolo.

Nota

Per rimuovere il supporto da ravolo sono necessarie due o più personne.
- Prestare attenzione a non esercitare eccessiva forza durante la rimozione del supporto da ravolo dal teilevisore poiché il teilevisore potrebbe cadere e causare lesioni o danni materiali al teilevisore.
- Prestare attenzione durante la manipolazione del supporto da tavolo per evitare danni al teilevisore.
- Fare attenzione quando si solleva il tevisore nelle si stacca il supporto da ravolo, quello potrebbe rovesciarsi e causare lesioni personali.
- Fare attenzione quando si rimuove il supporto da tavolo dal teilevisore per evitare che cada e danneggi la superficie su cui si trovato il teilevisore.

Installazione del teilevisore a parete

KD-85/75XG85□□，KD-75XG87□□

1 Sollevare il tevisore.

• Per quanto riguarda la posizione dei ganci (B) da fissare alla base o all'adattatore della base,fare riferimento alla tabella del passaggio 3 in "Scelta della posizione di installmenta" a pagina 7.
• Assicurarsi che la parte posteriore del teilevisore sia a contatto con la base o l'adattatore della base quando si tiene il teilevisore.

Nota

• Tenere saldamente il tevisore con entrambhe le mani e assicurarsi che la cinghia e la parte inferiore del tevisore siano allineati al nastro adesivo.
• Trasportare il teilevisore con tre persone e la persona che si trovava davanti al teilevisore conducce gli altri a regolare la posizione.

• Prestare molta attenzione quando si installa il teilevisore a parete, in particolare per la persona che sostiene il teilevisore dal basso. I teilevisore potrebbe cadere causando gravi lesioni personali o addirittura la morte.

2 Installare il tevisore sulla base o sull'adattatore della base.

• Far scorrere delicatamente verso il basso il televisione e agganciare i ganci ⑧ posizionati sul retro del televisione alla base o all'adattatore della base, accertandosi di controllare la forma dei fori.
• Dop o l'installazione del teilevisore alla parete, verificare che i ganci ⑧ siano fissati saldamente alla base o all'adattatore della base.
• Rilasciare entrambe le mani lentamente per assicurarsi che il teilevisore non cada.

• Dopo aver installato il teilevisore a parete, rimuovere il nastro adesivo, ecc. alla parete.

2-a

2-b

AVVERTENZA

• Assicurarsi che due o più personne (tre o più personne per teilevisori a 75 pollici e autres) mantengano il teilevisore durante il trasporto.

3 Evitare che il fondo del teilevisore si sposti.

• Sollevare la cinghia e fissarla saldamente alla parete.

• Utilizzare una vite con diametro di 5 mm o equivalente (non in dotazione).

Nota

• Tirare delicatamente il fondo del teilevisore verso di se per verificare che il teilevisore non si possa muovere. Se il teilevisore si muove, significica che non è stato fissato correttamente ed è necessario fissare nuovamente la cinghia in modo saldo.

KD-65/55XG87□□

KD-65/55XG85□

1 Sollevare il tevisore.

Per quanto riguarda la posizione dei ganci ⑧ da fissare alla base o all'adattatore della base,fare riferimento alla tabella del passaggio 3 in "Scelta della posizione di installmenta" a pagina 7.
- Assicurarsi che la parte posteriore del teilevisore sia a contatto con la base o l'adattatore della base quando si tiene il teilevisore.

Nota

• Tenere saldamente il tevisore con entrambe le mani.

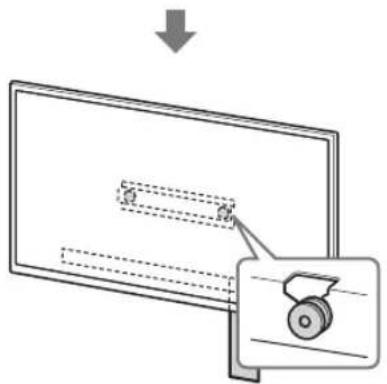

2 Installare il tevisore sulla base o sull'adattatore della base.

• Far scorrere delicatamente verso il basso il televisione e agganciare i ganci ⑧ posizionati sul retro del televisione alla base o all'adattatore della base, accertandosi di controllare la forma dei fori.
• Dopo l'installazione del teilevisore alla parete, verificare che i ganci © siano fissati saldamente alla base o all'adattatore della base.
• Rilasciare entrambe le mani lentamente per assicurarsi che il teilevisore non cada.

2-a

2-b

↓

↓

AVVERTENZA

• Assicurarsi che due o più personne (tre o più personne per teilevisori a 75 pollici e autres) mantengano il teilevisore durante il trasporto.

3 Evitare che il fondo del teilevisore si sposti.

• Sollevare la cinghia (F) e fissarla saldamente alla parete.

• Utilizzare una vite con diametro di 5 mm o equivalente (non in dotazione).

Nota

• Tirare delicatamente il fondo del teilevisore verso di se per verificare che il teilevisore non si possa muovere. Se il teilevisore si muove, significa che non è stato fissato correttamente ed è necessario fissare nuovamente la cinghia in modo saldo.

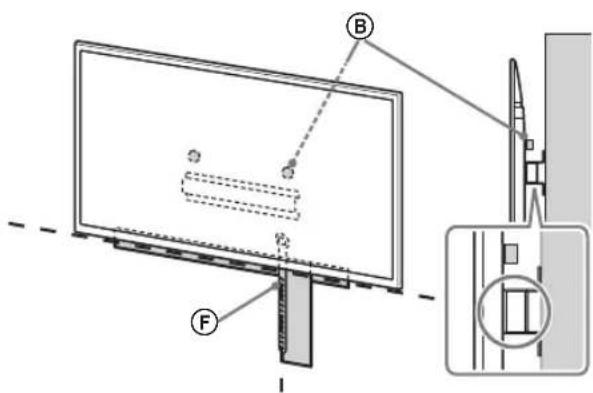

Controllo finale dopo l'installazione

Verificare quanto segue.

• I ganci ⑧ sono fissati saldamente alla base o all'adattatore della base.
• I cavi non sono attorciagliato incastrati.
• La cinghia (F) è fissata saldamente e non è allentata.

AVVERTENZA

• Un posizionamento non corretto del cavo di alimentazione CA ecc. cui causare corto circuiti e, di seguenza, incendi o scosse elettriche. Una volta completata l'installazione, accertarsi di verificarne la sicurezza.

Altre informazioni

Per rimuovere il tevisore, atteneri alla procedura di installmente descritta in precedenza, ma in ordine inverso.

AVVERTENZA

• Assicurarsi che due o più personne (tre o più personne per teilevisori a 75 pollici e autres) mantengano il teilevisore durante la rimozione.

Caratteristiche tecniche

Dimensioni: (Circa) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

q : 100

h1 : 20 (caso 2-b)

h2:60 (caso 2-a)

Peso (solo base): (Circa) [kg]

0,8

Design e specifiche tecniche sono soggette a modifiche alla preavviso.

• Verificazioni dacà sunt incluse alla tate piesele.

nyn by np nnnn npnnn 2y in nnnn nn ynnn nnnn npny .npn noo oohn noon nno nno nno nno nno nno nno nno nno nno

n nn nnn nn
