ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WX041 WORX

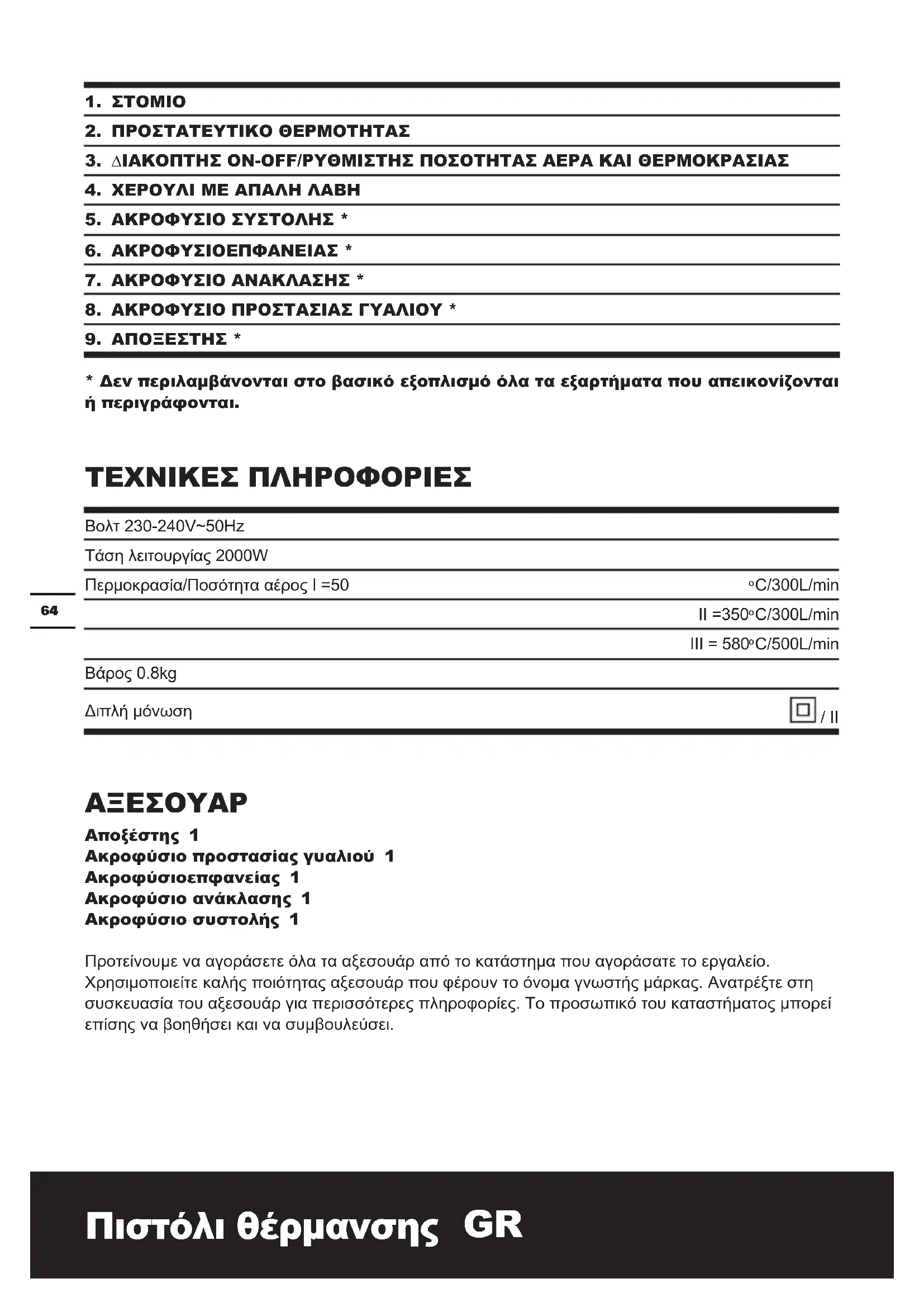

1. ΣΤΟΜΙΟ

2. ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΘΕΡΜΟΤΗΤΑΣ

3. ΔΙΑΚΟΠΤΗΣ ΟΝ-ΟFF/ΡΥΘΜΙΣΤΗΣ ΠΟΣΟΤΗΤΑΣ ΑΕΡΑ ΚΑΙ ΘΕΡΜΟΚΡΑΣΙΑΣ

4. ХЕРОУЛИ МЕ АПАЛН ЛАВН

5. ΑΚΡΟΦΥΣΙΟ ΣΥΣΤΟΛΗΣ *

6. ΑΚΡΟΦΥΣΙΟΕΠΦΑΝΕΙΑΣ *

7. ΑΚΡΟΦΥΣΙΟ ΑΝΑΚΛΑΣΗΣ *

8. ΑΚΡΟΦΥΣΙΟ ΠΡΟΣΤΑΣΙΑΣ ΓΥΑΛΙΟΥ *

9. ΑΠΟΞΕΣΤΗΣ *

* Δεν περιλαμβάνονται στο βασικό εξοπλισμό όλα τα εξαρτήματα που απεικονίζονται ή περιγράφονται.

TEXNIKEΣ ΠΛΗΡΟΦΟΡΙΕΣ

Βολτ 230-240V~50Hz
Τάση λειτουργίας 2000W
Περμοκρασία/Ποσότητα αέρος I =50	°C/300L/min
	II =350°C/300L/min
	III = 580°C/500L/min
Βάρος 0.8kg
Διπλή μόνωση	☐ / II

ΑΞΕΣΟΥΑΡ

Αποξέστης 1

Ακροφύσιο προστασίας γυαλιού 1

Ακροφύσιοεπφανείας 1

Ακροφύσιο ανάκλασης 1

Ακροφύσιο συστολής 1

Протеίνουμε να αγοράσετε όλα τα αξεσουάρ από το κατάστημα που αγοράσατε το εργαλείο. Χρησιμοποιείτε καλής ποιότητας αξεσουάρ που φέρουν το όνομα γνωστής μάρκας. Ανατρέξτε στη συσκευασία του αξεσουάρ για περισσότερες πληροφορίες. Το προσωπικό του καταστήματος μπορεί επίσης να βοηθήσει και να συμβουλεύσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΕΝΙΚΟΥ ΗΛΕΚΤΡΟΚΙΝΗΤΟΥ ΕΡΓΑΛΕΙΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις. Η μη τήρηση

των παρακάτω υποδείξεων μπορεί να έχει σα συνέπεια ηλεκτροπληξία, κίνδυνο πυρκαϊάς ή/και σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

• Το προϊόν αυτό δεν ενδείκνυται για χρήση από άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένη σωματική, αισθητηριακή ή πνευματική ικανότητα, ή έλλειψη εμπειρίας και γνώσης, εκτός και επιτηρούνται ή έχουν λάβει οδηγίες σχετικά με τη χρήση του προϊόντος από άτομο αρμόδιο για την ασφάλειά τους.
• Τα παιδιά θα πρέπει να επιτηρούνται για να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή. Εάν το καλώδιο ρεύματος υποστεί φθορά, μπορεί να αντικατασταθεί από τον κατασκευαστή, ένα αντιπρόσωπο σέρβις ή έναν αντίστοιχο εξειδικευμένο τεχνικό για να αποφευχθεί ο κίνδυνος.

ΕΠΙΠΛΕΟΝ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΠΙΣΤΟΛΙ ΘΕΡΜΟΥ ΑΕΡΑ ΣΑΣ

1. Ενδέχεται να προκληθεί πυρκαγιά σε περίπτωση εσφαλμένης χρήσης, επομένως
   a) Προσέχετε όταν χρησιμοποιείτε αυτή τη συσκευή σε μέρη όταν υπάρχουν εύφλεκτα υλικά ή αέρια, πρέπτει να προσέχετε ιδιαίτερα για να αποτραπεί πυρκαγιά ή έκρηξη.
   b) Μην κατευθύνετε το μηχάνημα για αρκετή ώρα πάνω στην ίδια θέση.
   c) Μην εργάλεσθε κοντά σε εύ"λεκτα αέρια ή υλικά.
   d) Η θερμότητα μπορεί να “τάσει σε εύ”λεκτα μέρη, που βρίσκονται εκτός του πεδίου όρασης

e) Πριν αποθηκεύσετε το μηχάνημα α"ήστε το να κρυώσει εντελώς. Το καυτό ακρο"ύσιομπορεί να προενήσει Λημιά.
f) Μη χειρίλεσθε το μηχάνημαχωρίς επίβλεψη.
2. Πριν αποθηκεύσετε το μηχάνημα α"ήστε το να κρυώσει εντελώς. Το καυτό ακρο"ύσιομπορεί να προενήσει Λημιά.

ΣΥΜΒΟΛΑ

Για περιορισμό των κινδύνων τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών

Προσοχή

Διπλή μόνωση

Φοράτε προστατευτικά για τα μάτια

Φοράτε προστατευτικά για τα αυτιά

Φοράτε Μάσκα για την σκόνη

Αυτό το προϊόν φέρει ένα σύμβολο που σχετίζεται με την αφαίρεση ηλεκτρικών και ηλεκτρονικών απορριμμάτων. Αυτό σημαίνει ότι αυτό το προϊόν δεν θα απορρίπτεται με τα οικιακά απορρίμματα αλλά ότι θα επιστρέφεται σε ένα σύστημα συλλογής το οποίο συμμορφώνεται με την Ευρωπαϊκή οδηγία 2002/96/ CE. Τότε θα ανακυκλώνεται ή θα αποσυναρμολογείται για να μειωθούν οι συνέπειες στο περιβάλλον. Ο ηλεκτρικός και ηλεκτρονικός εξοπλισμός μπορεί να είναι επικίνδυνος για το περιβάλλον και για την ανθρώπινη υγεία εφόσον περιέχει επικίνδυνες ουσίες.

ΔΙΑΔΙΚΑΣΙΑ ΦΟΡΤΙΣΗΣ

ΣΗΜΕΙΩΣΗ: Πριν χρησιμοποιήσετε το εργαλείο διαβάστε το βιβλίο οδηγιών εκτικά.

ΧΡΗΣΗ ΣΥΜΦΩΝΑ ΜΕ ΤΟΝ ΠΡΟΟΡΙΣΜΟ

Το μη_άνημα προορίLεται για τη διαμόρ"ωση και συγκόλληση πλαστικών υλικών, την αφαίρεση χρωμάτων και για τη συρρίκνωση με θερμό αέρα θερμοσυσταλτών σωληνώσεων. Είναι επίσης κατάλληλ_ για κ_λλημα με καλάι και επικασσιτέρωση, για τ_ λύσιμ_ συγ- κ_λλήσεων και για την απ_ψυη υδραγωγών.

ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

1. ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ/ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ (Εικ. Α)

Θέση σε λειτουργία:

Για να θέσετε το εργαλείο σε λειτουργία πατήστε το διακόπτη (3) στη θέση I, II ή III.

Θέση εκτός λειτουργίας:

Εκτός λειτουργίας πατήστε το διακόπτη ON/OFF (3) τέρμα στη θέση Ο. Ηταν εργαστείτε με το εργαλείο για ένα μεγάλο χρονικό διάστημα με υψηλές θερμοκρασίες αφήστε το να εργαστεί στη \$αθμίδα ψυχρού αέρος Ι για να κρυώσει πριν το θέσετε εκτός λειτουργίας.

2. ΔΙΑΤΑΗ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΥΠΕΡΘΕΡΜΑΝΣΗ

Σε περίπτωση υπερθέρμανσης (π.χ. εαιτίας στασιμότητας ροής του αέρος) γίνεται διακοπή της θέρμανσης αυτόματος, ενώ ο ανεμιστήρας συνεχίλει να εργάλεται. Ηταν πέσει η θερμοκρασία η θέρμασνη αναρχίλει να λειτουργεί.

3. ΡΥΘΜΙΣΗ ΤΗΣ ΠΟΣΟΤΗΤΑΣ ΑΕΡΟΣ ΚΑΙ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ

Με το διακόπτη (3) μπορείτε να επιλέετετρεις βαθμίδες αέρος. Ανάλογα με τις εφαρμογές μπορούν να επιλέγονται έτσι κατάλληλοι συνδυασμοί ποσότητας αέρα και θερμοκρασίας.

WX041

Βαθμίδα Θερμοκρασία Ποσότητα αέρος
I 50	°C 300L/min
II 350	°C 300L/min
III 580	°C 500L/min

Η βαθμίδα ψυχρού αέρος Ι είναι κατάλληλη για την ψύη ενός καυτού εργαλείου ή για το στέγνωμα βαφών. Είναι επίσης κατάλληλη για την ψύη του εργαλείου πριν το αποθέσετε ή πριν τοποθετήσετε τα συμπληρωματικά ακροφύσια. Η ρύθμιση Ⅲ του αέρα είναι κατάλληλη για Λύγισμα πλαστικού και Συρρίκνωση πλαστικού μέσω της θερμότητας.

Η ρύθμιση III του αέρα είναι κατάλληλη για την αφαίρεση μπογιάς και την απόψυξη των σωλήνων.

4. ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΡΓΑΣΙΑΣ

Τα στοιχεία στα παραδείγματα χρήσης που σχετίζονται με τη θερμοκρασία είναι προσεγγιστικά και μπορεί να αποκλίνουν ανάλογα με τη σύσταση του εκάστοτε υλικού. Η απόσταση του ακροφυσίου απο το υπό κατεργασίαν τεμάχιο εαρτάται από τό υλικό που προκειται να υποβληθεί σε κατεργασία. Η εκάστοτε πλέον κατάλληλη θερμοκρασία πρέπει να προσδιορίLETαι με δοκιμή. Γι' autó arχίστε με μια χαμηλή βαθμίδα θερμοκρασίας. !λα τα παραδείγματα χρήσης (εκτός

Απομάκρυνση βερνικιού από παράθυρα)

μπορούν να διεαχτούν χωρίς εαρτήματα. Η χρήση, όμως, των εκάστοτε προτεινόμενων εαρτημάτων απλοποιεί την εργασία και ανεβάλει σημαντικά την ποιότητα του αποτελέσματος.

Προσοχή “ταν αλλάζετε ακροφύσιο! Μην αγγίLετε το καυτο ακροφύσιο. Α”ήστε τοεργαλείο να κρυώσει. Φοράτε προστατευτικά γάντια.

5. ΑΠΟΞΕΣΤΗΣ (Εικ. Β)

Η τριγωνική ξύστρα είναι ιδανική για την αφαίρεση μπογιάς από επίπεδες ξύλινες επιφάνειες και γωνίες.

Να θυμάστε να καθαρίζετε τη λεπίδα μετά από τη χρήση με σύρμα τριψίματος και λίγο λάδι πριν την αποθηκεύσετε.

6. ΑΠΟΜΑΚΡΥΝΣΗ \$ΕΡΝΙΚΙΟΥ/ΔΙΑΛΥΣΗ Κ"ΛΛΑΣ

Τοποθετήστε το ακρο”ύσιο. Το βερνίκι μαλακώνεται με ζεστό αέρα και α”αιρείται με μια σπάτουλα. Μακρά επίδραση της θερμότητος καίει το βερνίκι και δυσκολεύει την απομάκρυνσή του Η σπάτουλα θα πρέπει να διατηρείται κοφτερή και καθαρή. Πολλά κολλητικά υλικά (π.χ. autokóλλητα) μπορούν αν μαλακώσουν με τη ζέστη. !ι ενώσεις μπορούν τότε να χωριστούν ή να απομακρυνθεί η κόλλα που περισσεύει.

7. ΑΠΟΜΑΚΡΥΝΣΗ ΒΕΡΝΙΚΙΟΥ ΑΠΟ ΠΑΡΑΘΥΡΑ

Κίνδυνος να σπάσουν τα τζάμια!

Χκρησιμοποιήστε οπωσδήποτε το ακροφύσιο προστασίας γυαλιού. Πάνω σε ανώμαλες επιφάνειες το βερνίκι μπορεί να απομακρυνθεί με την κατάλληλη σπάτουλα και να βουρτσισθεί με μαλακή συρματοβουρτσα.

8. ΚΕΠΑΓΩΜΑ ΥΔΡΟΣΩΛΗΝΩΝ

Συχνά, οι υδροσωλήνες δε διαφέρουν εωτερικά από τους σωλήνες φωταερίου [γκαζιού]. Απαγορεύεται η θέρμανση των σωλήνων φωταερίου.

Τοποθετήστε το ακροφύσιο ανάκλασης.

Θερμαίνετε το παγωμένο σημείο από „τα έω προς τα μέσα“. Πλαστικοί σωλήνες καθώς και συνδέσεις μεταύ σωλήνων πρέπει να θερμαίνονται προσεκτικά για ν ́ αποφευχτούν τυχόν ζημιές.

9. ΣΥΡΡΙΚΝΩΣΗ

Τοποθετήστε το ακροφύσιο συστολής. Επιλέτε τη διατομή του ερμοσυρρικνούμενου Σωλήνα ανάλογα με το υπό κατεργασία τεμάχιο, π.χ. το πέδιλο καλωδίου. Θερμαίνεται ομοιόμορφα τον εύκαμπτο θερ- μοσυρρικνούμενο σωλήνα.

10. ΣΥΓΚ"ΛΛΗΣΗ ΠΛΑΣΤΙΚΩΝ

Τοποθετήστε το ακροφύσιο συστολής και το πέδιλοσυγκόλλησης. Τα προς συγκόλληση τεμάχια και το σύρμα θερμοσυγκόλλησης πρέπει να είναι από τό ίδιο υλικ" (π.χ. πολυβινυλοχλωρίδιο με πολυβινυλοχλωρίδιο). Η ραφή πρέπει να είναι καθαρή και απαλλαγμένη από λίπη.

Θερμάντε το σημείο που πρόκεται να συγκολλήσετε μέχρι ν' αποκτήσει ελαστική μορφή. Προσέχετε, ώστε η διαφορά θερμοκρασίας μεταύ της πολτώδους και της ρευστής κατάστασης να είναι ελάχιστη. Εισάγετε το σύρμα συγκόλλησης στο πέδιλο συγκόλλησης κι αφήστε το να „τρέει“ κατά τέτοιο τρόπο ώστε στη σχισμή να σχηματιστεί μια όμοιόμορφη σπείρα.

11. ΠΑΡΑΜ"Ρ\_ΩΣΗ ΠΛΑΣΤΙΚΩΝ ΣΩΛΗΝΩΝ (Εικ. Β)

Τοποθετήστε το ακροφύσιο ανάκλασης. Για να εμποδισθεί ένα λύγισμα του σωλήνα, πρέπει να γεμισθεί με άμμο και να βουλωθεί και από τις δύο πλευρές. Θερμαίνετε όμοιόμορφα τον σωλήνα με παλιδρομική κίνηση προς τα πλάγια.

ΣΥΝΤΗΡΗΣΗ

Αφαιρέστε το φις από την πρίζα πριν να πραγματοποιήσετε ρυθμίσεις, επισκευές ή συντήρηση.

Το ηλεκτρικό σας εργαλείο δεν χρειάζεται έξτρα λίπανση ή συντήρηση. Δεν υπάρχουν επισκευαζόμενα μέρη από τον χρήστη στο ηλεκτρικό σας εργαλείο. Ποτέ μην χρησιμοποιείτε νερό ή χημικά καθαριστικά για να καθαρίσετε το ηλεκτρικό σας εργαλείο. Καθαρίστε το με ένα στεγνό ύφασμα. Πάντα να αποθηκεύετε το ηλεκτρικό σας εργαλείο σε ξηρό μέρος. Κρατάτε τις τρύπες εξαερισμού καθαρές. Κρατάτε όλα τα σημεία που ελέγχουν την εργασία καθαρά από σκόνη. Αν δείτε κάποιες σπίθες μέσα στα σημεία εξαερισμού, είναι φυσικό και δεν θα βλάψουν το εργαλείο σας.

Αν έχει καταστραφεί το καλώδιο τροφοδοσίας, θα πρέπει να αντικατασταθεί από τον κατασκευαστή, το προσωπικό του σέρβις ή εξουσιοδοτημένους τεχνικούς για να αποφευχθούν οι κίνδυνοι.

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Αυτό το προϊόν φέρει ένα σύμβολο που σχετίζεται με την αφαίρεση ηλεκτρικών και ηλεκτρονικών απορριμμάτων.

Αυτό σημαίνει ότι αυτό το προϊόν δεν θα απορρίπτεται με τα οικιακά απορρίμματα αλλά ότι θα επιστρέφεται σε ένα σύστημα συλλογής το οποίο συμμορφώνεται με την Ευρωπαϊκή οδηγία 2002/96/CE. Τότε θα ανακυκλώνεται ή θα αποσυναρμολογείται για να μειωθούν οι συνέπειες στο περιβάλλον. Ο ηλεκτρικός και ηλεκτρονικός εξοπλισμός μπορεί να είναι επικίνδυνος για το περιβάλλον και για την ανθρώπινη υγεία εφόσον περιέχει επικίνδυνες ουσίες.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣΕС ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ

Δηλώνουμε ότι το προϊόν, Περιγραφή WORX Πιστόλι θέρμανσης Τύπος WX041

Συμμορφώνεται με τις παρακάτω Οδηγίες, Μηχανολογική Οδηγία 2006/42/EC Οδηγία Ηλεκτρομαγνητικής Συμβατότητας 2004/108/EC RoHS Οδηγία 2011/65/EU

Πρότυπα συμμόρφωσης:

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60335-1

EN 60335-2-45

EN 62233

$$ \text {ko.yue} $$

C€

2013/01/11 Leo Yue POSITEC Διευθυντής Ποιότητας
