MANUAL DE UTILIZADOR WX041 WORX

9. TRATTAMENTO DI TUBI

PUESTA EN FUNCIONAMIENTO

2. ISOLAMENTO TÉRMICO

8. BOCAL PARA PROTECÇÃO DE VIDROS *

• Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

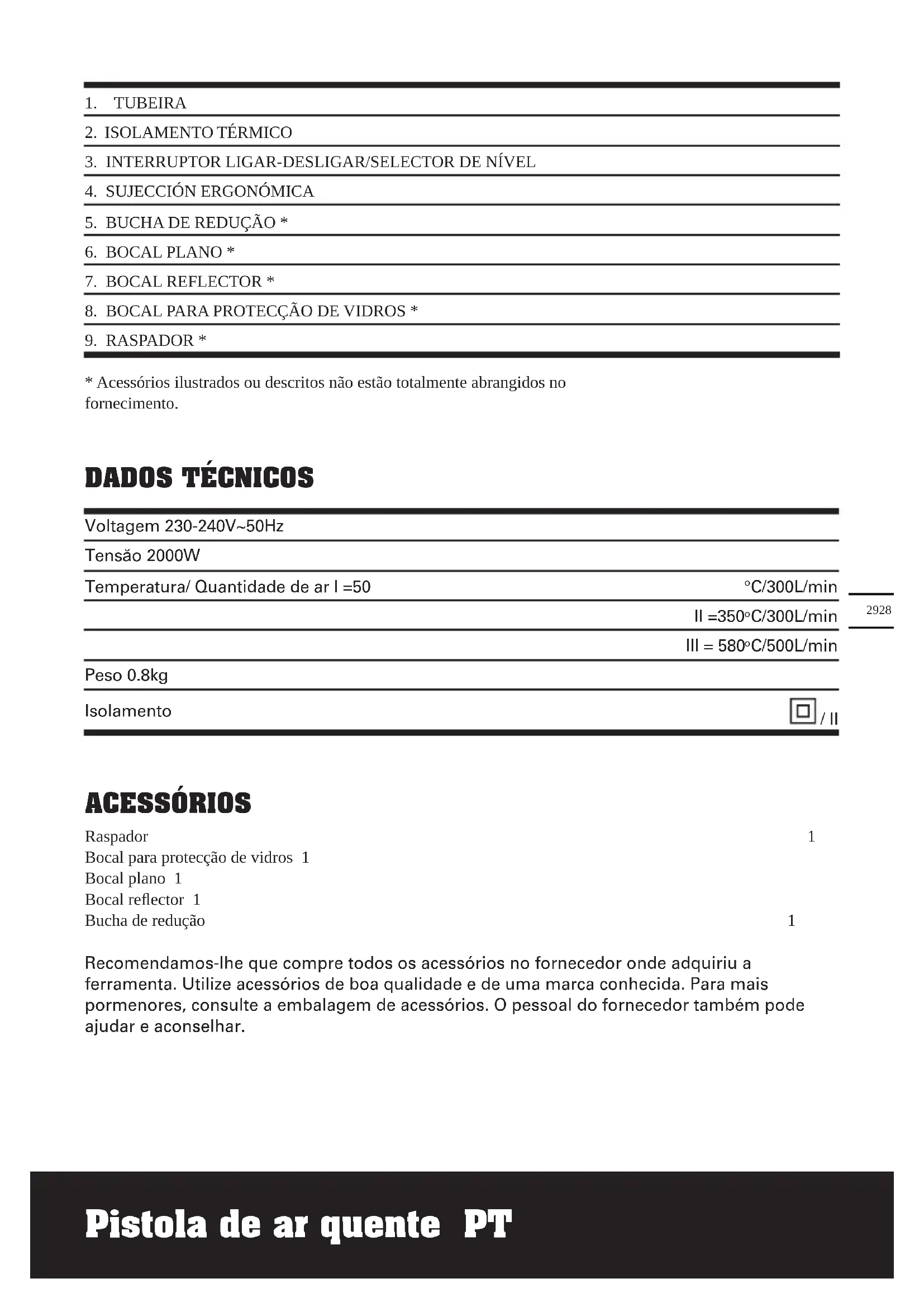

Voltagem 230-240V~50Hz Tensăo 2000W Temperatura/ Quantidade de ar I =50

C/500L/min Peso 0.8kg Isolamento / II ACESSÓRIOS Raspador 1 Bocal para protecção de vidros 1 Bocal plano 1 Bocal reflector 1 Bucha de redução 1 Recomendamos-lhe que compre todos os acessórios no fornecedor onde adquiriu a ferramenta. Utilize acessórios de boa qualidade e de uma marca conhecida. Para mais pormenores, consulte a embalagem de acessórios. O pessoal do fornecedor também pode ajudar e aconselhar. Pistola de ar quente PTPistola de ar quente PT

AVISOS GERAIS DE SEGURANçA DE fERRAMENTAS ELÉCTRICAS ATENÇÃO! Leia atentamente as seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves. Guarde estas instruções para referência futura. - Esta ferramenta não deve ser usada por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência ou conhecimentos, a não ser que sejam devidamente supervisionadas ou tenham recebido formação dada por uma pessoa responsável pela sua segurança. - As crianças devem ser sempre supervisionadas para ter a certeza de que não brincam com esta ferramenta. Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo. INSTRUçÕES DE SEGURANçA ADICIONAIS

1. Se o aparelho não for utilizado com

cuidado poderá originar incêndio, por isso a) Tenha cuidado quando utilizar este aparelho em locais onde existam materiais combustíveis ou gases, deverá tomar precauções extremas para evitar incêndio ou explosão. b) Não apontar o aparelho durante muito tempo para a mesma posição. c) Não trabalhar nas proximidades de gases ou materiais inflamáveis. d) O calor pode alcançar partes inflamáveis, que se encontram fora da área de visão. e) Deixar o aparelho esfriar completamente antes do acondicionamento. O bocal quente pode causar danos. f) Não deixar o aparelho funcionar sem vigilância.

2. Deixar o aparelho esfriar completamente

antes do acondicionamento. O bocal quente pode causar danos.Pistola de ar quente PT

Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções Aviso Isolamento duplo Usar óculos de protecçăo Usar protecçăo auricular Usar máscara anti-poeira Este produto encontra-se assinalado com um símbolo relacionado com a eliminação de resíduos eléctricos e electrónicos. Isto significa que este produto não deverá ser eliminado juntamente com resíduos domésticos, mas deverá ser enviado para um sistema de recolha em conformidade com a Directiva Europeia 2002/96/CE. Este será assim reciclado ou desmantelado de forma a reduzir o impacto ambiental. Os equipamentos eléctricos e electrónicos podem ser perigosos para o ambiente e para a saúde humana dado que contêm substâncias nocivas. SÍMBOLOS fUNCIONAMENTO NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções.

UTILIZAÇÃO CONFORME AS

DISPOSIÇÕES O aparelho é determinado para deformar e soldar peças de plástico. Remover camadas de tinta e aquecer magueiras de retracção. Também é apropriado para soldar e estanhar, soltar aderências e descongelar canos de água.

COLOCAÇÃO EM FUNCIONAMENTO

1. LIGAR E DESLIGAR (Ver Fig A)

Colocar em funcionamento: Para colocar em funcionamento deverá deslocar o interruptor de ligar-desligar(3) para a posição I,II ou III . Desligar: Para desligar deverá premir completamente o interruptor de ligar-desligar(3) até a posição O. Após trabalhar com alta temperatura, deverá permitir que para arrefecer o aparelho funcione no nível I

2. DESLIGAMENTO PARA PROTECÇÃO

TÉRMICA No caso de sobrecarga do aquecimento (p.ex. por congestionamento de ar) o aparelho a desligará automaticamente, mas o ventilador continua a funcionar. O aquecimento será religado, logo que o aparelho estiver arrefecido até a temperatura de funcionamento.

3. AJUSTAR A QUANTIDADE DE AR/

TEMPERATURA O interrruptor (3) pode ser comutado em dois níveis de três níveis de sopro. Assim, é possível escolher, de acordo com as aplicações, as combinações convenientes de quantidades de ar e de temperaturas. WX041 Nível Temperatura Quantidade de ar I 50

O nível de ar frio I é apropriado para arrefecer uma peça a ser trabalhada aquecida ou para secar tinta. Ele também é apropriado para arrefecer o aparelho antes de depositá-lo ou antes de substituir bocais de adaptação. O nível II é adequado para dobrar e encolher plástico. O nível III é adequado para remover tinta e descongelar tubos.

4. EXEMPLOS DE TRABALHO

As indicações sobre os ajustes de temperatura nos exemplos de aplicação são valores aproximativos, que podem variar de acordo com as características do material. A distância entre a tubeira e a peça a trabalhar depende do material a trabalhar. Recomenda-se verificar a temperatura mais conveniente através de uma experimentação. Comece por tanto com um baixo nível de temperatura. Todos os exemplos de aplicação (excepto Remover verniz de vidros ) podem ser realizados sem acessórios. A utilizaçao dos acessórios recomendados, simplifica no entanto o trabalho e aumenta sensivelmente a qualidade do resultado. Cuidado ao substituir o bocal, perigo de queimaduras! Não tocar no bocal quente. Permitir que o aparelho arrefeça. Usar luvas de protecção.

5. RASPADOR (VER Fig B)

O raspador triangular é ideal para remover tinta de superfícies e extremidades planas de madeira. Limpe a lâmina após cada utilização com palha-de-aço e lubrifique-a ligeiramente antes de armazenar.

6. REMOVER VERNIZ/SOLVER COLA

Colocar o bocal plano. Amolecer o verniz com ar quente e levantá-lo regularmente com uma espátula. O verniz queima se for exposto a calor durante um período prolongado, o que dificulta a sua remoção. Recomenda- se manter a espátula bem afiada e limpa. Muitas colas (p.ex. autocolantes) amolecem quando são expostos a calor. Então, pode-se separar junções ou remover cola excedente.

7. REMOVER VERNIZ DE VIDROS

Risco de quebrar o vidro! É imprescindível usar o bocal para protecção de vidros. Em superfícies polidas, o verniz pode ser levantado com a espátula conveniente e removido com uma escova de arame mole.

8. DESCONGELAR CANALIZAÇÕES DE

ÁGUA Frequentemente as tubulações de água não se diferem exteriormente de tubulações de gás. Tubulações de gás não devem de modo algum serem aquecidas. Colocar o bocal reflector. Sempre aquecer um local congelado começando pelos cantos e movimentando- se para o centro. Tubos de plástico, assim como ligações entre partes de tubos devem ser aquecidos com muito cuidado, para evitar danos.

Colocar o bocal de redução. Seleccionar o diâmetro da mangueira rectrátil de acordo com a peça a ser trabalhada, p.ex. terminal de cabos. Aquecer o tubo retráctil homogeneamente.

10. SOLDAR PLÁSTICOS

Colocar o bocal de redução e a sapata para soldar. As peças a serem soldadas e o arame de soldar têm que ser do mesmo material (p.ex. PVC com PVC). A costura tem que estar limpa e livre de gorduras. Aquecer o local de junção. Não se esqueça de que a diferença de temperatura entre o estado pastoso e o estado líquido de um plástico é muito pequena. Em seguida aplicar o arame de solda e permitir que escoe para dentro da fenda, de modo que se forme um cordão uniforme.

11. DEFORMAR TUBOS PLÁSTICOS (Ver

Fig C) Colocar o bocal reflector. Para impedir que o tubo dobre, este tem que ser enchido de areia e tapado nos dois lados. Aquecer o tubo homogeneamente movendo-o de um lado para o outro.Pistola de ar quente PT

MANUTENçÃO Retire o cabo de alimentação da tomada antes de efectuar quaisquer ajustamentos, reparações ou manutenção. A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. A ferramenta, o conjunto de baterias e o carregador não têm peças susceptíveis de ser substituídas pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Se observar a ocorrência de faíscas nas ranhuras de ventilação, isso é normal e não danificará a sua ferramenta. Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo. PROTECçÃO AMBIENTAL Este produto encontra-se assinalado com um símbolo relacionado com a eliminação de resíduos eléctricos e electrónicos. Isto significa que este produto não deverá ser eliminado juntamente com resíduos domésticos, mas deverá ser enviado para um sistema de recolha em conformidade com a Directiva Europeia 2002/96/CE. Este será assim reciclado ou desmantelado de forma a reduzir o impacto ambiental. Os equipamentos eléctricos e electrónicos podem ser perigosos para o ambiente e para a saúde humana dado que contêm substâncias nocivas. DECLARAçÃO DE CONfORMIDADE Nós, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaramos que o produto Descrição WORX Pistola de ar quente Tipo WX041 Cumpre as seguintes Directivas Directiva respeitante a Máquinas 2006/42/EC Directiva respeitante a Compatibilidade Electromagnética 2004/108/EC Diretivo RoH 2011/65/EU Normas em conformidade com EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60335-1 EN 60335-2-45 EN 62233 2013/01/11 Leo Yue Gestor de Qualidade POSITECHete lucht pistool NL
