KÄYTTÖOHJE WX041 WORX

* Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen. delivery.

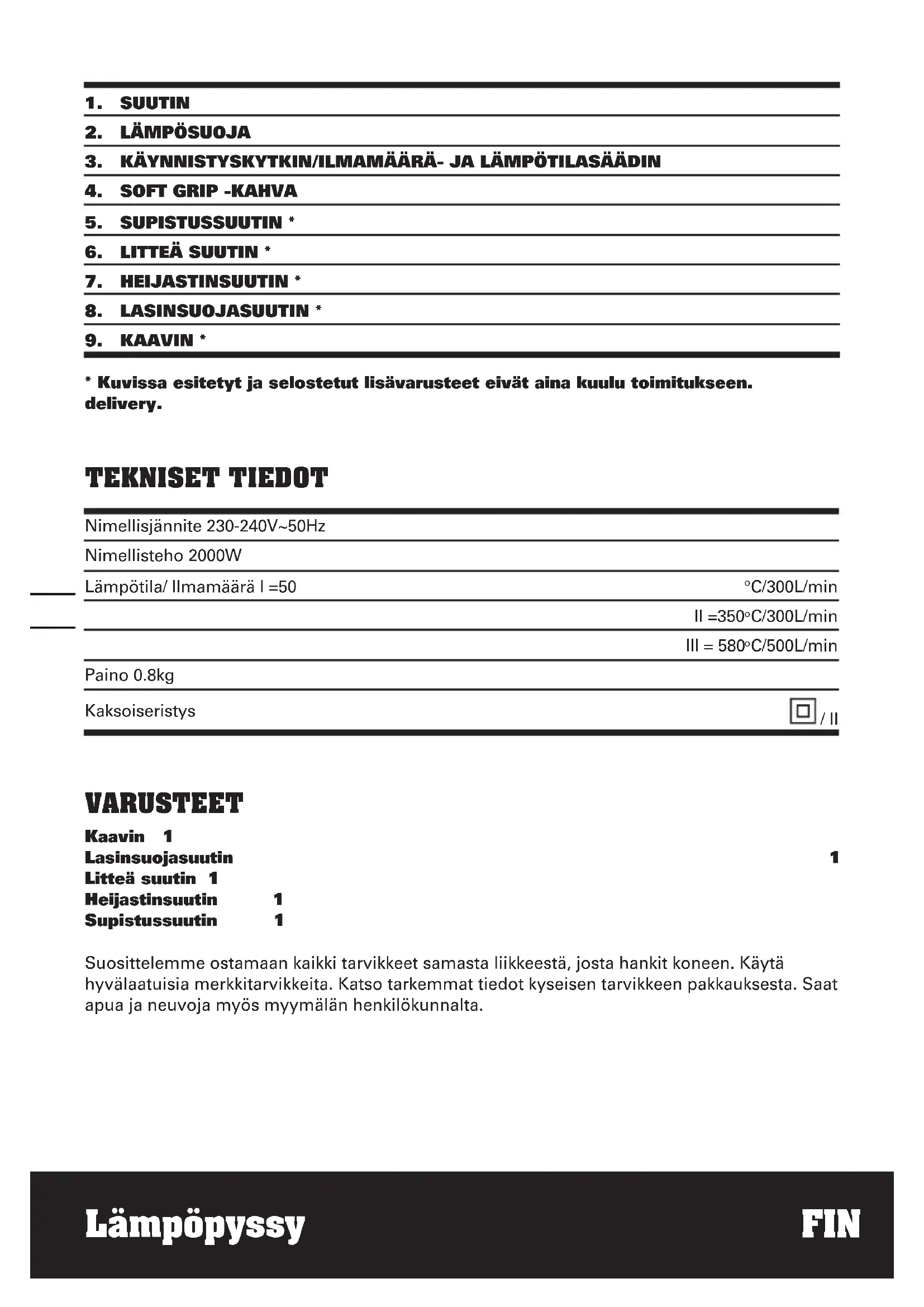

TEKNISET TIEDOT

Nimellisjännite 230-240V~50Hz
Nimellisteho 2000W
Lämpötila/ Ilmamäärä I =50	°C/300L/min
	II =350°C/300L/min
	III = 580°C/500L/min
Paino 0.8kg
Kaksoiseristys	☐ / II

VARUSTEET

Kaavin 1

Lasinsuojasuutin

Litteä suutin 1

Heijastinsuutin 1

Supistussuutin 1

1

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvälaatuisia merkkitarvikkeita. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

MOOTTORITYÖKALUN YLEI- SET TURVALLISUUSVAROI- TUKSET

VAROITUS! Lue kaikki ohjeet.

Varoitusten ja ohjeiden noudattamatta jättämisestä voi olla seurauksena sähköisku, tulipalo ja/tai vakava tapaturma.

Tallenna kaikki varoitukset ja ohjeet myöhempää käyttoä varten.

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaanlukien), jotka ovat fyysisesti, aisteiltaan tai henkisiltä kyvyiltään heikkoja, tai joilta puuttuu kokemusta ja tietämystä, ellei heitä ole valvomassa tai ohjaamassa laitteen käyttöön heidän turvallisuudestaan vastaava henkilö.
• Lapsia tulee valvoa, jotteivät he leiki laitteella.

Jos sähköjohto on vahingoittunut, joko valmistajan, huoltoedustajan tai muun pätevän huoltohenkilöstön on vaihdettava se vaaran välttämiseksi.

1. Anna laitteen jäähtyä täysin ennen varastointia. Kuuma suutin voi aikaansaada vaurioita.

LISÄTURVALLISUUSO- HJEITA KUUMAILMAPUHAL- TIMELLESI

1. Jos laitetta ei käytetä huolellisesti, seurauksena voi olla tulipalo. Jäähdytä
   a) Ole varovainen, kun käytät tätä laitetta paikoissa, joissa on palavia materiaaleja tai kaasuja, on otettava käyttöön äärimmäiset varotoimet tulipalon tai räjähdyksen estämiseksi.
   b) Älä suuntaa laitetta pitkäksi aikaa yhteen ja samaan paikkaan.
   c) Älä työskentele helposti syttyvien kaasujen tai aineiden läheisyydessä.
   d) Lämpö voi päästä syttyviin osiin, jotka eivät ole näkyvissä.
   e) Anna laitteen jäähtyä täysin ennen varastointia. Kuuma suutin voi aikaansaada vaurioita.
   f) Älä anna laitteen käydä ilman valvontaa.

SYMBOLIT LATAAMINEN

Käyttäjän täytyy lukea ohjekirja loukkaantumisvaaran vähentämiseksi

Varoitus

Kaksoiseristys

Käytä hengityssuojainta

Käytä suojalaseja

Käytä kuulonsuojaimia

Tämä tuote on merkitty symbolilla liittyen sähkö- ja elektroniikkajätteen hävittämiseen. Tämä tarkoittaa, että tätä tuotetta ei saa hävittää talousjätteen mukana, vaan se pitää palauttaa keräysjärjestelmään, joka on eurooppalaisen direktiivin 2002/96/CE mukainen. Sen jälkeen se kierrätetään tai puretaan tarkoituksena vähentää vaikutusta ympäristöön. Sähkö- ja elektroniikkalaitteet voivat olla vaarallisia ympäristölle ja ihmisen terveydelle, koska ne sisältävät vaarallisia aineita.

HUOMAUTUS: Ennen työkalun käyttöä, lue ohjekirja huolellisesti.

MÄÄRÄYKSENMUKAINEN KÄYTTÖ

Laite on tarkoitettu muovin muotoiluun ja hitsaukseen, maalipinnan poistoon ja kutistussukan kuumentamiseen. Se soveltuu myös juottamiseen ja tinaamiseen, liimasidosten avaamiseen ja vesijohtojen sulatukseen.

KÄYTTÖÖNOTTO

1. KÄYNNISTYS JA PYSÄYTYS (Katso Kuva A)

Käynnistys:

Käynnistä painamalla käynnistyskytkin (3) asentoon I, II tai III.

Pysäytys:

Pysäytä painamalla käynnistyskytkin (3) vasteeseen asti suuntaan O. Anna pidemmän työrupeaman jälkeen, korkealla lämpötilalla, laitteen jäähtyä hetken käyttämällä sitä kylmäasennossa I.

2. LÄMPÖSUOJAKATKAISU

Lämmityslaitteen ylikuumetessa (esim. ilmasulun takia) kytkeytyy laite automaattisesti pois lämmityslaitteen, puhallin käy edelleen. Laitteen jäähdyttyä käyttölämpötilaan, lämmityslaite käynnistyy uudelleen.

3. ILMAMÄÄRÄN JA LÄMPÖTILAN ASETUS

Käynnistyskytkin (3) voidaan asettaa kolmeen puhallinasentoon. Näin voidaan käytöstä riippuen valita sopiva ilmamäärä- ja lämpötilayhdistelmä.

WX041

Asento Lämpötila Ilmamäärä
I 50	°C 300L/min
II 350	°C 300L/min
III 580	°C 500L/min

Kylmäilma-asento I on tarkoitettu kuumenneen työkappaleen jäähdyttämiseen tai maalin kuivattamiseen. Se soveltuu myös itse

kuumailmapuhaltimen jäähdyttämiseen ennen pois asettamista tai puhallussuuttimen vaihtoa.

Ilma-asetus II soveltuu taipuisalle muoville ja kutistuvan muovin kuumentamiseen. Ilma-asetus III soveltuu maalin poistamiseen ja putkien sulatukseen.

4. TYÖSKENTELYESIMERKKEJÄ

Käyttöesimerkkien tiedot lämpötila- asetuksista ovat viitteellisiä, ja ne voivat poiketa käsiteltävästä materiaalista riippuen. Suuttimen etäisyys työkappaleeseen riippuu työstettävästä materiaalista. Kokeilemalla löydät tarkoitukseen parhaiten sopivan lämpötilan. Aloita tämän takia alhaisella lämpötilaportaalla. Kaikki käyttöesimerkit (lukuun ottamatta Maalin poisto ikkunapuitteista ) voidaan suorittaa ilman lisätarvikkeita. Ehdotettujen lisätarvikkeiden käyttö helpottaa kuitenkin työtä ja parantaa lopputuloksen laatua huomattavasti.

Ole varovainen, kun vaihdat suutinta, voit polttaa itseäsi! Älä kosketa kuumaa suutinta. Anna laitteen jäähtyä. Käytä suojakäsineitä.

5. KAAVIN (Katso Kuva B)

Kolmion muotoinen kaavinrauta soveltuu ihanteellisesti maalin poistamiseen tasaiselta puupinnalta ja reunoilta.

Muista puhdistaa terä käytön jälkeen teräsvillalla ja öljyä kevyesti ennen säilyttämistä.

6. MAALIN POISTO/LIIMAN IRROTTAMINEN

Asenna litteä suutin. Maali pehmennetään kuumentamalla ja poistetaan tasaisesti lastalla. Liian pitkään kestävä kuumentaminen polttaa maalin ja vaikeuttaa sen poistamista. Lasta tulee pitää terävänä ja puhtaana. Monet liimat (esim. tarroissa) pehmenevät kuumennettaessa. Liimausliitokset voidaan siten irrottaa ja ylimääräinen liima poistaa pinnasta.

7. MAALIN POISTO IKKUNAPUITTEISTA Lasi on vaarassa särkyä!

Käytä ehdottomasti lasinsuojasuutinta. Profiilipinnoista voidaan maali poistaa sopivalla lastalla ja harjata irti pehmeällä teräslankaharjalla.

8. VESIPUTKIEN SULATTAMINEN Vesijohtoja ja kaasujohtoja ei usein erota toisistaan ulkoisesti. Kaasujohtoja ei missään tapauksessa saa lämmittää.

Asenna heijastinsuutin. Lämmitä jäätynyttä kohtaa aina reunasta keskikohtaan päin. Lämmitä muoviputket ja putkien liitoskohdat erityisen varovasti, vaurioiden välttämiseksi.

9. SUPISTAMINEN

Asenna supistussuutin. Valitse kutistussukan halkaisija työkappaleen, esim. kaapelikengän, mukaan. Kutistussukka kuumennetaan tasaisesti.

10. MUOVIEN HITSAUS

Asenna supistussuutin ja hitsaussuutin. Yhteenhitsattavien työkappaleiden ja hitsauslangan on oltava samaa ainetta (esim. PVC vain PVC: n kanssa). Sauman on oltava puhdas ja rasvaton. Lämmitä saumakohta taikinamaiseksi. Ota huomioon, että muovi hyvin pienellä lämpötilan korottamisella muuttuu taikinamaiseksi. Syötä hitsauslankaa ja anna sen valua rakoon niin, että syntyy tasainen paksunnos.

11. MUOVIPUTKIEN MUOTOILU (Katso Kuva C)

Asenna heijastinsuutin. Jotta estetään putken taittuminen on se täytettävä hiekalla ja suljettava molemmista päistä. Putkea kuumennetaan tasaisesti heiluttamalla suutinta sivusuunnassa.

HUOLTO

Irrota pistoke pistorasiasta ennen kuin teet mitään säätöjä tai huoltoja.

Kone ei vaadi voitelua eikä huoltoa. Koneen sisällä ei ole käyttäjän huollettavia osia. Älä käytä vettä tai kemiallisia puhdistusaineita koneen puhdistukseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin tuuletusaukot puhtaana. Pidä kytkimet ja säätimet pölyttöminä. Tuuletusaukoista näkyvä

kipinöinti on normaalia eikä vahingoita konetta.

Jos virtajohto on vahingoittunut, se on sähköiskun välttämiseksi jätettävä valmistajan, valtuutetun huoltoedustajan tai vastaavan pätevän sähköteknikon vaihdettavaksi.

YMPÄRISTÖN SUOJELU

Tämä tuote on merkitty symbolilla liittyen sähkö- ja elektroniikkajätteen hävittämiseen. Tämä tarkoittaa, että tätä tuotetta ei saa hävittää talousjätteen mukana, vaan se pitää palauttaa keräysjärjestelmään, joka on eurooppalaisen direktiivin 2002/96/CE mukainen. Sen jälkeen se kierrätetään tai puretaan tarkoituksena vähentää vaikutusta ympäristöön. Sähkö- ja elektroniikkalaitteet voivat olla vaarallisia ympäristölle ja ihmisen terveydelle, koska ne sisältävät vaarallisia aineita.

VAATIMUSTENMUKAISUUS- VAKUUTUS

We,

POSITEC Germany GmbH

Vakuutamme täten, että tuote

Selostus WORX Lämpöpyssy

Tyyppi WX041

Täyttää seuraavien direktiivien määräykset:

Konedirektiivi 2006/42/EY

Direktiivi sähkömagneettisesta

yhdenmukaisuudesta 2004/108/EY

RoHS Direktiivi 2011/65/EU

Yhdenmukaisuusstandardit

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60335-1

EN 60335-2-45

EN 62233

keo.yue

C€

2013/01/11

Leo Yue

POSITEC Laatupäällikkö
