GEBRUIKSAANWIJZING WX041 WORX

* Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.

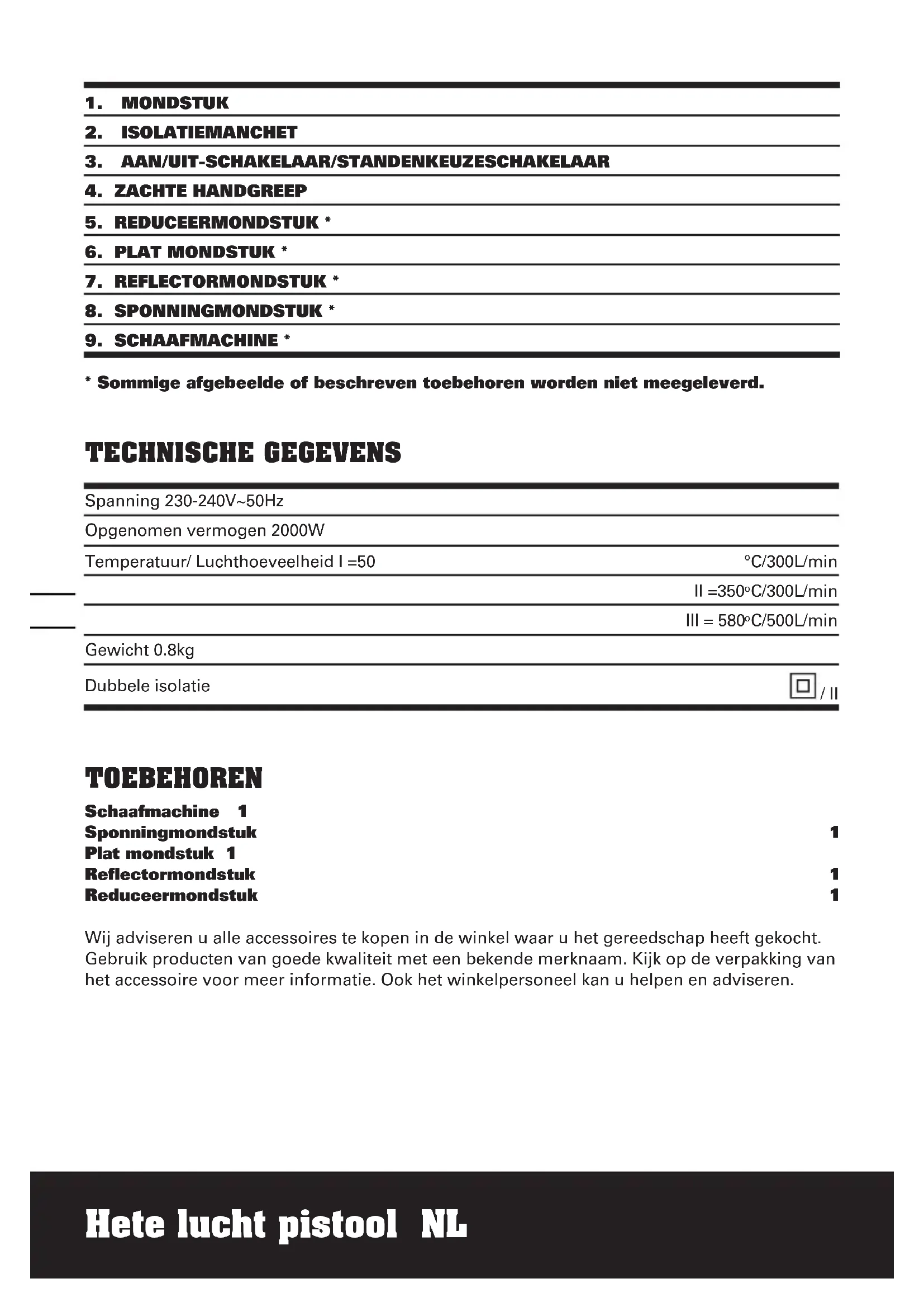

TECHNISCHE GEGEVENS

Spanning 230-240V~50Hz
Opgenomen vermogen 2000W
Temperatuur/ Luchthoeveelheid I =50	°C/300L/min
	II =350°C/300L/min
	III = 580°C/500L/min
Gewicht 0.8kg
Dubbele isolatie	☐ / II

TOEBEHOREN

Schaafmachine 1
Sponningmondstuk	1
Plat mondstuk 1
Reflectormondstuk	1
Reduceermondstuk	1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

WAARSCHUWING! Lees alle instructies zorgvuldig door.

u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere naslag.

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke of mentale capaciteiten of een verminderd waarnemingsvermogen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van iemand die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht worden gehouden om te verzekeren dat ze niet met het apparaat spelen.

Wanneer de stroomtoevoerdraad beschadigd is, dient deze vervangen te worden door de fabrikant, de reparatiedienst of een soortgelijk bevoegde persoon, om zo gevaren te voorkomen.

BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR UW HEAT-GUN

1. Wordt het toestel niet met zorg gebruikt, dan kan dat brand tot gevolg hebben. Dus:
   a) Wees voorzichtig als u dit apparaat in plaatsen met brandbare materialen of gassen gebruikt. Om brand en explosie te voorkomen, moet u uitermate voorzichtig zijn.
   b) Richt het apparaat niet gedurende lange tijd op dezelfde plaats.
   c) Werk niet in de buurt van licht ontvlambare gassen of materialen.
   d) Warmte kan terechtkomen bij brandbare delen die niet zichtbaar zijn.
   e) Laat het apparaat volledig afkoelen

voordat u het opbergt.

f) Laat het apparaat niet onbeheerd werken.
2. Laat het apparaat volledig afkoelen voordat u het opbergt.

SYMBOLLEN BEDIENINGSINSTRUCTIES

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

Waarschuwing

Dubbele isolatie

Draag oogbescherming

Draag een stofmasker

Dit product is gemarkeerd met een symbool betreffende het verwijderen van elektrisch en elektronisch afval. Dat betekent dat het product niet bij het huisvuil geworpen mag worden, maar naar een inzamelingspunt moet worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/CE. Daar wordt het dan gedemonteerd voor recycling, zodat de schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten kunn gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het uctieboekje.

GEBRUIK VOLGENS BESTEMMING

Het apparaat is bestemd voor het vormen en lassen van kunststof, het verwijderen van verflagen en het verwarmen van krimpkousen. Het is eveneens geschikt voor soldeer- en vertinwerk, het losmaken van lijmverbindingen en het ontdooien van waterleidingen.

INGEBRUIKNEMING

1. IN- EN UITSCHAKELEN (Zie Fig A) Inschakelen:

Wanneer u het apparaat wilt inschakelen, drukt u de aan/uit-schakelaar (3) in stand I, II of III.

Uitschakelen:

Wanneer u het apparaat wilt uitschakelen, drukt u de aan/uit-schakelaar (3) tot aan de aanslag in de stand 0.

Laat na langdurige werkzaamheden met een hoge temperatuur het apparaat voor het uitschakelen ter afkoeling in de koudeluchtstand I lopen.

2. THERMISCHE BEVEILIGING

De verwarming wordt bij overbelasting (bijvoorbeeld door luchtophoping) automatisch uitgeschakeld, de blazer blijft dan echter werken. Wanneer het apparaat tot de bedrijfstemperatuur is afgekoeld, wordt de verwarming weer ingeschakeld.

De schakelaar (3) kan in drie blaasstanden worden gezet. Zo kunnen bij de verschillende toepassingen passende uchthoeveelheid- en temperatuurcombinaties worden gekozen.

WX041

Stand Temperatuur Luchthoeveelheid
I 50	°C 300L/min
II 350	°C 300L/min
III 580	°C 500L/min

De koudeluchtstand I is geschikt voor het afkoelen van een verhit werkstuk of voor het drogen van verf. Deze is eveneens geschikt om het apparaat af te koelen voordat het wordt neergezet of voor het wisselen van mondstukken.

De luchtinstelling II is geschikt voor buigzaam plastic of door hitte krimpend plastic.

De luchtinstelling III is geschikt om verf te verwijderen en pijpen te ontdooien.

4. WERKVOORBEELDEN

Gegevens over temperatuurinstellingen in de toepassingsvoorbeelden zijn richtwaarden, die afhankelijk van de aard van het materiaal kunnen afwijken. De afstand van het mondstuk tot het werkstuk is afhankelijk van het te bewerken materiaal.

De juiste temperatuur kan het best proefsgewijs worden bepaald. Begin daarom met een lage temperatuurstand.

Alle toepassingsvoorbeelden (behalve

Lak van vensters verwijderen) kunnen worden uitgevoerd zonder toebehoren. Het gebruik van het geadviseerde toebehoren vereenvoudigt echter de werkzaamheden en verbetert de kwaliteit van het resultaat aanzienlijk.

Voorzichtig bij het wisselen van het mondstuk, verbrandingsgevaar! Raak het hete mondstuk niet aan. Laat het apparaat afkoelen. Draag werkhandschoenen.

5. SCHAAF MACHINE (Zie Fig B)

Neem het handvat van de machine, verwijder de moer, monteer het driehoekige mes en zet de moer weer vast. De driehoekige verfkrabber is ideel om van platte houten oppervlakken en randen verf te verwijderen.

Denk eraan dat u na gebruik het blad met staalwol en het met een beetje olie invet voor het opslaan.

6. VERF OF LIJM VERWIJDEREN

Breng het platte mondstuk aan. Maak de verf of lak met hete lucht zacht en trek deze met een spatel gelijkmatig los. Bij langdurige verhitting verbrandt de verf of lak en laat deze moeilijker los. De spatel moet scherp zijn en goed schoon worden gehouden. Veel lijmsoorten (b.v. stickers) worden zacht bij verwarmen. Verbindingen kunnen dan worden losgetrokken en de overtollige lijm kan worden verwijderd.

7. LAK VAN VENSTERS VERWIJDEREN Gevaar voor glasbreuk!

Gebruik beslist het sponningmondstuk. Op vlakken met een profiel kan de verf met een passende spatel worden losgetrokken en met een zachte staalborstel worden losgekrabd.

8. WATERLEIDINGEN ONTDOOIEN Waterleidingen zijn vaak aan hun uiterlijk niet van gasleidingen te onderscheiden.

Gasleidingen mogen in geen geval worden verwarmd. Breng het reflectormondstuk aan. Verwarm de bevroren plaats altijd van de rand tot aan het midden. Verwarm kunststof buizen en verbindingen tussen buisstukken bijzonder voorzichtig om beschadigingen te voorkomen.

9. KRIMPEN

Breng het reduceermondstuk aan. Kies de diameter van de krimpkous afhankelijk van het werkstuk, bijvoorbeeld een kabelschoen. Verwarm de krimpkous gelijkmatig.

10. KUNSTSTOF LASSEN

Breng het reduceermondstuk en de lasschoen aan. De werkstukken die aan elkaar moeten worden gelast en de lasdraad moeten van het zelfde material zijn. (b.v. PVC met PVC). De naad moet schoon en vetvrij zijn. Verwarm de naad tot deze deegachtig is. Let erop, dat het temperatuurverschil tussen kneedbare en vloeibare toestand van een kunststof gering is. Voer vervolgens de lasdraad toe en laat deze in de spleet lopen, zodat een gelijkmatige verdikking ontstaat.

11. KUNSTSTOFBUIS WERVORMEN (Zie Fig C)

Breng het reflectormondstuk aan. Om te verhinderen, dat de buis omknikt, moet deze met zand worden gevuld en aan beide kanten afgesloten. Verwarm de buis regelmatig door deze heen en weer te bewegen.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert.

Dit elektrische gereedschap hoeft niet extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kunnen vonken zichtbaar zijn in de ventilatiegleuven. Dit is normaal en leidt niet tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden vervangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd persoon.

BESCHERMING VAN HET MILIEU

Dit product is gemarkeerd met een symbool betreffende het verwijderen van elektrisch en elektronisch afval.

Dat betekent dat het product niet bij het huisvuil geworpen mag worden, maar naar een inzamelingspunt moet worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/CE. Daar wordt het dan gedemonteerd voor recycling, zodat de schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten kunn gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product

Beschrijving wORX Hete lucht pistool

Type wX041

Overeenkomt met de volgende richtlijnen

Richtlijn Machines 2006/42/EG

RichtlijnElektronischeCompatibiliteit

2004/108/EG

Directiva respeitante RoHS 2011/65/EU

Standaards in overeenstemming met

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60335-1

EN 60335-2-45

EN 62233

$$ \text {ko.yue} $$

C€

2013/01/11

Leo Yue

POSITEC Kwaliteitsmanager
