MANUALE UTENTE WX041 WORX

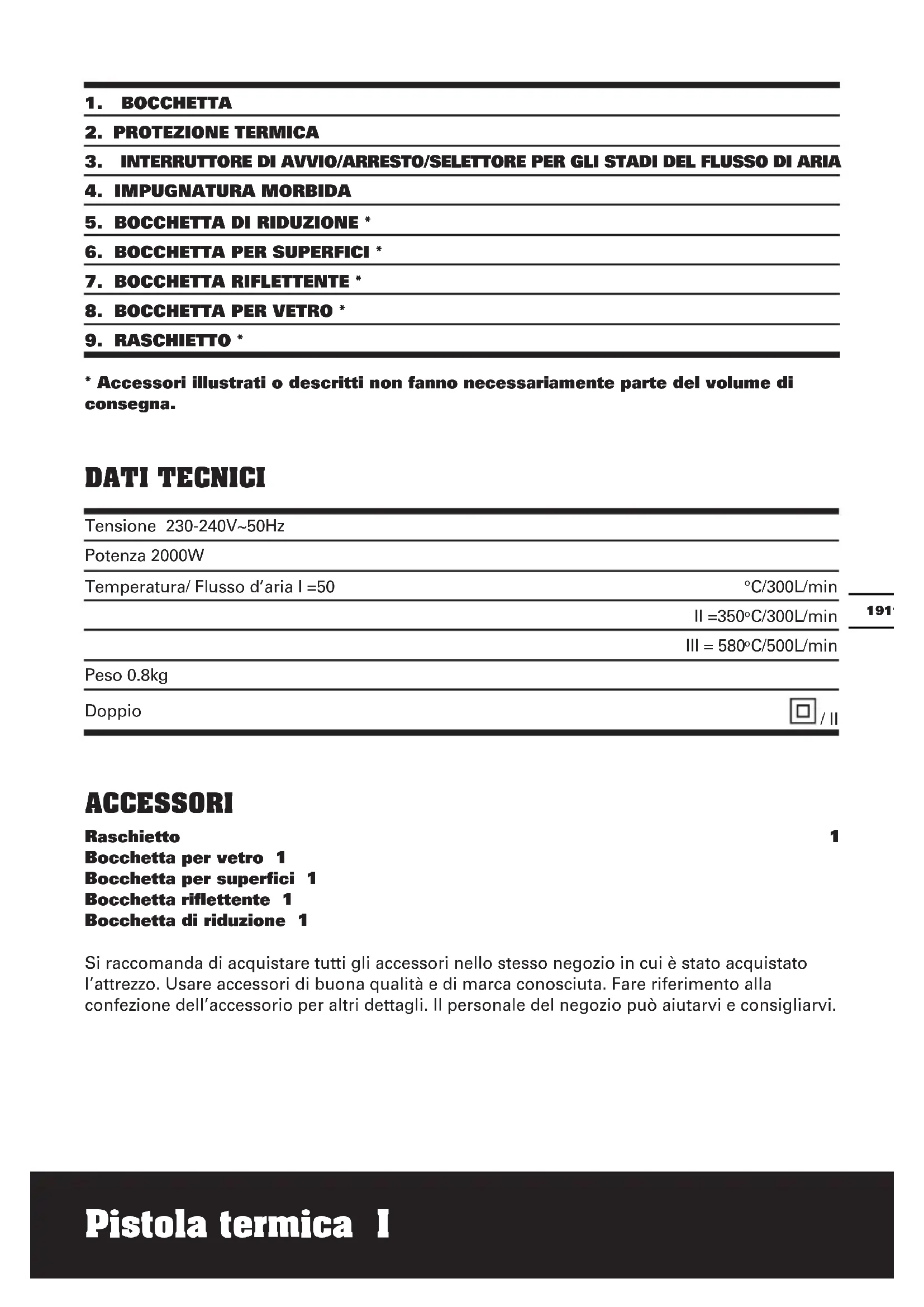

* Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

DATI TECNICI

Tensione 230-240V~50Hz
Potenza 2000W
Temperatura/ Flusso d'aria I =50	°C/300L/min
	II =350°C/300L/min
	III = 580°C/500L/min
Peso 0.8kg
Doppio	☐ / II

ACCESSORI

Raschietto

Bocchetta per vetro 1

Bocchetta per superfici 1

Bocchetta riflettente 1

Bocchetta di riduzione 1

1

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Usare accessori di buona qualità e di marca conosciuta. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

AVVISI GENERALI PER LA SICUREZZA DEGLI UTENSILI A MOTORE

ATTENZIONE! È assolutamente necessario leggere attentamente

tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

• Questo dispositivo non è inteso per l'uso da parte di persone (inclusi i bambini) con capacità fisiche, sensorie o mentali ridotte o con scarsa esperienza e conoscenza del prodotto, a meno che non sia utilizzato sotto la supervisione da parte di persone responsabili per la loro sicurezza.
• I bambini devono essere controllati per garantire che non giochino con il dispositivo.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal centro servizi o da personale qualificato in modo da evitare rischi.

ALTRE NORME DI SICUREZZA PER LA PISTOLA TERMICA

1. Se l'apparecchio non viene utilizzato con attenzione potrebbe svilupparsi un incendio, pertanto
   a) Prestare attenzione quando si utilizza questa apparecchiatura in luoghi nei quali ci sono materiali combustibili o gas, si deve prestare molta attenzione per evitare incendi o esplosioni.
   b) Non dirigere a lungo la macchina su uno stesso punto.
   c) Non lavorare nelle vicinanze di gas oppure né di materiali facilmente infiammabili.
   d) Il calore può passare su parti infiammabili che si trovano fuori del campo visivo.
   e) Lasciar raffreddare completamente

la macchina prima di conservarla. La bocchetta calda può provocare danni.

f) Non utilizzare la macchina senza custodia.
2. Lasciar raffreddare completamente la macchina prima di conservarla. La bocchetta calda può provocare danni.

SIMBOLI PROCEDURA PER LA

Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni

Attenzione

Doppio isolamento

Indossare protezione per gli occhi

Indossare protezione per le orecchie

Indossare una mascherina antipolvere

Questo prodotto è stato contrassegnato con un simbolo in materia di rimozione di rifiuti elettrici ed elettronici. Ciò significa che questo prodotto non deve essere smaltito insieme ai rifiuti domestici, ma che deve essere restituito ad un sistema di raccolta conforme alla Direttiva Europea 2002/96/CE dove sarà riciclato o smontato per ridurre l'impatto sull'ambiente. Le apparecchiature elettriche ed elettroniche possono essere pericolose per l'ambiente e per la salute umana poiché contengono sostanze pericolose.

CARICA

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare ezzo.

USO CONFORME ALLE NORME

La macchina è idonea per deformare e per saldare materiale sintetico, per togliere verniciature e per riscaldare tubi termoretrattili.

Essa è anche adatta per eseguire brasature e stagnature, staccare parti incollate e per sghiacciare tubazioni per l'acqua.

MESSA IN SERVIZIO

1. AVVIARE ED ARRESTARE (Vedi Fig A) Accendere:

Per accendere la macchina premere l'interruttore di avvio/arresto(3) alla posizione I, II oppure III.

Spegnere:

Per spegnere la macchina, premere l'interruttore di avvio/ arresto (3) fino alla battuta di arresto in posizione O.

Dopo aver lavorato a lungo ad un'alta temperatura, prima di spegnerla, far raffreddare la macchina tenendola accesa allo stadio di aria fredda l.

2. DISINSERIMENTO A PROTEZIONE TERMICA

In caso di sovraccarico del riscaldamento (p.es. attraverso invaso d'aria), la protezione termica spegne automaticamente la macchina mente il ventilatore continua ancora a funzionare. La funzione di riscaldamento si riattiva di nuovo quando la macchina si è raffreddata raggiungendo la temperatura di esercizio.

3. REGOLAZIONE DEL FLUSSO D'ARIA/TEMPERATURA

L'interruttore di avvio/arresto (3) può essere posizionato su tre stadi di soffio.

Conformemente al tipo d'impiego, si possono così scegliere adeguate combinazioni di temperatura e quantità d'aria.

WX041

Stadio Temperatura Flusso d'aria
I 50	°C 300L/min
II 350	°C 300L/min
III 580	°C 500L/min

Lo stadio di aria fredda l è adatto per raffreddare un pezzo in lavorazione surriscaldato oppure per essiccare ve

Esso è anche adatto per far raffreddare la macchina prima di posarla oppure prima di una sostituzione della bocchetta.

La regolazione Il è adatta per piegare materie plastiche e per riscaldare materiali plastici termorestringenti.

La regolazione III è adatta per sverniciare e per scongelare tubi.

4. ESEMPI DI LAVORO

Le indicazioni relative alle regolazioni della temperatura negli esempi di impiego riportati nelle figure sono valori orientativi che possono variare a seconda delle caratteristiche del materiale. La distanza della bocchetta dal pezzo dipende dal materiale in lavorazione. La temperatura più adatta va determinata rispettivamente eseguendo delle prove. Per questo motivo, iniziare con un minore stadio di temperatura.

Tutti gli esempi applicativi (eccetto Asportazione di vernice dalle finestre) possono essere realizzati senza accessori opzionali. L'impiego delle parti accessorie proposte semplificherebbe comunque il lavoro ed aumenterebbe considerevolmente la qualità dei risultati.

Attenzione durante la sostituzione delle bocchette, pericolo di ustioni! Non toccare la bocchetta surriscaldata. Lasciar raffreddare la macchina. Portare guanti di protezione.

5. RASCHIETTO (Vedi Fig B)

Il raschietto triangolare è ideale per rimuovere la vernice da superfici in legno piatte e da bordi.

Pulire la lama dopo l'uso con della lana e oliare prima di metterla via.

6. ASPORTAZIONE DELLA VERNICE/SCIOGLIMENTO DELLA COLLA

Applicare la bocchetta per superfici.

Ammorbidire la vernice con aria calda e sollevarla in modo uniforme con una spatola.

Una prolungata azione termica brucia la vernice e ne rende difficoltàosa l'asportazione.

La spatola deve essere affilata e pulita.

Molti adesivi (p.es. nastri adesivi) diventano morbidi sotto l'azione del calore. Riscaldandoli è quindi possibile staccarli completamente oppure asportarne solo la parte eccessiva.

7. ASPORTAZIONE DI VERNICE DALLE FINESTRE

Pericolo di rompere il vetro!

Impiegare assolutamente la bocchetta per vetro. Su superfici profilate la vernice può essere sollevata con la spatola adatta e spazzolata con una spazzola morbida di ferro.

8. SCONGELAMENTO DI TUBAZIONI DELL'ACQUA

Spesso non è possibile distinguere esternamente le condutture d'acqua dalle tubazioni del gas. Evitare assolutamente di riscaldare tubazioni del gas.

Applicare la bocchetta riflettente. Riscaldare il punto di congelamento sempre dal bordo al centro. Al fine di evitare danni, riscaldare i tubi in materiale sintetico come pure i raccordi tra i pezzi di tubo procedendo con la dovuta attenzione.

9. TRATTAMENTO DI TUBI TERMORETRATTILI

Applicare la bocchetta di riduzione.

Selezionare il diametro del tubetto termoretrattile in funzione del pezzo in lavorazione, p.es. terminale per cavo.

Riscaldare il tubo flessibile di ritiro in modo uniforme.

10. SALDATURA DI MATERIALE SINTETICO

Applicare la bocchetta di riduzione ed il piedino di saldatura. I pezzi da saldare e il filo di saldatura possono essere dello stesso materiale (p.es. PVC con PVC). Il cordone deve essere pulito ed esente da grasso.

Riscaldare il cordone di saldatura fino a farlo diventare pastoso. Attenzione: il campo di temperatura tra lo stato pastoso e liquido di un materiale sintetico è minimo.

Solo a questo punto applicare il filo di saldatura e introdurlo nella fessura in modo da formare un ingrossamento uniforme.

11. DEFORMAZIONE DEI TUBI IN PLASTICA (Vedi Fig C)

Applicare la bocchetta riflettente. Per evitare di spezzare il tubo, riempirlo di sabbia e chiuderlo su entrambi i lati. Riscaldare il tubo in modo uniforme effettuando movimenti alternati lateralmente.

MANUTENZIONE

Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

L'attrezzo non richiede di lubrificazione o manutenzione aggiuntiva. All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. La formazione di scintille all'interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all'attrezzo.

Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli.

TUTELA AMBIENTALE

Questo prodotto è stato contrassegnato con un simbolo in materia di rimozione di rifiuti elettrici ed elettronici. Ciò significa che questo prodotto non deve essere smaltito insieme ai rifiuti domestici, ma che deve essere restituito ad un sistema di raccolta conforme alla Direttiva Europea 2002/96/CE dove sarà riciclato o smontato per ridurre l'impatto sull'ambiente. Le apparecchiature elettriche ed elettroniche possono essere pericolose per l'ambiente e per la salute umana poiché contengono sostanze pericolose.

DICHIARAZIONE DI CONFORMITÀ

Noi,

POSITEC Germany GmbH

Dichiara che l'apparecchio,

Descrizione WORX Pistola termica

Codice WX041

È conforme alle seguenti direttive,

Direttiva macchine 2006/42/CE

Direttiva sulla compatibilità elettromagnetica

2004/108/CE

Direttiva RoHS 2011/65/EU

Conforme a,

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60335-1

EN 60335-2-45

EN 62233

$$ \text {ko.yue} $$

2013/01/11

Leo Yue

POSITEC Direttore Qualità
