РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WX041 WORX

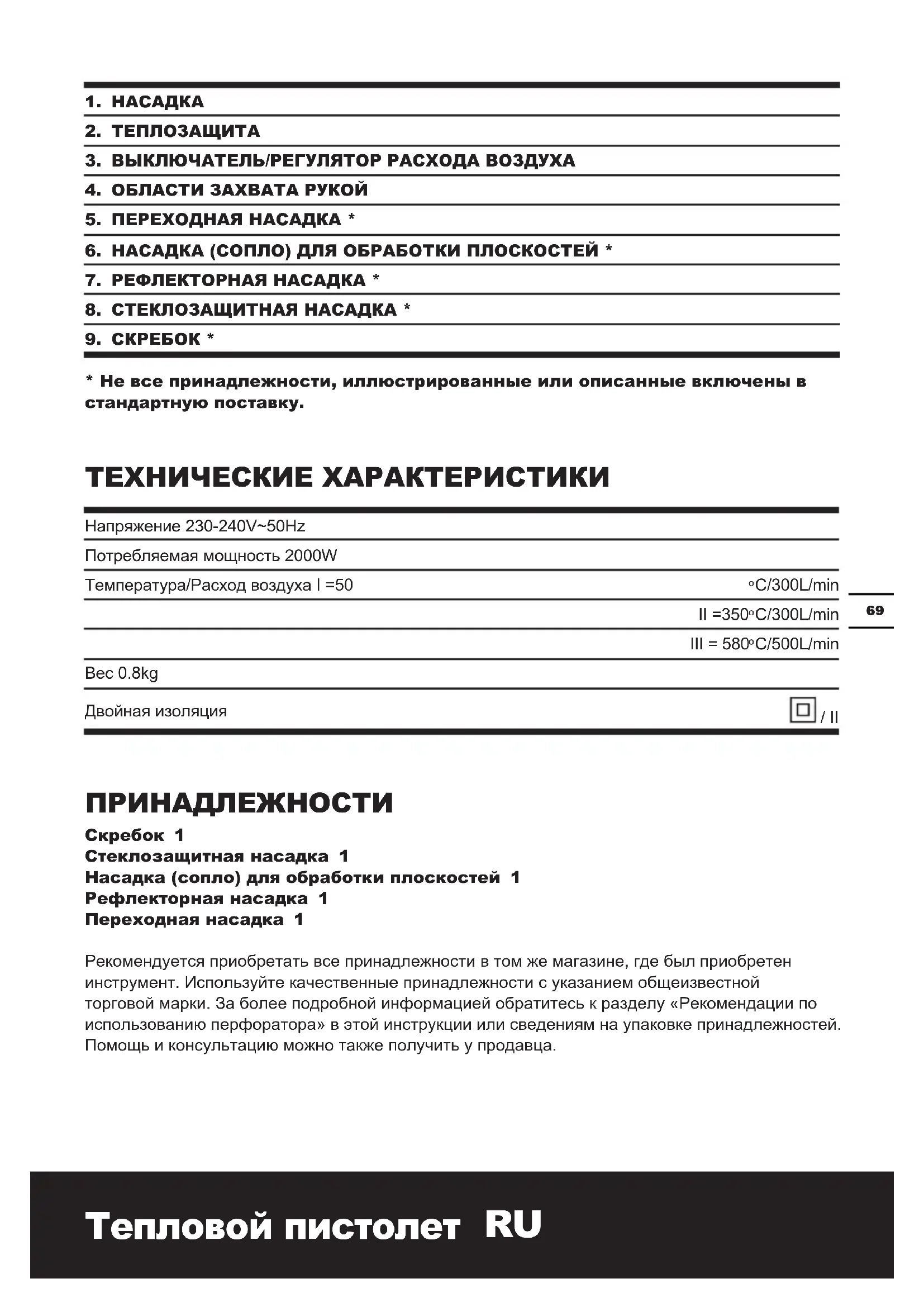

* Не все принадлежности, иллюстрированные или описанные включены в стандартную поставку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение 230-240V~50Hz
Потребляемая мощность 2000W
Температура/Расход воздуха I =50	°C/300L/min
	II =350°C/300L/min
	III = 580°C/500L/min
Вес 0.8kg
Двойная изоляция	☐ / II

ПРИНАДЛЕЖНОСТИ

Скребок 1

Стеклозащитная насадка 1

Насадка (сопло) для обработки плоскостей 1

Рефлекторная насадка 1

Переходная насадка 1

Рекомендуется приобретать все принадлежности в том же магазине, где был приобретен инструмент. Используйте качественные принадлежности с указанием общеизвестной торговой марки. За более подробной информацией обратитесь к разделу «Рекомендации по использованию перфоратора» в этой инструкции или сведениям на упаковке принадлежностей. Помощь и консультацию можно также получить у продавца.

ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЕКТРОИНСТРУМЕНТОМ

Предупреждение! Внимательно ознакомьтесь с инструкциями.

Невыполнение всех нижеприведенных инструкций и рекомендаций может привести к поражению электрическим током, пожару и серьезным травмам.

Сохраните эти инструкции!

• Данный аппарат не предназначен для использования людьми (включая детей) с недостаточными физическими, психическими или умственными способностями, необученными или неосведомленными лицами. В случае использования аппарата упомянутыми лицами необходим надзор за ними (или прямые указания по применению) со стороны лица, отвечающего за их безопасность.
• Дети в таких случаях должны находиться под наблюдением во избежание баловства или игр с данным аппаратом.
  Если сетевой шнур поврежден, то, воизбежании опасности поражения током, он должен быть заменен изготовителем, его сервисным агентом или уполномоченным квалифицированные лицом.

ОПОЛНИТЕЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ТЕПЛОВЫМ ПИСТОЛЕТОМ

1. Неосторожное обращение с устройством может привести к возгоранию, поэтому
   a) Соблюдайте осторожности при использовании данного инструмента в присутствии горючих материалов
2. Неосторожное обращение с устройством может привести к возгоранию, поэтому
   a) Соблюдайте осторожности при использовании данного инструмента в присутствии горючих материалов

или газов. Необходимо соблюдать чрезвычайную осторожность во избежание воспламенения или взрыва.

b) Не допускается направлять поток воздуха из прибора в течение длительного времени на одно и тоже место.
с) Не допускается работать вблизи легко воспламеняющихся газов или материалов.
d) Тепло может доходить до воспламеняющихся предметов, которые находятся вне поля зрения.
e) Прежде чем положить прибор на хранение дать ему полностью остыть. Горячая насадка может нанести ущерб.
f) Прибор не использовать без надзора.

1. Прежде чем положить прибор на хранение дать ему полностью остыть. Горячая насадка может нанести ущерб.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Для сокращения риска травмы пользователь должен прочитать руководство по эксплуатации прибора

Предупреждение

Двойная изоляция

Наденьте защитные очки

Наденьте защитные наушники

Наденьте респиратор

Данное изделие имеет маркировку, относящуюся к утилизации электрических и электронных отходов. Это означает, что данное изделие нельзя утилизировать вместе с бытовыми отходами, его следует возвращать в пункты приема, которые соответствуют Европейской директиве 2002/96/CE. Впоследствии оно будет подвергнуто переработке или разобрано в целях снижения вредного воздействия на окружающую среду. Электрическое и электронное оборудование может представлять опасность для окружающей среды и здоровья человека, поскольку оно содержит вредные вещества.

ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ: Перед использованием инструмента, внимательно прочитайте водство по эксплуатации.

ПРИМЕНЕНИЕ ПО НАЗНАЧЕНИЮ

Прибор предназначен для деформирования и сварки синтетических материалов, для удаления лакокрасочных покрытий и для нагрева термоусаживающихся шлангов. Прибор также пригоден для пайки, лужения, разъединения клеевых соединений и для оттаивания водопроводов.

ЭКСПЛУАТАЦИЯ

1. ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ (См. Рис.А)

Включение:

Для включения выключатель (3) подвинуть в позицию I, II или III.

Выключение:

Для выключения подвинуть выключатель (3) до упора в положение О.

После длительной работы с прибором при высокой температуре перед выключением прибора дать ему поработать в режиме ступени холодного воздуха I.

2. ОТКЛЮЧЕНИЕ ТЕПЛОВОЙ ЗАЩИТОЙ

При перегрузке нагревателя (напр., вследствие подпора воздуха) прибор автоматически отключается, однако вентилятор продолжает работать. После остывания прибора до рабочей температуры снова включается нагреватель.

3. УСТАНОВКА РАСХОДА ВОЗДУХА И ТЕМПЕРАТУРЫ

Выключателем (3) можно включать или три разные ступени интенсивности работы вентилятора. Таким образом, в соответствии с видами выполняемых работ можно выбирать подходящее сочетание рас- хода воздуха и температуры.

WX041

Ступень	Температура	Расход воздуха
I 50	°C 300	L/min
II 350	°C 300	L/min
III 580	°C 500	L/min

Ступень холодного воздуха I применяется для охлаждения нагретого материала или для сушки лакокрасочного материала. Кроме этого, эту ступень можно использовать для охлаждения прибора, прежде чем положить его или прежде чем заменить сопло-насадку.

Ступень II подходит для изгибания пластика или нагрева термоусадочного пластика.

Ступень III подходит для удаления лакокрасочных покрытий и размораживания труб.

4. ПРИМЕРЫ РАБОТЫ

приведенным на раскладной странице.

Данные об устанавливаемой температуре для примеров применения прибора представляют собой ориентировочные значения, которые мо- гут меняться в зависимости от свойств конкретного материала. Расстояние между насадкой (соплом) и обрабатываемым предметом зависит от обрабатываемого материала. Наиболее целесообразный уровень температуры определяется в результате проведения практического опыта. Рекомендуется начать работу на небольшом температурном уровне.

Все приведенные примеры применения прибора (за исключением примера Удаление лакокрасочных покрытий с оконных рам) можно выполнять без дополнительных принадлежностей. Однако использование предлагаемых принадлежностей упрощает работу и существенно повышает качество результата работы.

Осторожно при замене насадок, имеет место опасность нанесения ожоговых травм! Не прикасаться горячей насадки. Дать прибору остыть. Носить защитные рука-вицы/перчатки.

5. СКРЕБОК (СМ. РИС. В)

6. УДАЛЕНИЕ ЛАКОКРАСОЧНЫХ ПОКРЫТИЙ/ РАЗЪЕДИНЕНИЕ КЛЕЕВЫХ СОЕДИНЕНИЙ

Надеть насадку для обработки плоскостей. Размягчить лакокрасочное покрытие потоком горячего воздуха и равномерно отслаивать это покрытие шпателем. Длительное воздействие тепла вызывает сгорание лакокрасочного покрытия и затрудняет его удаление. Работать острым и чистым шпателем. Многие виды клея (например, наклейки) под действием тепла размягчаются. После размягчения клеевые соединения можно разъединить или удалить лишний клей.

7. УДАЛЕНИЕ ЛАКОКРАСОЧНЫХ ПОКРЫТИЙ С ОКОННЫХ РАМ Опасность разрушения стекла!

Обязательно использовать стеклозащитную насадку. На профилированных поверхностях лакокрасочное покрытие может быть приподнято подходящим шпателем и окончательно удалено мягкой проволочной щеткой.

8. ОТТАИВАНИЕ ВОДОПРОВОДОВ Внешний вид водопровода часто не отличается от внешнего вида газопровода. Ни в коем случае не допускается подвергать нагреву газопроводы.

Надеть рефлекторную насадку. Замерзший участок всегда нагревать начиная с краев и двигаясь дальше к его середине. Трубы из синтетических материалов (из пластмассы), а также соединительные элементы между трубами нагревать с особенной осторожностью во избежание нанесения повреждений.

9. ОБРАБОТКА ТЕРМОУСАЖИВАЮЩИХСЯ ПРЕДМЕТОВ

Надеть переходную насадку. Выбрать диаметр термоусаживающегося шланга в соответствии с обрабатываемым предметом, например, с кабельным наконечником. Равномерно нагреть термоусаживающийся шланг.

10. СВАРКА СИНТЕТИЧЕСКИХ МАТЕРИАЛОВ

Надеть переходную насадку и сварочный башмак. Свариваемые предметы и сварочная проволока должны быть из одного и того же материала (напр., сварка ПВХ с ПВХ). Шов должен быть чистым и свободным от жира. Место шва нагреть до перехода материала в тестообразное состояние. Учтите, что диапазон температуры между тестообразным состоянием и жидким состоянием синтетического материала небольшой. Подвести сварочную проволоку заполнить образующемся из нее расплавом зазор таким образом, чтобы образовался равномерный наплыв.

11. ДЕФОРМИРОВАНИЕ ТРУБ ИЗ СИНТЕТИЧЕСКИХ МАТЕРИАЛОВ(СМ. РИС. С)

Надеть рефлекторную насадку 8. Во избежание излома трубы ее необходимо заполнить песком и закрыть ее с обеих сторон. Равномерно нагреть трубу, совершая возвратно-поступательное движение в каждую сторону от предполагаемого места деформации.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

До выполнения любых работ по регулировке, обслуживанию и уходу следует вынуть вилку электропитания из розетки.

В инструменте отсутствуют детали, подлежащие обслуживанию пользователем. Никогда не используйте воду или химические чистящие средства для чистки электроинструмента. Протирайте его сухой тканью. Всегда храните электроинструмент в сухом месте. Содержите в чистоте вентиляционные отверстия двигателя. Очищайте от пыли все рабочие органы управления.

Если сетевой шнур поврежден, то, воизбежании опасности поражения током, он должен быть заменен изготовителем, его сервисным агентом или уполномоченным квалифицированные лицом.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Данное изделие имеет маркировку, относящуюся к утилизации электрических и электронных

отходов. Это означает, что данное изделие нельзя утилизировать вместе с бытовыми отходами, его следует возвращать в пункты приема, которые соответствуют Европейской директиве 2002/96/CE. Впоследствии оно будет подвергнуто переработке или разобрано в целях снижения вредного воздействия на окружающую среду. Электрическое и электронное оборудование может представлять опасность для окружающей среды и здоровья человека, поскольку оно содержит вредные вещества.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Мы,

POSITEC Germany GmbH

Заявляем, что продукция,

Марки WORX Тепловой пистолет

Моделей WX041

Соответствует положениям Директив,

Директива для машин 2006/42/EC

Директива по электромагнитной

совместимости 2004/108/EC

Директива для RoHS 2011/65/EU

Истандарта

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60335-1

EN 60335-2-45

EN 62233

keo.yue C €

2013/01/11

Leo Yue

Менеджер по качеству POSITEC
