Type de produit	Pistolet thermique
Marque	Worx
Modèle	WX041
Tension	230-240 V ~ 50 Hz
Puissance	2000 W
Plage de température	50 °C (air froid), 350 °C (moyen), 580 °C (max)
Débit d'air	300 L/min (niveaux I et II), 500 L/min (niveau III)
Poids	0.8 kg
Double isolation	Oui (classe II)
Accessoires inclus	Grattoir, buse protège-vitres, buse à jet plat, buse à réflecteur, réduction
Utilisations principales	Décapage de peinture, soudage plastique, rétraction de gaines, dégivrage, façonnage à chaud
Interrupteur	3 positions (I, II, III) avec arrêt (O)
Protection thermique	Coupe automatique du chauffage en cas de surchauffe, soufflante continue
Refroidissement	Utiliser le niveau I (air froid) avant de l'éteindre ou de changer la buse
Sécurité	Ne pas diriger vers des substances inflammables, ne pas laisser sans surveillance
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser d'eau ou de solvants
Réparabilité	Aucune pièce réparable par l'utilisateur ; remplacer le cordon par un professionnel

FOIRE AUX QUESTIONS - WX041 WORX

Comment régler la température et le débit d'air ?

Utilisez l'interrupteur Marche/Arrêt (3) pour sélectionner l'un des trois niveaux : I (50 °C, 300 L/min), II (350 °C, 300 L/min) ou III (580 °C, 500 L/min). Le niveau I sert au refroidissement ou au séchage.

Puis-je utiliser le pistolet thermique pour décaper de la peinture ?

Oui, utilisez le niveau III (580 °C) avec la buse à jet plat (8). Ramollissez la peinture et retirez-la avec un grattoir. Faites attention à ne pas brûler la peinture.

Comment changer la buse en toute sécurité ?

Laissez d'abord refroidir l'appareil en le faisant fonctionner en position I (air froid) ou éteignez-le et attendez qu'il refroidisse. Utilisez des gants de protection pour éviter les brûlures.

Que faire si l'appareil s'arrête pendant l'utilisation ?

Il s'agit de la protection thermique : si l'appareil surchauffe (par exemple en raison d'un flux d'air obstrué), le chauffage se coupe automatiquement mais la soufflante continue. Laissez refroidir l'appareil, puis il redémarrera normalement.

Puis utiliser le pistolet sur des conduites d'eau gelées ?

Oui, avec précaution. Utilisez la buse appropriée et chauffez progressivement de la périphérie vers le centre. Ne jamais chauffer une conduite de gaz.

Comment entretenir l'appareil ?

Débranchez la fiche avant tout entretien. Nettoyez l'outil avec un chiffon sec. Ne pas utiliser d'eau ni de nettoyants chimiques. Maintenez les fentes de ventilation propres.

Quels accessoires sont inclus avec le WX041 ?

Le pistolet thermique est livré avec un grattoir, une buse protège-vitres, une buse à jet plat, une buse à réflecteur et une réduction.

Puis-je souder des plastiques avec cet appareil ?

Oui, utilisez la réduction et le patin à souder (non fourni). Les pièces doivent être du même matériau. La ligne de soudure doit être propre et dégraissée.

Quelles sont les précautions de sécurité essentielles ?

Lisez toutes les instructions. Ne pas diriger l'air chaud vers des matériaux inflammables. Ne pas laisser l'appareil sans surveillance. Portez des lunettes de protection, un casque anti-bruit et un masque anti-poussière.

Comment éliminer l'appareil en fin de vie ?

Ce produit est marqué du symbole de tri sélectif des DEEE. Il doit être recyclé ou démantelé conformément à la directive européenne 2002/96/CE. Ne pas le jeter avec les ordures ménagères.

MODE D'EMPLOI WX041 WORX

* Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré.

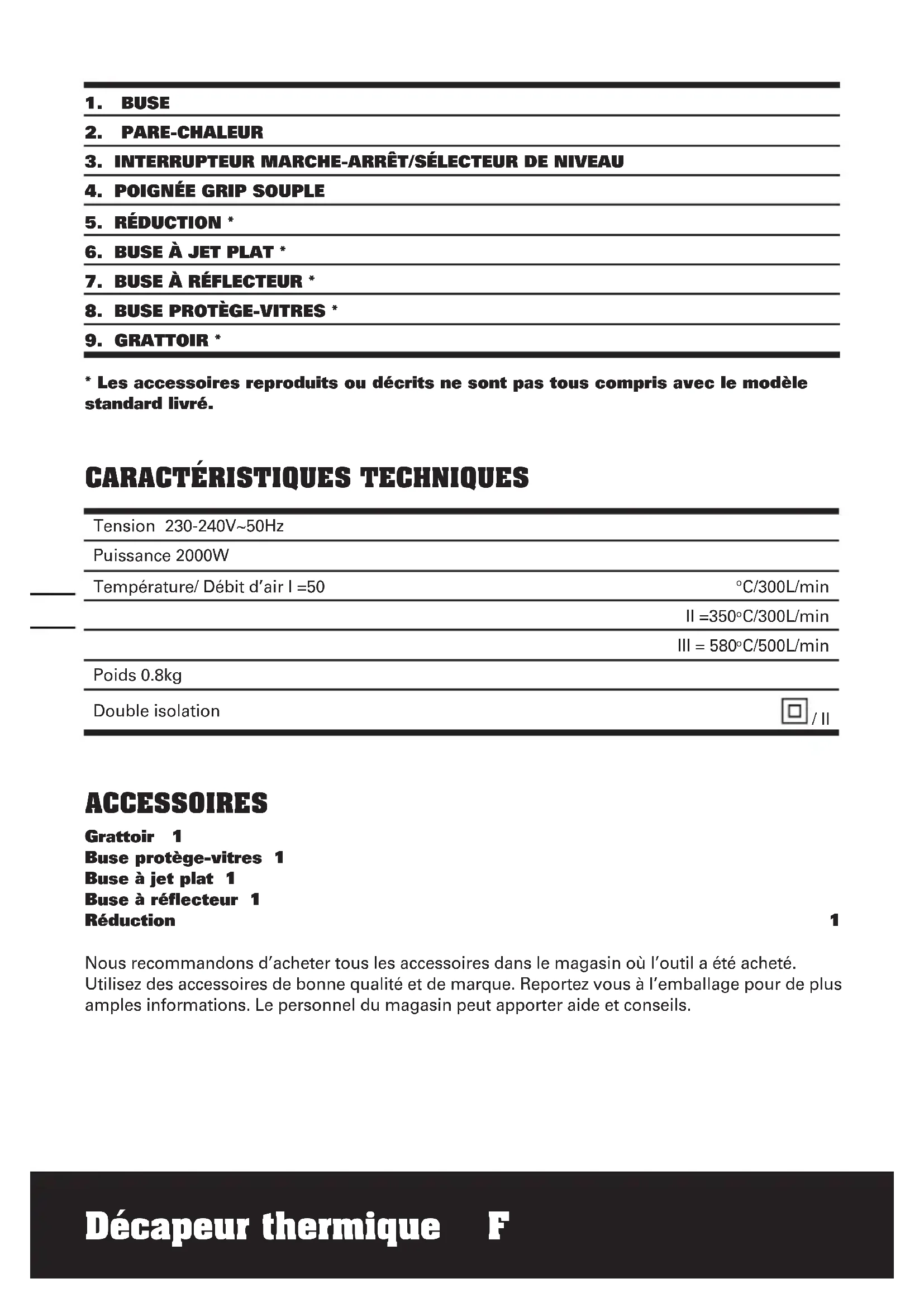

CARACTÉRISTIQUES TECHNIQUES

Tension 230-240V~50Hz
Puissance 2000W
Température/ Débit d'air I =50	°C/300L/min
	II =350°C/300L/min
	III = 580°C/500L/min
Poids 0.8kg
Double isolation	☐ / II

ACCESSOIRES

Grattoir 1

Buse protège-vitres 1

Buse à jet plat 1

Buse à réflecteur 1

Réduction

1

Nous recommandons d'acheter tous les accessoires dans le magasin où l'outil a été acheté. Utilisez des accessoires de bonne qualité et de marque. Reportez vous à l'emballage pour de plus amples informations. Le personnel du magasin peut apporter aide et conseils.

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR L'OUTIL

AVERTISSEMENT Lire tous les avertissements de sécurité et

toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

• Cet appareil n'est pas destiné à une utilisation par des personnes (y compris les enfants) avec des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience ou de connaissances, à moins d'être encadrées ou d'avoir reçu des instructions concernant l'utilisation de l'appareil, par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un technicien du S.A.V ou toute autre personne qualifiée afin d'éviter tout danger.

INSTRUCTIONS DE SECURITE SUPPLEMENTAIRES POUR VOTRE PISTOLET THERMIQUE

1. Un incendie peut se produire si l'appareil n'est pas utilisé avec soin, par conséquent,
   a) Faites attention lorsque vous utilisez cet appareil dans les endroits où se trouvent des substances ou gaz combustibles. Vous devez prendre de grandes précautions pour éviter les incendies ou les explosions.
   b) Ne jamais diriger l'appareil sur un unique

point pendant une trop longue période.

c) Ne pas travailler à proximité de gaz ou de matériaux facilement inflammables.
d) La chaleur peut se propager par conduction à des pièces combustibles ou inflammables hors du champ de vision ou de la vue de l'opérateur.

e) Laisser refroidir complètement l'appareil avant de le ranger. La buse encore brûlante ou échauffée peut causer des dégâts.

f) Ne pas laisser l'appareil en marche sans surveillance.

1. Laisser refroidir complètement l'appareil avant de le ranger. La buse encore brûlante ou échauffée peut causer des dégâts.

SYMBOLES FONCTIONNEMEN

Pour réduire le risque de blessure, l'utilisateur doit lire le manuel d'instructions

Avertissement

Double isolation

Porter des lunettes de protection

Porter un casque anti-bruit

Porter un masque anti-poussière

Ce produit est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive Européenne 2002/96/CE afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur l'environnement. Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

REMARQUE: Avant d'utiliser cet outil, lire attentivement les instructions.

UTILISATION CONFORME

Cet appareil a été conçu pour le façonnage à chaud, le soudage de certaines matières plastiques, le décapage des peintures, la pose des gaines thermo-rétractable. Il peut également être utilisé pour le brasage et l'étamage, le décollage d'assemblages collés et le dégivrage de conduites d'eau.

MISE EN SERVICE

1. MISE EN MARCHE/ARRÊT (Voir Fig A) Mise en marche

Pour mettre l'appareil en service, enfoncer l'interrupteur Marche/Arrêt (3) en position I, II ou III.

Arrêter l'appareil

Pour arrêter l'appareil, enfoncer à fond l'interrupteur Marche/Arrêt (3) jusqu'en position O.

Après une longue séance de travail à température élevée, refroidir l'appareil avant de l'éteindre en le laissant fonctionner sur le niveau « Air froid » I.

2. COUPURE DE PROTECTION THERMIQUE

En cas d'échauffement excessif (en cas de non circulation d'air, par exemple), le chauffage est automatiquement coupé tandis que la soufflante, elle, continue de tourner. Une fois que l'appareil est revenu à sa température de service, le chauffage se remet en marche.

3. RÉGLAGE DU DÉBIT D'AIR/TEMPÉRATURE

L'interrupteur Marche/Arrêt peut être commuté sur 3 niveaux différents de débit d'air. On peut donc moduler la quantité d'air et sa température en fonction de l'application.

WX041

Niveau Température Débit d'air
I 50	°C 300L/min
II 350	°C 300L/min
III 580	°C 500L/min

Le niveau « Air froid » I s'utilise pour refroidir une pièce qui est chaude ou bien pour sécher une couche de peinture. Il peut également être utilisé pour refroidir l'appareil avant de l'éteindre ou avant de changer de buse. Le réglage de l'air Il est destiné à plier du plastique et à chauffer des plastiques se rétrécissant.

Le réglage de l'air III est destiné à décaper la peinture et à dégeler les tuyaux.

4. EXEMPLES D'UTILISATION

Les valeurs de température précisées pour les exemples d'utilisation sont données à titre indicatif. Elles peuvent être modifiées en fonction des propriétés des matériaux. De même, la distance à observer entre la buse et la pièce à travailler dépend des caractéristiques de cette dernière.

La température la mieux adaptée au matériau et à l'utilisation doit être déterminée après un essai préalable. Commencer donc le travail avec une valeur de température plus basse. Tous les exemples d'utilisation (sauf) peuvent être exécutés sans accessoires supplémentaires. Cependant, l'utilisation des accessoires proposés simplifie le travail et augmente sensiblement la qualité du résultat.

Attention lors des changements de buses : risque de brûlures! Ne pas entrer en contact avec la buse brûlante. Laisser l'appareil refroidir. Porter des gants de protection.

5. SHAVE HOOK (Voir Fig.B)

Le crochet de razage triangulaire est idéal pour décaper la peinture des surfaces en bois plates et les bords.

N'oubliez pas de nettoyer la lame après utilisation à l'aide de laine de verre et d'un peu d'huile avant de la ranger.

6. DÉCAPAGE DE PEINTURE ET DE COLLE

Mettre en place la buse à jet plat (8). Ramollir la peinture au jet d'air chaud et la retirer à l'aide d'un couteau à décaper. Si l'action du jet d'air chaud est trop longue, la peinture brûle et ne s'enlève que difficilement. Le couteau à décaper doit toujours être maintenu proper et tranchant.

La plupart des produits adhésifs et colles (p.ex. autocollants) se ramollissent sous l'effet de la chaleur. Les assemblages peuvent alors être défaits ou les restes de colles retirés.

7. DÉCAPAGE DE PEINTURE SUR CADRE DE FENÊTRE

Risque de bris de verre!

Impérativement utiliser la buse protège-vitres. Sur les surfaces profilées, la peinture peut être retirée au moyen d'un couteau à décaper adéquat. Les restes peuvent être ensuite éliminés à l'aide d'une brose métallique souple.

8. DÉGIVRAGE DE CONDUITES D'EAU Il est souvent difficile de faire la différence entre une conduite d'eau et une conduite de gaz. Ne jamais chauffer une conduite de gaz.

Mettre en place la buse. Réchauffer la zone gelée en partant de sa périphérie et en progressant vers son centre. Réchauffer les tubes en matières plastiques ainsi que les segments de conduite avec toutes les precautions requises afin d'éviter de les endommager.

9. RÉTRACTION

Mettre en place la réduction. Choisir le diamètre de la gaine thermorétractable en fonction de la pièce (cosse de contact, par exemple). Chauffer la gaine thermorétractable de façon homogène.

10. SOUDAGE DES MATIÈRES PLASTIQUES

Mettre en place la réduction et le patin à souder. Les pièces à souder ainsi que le fil à souder doivent être de matériaux identiques (PVC avec PVC, par exemple). La ligne de soudure doit être propre et exempte de toute trace de graisse. Chauffer le joint jusqu'à ramollissement. Tenir compte du fait que la différence de température entre les états pâteux et liquide d'une matière plastique est très faible. Alimenter en fil à souder et le faire couler dans la fente de manière à générer un bourrelet régulier.

11. DÉFORMAGE DES TUYAUX EN PLASTIQUE (Voir Fig. C)

Mettre en place la buse. Pour éviter que le tuyau ne se rompe en pliant, celui-ci doit être rempli de sable et obturé à ses deux extrémités. Chauffer le tuyau régulièrement en faisant aller et venir la buse.

ENTRETIEN

Retirer la fiche de la prise avant de procéder à un réglage, une réparation ou un entretien.

L'outil motorisé ne requiert pas de graissage ou d'entretien supplémentaire. Il n'y a pas de pièces réparables par l'utilisateur dans cet outil. Ne jamais utiliser d'eau ou de nettoyants chimiques pour nettoyer l'outil. Nettoyer avec un chiffon sec. Toujours conserver l'outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres. Empêcher que les commandes de marche soient couvertes de sciure. Il est normal que des étincelles soient visibles dans les fentes de ventilation, cela n'endommagera pas l'outil motorisé.

Si l'alimentation est endommagée, elle doit être remplacée par le fabricant, son agent de maintenance ou une personne qualifiée de façon similaire, afin d'éviter tout danger.

PROTECTION DE L'ENVIRONNEMENT

Ce produit est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive Européenne 2002/96/CE afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur l'environnement. Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Déclarons ce produit

Description WORX Décapeur thermique

Modèle WX041

Conforme aux directives suivantes

Directive européenne machine 2006/42/CE

Directive européenne sur la comptabilité

électromagnétique 2004/108/CE

Responsable qualité POSITEC
