BEDIENUNGSANLEITUNG WX041 WORX

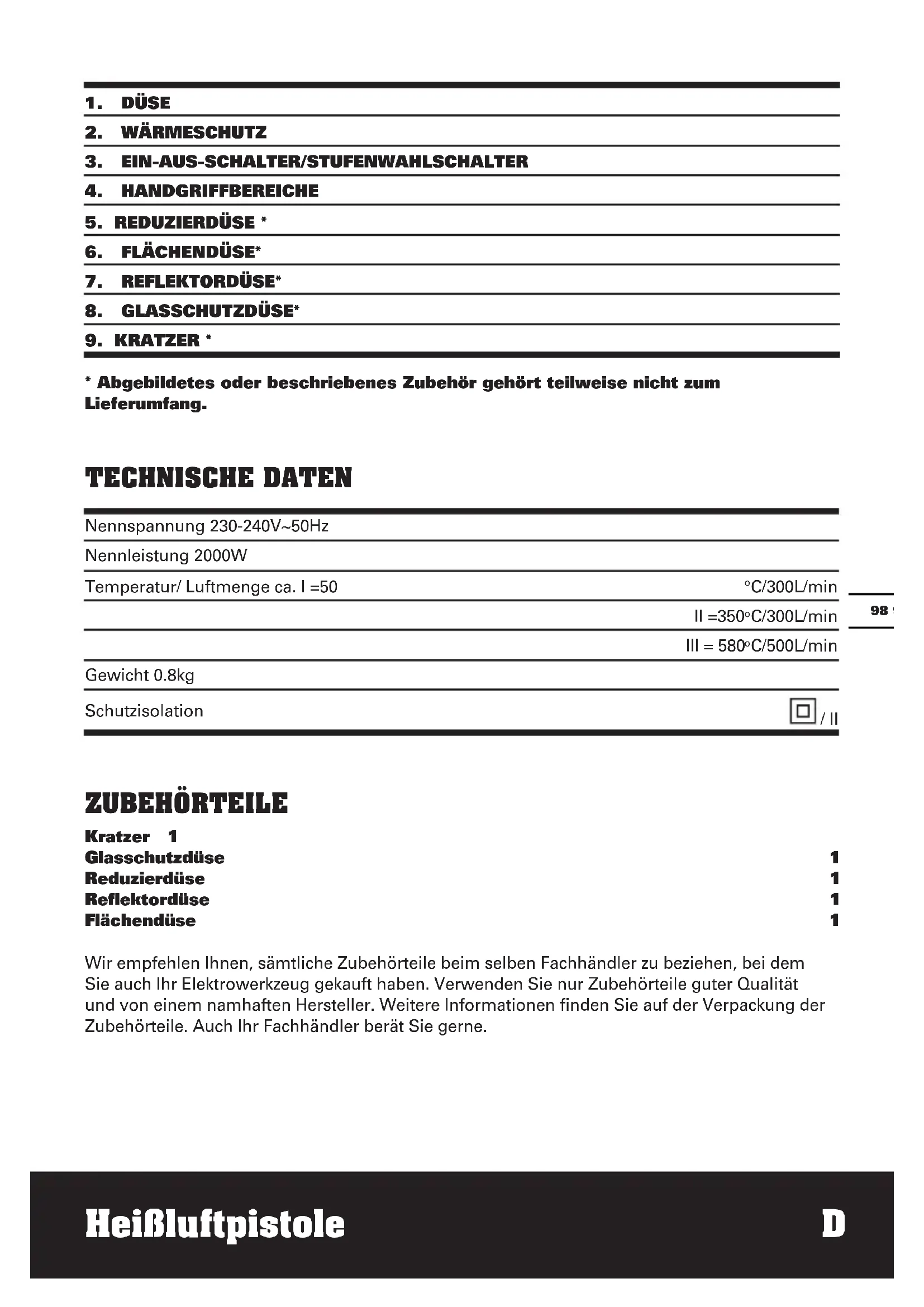

3. EIN-AUS-SCHALTER/STUFENWAHLSCHALTER
- Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. TECHNISCHE DATEN Nennspannung 230-240V~50Hz Nennleistung 2000W Temperatur/ Luftmenge ca. I =50
C/500L/min Gewicht 0.8kg Schutzisolation / II ZUBEHÖRTEILE Kratzer 1 Glasschutzdüse 1 Reduzierdüse 1 Reflektordüse 1 Flächendüse 1 Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur Zubehörteile guter Qualität und von einem namhaften Hersteller. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne. Heißluftpistole DHeißluftpistole D
ALLGEMEINE SICHERHEITSHINWEISE
FÜR ELEKTROWERKZEUGE
WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. - Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten, Mangel an Erfahrung und Wissen verfügen, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes unterwiesen wurden. - Kinder sollten grundsätzlich beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Lassen Sie ein beschädigtes Netzkabel vom Hersteller, von einem Fachhändler oder von einer ähnlich qualifizierten Person austauschen, um eine Gefährdung zu vermeiden. ZUSÄTZLICHE SICHERHEITSHINWEISE
1. Bei unvorsichtiger Handhabung des
Gerätes kann ein Brand entstehen, deshalb. a) Seien Sie vorsichtig, wenn Sie dieses Gerät an Orten verwenden, an denen sich entzündbare Substanzen oder Gase befinden, seien Sie äußerst vorsichtig, um einen Brand oder eine Explosion zu verhindern. b) Gerät nicht für längere Zeit auf ein und dieselbe Stelle richten. c) Nicht in der Nähe leicht entzündbarer Gase oder Materialien arbeiten. d) Wärme kann zu brennbaren Teilen gelangen, die sich außer Sichtweite befinden. e) Gerät vor der Aufbewahrung vollständig abkühlen lassen. f) Gerät nicht unbeaufsichtigt betreiben.
2. Gerät vor der Aufbewahrung vollständig
abkühlen lassen. Die heiße Düse kann Schaden anrichten.Heißluftpistole D
Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt Achtung – Bedienungsanleitung lesen! Schutzisolation Beim Arbeiten mit der Elektrowerkzeug, tragen Sie eine Schutzbrille. Tragen Sie Gehörschutz, Wenn Sie die Elektrowerkzeug benutzen. Tragen Sie eine Elektrowerkzeug Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen. SyMBOLE HINwEISE ZUM BETRIEB HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.
BESTIMMUNGSGEMÄSSER GEBRAUCH
Das Gerät ist bestimmt zum Verformen und Verschweißen von Kunststoff, Entfernen von Farbanstrichen und zum Erwärmen von Schrumpfschläuchen. Es ist auch geeignet zum Löten und Verzinnen, Lösen von Klebeverbindungen und zum Auftauen von Wasserleitungen. INBETRIEBNAHME
1. EIN-AUS-SCHALTEN (Siehe Abb. A)
Ein- Schalten Zur Inbetriebnahme Ein-Aus-Schalter(3) I, II oder III in Stellung. Aus-Schalten Zum Ausschalten Ein-Aus-Schalter(3)bis zum Anschlag in Stellung O. drücken. Nach längerem Arbeiten mit hoher Temperatur Gerät vor dem Ausschalten zur Abkühlung in der Kaltluftstufe I laufen lassen.
2. THERMOSCHUTZABSCHALTUNG
Bei Überlastung der Heizung (z.B. durch Luftstau) schaltet das Gerät diese automatisch ab, das Gebläse läuft jedoch weiter. Hat sich das Gerät auf Betriebstemperatur abgekühlt, wird die Heizung wieder zugeschaltet.
3. EINSTELLEN DER LUFTMENGE/
TEMPERATUR Der Schalter (3)kann in. drei Gebläsestufen geschaltet werden. Den Anwendungen entsprechend können somit passende Luftmengen- und Temperaturkombinationen ausgewählt werden. WX041 Stufe Temperatur Luftmenge I 50
Die Kaltluftstufe I ist geeignet zum Abkühlen eines erhitzten Werkstückes oder zum Trocknen von Farbe. Sie ist ebenso geeignet, um das Gerät vor dem Abstellen oder dem Wechsel von Aufsatzdüsen abzukühlen. Lufteinstellung II eignet sich zum Verbiegen und zum Heißschrumpfen von Plastik. Lufteinstellung III eignet sich zum Abbrennen von Farbe und zum Auftauen von Rohrleitungen.
Angaben über Temperatureinstellungen in den Anwendungsbeispielen sind Richtwerte, die je nach Materialbeschaffenheit abweichen können. Der Abstand der Düse zum Werkstück richtet sich nach dem zu bearbeitenden Material. Die jeweils zweckmäßigste Temperatur ist durch einen Versuch zu ermitteln. Beginnen Sie daher mit einer niedrigen Temperaturstufe. Alle Anwendungsbeispiele (außer Lack von Fenstern entfernen) können ohne Zubehör ausgeführt werden. Der Einsatz der vorgeschlagenen Zubehörteile vereinfacht jedoch die Arbeit und erhöht die Qualität des Ergebnisses wesentlich. Vorsicht beim Düsenwechsel, Verbrennungsgefahr! Nicht die heiße Düse berühren. Gerät abkühlen lassen. Schutzhandschuhe tragen.
5. KRATZER (Siehe Abb. B)
Der dreieckige Schabehaken ist ideal, um Farbe von flachen Holzflächen und-kanten zu entfernen. Vergessen Sie nicht, die Klinge nach Gebrauch mit Stahlwolle und ein wenig Öl zu säubern, bevor Sie sie weglegen.
6. LACK ENTFERNEN/KLEBER LÖSEN
Flächendüse (7) aufsetzen. Lack mit Heißluft aufweichen und gleichmäßig mit Spachtel abheben. Lange Hitzeeinwirkung verbrennt den Lack und erschwert das Entfernen. Der Spachtel sollte scharf und sauber gehalten werden. Viele Klebemittel (z.B. Aufkleber) werden durch Wärme weich. Verbindungen können dann getrennt oder überschüssiger Kleber entfernt werden.
7. LACK VON FENSTERN ENTFERNEN
Glasbruchgefahr! Unbedingt die Glasschutzdüse verwenden. Auf profilierten Flächen kann der Lack mit dem passenden Spachtel abgehoben und mit einer weichen Drahtbürste abgebürstet werden.
8. WASSERLEITUNGEN AUFTAUEN
Wasserleitungen sind oft äußerlich nicht von Gasleitungen zu unterscheiden. Gasleitungen dürfen keinesfalls erwärmt werden. Reflektordüse aufsetzen. Die eingefrorene Stelle immer vom Rand zur Mitte erwärmen. Kunststoffrohre sowie Verbindungen zwischen Rohrstücken besonders vorsichtig erwärmen, um Beschädigungen zu vermeiden.
Reduzierdüse aufsetzen. Den Durchmesser des Schrumpfschlauches entsprechend dem Werkstück, z.B. Kabelschuh, wählen. Den Schrumpfschlauch gleichmäßig erwärmen.
10. KUNSTSTOFF VERSCHWEISSEN
Reduzierdüse und Schweißschuh aufsetzen. Die zu verschweißenden Werkstücke und der Schweißdraht müssen aus dem gleichen Material sein (z.B. PVC mit PVC). Die Naht muss sauber und fettfrei sein. Nahtstelle teigig erwärmen. Beachten Sie, dass der Temperaturbereich zwischen teigigem und flüssigem Zustand eines Kunststoffes gering ist. Dann Schweißdraht zuführen und in den Spalt einlaufen lassen, so dass eine gleichmäßige Wulst entsteht.
11. KUNSTSTOFFROHRE VERFORMEN
(Siehe Abb. C) Reflektordüse aufsetzen. Um ein Abknicken des Rohres zu verhindern, muss dieses mit Sand gefüllt und beidseitig verschlossen werden. Rohr gleichmäßig erwärmen durch seitliches Hin- und Herbewegen.Heißluftpistole D
WARTUNG Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen. Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen. Wenn ein Ersatz von Stecker oder Anschlussleitung erforderlich ist, dann ist dies von unserer Servicestelle oder einer Elektrofachwerkstatt durchzuführen, um Sicherheitsgefährdungen zu vermeiden. Lassen Sie Reparaturen nur durch unsere Servicestelle oder durch eine Fachwerkstatt mit Originalersatzteilen durchführen. UMWELTSCHUTZ Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.
KONFORMITÄTSERKLÄRUNG
Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären hiermit, dass unser Produkt Beschreibung WORX Heißluftpistole Typ WX041 Den Bestimmungen der folgenden Richtlinien entspricht: Maschinenrichtlinie 2006/42/EC EMV-Richtlinie 2004/108/EC RoHS Weisung 2011/65/EU Normen: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60335-1 EN 60335-2-45 EN 62233 2013/01/11 Leo Yue POSITEC QualitätsleiterDécapeur thermique f
