BRUKSANVISNING WX041 WORX

POSITEC Kvalitetschef

1. SUUTIN

2. LÄMPÖSUOJA

3. KÄYNNISTYSKYTKIN/ILMAMÄÄRÄ- JA LÄMPÖTILASÄÄDIN

4. SOFT GRIP -KAHVA

5. SUPISTUSSUUTIN *

6. LITTEÄ SUUTIN *

7. HEIJASTINSUUTIN *

8. LASINSUOJASUUTIN *

9. KAAVIN *

* Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.

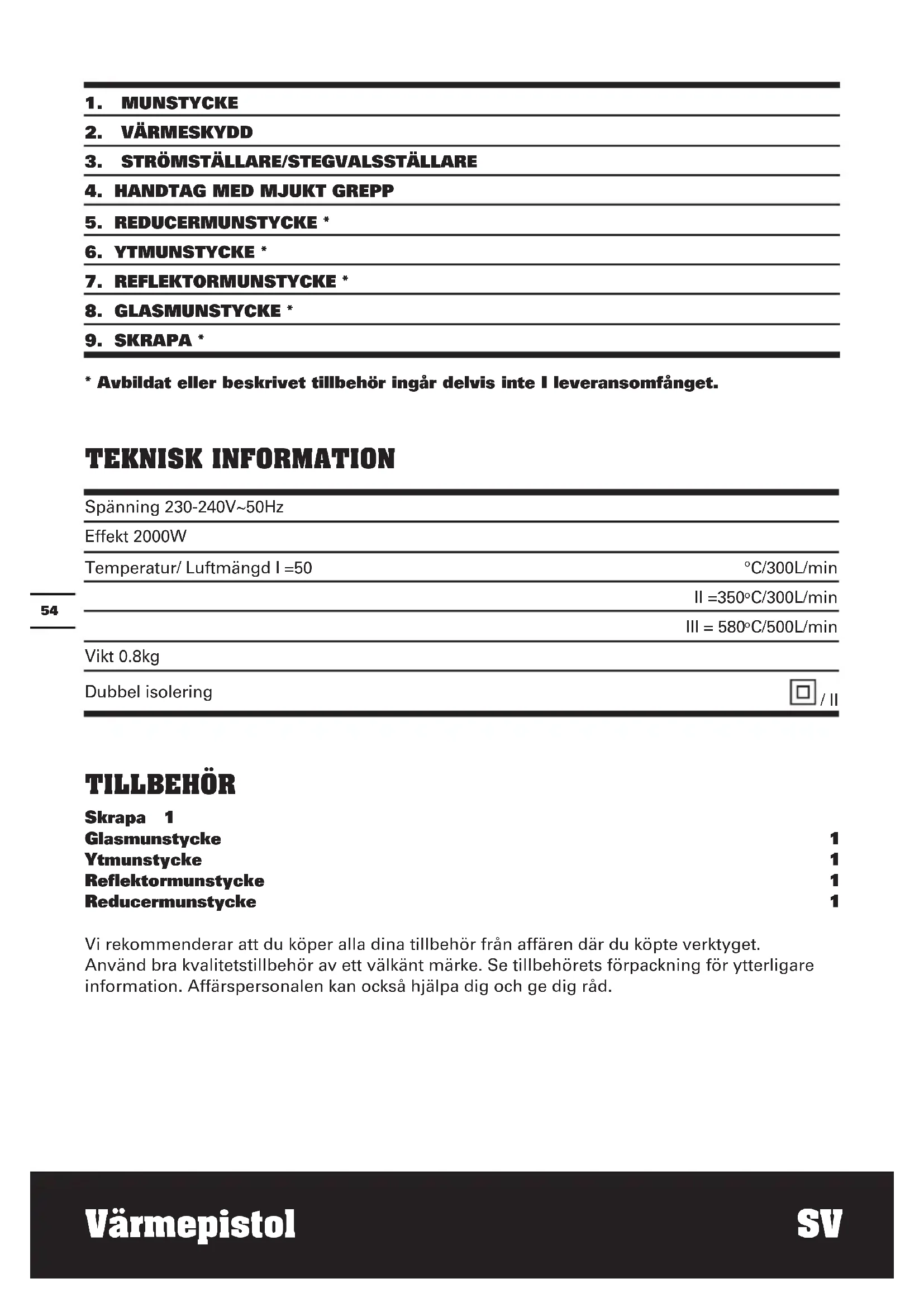

TEKNISK INFORMATION

Spänning 230-240V~50Hz
Effekt 2000W
Temperatur/ Luftmängd I =50	°C/300L/min
	II =350°C/300L/min
	III = 580°C/500L/min
Vikt 0.8kg
Dubbel isolering	☐ / II

TILLBEHÖR

Skrapa 1

Glasmunstycke 1

Ytmunstycke 1

Reflektormunstycke 1

Reducermunstycke 1

Vi rekommenderar att du köper alla dina tillbehör från affären där du köpte verktyget.

Använd bra kvalitetstillbehör av ett välkänt märke. Se tillbehörets förpackning för ytterligare information. Affärspersonalen kan också hjälpa dig och ge dig råd.

GENERELLA SÄKERHETSVARNINGAR FÖR ELVERKTYG

WARNING! Läs alla instruktioner.

Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida bruk.

• Apparaten är inte avsedd för användning av personer (inklusive barn) med nersatta fysiska, sensoriska eller mentala funktioner eller saknar erfarenhet och kunskap, såvida de inte har fått handledning eller instruktioner beträffande apparatens användning av en person med ansvar för deras säkerhet.
• Barn bör övervakas för att garantera att de inte leker med apparaten.
  Om strömsladden är trasig, måste den bytas av tillverkaren eller dess serviceagent eller liknande behörig person för att undvika fara.

YTTERLIGARE SÄKERHET- SINSTRUKTIONER FÖR DIN VÄRMEPISTOL

1. Brand kan uppstå om apparaten inte används försiktigt, så därför:
   a) Var försiktig när du använder denna apparat på platser där det finns brännbart material eller gaser, extrem försiktighet måste användas för att förhindra brand eller explosion.
   b) Rikta inte verktyget under en längre tid mot ett och samma ställe.
   c) Hantera inte i närheten av lätt flambara gaser eller material.
   d) Värmen kan nå dolda, brännbara delar.
   e) Låt verktyget svalna fullständigt innan det läggs bort. Ett hett munstycke kan orsaka skada.
   f) Verktyget får inte användas utan uppsikt.
2. Låt verktyget svalna fullständigt innan det lags bort. Ett hett munstycke kan orsaka skada.

SYMBOLER

För att minska risken för skador måste användaren läsa bruksanvisningen

Varning

Dubbel isolering

Använd skyddsglasögon

Använd hörselskydd

Använd skyddsmask mot damm

Denna produkt är märkt med en symbol som gäller kassering av elektriskt och elektroniskt avfall. Detta innebär att denna produkt inte får kastas i hushållssoporna utan måste lämnas in till en återvinningscentral enligt det europeiska direktivet 2002/96/CE. Därefter kommer produkten att återvinnas eller demonteras på ett miljövänligt sätt. Elektrisk och elektronisk utrustning kan påverka miljön och människors hälsa negativt eftersom den innehåller farliga substanser.

LADDNINGSPROCEDURE

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSENLIG ANVÄNDNING

Apparaten är avsedd för formning och svetsning av plast, borttagning av färg/lack och uppvärmning av krympslangar. Den kan även användas för lögning och förttenning, upplösning av limförbindelser och för upptining av igenfrusna vattenledningar.

START

För driftstart skjut strömställaren (3) till läget I, II eller III.

Urkoppling:

För urkoppling skjut strömställaren (3) mot stopp till läget 0.

Efter längre tids arbete med hög temperatur låt varmluftpistolen avkylas i kalluftläget I innan den frånkopplas.

2. TERMOSKYDDSFRÅNKOPPLING

Om värmeelementet överbelastas (t.ex. genom luftuppdämning) frånkopplar varmluftpistolen automatiskt uppvärmningen medan fläkten fortsätter att gå. När varmluftpistolen svalnat till driftstemperatur återinkopplas uppvärmningen.

3. INSTÄLLNING AV LUFTMÄNGD/INSTÄLLNING AV TEMPERATUR

Strömställaren(3) har tre fläktsteg. Därmed kan alltid luftvolym och temperature anpassas till behovet.

WX041

Steg Temperatur Luftmängd
I 50	°C 300L/min
II 350	°C 300L/min
III 580	°C 500L/min

Kalläget I är lämpligt för avkylning av ett hett arbetsstycke eller för torkning av färg. Det är även lämpligt för avkylning av varmluftpistolen innan den frånkopplas eller

för byte av munstycken.

Blåsinställning Ⅲ är lämplig för böjning av plast och värmning av krympplast.

Luftinställning Ⅲ är lämplig för färgborttagning och upptining av rör.

4. ANVÄNDNINGSEXEMPEL

Uppgifterna för temperaturinställning i användningsexemplen är riktvärden som kan avvika alltefter materialets beskaffenhet. Avständet mellan munstycke och arbetsstycke är beroende av bearbetat material.

Prova dig fram till lämplig temperatur för aktuellt arbete. Starta därför med låg temperatur. Alla användningsexempel (förutom Borttagning av lack på fönster) kan utföras utan tillbehör. Användande av rekommenderat tillbehör förenklar dock arbetet och ökar i hög grad resultatets kvalitet.

Var försiktig vid munstycksbyte, risk för brännskada! Berör inte hett munstycke. Låt varmluftpistolen

svalna. Använd skyddshandskar.

Trekantskrapan är idealisk för färgborttagning från plana träytor och kanter.

Kom ihåg att göra rent bladet efter användning med stålull och olja in tunt innan lagring.

6. BORTTAGNING AV LACK/LÖSNING AV LIM

Sätt på ytmunstycket. Lös upp med varmluft och avlägsna sedan lacket med spackelspade. För lång uppvärmning kan bränna lacket och försvåra borttagningen. Se till att spackelspaden hålls välskärpt och ren. Ofta kan limmet (t.ex. på dekaler) uppmjukas med värme. Därefter kan limmat föremål tas bort och klisterresterna avlägsnas.

7. BORTTAGNING AV LACK PÅ FÖNSTER Risk för att glaset spricker!

Därför ska alltid glasskyddsmunstycket användas. På profilytor kan lacket tas upp med en lämplig spackelspade och ytan borstas ren med en mjuk metalltrådsborste.

8. UPPTINING AV VATTENLEDNING Man kan ofta inte skilja på vattenledning och gasledning. Gasledningar får absolute inte värmas upp.

Sätt på reflektormunstycket. Värm upp igenfruset ställe utgående från kanten mot mitten. Värm försiktigt upp plaströr samt rörskarvar för att undvika skada.

9. KRYMPNING

Sätt på reducermunstycket. Välj en krympslang som i diametern motsvarar arbetsstycket t.ex. kabelskon. Värm upp krympslangen jämnt.

10. SVETSNING AV PLAST

Sätt på reducermunstycket och svetsskon. Arbetsstycket och svetsmaterialet måste vara av samma material (t.ex. PVC med PVC). Skarven måste vara ren och fettfri. Värm upp skarven till degig konsistens. Observera att temperaturområdet mellan plastmaterialets degiga och flytande tillstånd är rätt litet. Tillför sedan svetstråden och låt den rinna ned i spalten så att en jämn sträng uppstår.

11. FORMNING AV PLASTMATERIAL (Se Bild C)

Sätt på reflektormunstycket. För att undvika knäckning vid bockning fyll röret med sand och tillslut båda ändorna. Värm upp jämnt genom att skjuta röret framoch tillbaka.

UNDERHÅLL

Ta bort pluggen från hållaren innan du gör några anpassningar, servis eller underhåll.

Ditt verktyg kräver inte extra smörjning eller underhåll. Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla arbetskontroller fria från damm. Ser du gnistor i ventileringsöppningarna, är det normaltochkommerinteattskadatillverktyg. Om strömkabeln är skadad och att undvika fara, måste den ersättas av tillverkaren, servis agenten eller liknande kvalifiserad person.

MILJÖSKYDD

Denna produkt är märkt med en symbol som gäller kassering av elektriskt och elektroniskt avfall. Detta innebär att denna produkt inte får kastas i hushållssoporna utan måste lämnas in till en återvinningscentral enligt det europeiska direktivet 2002/96/CE. Därefter kommer produkten att återvinnas eller demonteras på ett miljövänligt sätt. Elektrisk och elektronisk utrustning kan påverka miljön och människors hälsa negativt eftersom den innehåller farliga substanser.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Förklarar att denna produkt,

Beskrivning wORX Värmepistol

Typ wX041

Uppfyller följande direktiv,

Maskindirektiv 2006/42/EG

Elektromagnetiskt kompatibilitetsdirektiv

2004/108/EG

RoHS Direktiv 2011/65/EU

Standarder överensstämmer med

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60335-1

EN 60335-2-45

EN 62233

leo.yue

CE

2013/01/11

Leo Yue

POSITEC Kvalitetsdirektör
