ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D25303DH DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 71

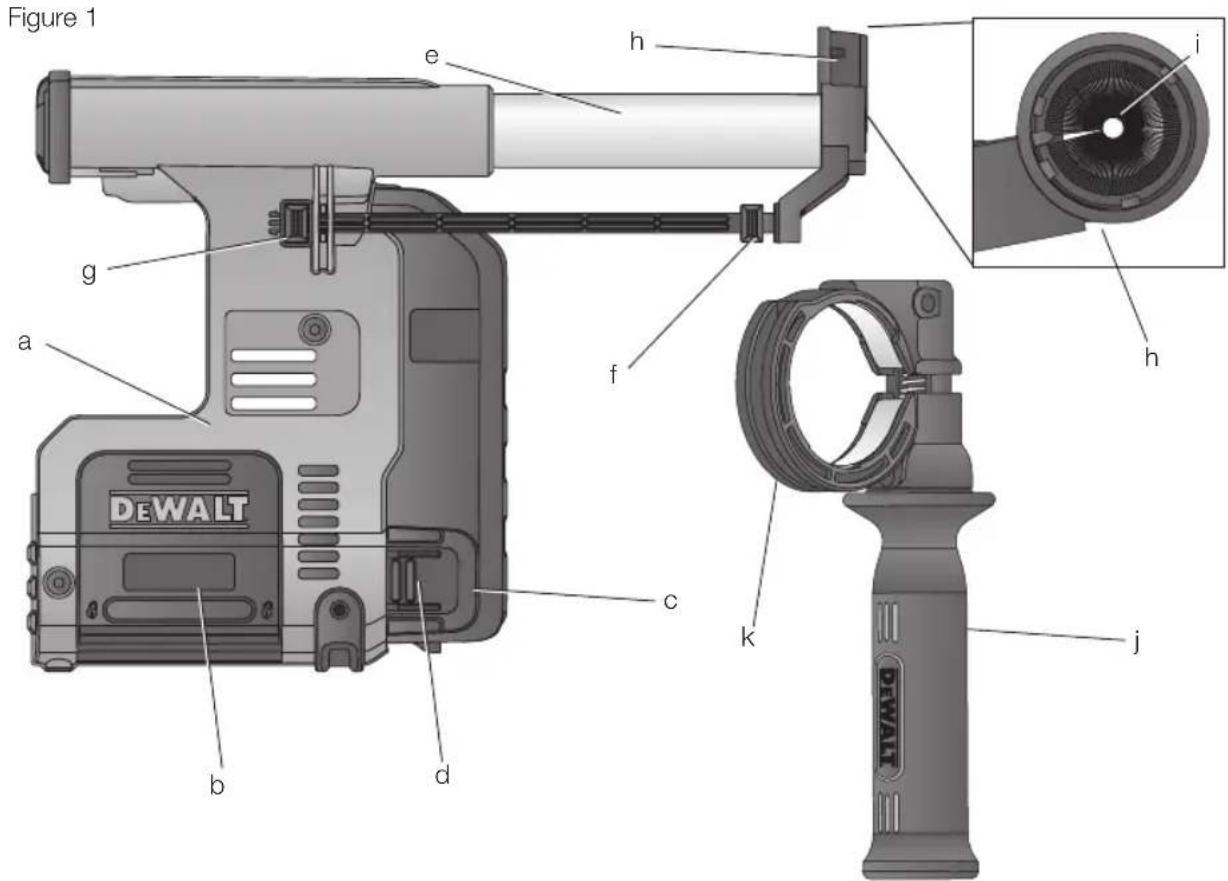

Figure 1 DEWALT a g e h f c b d k j i h DEWALT

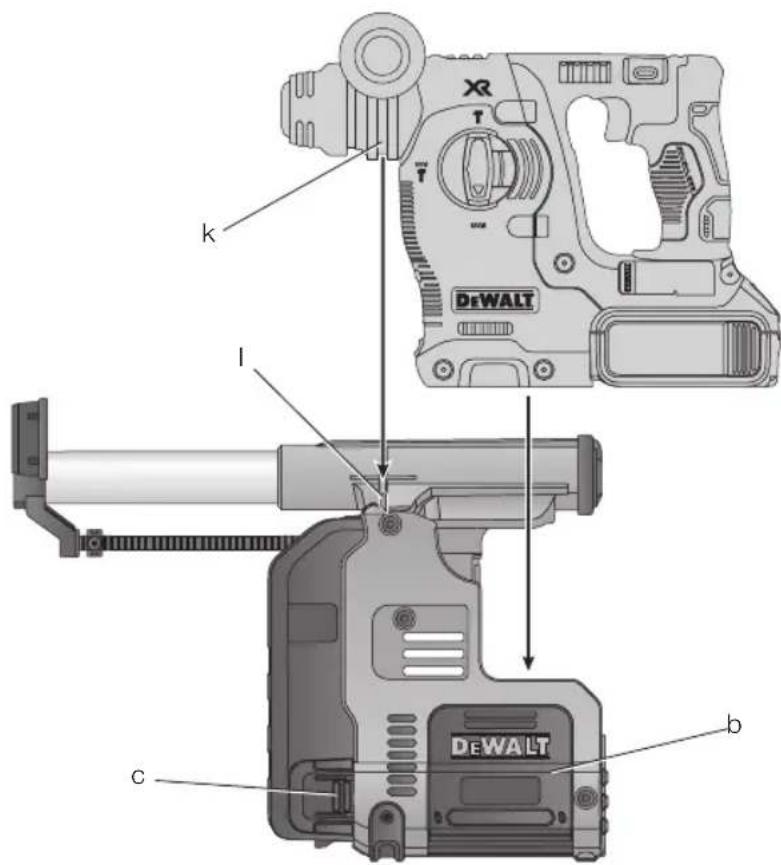

Figure 2

ΣΥΣΤΗΜΑ ΕΞΑΓΩΓΗΣ ΣΚΟΝΗΣ D25303DH

Συγχαρητήρια!

Επιλέξατε ένα εργαλείο DEWALT. Η πολυετής εμπειρία, καθώς και η σχολαστική ανάπτυξη του προϊόντος και η καινοτομία κάνουν τη DEWALT έναν από τους πιο αξιόπιστους εταίρους για επαγγελματίες χρήστες ηλεκτρικών εργαλείων.

Τεχνικά Στοιχεία

D25303DH

Πίεση επαφής Ν 60

Μέγ. διαδρομή mm 125

Μέγ. διάμετρος τρυπανιού mm 16

Táon V 18

Ορισμοί: Οδηγίες Ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

KH: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υποδηλώνει κίνδυνο ηλεκτροπληξίας.

Υπαδηλώνει κίνδυνο πυρκαγιάς.

Οδηγίες Ασφαλείας

ΠΡΟΣΕΙΔΟΠΟΙΗΣΗ! Πάντα τηρείτε τους κανονισμούς ασφαλείας που ισχύουν στη χώρα σας για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και τραυματισμού.

Διαβάστε προσεκτικά όλο το παρόν εγχειρίδιο πριν χρησιμοποιήσετε το προσάρτημα. Επίσης συμβουλευτείτε το εγχειρίδιο οποιουδήποτε ηλεκτρικού εργαλείου πρόκειται να χρησιμοποιηθεί με αυτό το προσάρτημα.

ΦΥΛΑΞΤΕ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Γενικοί Κανόνες Ασφαλείας

1. Διατηρείτε την περιοχή εργασίας καθαρή. Οι ακατάστατοι χώροι και πάγκοι ευνοούν τους τραυματισμούς.
2. Κρατάτε τα παιδιά μακριά.

Μην αφήνετε τα παιδιά να έλθουν σε επαφή με το εργαλείο ή με το καλώδιο επέκτασης. Απαιτείται επίβλεψη για παιδιά κάτω των 16 ετών.

1. Χρησιμοποιείτε κατάλληλο εργαλείο.

Η προβλεπόμενη χρήση περιγράφεται στο παρόν εγχειρίδιο οδηγιών. Μην αναγκάζετε μικρά εργαλεία ή προσαρτήματα να εκτελέσουν την εργασία εργαλείου βαρέως τύπου. Το εργαλείο θα εκτελέσει την εργασία καλύτερα και ασφαλέστερα με την προβλεπόμενη ένταση χρήσης.

ΟΠΟΙΗΣΗ: Η χρήση οποιουδήποτε παρελκομένου ή προσαρτήματος ή η εκτέλεση οποιασδήποτε εργασίας με αυτό το εργαλείο, πέραν των όσων συνιστώνται στο παρόν εγχειρίδιο οδηγιών, μπορεί να παρουσιάσει κίνδυνο τραυματισμού.

Δήλωση Συμμόρφωσης - Ε.Κ. ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ

CE

ΣΥΣΤΗΜΑ ΕΞΑΓΩΓΗΣ ΣΚΟΝΗΣ D25303DH

Η εταιρεία DEWALTδηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα Τεχνικά δεδομένα σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/EC, EN 60745-1.

Αυτά τα προϊόντα συμμορφώνονται και με τις Οδηγίες 2004/108/ΕΚ (έως 19/04/2016), 2014/30/ΕΕ (από 20/04/2016) και 2011/65/ΕΕ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALTστην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DEWALT.

M. Rergel

Marcus Rompel

Αντιπρόεδρος του τμήματος Μηχανικής DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανία 01.03.2015

ΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο χρήσης.

Πρόσθετοι Ειδικοί Κανόνες Ασφαλείας Για Συστήματα Εξαγωγής Σκόνης

• Μη χρησιμοποιείτε το προσάρτημα για εφαρμογές διάτρησης σε ξύλο, χάλυβα ή πλαστικό.
• Μη χρησιμοποιείτε το προσάρτημα σε εφαρμογές διάτρησης πυρήνα (καρότου).
• Μη χρησιμοποιείτε το προσάρτημα σε εφαρμογές σμίλευσης.
• Χρησιμοποιείτε με το προσάρτημα αυτό μόνο ηλεκτρικά εργαλεία που συνιστά η DEWALT. Για περισσότερες πληροφορίες σχετικά με τα ηλεκτρικά εργαλεία DEWALT

που είναι συμβατά με αυτό το προσάρτημα, απευθυνθείτε στον τοπικό σας έμπορο. Σχετικά ανατρέξτε στις διευθύνσεις στο πίσω μέρος του εγχειριδίου ή επισκεφθείτε τον ιστότοπο www.dewalt.com.

• Μη χρησιμοποιείτε το εργαλείο σε συνθήκες υγρασίας ή διαβροχής.
• Μην επιτρέψετε να χρησιμοποιηθεί σαν παιχνίδι. Απαιτείται αυξημένη προσοχή όταν χρησιμοποιείται από παιδιά ή κοντά σε αυτά.
• Χρησιμοποιείτε το προϊόν μόνο όπως περιγράφεται στο παρόν εγχειρίδιο. Χρησιμοποιείτε μόνο τα προσαρτήματα που συνιστά ο κατασκευαστής.
• Μην τοποθετήσετε οποιοδήποτε αντικείμενο μέσα στα ανοίγματα. Μην το χρησιμοποιήσετε αν οποιοδήποτε άνοιγμα είναι φραγμένο. Διατηρείτε το απαλλαγμένο από σκόνη, χνούδια, τρίχες και οτιδήποτε μπορεί να ελαττώσει τη ροή του αέρα.
• Κρατήστε μαλλιά, χαλαρά ρούχα, δάκτυλα και όλα τα μέρη του σώματος μακριά από ανοίγματα και κινούμενα μέρη.
• Μη χρησιμοποιείτε το προϊόν για συλλογή εύφλεκτων ή καύσιμων υγρών, όπως βενζίνη και μην το χρησιμοποιείτε σε χώρους όπου ενδέχεται να υπάρχουν αυτά.

Υπολειπόμενοι Κίνδυνοι

Οι ακόλουθοι κίνδυνοι είναι εγγενείς στη χρήση του συστήματος εξαγωγής σκόνης:

- τραυματισμοί που προκαλούνται από επαφή με περιστρεφόμενα ή θερμά μέρη του εργαλείου

Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

• Βλάβη της ακοής.
• Κίνδυνος σύνθλιψης δακτύλων κατά την αλλαγή παρελκομένου.
• Κίνδυνοι υγείας που προκαλούνται από την εισπνοή σκόνης που αναπτύσσεται κατά την εργασία σε σκυρόδεμα και/ή τοιχοποία.

Σημάνσεις Πάνω Στο Σύστημα Εξαγωγής Σκόνης

Στο εργαλείο εμφανίζονται τα εξής εικονογράμματα:

άστε το εγχειρίδιο οδηγιών πριν τη χρήση.

ΘΕΣΗ ΚΩΔΙΚΟΥ ΗΜΕΡΟΜΗΝΙΑΣ

Ο κωδικός ημερομηνίας, ο οποίος επίσης περιλαμβάνει το έτος κατασκευής, είναι τυπωμένος πάνω στην επιφάνεια του περιβλήματος η οποία σχηματίζει την ένωση στερέωσης ανάμεσα στο εργαλείο και το κιβώτιο συλλογής σκόνης.

Παράδειγμα:

2015 XX XX

'Ετος κατασκευής

Περιεχόμενα Συσκευασίας

Η συσκευασία περιέχει:

1 Σύστημα εξαγωγής σκόνης:
1 Πλευρική λαβή
1 Κεφαλή εξαγωγής σκόνης/βούρτσα σκόνης
1 Εγχειρίδιο οδηγιών
- Ελέγξτε για ζημιά στο εργαλείο, εξαρτήματα ή παρελκόμενα, που μπορεί να προκλήθηκε κατά τη μεταφορά.
- Αφιερώστε χρόνο για να διαβάσετε σχολαστικά και να κατανοήσετε αυτό το εγχειρίδιο πριν τη χρήση του προϊόντος.

Περιγραφή [εικ. (fig.) 1–3, 5, 7]

τροποποιήσετε το ηλεκτρικό εργαλείο ή οποιοδήποτε μέρος του. Θα μπορούσε να προκύψει ζημιά ή τραυματισμός.

a. Σύστημα εξαγωγής σκόνης
b. Κουμπιά απελευθέρωσης βάσης
c. Κουτί συλλογής σκόνης
d. Κουμπιά απελευθέρωσης κουτιού συλλογής σκόνης
e. Τηλεσκοπικός μηχανισμός
f. Κουμπί ρύθμισης βάθους
g. Κουμπί ρύθμισης μήκους
h. Κεφαλή εξαγωγής σκόνης

i. Βούρτσα σκόνης

j. Πλευρική λαβή

k. Αυλάκωση υποστήριξης πλευρικής λαβής

1. Ρυθμιστής θέσης υποστήριξης πλευρικής λαβής

m. Ηλεκτρικοί σύνδεσμοι συστήματος εξαγωγής σκόνης

n. Ηλεκτρικοί σύνδεσμοι περιστροφικής σφύρας

ο. Πέλμα ασφάλισης και απελευθέρωσης

ρ. Ασφάλιση κουτιού συλλογής σκόνης
q. Πόδι σφύρας
r. Φίλτρο
s. Κουμπωτός σύνδεσμος
t. Πλαίσιο φίλτρου

ПРОВЛЕПОМЕНН ХРНЗН

Το σύστημα εξαγωγής σκόνης D25303DH έχει σχεδιαστεί για την εξαγωγή της σκόνης σε επαγγελματικές εργασίες κρουστικής διάτρησης σε τοιχοποία ή σκυρόδεμα και με συμπαγή τρυπάνια τοποθετημένα στο ηλεκτρικό εργαλείο. ΝΑ ΜΗ χρησιμοποιείται για διάτρηση πλαστικού, ξύλου ή μετάλλου.

Αυτό το σύστημα εξαγωγής σκόνης εφαρμόζει σε σφύρες μπαταρίας DEWALT 18V SDS Plus® DCH253, DCH254 (ΤΥΠΟΣ 2 μόνο), DCH273 και DCH274. Για περισσότερες πληροφορίες σχετικά με τα ηλεκτρικά εργαλεία DEWALT που είναι συμβατά με αυτό το προσάρτημα, απευθυνθείτε στον τοπικό σας έμπορο. Σχετικά ανατρέξτε στις διευθύνσεις στο πίσω μέρος του εγχειριδίου ή επισκεφθείτε τον ιστότοπο www.dewalt.com.

ΝΑ ΜΗ χρησιμοποιείται υπό υγρές συνθήκες ή με την παρουσία εύφλεκτων υγρών ή αερίων.

Το τηλεσκοπικό σύστημα εξαγωγής σκόνης είναι ένα προσάρτημα για χρήση με επαγγελματικά ηλεκτρικά εργαλεία.

MHN αφήνετε παιδιά να έρχονται σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο το χρησιμοποιούν άπειροι χρήστες.

Ηλεκτρική Ασφάλεια

Το ηλεκτρικό μοτέρ έχει σχεδιαστεί μόνο για μία τάση. Ελέγχετε πάντα ότι ή τάση του πακέτου μπαταριών αντιστοιχεί στην τάση πάνω στην πινακίδα στοιχείων. Επίσης βεβαιωθείτε ότι η τάση του φορτιστή σας αντιστοιχεί σ' αυτή του ρεύματος δικτύου.

Ο φορτιστής σας DEWALT διαθέτει διπλή μόνωση σύμφωνα με το πρότυπο EN 60335. Επομένως δεν απαιτείται αγωγός γείωσης.

Αν έχει υποστεί ζημιά το καλώδιο τροφοδοσίας ρεύματος, πρέπει να αντικατασταθεί από ειδικά κατασκευασμένο καλώδιο το οποίο διατίθεται μέσω του δικτύου σέρβις της DEWALT.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, απενεργοποιήστε το εργαλείο και αποσυνδέστε το πακέτο μπαταριών ή την πηγή ρεύματος πριν κάνετε οποιεσδήποτε ρυθμίσεις ή πριν αφαιρέσετε/τοποθετήσετε προσαρτήματα ή παρελκόμενα. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Προσάρτηση Και Αφαίρεση Του Συστήματος Εξαγωγής Σκόνης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε TO κίνδυνο τραυματισμού, ΠΑΝΤΑ χρησιμοποιείτε το εργαλείο με την πλευρική λαβή σωστά εγκατεστημένη και καλά σφιγμένη. Αν δεν γίνει αυτό. μπορεί να προκληθεί ολίσθηση της πλευρικής λαβής κατά τη λειτουργία του εργαλείου και επακόλουθη απώλεια ελέγχου.

ΓΙΑ ΝΑ ΠΡΟΣΑΡΤΗΣΕΤΕ ΤΟ ΣΥΣΤΗΜΑ ΕΞΑΓΩΓΗΣ ΣΚΟΝΗΣ (ΕΙΚ. 1, 3, 5)

1. Αφαιρέστε το τρυπάνι, την πλευρική λαβή και τη ράβδο ρύθμισης βάθους, αν έχουν προσαρτηθεί στην περιστροφική σφύρα.
2. Συνδέστε την παρεχόμενη πλευρική λαβή (j) στην περιστροφική σφύρα.
3. Βεβαιωθείτε ότι τα κουμπιά (b) απελευθέρωσης της βάσης είναι πατημένα και ασφαλισμένα στην ανοιχτή θέση πριν προσπαθήσετε να τοποθετήσετε το σύστημα εξαγωγής σκόνης στην περιστροφική σφύρα.
4. Σπρώξτε το πέλμα ασφάλισης (ο) προς τα κάτω με το πέλμα (α) της περιστροφικής σφύρας. Βεβαιωθείτε ότι η αυλάκωση στο κολάρο της πλευρικής λαβής εφαρμόζει στο στοιχείο ρύθμισης θέσης (Ι) πάνω στο σύστημα εξαγωγής σκόνης. Τα κουμπιά (b) απελευθέρωσης της βάσης θα ασφαλίσουν μέσα στις υποδοχές βίδας του ποδιού (α) της περιστροφικής σφύρας. Οι ηλεκτρικοί σύνδεσμοι (η) στη βάση της περιστροφικής σφύρας θα ευθυγραμμιστούν με τους ηλεκτρικούς συνδέσμους (m) στη βάση του συστήματος εξαγωγής.

ΓΙΑ ΝΑ ΑΦΑΙΡΕΣΕΤΕ ΤΟ ΣΥΣΤΗΜΑ

Για να αφαιρέσετε το σύστημα εξαγωγής σκόνης, πιέστε τα δύο κουμπιά (b) απελευθέρωσης της βάσης του συστήματος εξαγωγής σκόνης και ανυψώστε την περιστροφική σφύρα από το σύστημα εξαγωγής σκόνης (Εικ. 2).

ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΣΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, απενεργοποιήστε το εργαλείο και αποσυνδέστε το πακέτο μπαταριών ή την πηγή ρεύματος πριν κάνετε οποιεσδήποτε ρυθμίσεις ή πριν αφαιρέσετε/τοποθετήσετε προσαρτήματα ή παρελκόμενα. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΦΕΙΔΟΠΟΙΗΣΗ: Τηρείτε πάντοτε τις οδηγίες ασφαλείας και τους ισχύοντες κανονισμούς.

ΠΡΟΦΙΔΟΠΟΙΗΣΗ: Διαβάζετε πάντα το εγχειρίδιο οδηγιών του εργαλείου και χρησιμοποιείτε το εργαλείο όπως αναφέρεται σε αυτό.

Ενεργοποίηση Και Απενεργοποίηση

Το σύστημα εξαγωγής σκόνης ξεκινά αυτόματα όταν ενεργοποιείται η περιστροφική σφύρα.

ΗΛΕΚΤΡΟΝΙΚΗ ΚΑΘΥΣΤΕΡΗΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ

Μετά την απενεργοποίηση της περιστροφικής σφύρας, το σύστημα εξαγωγής σκόνης θα λειτουργήσει για μερικά δευτερόλεπτα ακόμα, για να απομακρύνει τα υπολειπόμενα σωματίδια σκόνης από τα εσωτερικά μέρη και για να συγκεντρώσει τη σκόνη στο κουτί συλλογής σκόνης.

Ρύθμιση Του Βάθους Διάτρησης (εικ. 1)

Πιέστε το κουμπί (f) ρύθμισης βάθους στο μπροστινό μέρος του ολισθητήρα και μετακινήστε τον στο επιθυμητό βάθος διάτρησης. Ελευθερώστε το κουμπί.

Ρύθμιση Του Μήκους Διάτρησης (εικ. 1)

1. Εισάγετε το κατάλληλο τρυπάνι.

2. Κρατήστε την κεφαλή εξαγωγής σκόνης (i) πάνω σε έναν τοίχο (εικ. 7).

3. Ωθήστε το εργαλείο ώστε το κοπτικό διάτρησης να έλθει σε επαφή με την επιφάνεια (εικ. 7).
4. Πιέστε το κουμπί ρύθμισης μήκους (h) στο πάνω μέρος του πίσω ολισθητήρα και μετακινήστε τον στο επιθυμητό μήκος. Ελευθερώστε το κουμπί.
5. Απομακρύνετε προσεκτικά το συγκρότημα του εργαλείου από τον τοίχο, προσέχοντας ώστε να μην απασφαλιστεί ο μηχανισμός φόρτισης ελατηρίου.

Εκκένωση Του Συλλέκτη Σκόνης (εικ. 1, 4, 5)

εγκεκριμένη προστασία ματιών και εγκεκριμένη μάσκα προστασίας από τη σκόνη όταν εκτελείτε αυτή τη διαδικασία..

Ο συλλέκτης (c) σκόνης θα πρέπει να εκκενωθεί μόλις γίνει αισθητή μείωση της απόδοσης.

1. Πιέστε τα κουμπιά (d) απελευθέρωσης του κουτιού συλλογής σκόνης και απομακρύνετε το κουτί συλλογής σκόνης από το σύστημα εξαγωγής σκόνης. Μόλις απομακρυνθεί ο μηχανισμός ασφάλισης από το σύστημα εξαγωγής σκόνης, θα απασφαλιστεί και η πάνω άρθρωση, επιτρέποντας την πλήρη αφαίρεση του κουτιού συλλογής σκόνης.
2. Για να αδειάσετε το κουτί συλλογής σκόνης (c), τοποθετήστε το πάνω από κατάλληλο δοχείο που θα δεχτεί την περιεχόμενη σκόνη. Ανυψώστε την ασφάλιση (p) για να ανοίξετε το κουτί συλλογής σκόνης, διαχωρίζοντας το δοχείο από το κάλυμμα. Με απαλό χτύπτημα του κουτιού συλλογής οθόνης θα διευκολυνθεί η απομάκρυνση τυχόν σκόνης που είναι παγιδευμένη μέσα στο φίλτρο. Αφού έχουν αδειάσει το κάλυμμα φίλτρου και το δοχείο, επανασυνδέστε τα και βεβαιωθείτε ότι η ασφάλιση (p) έχει στερεωθεί σωστά. Ανατρέξτε στην εικόνα 5.
3. Για να επανασυνδέσετε το κουτί συλλογής σκόνης στο σύστημα εξαγωγής σκόνης, πρώτα εισάγετε το στρογγυλεμένο προφίλ της πάνω άρθρωσης μέσα στην εσοχή στο σύστημα εξαγωγής σκόνης. Περιστρέψτε το κουτί συλλογής σκόνης προς τα κάτω ώστε

τα κουμπιά απελευθέρωσης να κουμπώσουν ξανά στη θέση τους. Ανατρέξτε στην εικόνα 4.

ΣΥΝΤΗΡΗΣΗ

Το σύστήμά σας εξαγωγής σκόνης έχει σχεδιαστεί από τη DEWALT ώστε να λειτουργεί για μεγάλη χρονική περίοδο με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα και τον τακτικό καθαρισμό.

ΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, απενεργοποιήστε το εργαλείο και αποσυνδέστε το πακέτο μπαταριών ή την πηγή ρεύματος πριν κάνετε οποιεσδήποτε ρυθμίσεις ή πριν αφαιρέσετε/τοποθετήσετε προσαρτήματα ή παρελκόμενα. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο ανταλλακτικά DEWALT.

Αντικατάσταση του στοιχείου φίλτρου του κουτιού συλλογής σκόνης (εικ. 4, 5)

ΟΠΟΙΗΣΗ: Φοράτε εγκεκριμένη προστασία ματιών και εγκεκριμένη μάσκα προστασίας από τη σκόνη όταν εκτελείτε αυτή τη διαδικασία.

1. Πιέστε τα κουμπιά (d) απελευθέρωσης του κουτιού συλλογής σκόνης και απομακρύνετε το κουτί συλλογής σκόνης από το σύστημα εξαγωγής σκόνης. Μόλις απομακρυνθεί ο μηχανισμός ασφάλισης από το σύστημα εξαγωγής σκόνης, θα απασφαλιστεί και η πάνω άρθρωση, επιτρέποντας την πλήρη αφαίρεση του κουτιού συλλογής σκόνης.
2. Ανυψώστε την ασφάλιση (ρ) για να ανοίξετε το κουτί συλλογής σκόνης, διαχωρίζοντας το κουτί από το κάλυμμα.
3. Τραβήξτε το στοιχείο (r) του φίλτρου από το κάλυμμα.
4. Χρησιμοποιήστε ένα κατσαβίδι για να αφαιρέσετε το πλαίσιο (t) του φίλτρου από το κάλυμμα.
5. Τοποθετήστε το καινούργιο φίλτρο μέσα στο κάλυμμα.

ΕΛΛΗΝΙΚΑ

1. Τοποθετήστε το πλαίσιο φίλτρου πάνω από το φίλτρο και ωθήστε το μέσα στο κάλυμμα μέχρι να ασφαλίσει στη θέση του.
2. Επανασυνδέστε το κάλυμμα στο δοχείο και κλείστε το κουμπωτά.
3. Επανασυνδέστε το κουτί συλλογής σκόνης στο σύστημα εξαγωγής σκόνης εισάγοντας πρώτα το στρογγυλεμένο προφίλ της πάνω άρθρωσης μέσα στην εσοχή στο σύστημα εξαγωγής σκόνης. Περιστρέψτε το κουτί συλλογής σκόνης προς τα κάτω ώστε τα κουμπιά απελευθέρωσης να κουμπώσουν ξανά στη θέση τους.

Αντικατάσταση Της Βούρτσας Σκόνης (εικ. 7)

ΠΡΟΦΙΔΟΠΟΙΗΣΗ: Φοράτε

εγκεκριμένη προστασία ματιών και εγκεκριμένη μάσκα προστασίας από τη σκόνη, όταν εκτελείτε αυτή τη διαδικασία.

Η βούρτσα σκόνης θα φθαρεί κατά τη χρήση και θα πρέπει να αντικατασταθεί.

1. Πιέστε τον κουμπωτό σύνδεσμο (s) στην πίσω πλευρά της κεφαλής εξαγωγής σκόνης και τραβήξτε την έξω από την υποδοχή συγκράτησης της κεφαλής.
2. Χρησιμοποιήστε ένα κατσαβίδι για να αφαιρέσετε τη βούρτσα σκόνης (i) από την κεφαλή εξαγωγής σκόνης.
3. Αντικαταστήστε τη βούρτσα σκόνης με καινούργια.
4. Βεβαιωθείτε ότι το ανοιχτό άκρο της βούρτσας σκόνης τοποθετείται στην υποδοχή κεντραρίσματος στην κεφαλή εξαγωγής σκόνης.
5. Σπρώξτε την κεφαλή εξαγωγής σκόνης πάλι στην υποδοχή συγκράτησης της κεφαλής. Ο πείρος κεντραρίσματος θα εισέλθει στο ανοιχτό άκρο της βούρτσας σκόνης και θα τη στερεώσει στη θέση της.

Καθαρισμός

ΠΡΟΦΙΔΟΠΟΙΗΣΗ: Για την αφαίρεση ρύπων και σκόνης, χρησιμοποιήστε ξηρό αέρα κάθε φορά που διαπιστώνετε συγκέντρωση σκόνης

εντός και γύρω από τις θυρίδες αερισμού. Όταν εκτελείτε αυτή τη διαδικασία, να φοράτε εγκεκριμένο προστατευτικό για τα μάτια και εγκεκριμένη μάσκα για τη σκόνη.

ΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή άλλες ισχυρές χημικές ουσίες για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτές οι χημικές ουσίες μπορούν να υποβαθμίσουν την ποιότητα των υλικών που χρησιμοποιούνται σε αυτά τα τμήματα. Χρησιμοποιείτε ένα πανί που έχει εμποτιστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίσετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε υγρό.

Καθαρισμός Του Συλλέκτη Σκόνης

ΠΡΟΣΕΙΔΟΠΟΙΗΣΗ: Μη

χρησιμοποιήσετε βούρτσα ή πινέλο για να καθαρίσετε το συλλέκτη σκόνης ή το φίλτρο.

Κατά την εντατική χρήση ο συλλέκτης σκόνης αποφράσσεται από τη σκόνη. Ανατρέξτε στο τμήμα Εκκένωση του συλλογέα σκόνης στο κεφάλαιο Λειτουργία.

Προαιρετικά Παρελκόμενα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δοκιμαστεί άλλα παρελκόμενα εκτός από αυτά που διατίθενται από την DEWALT, η χρήση τυχόν τέτοιων παρελκόμενων με το εργαλείο αυτό μπορεί να είναι επικίνδυνη. Για να ελαττώσετε τον κίνδυνο τραυματισμού, πρέπει να χρησιμοποιείτε μόνο παρελκόμενα που συνιστώνται από την DEWALT,

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα παρελκόμενα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίο συνεργάζεστε.

Για Την Προστασία Του Περιβάλλοντος

Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα συνήθη οικιακά απορρίμματα.

Εάν διαπιστώσετε κάποια μέρα ότι το προϊόν σας της DEWALTχρειάζεται αντικατάσταση, ή εάν δεν το χρειάζεστε πια, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα. Τοποθετήστε αυτό το προϊόν σε ειδικό κάδο για ξεχωριστή συλλογή.

Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Η επαναχρησιμοποίηση των ανακυκλωμένων υλικών βοηθά στην αποφυγή της μόλυνσης του περιβάλλοντος και ελαττώνει τη ζήτηση πρώτων υλών.

Οι τοπικοί κανονισμοί μπορεί να προβλέπουν την ξεχωριστή συλλογή ηλεκτρικών προϊόντων από τα νοικοκυριά σε δημοτικά κέντρα συλλογής απορριμμάτων ή από τον αντιπρόσωπο όταν αγοράζετε ένα νέο προϊόν.

Η DEWALTδιαθέτει εγκατάσταση για τη συλλογή και ανακύκλωση των προϊόντων DEWALT όταν φτάσουν στο τέλος του ωφέλιμου χρόνου ζωής τους. Για να εκμεταλλευτείτε αυτή την υπηρεσία, παρακαλούμε επιστρέψτε το προϊόν σας σε οποιονδήποτε εξουσιοδοτημένο αντιπρόσωπο σέρβις, ο οποίος θα το συλλέξει εκ μέρους μας.

Μπορείτε να βρείτε τη διεύθυνση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου σέρβις μέσω επικοινωνίας με το τοπικό γραφείο της DEWALT, στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Εναλλακτικά, μια λίστα με τους εξουσιοδοτημένους αντιπροσώπους σέρβις της DEWALT καθώς και πλήρη στοιχεία και πρόσωπα επικοινωνίας με την υπηρεσία εξυπηρέτησης μετά την πώληση που διαθέτουμε, υπάρχουν στο διαδίκτυο στη διεύθυνση: www.2helpU.com.
