MANUALE UTENTE D25303DH DEWALT

WALT en fin de vie. Pour profiter de ce service, veuillez rapporter votre produit auprès d’un centre de réparation agréé qui le recyclera en notre nom.32 italiano Prima di adoperare l’accessorio, leggere attentamente le istruzioni di cui al presente manuale. Fare anche riferimento al manuale di istruzioni degli eventuali apparati elettrici utilizzati con il presente attrezzo.

CONSERVARE QUESTO MANUALE DI ISTRUZIONI

PER SUCCESSIVE CONSULTAZIONI

Norme Generali di Sicurezza

1. Tenere pulita l’area di lavoro.

Ambienti e banchi di lavoro in disordine possono essere causa d’incidenti.

2. Tenere i bambini lontani dall’area di lavoro.

Non permettere che i bambini tocchino l’apparato o il cavo di prolunga. Per i ragazzi di età inferiore ai 16 anni è richiesta la supervisione di un adulto.

3. Usare l’apparato adatto.

L’utilizzo previsto è indicato nel presente manuale. Non forzare apparati e accessori di potenza limitata impiegandoli per lavori destinati ad apparati di maggiore potenza. L’apparato funzionerà meglio e in modo più sicuro alla velocità per cui è stato realizzato. AVVERTENZA: L’uso di accessori o attrezzature diversi, o l’impiego del presente apparato per scopi diversi da quelli raccomandati nel manuale uso possono comportare il rischio di infortuni. Dichiarazione di conformità CE DIRETTIVA MACCHINE

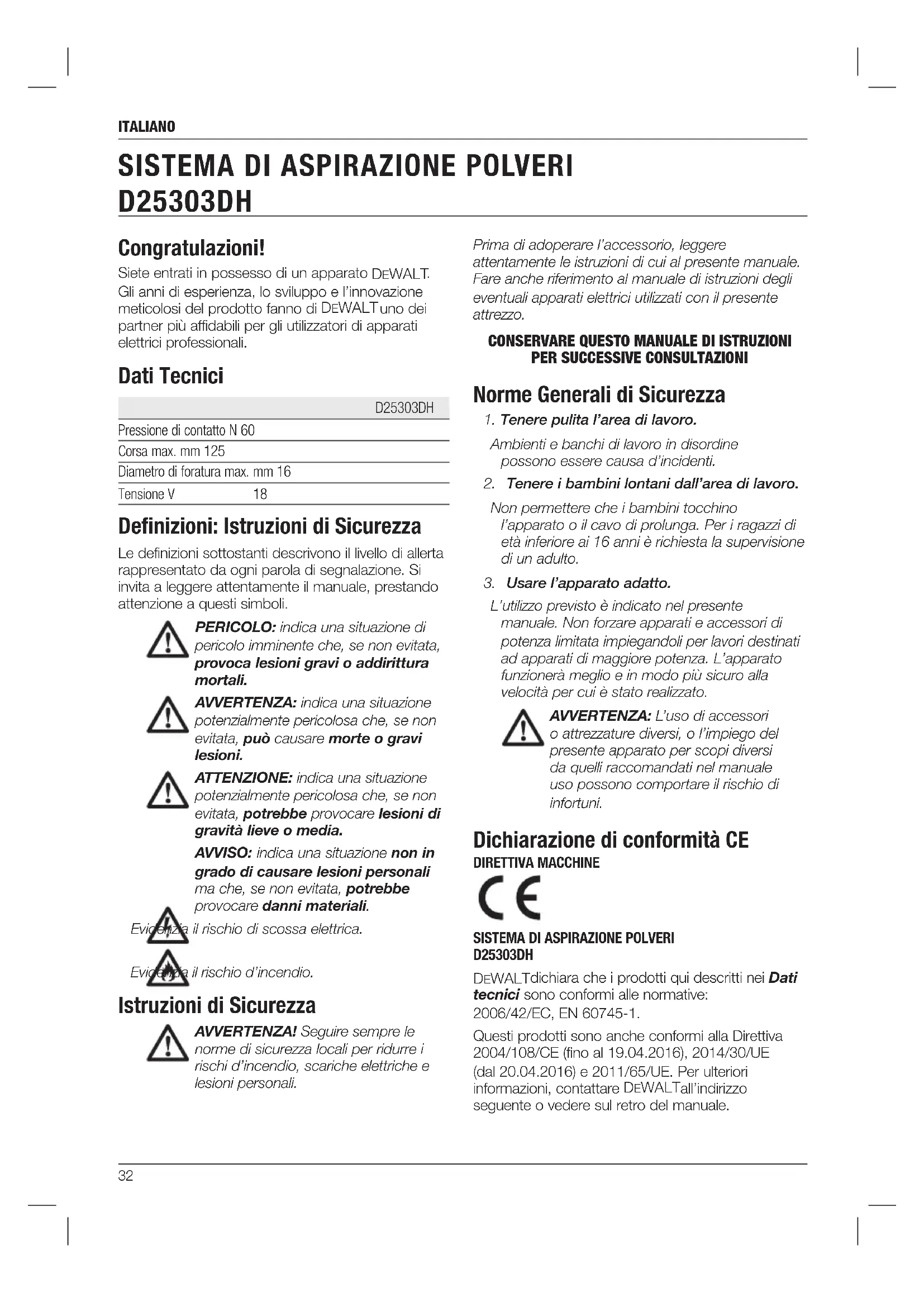

SISTEMA DI ASPIRAZIONE POLVERI

D25303DH DeWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative: 2006/42/EC, EN 60745-1. Questi prodotti sono anche conformi alla Direttiva 2004/108/CE (fino al 19.04.2016), 2014/30/UE (dal 20.04.2016) e 2011/65/UE. Per ulteriori informazioni, contattare DeWALT all’indirizzo seguente o vedere sul retro del manuale. Congratulazioni! Siete entrati in possesso di un apparato DeWALT

Gli anni di esperienza, lo sviluppo e l’innovazione meticolosi del prodotto fanno di DeWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali. Dati Tecnici D25303DH Pressione di contatto N 60 Corsa max. mm 125 Diametro di foratura max. mm 16 Tensione V 18 Definizioni: Istruzioni di Sicurezza Le definizioni sottostanti descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Si invita a leggere attentamente il manuale, prestando attenzione a questi simboli. PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o addirittura mortali. AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, può causare morte o gravi lesioni. ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media. AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali. Evidenzia il rischio di scossa elettrica. Evidenzia il rischio d’incendio. Istruzioni di Sicurezza AVVERTENZA! Seguire sempre le norme di sicurezza locali per ridurre i rischi d’incendio, scariche elettriche e lesioni personali.

SISTEMA DI ASPIRAZIONE POLVERI

D25303DH Italiano (tradotto dalle istruzioni originali)33 italiano Rischi Residui I seguenti rischi sono inerenti all’utilizzo del sistema di aspirazione polveri: – lesioni causate dall’aver toccato le parti rotanti o parti calde dell’apparato Malgrado l’applicazione delle principali regole di sicurezza e l’implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono: – Menomazioni uditive. – Rischio di schiacciarsi le dita durante la sostituzione dell’accessorio. – Rischi alla salute causati dall’inalazione di polveri sviluppatesi durante le lavorazioni in calcestruzzo e/o muratura. Marcature sul Sistema di Aspirazione Polveri Sull’apparato sono presenti i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso.

POSIZIONE CODICE DATA

Il Codice Data, che comprende anche l’anno di fabbricazione, è stampato nella superficie di alloggiamento che forma la giunzione di montaggio tra l’apparato e la scatola raccoglipolvere. Esempio: 2015 XX XX Anno di fabbricazione Contenuto dell’imballo La confezione contiene: 1 Sistema di aspirazione polveri: 1 Impugnatura laterale 1 Testa di aspirazione polveri/spazzola parapolvere 1 Manuale di istruzioni

• Verificare eventuali danni all’apparato, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.

• Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale. Descrizione (fig. 1–3, 5, 7) AVVERTENZA: Non modificare mai l’apparato o alcuna parte di esso. Potrebbe dar luogo a danni o a lesioni personali. Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DeWALT

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni. Istruzioni Supplementari di Sicurezza sui Sistemi di Aspirazione Polveri

• Non utilizzare l’accessorio per lavori di perforazione su legno, acciaio o plastica.

• Non utilizzare l’accessorio per perforazioni con punta.

• Non utilizzare l’accessorio per lavori di scalpellatura.

• Utilizzare questo accessorio solamente con apparati elettrici raccomandati da D

WALT. Per ulteriori informazioni sugli apparati elettrici

WALT compatibili con questo accessorio, contattare il rivenditore locale, consultare gli indirizzi sul retro del manuale o visitare www.dewalt.com.

• Non usare l’apparato in ambienti carichi di umidità.

• Non permettere che sia utilizzato come giocattolo. È necessario prestare particolare attenzione quando viene usato da o nelle vicinanze di bambini.

• Usare solamente come descritto nel presente manuale. Usare solamente accessori raccomandati dal produttore.

• Non riporre alcun oggetto nelle aperture. Non usare con nessuna delle aperture ostruita; tenere lontano da polvere, pelucchi, capelli e qualsiasi cosa che possa ridurre il flusso dell’aria.

• Tenere i capelli, gli indumenti larghi, le dita e tutte le parti del corpo lontano dalle aperture e dalle parti mobili.

• Non utilizzare per raccogliere liquidi infiammabili o combustibili come la gasolina, e non usare in zone dove potrebbero essere presenti.34 italiano Sicurezza Elettrica Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione della batteria corrisponda alla tensione della targhetta. Assicurarsi inoltre che la tensione del caricatore corrisponda a quella della presa elettrica. Il caricatore D

WALT è a doppio isolamento secondo la norma EN 60335; pertanto non è necessario alcun cavo di terra. Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo appositamente predisposto disponibile presso l’assistenza D

ASSEMBLAGGIO E REGOLAZIONE

AVVERTENZA: Per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare la batteria o la spina dalla presa di corrente prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale potrebbe provocare lesioni. Montaggio e Rimozione del Sistema di Aspirazione Polveri AVVERTENZA: Per ridurre il rischio di lesioni personali, utilizzare SEMPRE l’apparato con l’impugnatura laterale correttamente installata e ben serrata. La mancata osservanza di questa precauzione potrebbe provocare lo scivolamento dell’impugnatura laterale durante l’utilizzo dell’apparato e la conseguente perdita del controllo. PER MONTARE IL SISTEMA DI ASPIRAZIONE POLVERI (FIG. 1, 3, 5)

1. Rimuovere la punta del trapano, l’impugnatura

laterale e l’asticella di regolazione della profondità, se montati sul martello rotante.

2. Fissare l’impugnatura laterale in dotazione (j) al

3. Assicurarsi che i pulsanti di rilascio della

base (b) siano premuti e bloccati in posizione aperta prima di tentare di montare il sistema di estrazione della polvere martello rotante.

4. Premere la scarpa di blocco (o) verso il

basso con il piede del martello rotante (q). Assicurarsi che la scanalatura nel collare dell’impugnatura laterale sia adatta all’elemento di posizionamento (l) sull’estrattore. I pulsanti di a. Sistema di aspirazione delle polveri b. Pulsanti di rilascio della base c. Scatola di raccolta della polvere d. Pulsanti di rilascio della scatola di raccolta della polvere e. Telescopio f. Pulsante di regolazione della profondità g. Pulsante di regolazione della lunghezza h. Testa di aspirazione polveri

i. Spazzola parapolvere

j. Impugnatura laterale k. Scanalatura di supporto dell’impugnatura laterale l. Dispositivo di posizionamento dell’impugnatura laterale m. Connettori elettrici dell’estrattore della polvere n. Connettori elettrici del martello rotante o. Scarpa di blocco e rilascio p. Dispositivo di apertura della scatola di raccolta della polvere q. Piede del martello r. Filtro s. Connettore di inserimento con scatto t. Telaio del filtro

Il sistema di aspirazione polveri D25303DH è stato studiato per l’aspirazione di polveri in lavorazioni professionali di trapanatura a percussione in muratura e cemento, e con punte di trapano solide montate sull’apparato elettrico. NON utilizzare per lavori di perforazione su plastica, legno o metallo. Questo sistema di estrazione della polvere è compatibile con i martelli D

DCH253, DCH254 (TYPE 2 only), DCH273 e DCH274. Per ulteriori informazioni sugli apparati elettrici D

WALT compatibili con questo accessorio, contattare il proprio rivenditore locale, consultare gli indirizzi sul retro del manuale o visitare www.dewalt.com. NON utilizzare in condizioni di bagnato o in presenza di liquidi o gas infiammabili. ll sistema di aspirazione polveri è un accessorio da utilizzare con apparati elettrici professionali. NON consentire a bambini di entrare in contatto con l’apparato. L’uso di questo apparato da parte di persone inesperte deve avvenire sotto sorveglianza.35 italiano

3. Spingere l’apparato per fare in modo che la

punta tocchi la superficie (fig. 7).

4. Premere il pulsante di regolazione della

lunghezza (h) sopra il dispositivo di scorrimento posteriore e spostarlo alla lunghezza desiderata. Rilasciare il pulsante.

5. Arretrare con cautela il gruppo dell’apparato

dalla parete, assicurandosi di non rilasciare il meccanismo caricato a molla. Svuotamento del Collettore Polveri (fig. 1, 4, 5) AVVERTENZA: Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati. Il collettore polveri (c) deve essere svuotato non appena si nota un calo sensibile delle prestazioni.

1. Premere i pulsanti di rilascio della scatola di

raccolta della polvere (d) ed estrarre la scatola di raccolta della polvere dal sistema di aspirazione. Una volta che il meccanismo di chiusura è stato rimosso dal sistema di aspirazione, anche il giunto superiore si sgancerà, permettendo la rimozione completa della scatola di raccolta della polvere.

2. Per svuotare la scatola di raccolta della

polvere(c), posizionarla sopra un contenitore adatto per raccogliere la polvere contenuta al suo interno. Sollevare il fermo di rilascio (p) per aprire la scatola di raccolta della polvere, separando il contenitore dal coperchio. Picchiettando delicatamente la scatola di raccolta della polvere sarà possibile facilitare la rimozione della polvere intrappolata all’interno del filtro. Una volta che il coperchio del filtro e il contenitore sono vuoti, rimontarli assicurandosi che il fermo di rilascio(p) sia fissato saldamente. Fare riferimento alla figura 5.

3. Per rimontare la scatola di raccolta della polvere

al sistema di aspirazione, inserire prima il profilo arrotondato del giunto superiore nella cavità sul sistema di aspirazione della polvere. Ruotare la scatola di raccolta della polvere verso il basso in modo che i pulsanti di rilascio scattino in posizione. Fare riferimento alla figura 4. MANUTENZIONE Il sistema di aspirazione polveri D

WALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare. rilascio della base (b) si bloccano nei padroni delle viti del piede del martello rotante (q). I connettori elettrici (n) nella base del martello rotante si allineeranno ai connettori elettrici (m) nella base dell’aspiratore.

PER RIMUOVERE IL SISTEMA

Per rimuovere il sistema di aspirazione polveri, premere i due pulsanti di rilascio della base dell’aspiratore (b) e sollevare il martello rotante dal sistema di aspirazione polveri (Fig. 2). FUNZIONAMENTO AVVERTENZA: Per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare la batteria o la spina dalla presa di corrente prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale potrebbe provocare lesioni. AVVERTENZA: Osservare sempre le istruzioni di sicurezza e le normative in vigore. AVVERTENZA: Leggere sempre e utilizzare l’apparato secondo le istruzioni contenute nel manuale di istruzioni dell’apparato. Accensione e Spegnimento Il sistema di aspirazione si attiva automaticamente all’accensione del martello rotante.

RITARDO DI SPEGNIMENTO ELETTRONICO

Dopo avere disattivato il martello rotante, il sistema di aspirazione rimarrà ancora in funzione per alcuni secondi per espellere i residui di polvere nelle parti interne e per raccoglierli nella scatola di raccolta della polvere. Regolazione della Profondità di Foratura (fig. 1) Premere il pulsante di regolazione della profondità(f) sulla parte anteriore del dispositivo di scorrimento e spostarlo alla profondità di foratura desiderata. Rilasciare il pulsante. Regolazione della Lunghezza di Foratura (fig. 1)

1. Inserire la punta appropriata.

2. Tenere la testa di aspirazione polveri (i) contro

un muro (fig. 7).36 italiano La spazzola parapolvere si consuma con l’uso e, infine, va sostituita.

1. Premere il connettore di inserimento con

scatto (s) nella parte posteriore della testa di estrazione, ed estrarlo dal supporto della testa.

2. Utilizzare un cacciavite per rimuovere la

spazzola antipolvere (i) dalla testa di estrazione.

3. Sostituire la spazzola antipolvere con una

4. Assicurarsi che l’estremità aperta della spazzola

antipolvere sia posizionata in corrispondenza della tasca di centraggio nella testa di estrazione.

5. Spingere la testa di estrazione nuovamente nel

supporto testa. Il perno di centraggio si fisserà nell’estremità aperta della spazzola antipolvere e la fisserà in posizione. Pulizia AVVERTENZA: soffiare via la polvere dall’alloggiamento con aria compressa, non appena vi sia sporco visibile all’interno e intorno alle prese d’aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati. AVVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell’apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all’interno dell’apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido. Pulizia del Collettore Polveri AVVERTENZA: Non usare una spazzola per pulire il collettore polveri o il filtro. In caso di impiego intensivo, il collettore polveri viene ostruito dalla polvere. Consultare Svuotamento del collettore polveri in Funzionamento. AVVERTENZA: Per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare la batteria o la spina dalla presa di corrente prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale potrebbe provocare lesioni. AVVERTENZA: Usare esclusivamente pezzi di ricambio originali D

WALT. Sostituzione dell’elemento filtro della scatola di raccolta della polvere (fig. 4, 5) AVVERTENZA: Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

1. Premere i pulsanti di rilascio della scatola di

raccolta della polvere (d) ed estrarre la scatola di raccolta della polvere dal sistema di aspirazione. Una volta che il meccanismo di chiusura è stato rimosso dal sistema di aspirazione, anche il giunto superiore si sgancerà, permettendo la rimozione completa della scatola di raccolta della polvere.

2. Sollevare il fermo di rilascio (p) per aprire la

scatola di raccolta della polvere, separando la scatola dal coperchio.

3. Rimuovere l’elemento filtro (r) dal coperchio.

4. Utilizzare un cacciavite per rimuovere il telaio del

filtro (t) dal coperchio.

5. Posizionare il nuovo filtro nel coperchio.

6. Collocare il telaio del filtro sul filtro e spingerlo

nel coperchio finché non si blocca in posizione.

7. Rimontare il coperchio del contenitore e

chiuderlo con uno scatto.

8. Rimontare la scatola di raccolta della polvere al

sistema di aspirazione, inserendo prima il profilo arrotondato del giunto superiore nella cavità sul sistema di aspirazione della polvere. Ruotare la scatola di raccolta della polvere verso il basso in modo che i pulsanti di rilascio scattino in posizione. Sostituzione della Spazzola Parapolvere (fig. 7) AVVERTENZA: Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.37 italiano Accessori su Richiesta AVVERTENZA: su questo prodotto sono stati collaudati soltanto gli accessori offerti da DeWALT , quindi l’utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DeWALT

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti. Rispetto Ambientale Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. Se il prodotto DeWALT deve essere sostituito o non è più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Smaltirlo tramite la raccolta differenziata. La raccolta differenziata di prodotti usati e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l’inquinamento ambientale e riduce la richiesta di materiali grezzi. Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore al momento dell’acquisto di un nuovo prodotto. DeWALT offre un servizio di ritiro e riciclaggio dei suoi prodotti alla fine della loro vita utile. Per usufruire di questo servizio, restituire il prodotto presso un riparatore autorizzato che lo raccoglie per conto di DeWALT
