MODE D'EMPLOI D25303DH DEWALT

Français (traduction de la notice d'instructions originale) 26

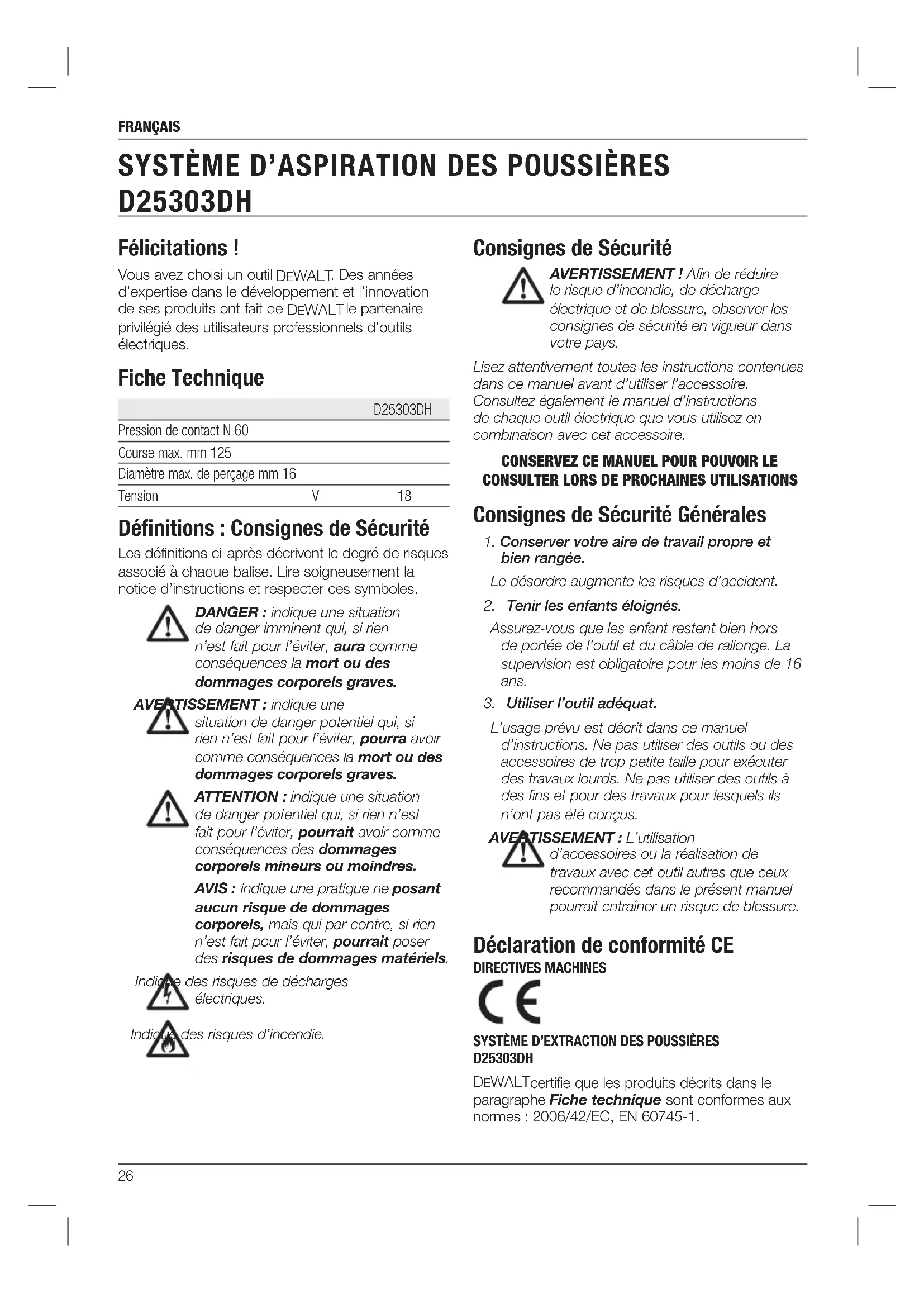

SYSTÈME D'ASPIRATION DES POUSSIÈRES D25303DH

Félicitations !

Vous avez choisi un outil DEWALT. Des années d'expertise dans le développement et l'innovation de ses produits ont fait de DEWALT le partenaire privilégié des utilisateurs professionnels d'outils électriques.

Fiche Technique

	D25303DH
Pression de contact N 60
Course max. mm 125
Diamètre max. de perçage mm 16
Tension	V	18

Définitions : Consignes de Sécurité

Les définitions ci-après décrivent le degré de risques associé à chaque balise. Lire soigneusement la notice d'instructions et respecter ces symboles.

DANGER : indique une situation de danger imminent qui, si rien n'est fait pour l'éviter, aura comme conséquences la mort ou des dommages corporels graves.

AVERTISSEMENT : indique une situation de danger potentiel qui, si rien n'est fait pour l'éviter, pourra avoir comme conséquences la mort ou des dommages corporels graves.

ATTENTION : indique une situation de danger potentiel qui, si rien n'est fait pour l'éviter, pourrait avoir comme conséquences des dommages corporels mineurs ou moindres.

AVIS : indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

Indique des risques de décharges électriques.

Indiques des risques d'incendie.

Consignes de Sécurité

AVERTISSEMENT ! Afin de réduire le risque d'incendie, de décharge électrique et de blessure, observer les consignes de sécurité en vigueur dans votre pays.

Lisez attentivement toutes les instructions contenues dans ce manuel avant d'utiliser l'accessoire. Consultez également le manuel d'instructions de chaque outil électrique que vous utilisez en combinaison avec cet accessoire.

CONSERVEZ CE MANUEL POUR POUVOIR LE CONSULTER LORS DE PROCHAINES UTILISATIONS

Consignes de Sécurité Générales

1. Conserver votre aire de travail propre et bien rangée.

Le désordre augmente les risques d'accident.

1. Tenir les enfants éloignés.

Assurez-vous que les enfant restent bien hors de portée de l'outil et du câble de rallonge. La supervision est obligatoire pour les moins de 16 ans.

1. Utiliser l'outil adéquat.

L'usage prévu est décrit dans ce manuel d'instructions. Ne pas utiliser des outils ou des accessoires de trop petite taille pour exécuter des travaux lourds. Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n'ont pas été conçus.

AVERTISSEMENT : L'utilisation d'accessoires ou la réalisation de travaux avec cet outil autres que ceux recommandés dans le présent manuel pourrait entraîner un risque de blessure.

Déclaration de conformité CE DIRECTIVES MACHINES

SYSTÈME D'EXTRACTION DES POUSSIÈRES D25303DH

DEWALTcertifie que les produits décrits dans le paragraphe Fiche technique sont conformes aux normes : 2006/42/EC, EN 60745-1.

Ces produits sont également compatibles avec les Directives 2004/108/CE (jusqu'au 19/04/2016), 2014/30/UE (à partir du 20/04/2016) et 2011/65/UE. Pour plus d'informations, veuillez contacter DEWALT à l'adresse suivante ou vous reporter au dos de cette notice d'instructions.

Le soussigné est responsable de la compilation du fichier technique et fait cette déclaration au nom de DEWALT.

Mr. Rergel

Marcus Rompel

Vice Président de l'Ingénierie

DEWALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Allemagne

01.03.2015

VIPS

SSEMENT : afin de réduire

le risque de blessure, lisez le manuel d'instruction.

Instructions Complémentaires Relatives à la Sécurité des Systèmes d'aspiration des Poussières

- Ne pas utiliser cet accessoire pour des applications de perçage dans le bois, l'acier ou le plastique.

- Ne pas utiliser cet accessoire pour les applications de perçage avec foret trépan.

- Ne pas utiliser cet accessoire pour les applications de rainurage.

- Utiliser cet accessoire uniquement avec les outils électriques recommandés par DEWALT pour cet accessoire. Pour plus de renseignements sur les outils électriques DEWALT compatibles avec cet accessoire, veuillez contacter votre revendeur local dont l'adresse se trouve au dos du manuel ou visiter le site www.dewalt.com.

- Ne pas exposer l'outil à l'humidité.

- Ne laissez pas l'outil être utilisé comme un jouet. Faites très attention lorsqu'il est utilisé par ou à proximité des enfants.

- Utilisez-le uniquement selon les indications de ce manuel. N'utilisez que les accessoires recommandés par le fabricant.

- Ne placez aucun objet dans les ouvertures. Ne l'utilisez pas avec les ouvertures obstruées. Tenez-les libres de toutes poussières, peluches, cheveux ou autres pouvant réduire le flux d'air.

- Tenez les cheveux, vêtements flottants, doigts et toute autre partie du corps éloignés des ouvertures et des pièces mobiles.

- Ne l'utilisez pas pour aspirer des liquides inflammables ou combustibles comme l'essence et ne l'utilisez pas dans des lieux où ces liquides peuvent être présents.

Risques Résiduels

Les risques suivants sont inhérents à l'utilisation du système d'aspiration des poussières :

- blessures causées par le contact avec les pièces pivotantes ou les pièces chaudes de l'outil

En dépit de l'application des normes de sécurité en vigueur et de l'installation de dispositifs de sécurité, certains risques résiduels sont inévitables. Il s'agit de :

• Diminution de l'acuité auditive.
• Risque de se coincer les doigts lors du remplacement de l'accessoire.
• Risques pour la santé causés par la respiration de la poussière causée lors du travail dans le béton et/ou la maçonnerie.

Marquages sur le Système d'aspiration des Poussières

On trouve les diagrammes suivants sur l'outil :

notice d'instructions avant toute utilisation.

POSITION DU CODE DE DATE

Le code de date, qui inclut également l'année de fabrication, est imprimé sur la surface du boîtier qui forme le joint de montage entre l'outil et le collecteur à poussière.

Exemple :

2015 XX XX

Année de fabrication

Contenu de l'emballage

Ce carton comprend :

1 Système d'aspiration des poussières :
1 Poignée latérale
1 Tête d'aspiration des poussières/brosse à poussière
1 Manuel d'instructions

FRANÇAIS

• Vérifier que l'appareil et ses pièces ou accessoires n'ont pas été endommagés lors du transport.
• Prendre le temps de lire attentivement et comprendre cette notice d'instructions avant toute utilisation de l'appareil.

Description (fig. 1–3, 5, 7)

AVERTISSEMENT : Ne modifiez jamais l'outil électrique ou l'une de ses pièces. Dans le cas contraire, des dégâts ou des blessures peuvent se produire.

a. Système d'extraction des poussières
b. Bouton de libération de la base
c. Collecteur de poussières
d. Boutons de libération du collecteur de poussières
e. Manchon télescopique
f. Bouton de réglage de profondeur
g. Bouton de réglage de longueur
h. Tête d'extraction des poussières
i. Brosse à poussières
j. Poignée latérale
k. Rainure support de la poignée latérale
I. Emplacement du support de la poignée latérale
m. Connecteurs électriques de l'extracteur de poussières
n. Connecteurs électriques du marteau rotatif
o. Semelle de verrouillage et de déverrouillage
p. Loquet d'ouverture du collecteur de poussières
q. Pied du marteau
r. Filtre
s. Connecteur encliquetable
t. Châssis de filtre

USAGE PRÉVU

Votre système d'aspiration des poussières D25303DH a été conçu pour l'aspiration des poussières lors du perçage à percussion professionnel dans la maçonnerie ou le béton et avec des forets pleins montés sur l'outil électrique. NE PAS l'utiliser pour le perçage du plastique, du bois ou du métal.

Ce système d'extraction des poussières est compatible avec les marteaux DEWALT 18V sans fil SDS Plus®DCH253, DCH254 (TYPE 2 uniquement), DCH273 et DCH274. Pour plus de renseignements sur les outils électriques DEWALT compatibles avec cet accessoire, veuillez contacter votre revendeur local dont l'adresse se trouve au dos du manuel ou visiter le site www.dewalt.com.

NE PAS utiliser ces outils en milieu ambiant humide ou en présence de liquides ou de gaz inflammables.

Le système d'aspiration des poussières est un accessoire à utiliser avec des outils électriques professionnels.

NE PAS les laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

Sécurité Électrique

Le moteur électrique a été conçu pour fonctionner sur une tension unique. Vérifier systématiquement que la tension du bloc batterie correspond bien à la tension indiquée sur la plaque signalétique. Vérifiez également que la tension de votre chargeur correspond à celle du secteur.

VotrechargeurD EWALT à double isolation est conforme à la norme EN 60335 ; un branchement à la terre n'est donc pas nécessaire.

Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécialement préparé disponible auprès du service technique DEWALT.

MONTAGE ET RÉGLAGES

AVERTISSEMENT : pour réduire

tout risque de dommages corporels graves, arrêter et débrancher l'outil du bloc batterie ou du secteur avant tout réglage ou avant de retirer ou d'installer toute pièce ou tout accessoire. Un démarrage accidentel peut provoquer des blessures.

Montage et Démontage du Système d'aspiration des Poussières

AVERTISSEMENT : afin de réduire le risque de blessures personnelles, utilisez TOUJOURS l'outil avec la poignée latérale correctement installée et solidement serrée. Dans le cas contraire, la poignée latérale peut glisser pendant l'utilisation de l'outil et entraîner une perte de contrôle.

FIXATION DU SYSTÈME D'ASPIRATION DES POUSSIÈRES (FIG. 1, 3, 5)

1. Retirez le foret, la poignée latérale et la tige de réglage de profondeur, s'ils sont installés sur le marteau.

2. Fixez la poignée latérale (j) sur le marteau rotatif.

3. Assurez-vous que les boutons de libération de la base (b) sont enfoncés et verrouillés en position ouverte avant d'installer le système d'extraction des poussières sur le marteau rotatif.

4. Poussez la semelle de verrouillage (o) vers le bas avec le pied du marteau (q). Assurez-vous que la rainure sur le collier de la poignée latérale s'engage dans son emplacement (l) sur l'extracteur. Les boutons de libération de la base (b) se verrouillent sur les bossages de vis du pied du marteau rotatif (q). Les connecteurs électriques (n) de la base du marteau rotatif s'alignent avec les connecteurs électriques (m) de la base de l'extracteur.

RETRAIT DU SYSTÈME

Pour retirer le système d'extraction des poussières, appuyez sur les deux boutons de libération de la base de l'extracteur (b) et soulevez le marteau rotatif hors du conduit du système d'extraction (Fig. 2).

UTILISATION

AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, arrêter et débrancher l'outil du bloc batterie ou du secteur avant tout réglage ou avant de retirer ou d'installer toute pièce ou tout accessoire. Un démarrage accidentel peut provoquer des blessures.

AVERTISSEMENT : respecter systématiquement les consignes de sécurité et les normes en vigueur.

AVERTISSEMENT : lisez et utilisez toujours l'outil selon les indications du manuel d'instructions de l'outil.

Mise en Marche et Arrêt

Le système d'extraction démarre automatiquement lorsque le marteau rotatif est mis en marche.

DÉLAI D'ARRÊT ÉLECTRONIQUE

Après avoir éteint le marteau rotatif, le système d'extraction continue de fonctionner pendant quelques secondes afin d'aspirer les particules de poussière restées dans les pièces internes et de les recueillir dans le collecteur de poussières.

Réglage de la Profondeur de Perçage (fig. 8)

Appuyez sur le bouton de réglage de profondeur (f) à l'avant du curseur et déplacez-le à la profondeur de perçage désirée. Relâchez le bouton.

Réglage de la Longueur de Perçage (fig. 7, 9)

1. Introduisez le foret approprié.
2. Tenez la tête d'aspiration des poussières (i) contre un mur (fig. 7).
3. Poussez l'outil pour faire toucher le foret sur la surface (fig. 7).
4. Appuyez sur le bouton de réglage de longueur (h) au-dessus du curseur arrière et déplacez-le sur la longueur désirée. Relâchez le bouton.
5. Retirez lentement l'ensemble de l'outil du mur en prenant soin que le mécanisme à ressort ne se libère pas.

Vider le Collecteur de Poussière (fig. 1, 4, 5)

AVERTISSEMENT : Portez des lunettes de protection et un masque anti-poussières homologués pendant cette procédure.

Le collecteur de poussières (c) doit être vidé dès que les performances sont sensiblement amoindries.

1. Appuyez sur les boutons de libération du collecteur de poussières (d) et tirez le collecteur hors du système d'extraction. Une fois le mécanisme de capture retiré du système d'extraction des poussières, le joint supérieur est également libéré, ce qui permet de complètement retirer le collecteur de poussières.
2. Pour vider le collecteur de poussières (c), placez-le au-dessus d'un container adapté pour recevoir les poussières qu'il contient. Soulevez le loquet d'ouverture (p) pour ouvrir le collecteur ce qui sépare le réservoir du couvercle. Le fait de taper doucement le collecteur permet de retirer également toutes les poussières coincées dans le filtre. Une fois le couvercle du filtre et le réservoir vidés, refixez-les en vous assurant que le loquet de libération (p) est fermement fixé. Consultez la figure 5.
3. Pour refixer le collecteur de poussières au système d'extraction, insérez d'abord le profilé rond du joint supérieur dans l'encoche du système d'extraction des poussières. Faites pivoter le collecteur vers le bas de façon que les boutons de libération se clipsent en position. Consultez la figure 4.

MAINTENANCE

Ce système d'aspiration des poussières DEWALT a été conçu pour fonctionner longtemps avec un minimum de maintenance. Le fonctionnement continu et satisfaisant dépend d'un entretien adéquat et d'un nettoyage régulier.

AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, arrêter et débrancher l'outil du bloc batterie ou du secteur avant tout réglage ou avant de retirer ou d'installer toute pièce ou tout accessoire. Un démarrage accidentel peut provoquer des blessures.

AVERTISSEMENT : N'utilisez que des pièces de rechange DEWALT.

Remplacement de l'élément filtre du collecteur de poussières (fig. 4, 5)

SEMENT : Portez des lunettes de protection et un masque anti-poussières homologués pendant cette procédure.

1. Appuyez sur les boutons de libération du collecteur de poussières (d) et tirez le collecteur hors du système d'extraction. Une fois le mécanisme de capture retiré du système d'extraction des poussières, le joint supérieur est également libéré, ce qui permet de complètement retirer le collecteur de poussières.
2. Soulevez le loquet d'ouverture (p) pour ouvrir le collecteur ce qui sépare le réservoir du couvercle.
3. Tirez l'élément filtrant (r) hors du couvercle.
4. Utilisez un tournevis pour retirer le châssis du filtre (t) du couvercle.
5. Placez le nouveau filtre dans le couvercle.
6. Placez le châssis du filtre sur le filtre et poussez-le dans le couvercle jusqu'à ce qu'il se verrouille en place.
7. Refixez le couvercle sur le réservoir et enclenchez-le pour le fermé.
8. Refixez le collecteur de poussières au système d'extraction en insérant d'abord le profilé rond du joint supérieur dans l'encoche du système d'extraction des poussières. Faites pivoter le collecteur vers le bas de façon que les boutons de libération se clipsent en position.

Remplacement de la Brosse à Poussière (fig. 7)

AVEATISSEMENT : Porter

systématiquement des lunettes de protection et un masque anti-poussières homologués au cours de cette procédure.

La brosse à poussière s'usera pendant l'utilisation et devra être remplacée.

1. Poussez le connecteur encliquetable (s) à l'arrière de la tête d'extraction et tirez-la hors du porte-tête.
2. Utilisez un tournevis pour retirer la brosse à poussières (i) de la tête d'extraction.
3. Remplacez la brosse à poussières par une neuve.
4. Assurez-vous que l'extrémité ouverte de la brosse à poussières soit positionnée sur la poche de centrage de la tête d'extraction.
5. Repoussez la tête d'extraction dans le portetête. Le goujon de centrage se colle dans l'extrémité ouverte de la brosse à poussières et la fixe en place.

Entretien

AVERTISSEMENT : éliminer poussière et saleté du boîtier principal à l'aide d'air comprimé chaque fois que les orifices d'aération semblent s'encrasser. Porter systématiquement des lunettes de protection et un masque anti-poussières homologués au cours de cette procédure.

AVERTISSEMENT : ne jamais utiliser de solvants ou tout autre produit chimique décapant pour nettoyer les parties non métalliques de l'outil. Ces produits chimiques pourraient en attaquer les matériaux utilisés. Utiliser un chiffon humidifié avec de l'eau et un savon doux. Protéger l'outil de tout liquide et n'immerger aucune de ses pièces dans aucun liquide.

Nettoyage du Collecteur de Poussière

AVERTISSEMENT : N'utilisez pas de brosse pour nettoyer le collecteur de poussière ou le filtre.

Pendant l'utilisation intensive, le collecteur de poussière peut s'obstruer avec la poussière. Reportez-vous à Vider le collecteur de poussière sous Utilisation.

Accessoires en Option

SSEMENT : comme les

accessoires autres que ceux offerts par DEWALT n'ont pas été testés avec ce produit, leur utilisation avec cet appareil pourrait être dangereuse. Pour réduire tout risque de dommages corporels, seuls des accessoires DEWALT recommandés doivent être utilisés avec cet appareil.

Veuillez consulter votre revendeur pour plus d'informations sur les accessoires appropriés.

Protection de l'environnement

Collecte sélective. Ne pas jeter ce produit avec les ordures ménagères.

En fin de durée de vie ou d'utilité de votre produit DEWALT, ne pas le jeter avec les ordures ménagères, mais dans les conteneurs de collecte sélective.

La collecte sélective des produits et emballages usagés permet de recycler et réutiliser leurs matériaux. La réutilisation de matériaux recyclés aide à protéger l'environnement contre la pollution et à réduire la demande en matière première.

Selon les réglementations locales, il peut être offert : service de collecte sélective individuel des produits électriques, ou déchetterie municipale ou collecte sur les lieux d'achat des produits neufs.

DEWALT dispose d'installations pour la collecte et le recyclage des produits DEWALT en fin de vie. Pour profiter de ce service, veuillez rapporter votre produit auprès d'un centre de réparation agréé qui le recyclera en notre nom.

Pour connaître l'adresse d'un centre de réparation agréé près de chez vous, veuillez contacter votre distributeur DEWALT local à l'adresse indiquée dans cette notice d'instructions, ou consulter la liste des centres de réparation agréés DEWALT, l'éventail de notre SAV et tout renseignement complémentaire sur Internet à l'adresse : www.2helpU.com.

SISTEMA DI ASPIRAZIONE POLVERI D25303DH

Congratulazioni!
