BRUKSANVISNING D25303DH DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 60

Sugesystemet starter automatisk när den roterende hammeren slås på.

ELEKTRONSIK FORSINKELSE AV STOPP

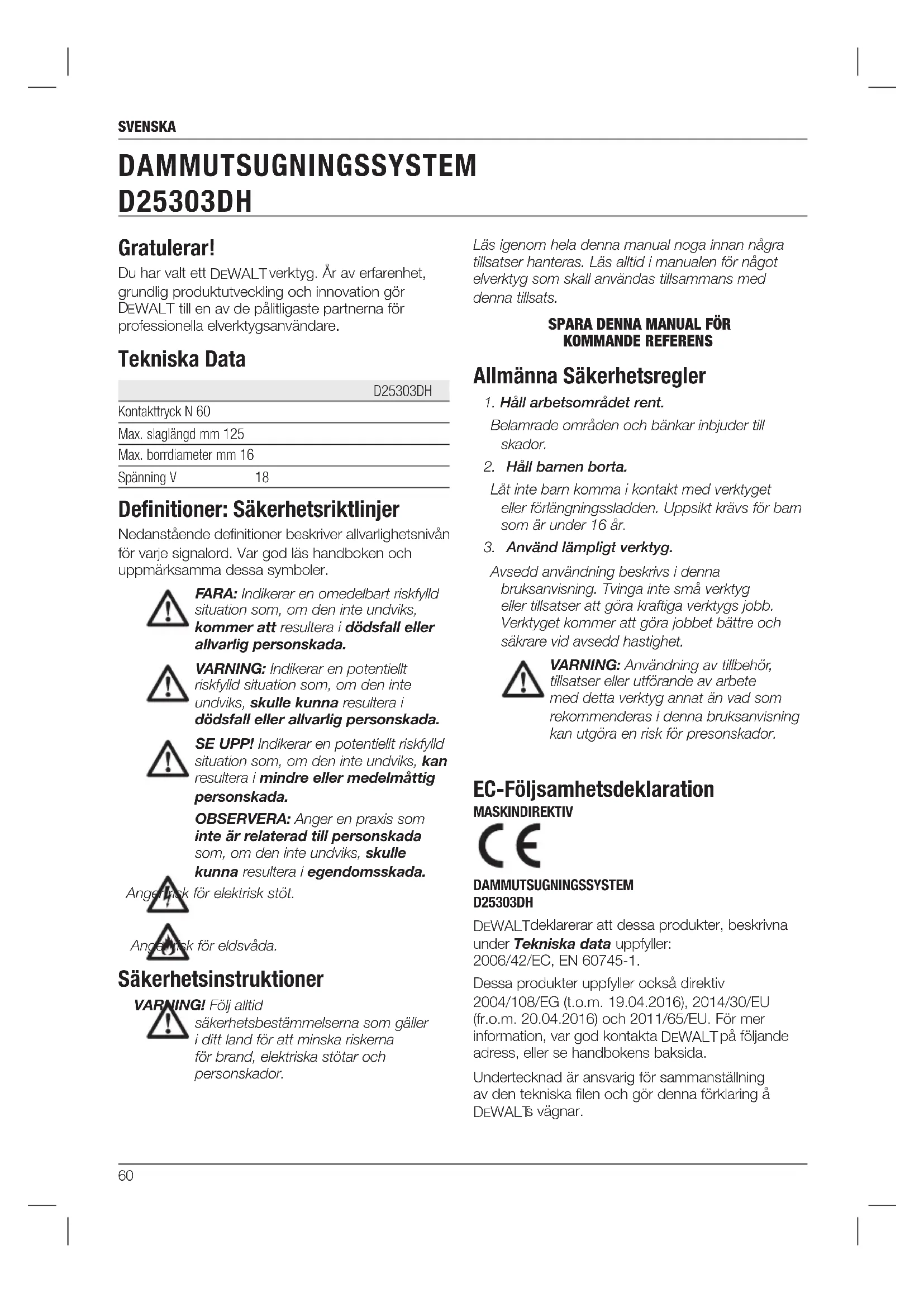

Du har valt ett DEWALTverktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för professionella elverktygsanvändare.

Tekniska Data

	D25303DH
Kontakttryck N 60
Max. slaglängd mm 125
Max. borrdiameter mm 16
Spänning V	18

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SE UPP! Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Angerisk för elektrisk stöt.

Angelmisk för eldsvåda.

Säkerhetsinstruktioner

WARNING! Följ alltid

säkerhetsbestämmelserna som gäller i ditt land för att minska riskerna för brand, elektriska stötar och personskador.

Läs igenom hela denna manual noga innan några tillsatser hanteras. Läs alltid i manualen för något elverktyg som skall användas tillsammans med denna tillsats.

SPARA DENNA MANUAL FÖR KOMMANDE REFERENS

Allmänna Säkerhetsregler

1. Håll arbetsområdet rent.

Belamrade områden och bänkar inbjuder till skador.

1. Håll barnen borta.

Låt inte barn komma i kontakt med verktyget eller förlängningssladden. Uppsikt krävs för barn som är under 16 år.

1. Använd lämpligt verktyg.

Avsedd användning beskrivs i denna bruksanvisning. Tvinga inte små verktyg eller tillsatser att göra kraftiga verktygs jobb. Verktyget kommer att göra jobbet bättre och säkrare vid avsedd hastighet.

VARNING: Användning av tillbehör, tillsatser eller utförande av arbete med detta verktyg annat än vad som rekommenderas i denna bruksanvisning kan utgöra en risk för presonskador.

EC-Följsamhetsdeklaration MASKINDIREKTIV

DEWALTdeklarerar att dessa produkter, beskrivna under Tekniska data uppfyller: 2006/42/EC, EN 60745-1.

Dessa produkter uppfyller också direktiv 2004/108/EG (t.o.m. 19.04.2016), 2014/30/EU (fr.o.m. 20.04.2016) och 2011/65/EU. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTS vägnar.

M. Rergel

Marcus Rompel

Vicepresident, Konstruktion

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Ytterligare Specifika Säkerhetsregler för Dammutsutningssystem

- Använd inte tillsatsen för borning i trä, stål eller plast.

- Använd inte tillsatsen för kärnborning.

- Använd inte tillsatsen för mejsling.

- Använd endast elverktyg som rekommenderas av DEWALT med denna tillsats. För ytterligare information om DEWALT elverktyg som är kompatibla med denna tillsats, kontakta din lokala återförsäliare, se adresserna på baksidan av denna manual eller besök www.dewalt.com.

- Använd inte verktyget under våta eller fuktiga förhållanden.

- Låt den inte användas som en leksak. Stor uppmärksamhet är nödvändig när den används av eller i närheten av barn.

- Använd endast såsom beskrivs i denna manual. Använd endast de tillsatser som rekommenderas av tillverkarna.

- För inte in några föremål i öppningarna. Använd den inte om någon öppning är blockerad; håll öppningarna fria från damm, bommulsfibrer, hår och övrigt som kan minska luftflödet.

- Håll hår, lösa kläder, fingrar och övriga kroppsdelar undan från öppningar och rörliga delar.

- Använd den inte för att samla upp antändbara eller brännbara vätskor såsom bensin, använd den heller inte på platser där dessa kan finnas närvarande.

Dolda Risker

Följande dolda risker finns vid användning av dammutsugningssystemet:

- skador orsakade av att roterade eller heta delar vidrörs hos verktyget

Trots applicering av de relevanta säkerhetsbestämmelserna och implementeringen av säkerhetsapparater kan vissa dolda risker inte undvikas. Dessa är:

• Hörselnedsättning.
• Risk att fingrar kläms vid byta av tillbehör.
• Hälsofara på grund av inandning av damm som härrör från arbete med betong och/eller murverk.

Markeringar på Dammutsugningssystem

Följande bildikoner visas på verktyget:

instruktionshandboken före användning.

PLACERING AV DATUMKOD

Datumkoden som också inkluderar tillverkningsår, finns skrivet på höljet vid monteringspunkten mellan verktyget och dammboxen.

Exempel:

2015 XX XX

Tillverkningsår

Förpackningsinnehåll

Förpackningen innehåller:

1 Dammutsugningssystem:

1 Sidohandtag

1 Dammutsugningshuvud/dammborste

1 Bruksanvisning

• Kontrollera om det finns skador på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.
• Ta dig tid att grundligt läsa och förstå denna handbok före användning.

Beskrivning (fig. 1–3, 5, 7)

WARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunna uppstå.

a. Dammutsugningssystem
b. Baslåsknapp
c. Dammuppsamlingsbox
d. Låsknapp dammuppsamlingsbox
e. Teleskoprör
f. Djupjusteringsknapp
g. Längdjusteringsknapp
h. Dammutsugningshuvud

SVENSKA

i. Dammborste

j. Sidohandtag

k. Stödspår sidohandtag

I. Stödpositionerare sidohandtag

m. Dammutsugning elektrisk kontakt

n. Slagborrmaskin elektriska kontakter

o. Lås- och frigöringssko

p. Dammuppsamlingsbox hake

q. Hammarfot

r. Filter

s. Kontakt snäppfäste

t. Filterram

AVSEDD ANVÄNDNING

D25302D dammutsugningsteleskop har konstruerats för utsugning av damm vid professionell slagborrning i murverk eller betong och med fast monterad borbits på elverktyget. Använd INTE för borrning i plast, trä eller metall.

Detta dammutsugningssystem passar DEWALT 18V sladdlösa SDS Plus® hammare DCH253, DCH254 (endast TYP 2), DCH273 och DCH274. För ytterligare information om DEWALT elverktyg som är kompatibla med denna tillsats, kontakta din lokala återförsäljare, se adresserna på baksidan av denna manual eller besök www.dewalt.com.

ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Dammutsugningsteleskopsystemet är en tillsats för användning med professionella elverktyg.

LÄT INTE barn komma i kontakt med verktyget. Övervakning krävs när oerfarna handhavare använder detta verktyg.

Elektrisk Säkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan. Kontrollera också att spänningen på din laddare är den samma som i elnätet.

DinD EWALT-laddare är dubbel-isolerad i enlighet med EN 60335; därför behövs ingen jordningstråd.

Om medföljande sladd är skadad måste den bytas mot en särkilt preparerad sladd som finns tillgänglig via DEWALT serviceorganisation.

MONTERING OCH JUSTERING

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort

batteripaketet eller strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

Montering och Borttagning av Dammutsugningssystemet

VARNING: För att minska risken för personskador hantera ALLTID verktyget med sidohandtaget korrekt monterat och ordentligt åtdraget. Om så inte görs kan det resultera i att sidohandtaget glider under arbetet och kontrollen över verktyget förloras.

FASTSÄTTNING AV DAMMUTSUGNINGSSYSTEMET (FIG. 1, 3, 5)

1. Ta bort borrbitsen, sidohandtaget och djupjusteringsstaven om de är monterade på slagborrmaskinen.
2. Fäst medföljande sidohandtag (j) på slagborrmaskinen.
3. Se till att baslåsknappen (b) är intryckt och låst i öppen position innan du försöker att fästa dammutsugningssystemet på slagborrmaskinen.
4. Skjut ned låsskon (o) med slagborrmaskinens fot (q). Se till att spåren i sidohandtagets hylsa fäster på positionerarelementet (l) på utsuget. Basens låsknapp (b) kommer att låsas till skruvklacken på slagborrmaskinens fot (q). De elektriska kontakterna (n) på slagborrmaskinens bas kommer att riktas in mot de elektriska kontakterna (m) på utsugsbasen.

BORTTAGNING AV SYSTEMET

För att ta bort dammutsugningssystemet tryck på två låsknapparna på utsugsbasen (b) och lyft bort slagborrmaskinen från dammutsugningssystemet (fig. 2).

DRIFT

WARNING: För att minska risken

för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet eller strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

WARNING: Följ alltid

säkerhetsinstruktionerna och tillämpbara bestämmelser.

WARNING: Läs alltid bruksanvisningen och hantera verktyget enligt instruktionerna i verktygets bruksanvisning.

Påslagning och Avstängning

Utsugningssystemet startar automatiskt när slagborrmaskinen slås på.

ELEKTRONISK AVSTÄNGNINGSFÖRDRÖJNING

Efter att slagborrmaskinen stängts av kommer utsugningssystemet att köras några sekunder längre för att suga ut de kvarvarande dammpartiklarna i de interna delarna och samla dammet i dammuppsamlingsboxen.

Inställning av Borrdjup (fig. 1)

Tryck på djupinställningsknappen (f) på framsidan av det främre glidstycket och flytta den till önskat borrdjup. Släpp knappen.

Inställning av Borrlängd (fig. 1)

1. Sätt in lämplig borrbits.
2. Håll dammutsugningshuvudet (i) mot väggen (fig. 7).
3. Skjut på verktyget så att borrbitsen vidrör ytan (fig. 7).
4. Tryck på längdinställningsknappen (h) på ovansidan av det bakre glidstycke och flytta den till önskad längd. Släpp knappen.
5. Flytta försiktigt verktygsmontaget bort från väggen och var försiktig så att inte den fjäderbelastade mekanismen frigörs.

WARNING: Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

Dammuppsamlaren (c) bör tömmas så snart som prestandan märkbart försämras.

1. Tryck på dammuppsamlingsboxens låsknapp (d) och dra bort dammupsamlingsboxen från dammutsugningssystemet. När hakmekanismen lossnat från dammutsugningssystemet kommer också det övre fästet att lossna så att dammupsamlingsboxen kan tas bort helt.
2. För att tömma dammuppsamlingsboxen (c) placera den över en lämplig behållare för att samla upp dammet inuti denna. Lyft upp låshaken (p) för att öppna dammuppsamlingsboxen, separera behållaren från locket. Försiktig knackning på

dammuppsamlingsboxen kommer att göra att damm som fastnat inuti filtret kommer att tas bort. När locket och behållaren är tömda sätt tillbaka dem på plats, se till att låshaken (p) sitter fast. Se bild 5.

1. För att sätta tillbaka dammupsamlingsboxen på dammutsugningssystemet för in den runda profilen till det övre fästet i fördjupningen på dammutsugningssystemet. Luta dammupsamlingsboxen nedåt så att låsknapparna klickar tillbaka på plats. Se bild 4.

UNDERHÅLL

Ditt DEWALT dammutusgningsteleskopsystem har konstruerat för att fungera under lång tid med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet eller strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

WARNING: Använd endast utbytesdelar.

DEWALT

Sätta tillbaka dammuppsamlingsboxens filterelement (fig. 4, 5)

WARNING: Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

1. Tryck på dammupsamlingsboxens låsknapp (d) och dra bort dammupsamlingsboxen från dammutsugningssystemet. När hakmekanismen lossnat från dammutsugningssystemet kommer också det övre fästet att lossna så att dammupsamlingsboxen kan tas bort helt.
2. Lyft upp låshaken (p) för att öppna dammuppsamlingsboxen och separera boxen från locket.
3. Dra bort filterelementet (r) från locket.
4. Använd en skruvmejsel för att ta bort filterramen (t) från locket.
5. Fäst det nya filtret på locket.
6. Placera filterramen över filtret och skjut den in i locket tills det låses på plats.
7. Sätt tillbaka locket på behållaren och snäpp fast det.

SVENSKA

1. För att sätta tillbaka dammuppsamlingsboxen på dammutsugssystemet sätt in den runda profilen till det övre fästet i fördjupningen på dammutsugningssystemet. Luta dammuppsamlingsboxen nedåt så att låsknapparna klickar tillbaka på plats.

Byte av Dammborsten (fig. 7)

WARNING: Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

Dammborsten slits under användning och behöver bytas.

1. Skjut snäppfästet (s) på baksidan av utsugningshuvudet och dra det ut från huvudhållaren.
2. Använd en skruvmejsel för att ta bort dammborsten (i) från utsugningshuvudet.
3. Byt ut dammborsten till en ny.
4. Se till att den öppna änden på dammborsten är placerad i mittenfickan på utsugningshuvudet.
5. Skjut utsugningshuvudet in i huvudhållaren. Centreringspinnen kommer att sticka in i den öppna änden av dammborsten och fästa den på plats.

Rengöring

WARNING: Blås bort smuts och damm från huvudkåpan med torr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

WARNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

WARNING: Använd inte en borste för att rengöra dammuppsamlaren eller filtret.

Vid intensiv användning kommer dammuppsamlaren att sättas igen med damm. Se Tömma dammuppsamlaren under Drift.

När filtret i dammuppsamlaren är utslitet ta utsugningssystemet till en auktoriserad DEWALT reparatör för att byta den.

VIKTIGT: Dammuppsamlaren bör bytas efter varje 100–120 användningscykler.

Valfria Tillbehör

WARNING: Eftersom andra tillbehör än de som erbjuds av DEWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.

Att Skydda Miljön

Separat insamling. Denna produkt får inte kasseras tillsammans med vanligt hushållsavfall.

Skulle du en dag upptäcka att din produkt från D EWALT behöver ersättas eller att du inte längre har någon användning för den, kassera den inte tillsammans med hushållsavfallet. Gör denna produkt tillgänglig för separat insamling.

Separat insamling av använda produkter och förpackningar möjliggör att ämnena kan återvinnas och användas igen. Återanvändning av återvunna ämnen bidrar till att förhindra miljöföroreningar och minskar behovet av råmaterial.

Lokala bestämmelser kan ge anvisningar för separat insamling av elektriska produkter från hushållen, på kommunala avfallsanläggningar eller via återförsäljaren när du köper en ny vara.

DEWALT tillhandahåller en inrättning för insamling och återvinning av DEWALTs produkter när dessa har nätt slutet på sin livslängd. För att utnyttja denna tjänst, återsänd din vara till något behörigt reparationsombud, som kommer att tillvarata den å dina vägnar.

Du kan kontrollera var ditt närmaste behöriga reparationsombud finns, genom att kontakta det lokala kontoret för DEWALT på den adress som anges i denna handbok. Alternativt finns en förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning, med kontaktadresser, på Internet på: www.2helpU.com.
