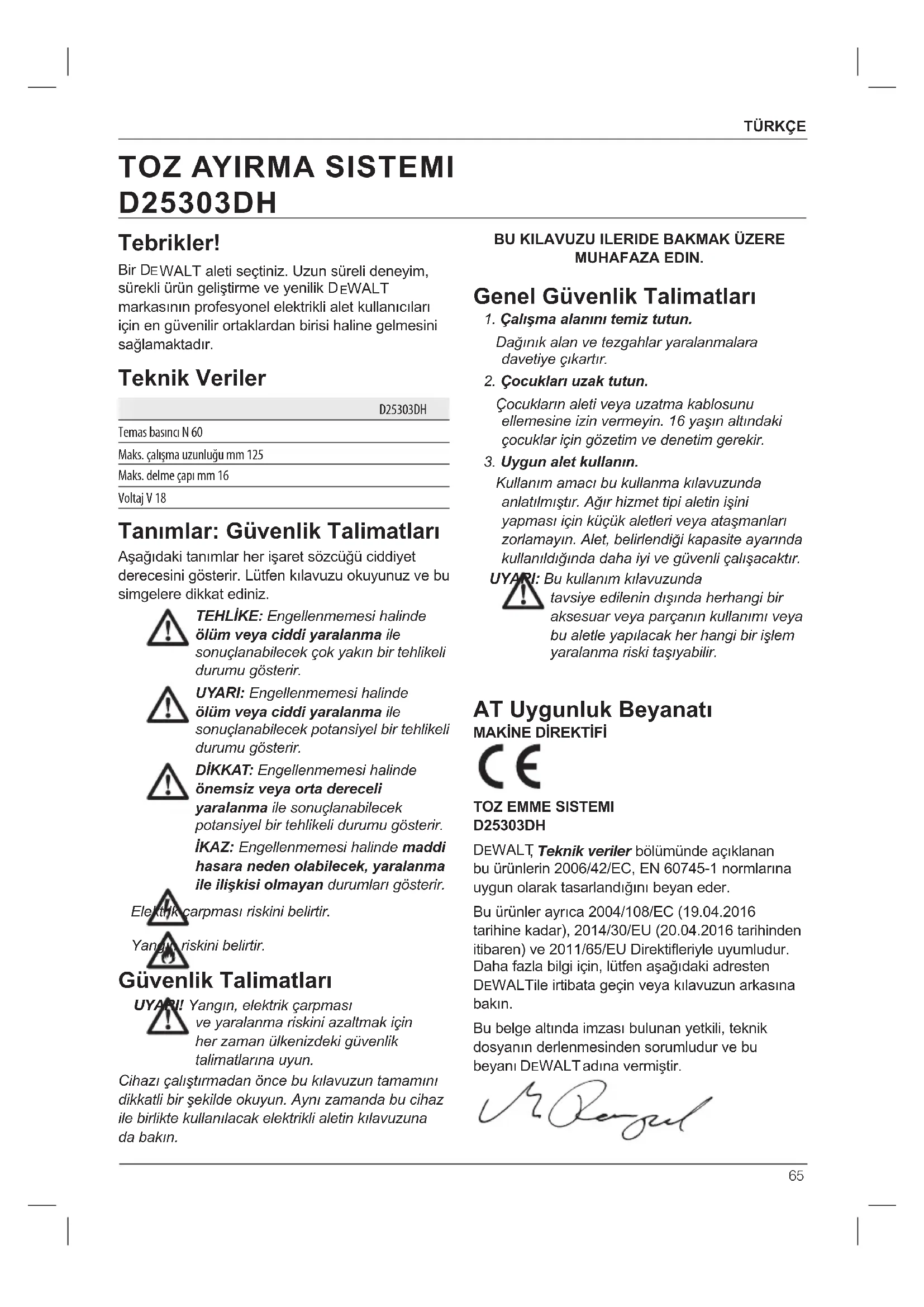

KULLANIM KILAVUZU D25303DH DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 65

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Veriler

D25303DH

Temas basinci N 60

Maks. çalışma uzunluğu mm 125

Maks. delme çapı mm 16

Voltaj V 18

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLIKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elektrik carpması riskini belirtir.

Yangni riskini belirtir.

Güvenlik Talimatları

Yangın, elektrik çarpması ve yaralanma riskini azaltmak için her zaman ülkenizdeki güvenlik talimatlarına uyun.

Cihazı çalıştırmadan önce bu kılavuzun tamamını dikkatli bir şekilde okuyun. Aynı zamanda bu cihaz ile birlikte kullanılacak elektrikli aletin kılavuzuna da bakın.

BU KILAVUZU ILERIDE BAKMAK ÜZERE MUHAFAZA EDIN.

Genel Güvenlik Talimatları

1. Çalışma alanını temiz tutun.

Dağınık alan ve tezgahlar yaralanmalara davetiye çıkartır.

1. Çocukları uzak tutun.

Çocukların aleti veya uzatma kablosunu ellemesine izin vermeyin. 16 yaşın altındaki çocuklar için gözetim ve denetim gerekir.

1. Uygun alet kullanın.

Kullanım amacı bu kullanma kılavuzunda anlatılmıştır. Ağır hizmet tipi aletin işini yapması için küçük aletleri veya ataşmanları zorlamayın. Alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.

Bu kullanım kılavuzunda tavsiye edilenin dışında herhangi bir aksesuar veya parçanın kullanımı veya bu aletle yapılacak her hangi bir işlem yaralanma riski taşıyabilir.

AT Uygunluk Beyanatı MAKİNE DİREKTİFİ

TOZ EMME SISTEMI D25303DH

DEWALT, Teknik veriler bölümünde açıklanan bu ürünlerin 2006/42/EC, EN 60745-1 normlarına uygun olarak tasarlandığını beyan eder.

Bu ürünler ayrıca 2004/108/EC (19.04.2016 tarihine kadar), 2014/30/EU (20.04.2016 tarihinden itibaren) ve 2011/65/EU Direktifleriyle uyumludur. Daha fazla bilgi için, lütfen aşağıdaki adresten DEWAL Tile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

Mr. Bergel

Marcus Rompel

Başkan Yardımcısı, Mühendislik

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Toz Emme Sistemleri için İlave Özel Güvenlik Kuralları

• Cihazı ahşap, çelik veya plastik delme işlerinde kullanmayın.
• Cihazı karotla delme uygulamalarında kullanmayın.
• Cihazı kırma uygulamalarında kullanmayın.
• Bu cihazı ile sadece DEWALT tarafından tavsiye edilen elektrikli aletleri kullanın. Bu cihazı ile uyumlu DEWALT elektrikli aletleri hakkında daha fazla bilgi için, lütfen yerel satıcınıza başvurun, adres için kullanım kılavuzunun arkasına bakın veya www.dewalt.com.adresini ziyaret edin.
• Aleti nemli veya ıslak koşullarda kullanmayın.
• Oyuncak gibi kullanılmasına izin vermeyin. Çocukların yakınında veya yanında kullanırken daha fazla dikkatli olmak gerekir.
• Sadece bu kılavuzda açıklandığı gibi kullanın. Sadece üretici tarafından tavsiye edilen parçaları kullanın.
• Açıklıklara herhangi bir nesne koymayın. Açıklıklardan herhangi biri tıkalıyken kullanmayın, toz, kıl, saç ve hava akışını azaltabilecek herhangi bir şeyden arındırın.
• Saçınızı, gevşek elbisenizi, parmaklarını ve diğer uzuvlarını açıklıklardan ve hareketli parçalardan uzak tutun.
• Gazolin gibi alev alabilir veya yanıcı sıvıları toplamak için veya bunların bulunabileceği alanlarda kullanmayın.

Diğer Riskler

Aşağıdaki riskler toz ayırma sistemi kullanımı için doğal risklerdir:

- aletin dönen veya sıcak parçalarına dokunma sonucu yaralanma

İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

• İşitme kaybı.
• Aksesuarları değiştirirken parmakların sıkışma

riski.

- Beton ve/veya duvar üzerinde çalışırken oluşan tozları solumaktan kaynaklanan sağlık tehlikeleri.

Toz Ayırma Sistemi Üzerindeki İşaretler

Alet üzerinde aşağıdaki semboller gösterilir:

adan önce kullanım kılavuzunu okuyun.

TARIH KODU KONUMU

Aynı zamanda imalat yılıni da içeren Tarih Kodu, alet ve toz kutusu arasında montaj noktası oluşturan gövde yüzeyine basılır.

Örnek:

2015 XX XX

İmalat Yılı

Paket İçeriği

Paket şunları içerir:

1 Toz ayırma sistemi:
1 Yan kol
1 Toz ayırma kafası/toz fırçası
1 Kullanım kılavuzu
- Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.
- Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Tanımlama [şekil (fig.) 1–3, 5, 7]

ç bir zaman elektrikli bir aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

a. Toz emme sistemi
b. Taban bırakma düğmeleri
c. Toz toplama kutusu
d. Toz toplama kutusu bırakma düğmeleri
e. Teleskop
f. Derinlik ayarlama düğmesi
g. Uzunluk ayarlama düğmesi
h. Toz emme kafası
i. Toz emme fırçası

j. Yan tutamak

k. Yan tutamak destek yivi

I. Yan tutamak destek yer belirleyicisi

m. Toz emici elektriksel bağlayıcıları

n. Döner çekiç elektriksel bağlayıcıları

o. Kilit ve bırakma pabucu

p. Toz toplama kutusu açma mandalı

q. Çekiç ayağı

r. Filtre

s. Esneyerek kilitlenen bağlayıcı

t. Filtre çerçevesi

KULLANIM ALANI

D25303DH toz ayırma teleskopunuz elektrikli alete düz matkap ucu takılıyken duvar veya betonda profesyonel kırma delme işlerinde toz ayırmak için tasarlanmıştır. Plastik, ahşap veya metal delmede KULLANMAYIN.

Bu toz emme sistemi DEWALT 18V kablosuz SDS Plus® DCH253, DCH254 (yalnızca TYPE 2), DCH273 and DCH274 çekiçleriyle uyumludur. Bu parça ile uyumlu DEWALT elektrikli aletleri hakkında daha fazla bilgi için, lütfen yerel satıcınıza başvurun, adres için kullanım kılavuzunun arkasına bakın veya www.dewalt.com adresini ziyaret edin.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Toz ayırma sistemi profesyonel elektrikli aletlerle birlikte kullanmak için üretilmiş bir parçadır.

Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

Elektrik Emniyeti

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman akü voltajının, aletin üretim etiketinde voltajla aynı olup olmadığını kontrol edin. Aynı zamanda şar aletinizin voltajının ana şebeke voltajınızla aynı olduğundan emin olun.

DEWALT şarj aletiniz EN 60335 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Besleme kablosu hasarlıysa, DEWALT servis organizasyonunda mevcut olan özel olarak hazırlanmış bir kabloyla değiştirilmelidir.

MONTAJ VE AYARLAR

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküden veya güç kaynağından ayırın. Kazara çalışma yaralanmaya neden olabilir.

Toz Ayırma Sisteminin Takılması ve Sökülmesi

UYARI: Yaralanma riskini azaltmak için, HER ZAMAN aleti yan tutamak düzgün bir şekilde takılı ve emniyetli bir şekilde sıkılmış halde çalıştırın. Aksi taktirde çalışma sırasında yan tutamak kayabilir ve kontrol kaybına neden olabilir.

TOZ AYIRMA SISTEMINI TAKMAK İÇIN (ŞEKIL 1, 3, 5)

1. Döner çekice takıllarsa matkap ucunu, yan kolu ve derinlik ayarlama çubuğunu sökün.
2. Sağlanmış yan tutamağı (j) döner çekice bağlayın.
3. Toz emme sistemini döner çekice takmaya çalışmadan önce taban bırakma düğmelerinin (b) basılı ve açık pozisyonda kilitli olduğuna emin olun.
4. Kilit pabucunu (o) döner çekiç ayağıyla (q) aşağı bastırın. Yan tutamak yakasındaki yivin emicideki yer belirleyici öğeye (l) uyduğuna emin olun. Taban bırakma düğmeleri (b) döner çekiç ayağının (q) vida başlarına kilitlenecektir. Döner çekicin tabanındaki yuvalar (n) emme tabanındaki elektrikli konnektörler (m) ile hizalanacaktır.

SISTEMI SÖKMEK IÇIN

Toz emme sistemini sökmek için, iki emme tabanı serbest bırakma düğmesine (b) basın ve döner çekici toz emme sisteminden kaldırın (Şekil 2).

ÇALIŞMA

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya

aksesuarları söküp takmadan önce aleti kapatın ve aküden veya güç kaynağından ayırın. Kazara çalışma yaralanmaya neden olabilir.

UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun.

UYARİ: Aleti her zaman aletin kullanım kilavuzunda açıklandığı gibi çalıştırın.

Açma ve Kapama

Döner çekiç açıldığında toz emme sistemi otomatik olarak başlar.

ELEKTRONIK KAPAMA GECIKMESI

Döner çekici kapattıktan sonra toz emme sistemi iç parçalarlarda kalan toz partiküllerini emip toz toplama kutusunda biriktirmek için bir kaç saniye daha çalışır.

Delme Derinliğini Ayarlama (şekil 1)

Ön sürgünün önündeki derinlik ayarlama düğmesine (f) basın ve istenen delme derinliğine getirin. Düğmeyi bırakın.

Delme Uzunluğunu Ayarlama (şekil 1)

1. Uygun matkap ucunu yerleştirin.
2. Toz ayırma kafasını (i) duvara doğru tutun (şekil 7).
3. Yüzeye bir matkap ucu dokunuşu yapmak için aleti itin (şekil 7).
4. Arka sürgünün üzerindeki uzunluk ayarlama düğmesine (h) basın ve istenen delme uzunluğuna getirin. Düğmeyi bırakın.
5. Alet grubunu yavaşça duvardan çekin, yay yüklü mekanizmanın boşalmamasına özen gösterin.

Toz Toplayıcıyı Boşaltma (şekil 1, 4, 5)

UYARI: Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

Toz toplayıcı (c) performans gözle görülür şekilde düştüğünde derhal boşaltılmalıdır.

1. Toz toplama kutusu bırakma düğmelerine (d) basın ve toz toplama kutusunu toz emme sisteminden çekip çıkarın. Mandal mekanizması toz emme sisteminden ayrıldığında üst mafsal da toz toplama kutusunun tamamen kaldırılmasına izin verecek şekilde boşalacaktır.
2. Toz toplama kutusunu (c) boşaltmak için içindeki tozu tutmaya uygun bir kabun üzerine konumlandırın. Toz toplama kutusunu açmak için bırakma mandalını (p) kaldırarak kapağı kaptan ayırın. Toz toplama kutusuna hafifçe vurmak filtrenin içinde kalan tozların da çıkmasına yardımcı olur. Filtre kapağı ve kap boşaldığında tekrar birbirlerine takın ve bırakma mandalının (p) güvenli bir biçimde bağlandığına emin olun. Şekil 5'e bakın.
3. Toz toplama kutusunu toz emme sistemine tekrar takmak için ilk olarak üst mafsalın yuvarlak yüzünü toz emme sistemindeki yuvaya yerleştirin. Bırakma düğmelerinin yerine oturması için toz toplama kutusunu aşağı doğru döndürün. Şekil 4'e bakın.

BAKIM

DEWALT toz ayırma sisteminiz minimum bakımla uzun süreli çalışma için tasarlanmıştır. Sürekli tatmin edici çalışma düzgün bakım ve düzenli temizlemeye dayanır.

ddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküden veya güç kaynağından ayırın. Kazara çalışma yaralanmaya neden olabilir.

UYAR: Sadece D

EWALT yedek

parçaları kullanın.

Toz Toplama Kutusu Filtresi Öğesini Değiştirmek (şekil 4, 5)

UYARI: Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

1. Toz toplama kutusu bırakma düğmelerine (d) basın ve toz toplama kutusunu toz

emme sisteminden çekip çıkarın. Mandal mekanizması toz emme sisteminden ayrıldığında üst mafsal da toz toplama kutusunun tamamen kaldırılmasına izin verecek şekilde boşalacaktır.

1. Toz toplama kutusunu açmak için bırakma mandalını (p) kaldırarak kapağı kutudan ayırın.
2. Filtre öğesini (r) kapaktan çekip çıkarın.
3. Filtre çerçevesini (t) kapaktan ayırmak için bir tornavida kullanın.
4. Kapağa yeni filtreyi takın.
5. Filtre çerçevesini filtrenin üzerine koyun ve yerine oturana kadar kapağın içine bastırın.
6. Kapağı tekrar kaba takın ve oturtarak kapatın.
7. Toz toplama kutusunu toz emme sistemine tekrar takmak için ilk olarak üst mafsalın yuvarlak yüzünü toz emme sistemindeki yuvaya yerleştirin. Bırakma düğmelerinin yerine oturması için toz toplama kutusunu aşağı doğru döndürün.

Toz Fırçasının Değiştirilmesi (şekil 7)

UYAR: Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

Toz fırçası kullanım sırasında yıpranacak ve değiştirilmesi gerekecektir.

1. Esneyerek kilitlenen bağlayıcıyı (s) emme kafasının arkasına ittirin ve kafa tutucudan çekip çıkarın.
2. Toz fırçasını (i) emme kafasından çıkarmak için bir tornavida kullanın.
3. Toz fırçasını yenisiyle değiştirin.
4. Toz fırçasının açık ucunun emme kafasındaki merkezleme cebine göre pozisyon aldığına emin olun.
5. Emme kafasını kafa tutucuya ittirin. Merkezleyici pin toz fırçasının açık ucuna saplanarak yerine oturtacaktır.

Temizleme

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu

işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Toz Toplayıcının Temizlenmesi

UYARI: Toz toplayıcıyı veya filtreyi temizlemek için fırça kullanmayın.

Yoğun kullanma sırasında toz toplayıcı tozdan tıkanır. Çalışma başlığı altında Toz Toplayıcının Boşaltılması bölümüne bakın.

İlave Aksesuarlar

DEWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Çevrenin Korunması

Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir.

Herhangi bir zamanda DEWALTürününüzü değiştirmek isterseniz ya da artık kullanılamaz durumdaysa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın.

Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dönüşüme sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır.

TÜRKÇE

Yerel yönetmelikler, elektrikli ürünlerin evlerden toplanıp belediye atık tesislerine aktarılması veya yeni bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir.

DEWALT, hizmet ömrünün sonuna ulaşan DEWALTürünlerinin toplanması ve geri dönüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için, lütfen, ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin.

Bu kılavuzda belirtilen listeden size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve tam ayrıntıları Internete www.2helpU.com adresinde mevcuttur.
