BEDIENUNGSANLEITUNG D25303DH DEWALT

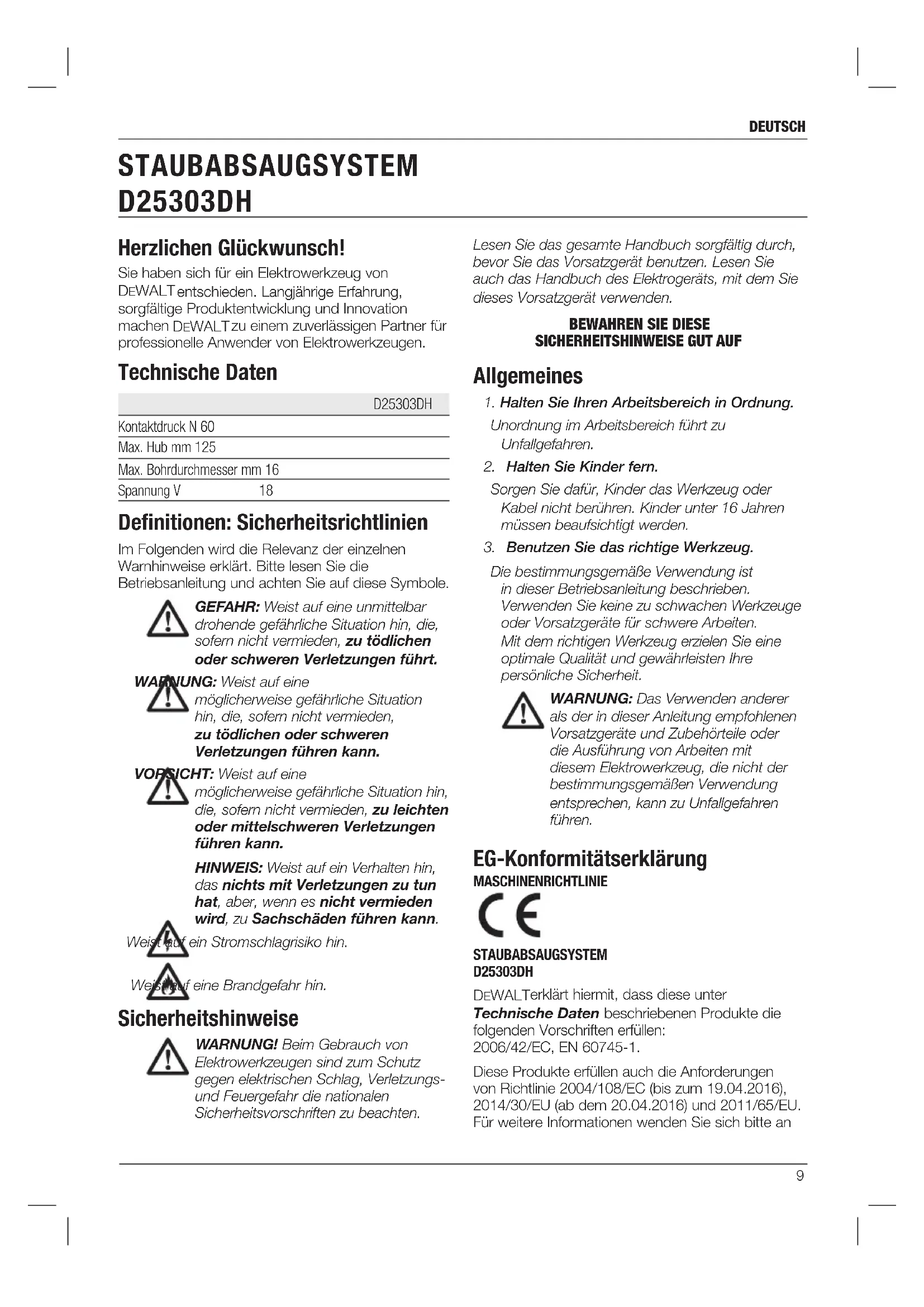

Deutsch (übersetzt von den originalanweisungen) 9

Herzlichen Glückwunsch!

Sie haben sich für ein Elektrowerkzeug von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

	D25303DH
Kontaktdruck N 60
Max. Hub mm 125
Max. Bohrdurchmesser mm 16
Spannung V	18

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

NG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

HT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

ein Stromschlagrisiko hin.

eine Brandgefahr hin.

Sicherheitshinweise

WARNUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten.

Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie das Vorsatzgerät benutzen. Lesen Sie auch das Handbuch des Elektrogeräts, mit dem Sie dieses Vorsatzgerät verwenden.

BEWAHREN SIE DIESE SICHERHEITSHINWEISE GUT AUF

Allgemeines

1. Halten Sie Ihren Arbeitsbereich in Ordnung.

Unordnung im Arbeitsbereich führt zu Unfallgefahren.

1. Halten Sie Kinder fern.

Sorgen Sie dafür, Kinder das Werkzeug oder Kabel nicht berühren. Kinder unter 16 Jahren müssen beaufsichtigt werden.

1. Benutzen Sie das richtige Werkzeug.

Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit.

WARNUNG: Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Elektrowerkzeug, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

EG-Konformitätserklärung

MASCHINENRICHTLINIE

STAUBABSAUGSYSTEM D25303DH

DEWALTerklärt hiermit, dass diese unter

Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EC, EN 60745-1.

Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2004/108/EC (bis zum 19.04.2016), 2014/30/EU (ab dem 20.04.2016) und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an

DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALTab.

Mr. Bergel

Marcus Rompel

Vizepräsident für Konstruktion

DEWALT, Richard-Klinger-Straße 11

D-65510 Idstein, Deutschland

01.03.2015

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Zusätzliche Sicherheitshinweise für Staubabsaugsysteme

• Verwenden Sie dieses Vorsatzgerät nicht für Bohranwendungen in Holz, Stahl oder Plastik.
• Verwenden Sie das Vorsatzgerät nicht für Kernbohranwendungen.
• Verwenden Sie das Vorsatzgerät nicht für Meißelanwendungen.
• Verwenden Sie dieses Vorsatzgerät nur mit von DEWALT empfohlenen Elektrogeräten. Weitere Informationen über Elektrogeräte von DEWALT, die mit diesem Vorsatzgerät kompatibel sind, erhalten Sie bei Ihrem Händler, Adressen finden Sie im hinteren Teil dieser Anleitung oder unter www.dewalt.com.
• Setzen Sie das Werkzeug keiner Nässe aus.
• Dieses Gerät ist kein Spielzeug. Bei der Verwendung in der Nähe von oder durch Kinder ist besondere Vorsicht geboten.
• Verwenden Sie das Gerät nur wie in dieser Betriebsanleitung beschrieben. Verwenden Sie nur vom Hersteller empfohlene Vorsatzgeräte.
• Stecken Sie keine Gegenstände in die Öffnungen. Verwenden Sie das Gerät nicht, wenn Öffnungen blockiert sind; entfernen Sie Staub, Flusen, Haare und alles, was den Luftstrom behindern kann.
• Halten Sie Haare, weite Kleidung, Finger und alle Körperteile von Öffnungen und sich bewegenden Teilen fern.
• Niemals entzündliche oder brennbare Flüssigkeiten, z.B. Benzin, aufsaugen. Nicht in Bereichen verwenden, wo solche Stoffe vorhanden sein können.

Restrisiken

Bei der Verwendung des Staubabsaugsystems bestehen folgende Risiken:

- Verletzungen durch Berühren von beweglichen oder heißen Werkzeugteilen

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Schwerhörigkeit.
• Quetschungen an den Fingern beim Austausch von Zubehörteilen.
• Gesundheitsgefahren durch Einatmen von Staub bei der Arbeit mit Beton und/oder Mauerwerk.

Markierungen auf dem Staubabsaugsystem

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

DATUM CODE POSITION

Der Datumscode, der auch das Herstelljahr enthält, ist in die Oberfläche des Gehäuses eingedruckt, die die Verbindung zwischen Werkzeug und Schmutzbehälter darstellt.

Beispiel:

2015 XX XX

Herstelljahr

Packungsinhalt

Die Packung enthält:

1 Staubabsaugsystem:

1 Zusatzhandgriff
1 Staubabsaugkopf/Staubbürste

1 Betriebsanleitung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Beschreibung [Abb. (fig.) 1–3, 5, 7]

NG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

a. Staubabsaugsystem
b. Taste zum Lösen der Basis
c. Staubfangbehälter
d. Taste zum Lösen des Staubfangbehälters
e. Verlängerung
f. Taste Tiefeneinstellung
g. Taste Längeneinstellung
h. Absaugkopf
i. Staubbürste
j. Zusatzhandgriff
k. Stütznut des Zusatzhandgriffs
I. Positionierhilfe für Stütze des Zusatzhandgriffs
m. Elektrische Anschlüsse des Staubabsaugsystems
n. Elektrische Anschlüsse des Bohrhammers
o. Verriegelungs- und Freigabeschuh
p. Sperrklinke zum Öffnen des Staubfangbehälters
q. Bohrerunterteil
r. Filter
s. Schnappanschluss
t. Filterrahmen

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Staubabsaug-Verlängerungssystem D25303DH wurde zum Absaugen von Staub bei professionellen Hammerbohrungen in Mauerwerk oder Beton entwickelt, wobei massive Bohrspitzen am Elektrogerät befestigt sind. Verwenden Sie das Gerät NICHT für Bohranwendungen in Kunststoff, Holz oder Metall.

Dieses Staubabsaugsystem eignet sich für DEWALT 18V SDS Plus® Akku-Bohrhämmer DCH253, DCH254 (nur TYP 2), DCH273 und DCH274. Weitere Informationen über Elektrowerkzeuge von DEWALT, die mit diesem Vorsatzgerät kompatibel sind, erhalten Sie bei Ihrem Händler, Adressen finden Sie im hinteren Teil dieser Anleitung oder unter www.dewalt.com.

NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

Das Staubabsaug-Verlängerungssystem ist ein Vorsatzgerät zur Verwendung mit professionellen Elektrogeräten.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Überprüfen Sie auch, dass die Spannung des Ladegeräts der Ihres Stromnetzes entspricht.

IhrD EWALT-Ladegerät ist gemäß EN 60335 doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT Kundendienststelle erhältlich ist.

ZUSAMMENBAUEN UND EINSTELLEN

NG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und entfernen Sie das Akku oder trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen.

Ungewolltes Anlaufen kann Verletzungen verursachen.

Anbringen und Entfernen des Staubabsaugsystems

NG: Um die Gefahr von Verletzungen zu mindern, betreiben Sie das Gerät IMMER mit korrekt und fest montiertem Zusatzhandgriff. Bei Nichtbeachtung kann der Zusatzhandgriff während des Betriebs abrutschen und der Bediener kann die Kontrolle über das Gerät verlieren.

ANBRINGEN DES STAUBABSAUGSYSTEMS (ABB. 1, 3, 5)

1. Entfernen Sie Bohrspitze, Zusatzhandgriff und die Stange für die Tiefeneinstellung, falls am Bohrhammer angebracht.
2. Befestigen Sie den mitgelieferten Zusatzhandgriff (j) am Bohrhammer.
3. Stellen Sie sicher, dass die Tasten zum Lösen der Basis (b) in der geöffneten Position gedrückt und gesichert sind, bevor Sie versuchen, das Staubabsaugsystem am Bohrhammer anzubringen.
4. Drücken Sie den Verriegelungsschuh (o) mit dem Bohrhammerunterteil (q) nach unten. Stellen Sie sicher, dass die Nut am Rand des Zusatzhandgriffs mit der Positionierhilfe (l)

am Absaugsystem übereinstimmt. Die Tasten zum Lösen der Basis (b) rasten im Schraubendom des Bohrhammerunterteils (q) ein. Die elektrischen Anschlüsse (n) im Bohrhammerunterteil richten sich an den elektrischen Anschlüssen (m) in der Absaugerbasis aus.

ENTFERNEN DES SYSTEMS

Drücken Sie zum Entfernen des Staubabsaugsystems auf die beiden Lösetasten an der Absaugerbasis (b) und heben Sie den Bohrhammer vom Staubabsaugsystem ab (Abb. 2).

BETRIEB

WARNING: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und entfernen Sie das Akku oder trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

WARNING: Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften.

WAFNUNG: Lesen Sie vor der Inbetriebnahme des Werkzeugs die Betriebsanleitung Ihres Gerätes.

Ein- und Ausschalten

Das Absaugsystem startet automatisch, sobald der Bohrhammer eingeschaltet wird.

ELEKTRONISCHE ABSCHALTVERZÖGERUNG

Das Absaugsystem läuft nach dem Abschalten des Bohrhammers noch ein paar Sekunden, um die restlichen Staubteilchen im Inneren zu entfernen und den Staub im Staubfangbehälter zu sammeln.

Einstellen der Bohrtiefe (Abb. 1)

Drücken Sie die Taste zur Tiefeneinstellung (f) vorne am Schieber und bringen Sie sie in die gewünschte Bohrtiefe. Lassen Sie die Taste los.

Einstellen der Bohrlänge (Abb. 1)

1. Setzen Sie die richtige Bohrspitze ein.
2. Richten Sie die Spitze des Staubabsaugers (i) gegen eine Wand (Abb. 7).

3. Drücken Sie das Werkzeug mit der Bohrspitze gegen die Wandfläche (Abb. 7).

4. Drücken Sie die Taste zur Längeneinstellung (h) oben auf dem hinteren Schieber und bringen Sie sie in die gewünschte Bohrtiefe. Lassen Sie die Taste los.

5. Ziehen Sie das gesamte Werkzeug vorsichtig von der Wand und achten Sie dabei darauf, dass sich der Federmechanismus nicht löst.

Leeren des Staubbeutels (Abb. 1, 4, 5)

WARNING: Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

Der Staubbeutel (c) muss geleert werden, sobald die Saugleistung merklich nachlässt.

1. Drücken Sie die Tasten zum Lösen des Staubfangbehälters (d) und ziehen Sie den Staubfangbehälter vom Staubabsaugsystem ab. Nachdem die Sperrklinke vom Staubabsaugsystem gelöst ist, löst sich auch die obere Verbindung, so dass der Staubfangbehälter vollständig abnehmbar ist.
2. Halten Sie den Staubfangbehälter (c) zum Entleeren des Staubs über einen geeigneten Behälter. Heben Sie Sperrklinke (p) an, um den Staubfangbehälter zu öffnen, wobei der Behälter vom Deckel getrennt wird. Leichtes Klopfen auf den Staubfangbehälter hilft, auch den im Filter sitzenden Staub zu entfernen. Wenn Filterdeckel und Behälter leer sind, setzen Sie sie wieder zusammen und stellen Sie dabei sicher, dass die Sperrklinke (p) richtig befestigt ist. Siehe dazu Abbildung 5.
3. Um den Staubfangbehälter wieder am Staubabsaugsystem anzubringen, setzen Sie zuerst das abgerundete Profil der oberen Verbindungsstelle in die Aussparung am Staubabsaugsystem. Kippen Sie den Staubfangbehälter nach unten, so dass die Lösetasten wieder einrasten. Siehe dazu Abbildung 4.

WARTUNG

Ihr DEWALT Staubabsaugsystem wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und entfernen Sie das Akku oder trennen Sie es vom

Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder

entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

NG: Verwenden Sie nur Ersatzteile von DEWALT.

Austauschen des Filterelements des Staubfangbehälters (Abb. 4, 5)

ING: Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

1. Drücken Sie die Tasten zum Lösen des Staubfangbehälters (d) und ziehen Sie den Staubfangbehälter vom Staubabsaugsystem ab. Nachdem die Sperrklinke vom Staubabsaugsystem gelöst ist, löst sich auch die obere Verbindung, so dass der Staubfangbehälter vollständig abnehmbar ist.
2. Heben Sie Sperrklinke (p) an, um den Staubfangbehälter zu öffnen, wobei der Staubfangbehälter vom Deckel getrennt wird.
3. Ziehen Sie das Filterelement (r) vom Deckel ab.
4. Entfernen Sie mit einem Schraubendreher den Filterrahmen (t) vom Deckel.
5. Setzen Sie den neuen Filter in den Deckel ein.
6. Platzieren Sie den Filterrahmen auf dem Filter und drücken Sie ihn in den Deckel, bis er einrastet.
7. Bringen Sie den Deckel wieder am Behälter und lassen Sie ihn einschnappen.
8. Um den Staubfangbehälter wieder am Staubabsaugsystem anzubringen, setzen Sie zuerst das abgerundete Profil der oberen Verbindungsstelle in die Aussparung am Staubabsaugsystem. Kippen Sie den Staubfangbehälter nach unten, so dass die Lösetasten wieder einrasten.

Austauschen der Staubbürste (Abb. 7)

WARNUNG: Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

Die Staubbürste nutzt sich bei der Verwendung ab und muss ausgetauscht werden.

1. Drücken Sie auf den Schnappanschluss (s) an der Rückseite des Absaugkopfes und ziehen Sie ihn aus der Halterung.

2. Entfernen Sie mit einem Schraubendreher die Staubbürste (i) aus dem Absaugkopf.

3. Ersetzen Sie die Staubbürste durch eine neue.
4. Achten Sie darauf, dass das offene Ende der Staubbürste in der Zentrierkerbe am Absaugkopf sitzt.
5. Drücken Sie den Absaugkopf wieder in seine Halterung. Der Zentrierstift steckt im offenen Ende der Staubbürste und sichert sie.

Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Reinigen des Staubbeutels

NG: Reinigen Sie den Staubbeutel oder -filter nicht mit eine Bürste.

Bei intensiver Nutzung verstopft der Staubbeutel durch den Staub. Siehe Leeren des Staubbeutels unter Betrieb.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Umweltschutz

Abfalltrennung. Dieses Produkt darf nicht mit normalem Haushaltsabfall entsorgt werden.

Wenn Sie eines Tages feststellen, dass Ihr DEWALT-Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führen Sie dieses Produkt der Abfalltrennung zu.

Die separate Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilft, Umweltverschmutzung zu vermeiden und mindert die Nachfrage nach Rohstoffen.

Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen.

DEWALT stellt Möglichkeiten für die Sammlung und das Recycling von DEWALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. Um diesen Service zu nutzen, bringen Sie bitte Ihr Produkt zu einer beliebigen autorisierten Kundendienstwerkstatt, die es in unserem Auftrag sammeln.

Die nächstgelegene autorisierte Kundendienststelle erfahren Sie bei Ihrem örtlichen DEWALT-Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst im Internet unter: www.2helpU.com.
