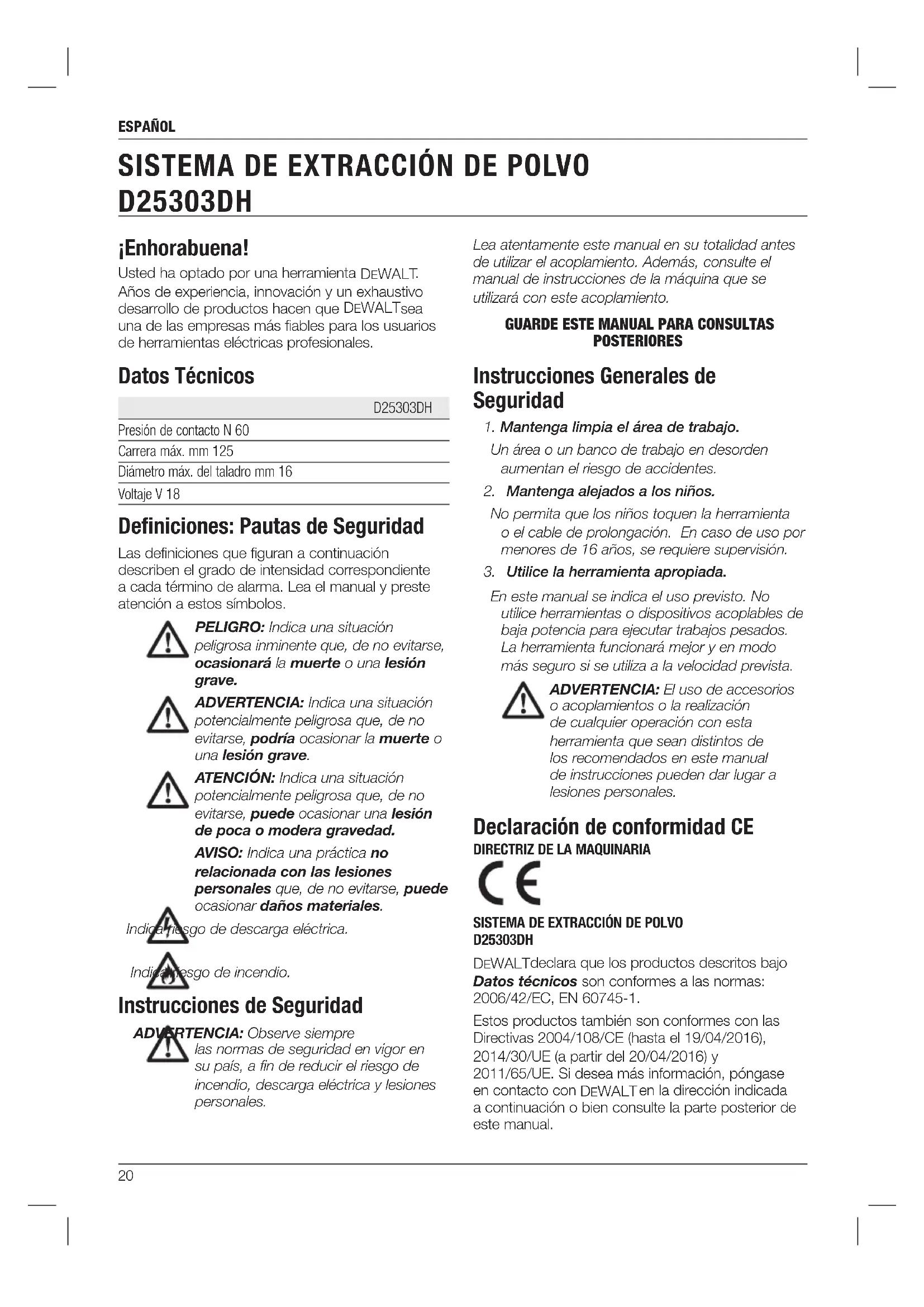

SISTEMA DE EXTRACCIÓN DE POLVO D25303DH

¡Enhorabuena!

Usted ha optado por una herramienta DEWALT. Años de experiencia, innovación y un exhaustivo desarrollo de productos hacen que DEWALTsea una de las empresas más fiables para los usuarios de herramientas eléctricas profesionales.

Datos Técnicos

D25303DH

Presión de contacto N 60

Carrera máx. mm 125

Diámetro máx. del taladro mm 16

Voltaje V 18

Definiciones: Pautas de Seguridad

Las definiciones que figuran a continuación describen el grado de intensidad correspondiente a cada término de alarma. Lea el manual y preste atención a estos símbolos.

PELIGRO: Indica una situación peligrosa inminente que, de no evitarse, ocasionará la muerte o una lesión grave.

ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría ocasionar la muerte o una lesión grave.

ATENCIÓN: Indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar una lesión de poca o modera gravedad.

AVISO: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, puede ocasionar daños materiales.

Indica riesgo de descarga eléctrica.

Indicarresgo de incendio.

Instrucciones de Seguridad

ADVERTENCIA: Observe siempre las normas de seguridad en vigor en su país, a fin de reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

Lea atentamente este manual en su totalidad antes de utilizar el acoplamiento. Además, consulte el manual de instrucciones de la máquina que se utilizará con este acoplamiento.

GUARDE ESTE MANUAL PARA CONSULTAS POSTERIORES

Instrucciones Generales de Seguridad

1. Mantenga limpia el área de trabajo.

Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes.

1. Mantenga alejados a los niños.

No permita que los niños toquen la herramienta o el cable de prolongación. En caso de uso por menores de 16 años, se requiere supervisión.

1. Utilice la herramienta apropiada.

En este manual se indica el uso previsto. No utilice herramientas o dispositivos acoplables de baja potencia para ejecutar trabajos pesados. La herramienta funcionará mejor y en modo más seguro si se utiliza a la velocidad prevista.

ADVERTENCIA: El uso de accesorios o acoplamientos o la realización de cualquier operación con esta herramienta que sean distintos de los recomendados en este manual de instrucciones pueden dar lugar a lesiones personales.

Declaración de conformidad CE DIRECTRIZ DE LA MAQUINARIA

SISTEMA DE EXTRACCIÓN DE POLVO D25303DH

DEWALTdeclare que los productos descritos bajo Datos técnicos son conformes a las normas: 2006/42/EC, EN 60745-1.

Estos productos también son conformes con las Directivas 2004/108/CE (hasta el 19/04/2016), 2014/30/UE (a partir del 20/04/2016) y 2011/65/UE. Si desea más información, póngase en contacto con DEWALT en la dirección indicada a continuación o bien consulte la parte posterior de este manual.

El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en representación de DEWALT.

Mr. Bergel

Marcus Rompel

Vicepresidente de Ingeniería

DEWALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Alemania

01.03.2015

ERTENCIA: para reducir el

riesgo de lesiones, lea el manual de instrucciones.

Instrucciones de Seguridad Adicionales para Sistemas de Extracción de Polvo

• No utilice el acoplamiento para taladrar madera, acero o plástico.
• No utilice el acoplamiento para aplicaciones de broca hueca.
• No utilice el acoplamiento para aplicaciones de cincelado.
• Con este acoplamiento deberá usar solo las herramientas recomendadas por DEWALT. Para más información sobre las herramientas DEWALT compatibles con este acoplamiento, contacte con su distribuidor local –consulte las direcciones en el dorso del manual– o visite el sitio www.dewalt.com.
• No utilice la herramienta en ambientes húmedos o mojados.
• No permita que la herramienta sea usada como juguete. Se deberá prestar especial atención cuando la herramienta sea usada por niños o cuando estos se encuentran cerca mientras se utiliza.
• Utilice la herramienta únicamente como se describe en este manual. Utilice solo los acoplamientos recomendados por el fabricante.
• No introduzca ningún objeto en los orificios. No utilice si cualquiera de los orificios está bloqueado; mantenga libre de polvo, pelusa, pelos o cualquier otro elemento que pueda reducir el flujo de aire.
• Mantenga el cabello, la ropa suelta, los dedos y todas las partes del cuerpo alejadas de los orificios y de las partes móviles.

- No utilice la herramienta para recoger líquidos inflamables o combustibles, como por ejemplo gasolina, o en lugares donde se hallen dichas sustancias.

Riesgos Residuales

Los siguientes riesgos pueden derivarse del uso del sistema de extracción de polvo:

- lesiones causadas al tocar las piezas giratorias o las piezas calientes de la herramienta.

A pesar del cumplimiento de las normas de seguridad pertinentes y del uso de dispositivos de seguridad, existen determinados riesgos residuales que no pueden evitarse. Los riesgos son los siguientes:

• Deterioro auditivo.
• Riesgo de aplastamiento de los dedos al cambiar el accesorio.
• Riesgos para la salud causados al respirar el polvo que se produce cuando se trabaja con hormigón o mampostería.

Marcas en el Sistema de Extracción de Polvo

En la herramienta se muestran los siguientes pictogramas:

es de usarse, lea el manual de instrucciones.

POSICIÓN DEL CÓDIGO DE FECHA

El código de fecha, que incluye también el año de fabricación, está impreso en la superficie del alojamiento que forma la unión de montaje de la herramienta y la caja de polvo.

Ejemplo:

2015 XX XX

Año de fabricación

Contenido del Embalaje

El embalaje contiene:

1 Sistema de extracción de polvo:
1 Empuñadura lateral
1 Cabezal de extracción de polvo/escobilla para polvo
1 Manual de instrucciones
- Compruebe si la herramienta, piezas o accesorios han sufrido algún desperfecto durante el transporte.

- Tómese el tiempo necesario para leer detenidamente y comprender este manual antes de utilizar la herramienta.

Descripción (fig. 1–3, 5, 7)

ADVERTENCIA: Jamás altere la herramienta eléctrica ni ninguna de sus piezas. Podrían producirse lesiones personales o daños.

a. Sistema de extracción de polvo
b. Botones de desenganche de la base
c. Caja colectora de polvo
d. Botones de desenganche de la caja colectora de polvo
e. Telescopio

f. Botón de ajuste de profundidad

g. Botón de ajuste de longitud

h. Cabezal de extracción de polvo

i. Escobilla para el polvo

j. Empuñadura lateral

k. Ranura de soporte de la empuñadura lateral

I. Pasador de posición del soporte de la empuñadura lateral

m. Conectores eléctricos del extractor de polvo

n. Conectores eléctricos del martillo rotatorio

o. Zapata de bloqueo y desenganche

p. Enganche de apertura de la caja colectora de polvo

q. Pie del martillo

r. Filtro

s. Conector de colocación rápida

t. Bastidor del filtro

USO PREVISTO

El sistema de extracción de polvo D25303DH ha sido diseñado para la extracción de polvo del taladrado de percusión profesional de mampostería u hormigón, con brocas sólidas montadas en la herramienta. NO utilice este sistema para taladrar plástico, madera o metal.

Este sistema de extracción de polvo se adapta a los martillos sin cable DEWALT de 18 V SDS Plus® DCH253, DCH254 (solo tipo 2), DCH273 y DCH274. Para más información sobre las herramientas DEWALT compatibles con este acoplamiento, contacte con su distribuidor local – consulte las direcciones en el dorso del manual– o visite el sitio www.dewalt.com.

NO debe usarse en condiciones húmedas ni en presencia de líquidos o gases inflamables.

El sistema de extracción de polvo es un acoplamiento para usar con herramientas profesionales.

NO permita que los niños toquen la herramienta. El uso por parte de operadores inexpertos requiere supervisión.

Seguridad Eléctrica

El motor eléctrico está concebido para un solo voltaje. Compruebe siempre que el voltaje del paquete de baterías corresponda al indicado en la placa de características. Asegúrese también de que el voltaje del cargador corresponda al de la red eléctrica.

ElcargadorD EWALT tiene doble aislamiento, conforme a la norma EN 60335; por lo tanto no requiere cable de tierra.

Si el cable suministrado está dañado, deberá sustituirse con el cable especialmente preparado que se puede conseguir en la organización de servicio de DEWALT.

ENSAMBLAJE Y AJUSTES

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconéctela del paquete de baterías o de la fuente de alimentación antes de realizar ajuste alguno o de poner o quitar acoplamientos o accesorios. El encendido accidental puede causar lesiones.

Colocar y Extraer el Sistema de Extracción de Polvo

ADVERTENCIA: Para reducir el riesgo de lesiones personales, utilice SIEMPRE la herramienta con la empuñadura lateral correctamente instalada y bien apretada. En caso contrario, la empuñadura lateral podría deslizarse durante el uso, con la consiguiente pérdida de control de la herramienta.

PARA COLOCAR EL SISTEMA DE EXTRACCIÓN DE POLVO (FIG. 1, 3, 5)

1. Quite la broca, la empuñadura lateral y la varilla de ajuste de profundidad, si están montadas en el martillo rotatorio.

2. Coloque la empuñadura lateral suministrada (j) en el martillo rotatorio.

3. Compruebe que los botones de desenganche de la base (b) estén apretados y bloqueados en la posición abierto antes de intentar colocar el sistema de extracción de polvo en el martillo rotatorio.

4. Apriete la zapata de cierre (o) contra el pie del martillo rotatorio (q). Compruebe que la ranura del colarín de la empuñadura lateral calce en el pasador de posición (l) del extractor. Los botones de desenganche de la base (b) se bloquearán en los resaltes del tornillo del pie del martillo rotatorio (q). Los conectores eléctricos (n) de la base del martillo rotatorio quedarán alineados con los conectores (m) de la base del extractor.

PARA EXTRAER EL SISTEMA

Para extraer el sistema de extracción de polvo, apriete los dos botones de desenganche de la base (b) y saque el martillo rotatorio del sistema de extracción de polvo (Fig. 2).

FUNCIONAMIENTO

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales graves, apague la herramienta y desconéctela del paquete de baterías o de la fuente de alimentación antes de realizar ajuste alguno o de poner o quitar acoplamientos o accesorios. El

encendido accidental puede causar lesiones.

ADVERTENCIA: Respete siempre las instrucciones de seguridad y las normas aplicables.

ADVERTENCIA: Lea el manual de instrucciones de la herramienta y siga las instrucciones cuando utilice la herramienta.

Encendido y Apagado

El sistema de extracción se pone en marcha automáticamente al encender el martillo rotatorio.

RETARDO DEL APAGADO ELECTRÓNICO

Después de apagar el martillo rotatorio, el sistema de extracción sigue funcionando unos segundos para aspirar las partículas de polvo restantes de las piezas internas y recoger el polvo en el colector de polvo.

Fijación de la Profundidad de Perforación (fig. 1)

Apriete el botón de ajuste de profundidad (f) que se halla en la parte delantera de la corredera y desplácelo hasta la profundidad de perforación deseada. Suelte el botón.

Ajuste de la Profundidad de Perforación (fig. 1)

1. Inserte la broca que corresponda.
2. Apoye el cabezal de extracción de polvo (i) contra una pared (fig. 7).
3. Empuje la herramienta hasta que la broca toque la superficie (fig. 7).
4. Apriete el botón de ajuste de longitud (h) que se halla en la parte superior de la corredera trasera y desplácelo hasta la longitud deseada. Suelte el botón.
5. Aleje delicadamente la herramienta ensamblada de la pared teniendo cuidado de que no se suelte el mecanismo de muelle.

Vaciado del Colector de Polvo (fig. 1, 4, 5)

ADVERTENCIA: Cuando lleve a cabo este procedimiento, póngase una protección ocular y una mascarilla contra el polvo homologadas.

El colector de polvo (c) deberá vaciarse apenas se note un menor rendimiento.

1. Apriete los botones de desenganche de la caja colectora de polvo (d) y saque la caja colectora de polvo del sistema de extracción de polvo. Una vez que el mecanismo de enganche se libera del sistema de extracción de polvo, se suelta también la junta superior permitiendo extraer completamente la caja colectora de polvo.

2. Para vaciar la caja colectora de polvo (c), colóquela sobre un recipiente adecuado para recoger el polvo que contiene. Levante el desengachador del enganche (p) para abrir la caja colectora de polvo, separando el cartucho de la tapa. Al tocar suavemente la caja colectora de polvo saldrá también el polvo atrapado en el filtro. Una vez que el cartucho y la tapa estén vacíos, vuélvalos a colocar y compruebe que el desengachador del enganche (p) quede fijado bien firme. Consulte la Fig. 5.

3. Para volver a colocar la caja colectora de polvo en el sistema de extracción de polvo, coloque primero el perfil redondeado de la junta superior en el alojamiento del sistema de extracción de polvo. Haga girar hacia abajo la caja colectora para que los botones de desenganche vuelvan a hacer clic cuando encajen en su sitio. Consulte la Fig. 4.

MANTENIMIENTO

El sistema de extracción de polvo DEWALT ha sido diseñado para funcionar por largos periodos con un mantenimiento mínimo. Que siga funcionando satisfactoriamente depende del buen cuidado de la herramienta y de su limpieza periódica.

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconéctela del paquete de baterías o de la fuente de alimentación antes de realizar ajuste alguno o de poner o quitar acoplamientos o accesorios. El encendido accidental puede causar lesiones.

ADVERTENCIA: Utilice solo piezas de repuesto DEWALT.

Sustitución del elemento filtrante de la caja colectora de polvo (fig. 4, 5)

TENCIA: Cuando lleve a cabo este procedimiento, póngase una protección ocular y una mascarilla contra el polvo homologadas.

1. Apriete los botones de desenganche de la caja colectora de polvo (d) y saque la caja colectora de polvo del sistema de extracción de polvo. Una vez que el mecanismo de enganche se libera del sistema de extracción de polvo, se suelta también la junta superior permitiendo extraer completamente la caja colectora de polvo.
2. Levante el desengachador del enganche (p) para abrir la caja colectora de polvo, separando la caja de la tapa.
3. Saque el elemento filtrante (r) de la tapa.
4. Use un tornillo para extraer el bastidor del filtro (t) de la tapa.
5. Coloque el nuevo filtro en la tapa.

6. Coloque el bastidor del filtro sobre el filtro y empújelo dentro la tapa hasta que se bloquee en su sitio.

7. Vuelva a colocar la tapa en el cartucho y ciérrela haciéndola encajar.

8. Vuelva a colocar la caja colectora de polvo en el sistema de extracción de polvo, coloque primero el perfil redondeado de la junta superior en el alojamiento del sistema de extracción de polvo. Haga girar hacia abajo la caja colectora para que los botones de desenganche vuelvan a hacer clic cuando encajen en su sitio.

Sustitución de la Escobilla para el Polvo (fig. 7)

ADVERTENCIA: Cuando lleve a

cabo este procedimiento póngase una protección ocular aprobada y una mascarilla antipolvo aprobada.

La escobilla para el polvo se desgasta con el uso y debe sustituirse.

1. Empuje el conector de colocación rápida (s) de atrás del cabezal de extracción y sáquelo del soporte del cabezal.
2. Use un destornillador para extraer la escobilla de polvo (i) del cabezal de extracción.
3. Sustituya la escobilla de polvo con una nueva.
4. Compruebe que la parte abierta de la escobilla de polvo esté colocada en el bolsillo de centrado del cabezal de extracción.
5. Vuelva a empujar el cabezal de extracción en el soporte del cabezal. El pasador de centrado se inserta en la parte abierta de la escobilla de polvo y la fija en su lugar.

Limpieza

ADVERTENCIA: Elimine con aire seco la suciedad y el polvo de la carcasa principal tan pronto como se advierta su acumulación en las rejillas de ventilación o en sus proximidades. Cuando lleve a cabo este procedimiento póngase una protección ocular aprobada y una mascarilla antipolvo aprobada.

ADVERTENCIA: Jamás use

disolventes u otros productos químicos fuertes para limpiar las piezas no metálicas de la herramienta. Dichos productos químicos pueden debilitar los materiales con los que están construidas estas piezas. Use un paño humedecido únicamente con agua y jabón suave. Jamás permita que le entre líquido alguno a la herramienta ni

sumerja ninguna parte de la misma en líquido.

Limpieza del Colector de Polvo

ADVERTENCIA: No use cepillos para limpiar el colector de polvo o el filtro.

Con el uso intensivo el colector se atasca con el polvo. Consulte Vaciado del colector de polvo del apartado Funcionamiento.

Accesorios Opcionales

ADVERTENCIA: Dado que

los accesorios que no sean los suministrados por DEWALT no han sido sometidos a pruebas con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para disminuir el riesgo de lesiones, con este producto se deben usar exclusivamente accesorios recomendados por DEWALT.

Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.

Proteger el Medio Ambiente

Recogida selectiva. Este producto no debe desecharse con los residuos domésticos normales.

Si un día descubre que tiene que cambiar su producto DEWALT, o ya no le sirve, no lo deseche con los desechos domésticos. Saque el producto para la recogida selectiva.

La recogida selectiva de productos usados y embalaje permite que los materiales sean reciclados y utilizados de nuevo. La reutilización de los materiales reciclados ayuda a prevenir la contaminación ambiental y reduce la demanda de las materias primas.

Los reglamentos locales pueden proporcionar la recogida selectiva de productos eléctricos del hogar en sitios de desechos municipales o por el minorista cuando usted compre un producto nuevo.

DEWALT proporciona una instalación para la recogida y reciclaje de los productos DEWALT una vez que hayan llegado al final de su vida útil. Para aprovechar este servicio devuelva su producto a un

agente de reparaciones autorizado, que lo recogerá en nuestro nombre.

Puede comprobar dónde se encuentra su agente de reparaciones más cercano contactando con la oficina DEWALT de su zona en la dirección indicada en este manual. También puede obtener una lista de agentes de reparaciones autorizados de DEWALT y todos los detalles de nuestro servicio después de la venta en Internet en www.2helpU.com.
