MANUAL DE UTILIZADOR D25303DH DEWALT

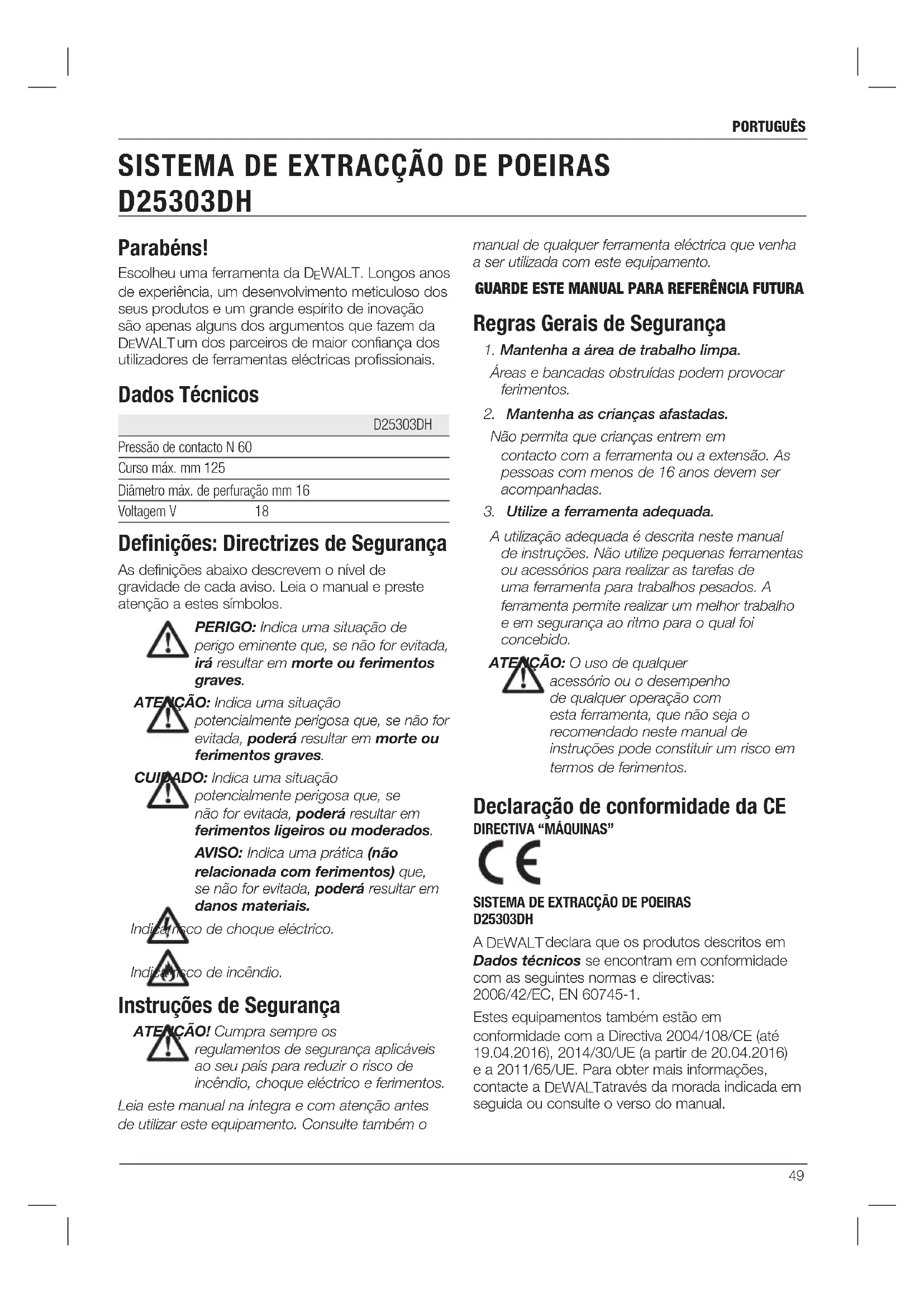

Português (traduzido das instruções originais) 49

Escolheu uma ferramenta da DEWALT. Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DEWALT um dos parceiros de maior confiança dos utilizadores de ferramentas eléctricas profissionais.

Dados Técnicos

	D25303DH
Pressão de contacto N 60
Curso máx. mm 125
Diâmetro máx. de perfuração mm 16
Voltagem V	18

Definições: Directrizes de Segurança

As definições abaixo descrevem o nível de gravidade de cada aviso. Leia o manual e preste atenção a estes símbolos.

PERIGO: Indica uma situação de perigo eminente que, se não for evitada, irá resultar em morte ou ferimentos graves.

ÍO: Indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou ferimentos graves.

O: Indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos ligeiros ou moderados.

AVISO: Indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais.

instruções de Segurança

IO! Cumpra sempre os regulamentos de segurança aplicáveis ao seu país para reduzir o risco de incêndio, choque eléctrico e ferimentos.

Leia este manual na íntegra e com atenção antes de utilizar este equipamento. Consulte também o

manual de qualquer ferramenta eléctrica que venha a ser utilizada com este equipamento.

GUARDE ESTE MANUAL PARA REFERÊNCIA FUTURA

Regras Gerais de Segurança

1. Mantenha a área de trabalho limpa.

Áreas e bancadas obstruídas podem provocar ferimentos.

1. Mantenha as crianças afastadas.

Não permita que crianças entrem em contacto com a ferramenta ou a extensão. As pessoas com menos de 16 anos devem ser acompanhadas.

1. Utilize a ferramenta adequada.

A utilização adequada é descrita neste manual de instruções. Não utilize pequenas ferramentas ou acessórios para realizar as tarefas de uma ferramenta para trabalhos pesados. A ferramenta permite realizar um melhor trabalho e em segurança ao ritmo para o qual foi concebido.

iO: O uso de qualquer acessório ou o desempenho de qualquer operação com esta ferramenta, que não seja o recomendado neste manual de instruções pode constituir um risco em termos de ferimentos.

Declaração de conformidade da CE DIRECTIVA "MÁQUINAS"

SISTEMA DE EXTRACÇÃO DE POEIRAS D25303DH

A DEWALT declara que os produtos descritos em Dados técnicos se encontram em conformidade com as seguintes normas e directivas: 2006/42/EC, EN 60745-1.

Estes equipamentos também estão em conformidade com a Directiva 2004/108/CE (até 19.04.2016), 2014/30/UE (a partir de 20.04.2016) e a 2011/65/UE. Para obter mais informações, contacte a DEWALTatravés da morada indicada em seguida ou consulte o verso do manual.

O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DEWALT.

M. Bergel

Marcus Rompel

Vice-presidente da Divisão de Engenharia

DEWALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Alemanha

01.03.2015

ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções.

Regras de Segurança Específicas Adicionais para Sistemas de Extracção de Poeiras

• Não utilize o acessório para aplicações de perfuração em madeira, aço ou plástico.
• Não utilize o acessório em aplicações de rebaixamento.
• Não utilize o acessório em aplicações de biselagem.
• Utilize apenas as ferramentas eléctricas recomendadas pela DEWALT com este acessório. Para obter mais informações sobre a utilização de ferramentas eléctricas da DEWALT com este acessório, contacte o seu fornecedor local, consulte os endereços indicados no verso do manual ou visite o site www.dewalt.com.
• Não utilize a ferramenta em ambientes húmidos.
• Não o utilize como um brinquedo. É necessária muita atenção se for utilizada por crianças ou perto das mesmas.
• Utilize o acessório apenas como descrito neste manual. Utilize apenas os acessórios recomendados pelo fabricante.
• Não coloque objectos em orifícios. Não utilize com qualquer orifício bloqueado; mantenha-o limpo de pó, fios, cabelos e qualquer substância que possa reduzir o fluxo do ar.
• Mantenha substâncias como cabelos, roupa larga, dedos e todas as partes do corpo afastadas de orifícios e peças em movimento.
• Não utilize líquidos inflamáveis ou combustíveis, tais como gasolina nem em áreas onde possam estar presentes.

Riscos Residuais

Os seguintes riscos são inerentes ao uso do sistema de extracção de poeiras:

- ferimentos causados pelo contacto com peças rotativas ou quentes da ferramenta

Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes riscos são os seguintes:

• Danos auditivos.
• Risco de entalar os dedos quando mudar o acessório.
• Riscos para a saúde causados pela inalação de poeiras produzidas por trabalhos em betão e/ou alvenaria.

Marcas no Sistema de Extracção de Poeiras

A ferramenta apresenta os seguintes símbolos:

manual de instruções antes de utilizar este equipamento.

POSIÇÃO DO CÓDIGO DE DATA

O Código de data, que também inclui o ano de fabrico, está impresso na superfície da estrutura que forma a junta de montagem entre a ferramenta e a caixa de poeira.

Exemplo:

2015 XX XX

Ano de fabrico

Conteúdo da Embalagem

A embalagem contém:

1 Sistema de extracção de poeiras:
1 Punho lateral
1 Cabeça de extracção de poeiras/escova para poeira
1 Manual de instruções
- Verifique se a ferramenta, as peças ou os acessórios foram danificados durante o transporte.
- Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar o equipamento.

Descrição (fig. 1–3, 5, 7)

ATENÇÃO: Nunca modifique a ferramenta eléctrica nem qualquer um dos seus componentes. Tal poderia resultar em danos ou ferimentos.

a. Sistema de extracção de poeiras
b. Botão de libertação da base
c. Caixa de recolha de poeiras
d. Botões de libertação da caixa de recolha de poeiras
e. Telescópio
f. Botão de ajuste da profundidade
g. Botão de ajuste do comprimento
h. Cabeça de extracção de poeiras
i. Escova para poeira
j. Punho lateral
k. Ranhura de apoio do punho lateral
I. Marca do apoio do punho lateral
m. Conectores eléctricos do extractor de poeira
n. Conectores eléctricos do martelo de perfuração
o. Apoio de libertação e bloqueio
p. Patilha de abertura da caixa de recolha de poeiras
q. Base do martelo
r. Filtro
s. Conector de pressão
t. Estrutura do filtro

UTILIZAÇÃO ADEQUADA

O sistema de extracção de poeiras D25303DH foi concebido para a extracção de poeiras em tarefas de perfuração com martelo profissional em alvenaria ou betão e com brocas sólidas montadas na ferramenta eléctrica. NÃO o utilize para perfurar plástico, madeira ou metal.

Este sistema de extracção de poeiras é compatível com os martelos SDS Plus® sem fio de 18 V da DEWALT, modelos DCH253, DCH254 (apenas do TIPO 2), DCH273 e DCH274. Para obter mais informações sobre a utilização de ferramentas eléctricas DEWALT compatíveis com este acessório, contacte o seu fornecedor local, consulte os endereços indicados no verso do manual ou visite o site www.dewalt.com.

NÃO utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidos inflamáveis.

O sistema de extracção de poeiras é um acessório para uso com ferramentas eléctricas profissionais.

NÃO permita que crianças entrem em contacto com a ferramenta. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadores inexperientes.

Segurança Eléctrica

O motor eléctrico foi concebido apenas para uma voltagem específica. Verifique sempre se a voltagem da bateria corresponde à voltagem indicada na placa com os requisitos de alimentação da ferramenta. Certifique-se também de que a voltagem do seu carregador corresponde à da corrente eléctrica.

O seu carregador da BWALT tem um isolamento duplo em conformidade com a directiva EN 60335; por conseguinte, não é necessário um fio de terra.

Se o cabo de fornecimento estiver danificado, deve substituí-lo por um cabo especialmente preparado, disponível através da organização de assistência da DEWALT.

MONTAGEM E AJUSTES

ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e desligue a bateria ou retire a respectiva ficha da tomada de electricidade antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um arranque acidental pode causar lesões.

Montagem e Remoção do Sistema de Extracção de Poeiras

ATENÇÃO: Para reduzir o risco de ferimentos, utilize SEMPRE a ferramenta com o punho lateral devidamente instalado e apertado em segurança. O não cumprimento pode resultar no deslize do punho lateral durante o funcionamento da ferramenta e na subsequente perda do controlo.

MONTAR O SISTEMA DE EXTRACÇÃO DE POEIRAS (FIG. 1, 3, 5)

1. Retire a broca, o punho lateral e a haste de ajuste da profundidade, caso estejam montados, no martelo de perfuração.
2. Monte o punho lateral (j) fornecido no martelo de perfuração.

PORTUGUÊS

1. Certifique-se de que os botões de libertação da base (b) estão premidos e bloqueados na posição aberta antes de tentar montar o sistema de extracção de poeiras no martelo de perfuração.
2. Empurre o apoio de bloqueio (o) para dentro do apoio do martelo de perfuração (q). Certifique-se de que a ranhura no anel do punho encaixe na marca (l) no extractor. Os botões de libertação da base (b) encaixam nos cubos dos parafusos do apoio do martelo de perfuração (q). Os conectores eléctricos (n) na base do martelo de perfuração ficam alinhados com os conectores eléctricos (m) na base do extractor.

REMOVER O SISTEMA

Para remover o sistema de extracção de poeiras, pressione os dois botões de libertação da base do extractor (b) e levante o martelo de perfuração do sistema de extracção de poeiras para retirá-lo (Fig. 2).

FUNCIONAMENTO

ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e desligue a bateria ou retire a respectiva ficha da tomada de electricidade antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um arranque acidental pode causar lesões.

ATENÇÃO: cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

ATENÇÃO: leia e utilize sempre a ferramenta tal como indicado no manual de instruções da ferramenta.

Ligar e Desligar

O sistema de extracção é iniciado automaticamente quando o martelo de perfuração é ligado.

ATRASO DE DESACTIVAÇÃO ELECTRÓNICA

Depois de desligar o martelo de perfuração, o sistema de extracção funciona durante mais alguns segundos para limpar as partículas de pó restantes nas peças internas e recolher a poeira na caixa de recolha de poeiras.

Regular a Profundidade de Perfuração (fig. 1)

Pressione o botão de ajuste da profundidade (f) na parte da frente do deslizador e mova-o para a profundidade de perfuração pretendida. Liberte o botão.

Ajustar a Profundidade de Perfuração (fig. 1)

1. Insira a broca adequada.
2. Segure a cabeça de extracção de poeiras (i) contra uma parede (fig. 7).
3. Empurre a ferramenta para que a broca toque na superfície (fig. 7).
4. Pressione o botão de ajuste de comprimento (h) no topo do deslizador traseiro e mova-o para o comprimento pretendido. Liberte o botão.
5. Retire a ferramenta com cuidado da parede, de modo a que o mecanismo com mola não seja libertado.

Esvaziar o Colector de Poeiras (fig. 1, 4, 5)

ATENÇÃO: Use uma protecção ocular e uma máscara contra o pó aprovadas ao efectuar este procedimento.

O colector de poeiras (c) deve ser esvaziado assim que o desempenho tenha diminuído consideravelmente.

1. Pressione os botões de libertação da caixa de recolha de poeiras (d) e retire a caixa de recolha de poeiras do sistema de extracção de poeiras. Depois de retirar o mecanismo de engate do sistema de extracção de poeiras, a união superior também é libertada, permitindo a remoção total da caixa de recolha de poeiras.
2. Para esvaziar a caixa de recolha de poeiras (c) posicione-a em cima de um recipiente adequado para guardar a poeira aí contida. Levante a patilha de libertação (p) para abrir a caixa de recolha de poeiras, separando a caixa da tampa. Se tocar ligeiramente na caixa de recolha de poeiras, a poeira presa no filtro será também removida. Quando a tampa e a caixa do filtro estiverem vazios, volte a montá-los, certificando-se de que a patilha de libertação (p) está bem fixa. Consulte a figura 5.
3. Para montar novamente a caixa de recolha de poeiras no sistema de extracção de poeiras, insira o perfil redondo da união superior no encaixe do sistema de extracção de poeiras. Rode a caixa de recolha de poeiras para que

os botões de libertação encaixem no respectivo local. Consulte a figura 4.

MANUTENÇÃO

O seu sistema telescópico de extracção de poeiras da DEWALT foi concebido para funcionar durante um longo período de tempo com um mínimo de manutenção. Uma utilização continuamente satisfatória depende de uma manutenção apropriada e de uma limpeza regular.

ATENÇÃO: Para reduzir o risco de ferimentos graves, desligue a ferramenta e desligue a bateria ou retire a respectiva ficha da tomada de electricidade antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um arranque acidental pode causar lesões.

ATENÇÃO: Utilize apenas peças sobresselentes da DEWALT.

Substituir o elemento filtrante da caixa de recolha de poeiras (fig. 4, 5)

ATENÇÃO: Use uma protecção ocular e uma máscara contra o pó aprovadas ao efectuar este procedimento.

1. Pressione os botões de libertação da caixa de recolha de poeiras (d) e retire a caixa de recolha de poeiras do sistema de extracção de poeiras. Depois de retirar o mecanismo de engate do sistema de extracção de poeiras, a união superior também é libertada, permitindo a remoção total da caixa de recolha de poeiras.
2. Levante a patilha de libertação (p) para abrir a caixa de recolha de poeiras, separando a caixa da tampa.
3. Retire o elemento filtrante (r) da tampa.
4. Utilize uma chave de fendas para retirar a estrutura do filtro (t) da tampa.
5. Coloque o novo filtro na tampa.
6. Coloque a estrutura do filtro sobre o filtro e empurre-o para dentro da tampa até encaixar no respectivo local.
7. Volte a colocar a tampa na caixa e encaixe-a até fechar.
8. Volte a montar a caixa de recolha de poeiras no sistema de extracção de poeiras, insira o perfil redondo da união superior no encaixe do sistema de extracção de poeiras. Rode a caixa de recolha de poeiras para que os botões de libertação encaixem no respectivo local.

Substituir a Escova para Poeira (fig. 7)

ATENÇÃO: Use uma protecção ocular e uma máscara contra poeira aprovadas ao efectuar este procedimento.

A escova para poeira fica gasta durante o uso e terá de ser substituída.

1. Empurre o encaixe (s) na parte de trás da cabeça de extracção e puxe-o para fora do suporte da cabeça.
2. Utilize uma chave de fendas para retirar a escova para poeira (i) para fora da cabeça de extracção.
3. Substitua a escova para poeira por uma nova.
4. Certifique-se de que a extremidade aberta da escova para poeira está posicionada na cabeça de extracção.
5. Empurre a cabeça de extracção de novo para dentro do suporte da cabeça. O pino de centragem irá encaixar na extremidade aberta da escova para poeira e fixá-la no respectivo local.

Limpeza

ATENÇÃO: Retire os detritos e as partículas da caixa da unidade com ar comprimido seco sempre que houver uma acumulação de detritos dentro das aberturas de ventilação e à volta das mesmas. Use uma protecção ocular e uma máscara contra o pó aprovadas ao efectuar este procedimento.

ATENÇÃO: Nunca utilize dissolventes ou outros químicos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca deixe entrar qualquer líquido para dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido.

PORTUGUÊS

Limpeza do Colector de Poeiras

ATENÇÃO: Não utilize uma escova para limpar o colector de poeiras ou o filtro.

Durante o uso intensivo, o colector de poeiras pode ficar obstruído com poeira. Consulte Esvaziar o colector de poeiras em Funcionamento.

Acessórios Opcionais

ÃO: Uma vez que apenas foram testados com este produto os acessórios disponibilizados pela DEWALT, a utilização de outros acessórios com esta ferramenta poderá ser perigosa. Para reduzir o risco de ferimentos, apenas deverão ser utilizados acessórios recomendados pela DEWALT com este produto.

Consulte o seu revendedor para obter mais informações sobre os acessórios apropriados.

Proteger o Meio Ambiente

Recolha de lixo selectiva - este produto não deve ser eliminado juntamente com o lixo doméstico normal.

Se, um dia, o seu produto da DEWALT tiver de ser substituído ou já não tiver utilidade, não se desfaça do mesmo juntamente com o lixo doméstico. Disponibilize este produto para recolha selectiva.

A recolha selectiva de embalagens e produtos usados permite que os materiais sejam reciclados e utilizados novamente. A reutilização de materiais reciclados ajuda a prevenir a poluição ambiental e reduz a procura de matérias-primas.

Os regulamentos locais podem especificar a recolha selectiva de produtos eléctricos na sua residência, em centros municipais de resíduos ou através do revendedor que lhe fornecer um novo produto.

A DEWALT disponibiliza um serviço de recolha e reciclagem dos respectivos produtos quando estes tiverem atingido o fim da sua vida útil. Para tirar partido deste serviço, entregue o seu produto em qualquer agente de reparação autorizado, o qual procederá à respectiva recolha em nome da DEWALT.

Poderá verificar a localização do agente de reparação autorizado mais perto de si contactando o representante local da DEWALTatravés da morada indicada neste manual. Em alternativa, poderá encontrar na internet (em www.2helpU.com) uma lista dos agentes de reparação autorizados da DEWALT, bem como os dados de contacto completos do nosso serviço pós-venda.
