ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VCE 35 L AC Flex

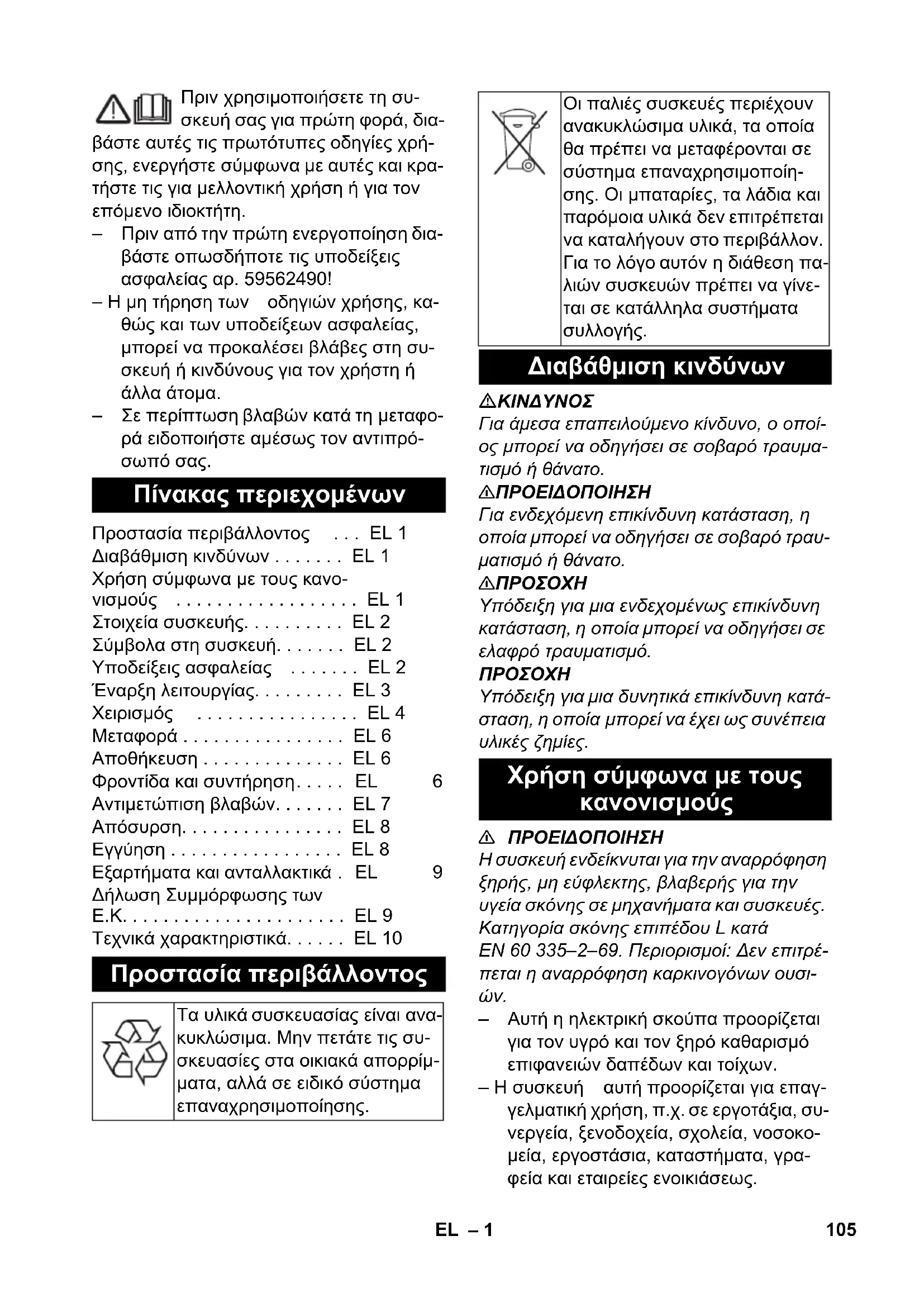

Osa-nro Johdon pi- tuus EU 297.534 7,5 m 104 FI– 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. – Πριν από την πρώτη ενεργοποίηση δια- βάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 59562490! – Η μη τήρηση των οδηγιών χρήσης, κα- θώς και των υποδείξεων ασφαλείας, μπορεί να προκαλέσει βλάβες στη συ- σκευή ή κινδύνους για τον χρήστη ή άλλα άτομα. – Σε περίπτωση βλαβών κατά τη μεταφο- ρά ειδοποιήστε αμέσως τον αντιπρό-

Για άμεσα επαπειλούμενο κίνδυνο, ο οποί- ος μπορεί να οδηγήσει σε σοβαρό τραυμα- τισμό ή θάνατο. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυ- ματισμό ή θάνατο.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η συσκευή ενδείκνυται για την αναρρόφηση ξηρής, μη εύφλεκτης, βλαβερής για την υγεία σκόνης σε μηχανήματα και συσκευές. Κατηγορία σκόνης επιπέδου L κατά EN 60 335–2–69. Περιορισμοί: Δεν επιτρέ- πεται η αναρρόφηση καρκινογόνων ουσι-

– Αυτή η ηλεκτρική σκούπα προορίζεται για τον υγρό και τον ξηρό καθαρισμό επιφανειών δαπέδων και τοίχων. – Η συσκευή αυτή προορίζεται για επαγ- γελματική χρήση, π.χ. σε εργοτάξια, συ- νεργεία, ξενοδοχεία, σχολεία, νοσοκο- μεία, εργοστάσια, καταστήματα, γρα- φεία και εταιρείες ενοικιάσεως. Πίνακας περιεχομένων Προστασία περιβάλλοντος . . . EL 1 Διαβάθμιση κινδύνων . . . . . . . EL 1 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 1 Στοιχεία συσκευής. . . . . . . . . . EL 2 Σύμβολα στη συσκευή. . . . . . . EL 2 Υποδείξεις ασφαλείας . . . . . . . EL 2 Έναρξη λειτουργίας. . . . . . . . . EL 3 Χειρισμός . . . . . . . . . . . . . . . . EL 4 Μεταφορά . . . . . . . . . . . . . . . . EL 6 Αποθήκευση . . . . . . . . . . . . . . EL 6 Φροντίδα και συντήρηση. . . . . EL 6 Αντιμετώπιση βλαβών. . . . . . . EL 7 Απόσυρση. . . . . . . . . . . . . . . . EL 8 Εγγύηση . . . . . . . . . . . . . . . . . EL 8 Εξαρτήματα και ανταλλακτικά . EL 9 Δήλωση Συμμόρφωσης των Ε.Κ. . . . . . . . . . . . . . . . . . . . . . EL 9 Τεχνικά χαρακτηριστικά. . . . . . EL 10 Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πα- λιών συσκευών πρέπει να γίνε- ται σε κατάλληλα συστήματα

Διαβάθμιση κινδύνων Χρήση σύμφωνα με τους κανονισμούς 105EL– 2 1 Ηλεκτρόδια 2 Εύκαμπτος σωλήνας αναρρόφησης 3 Άγκιστρο καλωδίου 4 Έξοδος αέρα, αέρας εργασίας 5 Ασφάλιση της κεφαλής αναρρόφησης 6 Προσαρμογέας γενικής χρήσης 7 Είσοδος αέρα, αέρας ψύξης κινητήρα 8 Δοχείο ρύπων 9 Κεφαλή αναρρόφησης 10 Τροχίσκος οδήγησης 11 Στόμιο αναρρόφησης 12 Ακροφύσιο δαπέδου (δεν περιλαμβάνε- ται στη συσκευασία) 13 Σωλήνας αναρρόφησης (δεν περιλαμ- βάνεται στη συσκευασία) 14 Λαβή μεταφοράς 15 Κάλυμμα φίλτρου 16 Γωνία (δεν περιλαμβάνεται στη συ-

17 Ρυθμιστής αναρροφητικής ισχύος (χω- ρίς διαβαθμίσεις) 18 Ρυθμιστής στροφών για αναρροφητική ισχύ (ελάχ.-μέγ.) 19 Ενδεικτική λυχνία 20 Πρίζα 21 Αυτόματος καθαρισμός του φίλτρου 22 Κύριος διακόπτης 23 Επίπεδο πτυχωτό φίλτρο 24 Καθάρισμα φίλτρου 25 Στήριγμα για ακροφύσιο δαπέδου 26 Στήριγμα για ακροφύσιο αρμών 27 Στήριγμα για σωλήνα αναρρόφησης 28 Καλώδιο τροφοδοσίας 29 Πινακίδα τύπου 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Εάν ο ανακυκλούμενος αέρας επιστρέ- φει στο χώρο, τότε πρέπει να υπάρχει επαρκές ποσοστό ανανέωσης αέρα L. Προκειμένου να τηρούνται οι απαραίτη- τες οριακές τιμές, η ογκομετρική παρο- χή επιστροφής επιτρέπεται να ανέρχε- ται το ανώτερο στο 50% της ογκομετρι- κής παροχής φρέσκου αέρα (όγκος χώ- ρου V

x ποσοστό ανανέωσης αέρα L

Χωρίς ιδιαίτερα μέτρα αερισμού ισχύει:

– Χρήση της συσκευής και των υλικών, για τα οποία χρησιμοποιείται, συμπερι- λαμβανομένης της ασφαλούς διάθεσης των αναρροφούμενων υλικών μόνον από εκπαιδευμένο προσωπικό. – Η συσκευή αυτή περιέχει σκόνη βλαβε- ρή για την υγεία. Οι εργασίες εκκένωσης και συντήρησης, συμπεριλαμβανομένης της απόσυρσης των κάδων συλλογής σκόνης, επιτρέπεται να γίνονται μόνο

εξειδικευμένο προσωπικό, το οποίο φοράει τον κατάλληλο προστα- τευτικό εξοπλισμό. Στοιχεία συσκευής Σύμβολα στη συσκευή ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η συσκευή αυτή περι- έχει σκόνη βλαβερή για την υγεία Η εκκέ- νωση και η συντήρηση, συμπεριλαμβανο- μένης της αφαίρεσης της σακούλας σκό- νης, πρέπει να εκτελούνται μόνο από ειδι- κούς, οι οποίοι χρησιμοποιούν κατάλληλο προσωπικό εξοπλισμό προστασίας. Να μην ενεργοποιηθεί, πριν εγκατασταθεί ολό- κληρο το σύστημα φιλτραρίσματος. Επίπεδο πτυχωτό

Χάρτινη σακούλα φίλτρου Κωδ. παραγ-

Σακούλα απόρριψης Κωδ. παραγ-

Υποδείξεις ασφαλείας 106 EL– 3 – Η συσκευή δεν επιτρέπεται να λειτουρ- γεί χωρίς το πλήρες σύστημα φιλτραρί-

– Λαμβάνετε υπόψη τους εφαρμοστέους κανόνες ασφαλείας για τα υπό επεξερ- γασία υλικά. Η συσκευή επιτρέπει δύο είδη λειτουργίας 1 Λειτουργία βιομηχανικής σκούπας (πρί- ζα μη κατειλημμένη) 2 Λειτουργία απομάκρυνσης σκόνης (πρίζα κατειλημμένη) Συνδέστε τον ελαστικό σωλήνα αναρ

ρόφησης και τοποθετήστε το κατάλληλο για τον τρόπο λειτουργίας ακροφύσιο αναρρόφησης ή συνδέστε με το μηχά- νημα που παράγει τη σκόνη. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατά την αναρρόφηση δεν επιτρέπεται να απομακρύνεται ποτέ το επίπεδο πτυχωτό

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην προβαίνετε σε αναρρόφηση χωρίς το στοιχείο φίλτρου, διότι διαφορετικά θα προ- κληθεί βλάβη στον κινητήρα αναρρόφησης και παρουσιάζεται έτσι κίνδυνος για την υγεία λόγω αυξημένης εκπομπής λεπτής

Οι γειωμένοι ρευματοδότες τροφοδοσίας διοχετεύουν τα ηλεκτροστατικά φορτία. Έτσι αποφεύγονται χάρη στα συνοδευτικά ηλεκτροστατικά γειωμένα εξαρτήματα οι σπινθήρες και η υπερροή ρεύματος. – Η συσκευή διαθέτει χάρτινη σακούλα φίλτρου με συρόμενο κλείστρο, VCE 35 - κωδ. παραγγελίας 296.961 (5 τεμάχια) ή VCE 45 - κωδ.

ας 340.758 (5 τεμάχια). – Η συσκευή διαθέτει σακούλα απόρρι- ψης με συρόμενο κλείστρο και ταινία σφράγισης, κωδ. παραγγελίας 340.766 (10 τεμάχια). Υπόδειξη: Με αυτή τη συσκευή μπορούν να αναρροφηθούν όλα τα είδη σκόνης έως την κατηγορία σκόνης L. Η χρήση σακού- λας συλλογής σκόνης (για κωδ. παραγγελί- ας βλ. σύστημα φίλτρου) επιβάλλεται από τη νομοθεσία. Υπόδειξη: Η συσκευή ενδείκνυται για βιο- μηχανική χρήση ως ηλεκτρική σκούπα αναρρόφησης ξηρής, μη εύφλεκτης σκόνης με τιμές MAK από 1 mg/m

– Κατά την αναρρόφηση λεπτής σκόνης πρέπει να χρησιμοποιείται επιπλέον μια μια χάρτινη σακούλα φίλτρου ή μια σακούλα απόρριψης.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Τοποθετήστε τη χάρτινη σακούλα φίλ-

Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης

Τοποθετήστε τη σακούλα απόρριψης. Περάστε τη σακούλα απόρριψης πάνω από το δοχείο. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Κατά την αλλαγή από υγρή σε ξηρή αναρρόφηση, προσέξτε τα ακόλουθα: Η αναρρόφηση ξηρής σκόνης όταν το στοι- χείο φιλτραρίσματος είναι υγρό μπορεί να επιβαρύνει το φίλτρο και να το αχρηστέψει. Πριν από τη χρήση στεγνώστε καλά το υγρό φίλτρο ή αντικαταστήστε το με

Εάν χρειαστεί, αντικαταστήστε το φίλ- τρο όπως περιγράφεται στο σημείο "Φροντίδα και συντήρηση". Έναρξη λειτουργίας Αντιστατικό σύστημα Ξηρή αναρρόφηση Τοποθέτηση χάρτινης σακούλας

Τοποθέτηση σακούλας απόρριψης Μετάβαση από υγρή σε ξηρή

107EL– 4 Υπόδειξη: Σε περίπτωση διαρκούς υγρής αναρρόφησης, συνιστάται να χρησιμοποιή- σετε ένα επίπεδο πτυχωτό φίλτρο PES (βλ. συστήματα φίλτρου). 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατά την υγρή αναρρόφηση δεν επιτρέπε- ται η αναρρόφηση σκόνης που είναι βλαβε- ρή για την υγεία.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Τραβήξτε προς τα πίσω και βγάλτε τη χάρτινη σακούλα φίλτρου. Τραβήξτε το συρόμενο κλείστρο προς τα πάνω και κλείστε στεγανά τη χάρτινη σακούλα φίλτρου κατά την αφαίρεση. Διαθέστε τη χρησιμοποιημένη χάρτινη σακούλα φίλτρου σύμφωνα με τις νομι- κές διατάξεις. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης. – Κατά την αναρρόφηση υγρών ακαθαρ- σιών πρέπει να απομακρύνετε πάντα τη χάρτινη σακούλα φίλτρου.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Ανασηκώστε κι αναποδογυρίστε τη σα- κούλα απόρριψης. Τραβήξτε το άνοιγμα της σακούλας απόρριψης πάνω από το στόμιο αναρ- ρόφησης προς τα πίσω και κλείστε το

Κλείστε στεγανά τη σακούλα απόρρι- ψης με ταινία σφράγισης κάτω

Αφαιρέστε τη σακούλα απόρριψης. Διαθέστε τη χρησιμοποιημένη σακούλα απόρριψης σύμφωνα με τις νομικές δι-

Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης. – Κατά την αναρρόφηση υγρών ρύπων πρέπει να απομακρύνετε πάντα τη σα- κούλα απόρριψης. – Κατά την αναρρόφηση υγρών ρύπων με το ακροφύσιο επίπλων

(προαιρετικό), ή όταν πρόκειται να αναρροφηθεί κυρίως νερό από ένα δο- χείο, συνιστούμε την απενεργοποίηση της λειτουργίας "Αυτόματος καθαρι- σμός φίλτρου". – Όταν σημειωθεί η μέγιστη στάθμη υγρών, η συσκευή απενεργοποιείται

– Όταν πρόκειται για μη αγώγιμα υγρά (για παράδειγμα γαλάκτωμα τρυπα- νιών, λάδια και λίπη) δεν

ποιείται η συσκευή όταν γεμίσει το δοχείο. Η στάθμη πλήρωσης πρέπει να ελέγχεται διαρκώς και να γίνεται εγκαίρως εκκένωση του δοχείου. – Μετά το πέρας της υγρής αναρρόφη- σης: Καθαρίστε το επίπεδο πτυχωτό φίλτρο με το σύστημα καθαρισμού φίλ- τρου και αφήστε το φίλτρο να στεγνώσει αρκετά. Καθαρίστε τα ηλεκτρόδια

βούρτσα. Καθαρίστε το δοχείο με ένα υγρό πανί και στεγνώστε το.

Ο εύκαμπτος σωλήνας αναρρόφησης είναι εξοπλισμένος με σύστημα κουμπωτού συνδέσμου. Παρέχεται η δυνατότητα σύν- δεσης όλων των εξαρτημάτων C-35/C-DN-

Συνδέστε το ρευματολήπτη στην πρίζα. Θέστε τη συσκευή σε λειτουργία από το γενικό διακόπτη. Ρυθμίστε την αναρροφητική ισχύ (ελάχ. - μέγ.) με τον περιστρεφόμενο ελεγκτή. Υγρή αναρρόφηση Αφαίρεση της χάρτινης σακούλας

Αφαίρεση σακούλας αναρρόφησης

Ενεργοποίηση της μηχανής Ρύθμιση αναρροφητικής ισχύος 108 EL– 5 Ρυθμίστε την αναρροφητική ισχύ (χω- ρίς διαβαθμίσεις).

Κίνδυνος τραυματισμού και βλάβης! Η πρί- ζα προορίζεται αποκλειστικά για την άμεση σύνδεση ηλεκτρικών εργαλείων στην ηλε- κτρική σκούπα. Δεν επιτρέπεται καμία άλλη χρήση της πρίζας. Συνδέστε το φις του ηλεκτρικού εργα- λείου με την ηλεκτρική σκούπα. Θέστε τη συσκευή σε λειτουργία από το γενικό διακόπτη. Η ενδεικτική λυχνία ανάβει, η ηλεκτρική σκούπα βρίσκεται στην κατάσταση αναμο-

Υπόδειξη: Η ηλεκτρική σκούπα ενεργοποι- είται και απενεργοποιείται αυτόματα με το ηλεκτρικό εργαλείο. Υπόδειξη: Η ηλεκτρική σκούπα ενεργοποι- είται με καθυστέρηση 0,5 δευτερολέπτων και απενεργοποιείται με καθυστέρηση 15 δευτερολέπτων. Υπόδειξη: Στοιχεία ισχύος σύνδεσης ηλε

κτρικών εργαλείων, βλ. Τεχνικά χαρακτηρι-

Προσαρμόστε τον προσαρμογέα γενι- κής χρήσης στη σύνδεση του ηλεκτρι- κού εργαλείου.

Αφαιρέστε τη γωνία του ελαστικού σω- λήνα αναρρόφησης. Συναρμολογήστε τον προσαρμογέα γε- νικής χρήσης στον ελαστικό σωλήνα αναρρόφησης.

Συνδέστε τον προσαρμογέα γενικής χρήσης στο ηλεκτρικό εργαλείο και κόψτε τον στην κατάλληλη διάμετρο κατά περίπτωση. Το μηχάνημά σας διαθέτει νέο σύστημα κα- θαρισμού του φίλτρου, ιδιαίτερα αποτελε- σματικό για λεπτή σκόνη. Το επίπεδο πτυ- χωτό φίλτρο καθαρίζεται αυτόματα με ρεύ- μα αέρα (παλμικός ήχος) ανά 15 δευτερό-

Υπόδειξη: Ο αυτόματος καθαρισμός φίλ- τρου είναι ενεργοποιημένος εξ εργοστασί-

Υπόδειξη: Η απενεργοποίηση/ενεργοποί- ηση του αυτόματου καθαρισμού φίλτρου εί- ναι δυνατή μόνον όταν η συσκευή είναι ενεργοποιημένη. – Απενεργοποίηση αυτόματου καθαρι- σμού του φίλτρου: Ενεργοποιήστε το διακόπτη. Η ενδεικτι- κή λυχνία του διακόπτη σβήνει. – Ενεργοποίηση αυτόματου καθαρισμού του φίλτρου: Πατήστε επανειλημμένα το διακόπτη. Η ενδεικτική λυχνία του διακόπτη

με πράσινο. Απενεργοποιήστε τη συσκευή από το γενικό διακόπτη. Βγάλτε το ρευματολήπτη. Αδειάστε τον κάδο. Καθαρίστε τη συσκευή εσωτερικά και εξωτερικά με αναρρόφηση και σκούπι- σμα με ένα υγρό πανί.

Φυλάξτε το σωλήνα αναρρόφησης και το καλώδιο τροφοδοσίας σύμφωνα με τις εικόνες. Τοποθετήστε τη συσκευή σε

χώρο και ασφαλίστε την ώστε να μην μπορεί να χρησιμοποιηθεί από αναρ- μόδια άτομα. Ρύθμιση αναρροφητικής ισχύος Εργασία με ηλεκτρικά εργαλεία Αυτόματος καθαρισμός του φίλτρου Απενεργοποίηση της μηχανής Έπειτα από κάθε λειτουργία Φύλαξη της συσκευής 109EL– 6

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Βγάλτε το σωλήνα αναρρόφησης με το ακροφύσιο δαπέδου από το στήριγμα. Για να μεταφέρετε τη συσκευή, κρατή- στε την από τη λαβή μεταφοράς και το σωλήνα αναρρόφησης. Κατά τη μεταφορά με οχήματα, ασφαλί-

συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. Οι μηχανές ελέγχου σκόνης είναι συστήμα- τα ασφαλείας για την πρόληψη ή αποφυγή κινδύνων υπό την έννοια του BGV A1. – Για να γίνει συντήρηση της συσκευής από το χρήστη, η συσκευή πρέπει να αποσυναρμολογηθεί, να καθαριστεί και να συντηρηθεί, εφόσον αυτό είναι δυνα- τό να γίνει, χωρίς να προκληθεί κατά τη συντήρηση κίνδυνος για το προσωπικό συντήρησης και για άλλα άτομα. Πριν από την αποσυναρμολόγηση πρέπει να ληφθούν τα κατάλληλα μέτρα προστα- σίας που περιλαμβάνουν και απολύ- μανση. Πρέπει να ληφθούν κατάλληλα μέτρα πρόληψης για εξαερισμό με φιλ- τράρισμα στο χώρο όπου αποσυναρ- μολογείται η συσκευή, να γίνει καθαρι- σμός των επιφανειών συντήρησης και να υπάρχει κατάλληλη προστασία του προσωπικού. – Το εξωτερικό της συσκευής θα πρέπει να απολυμανθεί με αναρρόφηση και να καθαριστεί καλά ή να υποστεί επεξερ- γασία με στεγανοποιητικό μέσο, προ- τού απομακρυνθεί από την επικίνδυνη περιοχή. Όλα τα εξαρτήματα της συ- σκευής πρέπει να αντιμετωπίζονται ως ακάθαρτα εάν απομακρυνθούν από την επικίνδυνη περιοχή. – Κατά την εκτέλεση των εργασιών συ- ντήρησης και επισκευής πρέπει να πε- ταχτούν όλα τα ακάθαρτα αντικείμενα που δεν καθαρίστηκαν ικανοποιητικά. Παρόμοια αντικείμενα πρέπει να απορ- ρίπτονται σε αδιαπέραστες από την υγρασία σακούλες, σύμφωνα με τους ισχύοντες κανονισμούς για τη διάθεση παρόμοιων απορριμμάτων. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα συστήματα ασφαλείας για την πρόληψη κινδύνων πρέπει να συντηρούνται τακτικά. Αυτό σημαίνει ότι πρέπει να ελέγχονται από τον κατασκευαστή ή από αρμόδιο άτομο σχετικά με την ασφαλή και άψογη λειτουρ- γία τους τουλάχιστον μία φορά το χρόνο. Θα πρέπει να ελέγχεται π.χ. η στεγανότητα της συσκευής , ενδεχόμενη φθορά του φίλ- τρου, η λειτουργία των διατάξεων ελέγχου.

Κίνδυνος βλάβης! Μην χρησιμοποιείτε για τον καθαρισμό σιλικονούχα μέσα περιποίη-

– Μπορείτε να εκτελείτε μόνοι σας εύκο- λες εργασίες συντήρησης και φροντί-

– Η επιφάνεια της συσκευής και η εσωτε- ρική πλευρά του κάδου πρέπει να κα- θαρίζονται τακτικά με βρεγμένο πανί. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από σκόνη βλαβερή για την υγεία. Κατά τις εργασίες συντήρησης (π.χ. αλλαγή φίλτρου) φοράτε αναπνευστική μάσκα P2 ή ανώτερης κατηγορίας και ρουχισμό μιας

Φροντίδα και συντήρηση 110 EL– 7 Ανοίξτε το κάλυμμα του φίλτρου. Αφαιρέστε το επίπεδο πτυχωτό φίλτρο. Απορρίψτε το μεταχειρισμένο επίπεδο πτυχωτό φίλτρο σε αδιαπέραστη από τη σκόνη κλειστή σακούλα, σύμφωνα με τους νομικούς κανονισμούς. Απομακρύνετε τους ρύπους από την πλευρά του καθαρού αέρα. Τοποθετήστε το καινούριο επίπεδο πτυχωτό φίλτρο. Πιέστε το αφρώδες άκρο του φίλτρου εντελώς προς τα κάτω. Κλείστε το κάλυμμα του φίλτρου. Θα ακούσετε τον ήχο ασφάλισης.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Τραβήξτε προς τα πίσω και βγάλτε τη χάρτινη σακούλα φίλτρου. Τραβήξτε το συρόμενο κλείστρο προς τα πάνω και κλείστε στεγανά τη χάρτινη σακούλα φίλτρου κατά την

Διαθέστε τη χρησιμοποιημένη χάρτινη σακούλα φίλτρου σύμφωνα με τις νομι- κές διατάξεις. Τοποθετήστε τη ν καινούρια χάρτινη σακούλα φίλτρου. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Ανασηκώστε κι αναποδογυρίστε τη σα- κούλα απόρριψης. Τραβήξτε το άνοιγμα της σακούλας απόρριψης πάνω από το στόμιο αναρ- ρόφησης προς τα πίσω και κλείστε το

Κλείστε στεγανά τη σακούλα απόρρι- ψης με ταινία σφράγισης κάτω από το

Αφαιρέστε τη σακούλα απόρριψης. Διαθέστε τη χρησιμοποιημένη σακούλα απόρριψης σύμφωνα με τις νομικές δι-

Τοποθετήστε τη νέα σακούλα απόρρι-

Περάστε τη σακούλα απόρριψης πάνω από το δοχείο. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης. Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Καθαρίστε τα ηλεκτρόδια με μια βούρ-

Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και

το φις από την πρίζα. Υπόδειξη: Σε περίπτωση που εμφανιστεί κάποια βλάβη (π.χ. διάρρηξη φίλτρου), πρέπει να απενεργοποιηθεί αμέσως η συ- σκευή. Η βλάβη πρέπει να αντιμετωπιστεί πριν ενεργοποιηθεί ξανά η συσκευή. Ελέγξτε την πρίζα και την ασφάλεια της παροχής ρεύματος. Ελέγξτε το καλώδιο τροφοδοσίας, το

, τα ηλεκτρόδια και την πρίζα της συ-

Θέστε τη συσκευή σε λειτουργία. Αδειάστε τον κάδο. Αντικατάσταση του επίπεδου πτυχωτού φίλτρου Αντικατάσταση χάρτινης σακούλας

Αντικατάσταση της σακούλας

Καθαρισμός των ηλεκτροδίων Αντιμετώπιση βλαβών Η τουρμπίνα αναρρόφησης δεν

Η τουρμπίνα απενεργοποιείται 111EL– 8 Απενεργοποιήστε τη συσκευή, περιμέ- νετε 5 δευτερόλεπτα και ενεργοποιήστε την ξανά έπειτα από 5 δευτερόλεπτα. Καθαρίστε τα ηλεκτρόδια και τον ενδιά- μεσο χώρο των ηλεκτροδίων με μια

Απομακρύνετε τις εμπλοκές του ακρο- φυσίου αναρρόφησης, του σωλήνα αναρρόφησης, του ελαστικού σωλήνα αναρρόφησης ή του επίπεδου πτυχω- τού φίλτρου Αντικαταστήστε τη γεμάτη χάρτινη σα- κούλα φίλτρου. Αντικαταστήστε τη γεμάτη σακούλα

Ασφαλίστε καλά το κάλυμμα φίλτρου. Αντικαταστήστε το επίπεδο πτυχωτό

Ελέγξετε τη σύνδεση του ηλεκτρικού ερ-

Ελέγξτε/διορθώστε τη θέση συναρμο- λόγησης του επίπεδου πτυχωτού φίλ-

Αντικαταστήστε το επίπεδο πτυχωτό

Καθαρίστε τα ηλεκτρόδια και

μεσο χώρο των ηλεκτροδίων με μια

Ελέγχετε συνεχώς τη στάθμη πλήρω- σης σε υγρό που δεν είναι ηλεκτρικά

Ο ελαστικός σωλήνας αναρρόφησης δεν είναι συνδεδεμένος. Ειδοποιήστε την υπηρεσία εξυπηρέτη- σης πελατών. Ειδοποιήστε την υπηρεσία εξυπηρέτη- σης πελατών. Αν δεν διορθωθεί η βλάβη, πρέπει να

νει έλεγχος της συσκευής από την υπη- ρεσία εξυπηρέτησης πελατών. Η συσκευή πρέπει να απορρίπτεται σύμ- φωνα με τους νομικούς κανονισμούς όταν λήξει η διάρκεια ζωής της. Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ-

βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία

κής εξυπηρέτησης πελατών μας. Η τουρμπίνα αναρρόφησης δεν ενεργοποιείται μετά το άδειασμα

Η αναρροφητική ισχύς μειώνεται Διαρροή σκόνης κατά την

Ο αυτοματισμός απενεργοποίησης (υγρή αναρρόφηση) δεν ενεργοποιείται Ο αυτόματος καθαρισμός του φίλτρου δεν λειτουργεί Ο αυτόματος καθαρισμός φίλτρου δεν απενεργοποιείται Ο αυτόματος καθαρισμός φίλτρου δεν ενεργοποιείται Υπηρεσία εξυπηρέτησης πελατών

112 EL– 9 – Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής – Μία επιλογή των ανταλλακτικών που χρειάζονται συχνότερα θα βρείτε στο τέ- λος των οδηγιών χρήσης. Κωδ. παραγγελίας 369.845

Αποσυναρμολογήστε τη λωρίδα βουρ-

Τοποθετήστε τα λαστιχένια χείλη. Υπόδειξη: Η ανάγλυφη πλευρά του λαστι- χένιου χείλους πρέπει να είναι στραμμένη προς τα έξω. Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν με εντολή και κατόπιν εξουσιοδότησης της Γενικής Διεύ-

Υπεύθυνος εγγράφων τεκμηρίωσης: E. Rühle FLEX Elektrowerkzeuge GmbH Bahnhofstr. 15 71711 Steinheim/Murr Steinheim/Murr, 2014/10/01 Εξαρτήματα και ανταλλακτικά Σετ καθαρισμού Ονομασία Κωδ. πα-

Γωνία (πλαστι- κό, AS)

Σωλήνας αναρ- ρόφησης (μεταλ-

Ακροοφύσιο αρ- μών (ανταλλακτι-

Μπεκ δαπέδου 300.659 1 Τοποθέτηση ελαστικού χείλους του ακροφυσίου δαπέδου (υγρή αναρρόφηση) Δήλωση Συμμόρφωσης των

Προϊόν: Ηλεκτρική σκούπα υγρής και ξηρής αναρρόφησης Τύπος: VCE 35 L AC Τύπος: VCE 45 L AC Σχετικές οδηγίες των Ε.Κ. 2006/42/EK (+2009/127/EK) 2004/108/EΚ 2011/65/EE Εφαρμοσθέντα εναρμονισμένα πρότυ-

Τάση ηλεκτρικού δικτύου V 220-240 220-240 Συχνότητα Hz 1~ 50-60 1~ 50-60 Μέγ. ισχύς W 1380 1380 Ονομαστική ισχύς W 1200 1200 Χωρητικότητα κάδου l34 43 Ποσότητα πλήρωσης υγρού l19 30 Ποσότητα αέρα (μέγ.) – Ηλεκτρική σκούπα – Στρόβιλος l/s l/s

Υποπίεση (μέγ.) – Ηλεκτρική σκούπα – Στρόβιλος hPa hPa

Τιμή ισχύος σύνδεσης των ηλεκτρικών

W 100-2200 100-2200 Είδος προστασίας -- IPX4 IPX4 Κατηγορία προστασίας -- I I Σύνδεση ελαστικού σωλήνα αναρρόφη- σης (C-DN/C-ID) mm 35 35 Μήκος x Πλάτος x Ύψος mm 520 x 380 x 580 520 x 380 x 695 Τυπικό βάρος λειτουργίας kg 12,5 13,5 Θερμοκρασία περιβάλλοντος (μέγ.) °C +40 +40 Μετρούμενες τιμές κατά EN 60335-2-69 Επιτρεπόμενη στάθμη ηχητικής ισχύος

dB(A) 69 69 Αβεβαιότητα K

dB(A) 1 1 Κραδασμοί στο χέρι/στο βραχίονα m/s

<2,5 <2,5 Αβεβαιότητα K m/s

Αριθ. ανταλλ. Μήκος καλω-
