MANUAL DE USUARIO VCE 35 L AC Flex

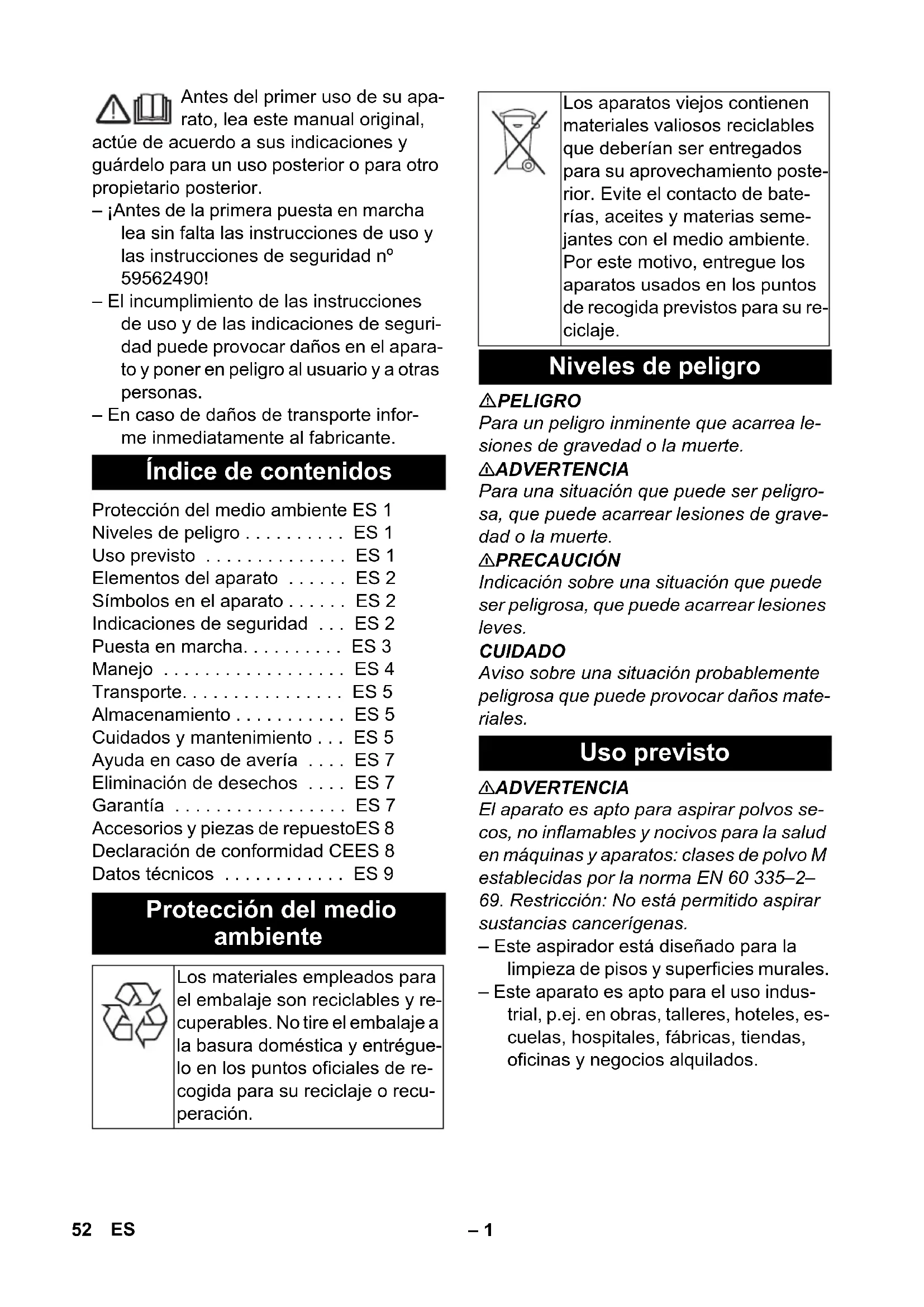

Onderdeelnr. Lengte snoer EU 297.534 7,5 m 51NL– 1 Antes del primer uso de su apa- rato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior. – ¡Antes de la primera puesta en marcha lea sin falta las instrucciones de uso y las instrucciones de seguridad nº 59562490! – El incumplimiento de las instrucciones de uso y de las indicaciones de seguri- dad puede provocar daños en el apara- to y poner en peligro al usuario y a otras personas. – En caso de daños de transporte infor- me inmediatamente al fabricante. PELIGRO Para un peligro inminente que acarrea le- siones de gravedad o la muerte. 몇 ADVERTENCIA Para una situación que puede ser peligro- sa, que puede acarrear lesiones de grave- dad o la muerte. 몇 PRECAUCIÓN Indicación sobre una situación que puede ser peligrosa, que puede acarrear lesiones leves. CUIDADO Aviso sobre una situación probablemente peligrosa que puede provocar daños mate- riales. 몇 ADVERTENCIA El aparato es apto para aspirar polvos se- cos, no inflamables y nocivos para la salud en máquinas y aparatos: clases de polvo M establecidas por la norma EN 60 335–2–

69. Restricción: No está permitido aspirar

sustancias cancerígenas. – Este aspirador está diseñado para la limpieza de pisos y superficies murales. – Este aparato es apto para el uso indus- trial, p.ej. en obras, talleres, hoteles, es- cuelas, hospitales, fábricas, tiendas, oficinas y negocios alquilados. Índice de contenidos Protección del medio ambiente ES 1 Niveles de peligro . . . . . . . . . . ES 1 Uso previsto . . . . . . . . . . . . . . ES 1 Elementos del aparato . . . . . . ES 2 Símbolos en el aparato . . . . . . ES 2 Indicaciones de seguridad . . . ES 2 Puesta en marcha. . . . . . . . . . ES 3 Manejo . . . . . . . . . . . . . . . . . . ES 4 Transporte. . . . . . . . . . . . . . . . ES 5 Almacenamiento . . . . . . . . . . . ES 5 Cuidados y mantenimiento . . . ES 5 Ayuda en caso de avería . . . . ES 7 Eliminación de desechos . . . . ES 7 Garantía . . . . . . . . . . . . . . . . . ES 7 Accesorios y piezas de repuestoES 8 Declaración de conformidad CEES 8 Datos técnicos . . . . . . . . . . . . ES 9 Protección del medio ambiente Los materiales empleados para el embalaje son reciclables y re- cuperables. No tire el embalaje a la basura doméstica y entrégue- lo en los puntos oficiales de re- cogida para su reciclaje o recu- peración. Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento poste- rior. Evite el contacto de bate- rías, aceites y materias seme- jantes con el medio ambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su re- ciclaje. Niveles de peligro Uso previsto 52 ES– 2 1 Electrodos 2 Manguera de aspiración 3 Gancho porta cables 4 Salida de aire, aire de trabajo 5 Bloqueo del cabezal de absorción 6 Adaptador universal 7 Entrada de aire, aire refrigerado del motor 8 Recipiente acumulador de suciedad 9 Cabezal de aspiración 10 Rodillo de dirección 11 Tubuladura de aspiración 12 Boquilla para suelos (no incluida en el suministro) 13 Tubería de aspiración (no incluida en el suministro) 14 Asa de transporte 15 Cubierta del filtro 16 Codo (no incluida en el suministro) 17 Regulador de potencia de aspiración (graduado) 18 Rosca de regulación de la potencia de aspiración (mín-máx) 19 Piloto de control 20 toma de corriente 21 Limpieza automática de filtro 22 Interruptor principal 23 Filtro plano de papel plegado 24 Limpieza de filtro 25 Soporte para boquilla para suelos 26 Soporte para la boquilla para juntas 27 Soporte para la tubería de absorción 28 Cable de conexión a la red 29 Placa de características 몇 ADVERTENCIA – Cuando se retorne el aire de escape al cuarto, debe existir en el mismo una tasa suficiente de renovación de aire L. Para respetar el valor límite requerido, el flujo volumétrico retornado debe ser como máximo el 50% del flujo volumé- trico de aire exterior limpio (volumen del cuarto V

x tasa de renovación de aire

). Sin una medida de aireación espe- cial, es aplicable: L

– El aparato y las sustancias para las que se debe utilizar, así como el proceso se- guro de eliminar el material tomado, sólo lo puede realizar personal cualificado. – Este aparato contiene polvo nocivo para la salud. Las tareas de vaciado y mantenimiento, así como el desecha- miento del depósito acumulador de pol- vo sólo podrán ser realizados por espe- cialistas ataviados con el correspon- diente equipo protector. – No utilice el aparato sin el sistema de fil- tración íntegro. – Se deben respetar las normativas de seguridad aplicables para los materia- les correspondientes a tratar. Elementos del aparato Símbolos en el aparato ADVERTENCIA: Este aparato contiene polvos nocivos para la salud. El vaciado y el mantenimiento, incluida la retirada de la bolsa de polvo, sólo la puede realizar per- sonal especializado que lleven un equipo de seguridad personal apropiado. No co- nectar antes de que el sistema de filtrado completo esté instalado. Filtro plano de papel plega-

Nº referencia 337.692 Saco filtrante de papel Nº referencia VCE 35:

Saco de basura Nº referencia 340.766 Indicaciones de seguridad 53ES– 3 El aparato permite 2 modos de funciona- miento: 1 Modo de aspiración industrial (clavija de enchufe no ocupada) 2 Modo de eliminar polvo (clavija de en- chufe ocupada) Conectar la manguera de aspiración y dotar con una boquilla de aspiración o conectar al aparato aspirador según el tipo de funcionamiento. 몇 ADVERTENCIA Al aspirar no retirar nunca el filtro plano de papel plegado. 몇 ADVERTENCIA Efectúe la aspiración únicamente con los elementos filtrantes; de lo contrario, el mo- tor de aspiración sufrirá daños y se pondrá en riesgo la salud de las personas debido a las emisiones de polvo fino. A través del manguito de empalme se deri- van cargas estáticas. Con los accesorios incluidos electroestáticos y con puesta a tierra se evitará la formación de chispas y descargas eléctricas. – El aparato está equipado con una bolsa de papel filtrante con pasado de cierre, VCE 35 - ref. 296.961 (5 unidades) o VCE 45 - ref. 340.758 (5 unidades). – El aparato está equipado con un saco de basura con pasador y tiras de cierre, ref. 340.766 (10 unidades). Nota: Con este aparato se puede aspirar todo tipo de polvos hasta la clase L. El uso de una bolsa colectora de polvo (ref. véase sistemas de filtros) está previsto legalmen- te. Indicación: El aparato es apto como aspi- rador industrial para aspirar polvos secos, no inflamables con valores AGW superio- res o igual a 0,1 mg/m

– Para la aspiración de polvo fino debe utilizarse una saco filtrante de papel o un saco de basura. Figura Desbloquear y extraer el cabezal de as- piración. Insertar el saco filtrante de papel. Colocar y bloquear el cabezal de aspi- ración. Figura Desbloquear y extraer el cabezal de as- piración. Insertar el saco de basura. Doblar el saco de basura por encima del depósito. Colocar y bloquear el cabezal de aspi- ración. CUIDADO Cuando cambie de la aspiración de lí- quidos a la aspiración en seco, tenga en cuenta lo siguiente: La aspiración de polvo seco con un ele- mento filtrante húmedo puede dañar el fil- tro haciendo que quede inservible. Secar bien el filtro húmedo antes de uti- lizarlo o sustituirlo por una seco. Si es necesario cambiar el filtro, se des- cribe en el punto "Cuidados y manteni- miento". Indicación: Si se aspira en húmedo de for- ma permanente, se recomienda utilizar un filtro plano de papel plegado PES (véase sistemas de filtro). 몇 ADVERTENCIA Al aspirar en húmedo no se pueden absor- ber polvos nocivos para la salud. Figura Desbloquear y extraer el cabezal de as- piración. Extraer hacia atrás el saco filtrante de papel. Tirar hacia arriba del pasador de cierre y cerrar bien el saco filtrante de papel al extraerlo. Puesta en marcha Sistema antiestático Aspiración en seco Montar el saco filtrante de papel Montar el saco de basura Cambio de aspiración húmeda a seca Aspiración de líquidos Extraer el saco filtrante de papel 54 ES– 4 Eliminar el caso de papel filtrante usado de acuerdo con las normativas vigentes. Colocar y bloquear el cabezal de aspi- ración. – Para aspirar suciedad líquida se debe retirar siempre el saco filtrante de pa- pel. Figura Desbloquear y extraer el cabezal de as- piración. Doblar hacia arriba el saco de basura. Extraer hacia arriba el orificio del saco de basura por encima del racor de aspi- ración y cerrar herméticamente. Cerrar herméticamente el saco de ba- sura con la tira de cierre por debajo del orificio. Extraer el saco de basura. Eliminar el saco de basura usada de acuerdo con las normativas vigentes. Colocar y bloquear el cabezal de aspi- ración. – Para aspirar suciedad líquida se debe retirar siempre el saco de basura. – Al aspirar suciedad húmeda con la bo- quilla para tapicerías o juntas (opcio- nal), o cuando se aspira principalmente agua de un recipiente, se recomienda desactivar la función „Limpieza auto- mática del filtro“. – Al alcanzar el máx. nivel de líquido se apaga automáticamente el aparato. – En el caso de líquidos no conducto- res (como emulsión de taladro, acei- tes y grasas), no se apaga el aparato cuando el recipiente esté lleno. Se debe comprobar el nivel continua- mente y vaciar a tiempo el recipiente. – Tras finalizar la aspiración de líquidos: limpiar el filtro plano de papel plegado con la limpieza para filtros y dejar que seque bien. Limpiar los electrodos con un cepillo. Limpiar y secar el recipiente con un paño húmedo. Figura La manguera de aspiración está equipada con un sistema de clip. Se pueden conectar todos los accesorios C-35/C-DN-35. Enchufe la clavija de red. Conectar el aparato con el interruptor principal. Ajustar la potencia de aspiración (min- max) en la rosca de regulación. Regular la potenciad aspiración con el regulador (graduado) PELIGRO ¡Peligro de lesiones y daños! La clavija sólo está diseñada para la conexión directa de herramientas eléctricas al aspirador. No está permitido utilizar la clavija de enchufe para otros fines. Introducir la clavija de red de la herra- mienta eléctrica en el aspirador. Conectar el aparato con el interruptor principal. Si el piloto se ilumina, la aspiradora está en modo standby. Nota: La aspiradora se enciende y apaga automáticamente con la herramienta eléc- trica. Nota: La aspiradora tiene un retraso de arranque de hasta 0,5 segundos y hasta 15 segundos de marcha en inercia. Nota: Valor de potencia de conexión de las herramientas eléctricas, véase Datos técni- cos. Figura Adaptar el adaptor universal a la co- nexión de la herramienta eléctrica. Quitar el saco de basura General Enganche de clip Manejo Conexión del aparato Ajustar la potencia de aspiración Regular la potencia de absorción Trabajar con herramientas eléctricas 55ES– 5 Figura Retirar el codo de la manguera de suc- ción. Montar el adaptador universal a la man- guera de aspiración. Figura Conectar el adaptador universal a la herramienta eléctrica, si es necesario recortar al diámetro necesario. El aparato dispone de una novedosa lim- pieza de filtro, especialmente efectiva con el polvo fino. El filtro plano de papel plega- do se limpia automáticamente cada 15 se- gundos con un soplo de aire (ruido vibran- te). Nota: La limpieza automática de filtro viene ajustada de fábrica. Nota: Sólo se puede apagar/encender la limpieza automática de filtro con el aparato apagado. – Apagar la limpieza automática de filtro: Pulsar el interruptor. El piloto de control del interruptor se apaga. – Encender la limpieza automática de fil- tro: Pulsar de nuevo el interruptor. El piloto de control del interruptor se ilumina en verde. Desconectar el aparato con el interrup- tor principal. Extraer el enchufe de la red. Vacíe el recipiente. Limpie el aparato por dentro y por fuera aspirándolo y frotar con un paño húme- do. Figura Almacene la manguera de aspiración y el cable de acuerdo con la ilustración. Coloque el aparato en un cuarto seco y protéjalo frente a un uso no autorizado. 몇 PRECAUCIÓN ¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte. Sacar el tubo de aspiración con la bo- quilla para suelos del soporte. Coger el aparato por el asa y la tubería de aspi- ración para el transporte. Al transportar en vehículos, asegurar el aparato para evitar que resbale y vuel- que conforme a las directrices vigentes. 몇 PRECAUCIÓN ¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento. Este aparato sólo se puede almacenar en interiores. PELIGRO Antes de efectuar cualquier trabajo en el aparato, hay que desconectar de la red eléctrica. Las máquinas de eliminación del polvo son dispositivos de seguridad para la prevención o la eliminación de riesgos tal y como se se- ñala en la BGV A1 (norma profesional). – Para la conservación del equipo, el usuario debe desmontar, limpiar y so- meter a las tareas de mantenimiento pertinentes el aparato, siempre que las circunstancias permitan hacerlo sin po- ner en peligro al personal de manteni- miento ni a ninguna otra persona. Entre las medidas preventivas apropiadas se encuentra la descontaminación antes del desmontaje. Es necesario adoptar precauciones en caso de ventilación forzada filtrada in situ; en ese caso, se desmonta el aparato, se limpia la su- perficie de mantenimiento y el personal debe estar debidamente protegido. – El exterior del aparato se debe descon- taminar aspirando el polvo y se debe limpiar con un paño; también se puede tratar con un material impermeabilizante antes de sacarlo de la zona peligrosa. Limpieza automática de filtro Desconexión del aparato Después de cada puesta en marcha Almacenamiento del aparato Transporte Almacenamiento Cuidados y mantenimiento 56 ES– 6 Una vez que se saque el aparato de la zona peligrosa, se debe considerar que todas sus partes están sucias. – Durante los trabajos de mantenimiento y reparación, se deben desechar todos los objetos que estén sucios y no se puedan limpiar suficientemente. Dichos objetos deberán ser desechados en bolsas no transparentes, en concordan- cia con las disposiciones vigentes rela- tivas a la eliminación de ese tipo de re- siduos. 몇 ADVERTENCIA Se deben revisar regularmente los disposi- tivos de seguridad para evitar peligros. Esto significa que, al menos una vez al año, el fabricante o una persona cualifica- da, debe comprobar el funcionamiento de las cualidades técnicas, p.ej. estanqueidad del aparato, daño del filtro, funcionamiento de los dispositivos de control. CUIDADO ¡Peligro de daños en la instalación! No uti- lizar productos de limpieza que contengan silicona. – Aquellos trabajos de mantenimiento o cuidados los puede realizar usted mis- mo. – La superficie del aparato y el lateral in- terno del depósito se deben limpiar re- gularmente con un paño húmedo. 몇 ADVERTENCIA Peligro por polvo nocivo para la salud. Al realizar trabajos de mantenimiento (p.ej. cambio de filtro), utilice una mascarilla pro- tectora P2 o superior y ropa de un solo uso. Abrir la cubierta del filtro. Extraer el filtro plano de papel plegado. Eliminar el filtro plano de papel plegado usado en una bolsa cerrada que no deje salir el polvo de acuerdo con las normativas vigentes. Eliminar la suciedad caída en el lateral de aire limpio. Coloque el nuevo filtro plano de papel plegado. Presionar todo el borde espuma filtran- te hacia abajo en el canto. Cerrar la cubierta del filtro, se debe oír cómo encaja. Figura Desbloquear y extraer el cabezal de as- piración. Extraer hacia atrás el saco filtrante de papel. Tirar hacia arriba del pasador de cierre y cerrar bien el saco filtrante de papel al extraerlo. Eliminar el caso de papel filtrante usado de acuerdo con las normativas vigen- tes. Insertar un nuevo saco filtrante de pa- pel. Colocar y bloquear el cabezal de aspi- ración. Figura Desbloquear y extraer el cabezal de as- piración. Doblar hacia arriba el saco de basura. Extraer hacia arriba el orificio del saco de basura por encima del racor de aspi- ración y cerrar herméticamente. Cerrar herméticamente el saco de ba- sura con la tira de cierre por debajo del orificio. Extraer el saco de basura. Eliminar el saco de basura usada de acuerdo con las normativas vigentes. Insertar un nuevo saco de basura. Doblar el saco de basura por encima del depósito. Colocar y bloquear el cabezal de aspi- ración. Desbloquear y extraer el cabezal de as- piración. Limpiar los electrodos con un cepillo. Colocar y bloquear el cabezal de aspi- ración. Cambiar el filtro plano de papel plegado Cambiar el saco filtrante de papel Cambiar el saco de basura Limpiar los electrodos 57ES– 7 PELIGRO Antes de efectuar cualquier trabajo en el aparato, hay que desconectar de la red eléctrica. Nota: Si ocurre una avería (p.ej. rotura del filtro), se debe apagar inmediatamente el aparato. Antes de ponerlo de nuevo en marcha, se debe solucionar la avería. Comprobar la clavija y el seguro del su- ministro de corriente. Comprobar el cable, enchufe, electro- dos y la clavija del enchufe del aparato. Conexión del aparato Vacíe el recipiente. Apagar el aparato, esperar 5 segundos y volver a encender tras 5 segundos. Limpiar los electrodos y el espacio en- tre los electrodos con un cepillo. Eliminar las obstrucciones de la boqui- lla, tubo o manguera de aspiración o el filtro plano de papel plegado. Cambiar el saco filtrante de papel lleno. Cambiar el saco de basura lleno. Encajar correctamente la cubierta del filtro. Cambiar el filtro plano de papel plega- do. Comprobar la conexión de la herra- mienta eléctrica. Figura Comprobar/corregir la posición de mon- taje del filtro plano de papel plegado. Cambiar el filtro plano de papel plegado. Limpiar los electrodos y el espacio en- tre los electrodos con un cepillo. Controlar el nivel del líquido no conduc- tor de electricidad permanentemente. La manguera de aspiración no está no conectada Avisar al servicio técnico. Avisar al servicio técnico. Si la avería no se puede solucionar el aparato debe ser revisado por el servi- cio técnico. Se debe eliminar el aparato de acuerdo con las normativas vigentes cuando caduque. En todos los países rigen las condiciones de garantía establecidas por nuestra em- presa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se de- ban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al dis- tribuidor donde adquirió el aparato o al ser- vicio al cliente autorizado más próximo a su domicilio. Ayuda en caso de avería La turbina de aspiración no funciona La turbina de aspiración se desconecta La turbina de aspiración no funciona tras vaciar el recipiente La capacidad de aspiración disminuye Pérdida de polvo durante la aspiración El sistema automático de desconexión (aspiración en húmedo) no arranca La limpieza automática de filtro no funciona La limpieza automática de filtro no se puede apagar La limpieza automática de filtro no se puede encender Servicio de atención al cliente Eliminación de desechos Garantía 58 ES– 8 – Sólo deben emplearse accesorios y piezas de repuesto originales o autori- zados por el fabricante. Los accesorios y piezas de repuesto originales garanti- zan el funcionamiento seguro y sin ave- rías del aparato. – Podrá encontrar una selección de las piezas de repuesto usadas con más frecuencia al final de las instrucciones de uso. Nº referencia 369.845 Figura Desmontar la tira de cerdas. Montar los labios de goma. Nota: El lateral estructurado del borde de goma tiene que estar para afuera. Por la presente declaramos que la máqui- na designada a continuación cumple, tanto en lo que respecta a su diseño y tipo cons- tructivo como a la versión puesta a la venta por nosotros, las normas básicas de segu- ridad y sobre la salud que figuran en las di- rectivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento ex- plícito. Los abajo firmantes actúan con plenos po- deres y con la debida autorización de la di- rección de la empresa. Responsable de documentación: E. Rühle FLEX Elektrowerkzeuge GmbH Bahnhofstr. 15 71711 Steinheim/Murr Steinheim/Murr, 2014/10/01 Accesorios y piezas de repuesto Set de limpieza Denominación Nº de pedido Unidad Codo (plástico, AS)

Tubería de aspi- ración (metal)

Boquilla larga (pieza de repues- ta)

Montar los labios de goma de la boquilla de suelos (aspiración de líquidos) Declaración de conformidad

Tensión de red V 220-240 220-240 Frecuencia Hz 1~ 50-60 1~ 50-60 Potencia Máx. W 1380 1380 Potencial nominal W 1200 1200 Capacidad del depósito l 34 43 Cantidad de líquido l 19 30 Cantidad de aire (máx.) – Aspiradora – turbina l/s l/s

Depresión (máx.) – Aspiradora – turbina hPa hPa

Valor de conexión de potencia de las herramientas eléctricas W 100-2200 100-2200 Categoria de protección -- IPX4 IPX4 Clase de protección -- I I Toma de tubo flexible de aspiración (C- DN/C-ID) mm 35 35 Longitud x anchura x altura mm 520 x 380 x 580 520 x 380 x 695 Peso de funcionamiento típico kg 12,5 13,5 Temperatura ambiente (máx.) °C +40 +40 Valores calculados conforme a la norma EN 60335-2-69 Nivel de presión acústica L

dB(A) 69 69 Inseguridad K

dB(A) 1 1 Valor de vibración mano-brazo m/s

<2,5 <2,5 Inseguridad K m/s

Saco de filtro de papel Nº de enco- menda VCE 35:
