Apparaattype	Industriële stofzuiger
Reservoircapaciteit	35 liter
Motortype	Wisselstroommotor (AC)
Zuigkracht	Vermogen varieert per model
Filtratie	Effectief filtersysteem voor fijne deeltjes
Inclusief accessoires	Borstel, platte zuigmond, filter
Gewicht	Lichtgewicht voor eenvoudig transport
Aanbevolen gebruik	Reiniging van bouwplaatsen, werkplaatsen en industriële ruimtes
Onderhoud	Regelmatige reiniging van het filter en legen van het reservoir
Veiligheidsinstructies	Alleen gebruiken op droge oppervlakken, geen vloeistoffen opzuigen
Garantie	2 jaar fabrieksgarantie

Veelgestelde vragen - VCE 35 L AC Flex

De Flex VCE 35 L AC stofzuiger gaat niet aan, wat moet ik doen?

Controleer of de stofzuiger goed is aangesloten en of het stopcontact werkt. Als het probleem aanhoudt, controleer dan de zekering van de stofzuiger.

Hoe maak ik het filter van de Flex VCE 35 L AC stofzuiger schoon?

Om het filter schoon te maken, verwijdert u het uit de stofzuiger en spoelt u het af met lauw water. Laat het volledig drogen voordat u het terugplaatst.

Waarom verliest de Flex VCE 35 L AC stofzuiger zuigkracht?

Vermogensverlies kan worden veroorzaakt door een verstopt filter, een volle zak of een blokkade in de slang. Controleer en reinig deze onderdelen.

De stofzuiger maakt een vreemd geluid, wat betekent dat?

Een vreemd geluid kan duiden op een blokkade of een probleem met de motor. Controleer of er iets de slang of het filter blokkeert.

Welk type zakken moet ik gebruiken met de Flex VCE 35 L AC stofzuiger?

Gebruik alleen compatibele zakken die specifiek zijn ontworpen voor het model Flex VCE 35 L AC om optimale prestaties te garanderen.

Hoe ontkalk ik de stofzuiger als er water wordt gebruikt?

Als er water wordt gebruikt, zorg er dan voor dat u het reservoir na elk gebruik leegt en reinigt. Gebruik een mengsel van water en azijn om de interne delen te ontkalken.

De Flex VCE 35 L AC stofzuiger wordt te heet, wat moet ik doen?

Als de stofzuiger oververhit raakt, zet hem dan onmiddellijk uit en laat hem afkoelen. Controleer of het filter en de zak niet verstopt zijn.

Waar kan ik reserveonderdelen vinden voor de Flex VCE 35 L AC stofzuiger?

Reserveonderdelen zijn te vinden op de officiële Flex-website of bij erkende dealers.

Hoe bewaar ik de Flex VCE 35 L AC stofzuiger?

Bewaar de stofzuiger op een droge en koele plaats, uit direct zonlicht en vochtigheid.

Kan ik de Flex VCE 35 L AC stofzuiger gebruiken op delicate oppervlakken?

Ja, maar gebruik een geschikt accessoire en stel de zuigkracht in om beschadiging van delicate oppervlakken te voorkomen.

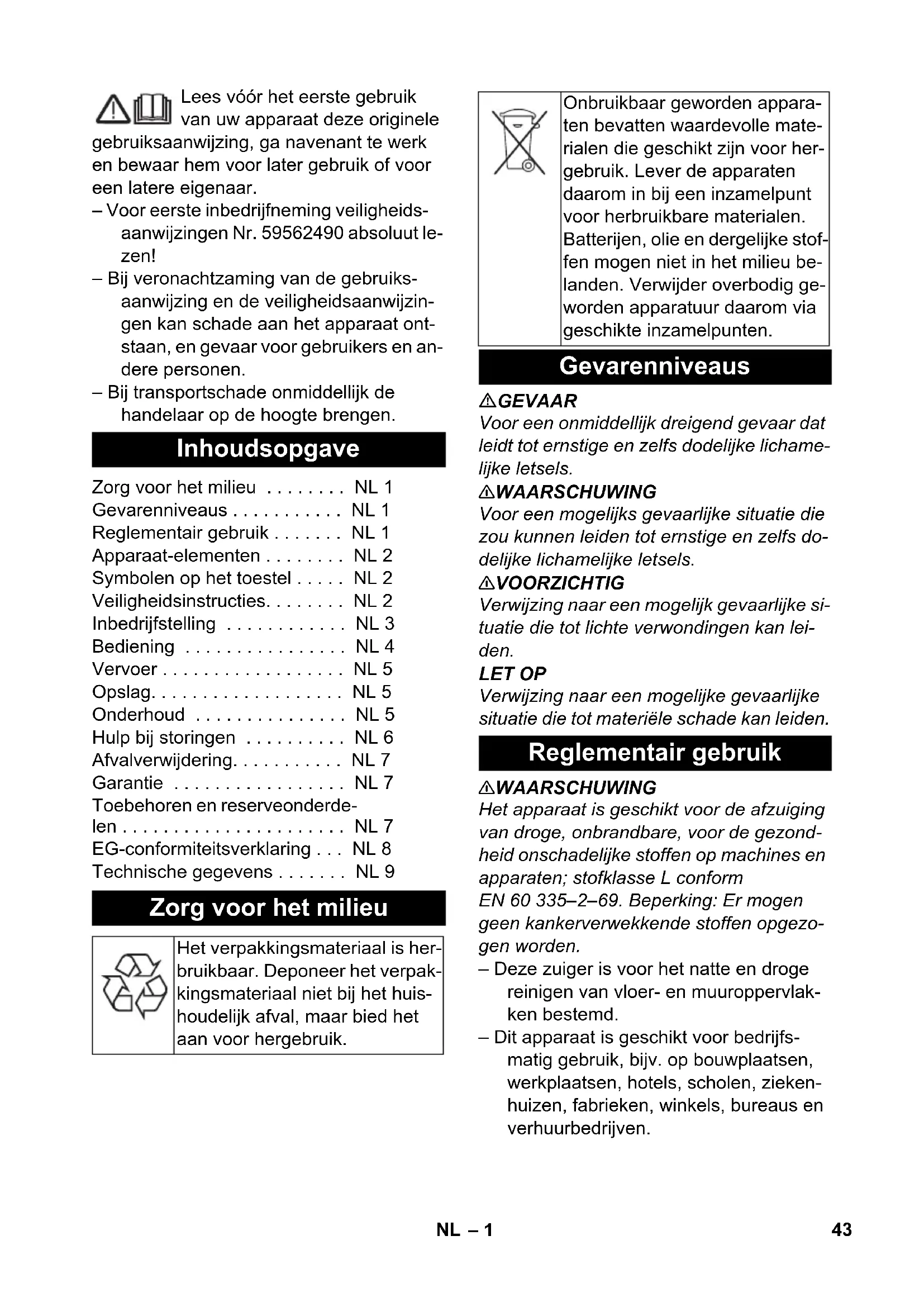

GEBRUIKSAANWIJZING VCE 35 L AC Flex

Lees voor het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Voor eerste inbedrijfneming veiligheidsaanwijzingen Nr. 59562490 absolut lezen!
Bij veronachtzaming van de gebruiks aanwijzing en de veiligheidsaanwijzingen kan schade aan het apparaat ontstaan, en gevaar voor gebruikers en andere Personen.
Bij transportschade onmiddelijk de handelaar op de hoogte brengen.

Inhoudsopgave

Zorg voor het milieu NL 1
Gevarenniveauus. NL 1
Reglementair gebruik . . . . . . NL 1
Apparaat-elementen.. NL 2
Symbolen op het toestel . . . . NL 2
Veiligheidsinstructies. NL 2
Inbedrijfstelling NL 3
Bediening NL4
Vervoer NL5
Opslag. NL 5
Onderhoud NL 5
Hulp bij storingen NL 6
Afvalverwijdering.. NL 7
Garantie NL7
Toebehoren en reserveonderdenlen. NL 7
EG-conformiteitsverklaring...NL8
Technische gegevens. NL 9

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materiaren die geschikt zich voor hergebruik. Lever de apparaten aanrom in bij eeninzamelpunt voor herbruibare materialen. Batterijen, olie en dergelijk stoffen mogen Niet in het milieu belanden. Verwijder overbodig geworden apparatuurARAOM via geschichte inzamelpunten.

Gevarenniveaus

GEVAAR

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijk letsels.

WAARSCHUWING

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs dodelijk jlichamelijke letsels.

△VOORZICHTIG

Verwijzing maar een möglichke gevaarlijke situation die tot lichte verwondingen kan leiden.

LET OP

Verwijzingaar een mogelijk gevaarlijke situatie die tot materiele schade kan leiden.

Het apparaat is geschikt voor de afzuiiging van droge, onbrandbare, voor de gezondheid onschadelijke stoffen op machines en apparaten; stofklasse L conform EN 60 335-2-69. Beperking: Er mogen geen kankerverwekkende stoffen opgezogen worden.

• Deze zuiger is voor het natte en droge reinigen van vloer- en muuroppervlakken bestemd.
• Dit apparaat is geschikt voor bedrijsmatig gebruik, bijv. op bouwplaatsen,werkplaatsen, hotels, scholen,ziekenhuizen, fabrieken, winkels, bureau enverhuurbedrijven.

Apparaat-elementen

1 Elektroden
2 Zuigslang
3 Kabelhaak
4 Luchtuitstroming, werklundt
5 Vergrendeling van de zuigkop
6 Universe adapter
7 Luchttoevoer, motor-koellucht
8 Vuilreservoir
9 Zuigkop
10 Zwenkwiei
11 Luchtinlaatleidingen
12 Vloersproeier (niet meegeleverd)
13 Zuigbuis (niet meegeleverd)
14 Handgreep
15 Filterafdekking
16 Bocht (niet meegeverd)
17 Zuigkrachtregelaar (traploos)
18 Draairegelaar voor zuigcapaciteit (minmax)
19 Controlelampje
20 Contactdoos
21 Automatische filterreiniging
22 Hoofdschakelaar
23 Vlak harmonicafilter
24 Filterreiniging
25 Houser voor vloersproeier
26 Houser voor voegsproeier
27 Houser voor zuigbuizen
28Netkabel
29 Typeplaatje

Symbolen op het toestel

WAARSCHUWING: Dit apparaat bevatsstof dat schadelijk is voor de gezondheid.Lediging en onderhoud, inclusief het verwijderen van de stofzak, mogen enkel uitgevoerd worden door vakkundige personen die geschikte persoonlijke beschermingsmiddelen dragen. Niet inschaken vooraleer het volledige filtersystem geinstalleerd is.

Vlak harmonicafter
Bestel-nr. 337	.692
Papieren filterzak
Bestel-nr. VCE 35:296.961VCE 45:340.758
Afvalzak
Bestel-nr. 340	.766

Veiligheidsinstructies

△WAARSCHUWING

• Indien de retourlucht in de ruimte teruggeblazen worden,要去en voldoende ventilatiegraad L in de ruimte voorhonden zich. Om de vereiste grenswaarden na te leven, mag de teruggevoerde volumestroom maximaal 50% van de volumestroom verse lucht (ruimtevolume V_R× luchtverversingspercentage L_W bedragen. Zonder bijzondere ventilatiemaatregelen geldt het volgende: L_W = 1h - 1
• Gebruik van het apparaat en de substanties waarvoor het moet worden gebruikt, incl. de veilige werkwijze bij de afvoer van het opgezogen materiaal alleen door geschoold personeel.
• Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Legings- en onderhoudswerkzaamheden, inclusief het verwijderen van de stofverzamelcontainer, mogen alleen worden uitgevoerd door vaklui die de nodige beschermingskleding dragen.
• Apparaat zich zonder het volledige filter-systeme geombriken.
• De toe te passen veiligheidsbepalingen betreffende de te behandelen materiai-len要去en in acht genomen worden.

Inbedrijfstelling

Het apparaat kan op 2 manieren gebrukt worden:

1 Gebruik als industrielle stofzuiger (stop-contact nicht gebruikt)
2 Gebruiker als ontstoffer (stopcontact gebruikt)

Zuigslang aansluiten en afhankelijk van de gebruikssoort van zuigkop voorzien of op het stofopwekkende apparaat aansluiten.

WAARSCHUWING

Bij het zuigen mag de vlakvouwfilter nooit verwijderd worden.

△WAARSCHUWING

Nooit zonder filtrerelement zuigen aangezien anders de zuigmotor beschadigd worden en door het verhoogde emissie van fijn stof een gezondheidsrisico ontstaat!

Antistatisch system

Door de geaarde aansluitmof worden statische ladingen afgeleid. Daardoor worden met het meegeleverde, elekstrostatisch geaarde toebehoren vonkvorming en stroomschokken verhinderd.

Droogzuigen

• Het apparaat is uitgerust met een papieren filterzak met sluiting, VCE 35 - bestelnr. 296.961 (5 stuks) c.q. VCE 45 - bestelnr. 340.758 (5 stuks).
• Het apparatus is met een afvalzak met afsluitschuif en afsluitstrip uitgerust, bestelnr. 340.766 (10 stuks).

Instructie: Met dit apparaat+kunnen alle soorten stof tot stofklasse L opgezogen worden. Het gebruik van een stofverzamelzak (bestelnummerzie Filtersystemen) is wettelijk voorgeschreven.

Instructie: Het apparaat is als industrielle stofzuiger geschikt voor het opzuigen van droog, onbrandbaar stof met AGW-waarden groter dan 1mg / m^3

Bij het opzuigen van fijnstof moet aanvullend een papieren filterzak of een afvalzak gebruikt worden.

Papieren filterzak aanbrengen

Afbeelding A

Zuigkop ontgrendelen en wegemen.
Papieren filterzak erin steken.
Zuigkop eropzetten en vergrendelen.

Afvalzak aanbrengen

Afbeelding

Zuigkop ontgrendelen en wegemen.
Afvalzak erop steken.
Afvalzak over reservoir stulpen.
Zuigkop eropzetten en vergrendelen.

Omschakeling van nat- naardroogzuigen

LETOP

Opletten bij wisselen van nat- maar droogzuigen:

zuigen van droog stof met nat filterelement verstopt de filter en kan deze onbruikbaar make.

Nat filter voor gebruik goed drogen of door een droog verrangen.
Indien nodig de filter verrangen Zoals beschreiben in punt "Instandhouding en onderhoud".

Instructie: Bij continu natzuigen raden wij aan om een vlakke PES-harmonicafter te gebruiken (zie Filtersystemen).

Natzuigen

WAARSCHUWING

Bij net natzuigenogensogenstoffenop- gezogenwordendie schadelijk+zijn voor de gezondheid.

Papieren filterzak verwijderen

Afbeelding C

Zuigkop ontgrendelen en wegemen.
Papieren filterzak maarachten eruit trekken.
Afsluitschuif maar boven trekken en papieren filterzak bij het eruitnemen goed afsluiten.
Verwijder de papieren filterzak volgens de wettelijk bepalingen.
Zuigkop eropzetten en vergrendelen.

Bij het opzuigen van nat vuil moet.altijd de papieren filterzak verwijderd worden.

Afvalzak verwijdenen

Afbeelding D

Zuigkop ontgrendelen en wegemen.
Afvalzak omhoog stulpen.
Opening van de afvalzak over het zuigaansluitstuk waar achteren eruit trekken en goed afsluiten.
Afvalzak met sluitstrip onder de opening goed afsluiten.
Afvalzak eruit nemen.
Gebruikte afvalzak volgens de wettelijkke bepalingen afvoeren.
Zuigkop eropzetten en vergrendelen.

-Bij het opzuigen van nat vuil moet alttijd de afvalzak verwijderd worden.

Algemeen

Bij het opzuigen van nat vuil met de kussen- of voegensproeier, en/of indien er overwegend water uit een container opgezogen worden, raden wij u aan om de functie 'Automatische filterreiniging' uit te zetten.
Bij het bereiken van de max. vulstand schakelt het apparaat automatischuit.
Bij Niet geleidende vloeistoffen (b.v. booremulsie, oliën en vetten) worden het toestel bij een volle container niet uitschakeld. De vulstand要去 voortdurend gecontroleerd worden en de container要去ijdig geleegd worden.
- Na beeindiging van het natzuigen: Vlakvouwfiter met de filterreiniger schoonmaken en filter voldoende latent drogen. Elektroden met een borstel reinigen. Reservoir met een vochtige doek reinigen en drogen.

Clipverbinding

Afbeelding

De zuigslang is van een clip-systeem voorzien. Alle C-35/C-DN-35 accessoires kūnen worden aangesloten.

Bediening

Apparaat inschakelen

Steek de netstekker in de contactdoos.
Schakel het apparaat aan de hoofdschakelaar in.

Zuigcapaciteit instellen

Zuigcapaciteit (min-max) instellen met de draairegelaar.

Zuigkracht regelen

Zuigkracht met de zuigkrachtregelaar regelen (traploos).

Werken met elektrische werktuigen

△GEVAAR

Gevaar voor letsels en beschadigingen! Het stopcontact ist alleen voor derechtstreekse aansluiting van elektrisch gereedschap aan de zuiger bestemd. leder ander gebruik van het stopcontact ist Niet togetsaan.

Stroomstekker van het elektrische werktuig aan de zuiger insteken.
Schakel het apparaat aan de hoofdschakelaar in.

Controllampje brandt, stofzuiger staat in standby-modus.

Aanwijzing: De zuiger worden met het elektrische gereedschap automatisch in- en uitgeschakeld.

Aanwijzing: De zuiger heeft een aanloopvertraging van max. 0,5 seconden en een nalooptijd van max. 15 seconden.

Aanwijzing: Voor vermogensaansluitwaarde van het elektrische gereedschap,zie Technische gegevens.

Afbeelding F

Universele adapter aan de aansluiting van het elektrische werktuig aanpassen.

Afbeelding

Elleboog aan de zuigslang verwijderen.
Universele adapter op zuigslang mon-teren.

Afbeelding H

Universele adapter aan elektrische werktuig aansluiten, zo nodig op juiste diameter knippen.

Het apparaat beschikt over een neue filterreiniging, bijzonder effectief bij因其stof. Daar bij worden de vlakvouwfiter alle 15 seconden automatisch gereinigd door een luchtstoot (pulserend geluid).

Aanwijzing: De automatische filterreinigung is af fabriek ingeschakeld.

Aanwijzing: Het UIT-/inschakelen van de automatische filterreiniging is alleen mogelijk, wonneer het apparaat is ingeschakeld.

• Automatische filterreiniging uitschakelen:

schakelaar bedieren. Controlelampje in de schakelaar staatuit.
- Automatische filterreiniging inschakelen:
→ schakelaar opnieuw bedieren. Controlampje in de schakelaar brandt groen.

Apparaat uitschakelen

Schakel het apparaat aan de hoofdschakelaaruit.
Netstekker uittrekken.

Na elk bedrijf

Reservoir leegmake.
Apparaat aan de binnen- en buitenkant reinigen door afzuiigen en afvegen met een vochtige doeK.

Apparaat opslaan

Afbeelding

Zuigslang en stroomkabel bewaren in overeenstemming met de afbeelding.
Apparaat in een droge ruimteplaatsen en beveiligien gegen onbevoegd gebruik.

Vervoer

△VOORZICTHIG

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het gewicht van het apparatus.

Zuigbuis met vloerkop uit de houder nemen. Draag het apparaat aan de draaggrep en aan de zuigbuis.
Bij het transport in voertuigen要去 het apparaat conform de geldige richtlijnen beveiligd worden gegen verschuiven en kantelen.

Opslag

△VOORZICHTIG

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen inRCTn.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

△GEVAAR

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Stofverwijderende machines zijn veiligheidsinrichtingen voor het voorkomen of elimineren van gevaren in de zin van BGV A1.

Voor het onderhoud door de gebruiker要去 het apparaat uit elkaar genomen, gereinigd en onderhonden worden, voor zover dat uitgevoerd kan worden zonder dat waar bij bevaren ontstaan voor het onderhoudspersoneel en andere Personen. Geschikte voorzorgsmaatregelen bevatten het ontgiften voor de demontage. Voorzorgen nemen voor lokaal gefilterde kunstmatigeverluchting op deplaats waar het apparaat uit elkaar genomen worden, reiniging van het onderhoudsoppervlak en geschikte bescherming van het personeel.

• De buitenkant van het apparaat moet ontgift en schoongeveegd worden of behandeld worden met afdichtingsmaterial vooraleer het uit het gevaarlijke gebied genomen worden. Alle onderden van het apparaat moeten beschouwd worden als verontreinigd indien ze uit het gevaarlijke gebied genomen worden.
  Bij de uitvoering van onderhouds- en herstellingswerkzaamheden要去en alle verontreinigde voorwerpen die nicht voldoende gereinigd+kennen worden, weggegooid worden. Zulke voorwerpen要去en in ondoorlaatbare zakken en overeenkomstig de geldende bepalingen betreffende de verwijdering van dat soort afval verwijderd worden.

△WAARSCHUWING

Veiligheidsinrichtingen ter voorkoming van gevaren moeten regelmatig onderhonden worden. Dat betekent tenminste een keer per Jaar door de fabrikant of een opgeleide person gecontroleerd worden op een veiligheidstechnisch perfecte toestand, bv. dichtheid van het apparaat, beschadiging van de filter, functie van de contro-inrichtingen.

LETOP

Gevaar voor beschadiging! Geen onderhoudsmiddelen met siliconen gebruiken.

Eenvoudige onderhouds- en controlewerkzaamheden kurz u zich uitvoeren.
- De oppervlakten van het apparaat en de binnenkant van de container dienen regelmatig met een vochtige doek gereinigd te worden.

WAARSCHUWING

Gevaar door stof dat schadelijk is voor de gezondheid. Bij onderhoudswerkzaamheden (bv. filtervervanging)ademmasker P2 ofeer en wegwerpkledij dragen.

Vlakvouwfilter verrangen

Filterafdekking openen.
Vlakvouwfilter eruitnemen.
Gebrachte vlakvouwfilter in een stoffdichte, gesloten zak en conform de de wettelijkke voorschriften als afval verweken.
Vuil dat aan de verseluchtkant is gaan zitten, verwijderen.
Nieuwe vlakvouwfilterplaatsen.
Schuimrand van filter helemaal maar beneden aan de kant drukken.
Filterafdekking sluiten, moet hoorbaar in elkaar sluiten.

Papieren filterzak verrangen

Afbeelding C

Zuigkop ontgrendelen en wegemen.
Papieren filterzak maarachten eruit trekken.
Afsluitschuif maar boven trekken en papieren filterzak bij het eruitnemen goed afsluiten.

Verwijder de papieren filterzak volgens de wettelijk bepalingen.
Nieuwe papieren filterzak erin steken.
Zuigkop eropzetten en vergrendelen.

Afvalzak verrangen

Afbeelding D

Zuigkop ontgrendelen en wegemen.
Afvalzak omhoog stulpen.
Opening van de afvalzak over het zuigaansluitstukaar achteren eruit trekken en goed afsluiten.
Afvalzak met sluitstrip onder de opening goed afsluiten.
Afvalzak eruit nemen.
Gebruikte afvalzak volgens de wettelijkke bepalingen afvoeren.
Nieuwe afvalzak erop steken.
Afvalzak over reservoir stulpen.
Zuigkop eropzetten en vergrendelen.

Elektrodes reinigen

Zuigkop ontgrendelen en wegemen.
Elektrodes met een borstel schoonma-ken.
Zuigkop eropzetten en vergrendelen.

Hulp bij storingen

△GEVAAR

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Aanwijzing: Wanner er een storing (bijv. filterbreuk) opttreedt, moet het apparaat onmiddelijk worden uitgeschakeld. De storing worden verholpen voordat het apparaat opnieuw worden ingeschakeld.

Stekker en zekering van de stroom-voorziening controeren.
Stroomkabel, stekker, elektroden en contactdoos van het apparatus controleren.
Apparaat inschakelen.

Zuigturbine schakelt uit

Reservoir leegmaken.

Zuigturbine start na het legen van de container Niet opnieuw

Apparaat uitschakelen en 5 seconden wachten, na 5 seconden weeer aanzetten.
Elektrodes en de:tussenruimte van de elektrodes met een borstel schoonma-ken.

Zuigkracht worden minder

Verstoppingen uit zuigmondstuk, zuigbuis, zuigslang of vlakvouwfiter weghalen.
Volpe papieren filterzak verrangen.
Volle afvalzak verrangen.
Filterafdekking goed vastklikken.
Vlakvouwfilterervangen.
Aansluiting elektrisch werktuig testen.

Er ontsnapt stof bij het zuigen

Afbeelding

Correcte montagepositie van de vlakvouwfelter controeren/corrigeren.
Vlakvouwfilterervangen.

Uitschakelmechanisme (natzuigen) springt nicht aan

Elektrodes en de:tussenruimte van de elektrodes met een borstel schoonma-ken.
Vulstand bij elektrisch nicht leidende vloeistof voortdurend controeren.

Zuigslang nicht aangesloten.

Automatische filterreiniging kan nicht uitgeschakeld worden

Klantendienst contacteren.

Automatische filterreiniging kan nicht ingeschakeld worden

Klantendienst contacteren.

Klantenservice

Indien de storing nicht kan worden opgelost, moet het toestel door de klantendienst gecontroleerd worden.

Afvalverwijdering

Het apparaat dient conform de wettelijk voorschriften aan het einde van de levensduur als afval verwerkt te worden.

Garantie

In ieder land+zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepa-lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Toebehoren en reserveonderdelen

• Er mogen uitsluitend toebehoren en reserveonderdelen gezrukt worden die door de fabrikant zich vrijgegeben. Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werkung van het apparaat.
  Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.

Reinigungsset

Bestel-nr. 369.845

Benaming Bestel	Inr. Stuks
Bochten (kunst-stof, AS)	398.446 1
Zuigbuis (van metaal)	385.514 2
Spleetsproeier (vervangstuk)	385.530 1
Vloersproeier 300	.659 1

Rubberen lippen van de vloersproeier aanbrengen (natzuigen)

Afbeelding K

Borstelstrook demonteren.
Rubber strippen inbouwen.

Aanwijzing: De gestructueerde kant van de rubber strippen要去aar buiten wijzen.

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbeteffende EG-richtlijnen. Deze verklaring verliestaar geldigheid wanner zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Droog-/natzuiger

Type: VCE 35 L AC

Type:VCE 45 L AC

Van toepassing+zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

2011/65/EU

Toegepaste geharmoniseerde normen

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN 62233: 2008

EN 50581

Toegepaste landelijkne normen

De ondertekenaars handelen in opdracht en met volmacht van de bedrijfsleiding.

Documentatieverantwoordelijke:

E. Ruhle

		VCE 35 L AC VCE 45 L AC
Netspanning V 220-240 220-240
Frequentie Hz 1~ 50-60 1~ 50-60
Max. vermogen W 1380 1380
Nominaal vermogen W 1200 1200
Inhoud reservoir I 34 43
Vulhoeveelheid vloeistof I 19 30
Luchthoeveelheid (max.)
- Zuiger	I/s	53	53
- Turbine	I/s	74	74
Onderdruk (max.)
- Zuiger	hPa	240	240
- Turbine	hPa	254	254
Vermogensaansluitwaarde van het elektrische gereedschap	W 100-2200	100-2200
Beveiligingsklasse	-- IPX4	IPX4
Beschermingsklasse	-- I	I
Zuigslangaansluiting (C-DN/C-ID)	mm	35 35
Lengte x bredte x hoogte	mm	520 x 380 x 580	520 x 380 x 695
Typisch bedrijfsgewicht	kg	12,5	13,5
Omgevingstemperatuur (max.)	°C	+40	+40
Bepaalde waarden conform EN 60335-2-69
Geluidsdrukniveau LpA	dB(A)	69 69
Onzekerheid KpA	dB(A)	1	1
Hand-arm vibratiewaarde	m/s2	<2,5	<2,5
Onzekerheid K	m/s2	0,2	0,2

Stroomkabel	H07RN-F 3x1,5 mm²
	Onderdeelnr.	Lengte snoer
EU	297.534	7,5 m

Bestillingsnr. 369,845

Betegnelse Bestil-lingsnr.		Styk.
Rørbøjning(kunststof, AS)	398.446 1
Sugerør (metal) 3	85.514 2
Fugedyse (reser-vedel)	385.530 1
Gulvmundstykke	300.659 1

Beställ. nr. 369.845
