ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CCC 60N CANDY

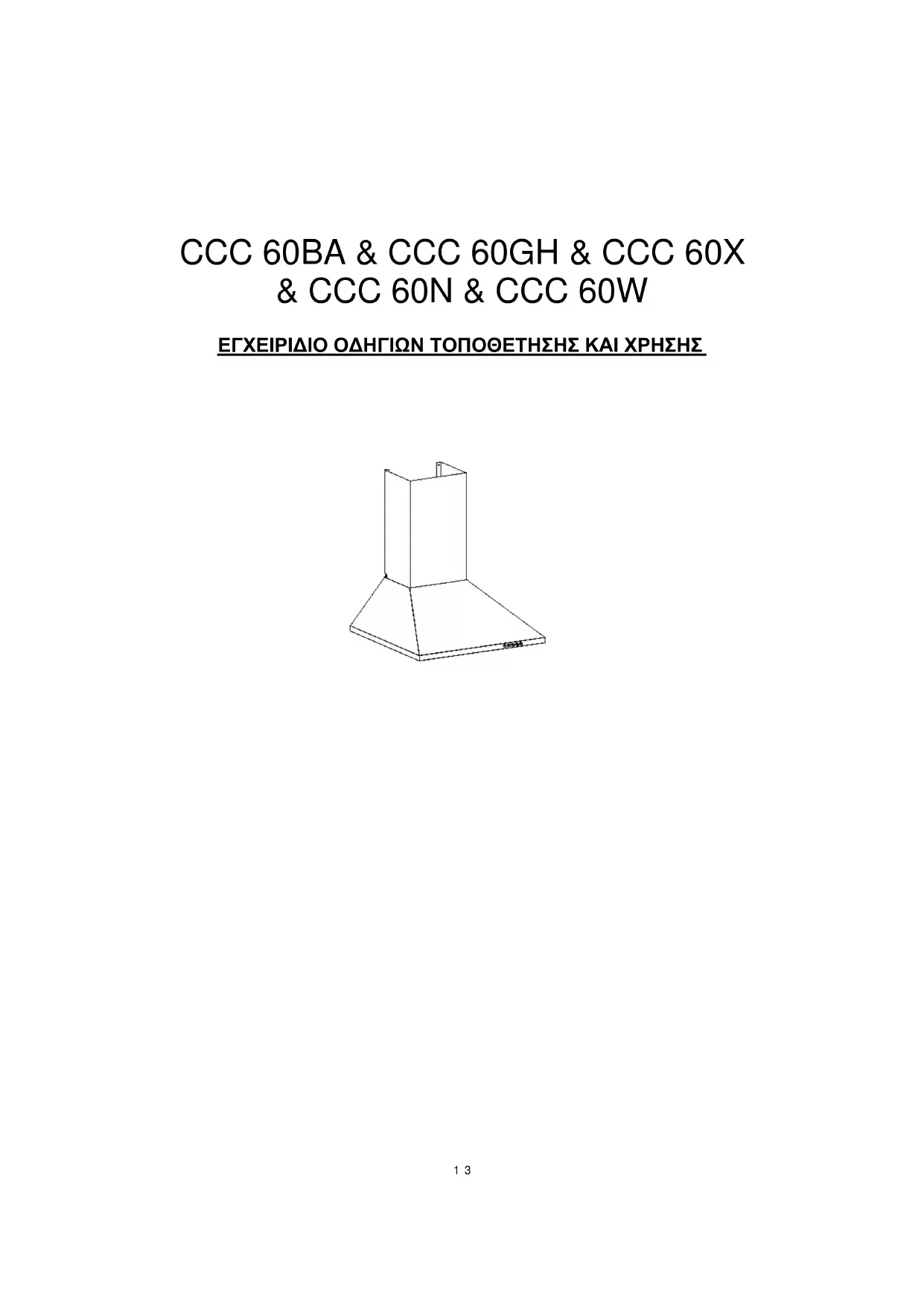

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

139ΠΑΡΟΥΣΙΑΣΗ Σας ευχαριστούμε για την επιλογή αυτού του απορροφητήρα. Αυτό το εγχειρίδιο οδηγιών σκοπό έχει να σας παρέχει όλες τις απαιτούμενες οδηγίες οι οποίες σχετίζονται με την τοποθέτηση, την χρήση και την συντήρηση της συσκευής. Για να μπορέσετε να λειτουργήσετε την μονάδα σωστά και με ασφάλεια, σας παρακαλούμε να διαβάσετε με προσοχή αυτό το εγχειρίδιο οδηγιών πριν από την τοποθέτηση και την χρήση. Σημαντικό! Να διακόπτετε πάντα την παροχή του ηλεκτρικού από τον ηλεκτρολογικό πίνακα κατά την διάρκεια της τοποθέτησης και της συντήρησης όπως η αντικατάσταση ενός λαμπτήρα. ΠΡΟΦΥΛΑΞΗ ΑΣΦΑΛΕΙΑΣ Ο απορροφητήρας πρέπει να τοποθετείται σύμφωνα με τις οδηγίες τοποθέτησης και με όλες τις μετρήσεις που ακολουθούν. Όλη η εργασία τοποθέτησης πρέπει να εκτελεστεί από ένα αρμόδιο άτομο ή πιστοποιημένο ηλεκτρολόγο. Σας παρακαλούμε να πετάξετε με προσοχή τα υλικά της συσκευασίας. Τα παιδιά μπορεί να τραυματιστούν από

Προσέξτε τις αιχμηρές άκρες στο εσωτερικό του απορροφητήρα εδικά κατά 140την διάρκεια της τοποθέτησης και του καθαρισμού. Όταν ο συλλέκτης του απορροφητήρα βρίσκεται επάνω από μία συσκευή αερίου, η ελάχιστη απόσταση μεταξύ της επιφάνειας στήριξης για τα σκεύη μαγειρέματος επάνω στις εστίες και του κατώτατου τμήματος του συλλέκτη του απορροφητήρα πρέπει να είναι: Κουζίνες αέριου: 70 cm Ηλεκτρικές κουζίνες: 70 cm Κουζίνες κάρβουνου ή πετρελαίου: 80 cm Σιγουρευτείτε ότι οι αγωγοί δεν έχουν γωνίες πιο κλειστές από 90 μοίρες γιατί αυτό θα μειώσει την αποδοτικότητα του απορροφητήρα. Ο απορροφητήρας προορίζεται μόνο για οικιακή χρήση. Να τοποθετείτε πάντα τα καπάκια στις κατσαρόλες και τα τηγάνια όταν μαγειρεύετε σε μία κουζίνα αέριου. Μην προσπαθείτε να χρησιμοποιήσετε τον απορροφητήρα χωρίς τα φίλτρα για τα 141λίπη ή εάν τα φίλτρα είναι υπερβολικά λερωμένα με λίπος! Όταν είναι σε λειτουργία αναρρόφησης, ο αέρας αφαιρείται από τον απορροφητήρα. Σας παρακαλούμε σιγουρευτείτε ότι τηρούνται τα κατάλληλα μέτρα εξαερισμού. Ο απορροφητήρας αφαιρεί τις μυρωδιές από το δωμάτιο αλλά όχι τον ατμό. Θα πρέπει να υπάρχει επαρκής εξαερισμός του δωματίου όταν χρησιμοποιείται ο συλλέκτης του απορροφητήρα ταυτόχρονα με συσκευές οι οποίες χρησιμοποιούν σαν καύσιμη ύλη αέριο ή άλλα καύσιμα. Μην τοποθετείτε επάνω σε μία κουζίνα μία ψησταριά μεγάλης ισχύος. Μην αφήνετε τηγάνια χωρίς επιτήρηση κατά την διάρκεια της χρήσης γιατί τα λάδια ή τα λίπη που έχουν υπερθερμανθεί μπορεί να αναφλεγούν. Ποτέ μην αφήνετε γυμνή φλόγα να καίει κάτω από τον απορροφητήρα. Εάν έχει πάθει ζημιά ο απορροφητήρας, μην προσπαθήσετε να τον χρησιμοποιήσετε. 142 Εάν έχει προκληθεί ζημιά στο καλώδιο τροφοδοσίας, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον εξουσιοδοτημένο τεχνικό του ή άτομα με παρόμοια τεχνική κατάρτιση έτσι ώστε να αποφευχθεί οποιοσδήποτε κίνδυνος. Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών ή μεγαλύτερα και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσης εάν είναι κάτω από επίβλεψη ή του έχουν δοθεί οδηγίες αναφορικά με την χρήση της συσκευής με ασφαλή τρόπο και έχουν κατανοήσει τους κινδύνους στους οποίους εμπλέκονται. Τα παιδιά δεν θα πρέπει να παίζουν με την συσκευή. Ο καθαρισμός και η συντήρηση από τον χρήστη δεν θα πρέπει να γίνονται από παιδιά χωρίς να υπάρχει επίβλεψη. Προσοχή: Η συσκευή και τα προσβάσιμα τμήματα της μπορεί να ζεσταθούν κατά την διάρκεια της λειτουργίας της. Προσέξτε έτσι ώστε να αποφύγετε να ακουμπήσετε τα θερμά τμήματα. Παιδιά 143με ηλικία μικρότερη από 8 έτη θα πρέπει να παραμένουν μακρυά εκτός εάν είναι κάτω από συνεχή επιτήρηση. – Θα πρέπει να υπάρχει επαρκής εξαερισμός του δωματίου όταν χρησιμοποιείται ο συλλέκτης του απορροφητήρα ταυτόχρονα με συσκευές οι οποίες χρησιμοποιούν σαν καύσιμη ύλη αέριο ή άλλα καύσιμα. – Υπάρχει κίνδυνος πρόκλησης πυρκαγιάς εάν δεν εκτελεστεί ο καθαρισμός σύμφωνα με τις οδηγίες. – Μην μαγειρεύετε φλαμπέ κάτω από τον απορροφητήρα. – ΠΡΟΣΟΧΗ: Τα προσβάσιμα τμήματα της μπορεί να ζεσταθούν όταν χρησιμοποιούνται μαζί με συσκευές μαγειρέματος. – Ο αέρας δεν πρέπει να απορρίπτεται μέσα σε αεραγωγό ο οποίος χρησιμοποιείται για την απαγωγή καυσαερίων από συσκευές που χρησιμοποιούν σαν καύσιμο αέριο ή άλλα

144– – Η ελάχιστη απόσταση μεταξύ της επιφάνειας στήριξης για τα σκεύη μαγειρέματος επάνω στις εστίες και του κατώτερου τμήματος του συλλέκτη του απορροφητήρα (όταν ο συλλέκτης του απορροφητήρα βρίσκεται επάνω από μία συσκευή αέριου) , πρέπει να είναι τουλάχιστον 70 cm). – Πρέπει να πληρούνται οι κανονισμοί που αφορούν την απαγωγή του αέρα. Καθαρίζετε περιοδικά την συσκευή σας ακολουθώντας την μέθοδο που αναφέρεται στο κεφάλαιο ΣΥΝΤΗΡΗΣΗ. Προειδοποίηση: Η αποτυχία τοποθέτησης των βιδών ή της συσκευής συγκράτησης σύμφωνα με αυτές τις οδηγίες μπορεί να έχει σαν αποτέλεσμα την ηλεκτροπληξία Αναφορικά με τις οδηγίες της μεθόδου στήριξης της σταθερής συσκευής και πως στηρίζεται η συσκευή επάνω στην βάση της, συμβουλευθείτε την ενότητα “ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΣΤΗΡΙΞΗ”. Αναφορικά με τις οδηγίες για την αντικατάσταση του λαμπτήρα, 145συμβουλευθείτε την ενότητα “αντικατάσταση λαμπτήρα”. 146ΠΑΡΕΧΟΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ

Σωλήνας απαγωγής (διαμέτρου 150 mm)

147Εάν έχετε μία έξοδο προς το εξωτερικό, ο απορροφητήρας σας μπορεί να συνδεθεί σύμφωνα με την εικόνα που ακολουθεί μέσω μίας διόδου απαγωγής (εύκαμπτος σωλήνας εμαγιέ ή αλουμινίου, ή από πυρίμαχο υλικό με μία εσωτερική διάμετρο 150mm) ΤΟΠΟΘΕΤΗΣΗ (ΕΞΩΤΕΡΙΚΟΣ ΕΞΑΕΡΙΣΜΟΣ)

1. Πριν από την τοποθέτηση, κλείστε την μονάδα και αποσυνδέστε την από την

2. Ο απορροφητήρας πρέπει να τοποθετηθεί σε μία απόσταση 70~80 cm επάνω

από την επιφάνεια μαγειρέματος για βέλτιστη απόδοση.

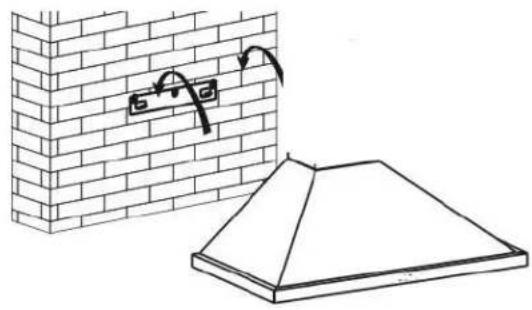

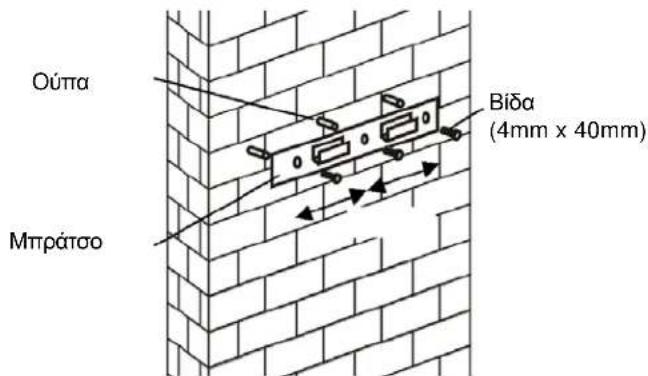

3. Τρυπήστε 3 τρύπες για να στηρίξετε το μπράτσο του τοίχου. Βιδώστε και

σφίξτε το μπράτσο του τοίχου επάνω στον τοίχο με τις βίδες (4 mm x 40 mm) και τα ούπα που παρέχονται.

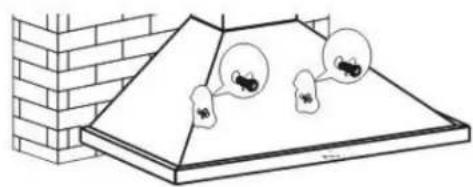

1484. Κρεμάστε την συσκευή επάνω στο μπράτσο του τοίχου και στηρίξτε την συσκευή με τις 2 βίδες (4 mm x 30 mm).

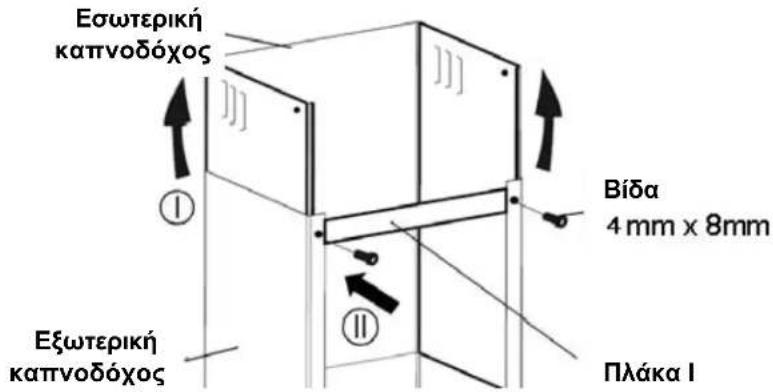

5. Οι πλάκες I και II χρησιμοποιούνται για να στηρίξουν την καπνοδόχο επάνω

στον τοίχο. Βάλτε την εσωτερική καπνοδόχο επάνω στην εξωτερική καπνοδόχο. Μετά τραβήξτε την εσωτερική καπνοδόχο προς τα επάνω. Τοποθετήστε την πλάκα I επάνω στην καπνοδόχο με δύο βίδες (4 mm x 8 mm).

149Βάλτε την καπνοδόχο επάνω στον απορροφητήρα και καθορίστε την θέση που θα τοποθετηθεί η πλάκα I και II. Τρυπήστε τις τρύπες για την στήριξη της πλάκας I & II. Στηρίξτε την πλάκα II επάνω στον τοίχο με δύο βίδες (4 mm x 40 mm) και ούπα.

6. Αφαιρέστε την καπνοδόχο από τον απορροφητήρα. Κουμπώστε τον σωλήνα

απαγωγής επάνω στην ανεπίστροφη βαλβίδα όπως φαίνεται στην συνέχεια.

7. Βάλτε την καπνοδόχο ξανά επάνω στον απορροφητήρα. Πριν σηκώσετε την

καπνοδόχο στο επιθυμητό ύψος, στηρίξτε την πλάκα I επάνω στον τοίχο με δύο βίδες (4 mm x 40 mm) και ούπα. Σηκώστε την καπνοδόχο στο επιθυμητό ύψος και στηρίξτε την επάνω στην πλάκα II με 2 βίδες (4 mm x 8 mm) 150Στηρίξτε την κάτω καπνοδόχο επάνω στον απορροφητήρα με 2 βίδες (4x8 mm)

8. Πριν από την χρήση, διαβάστε όλες τις οδηγίες και σιγουρευτείτε ότι η παροχή

τάσης του απορροφητήρα ταιριάζει με την παροχή τάσης του ηλεκτρικού δικτύου

Εάν δεν έχετε μία έξοδο προς το εξωτερικό, δεν χρειάζεται ο σωλήνας απαγωγής και η τοποθέτηση είναι παρόμοια με εκείνη που φαίνεται στην ενότητα “ΤΟΠΟΘΕΤΗΣΗ (ΕΞΩΤΕΡΙΚΟΣ ΕΞΑΕΡΙΣΜΟΣ)” ΤΟΠΟΘΕΤΗΣΗ (ΠΡΟΑΙΡΕΤΙΚΟ ΓΙΑ ΕΣΩΤΕΡΙΚΟ ΕΞΑΕΡΙΣΜΟ) Μπορεί να χρησιμοποιηθεί το φίλτρο ενεργού άνθρακα για να συγκρατεί τις

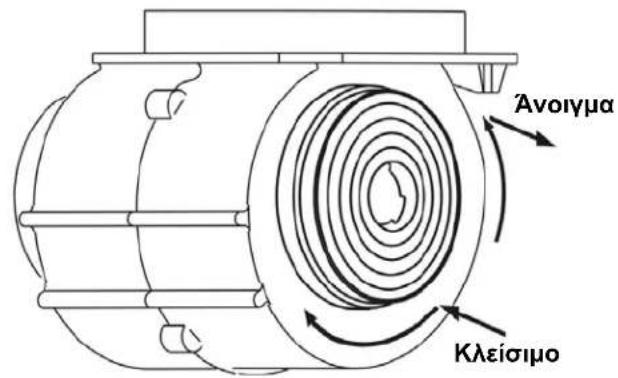

Φίλτρο άνθρακα Για να τοποθετήσετε το φίλτρο ενεργού άνθρακα, πρέπει πρώτα να αφαιρεθεί το μεταλλικό φίλτρο για τα λίπη. Πιέστε την ασφάλεια και τραβήξτε το προς τα κάτω. Τοποθετήστε το φίλτρο ενεργού άνθρακα μέσα στην μονάδα, στηρίξτε το περιστρέφοντάς το. Επαναλάβετε το ίδιο στην άλλη πλευρά. 151ΣΗΜΕΙΩΣΗ: o Σιγουρευτείτε ότι το φίλτρο έχει ασφαλίσει σωστά στην θέση του. Διαφορετικά, μπορεί να λασκάρει και να προκαλέσει ζημιά στην μονάδα. o Όταν τοποθετείται ένα φίλτρο ενεργού άνθρακα, μειώνεται η ισχύς απορρόφησης. Πλήκτρο απενεργοποίησης για μοτέρ

Πιέστε αυτό το πλήκτρο για να διακόψετε την λειτουργία του μοτέρ. Πλήκτρο χαμηλής ταχύτητας Πιέστε αυτό το πλήκτρο για να λειτουργήσει σε χαμηλή ταχύτητα. Πλήκτρο μεσαίας ταχύτητας Πιέστε αυτό το πλήκτρο για να λειτουργήσει σε μεσαία ταχύτητα. Πλήκτρο υψηλής ταχύτητας Πιέστε αυτό το πλήκτρο για να λειτουργήσει σε υψηλή ταχύτητα. Πλήκτρο φωτισμού Πιέστε μία φορά, θα ανάψει ο φωτισμός LED. Πιέστε και πάλι για να σβήσετε το

152Πριν από τον καθαρισμό, σβήστε την μονάδα και αποσυνδέστε την από την

I. Τακτικός καθαρισμός

Χρησιμοποιήστε ένα μαλακό πανί μουλιασμένο σε ένα διάλυμα χλιαρού νερού και σαπουνιού ή οικιακού καθαριστικού. Ποτέ μην χρησιμοποιείτε μεταλλικά τακάκια, χημικά, λειαντικά υλικά ή σκληρές βούρτσες για να καθαρίσετε την

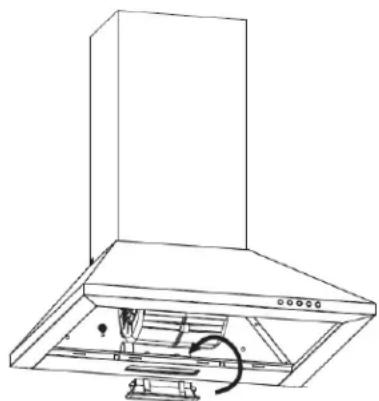

II. Μηνιαίος καθαρισμός για μεταλλικά φίλτρα για τα λίπη

ΣΗΜΑΝΤΙΚΟ: Ο καθαρισμός του κάθε μήνα μπορεί να αποτρέψει τον κίνδυνο πρόκλησης πυρκαγιάς. Το φίλτρο συλλέγει λίπη, καπνό και σκόνη... έτσι το φίλτρο επηρεάζει άμεσα την αποδοτικότητα του απορροφητήρα. Εάν δεν καθαρίζεται, τα κατάλοιπα από τα λίπη (δυνητικά αναφλέξιμα) θα επιφέρουν κορεσμό του φίλτρου. Καθαρίστε το με καθαριστικό διάλυμα οικιακής χρήσης.

III. Ετήσιος καθαρισμός για φίλτρο ενεργού άνθρακα

Ισχύει ΑΠΟΚΛΕΙΣΤΙΚΑ για μονάδα η οποία έχει τοποθετηθεί σαν μία μονάδα ανακύκλωσης (δεν διαθέτει εξωτερικό εξαερισμό). Αυτό το φίλτρο συγκρατεί τις μυρωδιές και πρέπει να αντικαθίσταται τουλάχιστον μία φορά κάθε χρόνο και ανάλογα με το πόσο συχνά χρησιμοποιείται ο απορροφητήρας.

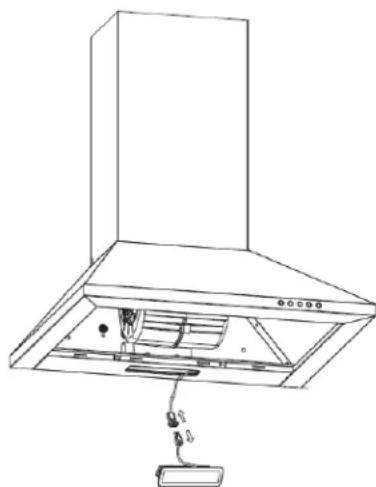

IV. Αντικατάσταση λαμπτήρα

1. Πρώτα σβήστε την μονάδα και αποσυνδέστε την από την πρίζα.

2. Περιμένετε μέχρι να κρυώσει ο λαμπτήρας πριν από την αντικατάσταση.

3. Αφαιρέστε τα μεταλλικά φίλτρα για τα λίπη.

4. Αντικαταστήστε με λαμπτήρα ιδίου τύπου (λαμπτήρας LED 2.5W).

153Βλάβη ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ανάβει, αλλά δεν λειτουργεί ο ανεμιστήρας Είναι μπλοκαρισμένα τα πτερύγια του ανεμιστήρα. Σβήστε την μονάδα. Επισκευή η οποία πρέπει να εκτελεστεί μόνο από πιστοποιημένο τεχνικό. Το μοτέρ έχει πάθει

Δεν λειτουργεί ούτε το φως

ανεμιστήρας Καμμένη λάμπα LED. Αντικαταστήστε την λάμπα με μία ιδίου τύπου.

Πληροφορίες για τον απορροφητήρα

f 1,6 Δυναμική απόδοση

FDE 12,2 hood Δείκτης ενεργειακής

EEI 81,3 hood Μετρημένο εύρος ροής αέρος στην καλύτερη αποδοτικότητα Q 248,4 BEP

Μετρημένη πίεση αέρος στο σημείο

αποδοτικότητας P 152 BEP

Μέγιστη ροή αέρος Q 423 max

Μετρημένη παροχή ηλεκτρικής ισχύος στο σημείο καλύτερης αποδοτικότητας W 86 BEP

Ονομαστική ισχύς του συστήματος φωτισμού W 2,5

συστήματος φωτισμού στην επιφάνεια μαγειρέματος E 61 middle lux 154Μετρημένη κατανάλωση ισχύος σε κατάσταση

Η μέθοδος μέτρησης και υπολογισμού του ανωτέρω πίνακα έχει γίνει σύμφωνα με τον κοινοτικό κανονισμό (EU) No 65/2014 & 66/2014. ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Αυτό το προϊόν φέρει το σύμβολο για την επιλεκτική διαλογή του άχρηστου ηλεκτρονικού εξοπλισμού. Αυτό σημαίνει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα οικιακά απορρίμματα αλλά πρέπει να υποστηρίζεται από ένα σύστημα επιλεκτικής συλλογής σύμφωνα με τον Κανονισμό 2012/19/EC. Στην συνέχεια θα ανακυκλωθεί ή θα αποσυναρμολογηθεί έτσι ώστε να ελαχιστοποιηθούν οι επιπτώσεις του στο περιβάλλον, τα ηλεκτρικά και ηλεκτρονικά προϊόντα είναι δυνητικά επικίνδυνα για το περιβάλλον και την υγεία των ανθρώπων λόγω της παρουσίας επικίνδυνων ουσιών.

Για περισσότερες πληροφορίες, σας παρακαλούμε να συμβουλευθείτε τις τοπικές ή περιφερειακές αρχές.

Τα ακόλουθα υποδεικνύουν πως να μειώσετε τις συνολικές επιπτώσεις στο περιβάλλον (π.χ. χρήση ενέργειας) της διαδικασίας μαγειρέματος.

(1) Τοποθετήστε τον απορροφητήρα σε ένα κατάλληλο μέρος όπου υπάρχει επαρκής εξαερισμός. (2) Καθαρίστε τον απορροφητήρα σε τακτά χρονικά διαστήματα έτσι ώστε να μην εμποδίζεται η ροή του αέρος. (3) Μην ξεχνάτε να σβήνετε το φως του απορροφητήρα μετά από το

(4) Μην ξεχνάτε να σβήνετε τον απορροφητήρα μετά από το μαγείρεμα. Μην αποσυναρμολογείτε την συσκευή με τρόπο που δεν αναφέρεται στο εγχειρίδιο οδηγιών χρήσης. Η συσκευή δεν πρέπει να αποσυναρμολογείται από τον χρήστη. Στο τέλος της ζωής της, η συσκευή δεν πρέπει να απορρίπτεται μαζί με τα οικιακά απορρίμματα. Ελέγξτε με τις τοπικές αρχές ή με τον πωλητή για συμβουλές αναφορικά με την ανακύκλωση. Πληροφορίες για την αποσυναρμολόγηση 155CCC 60BA és CCC 60GH és CCC 60X és CCC 60N és CCC 60W
