Vrsta izdelka	Okrasna napa
Znamka	Candy
Model	CCC 60N
Širina	60 cm
Globina	Približno 50 cm
Višina (spremenljiva)	Glede na namestitev (70-80 cm nad kuhalno ploščo)
Neto teža	Približno 12 kg
Električni napajalnik	220-240 V ~ 50 Hz
Moč motorja (pri največjem izkoristku)	86 W
Moč osvetlitve	2,5 W (LED)
Največji pretok zraka	423 m³/h
Raven hrupa	70 dB
Število hitrosti	3 (nizka, srednja, visoka)
Vrsta odvoda	Odvod zunaj ali kroženje z ogljenim filtrom
Maščobni filter	Kovinski, pralen (mesečno čiščenje)
Ogleni filter	Aktivni, letna menjava (2 priložena)
Najmanjša razdalja plin / elektrika	70 cm
Najmanjša razdalja premog / nafta	80 cm
Letna poraba energije	52 kWh/leto
Indeks energetske učinkovitosti	81,3
Dinamična učinkovitost tekočin	12,2
Povprečna osvetlitev kuhalne površine	61 luksov
Protipovratna loputa	Da
Priložena dodatna oprema	Kanal, odvodna cev (150 mm), stenski nosilec, plošče, vijaki, mozniki, ogleni filtri

Pogosto zastavljena vprašanja - CCC 60N CANDY

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Za plinsko ali električno kuhališče je najmanjša razdalja 70 cm. Za kuhališče na premog ali nafto je 80 cm.

Kako očistiti kovinski maščobni filter?

Filter čistite vsak mesec z gospodinjskim detergentom ali toplo milnico. Ne uporabljajte kovinskih krtač ali abrazivnih izdelkov.

Kako pogosto je treba zamenjati ogleni filter?

Aktivni ogleni filter je treba zamenjati enkrat letno, odvisno od pogostosti uporabe nape.

Kaj storiti, če napa ne deluje več?

Najprej preverite, ali je LED žarnica pregorela (zamenjajte jo z 2,5 W). Če ventilator ne deluje, je lopatica morda zataknjena ali je motor poškodovan. Izklopite napajanje in pokličite strokovnjaka.

Kako zamenjati žarnico nape?

Izklopite električno napajanje in počakajte, da se žarnica ohladi. Odstranite maščobne filtre, nato zamenjajte žarnico z žarnico LED 2,5 W istega tipa.

Ali lahko napo uporabljam brez oglenega filtra?

Da, če je napa nameščena v načinu odvoda navzven (s kanalom). Ogleni filter je potreben le v načinu kroženja.

Kako namestiti napo v načinu kroženja?

Če nimate zunanjega izhoda, namestite priložene aktivne oglene filtre. Odvodna cev se ne uporablja. Sledite navodilom za namestitev za pritrditev.

Ali je napo mogoče namestiti nad plinsko kuhališče?

Da, pod pogojem, da je najmanjša razdalja 70 cm med kuhalno površino in spodnjim delom nape.

Kaj storiti, če je napajalni kabel poškodovan?

Ne uporabljajte naprave. Kabel naj zamenja proizvajalec, njegov servis ali usposobljen električar, da preprečite tveganje.

Kako zmanjšati okoljski vpliv nape?

Redno čistite filtre, da preprečite zamašitev, ugasnite luč in motor po koncu kuhanja ter ob koncu življenjske dobe napravo reciklirajte preko pooblaščene zbirne točke.

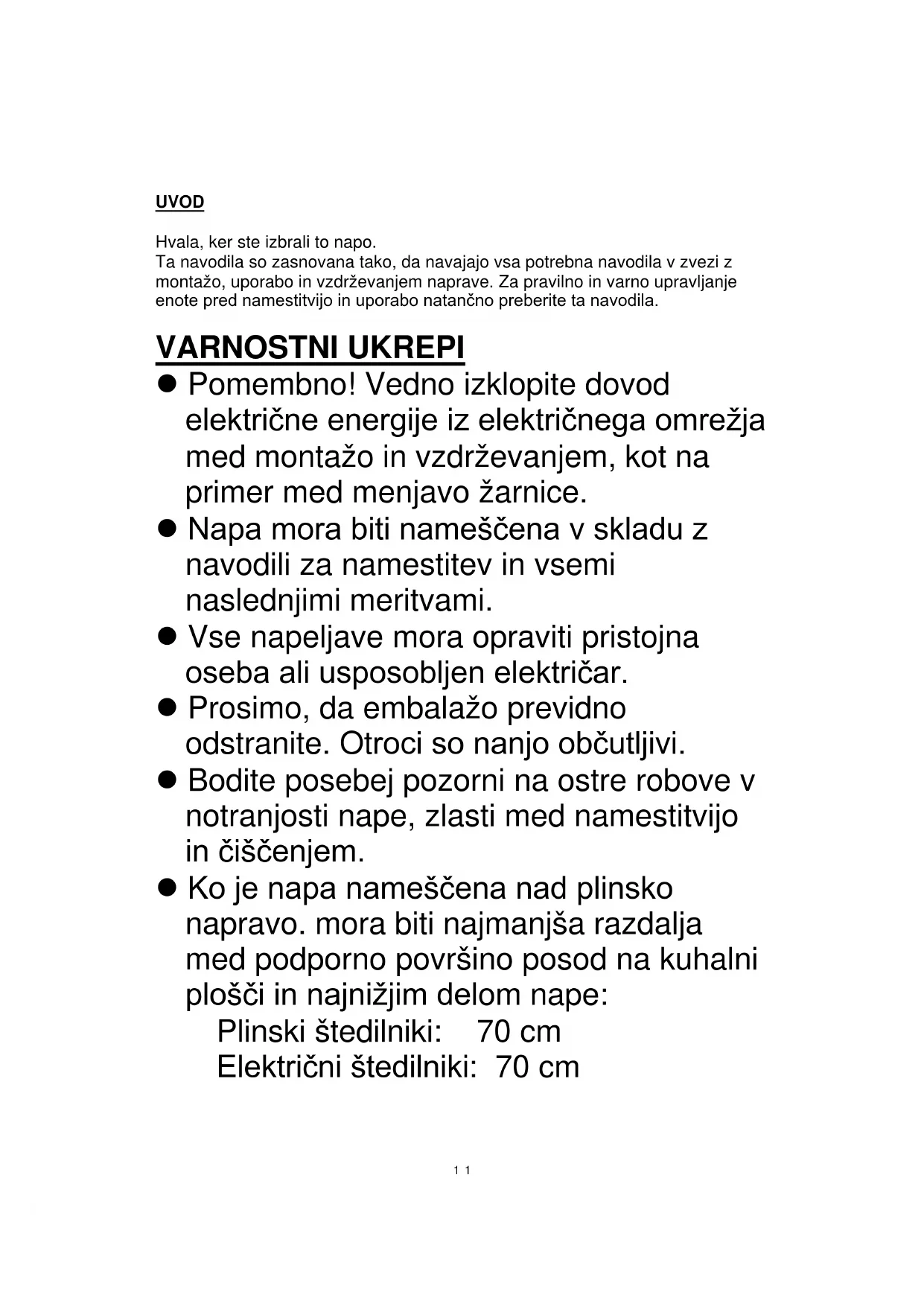

NAVODILA ZA UPORABO CCC 60N CANDY

Ta navodila so zasnovana takto, da navajajo vsa potrebna navodila v zvezi z montazo, uporabo in vzdrževanjem naprave. Za pravilno in varno upravljanje enote pred namestitvijo in uporabo natančno preberite ta navodila.

VARNOSTNI UKREPI

• Pomembno! Vedno izklopite dovod elektricne energije iz elektricnega omrežja med montažo in vzdřevanjem, kot na primer med menjavo Žarnice.
• Napa mora biti nameščena v skladu z navodili za namestitev in vsemi naslednjimi meritvami.
• Vse napeljave mora opraviti pristojna oseba ali usposobljen elektricar.
  Prosimo, da embalažo previdno odstranite. Otroci so nano občutljivi.
• Bodite posebej pozorni na ostre roabove v notranjosti nape, zlasti med namestitvijo in cisjenjem.
• Ko je napa nameščena nad plinskovi napravo. mora biti majmanjsa razdaljamed podpornov povrsino posod na kuhalni plošci in majnižjim delom nape:

Plinski ŷstedilniki: 70 cm

Elektrichištedilniki: 70 cm

Štedilniki na oglje ali olje: 80 cm

Prepričajte se, da na ceveh ni zavojev večjih od 90 stopinj, saj bo to zmanjsalo učinkovitost nape.
- Napa je namenjena samo za uporabo v gospodinistvu.
ko kuhate na plinskem stedilniku, vedno postavitePokrove na lance in ponve.
- Ne poskušajte uporabljati nape brez filtrov za mast aliče so filtri preveč zamašćeni!
V načinu ekstrakcije zraka bo zrak iz prostora odstranjen z napo. Prepričajte se, da upoštevate ustrezne ukrepe za prezračevanje. Napa iz prostora odstrani neprijjetne vonjave, vendar ne odstrani pare.
- Če kuhinjsko napo uporabljate istočasno kot aparate, ki zgorevajo plin ali druga goriva, morate poskrbeti za zadostno prezračevanje
- Ne namestite nad štedilnik z visokim Žarom.
- Med uporabo ne pustite ponve brez nadzora, saj se lahko pregreta masti ali olj vnamejo.

• Nikoli ne pušćajte odprtega ognja pod napo.

• Ce je napa poškodovana, je ne poskušajte uporabljati.

• Ce je napajalni kabel poškodovan, gamora zamenjati predstavnik proizvajalca, pooblaščene servisne sluzbe ali druga strokovno usposobljena oseba, da se izognete nevarnosti.

• To napravo lahko uporabljajo otroci od osmega leta naprej ter osebe z zmanjsanimi telesnimi, Čutnimi ali razumskimi sposobnostmi ali s pomanjkanjem izkušenj ter znanja le pod nadzorom aliČe so dobili ustrezna navodila glede varne uporabe naprave inČe se zavedajo nevarnosti, ki obstajajo. Otroci se ne smejo igrati z napravo. Čišćenja in uporabniškega vzdřževanja ne smejo izvajati otroci brez nadzora.

• Pozor: Naprava in dostopni deli se med uporabo segrejejo. Ne dotikajte se grelcev. Otroci mlajski od 8 let morajo biti izven dosega nape, razen ce so pod stalnim nadzorom.

• Zagotoviti je treba ustrezno prezračevanje prostora, ko se napa uporablja istorcasno kot aparati, ki zgorevajo plin ali druga goriva

• Če Čišćenja ne izvajate v skladu z navodili, obstaja nevarnost požara

• Pod kuhinjsko napo ne flambirajte

• POZOR: Pri uporabi pripomočkov za kuhanje se dostopni deli močno segrejejo
  -Zrak ne sme biti izločen v vod, ki je namenjen odvajanju dima iz naprav na plin ali drugo gorivo.

• Najmanjša razdalja med podpornovovršino za posode na kuhalni plošci innajnižjim delom kuhinjske nape. (Ko je kuhinjska napa nad plinskim aparatom, mora biti ta razdalja vsaj 70 cm)

• Izpolniti je treba predpise za odvajanje zraka.

• Aparat redno Čistite v skladu z metod, ki je opisana v poglavju VZDRŽEVANJE.

• Opozorilo: Neuostoševanje nameščanja vijakov ali pritrdilnih elementov v skladu s temi navodili lahko ima za posledico elektricno nevarnost

• Povezano z navodili o metodi nameščanja fiks nega aparata in kako aparat pritrdite na oporo, glejte poglavje “NAMESČANJE IN PRITRJEVANJE”.

• Povezano z navodili za menjavo Žarnice, gleje poglavje "menjava Žarnice".

PRILOZENI DELI

Opis	skica	kol.
Kuhinjska napa		1
Dimnik		1
Izpuh (premer 150 mm)		1
Stenski nosilec		1
Plošča I		1
Plošča II		1
Vijak (4 mm x 40 mm)		7
Vijak (4 mm x 30mm)		2
stenska vtičnica		9
Vijak (4 mm x 8mm)		6
Ogleni filter		2

MONTAZA (ZUNANJE ODVAJANJE ZRAKA)

Če imate izpuh na prosto, lahko kuhinjsko napo, kot je prikazano spodaj, povežete z vodom za odsesavanje (emajl, aluminij, gibke cevi ali s cevmi iz nevnetljivega materiala z notranjim premerom 150 mm)

1. Pred namestitvijo izklopite enoto in jo izključite iz vtčnice.

1. Napo morate za najboljsi učinek postaviti na razdalji 70~80 cm nad povrsino za kuhanje.

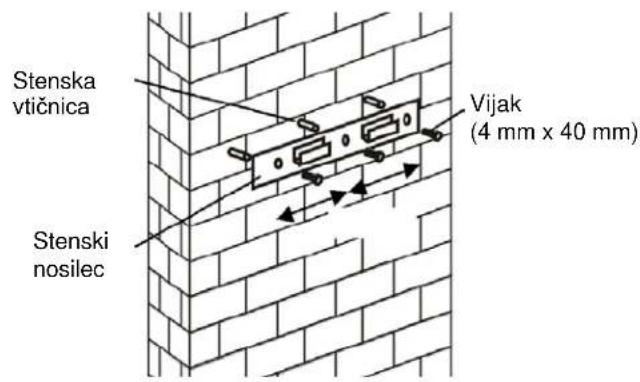

1. Izvrtaje 3 luknje za montažo stenskega nosilca. Privijte in pritegnite stenski nosilec na steno s priloženimi vijaki (4 mm x 40 mm) in stenskimi zatici.

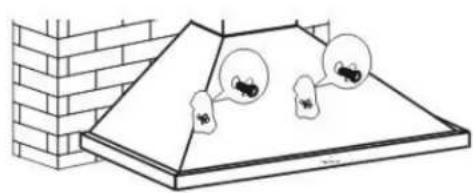

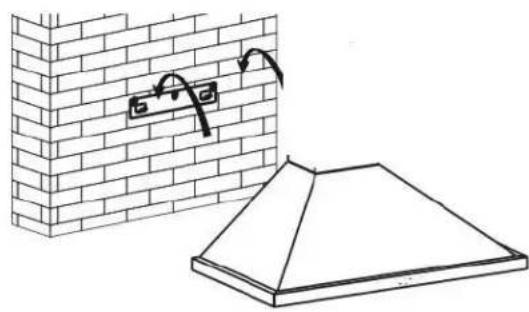

4 Obesite aparat na kavelj na stenskem nosilcu in pritrdite aparat za 2 vijakoma (4 mm x 30 mm).

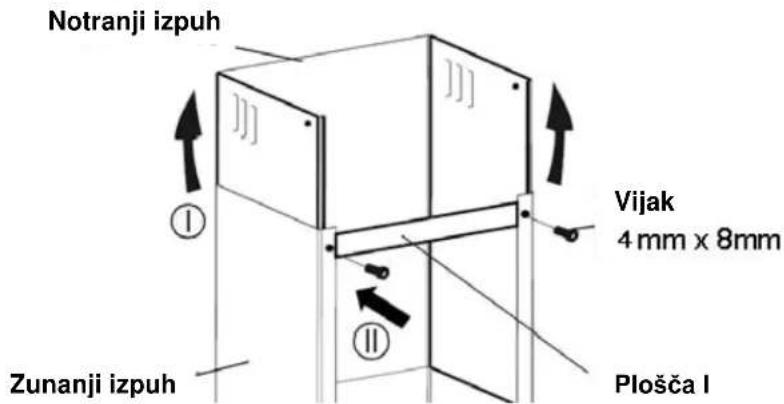

1. Plošči I in II se uporabljata za pritrditev izpuha na steno. Postavite notranji izpuh na zunanji izpuh. Povlecite notranji izpuh navzgor. Namestite plošćo I na izpuh z dvema vijakoma (4 mm x 8 mm).

Postavite izpuh na kuhinjsko napo in dolocite lokacijo plošć I in II.

Izvrtine za namestitev plošć I in II.

Pritrdite plošco II na steno z dvema vijakoma (4 mm x 40 mm) in stenskimi zatiči.

1. Odstranite izpuh iz nape. Pritrdite izpušno cev na enosmerni ventil, kot je prikazano spodaj.

1. Postavite izpuh nazaj na kuhinjsko napo. Pred dviganjem izpuha na zeeleno visino, pritrdite plošć o na steno z dvema vijakoma (4 mm x 40mm) in stenskimi zatici. Dvignite izpuh na zeeleno visino in ga pritrdite na plošć II z 2 vijakoma (4 mm x 8 mm)

Pritrdite spodnji izpuh na napo z 2 vijakoma (4× 8mm)

1. Pred uporabo preberite vsa navodila in se prepričajte, da se nazivna moč kuhinjske nape ujema z navedeno nazivno močjo.

MONTAZA (IZBIRNO ZA NOTRANJE ODVAJANJE ZRAKA)

Če nimate izpuha napeljanega na prosto, izpušna cev ni potrebna, namestitev je podobna kot je prikazano v poglavju "MONTAZA (ZUNANJE ODVAJANJE ZRAKA)"

Ogleni filter

Filter z aktivnim ogljem se lahko uporablja za prestrezanje vonjav.

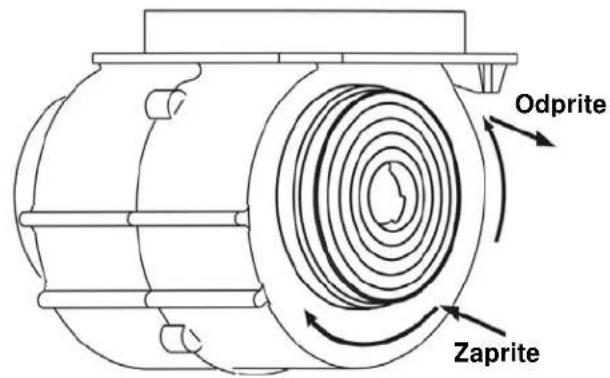

Za namescanje filtra z aktivnim ogljem, morate najprej odstraniti kovinski proti mascboni filter. Pritisnite zaklep in ga potegnite navzdol.

Vstavite filter z aktivnim ogljem v napravo, pritrdite tako, da ga zavrtite.
Ponovite na drugi strani.

OPOMBA:

Prepričajte se, da je filter varno pritrjen. V nasprotnem primeru se lahko zrahlja in poskoduje enoto.

o Ko je nameščen filter z aktivnim ogljem, se sesalna moč zniža.

UPORABA

Gumb za izklop motorja 0

Ustavite delovanje motorj s to tipko.

Tipka Nizka hitrost

Pritisnite ta gumb za delovanje pri nizki hitrosti.

Tipka Srednja hitrost

Pritisnite ta gumb za delovanje pri srednji hitrosti.

Tipka Visoka hitrost

Pritisnite ta gumb za delovanje pri visoki hitrosti.

Tipka za luc

Pritisnite enkrat, LED lučka se vklopi. S ponovnim pritiskom lučko izklopite.

VZDRZEVANJE

Pred ciščenjem enoto izklopite in izvlecite vtikač.

I. Redno cišćenje

Uporabite mehko krpo navlaženo s toplo blago milnico ali Čistilom za gospodinjstvo. Za Čišćenje enote nikoli ne uporabljajte kovinskih blazinic, kemikalij, brusnega materiala ali trde krtace.

II. Mesečno Čišćenje kovinskega filtra proti mašćobi

OSNOVE: Čišćenje filtra vsak mesec lahko prepreči nevarnost požara.

Na filtru se zbira mast, dim in prah, takao da filter negosredno vpliva na učinkovitost nape. Če ga ne očistite, se bodo mastni ostanki (morebiti vnetljivi) nabrali na filtru. Očistite ga s Čistilom za gospodinjstvo.

III. Letno ciscenje filtra z aktivnim ogljem

Uporablja se IZKLJUCNO za enote, ki so namescene kot enote s krozenjem zraka (brez zunanega prezračevanja). Ta filter prestreže vonjave in ga morate zamenjali vsaj enkrat letno, odvisno od tega, kako pogosto napo uporabljate.

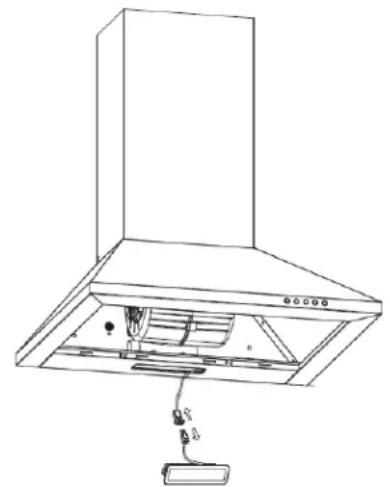

IV. Zamenjava zarnice

1. Enoto izkljucite in najprej izvlecite vtikač.
2. Pred zamenjavo počakajte, da se lučka ohladi.
3. Odstranite kovinske proti maščobne filtré.
4. Zamenjalte z enakim tipom zharnice (2,5 W LED zharnica).

ODPRAVLJANJE TEZAV

Napaka	Vzrok	Rešitev
Lučka se vklopi, vendar ventilator ne deluje	Zataknjena lopatica ventilatorja.	Izklopite enoto. Popravilo lahko izvaja照样 pooblašćeno osebje.
	Poškodovan motor.
Lučka in ventilator ne delujeta	LED lučka sveti.	Zamenjaje z lučko pravlnegara razreda.

Podatki za kuhinjsko napo

	Simbol Vrednost Enota
Identifikaciona modela		CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W
Letna poraba energije AEC hood	52,0	kWh/a
Dejavnik podaljšanje šasa	k 1,6
Tekoča dinamična učinkovitost	FDEhod,2
Kazalo energijske učinkovitosti	EEI81,3
Izmerjena hitrost pretoka zraka pri majvečji učinkovitosti	Q248,4	m³/h
Izmerjen zračni tlak na točki majvečje učinkovitosti	P152Pa
Največji pretok zraka	Qmax	423
Izmerjena vchodna električna moč na točki majvečje učinkovitosti	WBEP	86
Nazivna moč razsvetljave	Wl2,5
Povprečna osvetlitev razsvetljave na kuhalni povrsini	Emiddle	61
Izmerena poraba energije v načinu pripravljenosti	PS	-
Izmerena poraba energije v izklopljenem načinu	P∅,00
Raven zvočne moči	LWA	70

Metoda merjenja in izračuna zgornje tablele je bila opravljena v skladu z Uredbo Komisije (EU) st. 65/2014 in 66/2014.

VARSTVO OKOLJA:

Ta izdelek je označen s simbolom o ločemem odlaganju opadne elektronske opreme. To pomeni, da tega izdelka ne smete zavreči skupaj z gospodinskimi opadki, temveč ga morate posredovati v systemločenegа zbiranja v skladu z Direktivo 2012/19/ES. Zatem bo

izdelek recikliran ali razstavljen za zmanjsanje vplivov na okolje, elektrichi in elektronski izdelki so potencialno nevarni za okolje in zdravje lijudi zaradi prisotnosti nevarnih snovi.

Zadodatne informacione se obrnite na krajevno ali regionalno upravo

Opomba:

V nadaljevanju je prikazano, kako zmanjšate skupni vpliv postopka kuhanja na okolje (npr. poraba energia).

(1) Namestite napo na ustrezno mesto z učinkovitim prezračevanjem.
(2) Napo redno očistite, da se ne pojav blokiranje zračnih poti.
(3) Po kuhanju ne pozabite izklopiti lučke na kuhnjski napi.
(4) Po kuhanju ne pozabite izklopiti nape.

Informacije za demontazo

Ne razstavlajte aparata na način, ki ni prikazan v navodilih za uporabo. Uporabnik naprave ne sme razstavljati. Ob koncuŽiviljenjske dobe aparata ne smete odstraniti skupaj z gospodinskimi opadki. Za nasvet o recikliranju se obrnite na lokalno upravo ali prodajalca.

CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W
