CCC 60N - Hotă CANDY - Manual de utilizare gratuit

Tip produs	Hotă decorativă
Marcă	Candy
Model	CCC 60N
Lățime	60 cm
Adâncime	Aproximativ 50 cm
Înălțime (variabilă)	În funcție de instalare (70-80 cm deasupra plitei)
Greutate netă	Aproximativ 12 kg
Alimentare electrică	220-240 V ~ 50 Hz
Putere motor (la eficiență maximă)	86 W
Putere iluminare	2,5 W (LED)
Debit de aer maxim	423 m³/h
Nivel sonor	70 dB
Număr de viteze	3 (joasă, medie, mare)
Tip de evacuare	Extracție în exterior sau recirculare cu filtru de cărbune
Filtru de grăsime	Metalic, lavabil (curățare lunară)
Filtru de cărbune	Activ, înlocuire anuală (2 furnizate)
Distanță minimă gaz / electric	70 cm
Distanță minimă cărbune / petrol	80 cm
Consum anual de energie	52 kWh/an
Indice de eficiență energetică	81,3
Eficiență dinamică a fluidelor	12,2
Iluminare medie pe suprafața de gătit	61 lux
Clapetă anti-retur	Da
Accesorii furnizate	Conduct, tub de evacuare (150 mm), suport de perete, plăci, șuruburi, dibluri, filtre de cărbune

Întrebări frecvente - CCC 60N CANDY

Care este distanța minimă între hotă și plita de gătit ?

Pentru o plită pe gaz sau electrică, distanța minimă este de 70 cm. Pentru o plită pe cărbune sau petrol, aceasta este de 80 cm.

Cum se curăță filtrul de grăsime metalic ?

Curățați filtrul în fiecare lună cu un detergent menajer sau apă călduță cu săpun. Nu folosiți niciodată perii metalice sau produse abrazive.

Cât de des trebuie înlocuit filtrul de cărbune ?

Filtrul de cărbune activ trebuie înlocuit o dată pe an, în funcție de frecvența de utilizare a hotei.

Ce fac dacă hota nu mai funcționează ?

Verificați mai întâi dacă becul LED este ars (înlocuiți-l cu unul de 2,5 W). Dacă ventilatorul nu se rotește, paleta poate fi blocată sau motorul deteriorat. Opriți alimentarea și contactați un profesionist.

Cum se înlocuiește becul hotei ?

Opriți alimentarea electrică și așteptați să se răcească becul. Scoateți filtrele antigrăsime, apoi înlocuiți becul cu un bec LED 2,5 W de același tip.

Pot folosi hota fără filtru de cărbune ?

Da, dacă hota este instalată în modul extracție în exterior (cu conduct). Filtrul de cărbune este necesar doar în modul recirculare.

Cum instalez hota în modul recirculare ?

Dacă nu aveți o ieșire în exterior, instalați filtrele de cărbune activ furnizate. Tubul de evacuare nu se folosește. Urmați instrucțiunile de instalare pentru fixare.

Hota poate fi instalată deasupra unei plite pe gaz ?

Da, cu condiția să respectați o distanță minimă de 70 cm între suprafața de gătit și partea inferioară a hotei.

Ce fac dacă cablul de alimentare este deteriorat ?

Nu utilizați aparatul.Înlocuiți cablul de către producător, service-ul său sau un electrician calificat pentru a evita orice risc.

Cum reduc impactul asupra mediului al hotei ?

Curățați regulat filtrele pentru a evita blocarea, stingeți lumina și motorul după gătit, și reciclați aparatul la sfârșitul vieții printr-un punct de colectare autorizat.

MANUAL DE UTILIZARE CCC 60N CANDY

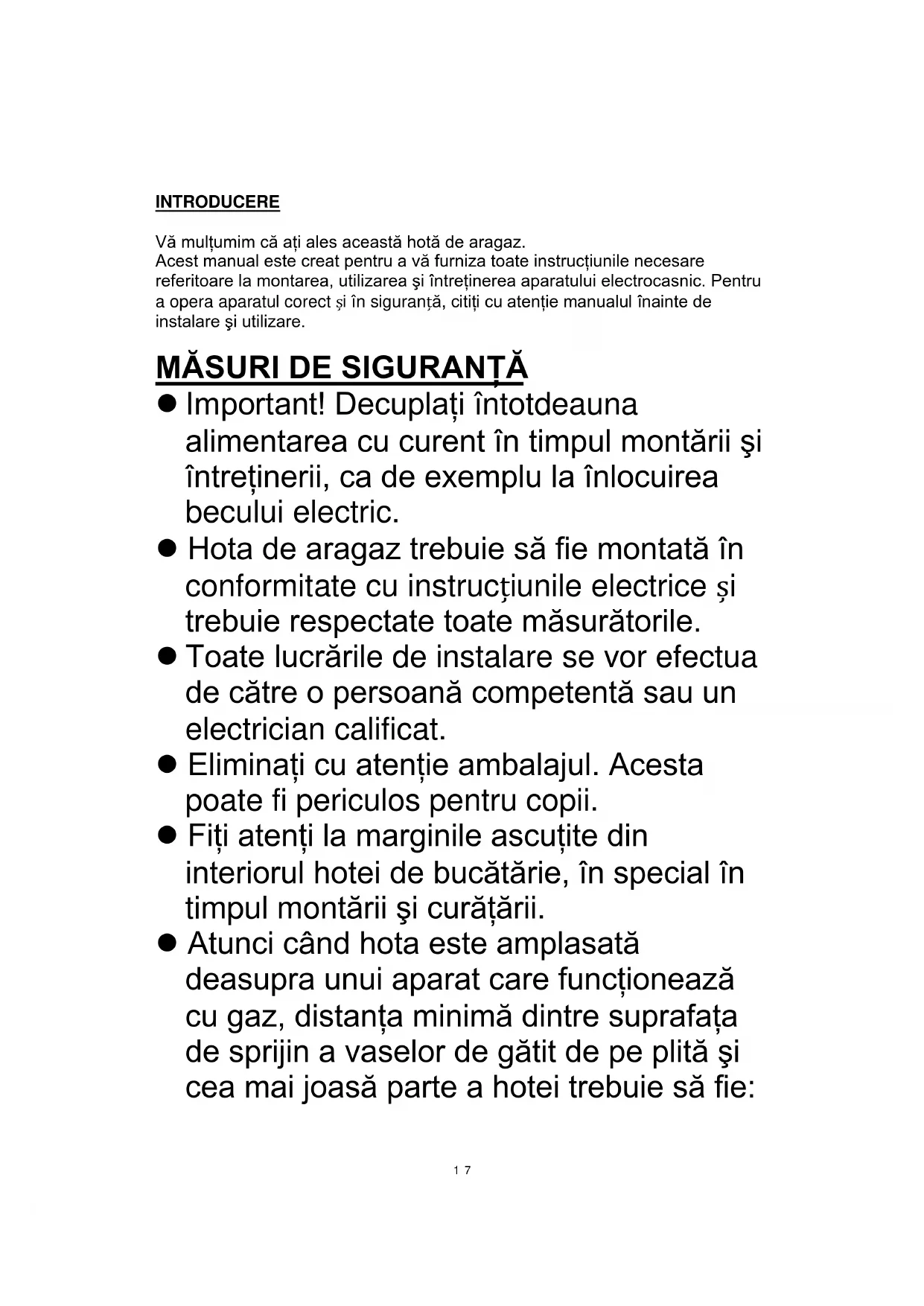

Vă mulțumim că ați ales această hotă de aragaz.

Acest manual este creat pentru a vă furniza toate instrucțiunile necesare referitoare la montarea, utilizarea și întreținerea aparatului electrocasnic. Pentru a opera aparatul corect și în siguranță, citiți cu atenție manualul înainte de instalare și/sau utilizare.

MĂSURI DE SIGURANȚĂ

• Important! Decuplați întotdeauna alimentarea cu curent în timpul montării și întreținerii, ca de exemplu la înlocuirea becului electric.
• Hota de aragaz trebuie să fie montată în conformitate cu instrucțiunile electrice și trebuie respectate toate măsurătorile.
• Toate lucrările de instalare se vor efectua de către o persoană competentă sau un electrician calificat.
• Eliminați cu atenție ambalajul. Acesta poate fi periculos pentru copii.
• Fiți atenți la marginile ascuțite din interiorul hotei de bucătărie, în special în timpul montării și curățării.
• Atunci când hota este amplasată deasupra unui aparat care funcționează cu gaz, distanța minimă dintre suprafața de sprijin a vaselor de gătit de pe plită și cea mai joasă parte a hotei trebuie să fie:

Mașini de gătit care funcționează cu gaz: 70 cm

Mașini de gătit electrice: 70 cm

Mașini de gătit care funcționează cu cărbuni sau păcură: 80 cm

• Verificați tuburile, să nu prezinte îndoituri mai ascuțite de 90 de grade, deoarece acestea vor reduce eficiența hotei de aragaz.
• Hota de aragaz este doar pentru uz casnic.
• Puneți întotdeauna capacele pe oale și tigaia atunci când gătiți pe un aragaz care funcționează cu gaz.
• Nu încercați să folosiți hota de aragaz fără filtrele pentru grăsime sau dacă filtrele sunt foarte pline de grăsime!
• Atunci când este în modul evacuare, aerul din încăpere este eliminat de hota de aragaz. Verificați să se respecte măsurile corespunzătoare de ventilație. Hota elimină mirosurile din încăpere, dar nu și aburul.
• Încăperea trebuie ventilată corespunzător atunci când hota este folosită în același

timp cu electrocasnice care consumă gaz sau alți combustibili

• A nu se instala deasupra unui aragaz cu grătar înalt.
• Nu lăsați tigăile nesupravegheate în timpul utilizării, deoarece grăsimile sau uleiurile supraîncălzite se pot aprinde.
• Nu folosiți flacăra deschisă sub hota de aragaz.
• Dacă hota este deteriorată, nu încercați să o utilizați.
• Dacă cablul de alimentare este deteriorat, trebuie înlocuit de către producător, de agenții săi de service sau de persoane calificate similar pentru a evita pericolele.
• Acest aparat poate fi folosit de copii cu vârste de cel puțin 8 ani și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe dacă sunt supravegheate sau instruite cu privire la utilizarea în siguranță a aparatului și dacă înțeleg pericolele aferente. Este interzis copiilor să se joace cu acest aparat. Curățarea și întreținerea

efectuate de către utilizator nu se vor face de către copii fără a fi supravegheați.

• Atenție: Aparatul și piesele accesibile pot deveni fierbinți în timpul funcționării.

Evitați să atingeți elementele de încălzire. Copiii cu vârste sub 8 ani nu trebuie lăsați în apropiere, cu excepția cazului când sunt permanent supravegheați.

• Încăperea trebuie ventilată corespunzător atunci când hota este folosită în același timp cu electrocasnice care consumă gaz sau alți combustibili
• Există riscul de incendiu dacă nu se efectuează curățarea în conformitate cu instrucțiunile.
• Nu folosiți flacără deschisă sub hota de aragaz.
• ATENȚIE: Piesele accesibile pot deveni fierbinți atunci când sunt folosite cu aparatură de gătit.
• Aerul nu trebuie evacuat într-un coș folosit pentru evacuarea fumului de la electrocasnice care consumă gaz sau alți combustibili.
• Verificați distanța minimă dintre suprafața de sprijin a vaselor de gătit de pe plită și cea mai joasă parte a hotei. (Atunci când hota este amplasată deasupra unui aparat care consumă gaz, distanța trebuie să fie de cel puțin 70 cm) - Trebuie respectate reglementările privind evacuarea aerului.
• Curățați periodic aparatul, respectând metodele prezentate în capitolul ÎNTREȚINERE.
• Atenționare: Dacă șuruburile sau dispozitivele de prindere nu sunt montate în conformitate cu aceste instrucțiuni, apar pericolele cauzate de electricitate.
• În ceea ce privește instrucțiunile referitoare la modul de fixare a aparatelor fixe și modul în care trebuie montat aparatul pe suport, consultați secțiunea „MONTARE ȘI FIXARE”.
• În ceea ce privește instrucțiunile referitoare la schimbarea becurilor, consultați secțiunea „Schimbarea becurilor”.

PIESE LIVRATE

Descriere	Ilustrare	Cant.
Hotă de aragaz		1
Coș		1
Teavă de evacuire(150mm diametru)		1
Suport pe perete		1
Placa I		1
Placa II		1
Şurub(4mm x 40mm)		7
Şurub(4mm x 30mm)		2
Fișă de perete		9
Şurub(4mm x 8mm)		6
Filtru de cărbune		2

MONTARE (VENTILARE ÎN EXTERIOR)

Dacă aveți o evacuare spre exterior, hota de aragaz poate fi conectată conform imaginii de mai jos, cu ajutorul unei conducte de evacuare (email, aluminiu, conductă flexibilă sau material rezistent la foc cu diametru interior de 150 mm).

1. Înainte de montare, decuplați unitatea și scoateți fișa din priză.

1. Hota de aragaz se montează la o distanță de 70~80 cm de suprafața de gătit pentru a avea un RANDAMENT optim.

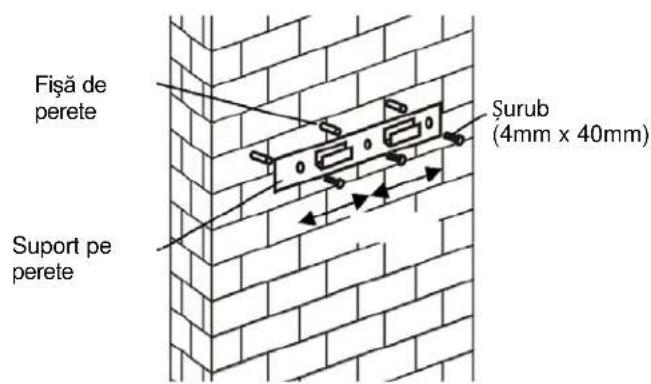

1. Faceți 3 găuri pentru a monta suportul de perete. Prindeți și strângeți strâns suportul pe perete folosind șuruburile (4mm x 40 mm) și fișele de perete furnizate.

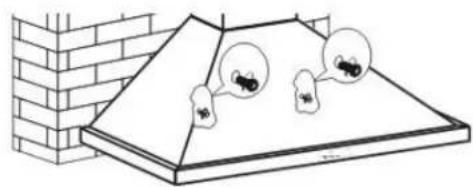

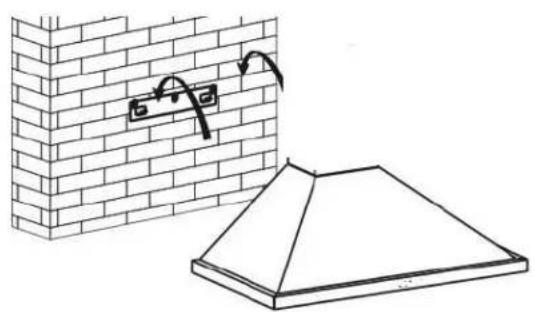

1. Ridicați aparatul pe cârligul suportului de perete și fixați-l cu 2 șuruburi (4mm x 30mm).

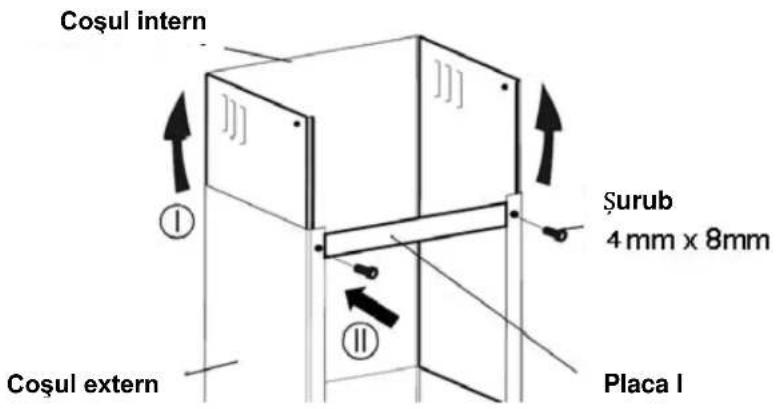

1. Plăcile I și II sunt folosite pentru a monta coșul pe perete. Așezați coșul interior în coșul exterior. Apoi trageți în sus coșul interior. Montați placa I pe coș cu ajutorul a două șuruburi (4 mm x 8mm).

Puneți coșul pe hota de aragaz și stabiliți poziția plăcilor I și II.

Faceți găuri pentru a monta plăcile I și II.

Montați placa II pe perete cu ajutorul a două șuruburi (4mm x 40mm) și a fișelor.

1. Scoateți coșul din hota de aragaz. Fixați conducta de evacuare pe valva cu un singur sens, așa cum se prezintă în imaginea de mai jos.

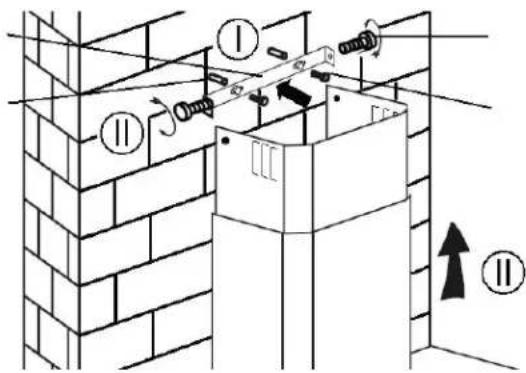

1. Puneți coșul înapoi pe hota de aragaz. Înainte de a ridica coșul la înălțimea dorită, montați placa I pe perete cu ajutorul a două șuruburi (4mm x 40mm) și a fișelor. Ridicați coșul la înălțimea dorită și montați coșul pe placa II folosind 2 șuruburi (4mm x 8mm).

Fixați coșul inferior pe hota de aragaz cu 2 șuruburi (4x8mm).

1. Înainte de utilizare, citiți toate instrucțiunile și asigurați-vă că capacitatea nominală a hotei de aragaz corespunde capacității nominale a rețelei de alimentare cu curent.

MONTARE (OPȚIONALĂ PENTRU VENTILAREA ÎN INTERIOR)

Dacă nu aveți o evacuare spre exterior, conducta de evacuare nu este necesară și montarea este similară celei prezentate în secțiunea „MONTARE (VENTILARE ÎN EXTERIOR)“

Filtru de carbon

Filtrul de carbon activ poate fi folosit pentru a evacua mirosurile nedorite.

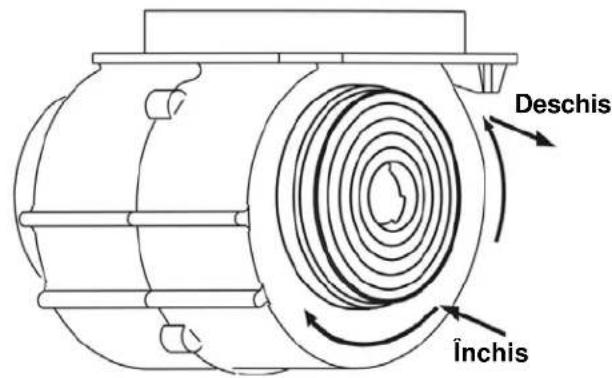

Pentru a monta filtrul de carbon activ, trebuie mai întâi să scoateți filtrul pentru grăsime. Apăsați pe sistemul de închidere și trageți-l în jos.

Puneți filtrul de carbon activ în unitate și fixați-l prin rotire.

Repetați operațiunea și pe cealaltă parte.

OBSERVAȚIE:

Asigurați-vă că filtrul este bine securizat. În mod contrar, se poate desface și poate deteriora unitatea. Atunci când se montează filtrul de carbon activ, puterea de aspirare va fi redusă.

UTILIZARE

Decuplați butonul pentru motor 0

Apăsați acest buton pentru a opri funcționarea motorului.

Buton de viteză mică

Apăsați acest buton pentru a funcționa la viteză mică.

Buton de viteză medie

Apăsați acest buton pentru a funcționa la viteză medie.

Buton de viteză mare

Apăsați acest buton pentru a funcționa la viteză mare.

Buton pentru lumină

Apăsați o dată și se va aprinde lampa LED. Apăsați din nou și se va stinge lampa.

ÎNTREȚINERE

Înainte de curățare, decuplați unitatea și scoateți fișa.

I. Curățarea regulată

Folosiți o lavetă moale, umezită cu apă caldă și puțin detergent, sau cu detergent de uz casnic. Nu utilizați niciodată bureți de metal, produse chimice, materiale abrazive sau perii rigide pentru a curăța unitatea.

II. Curățarea lunară a filtrului pentru grăsime

ESENȚIAL: Curățarea lunară a filtrului poate împiedica riscul producerii unui incendiu.

Filtrul colectează grăsime, fum și praf; așadar afectează direct eficiența hotei. Dacă filtrul nu este curățat, reziduurile de grăsime (potențial inflamabile) se vor îmbiba în filtru. Curățați cu detergent de uz casnic obișnuit.

III. Curățarea anuală a filtrului de carbon activ

Se aplică doar hotelor instalate ca unitate de recirculare a aerului (nu și pentru cele cu ventilație în exterior). Acest filtru captează mirosurile neplăcute și trebuie înlocuit cel puțin o dată pe an, în funcție de frecvența cu care folosiți hota.

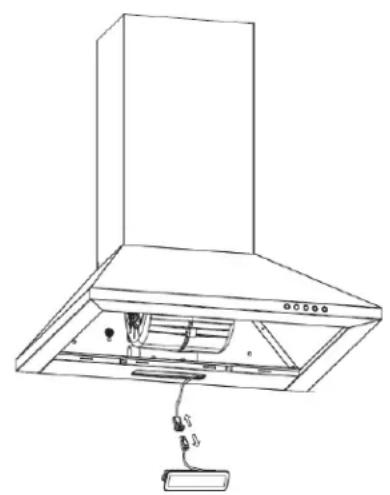

IV. Schimbarea becurilor

1. Opriți mai întâi unitatea și scoateți cablul din priză.
2. Așteptați până se răcește becul înainte de a-l schimba.
3. Îndepărtați filtrele metalice pentru grăsime.
4. Înlocuiți cu același tip de bec (lampă LED de 2,5 W).

DEPANARE

Defectiune	Cauza	Soluție
Lumina se aprinde, dar ventilatorul nu functionează	Lamela ventilatorului s-a blocat.	Decuplatei unitatea. Reparateile trebuie efectuate doar de personal de service calificat.
	Motorul este defect.
Nici luminași nici ventilatorul nu functionează	S-a ars lampa LED.	Inlocuiți becul cu altul cu putere corespunzătoare.

Informații privind hota de aragaz

	Simbol Valoare Unitate
Identificarea modelului		CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W
Consumul anual de energia	AEChood	52,0
Coeficientul de creştere în tamp	f 1,6
Eficienţa fluido-dinamică	FDEhoad,2
Indicele de eficienţă energetica	EEIhoad,3
Debitul nominal de aer măsurat la punctul de eficientă maximă	Q 248,4
Presiunea aerului măsurată la punctul de eficientă maximă	P 152 Pa
Debitul maxim de aer	Qmax	423
Puterea electrică de intrare măsurată la punctul de eficientă maximă	WBEP	86
Puterea nominală a systemului de iluminat	WL2,5
Iluminarea medie a systemului de iluminat pe suprafata de gătit	Emiddle	61
Consumul de putere măsurat în modul standby	PS	-
Consumul de putere măsurat în modul oprit	P0,00

Nivelul puterii acustice

Lw70 dB

Metoda de măsurare și calculare folosită la tabelul de mai sus s-a aplicat în conformitate cu reglementările Comisiei (UE) nr. 65/2014 și 66/2014.

PROTECȚIA MEDIULUI:

Acest produs este marcat cu un simbol de sortare selectivă a deșeurilor de echipamente electrice și electronice. Aceasta înseamnă că produsul nu trebuie eliminat împreună cu deșeurile menajere, ci trebuie să facă obiectul unui sistem de colectare separată, în

conformitate cu Directiva 2012/19/CE. Astfel va fi reciclat sau dezmembrat pentru a reduce la minimum impactul asupra mediului, deoarece produsele electrice și electronice pot avea un impact negativ asupra mediului și sănătății umane, datorită prezenței unor substanțe periculoase.

Pentru mai multe informații, contactați autoritățile locale sau regionale.

Observație:

Mai jos puteți vedea cum se poate reduce impactul total asupra mediului (de ex. utilizarea energiei) al procesului de gătire.

(1) Montați hota de aragaz într-un loc corespunzător, unde să existe o ventilație adecvată. (2) Curățați regulat hota, astfel încât să nu se blocheze căile de ventilație. (3) Nu uitați să stingeți becul de la hotă după ce gătiți. (4) Nu uitați să opriți hota după ce gătiți.

Informații privind demontarea

Nu demontați aparatul în alt mod decât cel prezentat în manualul de utilizare. Aparatul nu poate fi demontat de către utilizator. La sfârșitul ciclului de viață, aparatul nu trebuie eliminat împreună cu deșeurile menajere. Solicitați sfatul autorităților locale sau al distribuitorilor.

CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W

MANUAL DE INSTALARE

INTRODUCERE

Vă mulțumim că ați ales această hotă de bucătărie.

Scopul acestui manual de instrucțiuni este de a oferi toate instrucțiunile necesare pentru instalarea, utilizarea și întreținerea aparatului. Pentru a opera corect și în siguranță aparatul, citiți cu atenție acest manual de instrucțiuni înainte de instalare și utilizare.

MĂSURI DE SIGURANȚĂ ȘI PRECAUȚII
