CCC 60N - Okap CANDY - Bezpłatna instrukcja obsługi

Typ produktu	Okap dekoracyjny
Marka	Candy
Model	CCC 60N
Szerokość	60 cm
Głębokość	Około 50 cm
Wysokość (zmienna)	W zależności od instalacji (70-80 cm nad płytą)
Masa netto	Około 12 kg
Zasilanie elektryczne	220-240 V ~ 50 Hz
Moc silnika (przy maksymalnej wydajności)	86 W
Moc oświetlenia	2,5 W (LED)
Maksymalny przepływ powietrza	423 m³/h
Poziom hałasu	70 dB
Liczba prędkości	3 (niska, średnia, wysoka)
Rodzaj odprowadzania	Wyciąg na zewnątrz lub recyrkulacja z filtrem węglowym
Filtr tłuszczowy	Metalowy, myty (miesięczne czyszczenie)
Filtr węglowy	Aktywny, wymiana co roku (2 w zestawie)
Minimalna odległość gaz / elektryczna	70 cm
Minimalna odległość węgiel / olej	80 cm
Roczne zużycie energii	52 kWh/rok
Wskaźnik efektywności energetycznej	81,3
Sprawność dynamiczna płynów	12,2
Średnie oświetlenie powierzchni gotowania	61 luksów
Zawór zwrotny	Tak
Akcesoria w zestawie	Kanał, wąż odprowadzający (150 mm), wspornik ścienny, płyty, wkręty, kołki, filtry węglowe

Często zadawane pytania - CCC 60N CANDY

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Dla kuchenki gazowej lub elektrycznej minimalna odległość wynosi 70 cm. Dla kuchenki węglowej lub olejowej wynosi 80 cm.

Jak wyczyścić metalowy filtr tłuszczowy?

Filtr należy czyścić co miesiąc za pomocą domowego detergentu lub ciepłej wody z mydłem. Nigdy nie używaj metalowych szczotek ani ściernych środków czyszczących.

Jak często należy wymieniać filtr węglowy?

Aktywny filtr węglowy należy wymieniać raz w roku, w zależności od częstotliwości użytkowania okapu.

Co zrobić, jeśli okap nie działa?

Najpierw sprawdź, czy przepaliła się żarówka LED (wymień na 2,5 W). Jeśli wentylator nie obraca się, łopatka może być zablokowana lub silnik uszkodzony. Odłącz zasilanie i skontaktuj się z profesjonalistą.

Jak wymienić żarówkę w okapie?

Odłącz zasilanie elektryczne i poczekaj, aż żarówka ostygnie. Zdejmij filtry przeciwtłuszczowe, a następnie wymień żarówkę na LED 2,5 W tego samego typu.

Czy mogę używać okapu bez filtra węglowego?

Tak, jeśli okap jest zainstalowany w trybie wyciągu na zewnątrz (z kanałem). Filtr węglowy jest potrzebny tylko w trybie recyrkulacji.

Jak zainstalować okap w trybie recyrkulacji?

Jeśli nie masz wylotu na zewnątrz, zainstaluj dołączone filtry z węglem aktywnym. Wąż odprowadzający nie jest używany. Postępuj zgodnie z instrukcją montażu dotyczącą mocowania.

Czy okap można zainstalować nad kuchenką gazową?

Tak, pod warunkiem zachowania minimalnej odległości 70 cm między powierzchnią gotowania a dolną częścią okapu.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nie używaj urządzenia. Zleć wymianę przewodu producentowi, jego serwisowi lub wykwalifikowanemu elektrykowi, aby uniknąć ryzyka.

Jak zmniejszyć wpływ okapu na środowisko?

Regularnie czyść filtry, aby uniknąć zablokowania, wyłączaj światło i silnik po zakończeniu gotowania, a po zakończeniu eksploatacji oddaj urządzenie do recyklingu w punkcie zbiórki odpadów.

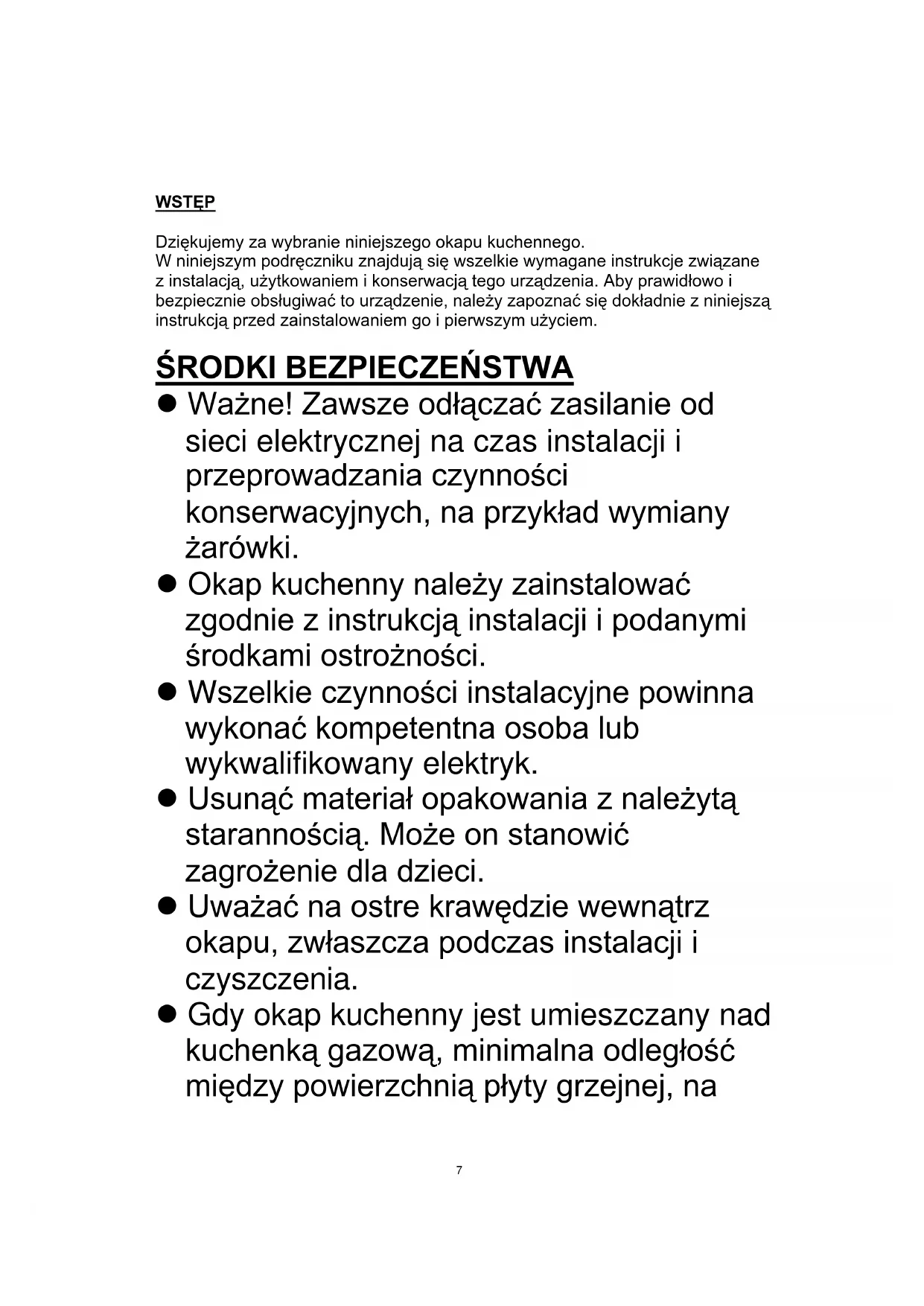

INSTRUKCJA OBSŁUGI CCC 60N CANDY

Dziękujemy za wybranie niniejszego okapu kuchennego.

W niniejszym podręczniku znajdują się wszelkie wymagane instrukcje związane z instalacją, użytkowaniem i konserwacją tego urządzenia. Aby prawidłowo i bezpiecznie obsługiwać to urządzenie, należy zapoznać się dokładnie z niniejszą instrukcją przed jego zainstalowaniem i pierwszym użyciem.

ŚRODKI BEZPIECZEŃSTWA

• Ważne! Zawsze odłączać zasilanie od sieci elektrycznej na czas instalacji i przeprowadzania czynności konserwacyjnych, na przykład wymiany żarówki.
• Okap kuchenny należy zainstalować zgodnie z instrukcją instalacji i podanymi środkami ostrożności.
• Wszelkie czynności instalacyjne powinna wykonać kompetentna osoba lub wykwalifikowany elektryk.
• Usunąć materiał opakowania z należytą starannością. Może on stanowić zagrożenie dla dzieci. Uważać na ostre krawędzie wewnątrz okapu, zwłaszcza podczas instalacji i czyszczenia. Gdy okap kuchenny jest umieszczany nad kuchenką gazową, minimalna odległość między powierzchnią płyty grzejnej, na

której położone są naczynia do gotowania, a najniższą częścią okapu musi być następująca:

Kuchenki gazowe: 70 cm

Kuchenki elektryczne: 70 cm

Kuchenki węglowe lub olejowe: 80 cm

• Upewnić się, że kanał nie jest zagięty

bardziej niż pod kątem 90 stopni,

ponieważ może to ograniczyć

skuteczność działania okapu.

• Okap kuchenny służy wyłącznie do użytku domowego.
• Zawsze umieszczaj pokrywki na

garnkach i patelniach podczas gotowania

na kuchence gazowej.

• Nie próbuj używać okapu bez filtrów

przeciwtłuszczowych lub jeśli filtry są

nadmiernie zabrudzone tłuszczem!

W trybie wyciągania powietrza jest

okap usuwane z pomieszczenia. Upewnij

się, że zapewniona jest prawidłowa

wentylacja pomieszczenia. Okap

kuchenny usuwa z pomieszczenia

nieprzyjemny zapach, ale nie parę.

• Powinna być zapewniona odpowiednia wentylacja pomieszczenia, kiedy okap kuchenny jest używany wspólnie z urządzeniami spalającymi gaz lub inne paliwa.
• Nie instalować nad kuchenką z wysoko położonym grillem.
• Nie zostawiać bez nadzoru patelni, na której smaży się potrawa, ponieważ przegrzane tłuszcze lub oleje mogą się zapalić.
• Nigdy nie zostawiać otwartych płomieni pod okapem.
• W razie uszkodzenia okapu nie należy próbować z niego korzystać.
• W razie uszkodzenia kabla zasilającego powinien go wymienić producent, serwisant lub inna wykwalifikowana osoba, aby uniknąć zagrożenia.
• Urządzenie to może być obsługiwane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, nieposiadające doświadczenia i wiedzy, jeśli są one pod nadzorem lub

poinstruowano je w zakresie bezpiecznej obsługi urządzenia i zrozumiały one ewentualne zagrożenia. Nie zezwalać dzieciom na zabawy z urządzeniem.

Czyszczenie i konserwacja urządzenia nie powinny być przeprowadzane przez dzieci bez nadzoru.

• Przestroga: Urządzenia i nowe elementy mogą się nagrzać w trakcie pracy. Należy unikać dotykania nagrzanych elementów. Dzieci w wieku poniżej 8 lat należy trzymać z dala od urządzenia, chyba że są one pod stałym nadzorem.

Powinna być zapewniona odpowiednia wentylacja pomieszczenia, kiedy okap kuchenny jest używany wspólnie z urządzeniami spalającymi gaz lub inne paliwa.

• Istnieje ryzyko pożaru, jeśli czyszczenie nie będzie przeprowadzane zgodnie z instrukcjami.
• Nie doprowadzać do powstawania wysokiego płomienia pod okapem.
• PRZESTROGA: Dostępne elementy mogą się nagrzewać w przypadku korzystania z urządzeń kuchennych.
• Powietrze nie może być odprowadzane do przewodu kominowego, który jest wykorzystywany do odprowadzania spalin z urządzeń spalających gaz lub inne paliwa.
• Minimalna odległość między powierzchnią płyty grzejnej, na której położone są naczynia do gotowania, a najniższą częścią okapu. (Gdy okap jest umieszczony nad kuchenką gazową, odległość ta powinna wynosić co najmniej 70 cm).
• Należy zapewnić odpowiednią wentylację pomieszczenia.
• Okresowo należy czyścić swoje urządzenia zgodnie z metodą opisaną w rozdziale „KONSERWACJA”.
• Ostrzeżenie: Niezainstalowanie śrub lub urządzenia mocującego zgodnie z niniejszymi instrukcjami może skutkować zagrożeniami elektrycznymi.
• Jeśli chodzi o instrukcję mocowania

zmontowanego urządzenia i sposób mocowania urządzenia do jego wspornika, należy zapoznać się z rozdziałem „INSTALACJA I MOCOWANIE”.

• Jeśli chodzi o instrukcję wymiany żarówki, należy zapoznać się z rozdziałem „Wymiana żarówki”.

DOSTARCZONE ELEMENTY

Opis	Ilustracja	Ilość
Okap kuchenny		1
Komin		1
Rura wylotowa (150 mm średnicy)		1
Wspornik scienny		1
Płyta I		1
Płyta II		1
Śruba (4 mm x 40 mm)		7
Śruba (4 mm x 30 mm)		2
Kołek montaźowy		9
Śruba (4 mm x 8mm)		6
Filtrość węglywyy		2

INSTALACJA (WENTYLACJA NA ZEWNĄTRZ)

Jeśli dostępne jest odprowadzenie na zewnątrz, okap kuchenny można podłączyć, jak pokazano na poniższym rysunku, używając kanału wylotowego (pokrytego emalią, wykonanego z aluminium, rury elastycznej lub niepalnego materiału o średnicy wewnętrznej 150 mm).

1. Przed zainstalowaniem wyłączyć urządzenia i odłączyć od gniazdka.

1. Aby uzyskać najlepszy efekt, okap powinien być umieszczony w odległości 70 80 cm nad kuchenką.

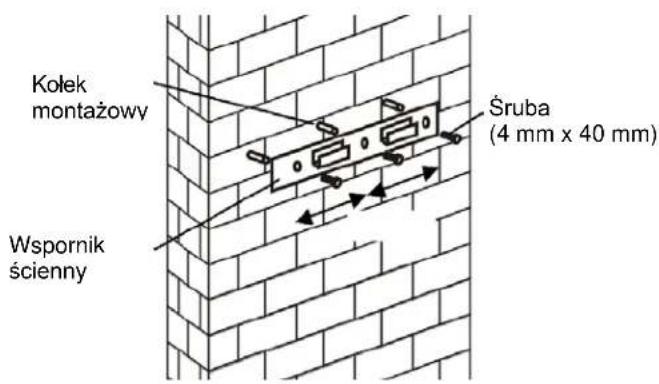

1. Wywiercić 3 otwory, aby zamontować wspornik ścienny. Przykręcić wspornik ścienny do ściany za pomocą śrub z zestawu (4 mm x 40 mm) i dostarczonych kołków montażowych.

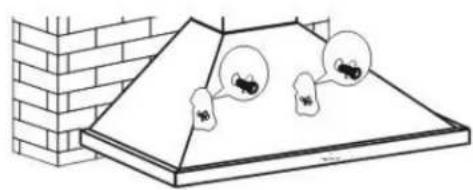

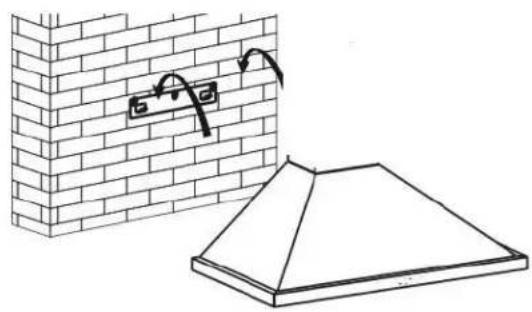

1. Powiesić urządzenie na hakach wspornika ściennego i przykręcić za pomocą 2 śrub (4 mm x 30 mm).

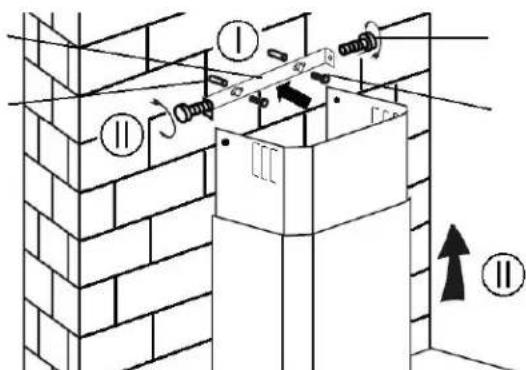

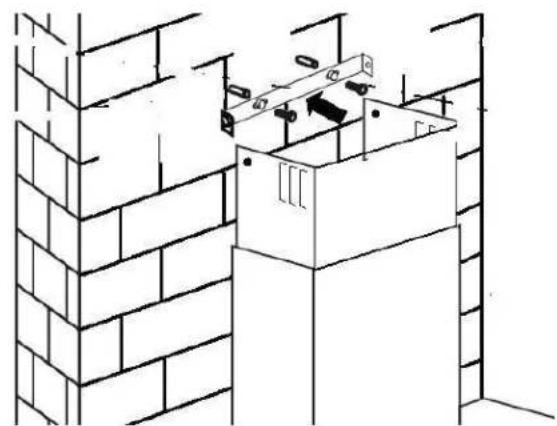

1. Płyta I i II służą do umocowania komina na ścianie. Ustawić komin wewnętrzny na kominie zewnętrznym. Następnie pociągnąć komin wewnętrzny do góry. Zainstalować płytę I na kominie za pomocą dwóch śrub (4 mm x 8 mm).

Umieścić komin na okapie kuchennym i określić pozycje płyt I i II.

Wywiercić otwory w celu umocowania płyt I i II.

Zainstalować płytę II na ścianie za pomocą dwóch śrub (4 mm x 40 mm) i kołków montażowych.

1. Wyciągnąć komin z okapu. Umocować rurę wylotową na zaworze jednokierunkowym, jak pokazano poniżej.

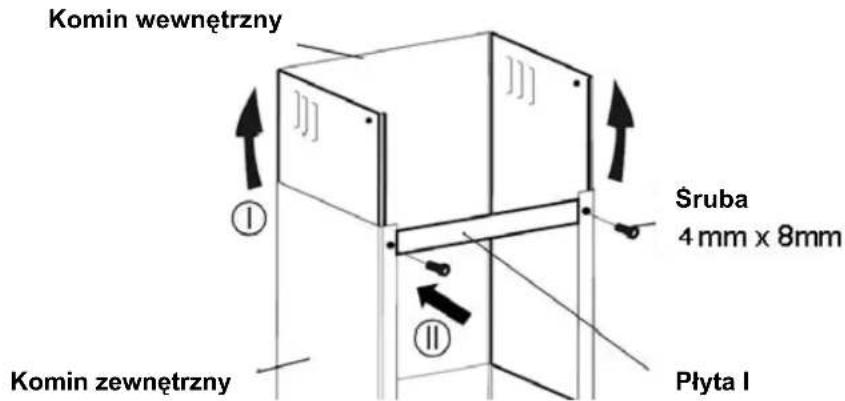

1. Ustawić z powrotem komin na okapie. Przed podniesieniem komina na żądaną wysokość umocować. Podnieść komin na żądaną wysokość i umocować komin na płycie II za pomocą 2 śrub (4 mm x 8 mm).

Umocować dolny komin na okapie za pomocą 2 śrub (4× 8mm)

1. Przed użyciem przeczytać wszystkie instrukcje i upewnić się, że moc znamionowa okapu pasuje do mocy znamionowej układu zasilania.

INSTALACJA (OPCJONALNA W PRZYPADKU WENTYLACJI DO WEWNĄTRZ)

Jeśli nie jest dostępne odprowadzenie na zewnątrz, rura wylotowa nie jest wymagana i instalacja jest podobna do tej opisanej w rozdziale „INSTALACJA (WENTYLACJA NA ZEWNĄTRZ)”.

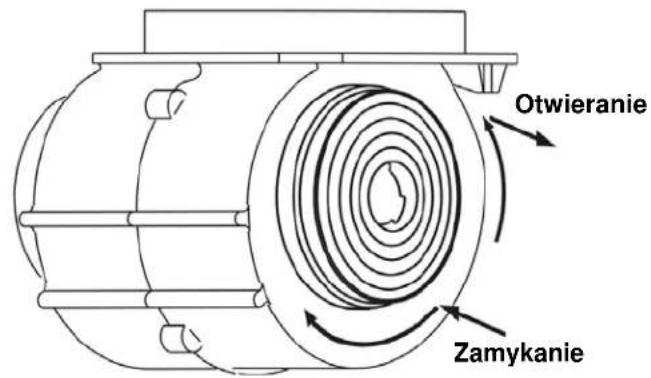

Filtr węglowy

Do wychwytywania zapachów może być stosowany filtr z węglem aktywnym.

W celu zainstalowania filtra z węglem aktywnym najpierw należy wymontować metalowy filtr przeciwtłuszczowy. Nacisnąć blokadę i pociągnąć w dół.

Włożyć do urządzenia filtr z węglem aktywnym i umocować go, obracając nim. Powtórzyć tę samą czynność z drugiej strony.

UWAGA:

○ Upewnić się, że filtr jest odpowiednio zablokowany. W przeciwnym razie może się poluzować i doprowadzić do uszkodzenia urządzenia. ○ Po zamontowaniu filtra z węglem aktywnym moc ssania okapu może być obniżona.

OBSŁUGA

Przycisk wyłącznika silnika 0

Nacisnąć ten przycisk, aby wyłączyć silnik.

Przycisk niskiej prędkości

Nacisnąć ten przycisk, aby uruchomić niską prędkość urządzenia.

Przycisk średniej prędkości

Nacisnąć ten przycisk, aby uruchomić średnią prędkość urządzenia.

Przycisk wysokiej prędkości

Nacisnąć ten przycisk, aby uruchomić wysoką prędkość urządzenia.

Przycisk oświetlenia

Nacisnąć raz, oświetlenie typu LED zaświeci się. Nacisnąć ponownie, aby wyłączyć oświetlenie.

KONSERWACJA

Przed czyszczeniem należy wyłączyć urządzenie i odłączyć je od zasilania.

I. Regularne czyszczenie

Użyć miękkiej szmatki, zwilżonej ciepłą wodą z niewielką ilością mydła lub domowego detergentu. Nigdy nie używać do czyszczenia urządzenia czyściw metalowych, chemicznych, ściernych materiałów lub twardych szczotek.

II. Comiesięczne czyszczenie metalowego filtra przeciwtłuszczowego

WAŻNE: Czyszczenie filtra co miesiąc pozwoli zapobiec ryzyku pożaru.

Filtr gromadzi tłuszcz, dym i kurz, co wpływa bezpośrednio na skuteczność działania okapu. Jeśli nie będzie czyszczony, na filtrze będzie gromadzić się coraz więcej pozostałości tłuszczu (potencjalnie łatwopalnych). Czyścić go detergentem do użytku domowego.

III. Coroczne czyszczenie filtra z węglem aktywnym

Stosować WYŁĄCZNIE w urządzeniu, które zainstalowane jest jako urządzenie do recyrkulacji (bez wentylacji na zewnątrz). Filtr ten przechwytuje zapachy i należy go wymienić przynajmniej raz w roku w zależności od częstotliwości użytkowania okapu.

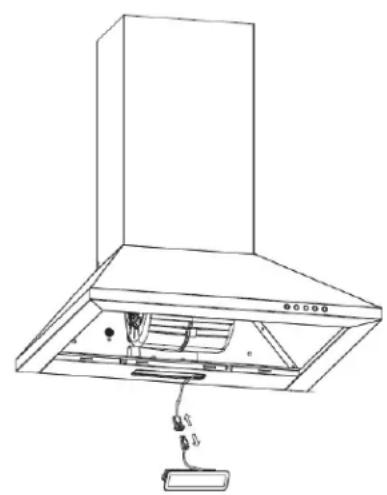

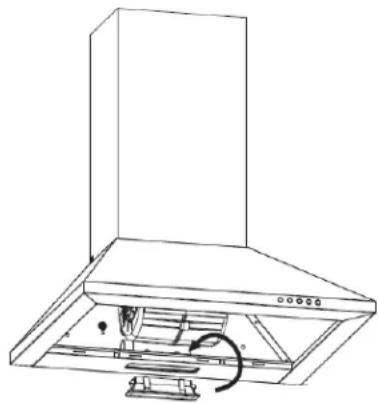

IV. Wymiana żarówek oświetlenia

1. Najpierw należy wyłączyć urządzenie i odłączyć je od zasilania.
2. Poczekać na ochłodzenie się lampki przed wymienieniem jej.
3. Wyjąć metalowe filtry przeciwtłuszczowe.
4. Wymienić na żarówkę tego samego typu (2,5 W typu LED).

ROZWIĄZYWANIE PROBLEMÓW

Usterka	Przyczyna	Rozwiȩzanie
Oświetlenie wączone, ale wentylator nie dla.	Łopatka wentylatora jest zablokownik.	Wyłączyć urzystzenia. Naprawość powinien przypegowadźć wyłącznych wykalifikowyany.personel.
	Silnik jest uszkodzony.
Nie dane zańwo oświetlenie, jak i wentylator.	Spalona sąwoka LED.	Wymienić na sąwyku o wȩsciwej wartosci znamionowej.

Informacje dotyczące okapu kuchennego

	Symbol	Wartość	Jednostka
Identifikator modelu		CCC 60BA I CCC 60GH I CCC 60X I CCC 60N I CCC 60W
Roczne zuźycie energii	AEC	52,0	kWh/a
Wspołczynnik narastania czasu	f 1,6
Wydajnosć przycephwu dynamiczngo	FDE	2
Wspołczynnik efektywnosci energetycznej	EEI	3
Zmierzone natężenie przycephwu powietrza w optymalnym punkcie pracy	Q	48,4	m³/h
Zmierzone ciasnienie powietrza w optymalnym punkcie pracy	P	48,4	Pa
Maksymalne natȩżenie przycephwu powietrza	Qmax	423	m³/h
Zmierzony pobór mocy elektrycznej w optymalnym punkcie pracy	WBEP	86	W
Moc znamionowa ukladu oświetlenia	WL2,5		W
Średnie natȩżenie oświetlenia z ukladu oświetlenia na powierzchni got OW	Emiddle	61	luks
ZmierzonyAXBor mocy w trybie gotowość	PS	-	W
ZmierzonyAXBor mocy w trybie wylączonym	P0,00		W
Poziom mocy akustycznej	Lw70 dB

Pomiary i obliczenia danych do powyższej tabeli przeprowadzono zgodnie z metodą określoną w Rozporządzeniach Komisji Europejskiej (UE) nr 65/2014 i 66/2014.

OCHRONA ŚRODOWISKA:

Produkt ten jest oznaczony symbolem dotyczącym selektywnej zbiórki odpadów sprzętu elektronicznego. Oznacza to, że produkt ten nie powinien być wyrzucany razem z odpadami domowymi, ale zgodnie z Dyrektywą nr 2012/19/EC podlega obsłudze w ramach systemu

selektywnej zbiórki odpadów. Następnie zostanie poddany recyklingowi lub zdemontowany w celu ograniczenia do minimum wpływu na środowisko.

Produkty elektryczne i elektroniczne są potencjalnie szkodliwe dla środowiska i zdrowia ludzkiego ze względu na obecność w nich substancji niebezpiecznych.

W celu uzyskania dodatkowych informacji należy skontaktować się z władzami lokalnymi lub regionalnymi.

Uwaga:

Poniżej podano informacje, jak ograniczyć całkowity wpływ procesu gotowania na środowisko (np. poprzez zużycie energii).

(1) Zainstalować okap kuchenny w prawidłowy sposób, gdzie dostępna jest skuteczna wentylacja. (2) Regularnie czyścić okap kuchenny, aby nie blokować przepływu powietrza. (3) Pamiętać, aby wyłączać oświetlenie okapu po gotowaniu. (4) Pamiętać, aby wyłączać okap po gotowaniu.

Informacja dotycząca demontażu

Nie demontować urządzenia w sposób, którego nie przedstawiono w instrukcji obsługi. Urządzenia nie są przeznaczone do demontażu przez użytkownika. Po zakończeniu eksploatacji urządzenia nie należy go wyrzucać razem z innymi odpadami z gospodarstwa domowego. Zasięgnąć porady lokalnych władz lub sprzedawcy.
