CCC 60N - Kuchynský digestor CANDY - Bezplatný návod na obsluhu

Typ produktu	Dekoratívny digestor
Značka	Candy
Model	CCC 60N
Šírka	60 cm
Hĺbka	Približne 50 cm
Výška (variabilná)	Podľa inštalácie (70-80 cm nad varnou doskou)
Hmotnosť netto	Približne 12 kg
Elektrické napájanie	220-240 V ~ 50 Hz
Výkon motora (pri maximálnej účinnosti)	86 W
Výkon osvetlenia	2,5 W (LED)
Maximálny prietok vzduchu	423 m³/h
Hladina hluku	70 dB
Počet rýchlostí	3 (nízka, stredná, vysoká)
Typ odvodu	Odvod von alebo recirkulácia s uhlíkovým filtrom
Tukový filter	Kovový, umývateľný (mesačné čistenie)
Uhlíkový filter	Aktívny, výmena raz ročne (2 súčasťou)
Minimálna vzdialenosť plyn / elektrický	70 cm
Minimálna vzdialenosť uhlie / olej	80 cm
Ročná spotreba energie	52 kWh/rok
Index energetickej účinnosti	81,3
Dynamická účinnosť tekutín	12,2
Priemerné osvetlenie na varnej ploche	61 lux
Spätná klapka	Áno
Dodávané príslušenstvo	Potrubie, odvodná hadica (150 mm), nástenný držiak, dosky, skrutky, hmoždinky, uhlíkové filtre

Často kladené otázky - CCC 60N CANDY

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Pre plynový alebo elektrický sporák je minimálna vzdialenosť 70 cm. Pre sporák na uhlie alebo olej je to 80 cm.

Ako čistiť kovový tukový filter?

Filter čistite každý mesiac pomocou čistiaceho prostriedku alebo teplej mydlovej vody. Nikdy nepoužívajte kovové kefky ani abrazívne prostriedky.

Ako často treba vymeniť uhlíkový filter?

Aktívny uhlíkový filter je potrebné vymeniť raz ročne, v závislosti od frekvencie používania digestora.

Čo robiť, ak digestor prestane fungovať?

Najprv skontrolujte, či nie je prepálená LED žiarovka (vymeňte ju za 2,5 W). Ak ventilátor nebeží, môže byť zaseknutá lopatka alebo poškodený motor. Vypnite napájanie a kontaktujte odborníka.

Ako vymeniť žiarovku digestora?

Vypnite elektrické napájanie a počkajte, kým žiarovka vychladne. Odstráňte tukové filtre a potom vymeňte žiarovku za LED 2,5 W rovnakého typu.

Môžem používať digestor bez uhlíkového filtra?

Áno, ak je digestor nainštalovaný v režime odvodu von (s potrubím). Uhlíkový filter je potrebný iba v režime recirkulácie.

Ako nainštalovať digestor v režime recirkulácie?

Ak nemáte vonkajší vývod, nainštalujte dodané aktívne uhlíkové filtre. Odvodná hadica sa nepoužíva. Pri upevnení postupujte podľa inštalačných pokynov.

Môže byť digestor nainštalovaný nad plynovým sporákom?

Áno, za predpokladu dodržania minimálnej vzdialenosti 70 cm medzi varnou plochou a spodnou časťou digestora.

Čo robiť, ak je poškodený napájací kábel?

Pristroj nepoužívajte. Kábel nechajte vymeniť výrobcom, jeho servisnou službou alebo kvalifikovaným elektrikárom, aby ste predišli riziku.

Ako znížiť environmentálny vplyv digestora?

Pravidelne čistite filtre, aby ste predišli upchatiu, po varení vypnite svetlo a motor a na konci životnosti prístroj recyklujte v autorizovanom zbernom mieste.

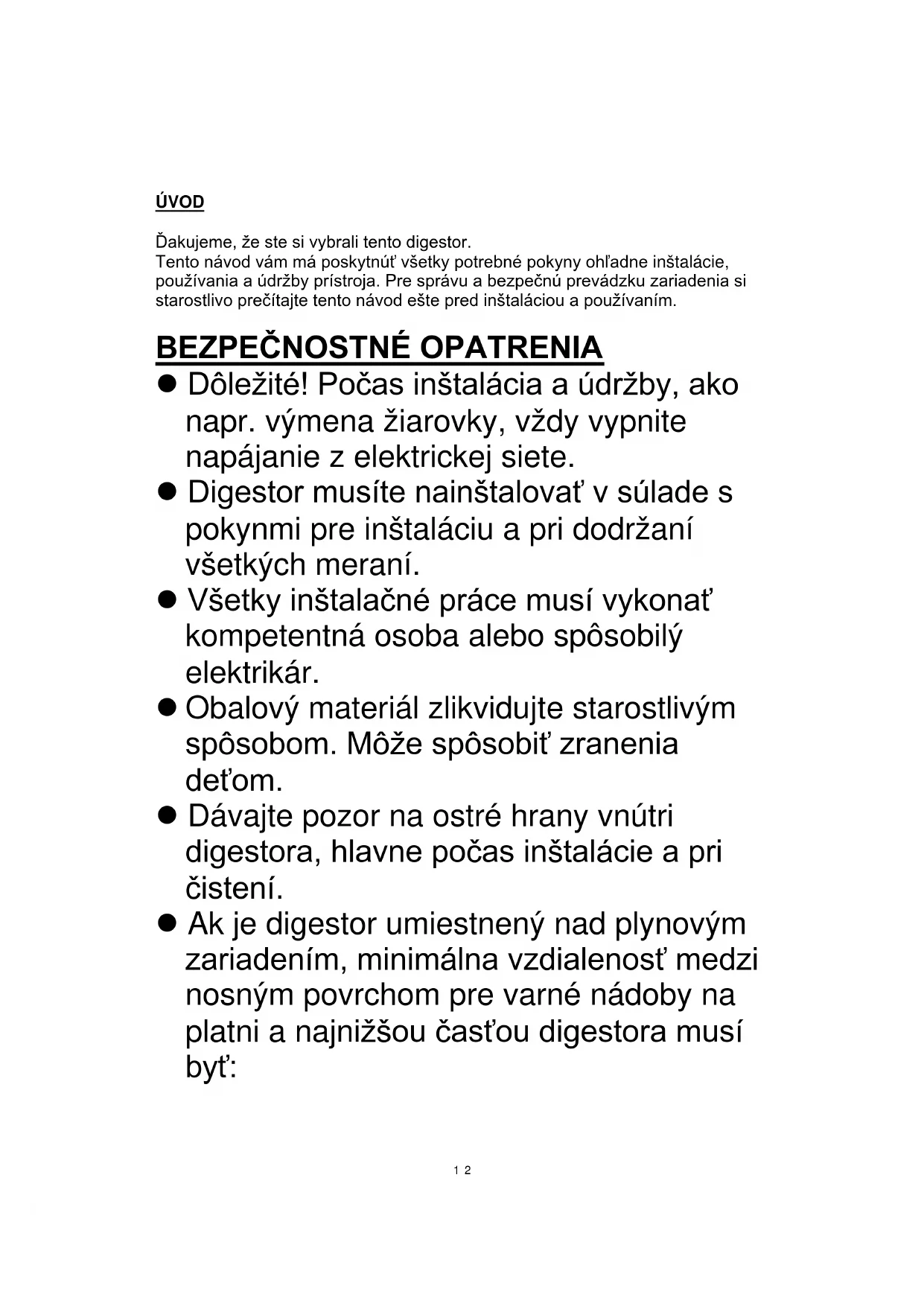

NÁVOD NA OBSLUHU CCC 60N CANDY

Tento námod vám má poskytnút vsetky potrebné poukyny ohladne instalácie, použivania a udrzby pristroja. Pre správu a bezpečné prevadzku zariadenia si starostlivo prečitajte tento námod este pred instalaciou a použivaním.

• Dôležité! Počas instalácia a udřžby, akonapr. výmena Žiarovky, vždy vypnite napájanie z elektrickej siete.
• Digestor musite nainstalovat' v sulade s poukynmi pre instalaciu a pri doržaní vsetkych merani.
• Vsetky instalacné prace musí vykonat'kompetentná osoba alebo spősobíly elektrikár.
• Obalovy material zlikvidujte starostlivym spösobom. Mõze spösobit' zranenia det'am.
  Davajte pozor na ostre hrany vnutridigestora, hlavne pochas instalacie a pričistení.
• Ak je digestor umiestnený nad plynovým zariadením, minimálna vzdialenost' medzi nosnám povrchom pre varné nádoby na platni a majnižsou Čast'ou digestora musi byt':

Pece na uhlie alebo olej: 80 cm

• Ubezpeće sa,Že potrubné vedenie nemá kolená s uhlom ostrejsím než 90 stupnov, pretože by došlo k zniženić učinnosti digestora.
• Digestor je určeny len na používanie v domácnosti.
• Pri varení na plynovom sporák uhrnce a panvice vždy zakryte s vekom.
• Neskúšajte používat' digestor bez filtrov na mastné látky alebo ak su filtre vel'mi zamasteni!
• V režime odsávanie dochodzka k odsávaniu vzduchu z miestnosti digestorom. Ubezpečte sa,Že su dodržanje správné opatrenia na vetranie. Digestor odvodzza z miestnosti pachy, ale nie paru.

• Počas používania digestora súchasne so zariadeniami spal'ujúcimi plyn alebo iné palíva treba mat'dostatočné vetranie miestnosti
  Zariadenie neinstalujte nad vyvyseny grill.

• Panvice nenechavajte poças vyprážania bez dozoru, pretoze prehriate tuky alebo oleje sa možu vznietit.

• Pod digestorom nikdy nenechávajte horiet' nezakryté plamene.
• Poškodený digestor nepoužívajte.
• Ak došlo k poškodeniu privvodnej šnúry, musí ju vymenit' vyrobca, jeho servisné zástupca alebo obdobne spôsobilá osoba, aby nedoslo k nebezpečenstvám.
• Tento prístroj možu používat deti od 8 rokov a viac a osoby so zniženými telesnými, vnímacími alebo duševnými schopnostami alebo s nedostatkom skúseností a znalostí, len ak majú dozor alebo dostali pokyny ohl'adne používania prístroja bezpečnám spósobom a ak chápu nebezpečenstvá s ním suvisiace. Deti sa nesmú hrat's prístrojom. Čistenie a užívatel'skú údržbu nesmú vykonávat deti bez dozoru.
• Pozor: Prístroj a pristupné Časti sa možu počas prevádzky nahriat'. Dajte si pozor, aby ste sa nedotkli vyhrievacích Člankov. Deti pod 8 rokov by sa pri prístroji nemali

zdržiavat vôbec, ak nie su pod neustálym dohl'adom.

• Počas používania digestora sučasne so zariadeniami spal'ujúcimi plyn alebo iné palíva treba mat'dostatočné vetranie miestnosti

• Existuje riziko požiaru, ak sa Čistenieneykonávat' v súlade s pokynmi

• Pod digestorom neflambujte.

• POZOR: Pristupné Časti sa pri používaní s prostriedkami na varenie možu nahriat'.

-Vzduch sa nesmie odvadzat' do komina, ktory sa používa na odvadzanie výparov zo zariadení spaújúcich plyn alebo iné palivá.

• Minimálna vzdialenost' medzi nosnám povrchom pre varné nádoby na platni a najnižšou Čast'ou digestora. (Ak je digestor umiestnený nad plynovým zariadením, vzdialenost' musí byt' najmenej 70 cm

• Musite dodržiavat' predpisy o odvádzani vzduchu.

• Prístroi Čistite pravidelne spôsobom opísaným v kapitole ÚDRŽBA.

• Varovanie: Ak skrutky alebo upevnovacie zariadenia nenainstalujete podla tychtoPokynov, moze dojst' k elektrickym nebezpečenstvám
• Pokyny o spôsobe upevnenia fixného prístroja a to, ako sa prístroj má upevniţ k podpere, pozrite v Časti „INSTALÁCIA A UPEVNENIE“.
• Pokyny o vymiene ziarovky pozrite v Časti „Vymiena ziarovky".

DODANÉ DIELY

Opis	Nákres	Poč.
Digestor		1
Komín		1
Výstupné rúra (priemer 150 mm)		1
Nástenná konzola		1
Doska I		1
Doska II		1
Skrutka (4 mm x 40 mm)		7
Skrutka (4 mm x 30mm)		2
Hmoždinka		9
Skrutka (4 mm x 8mm)		6
Filter s aktívnym uhlím		2

INSTALÁCIA (EXTERNE VETRANIE)

Ak mate spraveny vyvod vonku, digestor mozete pripojit ako je zobrazene na obrazku dole s pomocou odsavacieho potrubia (smalt, hlinik, ohybná rura alebo nehor'lav y material's vnutornym priemerom 150 mm)

1. Prístroj pred instaláciou vypnite a opojte od siete.

1. Digestor treba pre dosiahnutie najlepšieho učinku umiestnit 70~80 cm nad varnú dosku.

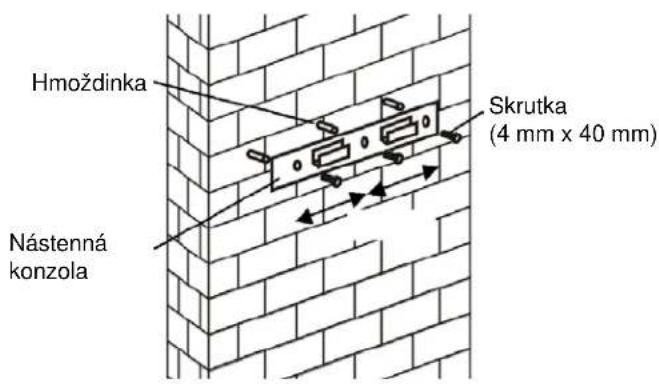

1. Vyvrjate 3 otvory pre nastennu konzolu. Nastennu konzolu naskrutkujte a upevnite na stenu s dodanymi skrutkami (4 mm x 40 mm) a hmozdinkami.

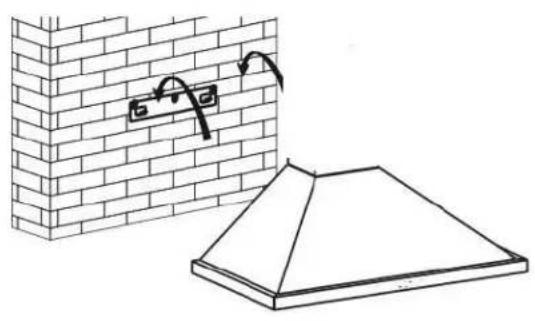

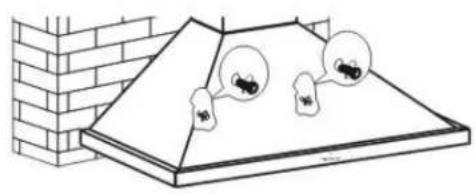

1. Prístroj zaveste na hák nástennej konzoly a pripevnite ho s 2 skrutkami (4 mm x 30 mm).

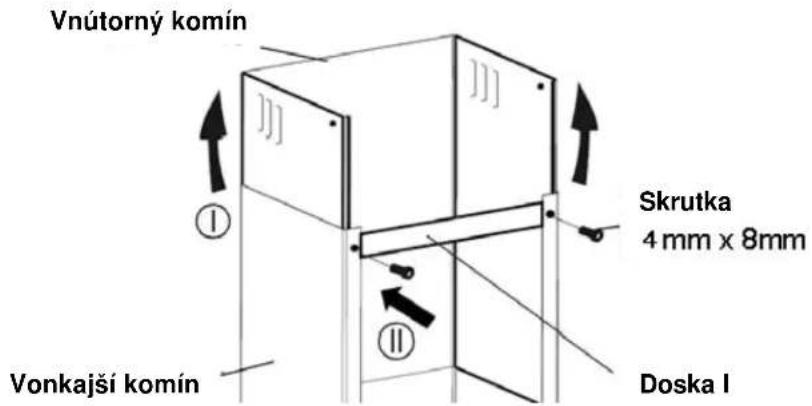

1. Dosky I a II sa používajú na uchytenie komína k stene. Vnutorný komín položte na vonkajši. Vnutorný komín potom vytiahnite dohora. Na komín naintalujte dosku I s pomocou 2 skrutiek (4 mm x 8mm).

Komín položte na digestor a určite polohu dosiek I a II.

Vyvrjte otvory pre dosky I a II.

Dosku II uchyttne na stenu s pomocou 2 skrutiek (4 mm x 40 mm) a hmozdiniek.

1. Komín vytiahnite z digestora. Odsávacie potrubie pripevnite na jegnocestny ventil podla zobrazenia nižsie.

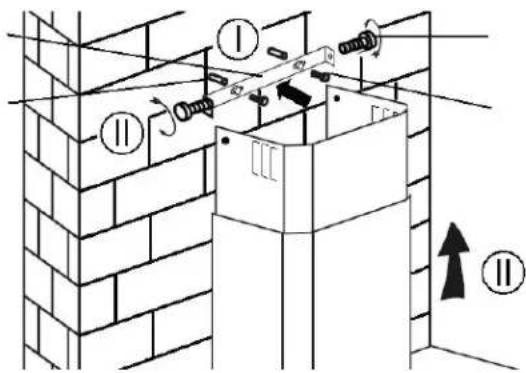

1. Komín polożte spāt na digestor. Pred nadvihnutím komina na poźadovanú výšku uchytté dosku I na stenu s pomocou 2 skrutiek (4 mm x 40 mm) a hmoźdiniek. Komín nadvihnite do poźadovanej výšky a upevnite ho na dosku II s 2 skrutkami (4 mm x 8 mm)

Spodny komín upevnite na digestor s 2 skrutkami (4 x 8 mm)

1. Pred použitím si prečitajte všetky pokyny a ubezpečte sa, ās sa menovity vykon digestora zhoduje s menovitým vykonom napájania.

INSTALÁCIA (VOLITELNÁ PRE VETRANIE DO INTERIÉRU)

Ak nemáte vývod vonku, odsávacie potrubie nie je potrebné a instalácia je podobná ako v Časti „INSTALÁCIA (EXTERNE VETRANIE)“

Filter'saktivnymuhlim

Filter s aktivnym uhlim sa da používat' na zachytávanie pachov.

Na instaláciu filtra s aktívnym uhlim treba najpriv odobrat kovovy filter proti mastnote. Zatlačte zámok a potiahnite ho nadol.

Tlačidlo vypnutia motora 0

Toto tlačidlo stlăcte, ak chcete zastavit' prevádzku motora.

Tlačidlo pomalych otáčok

Toto tlačidlo stlăcte, ak chcete prevádzku pri nízkych otáčkach.

Tlačidlo stredných otáčok

Toto tlačidlo stlačte, ak chcete prevádžku pri strednych otáčkach.

Tlačidlo vysokych otáčok

Toto tlačidlo stlačte, ak chcete prevádzku pri vysokych otáčkach.

Tlačidlo svetla

Pojidnom stlaenisza zaneLED svetlo.Po dalsom stlaenisa vypne.

UDRZBA

Použite jemnú handricku navlhčenu s vlažnoujemne pynovou vodou alebo domácim Čistiacim prostriedkom. Na Čistenie"Justnotky nikdy nepoužívajte kovové podložky, abrazívny material ani pevné kefy.

II. Mesačné Čistenie kovového filtra proti mastnote

DOLEZITE: Cistenie filtra raz za mesiac moze zabrani' riziku poziaru.

Filter zachytáva mast, dym a prach...... filter preto priamo vplyva na učinnost digestora. Ak ho nevycistite, nazbieraju sa na nom mastné zvyšky (potenciálne hor'avé). Vycistite ho s domácim cistiacim prostriedkom.

III. Ročné Čistenie filtra s aktivnym uhlim

Používajte IBA na jegnotku, ktorá je nainstalovaná ako obehová (nevyvedená von). Tento filter zachytáva pachy a musité ho vymieñat' aspon raz ročne podla toho ako Častó sa digestor používa.

IV. Vymena svetla

	Symbol	Hodnota	Jednotka
Oznacenie modelu		CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W
Rochná spotreba energia	AEC	52,0	kWh/a
Faktor nárastu Času	f 1,6
Učinnost' hydrodynamiky	FDEh242
Index energetickej efektivnosti	EEIh13	3
Nameraná rychlost' prietoku vzduchu pri majlepšej Účinnosti	Q248,4		m³/h
Nameraný tlak vzduchu v majlepšom bode Účinnosti	Pb152		Pa
Maximálne prietok vzduchu	Qmax	423	m³/h
Nameraný elektricky príkon v majlepšom bode Účinnosti	WBEP	86	W
Menovitý výkon svetelného systému	Wl2,5		W
Priemerné osvetlenie svetelného systému na varnom povrchu	Emiddle	61	lux
Nameraná spotreba energia v pohotovostnom režime	PS	-	W
Nameraná spotreba energia vo vypnutom režime	Pθ,00		W
Hladina akustického výkonu	LwA	70	dB

Spôsob merania a výpoctu v tablěke hore bol vykonány v súlade s nariadením komsie (EU) Č. 65/2014 a 66/2014.

OCHRANA ZIVOTNEHO PROSTREDA:

Ak potrebujete viac informaci, spoje sa s miestnym alebo regionalnym uradom.

Poznámka:

Nizsie je uvedené, aka znižit' celkový dopad naŽivotné prostredie (napr. použivanie energi) pri procese varenia).

(1) Digestor nainstalujte na vhodnom mieste, kde je dostatochné vetranie.
(2) Digestor pravidelne Čistite, aby sa neupchal vzduchovod.
(3) Po skončeni varenia vypnite svetlo na digestore.
(4) Po skončeni varenia vypnite digestor.

Prístroi niedemontujte iným spôsobom, než aký je uvedeny v totom námode na obsluhu. Prístroi moze demontovat' aj užívate|. Prístroi po skončeniŽivotnosti nesmiete likvidovat' spolu s domácim oppadom. Rady o recycláci vám poskytné miestny urad alebo malopredajca.

CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W
