CCC 60N - Páraelszívó CANDY - Ingyenes használati útmutató

Terméktípus	Dekoratív páraelszívó
Márka	Candy
Modell	CCC 60N
Szélesség	60 cm
Mélység	Körülbelül 50 cm
Magasság (változó)	Szereléstől függ (a főzőlap felett 70-80 cm)
Nettó tömeg	Körülbelül 12 kg
Tápellátás	220-240 V ~ 50 Hz
Motor teljesítménye (maximális hatékonyság mellett)	86 W
Világítás teljesítménye	2,5 W (LED)
Maximális légáram	423 m³/h
Zajszint	70 dB
Sebességek száma	3 (alacsony, közepes, magas)
Elszívás típusa	Külső elszívás vagy recirkuláció szénszűrővel
Zsírszűrő	Fém, mosható (havi tisztítás)
Szénszűrő	Aktív, évente cserélendő (2 db tartozék)
Minimális távolság gáz / elektromos	70 cm
Minimális távolság szén / olaj	80 cm
Éves energiafogyasztás	52 kWh/év
Energiahatékonysági index	81,3
Folyadékdinamikai hatékonyság	12,2
Átlagos megvilágítás a főzőfelületen	61 lux
Visszacsapó szelep	Igen
Tartozékok	Vezeték, elszívócső (150 mm), fali tartó, lemezek, csavarok, tiplik, szénszűrők

Gyakran ismételt kérdések - CCC 60N CANDY

Mi a minimális távolság a páraelszívó és a főzőlap között?

Gáz- vagy elektromos tűzhely esetén a minimális távolság 70 cm. Szén- vagy olajtűzhely esetén 80 cm.

Hogyan tisztítsam a fém zsírszűrőt?

Tisztítsa a szűrőt havonta háztartási mosószerrel vagy langyos szappanos vízzel. Soha ne használjon fémkefét vagy súrolószert.

Milyen gyakran kell cserélni a szénszűrőt?

Az aktív szénszűrőt évente egyszer kell cserélni, a páraelszívó használatának gyakoriságától függően.

Mi a teendő, ha a páraelszívó nem működik?

Először ellenőrizze, hogy a LED-es izzó kiégett-e (cserélje ki egy 2,5 W-osra). Ha a ventilátor nem forog, a lapát beakadhatott vagy a motor megsérülhetett. Kapcsolja ki az áramellátást és hívjon szakembert.

Hogyan cseréljem ki a páraelszívó izzóját?

Kapcsolja ki a tápellátást, és várja meg, amíg az izzó lehűl. Vegye ki a zsírszűrőket, majd cserélje ki az izzót egy azonos típusú 2,5 W-os LED izzóra.

Használhatom a páraelszívót szénszűrő nélkül?

Igen, ha a páraelszívó külső elszívásos üzemmódban van felszerelve (vezetékkel). A szénszűrő csak recirkulációs üzemmódban szükséges.

Hogyan szereljem fel a páraelszívót recirkulációs üzemmódban?

Ha nincs külső kivezetés, szerelje be a mellékelt aktív szénszűrőket. Az elszívócső nem használatos. Kövesse a rögzítésre vonatkozó beszerelési utasításokat.

Felszerelhető a páraelszívó gáztűzhely fölé?

Igen, feltéve, hogy a főzőfelület és a páraelszívó alsó része között legalább 70 cm távolság van.

Mi a teendő, ha a tápkábel megsérül?

Ne használja a készüléket. A kábelt cseréltesse ki a gyártóval, annak ügyfélszolgálatával vagy képzett villanyszerelővel a kockázatok elkerülése érdekében.

Hogyan csökkenthetem a páraelszívó környezeti hatását?

Rendszeresen tisztítsa a szűrőket az eltömődés elkerülése érdekében, kapcsolja le a világítást és a motort a főzés végén, és az élettartam végén adja le a készüléket egy engedélyezett gyűjtőhelyen.

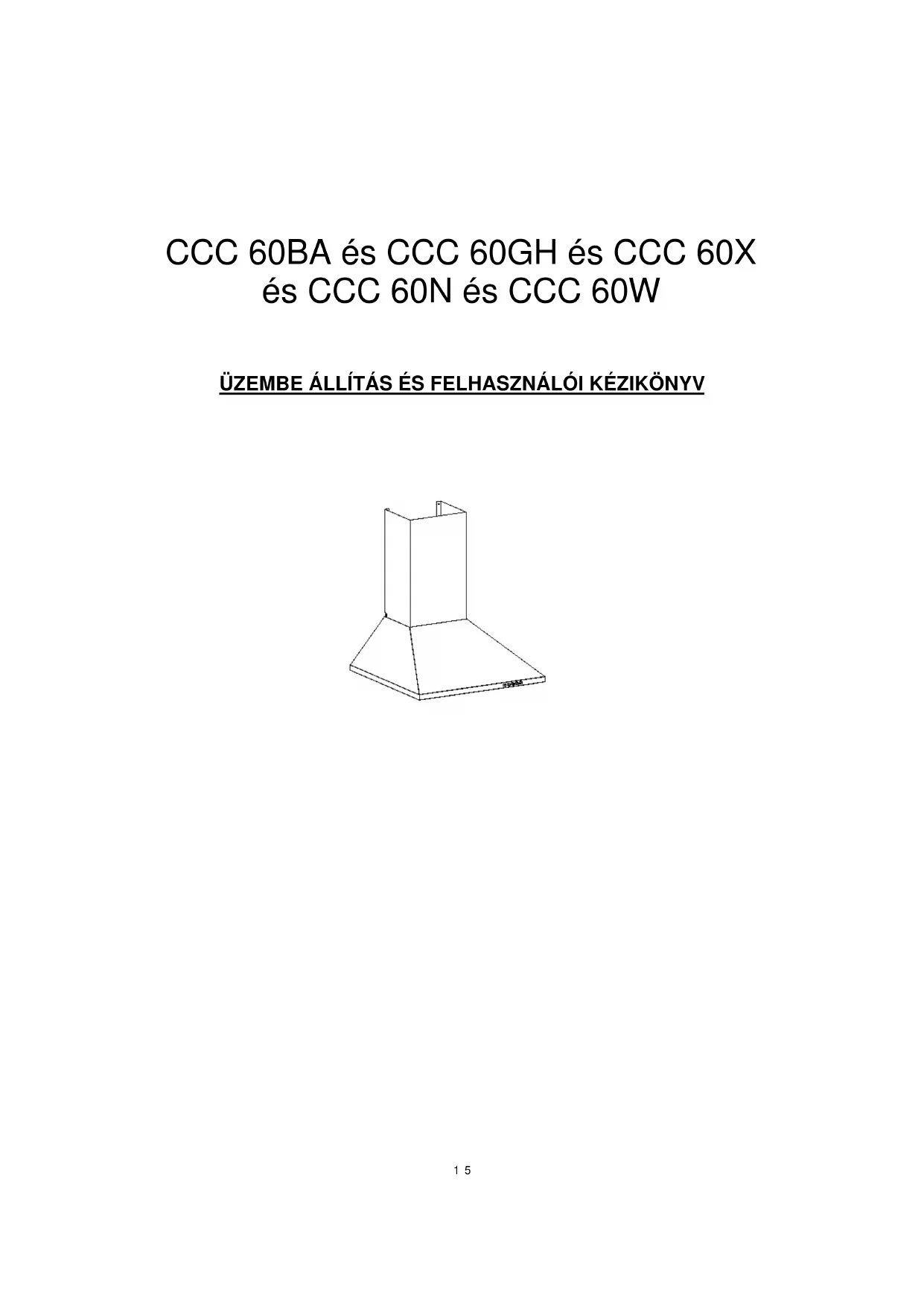

HASZNÁLATI ÚTMUTATÓ CCC 60N CANDY

ÜZEMBE HELYEZÉS ÉS FELHASZNÁLÓI KÉZIKÖNYV

BEVEZETÉS

Köszönjük, hogy páraelszívónkat választotta!

Ez a használati útmutató a készülék beszereléséhez, karbantartásához és használatához szükséges tudnivalókat tartalmazza. A készülék megfelelő és biztonságos működése érdekében kérjük, olvassa el figyelmesen a kézikönyvet.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

• Fontos! Karbantartáskor (például az égő cseréjekor) és az üzembe helyezéskor mindig kapcsolja le az elektromos hálózatot. A páraelszívót az üzembe helyezési útmutatónak megfelelően, a helyigény felmérését követően szerelje be.
• A beszerelési munkákat hozzáértő személy vagy képzett villanyszerelő végezze. Gondoskodjon a szükségtelenné vált csomagolóanyag megfelelő elhelyezéséről. Gyermekekre veszélyes.
• Figyeljen a páraelszívó belsejében lévő éles szélekre – különösen a beszerelés és a tisztítás során. Ha a páraelszívót gáztűzhely fölé helyezi el, a tűzhelyen elhelyezett főzőedények és a szagelszívó legalacsonyabb pontja közötti minimális távolság legyen:

Gáztűzhely esetén: 70 cm

Elektromos tűzhely esetén: 70 cm

Szén- vagy olajtűzhely esetén: 80 cm

• Ügyeljen arra, hogy a csövezetéket ne hajlítsa meg 90 foknál nagyobb szögben, mert ez ronthatja a páraelszívó hatékonyságát.
• A páraelszívó kizárólag házi használatra készült.
• Mindig rakjon fedőt az edényekre és a serpenyőkre, ha a gáztűzhelyen süt vagy főz.
• Soha ne használja a páraelszívót a szűrők nélkül vagy túlságosan zsíros szűrőkkel.
• Kiszívási üzemmódban a páraelszívó kiszívja a levegőt a szobából. Kérjük, gondoskodjon a megfelelő szellőzésről. A páraelszívó a szagokat távolítja el a szobából, a gőzt nem.
• Ha egyszerre használja a szagelszívót és a tűzhelyet (legyen az gáztüzelésű vagy másmilyen), megfelelően szellőztessen a helyiségben.
• Ne szerelje magasított grillsütővel rendelkező tűzhely fölé. Használat közben ne hagyja felügyelet nélkül a serpenyőket, mert a forró olaj vagy zsír tüzet okozhat.
• Ne hagyjon nyílt lángot a páraelszívó alatt.
• Ha a páraelszívó megsérül, ne használja. Ha a tápkábel megsérül, a kockázatok elkerülése végett a gyártó által megadott márkaszerviznek vagy megfelelően képzett szakembernek kell gondoskodnia a cseréjéről.
• A készüléket 8 év fölötti gyermekek, csökkent fizikai, érzékszervi és mentális képességekkel rendelkező, illetve kellő tapasztalattal nem rendelkező személyek csak felügyelet mellett, illetve akkor használhatják, ha már rendelkeznek a készülék biztonságos használatára és a kockázatokra vonatkozó tudással.

Gyermekek ne játsszanak a készülékkel. A tisztítást és a karbantartást gyermekek nem végezhetik felügyelet nélkül.

Vigyázat: A készülék és a hozzáférhető részei felforrósodhatnak használat

közben. Ne nyúljon a felmelegedő részekhez. 8 évesnél fiatalabb gyermekek csak akkor menjenek a készülék közelébe, ha folyamatos felügyelet alatt állnak.

• Ha a szagelszívót a tűzhellyel (legyen az gáztüzelésű vagy másmilyen) egyszerre használja, gondoskodjon a szoba megfelelő szellőzéséről.
• Tűzveszélyt okozhat, ha nem az útmutatónak megfelelően végzik a tisztítást.
• Ne flambírozzon a páraelszívó alatt.
• VIGYÁZAT: A hozzáférhető részek felforrósodhatnak, amikor főzőberendezésekkel használják őket.
• A levegőt tilos olyan kürdőn keresztül kiengedni, amelyet gázzal vagy más üzemanyaggal működő készülékek füstjének elvezetésére használnak.
• A minimális távolság a tűzhelyen elhelyezett főzőedények és a szagelszívó-berendezés legalacsonyabb pontja között: ha a szagelszívó gáztűzhely felett található, ennek a

távolságnak legalább 70 cm-nek kell lennie - A légmentesítést az előírásoknak megfelelően kell elvégezni.

• Időről időre tisztítsa meg a készüléket a KARBANTARTÁS fejezetben megadott módon. Vigyázat: Ha az eszköz vagy a csavarok rögzítése nem az útmutató szerint történik, fennáll az áramütés veszélye.
• A rögzített készülékre, valamint a készülék rögzítésének módjára vonatkozó útmutatás a „BESZERELÉS ÉS RÖGZÍTÉS” részben található.
• Az égő cseréjére vonatkozó útmutatás az „égőcsere” részben található.

TARTOZÉKOK

Leíras	Illusztrácio	Mennyiség
Páraelszívó		1
Kürtő		1
Kivezető cső(150 mm útmárőjú)		1
Tartókonzol		1
I-es lemez		1
II-es lemez		1
Csavar(4mm x 40mm)		7
Csavar(4mm x 30mm)		2
Tipli		9
Csavar(4mm x 8mm)		6
Szénszűró		2

BESZERELÉS (KÜLSŐ KIVEZETŐNYÍLÁSRA)

Ha külső kivezetőnyílást használ, a páraelszívót az alábbi képen látható módon csatlakoztathatja a szellőzőcsatornára (zománc, alumínium, rugalmas cső vagy tűzálló anyagból készült, 150 mm-es belső átmérőjű).

1. Üzembe helyezés előtt kapcsolja ki és húzza ki az egységet a konnektorból.

1. A teljesítmény akkor a legmagasabb, ha a páraelszívót 70-80 cm-rel a főzőfelület felett helyezi el.

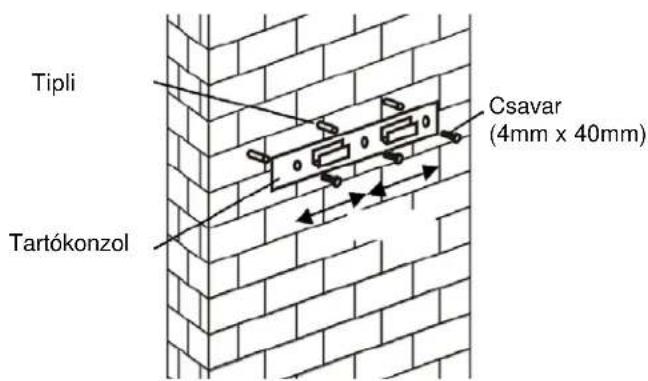

1. Fúrjon 3 lyukat a tartókonzol elhelyezéséhez. Rögzítse a tartókonzolt a falra a mellékelt csavarokkal (4 mm x 40 mm) és tiplikkel.

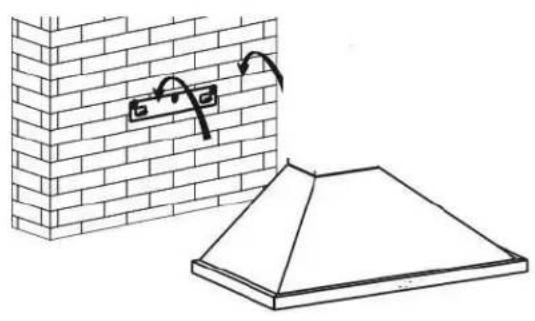

1. Akassza a készüléket a tartókonzol kampójára, és rögzítse a készüléket 2 csavarral (4 mm x 30 mm).

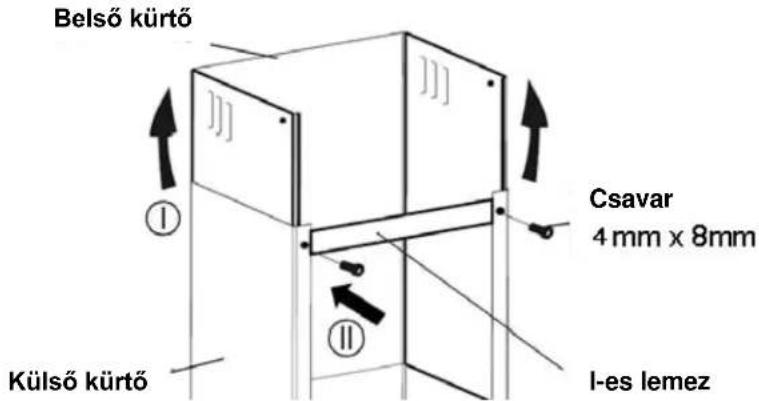

1. A kürtő az I-es és III-as lemezzel erősíthető a falra. Helyezze a belső kürtőt a külső kürtőre. Ezután húzza a belső kürtőt felfelé. Rögzítse az I-es lemezt a kürtőre két csavarral (4 mm x 8 mm).

Helyezze a kürtőt a páraelszívóra, és válassza ki az I-es és a II-es lemez helyét. Fúrjon lyukakat az I-es és a II-es lemez elhelyezéséhez.

Erősítse a II-es lemezt a falra két csavarral (4 mm x 40 mm) és tiplivel.

1. Vegye ki a kürtőt a páraelszívóból, és csatlakoztassa a kivezető csövet az egyirányú tolózárhoz az alábbi módon.

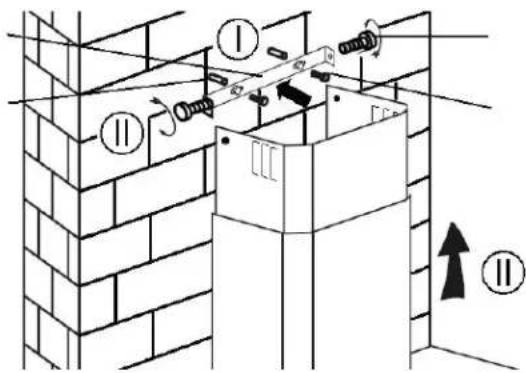

1. Tegye vissza a kürtőt a páraelszívóba. Mielőtt a kürtőt a kívánt magasságba emeli, rögzítse az I-es lemezt a falhoz két csavar (4 mm x 40 mm) és tipli segítségével. Állítsa a kürtőt a kívánt magasságba, és rögzítse a II-es lemezt 2 csavarral (4 mm x 8 mm).

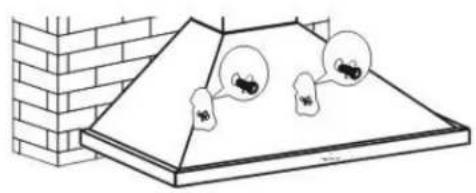

Rögzítse az alsó kéményt a páraelszívóra 2 (4 x 8 mm) csavar segítségével.

1. Használat előtt olvassa el az összes útmutatót, és bizonyosodjon meg róla, hogy az energiaforrás kielégíti az eszköz teljesítményigényét.

BESZERELÉS (VÁLASZTHATÓAN BELSŐ KIVEZETŐNYILÁSRA)

Ha nem rendelkezik külső kivezetőnyílással, a kivezetőcsőre nincs szükség; a felszerelés hasonló a „BESZERELÉS (KÜLSŐ KIVEZETŐNYILÁSRA)” részben leírtakhoz.

Szénszűrő

Az aktív szénszűrő elnyeli a szagokat.

Az aktív szénszűrő beszerelése előtt le kell választania a fém zsírszűrőt. Nyomja meg a zárat, és húzza lefelé.

Helyezze be az aktív szénszűrőt az egységbe, és fordítsa el, hogy rögzüljön. Ismételje meg ugyanezt a másik oldalon is.

MEGJEGYZÉS:

Bizonyosodjon meg róla, hogy a szűrő biztosan zárva van-e. Máskülönben kilazulhat és kárt okozhat a készülékben.

Amikor az aktív szénszűrő csatlakoztatva van, csökken a szívóerő.

ÜZEMELTETÉS

A motor kapcsológombja 0

A gombbal a motor kapcsolható ki.

Alacsony sebesség gomb

A gomb megnyomásakor a készülék alacsony sebességgel működik tovább.

Közepes sebesség gomb

A gomb megnyomásakor a készülék közepes sebességgel működik tovább.

Nagy sebesség gomb

A gomb megnyomásakor a készülék nagy sebességgel működik tovább.

Világítás gomb

Ha megnyomja, bekapcsolódik a LED-világítás. Ha újra megnyomja, kikapcsolja a világítást.

KARBANTARTÁS

Tisztítás előtt kapcsolja ki a készüléket, és húzza ki a konnektorból.

I. Általános tisztítás

Használjon puha szövetet, amit előtte enyhén szappanos, langyos vízzel vagy háztartási tisztítószerrel nedvesített be. Soha ne használjon fémparnát, vegyi- és csiszolóanyagot vagy merev sörtéjű kefét az egység tisztításához!

II. A fém zsírszűrő havi tisztítása

FONTOS: A szűrő havi tisztításával teljesen megszüntetheti a tűzeset kockázatát.

A szűrő összegyűjti a zsírt, füstöt és port, így közvetlen hatással van a páraelszívó működésének hatékonyságára. Ha nem tisztítják, a zsír maradványai letapadnak a szűrőn, melyek akár gyúlékonyak is lehetnek. Tisztítsa háztartási tisztítószerekkel.

III. Az aktív szénszűrő éves tisztítása

KIZÁRÓLAG olyan készüléken alkalmazza, ami nem recirkulációs egységként lett beszerelve (nem rendelkezik külső kivezetőnyílással). A szűrő elnyeli a szagokat, ezért - a használat gyakoriságától függően - legalább évente egyszer le kell cserélni.

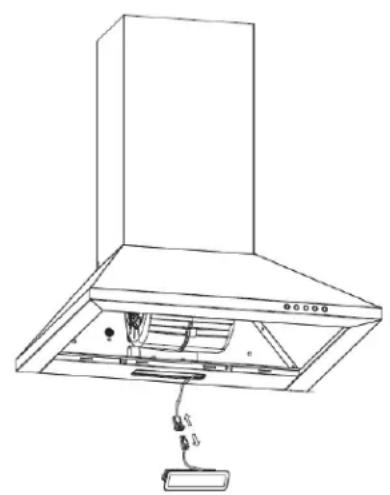

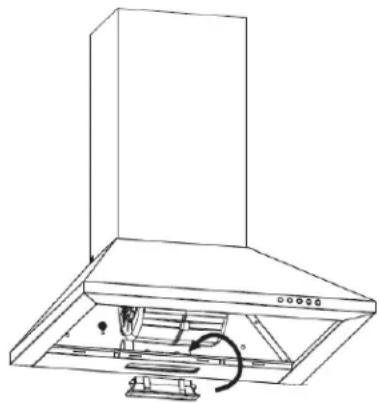

IV. A világítás kicserélése

1. Kapcsolja ki a készüléket, és húzza ki a konnektorból.
2. Várjon míg az égő teljesen lehűl, mielőtt kicserélné.
3. Távolítsa el a fém zsírszűrőt.
4. Cserélje ki ugyanolyan típusú égőre (2,5 W LED-lámpa).

HIBAELHÁRÍTÁS

Hiba	Ok	Megoldás
A lámpa világit, de a ventilátor nem működik.	A ventilátorlapát elakadt.	Kapcsolja ki a készüléket. A szerelástCsak szakember pávezheti.
	A motor megsérult.
Sem avilágítás, sem a ventilátor nem működik.	Bántó LED-világítás.	Cserélje ki a lámpát; megfeleloerösségüt használjon.

	Jel Érték	Egység
A modell azonosítója		CCC 60BA és CCC 60GH és CCC 60X és CCC 60N és CCC 60W
Éves energiafogyasztás	AECpáraelszívó	52,0	kWh/a
Idönövekedés mertéke	f 1,6
Hidrodinamikai hatékonyság	FDE122
Energiahatékonysági mutató	EEI813
Legjobb hatásfokon mert lögáramlási arány	Q848,4		m³/h
Legjobb hatásfok egy pontján mert lémgnyomás	P852		Pa
Maximális lögáramlás	Qmax	423	m³/h
Legjobb hatásfok egy pontján mert bemeneti elektromosság	WBEP	86	W
Világítás névleges teljesitménye	W2,5		W
Átlagos fényerősség a főzőfelülen	Ekőzóp	61	lux
Mérte energiafogyasztás készenléti állapotban	PS	-	W
Mérte energiafogyasztás kikapcsolt állapotban	P0,00		W
Hangteljesitményszint	Lw70 dB

A fenti táblázat mérései és számításai az (EU) 65/2014 és 66/2014 számú bizottsági szabályozások szerint készültek.

KÖRNYEZETVÉDELEM:

Ez a termék rendelkezik az elektronikus eszközökre vonatkozó szelektív hulladékgyűjtés jelölésével. Ez azt jelenti, hogy a terméket tilos a háztartási hulladékokkal együtt kezelni, illetve a szelektív hulladékgyűjtési rendszert kell használni hozzá (a 2012/19/EK

irányelvnek megfelelően). A terméket szétbontják vagy újrahasznosítják, hogy csökkenjen a környezetre gyakorolt hatás, ugyanis az elektronikus termékek - a veszélyesanyag-tartalmuk miatt - veszélyesek lehetnek a környezetre és az emberi egészségre.

Ha további tudnivalókra van szüksége, vegye fel a kapcsolatot a helyi vagy a regionális hatóságokkal.

Megjegyzés:

A következő rész azt ismerteti, hogy csökkenthető a környezetre gyakorolt hatás (a főzési folyamat energiaigénye).

(1) Olyan helyre szerelje a páraelszívót, ahol biztosított a megfelelő szellőzés. (2) Rendszeresen tisztítsa a páraelszívót, így megakadályozhatja a szellőzőnyílások eltömődését. (3) Ne felejtse el kikapcsolni a páraelszívó világítását használat után. (4) Kapcsolja ki a páraelszívót használat után.

A szétszereléshez szükséges információ

Csak a használati útmutatónak megfelelően szerelje szét a készüléket. A felhasználó nem szerelheti szét a készüléket. A használhatatlanná vált készüléket ne a háztartási hulladék közé dobja. Vegye fel a kapcsolatot a helyi hatóságokkal a megőrzési vagy újrahasznosítási tanácsokért.
