CDG6CBP8W - Okap CANDY - Bezpłatna instrukcja obsługi

Marka	Candy
Model	CDG6CBP8W
Typ produktu	Dekoracyjny okap ścienny
Szerokość	60 cm
Głębokość	50 cm
Wysokość (bez przewodu)	Około 30 cm
Masa netto	Około 12 kg
Zasilanie	220-240 V ~ 50 Hz
Moc silnika	250 W
Klasa energetyczna	A+
Maksymalny przepływ powietrza	600 m³/h
Maksymalny poziom hałasu	65 dB(A)
Liczba prędkości	3 prędkości + intensywny
Oświetlenie	LED, 2 x 3 W
Tryb pracy	Wywiew lub recyrkulacja (filtr węglowy w zestawie)
Filtr tłuszczowy	Aluminiowy, zmywalny w zmywarce
Filtr węglowy	Zalecana wymiana co 6 miesięcy
Czyszczenie	Powierzchnia zewnętrzna: wilgotna ściereczka i łagodny detergent
Automatyczne wyłączanie	Tak, po 24 godzinach
Wskaźnik naprawialności	7,4 / 10
Dostępne części zamienne	Filtry, żarówki, silnik, panel sterowania
Gwarancja	2 lata

Często zadawane pytania - CDG6CBP8W CANDY

Jak zainstalować okap Candy CDG6CBP8W?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę. Przymocuj okap do ściany za pomocą dostarczonego szablonu, podłącz przewód wywiewny lub zamontuj filtr węglowy do trybu recyrkulacji, a następnie podłącz urządzenie do gniazdka 220-240 V.

Jak czyścić filtry tłuszczowe?

Filtry aluminiowe można myć w zmywarce w niskiej temperaturze lub ręcznie w wodzie z mydłem. Dokładnie osusz przed ponownym założeniem. Zaleca się czyszczenie co 2 miesiące.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co około 6 miesięcy, lub częściej przy intensywnym użytkowaniu. Nie nadaje się do czyszczenia i należy go wyrzucić.

Jak przełączyć na tryb recyrkulacji?

Jeśli wywiew na zewnątrz nie jest możliwy, zamontuj dostarczony filtr węglowy w okapie zgodnie z instrukcją obsługi. Tryb recyrkulacji kieruje oczyszczone powietrze z powrotem do kuchni.

Dlaczego okap hałasuje?

Nieprawidłowy hałas może być spowodowany zatkanym filtrem, poluzowanym mocowaniem lub uszkodzeniem silnika. Najpierw sprawdź filtry i dokręć śruby montażowe. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak wymienić żarówkę LED?

Odczep klosz oświetlenia, odłącz uszkodzoną żarówkę LED i podłącz nową żarówkę tego samego typu (3 W, określona oprawka). Załóż klosz. Uwaga: przed jakąkolwiek czynnością odłącz okap od zasilania.

Co zrobić, jeśli okap nie włącza się?

Sprawdź zasilanie (gniazdko, wyłącznik). Jeśli panel sterowania nie reaguje, możliwa jest usterka elektroniczna. Skontaktuj się z autoryzowanym serwisem Candy.

Czy okap słabo zasysa?

Upewnij się, że filtry są czyste, a przewód wywiewny nie jest zatkany. Sprawdź również, czy okap znajduje się na odpowiedniej wysokości (65-75 cm nad płytą elektryczną, 75-85 cm nad gazową).

Jaka jest idealna wysokość montażu?

Dla płyty elektrycznej lub indukcyjnej zamontuj okap na wysokości 65-75 cm nad powierzchnią gotowania. Dla płyty gazowej przewidź 75-85 cm, aby uniknąć ryzyka pożaru.

Jak uzyskać części zamienne?

Części zamienne (filtry, żarówki, silnik) są dostępne w dziale obsługi klienta Candy lub u autoryzowanych sprzedawców. Przy zamawianiu użyj numeru referencyjnego CDG6CBP8W.

INSTRUKCJA OBSŁUGI CDG6CBP8W CANDY

Dziękujemy za wybranie naszego okapu.

Niniejsza instrukcja zawiera wszelkie informacje dotyczące montażu, użytkowania i obsługi urządzenia.

Proszę dokładnie zapoznać się z treścią instrukcji przed przystąpieniem do montażu i użytkowania okapu, co zapewni bezpieczną i prawidłową jego eksploatację.

Okap wykonany jest z materiałów wysokiej jakości, odznacza się nowoczesnym wyglądem i prostotą montażu. Wyposażony jest w wydajny silnik zapewniający odpowiednie parametry wentylacji i niski poziom hałasu oraz w filtr tłuszczowy.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Dzieci nie mogą obsługiwać urządzenia.

Okap przeznaczony jest wyłącznie do użytku domowego. Nie nadaje się do grilla, rożna ani jakichkolwiek zastosowań komercyjnych.

Okap oraz filtry muszą być regularnie czyszczone, tak aby zachować ich dobre właściwości użytkowe.

Okap należy czyścić zgodnie z instrukcją obsługi, aby uniknąć ryzyka pożaru.

Nie wolno piec ani przyrządzać potraw na otwartym ogniu.

W kuchni należy zapewnić odpowiedni obieg powietrza.

Przed podłączeniem zasilania należy sprawdzić, czy przewód podłączeniowy nie jest uszkodzony. W razie uszkodzenia musi być wymieniony przez wykwalifikowany personel.

Kuchnia musi mieć odpowiednią wentylację, jeżeli okap jest używany jednocześnie z palnikami gazowymi lub na inne paliwo.

Opary nie mogą być odprowadzane do przewodów kominowych służących do odprowadzania gazów spalinowych z urządzeń gazowych lub na inne paliwa.

Należy przestrzegać przepisów dotyczących wentylacji.

Urządzenie nie jest przeznaczone do obsługi przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, lub osoby nieposiadające doświadczenia lub wiedzy, chyba że zostały one uprzednio przeszkolone lub pozostają pod nadzorem osób

odpowiedzialnych za ich bezpieczeństwo.

Należy pilnować, aby dzieci nie bawiły się urządzeniem.

Pod okapem nie wolno używać otwartego ognia.

Okap nie jest przeznaczony do zabudowy nad płytą z więcej niż czterema palnikami.

- Zapewnia to odpowiednią wentylację pomieszczenia, gdy jednocześnie używana jest kuchenka lub okap z urządzeniami spalającymi gaz lub inne paliwa (nie dotyczy urządzeń, które tylko odprowadzają powietrze z powrotem do pomieszczenia);

- szczegóły dotyczące metody i częstotliwości czyszczenia.

- istnieje ryzyko pożaru, jeśli czyszczenie nie zostanie przeprowadzone zgodnie z instrukcją;

- nie palić pod okapem;

- UWAGA: Dostępne części mogą się nagrzewać, gdy są używane z urządzeniami do gotowania.

Niebezpieczeństwo porażenia elektrycznego

Urządzenie musi być skutecznie uziemione. W razie wątpliwości należy zwrócić się do wykwalifikowanego technika.

Nieprzestrzeganie niniejszych zaleceń może skutkować śmiercią, pożarem lub porażeniem elektrycznym.

Lampa zastosowana w tym produkcie nie nadaje się do oświetlenia pomieszczenia.

Zadaniem tej lampy jest zapewnienie oświetlenia podczas użytkowania produktu.

Instalacja elektryczna

Cała instalacja musi być przeprowadzona przez kompetentną osobę lub wykwalifikowanego elektryka. Przed podłączeniem zasilania upewnij się, że napięcie zasilania odpowiada napięciu podanemu na tabliczce znamionowej.

Bezpośrednie połączenie

Urządzenie należy podłączyć bezpośrednio do sieci elektrycznej za pomocą wyłącznika wielobiegunowego o minimalnym rozwarciu styków 3 mm.

Instalator musi zapewnić, że połączenie elektryczne zostało wykonane prawidłowo i jest zgodne ze schematem połączeń.

Kabel nie może być zgięty ani ściśnięty.

Regularnie sprawdzaj wtyczkę i przewód zasilający pod kątem uszkodzeń.

Jeśli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zespół dostępny u producenta lub jego przedstawiciela serwisowego.

OSTRZEŻENIE: To urządzenie klasy I MUSI być uziemione.

To urządzenie jest dostarczane z 3-żyłowym kablem sieciowym w kolorach następujących:

brązowy = L lub faza

niebieski = N lub neutralny

zielono-żółty = E lub uziemienie

Bezpiecznik musi mieć wartość 3 A.

SPECYFIKACJA

Część	Wygląd		ilość
Okap			1
Komin górny			1
Komin dolny			1
Kątownik komina dolnego			1
Kątownik komina górnego			1
Wspornik okapu			1
Kołki rozporowe			9
Wkręty 4×30mm			9
Śruby 4 x 8mm			2

Jeżeli możliwe jest odprowadzenie oparów na zewnątrz, okap można zamontować jak na rysunku pokazanym poniżej, z zastosowaniem kanału odprowadzającego (emaliowanej lub aluminiowej giętkiej rury lub z innego niepalnego materiału o średnicy 150 mm).

1. Przed montażem należy wyłączyć okap i odłączyć go od zasilania.

1. Okap powinien być zamontowany 65-75 cm nad płytą kuchenną, co gwarantuje najlepszą skuteczność.

1. Wywiercić 3 otwory o średnicy 8 mm i przykręcić wspornik 3 wkrętami.

Przed instalacją należy wywiercić 2 dodatkowe otwory o średnicy 8 mm oraz przygotować odpowiednie kołki i wkręty.

1. Okap zaczepić na wsporniku.

1. Zamocować zawór zwrotny na wylocie okapu, a następnie założyć kanał wylotowy, jak pokazano na rysunku.

6.

• Umieścić na okapie we właściwym położeniu szklaną osłonę.
• Przykręcić osłonę za pomocą 4 śrub i podkładek. Aby uniknąć uszkodzenia szkła, nie dokręcać śrub zbyt mocno.

7.

Zmontować komin wewnętrzny i zewnętrzny oraz rozsunąć na właściwą wysokość.

Po rozsunięciu komina na właściwą wysokość zablokować komin za pomocą śrub blokujących, jak pokazano na rysunku poniżej.

8.

• Wywiercić 2 otwory 8mm do zamocowania kątownika. Przykręcić kątownik.
• Założyć komin na okap i zamocować 2 śrubami.

kątownik kołek

SPECYFIKACJA

Część	Wygląd	ilość
deflektorpowietrza		1
wspornik		1
Kołkirozporowe		2
Wkręty4×30mm		2
Śruby3.5x12mm		2

INSTALACJA (ODBŁYWACZ POWIETRZA DO MODELI T-SHAPE, SZKŁA Z KRZYWEM, SZKŁA PŁASKIEGO):

Deflektor powietrza jest wymieniony jako dołączony i nie jest opcjonalny.

1. Przed montażem zakręć oba końca wspornika, jak pokazano poniżej:

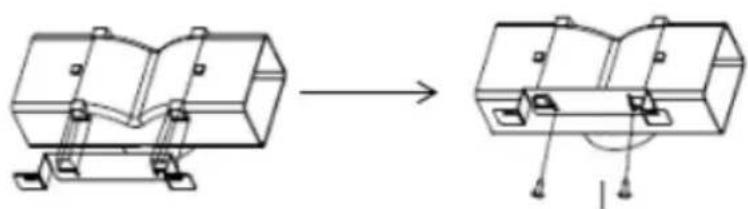

1. Przymocuj wspornik do plastikowego gniazdka w kształcie litery T za pomocą 2 dołączonych śrub ST3.5x12mm.

1. Wywierć 2 otwory, aby pomieścić kołki rozporowe, a następnie przykręć i dokręć wspornik do ściany za pomocą 2 dostarczonych śrub ST4x30 mm.

1. Przymocuj rurę wydechową do wylotu powietrza okapu kuchennego, jak pokazanoponiżej:

5. Zainstaluj komin na urządzeniu i napraw go.

Uwaga: nie można jednocześnie używać plastikowego wylotu w kształcie litery T i klap w kształcie litery V. Możesz użyć ich na dwa sposoby: 1) Dodaj klapę V do istniejącego gniazdka; 2) Użyj plastikowego wylotu w kształcie litery T, bez dodatkowej klapki w kształcie litery V.

Uwaga: Produkt jest wyposażony w akcesorium z klapą w kształcie litery V. To akcesorium nie jest obowiązkowe w przypadku instalacji, obsługi i użytkowania produktu.

SPECYFIKACJA

Część	Wygląd	ilość
deflektorpowietrza		1
wspornik		1
Kołkirozporowe		2
Wkręty 4×30mm		2
Śruby 3.5x12mm		2

INSTALACJA DEFLEKTORA POWIETRZA DLA MODELI PIRAMIDY I

SKÓRY):

Deflektor powietrza jest wymieniony jako dołączony i nie jest opcjonalny.

1. Przymocuj wspornik do plastikowego gniazdka w kształcie litery T za pomocą 2 śrub ST3.5x12mm dostarczonych jak pokazano poniżej:

1. Wywierć 2 otwory w ścianie, aby pomieścić kołki rozporowe, a następnie przykręć i dokręć wspornik do ściany za pomocą 2 dostarczonych śrub ST4x30mm.

1. Przymocuj rurę wydechową do wylotu powietrza okapu kuchennego, jak pokazano poniżej:

4. Zainstaluj komin na urządzeniu i napraw go.

Uwaga: nie można jednocześnie używać plastikowego wylotu w kształcie litery T i klap w kształcie litery V. Możesz użyć ich na dwa sposoby: 1) Dodaj klapę V do istniejącego gniazdka; 2) Użyj plastikowego wylotu w kształcie litery T, bez dodatkowej klapki w kształcie litery V.

Uwaga: Produkt jest wyposażony w akcesorium z klapą w kształcie litery V. To akcesorium nie jest obowiązkowe w przypadku instalacji, obsługi i użytkowania produktu.

MONTAŻ ( WERSJA Z RECYRKULACJA )

Jeżeli nie mam możliwości wyprowadzenia oparów na zewnątrz pomieszczenia to montaż jest podobny do montażu w wersji wywiewowej, że nie stosujemy kanału wylotowego.

Można w tej wersji zastosować filtr węglowy zatrzymujący zapachy (filtr węglowy może występować jako wyposażenie lub jako opcja wyposażenia). Instalacja filtra węglowego wymaga zdjęcia filtra tłuszczowego: proszę wcisnąć zaczep i zdjąć filtr odchylając go ku dołowi.

Włożyć filtr węglowy do gniazda w okapie i zamocować obracając w prawo. Powtórzyć tę czynność dla filtra po drugiej stronie, jeśli budowa okapu tego wymaga.

Proszę sprawdzić czy filtr jest dobrze zamocowany. Jego poluzowanie może spowodować zagrożenie.

Przy zastosowaniu filtra węglowego wydajność okapu będzie mniejsza.

PANEL STEROWANIA

KONFIGURACJA 1

DZIAŁANIE

Przycisk 1

Przycisk jest oznaczony podświetleniem. Po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator będzie włączony przy niskiej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora.

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Przycisk 2

Przycisk jest oznaczony podświetleniem. Po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy średniej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora. Prędkość przeznaczona do normalnego gotowania.

Przycisk 3

Przycisk jest oznaczony podświetleniem. Po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy wysokiej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora. Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

UWAGA: Jednoczesne wciśnięcie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Oświetlenie

KONFIGURACJA 2

DZIAŁANIE

Przycisk Off 0

Jest używany do wyłączania wentylatora.

Mała prędkość wentylatora

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Średnia prędkość wentylatora

2

Prędkość przeznaczona do normalnego gotowania.

Duża prędkość wentylatora

3

Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

UWAGA: Jednoczesne wciśnięcie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Oświetlenie

KONFIGURACJA 3

Przycisk On / Off

Jest używany do włączania / wyłączania wentylatora.

⊕ Szybkość Przycisk Plus

W celu zwiększenia szybkości wentylatora

- Spadek prędkości Przycisk

Na zmniejszenie prędkości wentylatora.

Lampka przycisku

8 Wyświetlacz cyfrowy

Pomiar prędkości wentylatora: "1" dla niskiej prędkości, "2" dla średniej prędkości, "3" dla dużej prędkości, "4" dla funkcji Booster.

Szybki minutnik: Naciśnij przycisk ⓘ i ⊖ przytrzymaj przez 1 sekundę, wyświetlacz cyfrowy będzie migać i odliczać 5 minut, po 5 minutach silnik zgaśnie automatycznie i zabrzmi brzęczyk przez 1 sekundę.

Funkcja Booster

Aby aktywować funkcję Booster, naciśnij ⚠, aby wybrać prędkość 4, okap będzie pracował z największą prędkością przez 5 minut, po czym wróci do normalnej prędkości.

OBSŁUGA

Przed przystąpieniem do czyszczenia okapu należy go wyłączyć i odłączyć od zasilania.

I. Czyszczenie okapu

Okap należy czyścić miękką ściereczką i detergentem do mycia naczyń. Nie wolno stosować metalowych skrobaków, substancji chemicznych lub ostrych zmywaków mogących uszkodzić okap.

II. Miesięczne czyszczenie filtra tłuszczu.

WAŻNE: czyszczenie raz na miesiąc filtra tłuszczu może zabezpieczyć nas przed pożarem.

Filtr gromadzi tłuszcz, dym i kurz, przez co znacząco wpływa na wydajność okapu.

Jeżeli nie jest czyszczony, to zapcha się tłuszczem (potencjalnie zapalnym). Filtr należy czyścić detergentem do mycia naczyń.

III. Roczna wymiana filtra węglowego

Dotyczy WYŁĄCZNIE wersji z recyrkulacją (nie wersji wywiewowej). Filtr węglowy zatrzymujący zapachy należy wymieniać nie rzadziej niż raz do roku, w zależności od intensywności użytkowania okapu.

IV. Wymiana oświetlenia

Odkręcić i zdjąć szklaną osłonę. Zlokalizować przepaloną żarówkę w obudowie okapu.

Odłączyć przewód elektryczny i wyjąć oprawki z przewodami z okapu.

Ważne: nie jest możliwa wymiana samej żarówki, trzeba zmienić żarówki razem z oprawkami i przewodami (żarówki LED MAX 1.5W).

Zamontować nowe żarówki i przewody w okapie. Podłączyć przewody elektryczne.

Założyć szklaną osłonę i przykręcić śrubami. Upewnić się, że śruby zostały dokręcone (proszę pamiętać, aby nie dokręcać ich zbyt mocno, aby nie uszkodzić szyby).

MOŻLIWE USTERKI

Usterka	Przyczyna	Działanie
Świeci światło, ale wentylator nie działa	Zablokowany wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Uszkodzony silnik
Nie działa an światło ani wentylator	Przepalone oświetlenie	Wymienić żarówkę
	Nie podłączone zasilan	Podłączyć zasilanie
Poważna wibracja okapu	Uszkodzony wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Nie zamocowany silnik wentylatora	Odłączyć od zasilania, wezwać autoryzowany serwis
	Niewłaściwie zawieszony okap na wsporniku	Zdjąć okap, sprawdzić czy wspornik jest właściwie zamocowany.
Zbyt mała wydajność okapu	Okap zawieszony zbyt wysoko na płytą kuchenną.	Zamocować w odległości 65-75c od płyty.
	Zabrudzone filtry	Wyczyścić lub wymienić filtry

SERWIS

Jeżeli nie jest możliwe zidentyfikowanie usterki, należy odłączyć okap od zasilania i wezwać autoryzowany serwis.

NUMER FABRYCZNY. Gdzie go znaleźć?

Przy wezwaniu serwisu ważne jest podanie modelu urządzenia oraz 16-cyfrowego numeru fabrycznego (zaczyna się na 3). Numer można znaleźć na tabliczce znamionowej urządzenia.

Podanie danych zaoszczędzi niepotrzebnych wizyt technika i związanych z tym kosztów.

OCHRONA ŚRODOWISKA

To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/EU dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Właściwa utylizacja zużytego produktu przyczynia się do uniknięcia potencjalnych szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwego usuwania zużytego produktu.

Takie oznakowanie wskazuje, że ten sprzęt nie może być traktowany jako odpad komunalny.

Produkt powinien zostać przekazany do właściwego punktu prowadzącego zbiórkę sprzętu elektrycznego i elektronicznego w celach recyklingu.

Utylizacja musi zostać przeprowadzona zgodnie z lokalnymi przepisami ochrony środowiska naturalnego dotyczącymi usuwania odpadów.

Więcej szczegółowych informacji na temat obchodzenia się, regeneracji oraz recyklingu tego produktu można uzyskać w lokalnym urzędzie, służbach komunalnych lub w sklepie, w którym produkt został zakupiony.
